Filtry i wizualizacja w lokalizacjach

Ten artykuł obejmuje korzystanie z filtrów i kolorów w Lokalizacjach, aby wizualizować różne dane.

Filtry wykorzystują właściwości z modelu BIM i są automatycznie aktualizowane w miarę wprowadzania zmian w modelu.

Omówimy te funkcje w artykule:

• Filtry (filtry osobiste i grupowe)
• Koloruj
• Wyświetl obiekty

Jak korzystać z filtrów

Filtry są dostępne tylko dla modelu BIM, a nie rysunków. Możesz użyć Wyświetl obiekty, aby tworzyć filtry na rysunkach 2D, co jest szczegółowo omówione poniżej.

Wszyscy użytkownicy mogą tworzyć filtry osobiste, a administratorzy grup mogą tworzyć filtry grupowe.

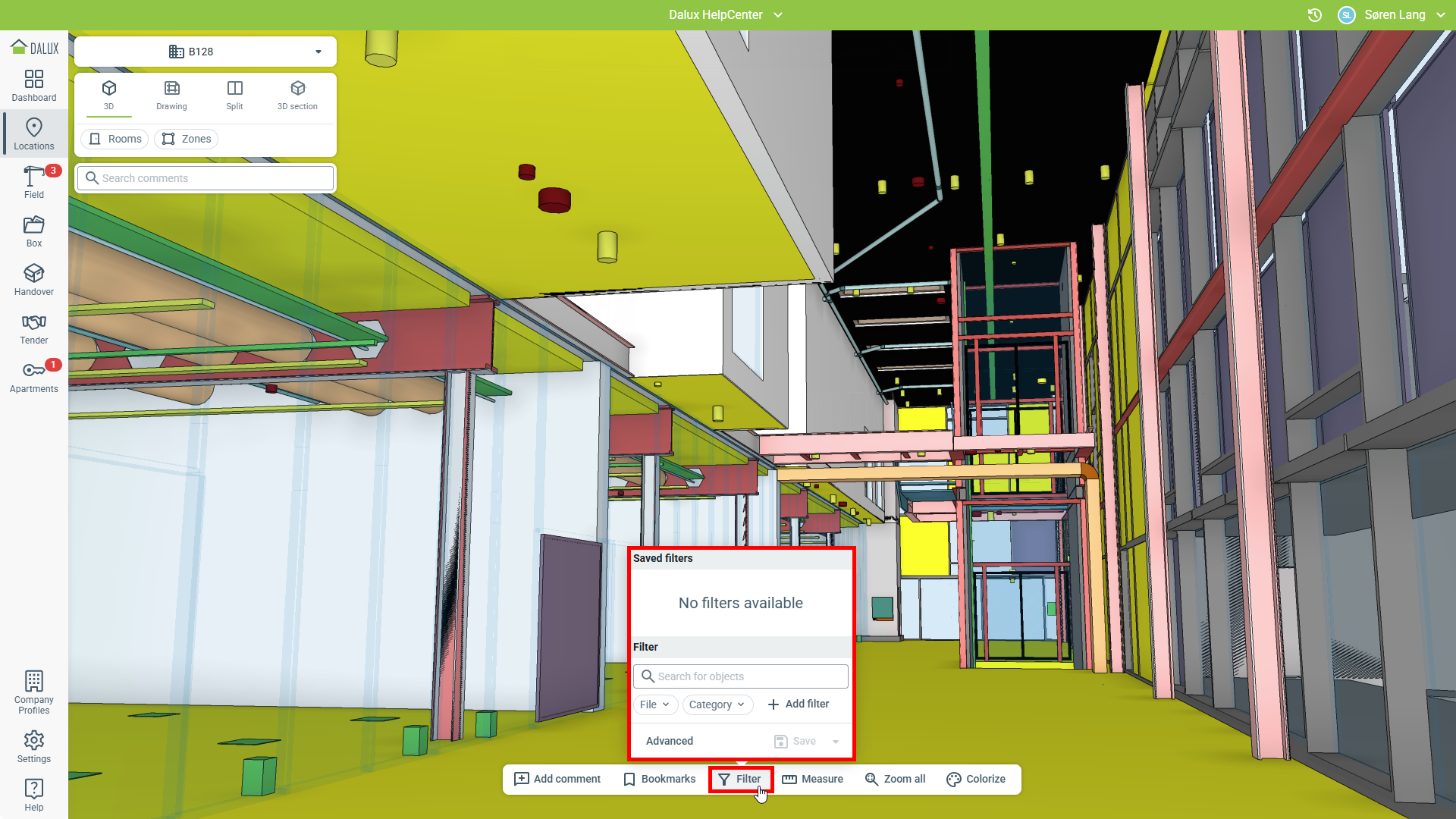

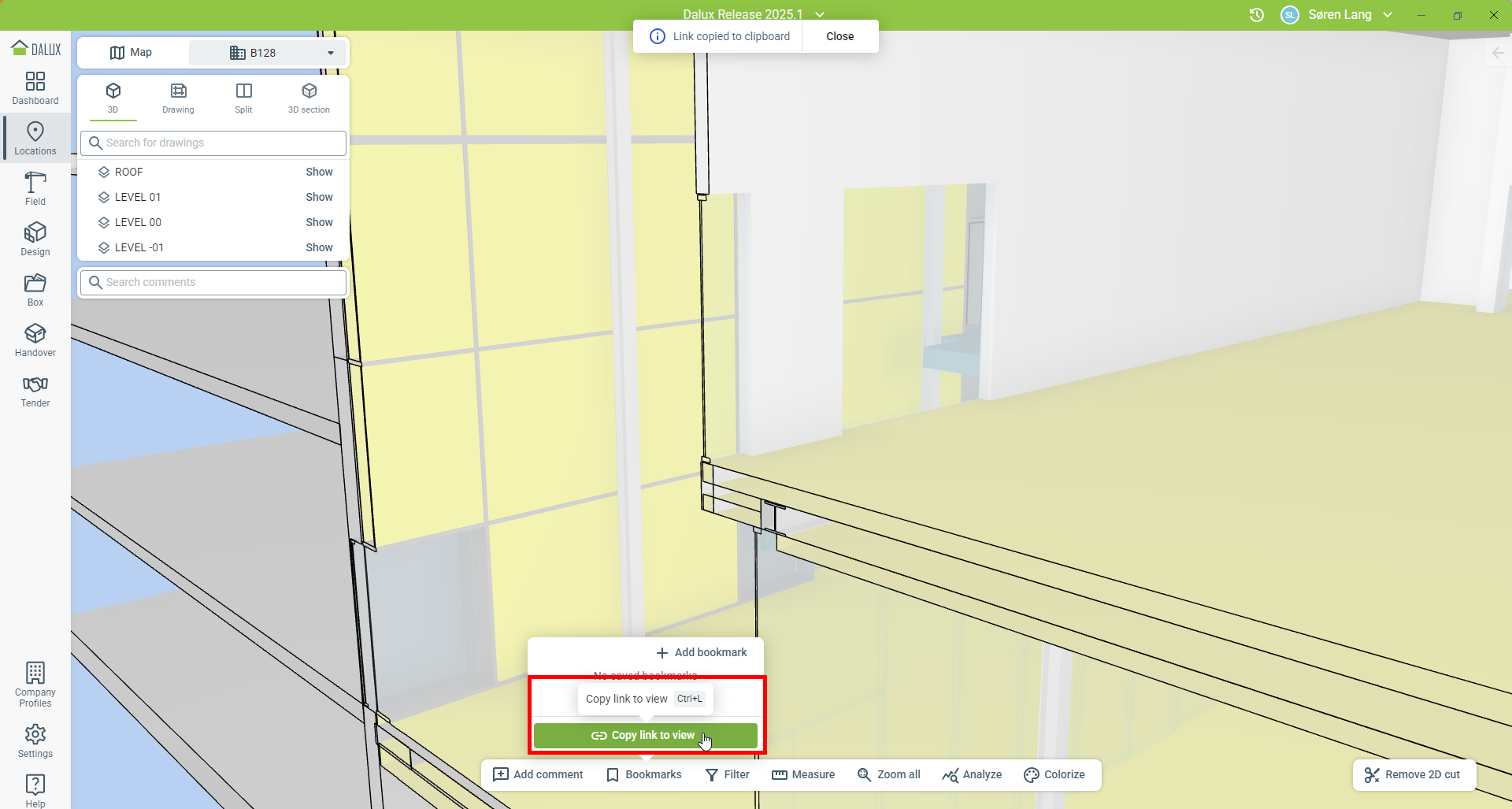

Zacznij od przejścia do Lokalizacji i otwórz model BIM w jednym z widoków 3D. Wszystkie filtry, do których masz dostęp, można znaleźć pod Filtr na pasku narzędzi.

Istnieje wiele sposobów na tworzenie filtrów podczas przeglądania modelu BIM.

• Utwórz filtr korzystając z przycisku Filtr
• Utwórz filtr klikając obiekt w modelu

Gdy klikniesz Filtr, możesz przeprowadzić wolne wyszukiwanie tekstu, dodać konkretny filtr lub utworzyć filtr zaawansowany. Parametry pliku i kategorii są zawsze dostępne w szybkim dostępie.

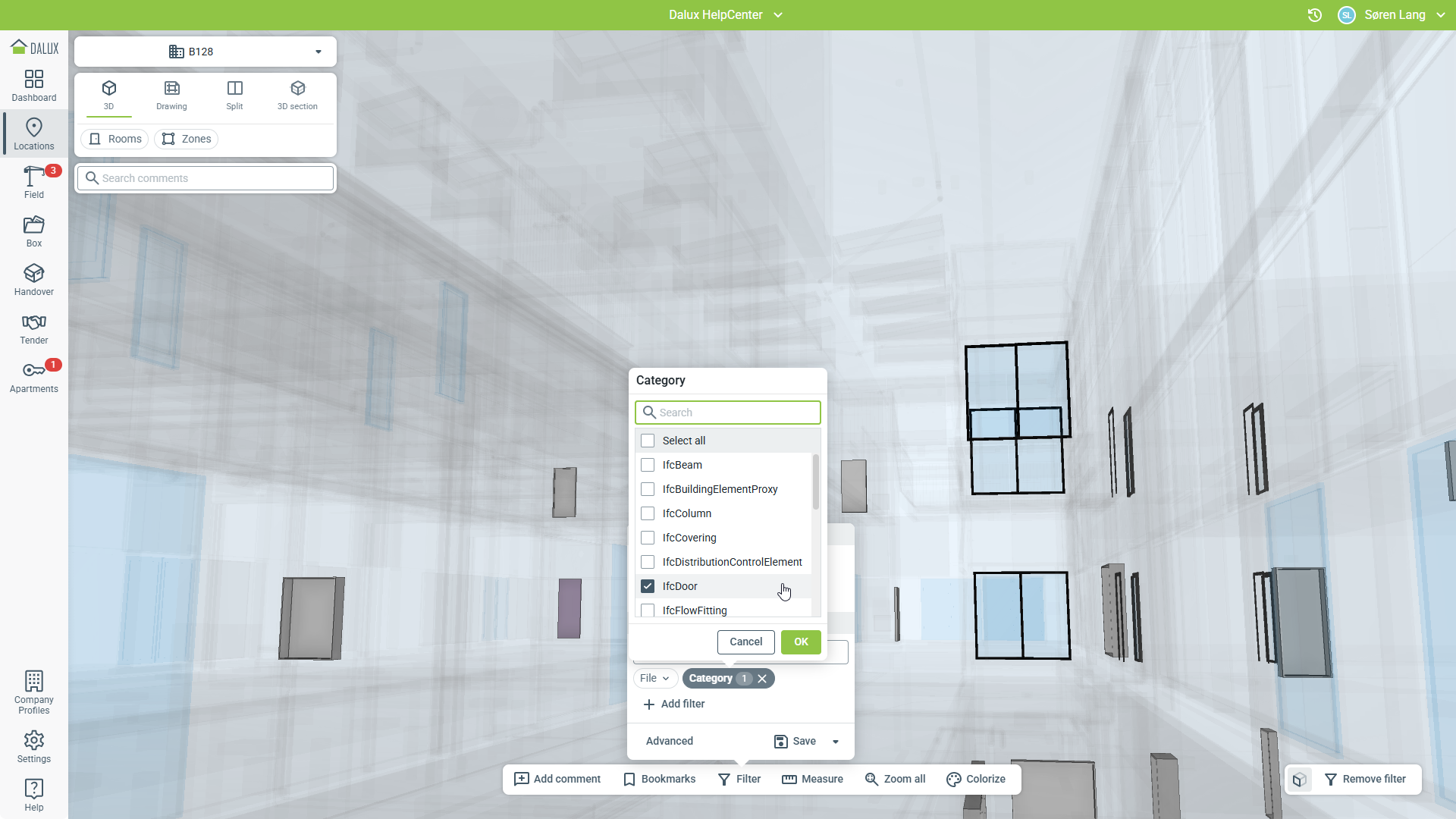

W tym przykładzie tworzymy filtr dla kategorii drzwi. Gdy wybierzesz parametr dla filtra, widok 3D zmienia się, aby odzwierciedlić Twój filtr.

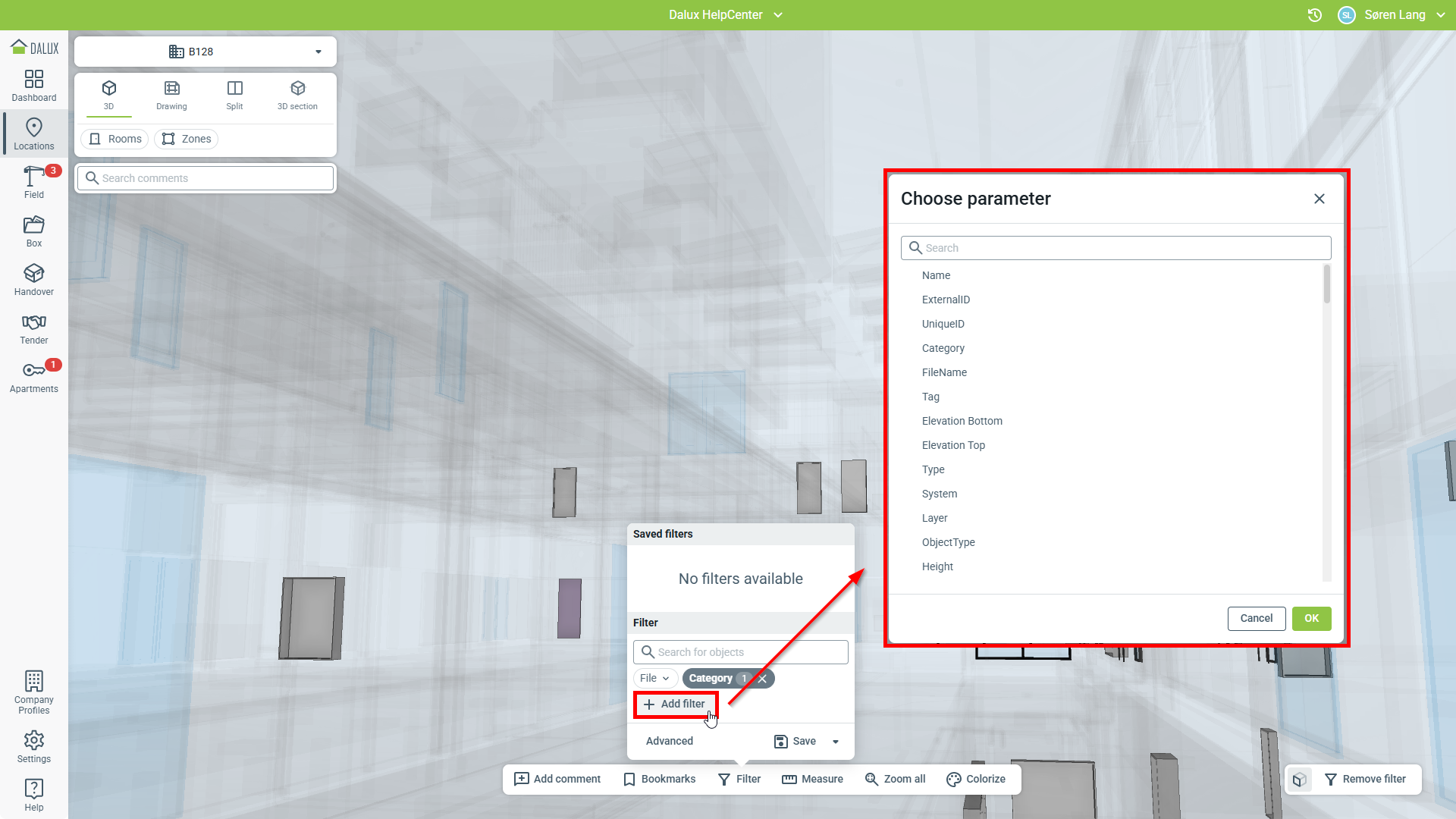

Możesz jeszcze bardziej filtrować swoje wyniki, dodając wiele parametrów do tego samego filtra. Możesz to zrobić, klikając Dodaj filtr i wybierając inne parametry. Dostępne parametry zależą od Twojego modelu BIM.

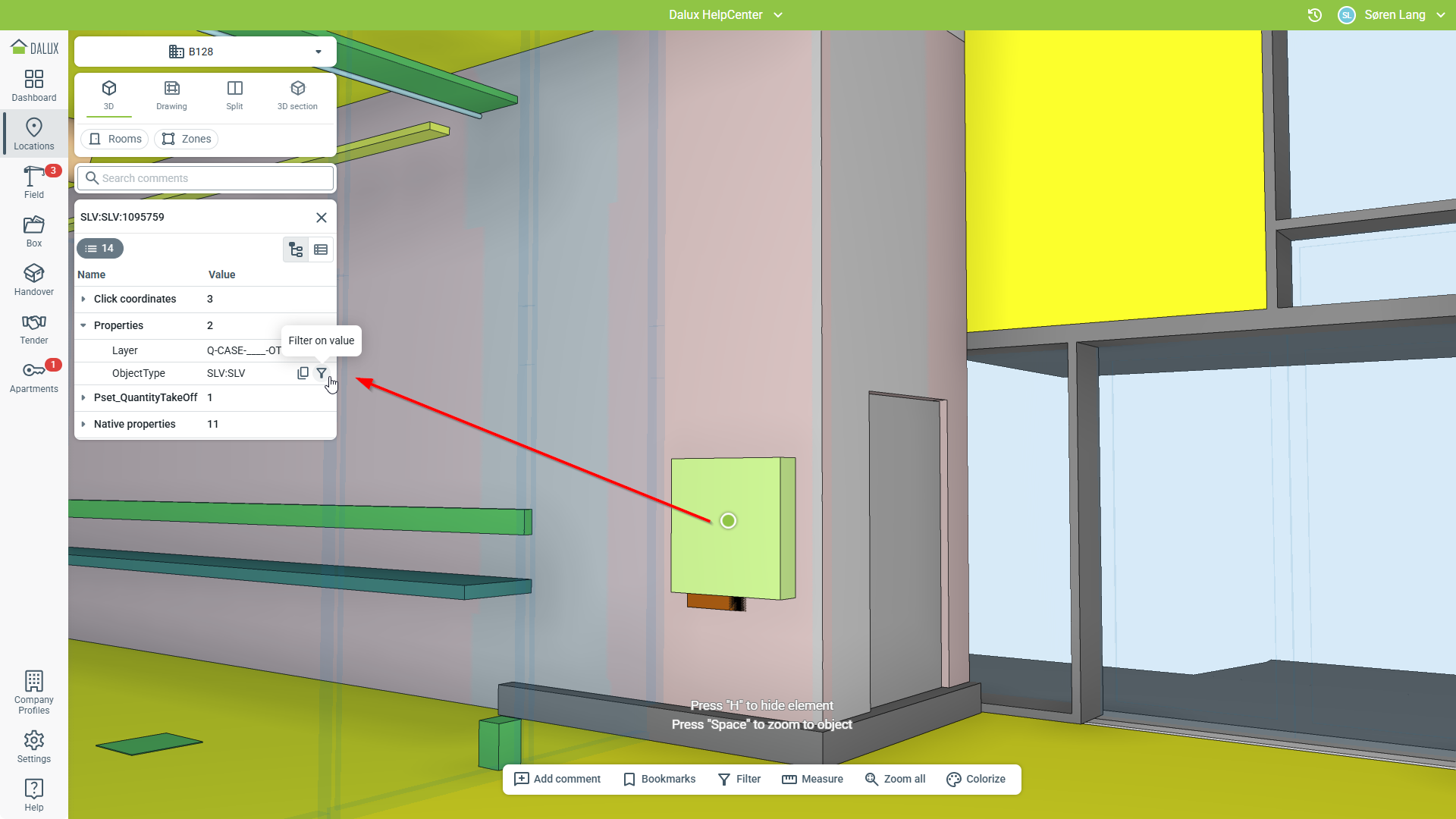

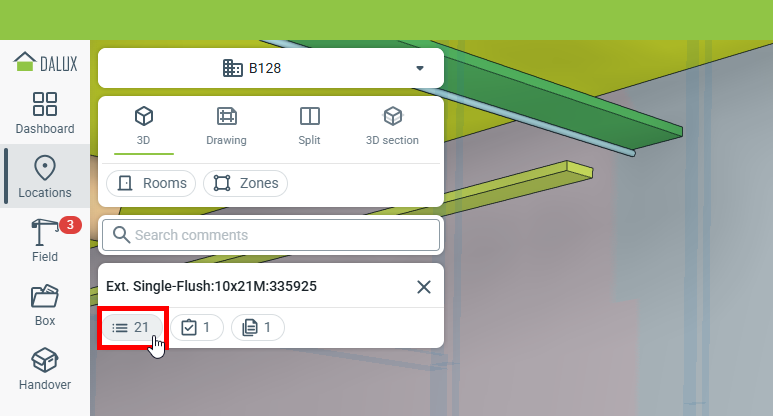

Możesz też szybko utworzyć filtr, wybierając obiekt w modelu. Kliknij ikonę , aby rozwinąć listę właściwości.

Pokazane zostaną właściwości obiektu. Najedź myszką na właściwość i kliknij , aby filtrować według tej właściwości. Możesz to zrobić dla wielu właściwości.

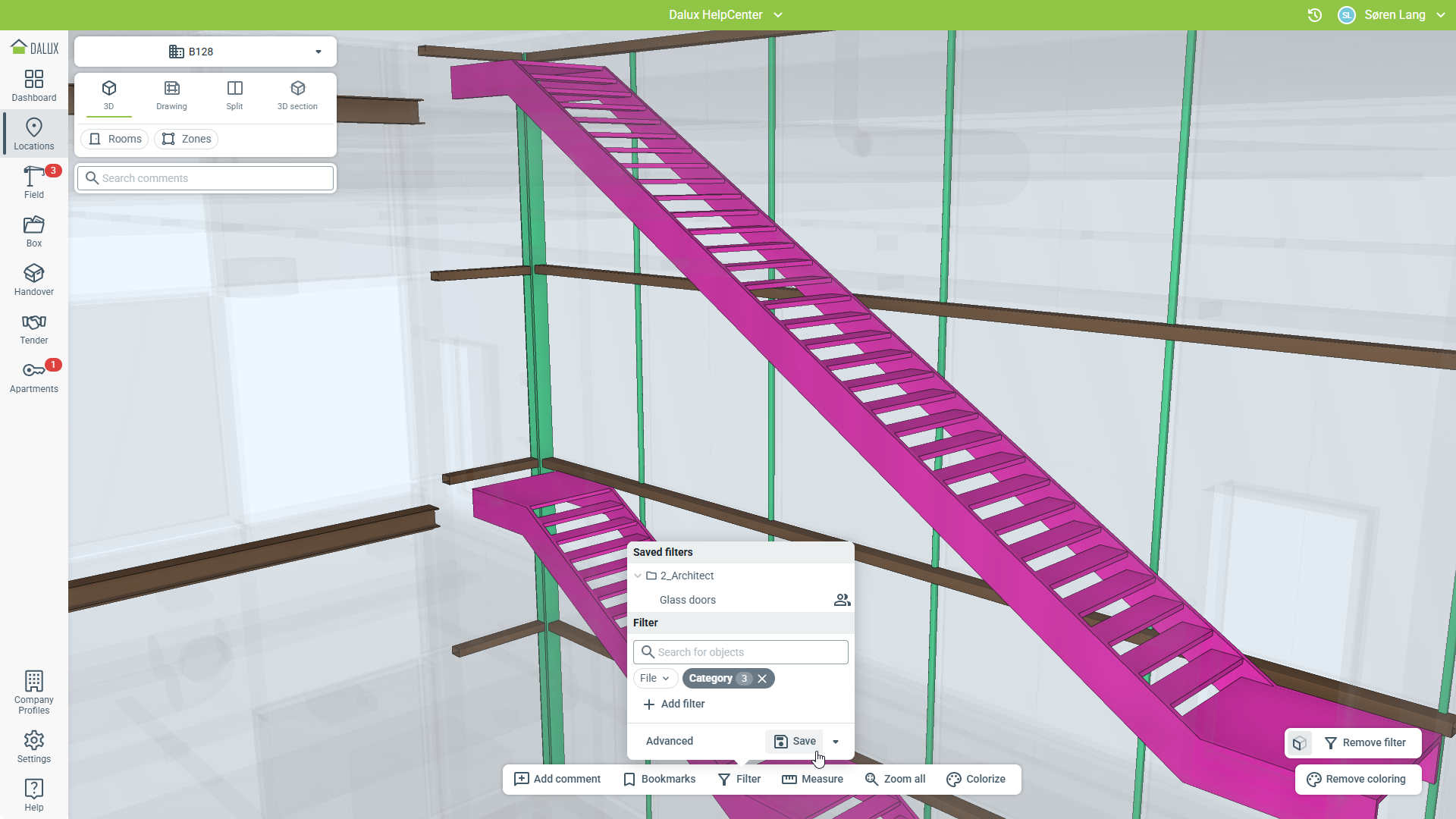

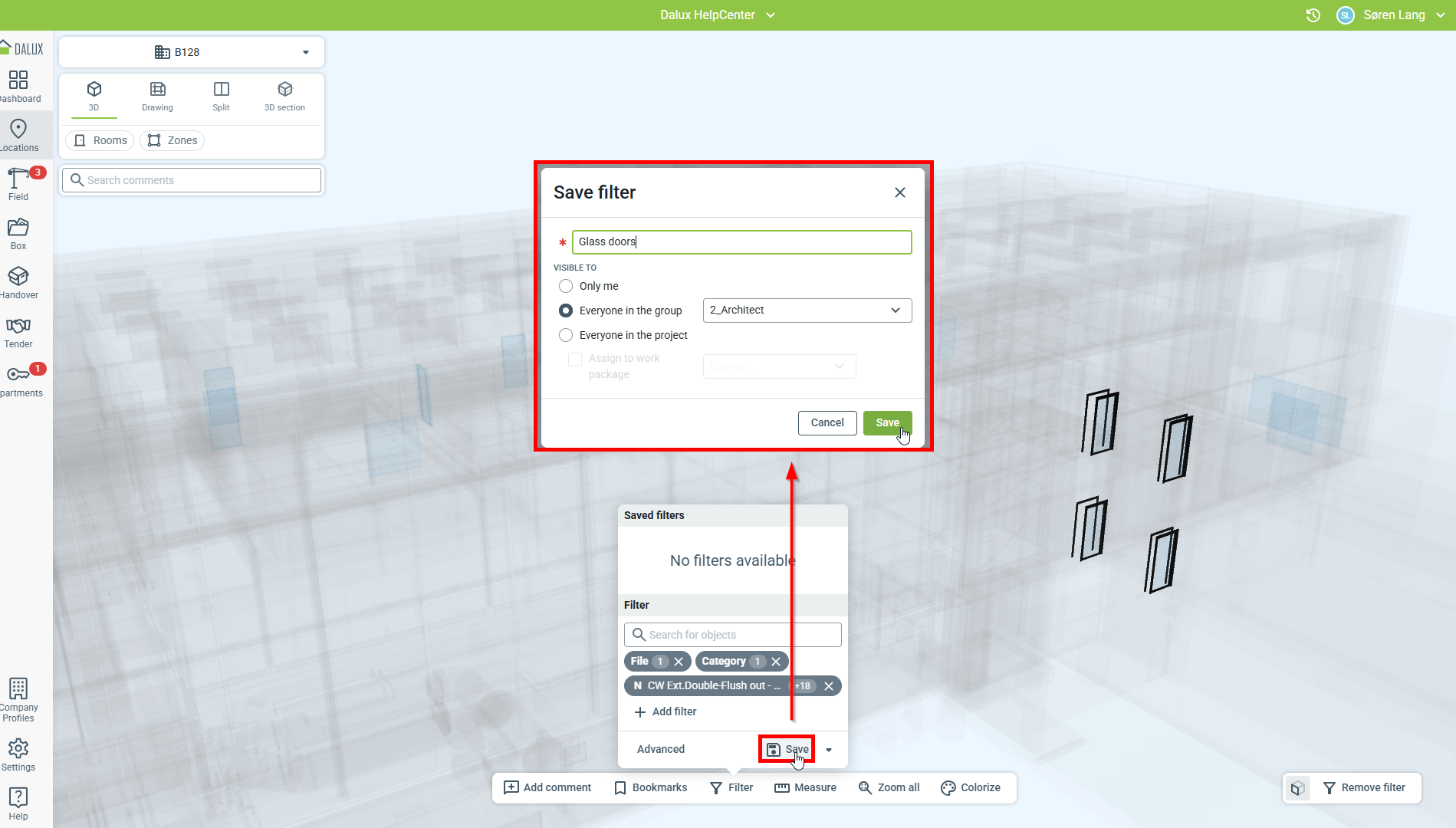

Gdy skończysz z filtrem, możesz kliknąć Zapisz, aby zapisać filtr na później. Jeśli jesteś administratorem grupy w swojej grupie użytkowników, możesz zapisywać filtry, aby były widoczne dla wszystkich w Twojej grupie użytkowników.

Jeśli jesteś administratorem projektu lub menedżerem planowania projektu, możesz zapisać go dla wszystkich w projekcie lub dla konkretnych pakietów roboczych.

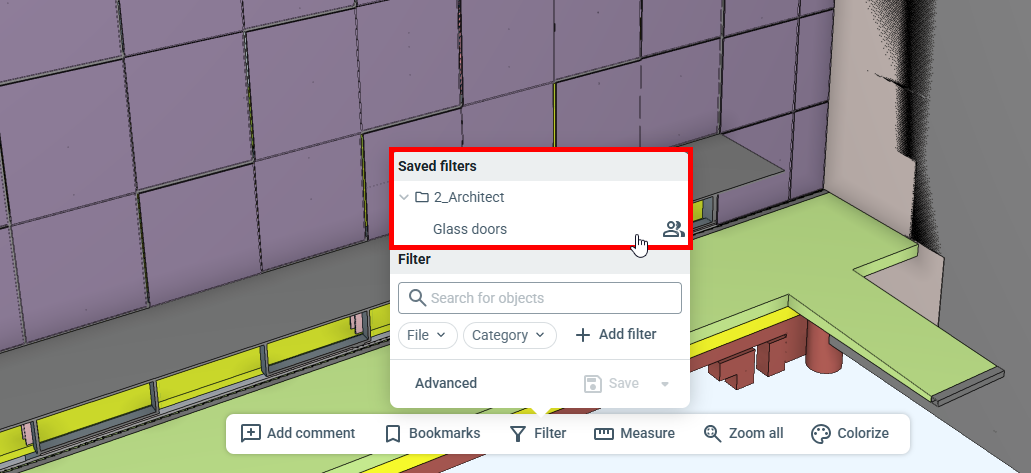

Zapisane filtry są wyświetlane w Filtr w obszarze Zapisane filtry.

Jak korzystać z kolorowania

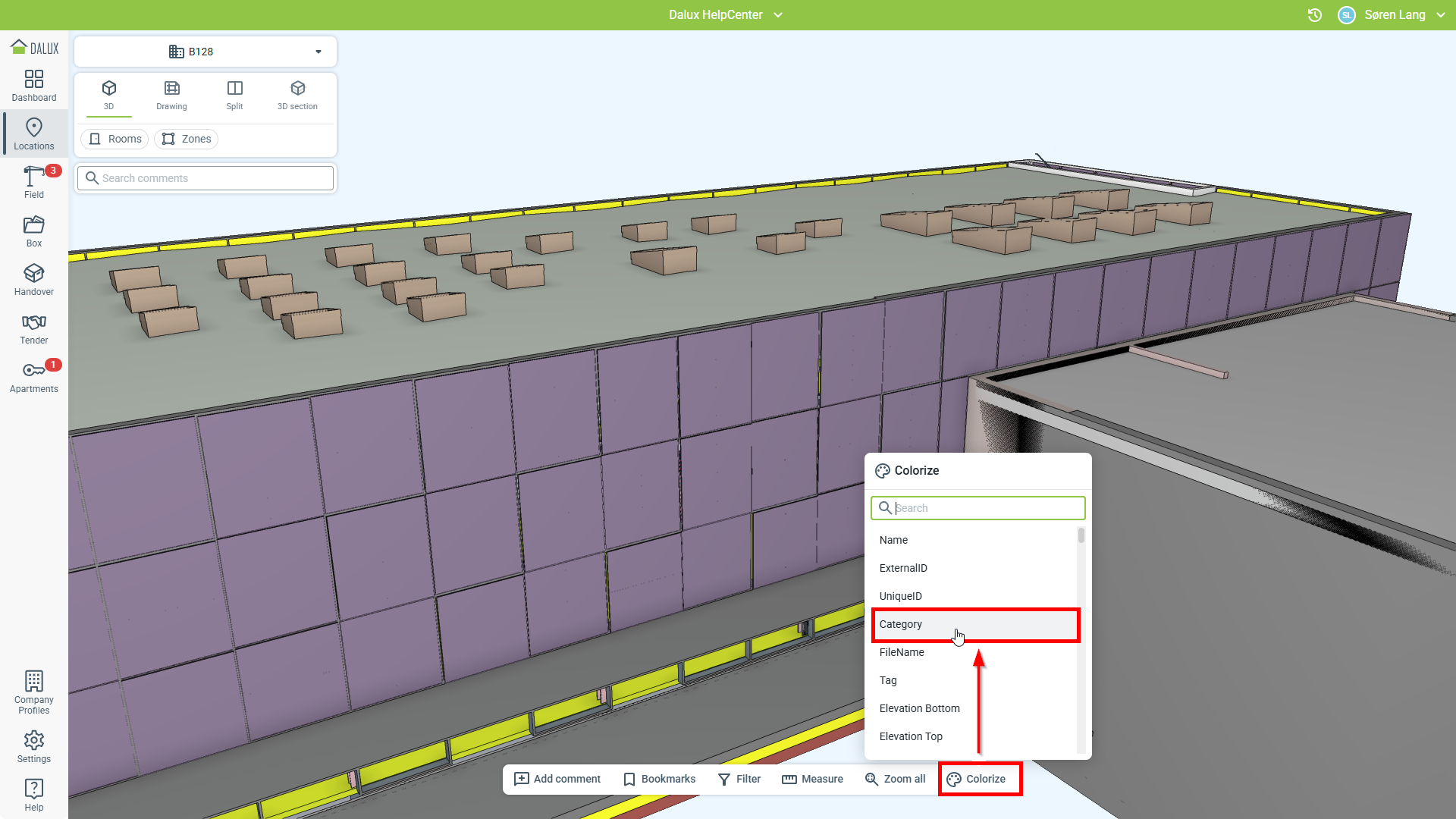

Kolorowanie pozwala szybko kodować kolorami model BIM na podstawie określonej właściwości. Nie możesz ręcznie wybrać, których kolorów chcesz użyć, ponieważ Dalux automatycznie je przypisuje.

Możesz połączyć Kolorowanie z Filtr, aby stworzyć wizualizację zakodowaną kolorami tylko dla tych elementów, których potrzebujesz.

Gdy skończysz z filtrem, możesz kliknąć Zapisz, aby zapisać filtr na później. Jeśli kolorowanie jest włączone podczas zapisywania filtra, automatycznie się aktywuje, gdy filtr zostanie ponownie załadowany.

Wyświetl obiekty na rysunkach

Możesz zobaczyć obiekty modelu zakodowane kolorami na rysunkach budynku.

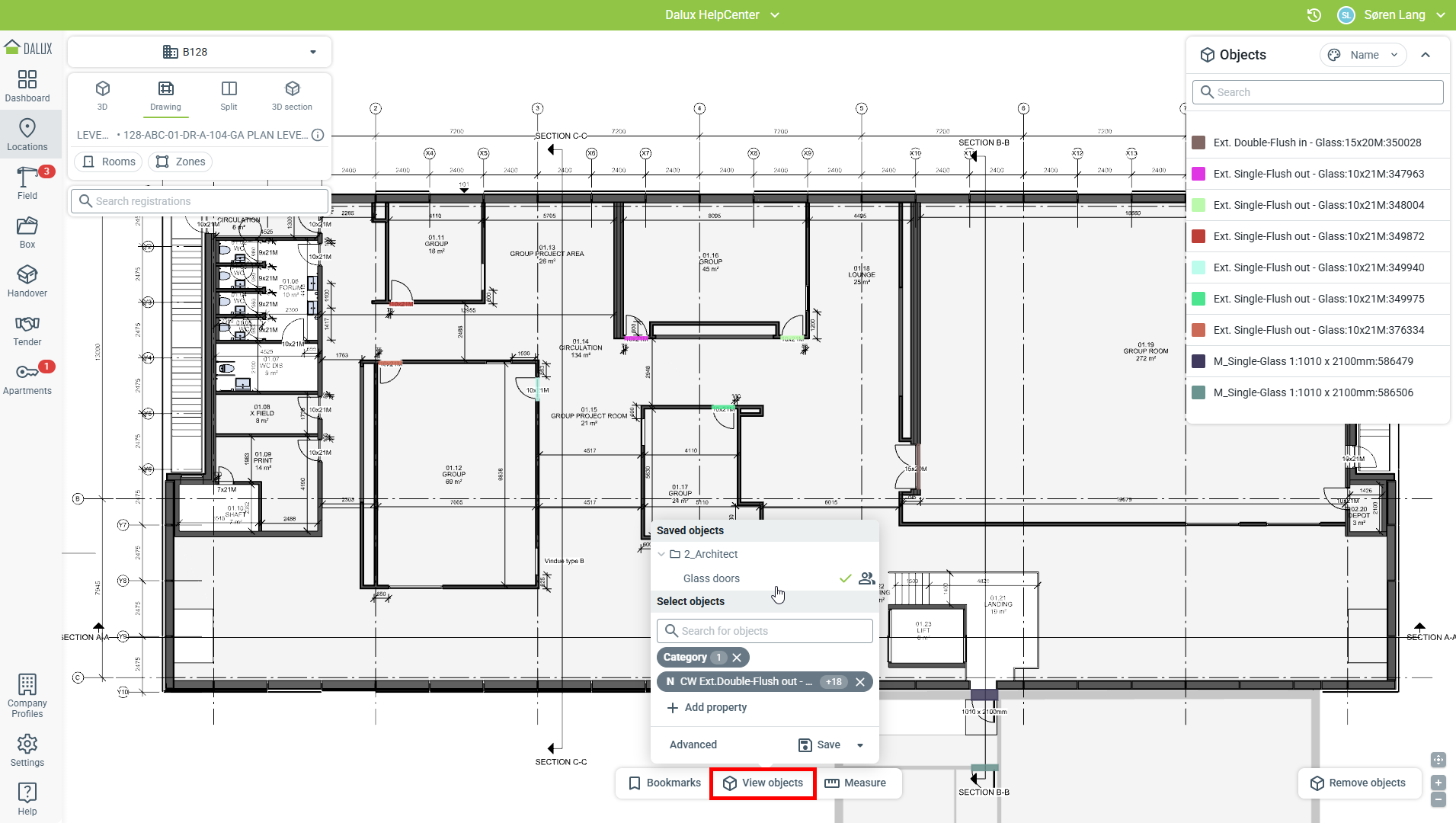

Zacznij od przejścia do Lokalizacji i otwórz Rysunek. Następnie kliknij na Wyświetl obiekty w pasku narzędzi.

Ta funkcja działa jak filtry 3D. Z menu możesz wybrać właściwość do filtrowania, która zostanie następnie wyświetlona na rysunku.

Możesz załadować wszelkie zapisane filtry (także filtry utworzone w 3D) z tego menu.

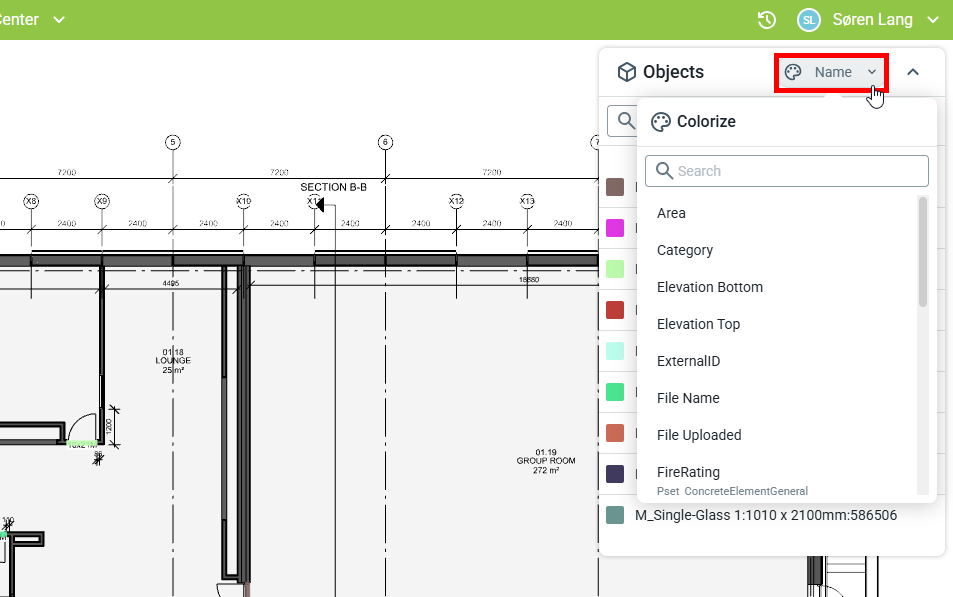

Gdy właściwość została wybrana, kodowanie kolorami będzie pokazane po prawej stronie. Na górze tego menu możesz zmienić, który parametr ma być używany do kodowania kolorami.
