Narzędzie walidacji modelu umożliwia użytkownikom ustawienie wymagań dotyczących kolizji i prześwitu między elementami w ich modelach budynków bez czekania na informację zwrotną od strony trzeciej. Użytkownicy z dostępem mogą samodzielnie oceniać modele za pomocą tej funkcji.
Narzędzie umożliwia analizowanie, czy elementy spełniają wymagania dotyczące kolizji i prześwitu dla projektu, stosując je do modelu wewnątrz Dalux, natychmiast dostarczając użytkownikom potrzebnych informacji, aby:
- Wprowadź niezbędne zmiany w oprogramowaniu modelującym
- Współpracuj z innymi uczestnikami projektu, komentując elementy, które nie spełniają wymagań
- Zdecyduj, aby zignorować problem kolizji/prześwitu, jeśli nie jest istotny
Czytaj więcej
Jeśli chcesz dowiedzieć się więcej o walidacji metadanych w plikach modelu, przeczytaj ten artykuł: Właściwości metadanych w walidacji modelu.
Aktywuj walidację modelu
Uprawnienia użytkownika
Administrator projektu lub menedżer planowania projektu musi aktywować walidację modelu.
Walidacja modelu jest częścią Design i jest automatycznie dostępna, gdy Design jest aktywowany.

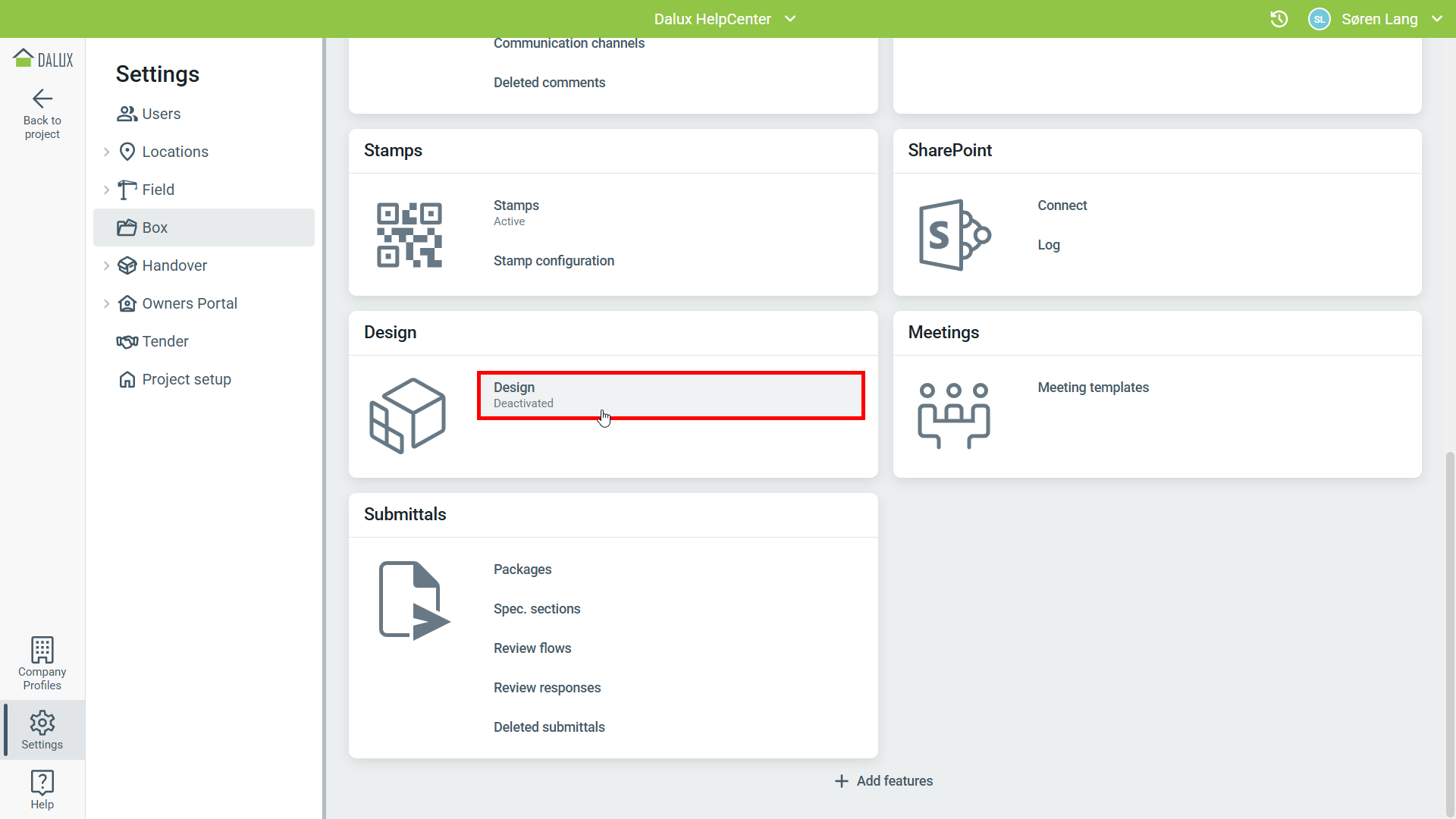

Aby aktywować Design, przejdź do
Ustawienia
Box
Design
'Aktywuj':
Wskazówki i podpowiedzi
Zalecamy skonfigurowanie walidacji modelu w aplikacji Dalux na komputerze. To umożliwia łatwiejszą synchronizację przy udostępnianiu wyników walidacji modelu w przeglądarce za pomocą funkcji 'Automation'.
Ustaw dostęp do walidacji modelu
Uprawnienia użytkownika
Aby ustawić dostęp do walidacji modelu, musisz być administratorem projektu lub menedżerem planowania projektu.
Po aktywacji Design, uprawnienia będą musiały być ustawione, aby użytkownicy mieli dostęp do walidacji modelu. Każdą niestandardową grupę użytkowników można dodać z Ustawienia
Box
Design
'Grupy z dostępem'.
Alternatywnie dostęp można przyznać podczas ustawiania uprawnień dla grup użytkowników w sekcji użytkowników w ustawieniach.
Skonfiguruj dziedziny i grupy obiektów
Skonfiguruj dziedziny
Aby utworzyć wymagania, utwórz dziedziny, które będą używane przez Ciebie, Twoją grupę użytkowników lub wszystkich w projekcie. Zalecamy ustawienie dziedzin dla każdej dziedziny projektowej w Twoim projekcie, np. architektury, HVAC, MEP itd.
Uprawnienia użytkownika
Aby skonfigurować dziedzinę dla grupy użytkowników, musisz być administratorem grupy dla tej grupy użytkowników.
Aby skonfigurować dziedzinę dla wszystkich w projekcie, musisz być administratorem projektu lub menedżerem planowania projektu.
Administratorzy projektu i menedżerowie planowania projektu nie mogą skonfigurować dziedzin dla grup użytkowników bez jednoczesnego bycia administratorem grupy użytkowników.
Inne grupy użytkowników, którym przyznano dostęp do Design, mogą tworzyć kontrole tylko dla siebie.
Aby ustawić te dziedziny, przejdź do
Design
Wybierz budynek
Walidacja modelu.
Kliknij Dodaj
'Dziedzina', nadaj dziedzinie nazwę i zdecyduj, czy ma być widoczna tylko dla Ciebie, dla konkretnej grupy użytkowników, czy dla wszystkich mających dostęp do
Design.
Tworzenie grup obiektów
Grupy obiektów to elementy 3D, które mają wspólne atrybuty, takie jak kategoria. Ich konfiguracja pozwala zarządzać tym, które kontrole należy wykonać, co należy zignorować oraz jaki jest poziom ważności niektórych kontroli.
Utwórz grupę obiektów za pomocą Dodaj
Grupa obiektów 3D.
W nowym oknie nadaj grupie obiektów nazwę i przypisz ją do dziedziny, a następnie przefiltruj obiekty, ustawiając ich kryteria. Możesz wybrać różne ustawienia filtrów:
- Izoluj: Filtruje tylko elementy zgodne z kryteriami
- Ukryj: Ukrywa wszystkie elementy poza pasującymi
- Wyszukiwanie pełnotekstowe: Filtruje elementy, których nazwy zawierają wyszukiwany tekst
Sprawdź widok, aby upewnić się, że poprawne elementy są filtrowane, przed kliknięciem 'Zapisz'.
Skonfiguruj kontrole
Po skonfigurowaniu dziedzin i grup obiektów możesz zdefiniować kontrole, które powinny być wykonywane dla kolizji i prześwitów.
- Kolizje to nakładające się elementy z określoną tolerancją.
- Prześwity to elementy naruszające wymagania dotyczące minimalnej odległości od innych obiektów.
Aby ustawić nowe sprawdzenie, kliknij komórkę w macierzy wybranych grup obiektów
W tym przykładzie pokażemy kontrole dla elementów ścian oraz systemu rur i kanałów HVAC. Elementy ścienne są częścią dziedziny architektury, natomiast rury należą do dziedziny HVAC.
Wybierz, czy skonfigurować kolizję czy prześwit, określ tolerancję oraz wybierz, czy wyniki to drobne czy krytyczne problemy.
W tym przykładzie konfigurujemy kontrolę kolizji z tolerancją 100 mm, co uważamy za drobny problem.
Skonfiguruj to dla grup obiektów, dla których chcesz wykonać kontrole lub pozwól, by inni je wykonali.
Automatyzacja
Aby zaoszczędzić kliknięcia i pozwolić na to, by walidacja modelu działała w tle, możesz aktywować 'Automatyzacja' dla odpowiednich budynków.
Informacje techniczne
Aby uruchomić automatyczną walidację modelu i udostępnić wyniki w przeglądarce, model musi zostać ponownie przetworzony po aktywowaniu funkcji Automation. W tym celu kliknij Uruchom sprawdzenia w aplikacji na komputerze. Sprawdzenia są również dostępne po ponownym przetworzeniu budynku, na przykład gdy przesłane zostaną nowe wersje lub dodane zostaną informacje o budynku.
Przejdź do
Ustawienia
Box
Design
'Automatyzacja'
Wybierz budynek, dla którego chcesz automatycznie uruchomić walidację modelu
Jeśli funkcja Automation jest aktywowana dla budynku, sprawdzenia będą ponownie przetwarzane automatycznie, gdy do budynku zostaną dodane nowe pliki modelu lub istniejące pliki modelu zostaną zaktualizowane. Podczas tworzenia nowych dziedzin lub nowych grup obiektów, budynek musi zostać ponownie przetworzony, zanim funkcja Automation uwzględni je w wynikach.
Czytaj więcej
Jeśli chcesz dowiedzieć się więcej o wykonywaniu kontroli w Walidacji modelu, przeczytaj ten artykuł: Jak wykonywać kontrole w Walidacji modelu.
