Jako architekt lub inżynier, jesteś odpowiedzialny za przesyłanie projektów, które są zgodne z modelami utworzonymi przez innych członków zespołu projektowego i spełniają ogólny poziom jakości. Z Dalux nie musisz już czekać na feedback od koordynatora BIM. Zamiast tego możesz zwalidować swój model samodzielnie i wprowadzać zmiany natychmiast.
Uwaga
Ten przypadek wyjaśnia, jak można zwalidować swój model za pomocą zestawu reguł udostępnionego przez koordynatora BIM. Jeśli chcesz skonfigurować własne reguły, rozważ najpierw przeczytanie artykułu dla koordynatorów BIM: Walidacja modelu dla koordynatorów BIM.
Jeśli pracujesz z Autodesk Revit, gorąco polecamy korzystanie z wtyczki Dalux do Revit. W przeciwnym razie użyj aplikacji Dalux Desktop, aby zweryfikować swój załadowany model bezpośrednio na platformie dla szybkiego feedbacku.
Walidacja modelu w Autodesk Revit
Możesz korzystać z wtyczki Dalux do Revit, aby zwalidować swój model bezpośrednio w Revit, nie opuszczając oprogramowania.
Aby to zrobić, pobierz wtyczkę i zainstaluj ją, postępując zgodnie z tymi instrukcjami.

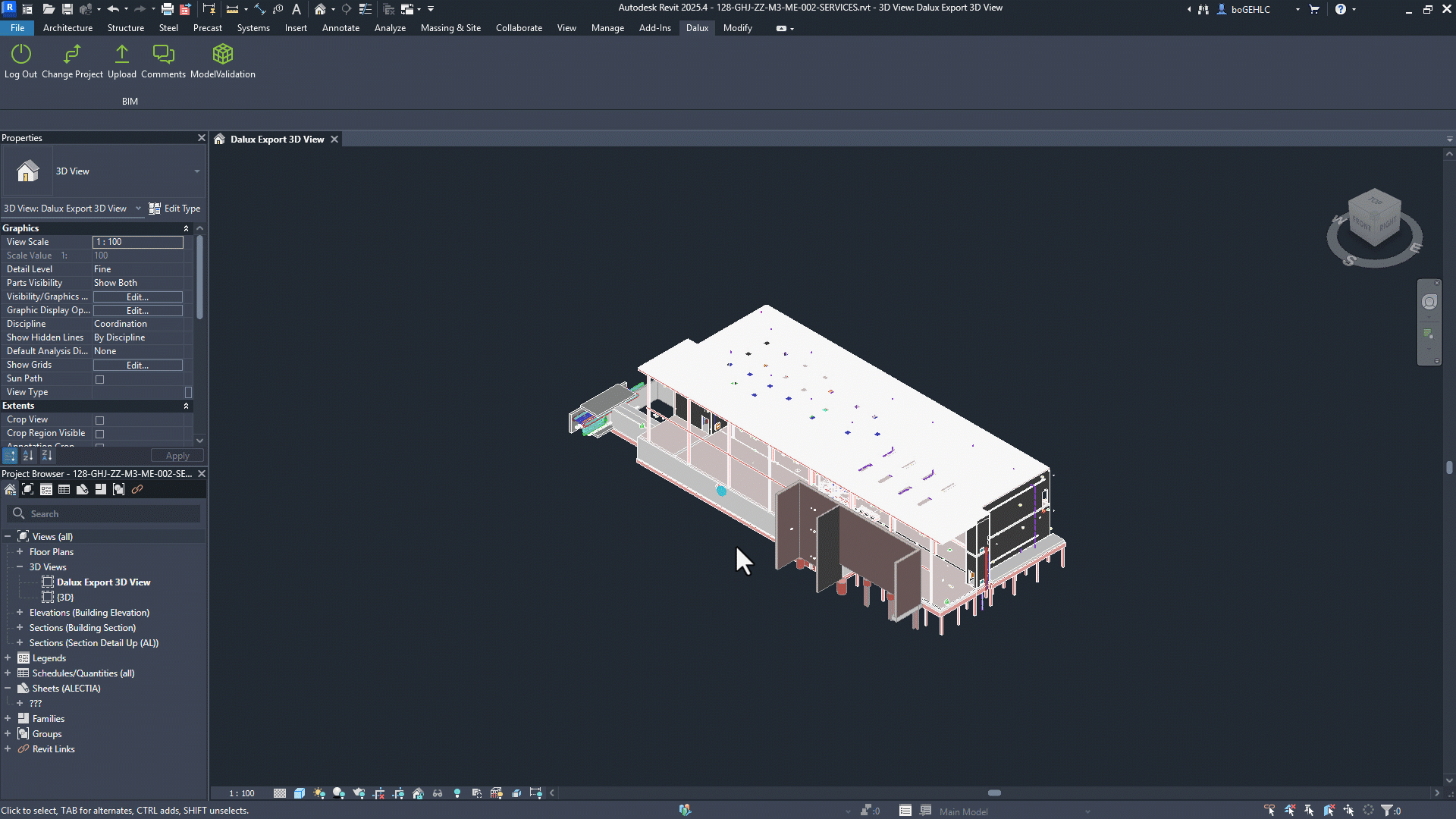

Gdy twój model jest otwarty w Revit, uzyskaj dostęp do funkcji Walidacja modelu z paska narzędzi i wybierz budynek, z którym powiązany jest twój model.
Kolizje i prześwity
Teraz wybierz albo konkretny zestaw kontroli dla swojej dziedziny, albo kliknij 'Uruchom kontrole', aby wykonać wszystkie kontrole konfliktów i prześwitów, które zostały skonfigurowane przez koordynatora BIM w twoim projekcie.
Kliknięcie na konflikt lub prześwit umożliwia ich dokładniejsze zbadanie. Kliknij 'Otwórz w Revit', aby przybliżyć go w aktualnie otwartym modelu. W ten sposób możesz łatwo wprowadzić zmiany w razie potrzeby.
W tym przykładzie pracujemy na modelu MEP projektu i połączyliśmy z nim model konstrukcyjny.
Przechodzenie przez konflikty pozwala nam zdecydować w przypadku każdego problemu, czy chcemy wprowadzić zmiany w naszym modelu, zignorować go jako nieistotny, czy wysłać komentarz do projektanta konstrukcji lub kierownika ds. projektowania.
Te czynności są opisane tutaj bardziej szczegółowo: Jak przeprowadzać kontrole w walidacji modelu
Kontrole właściwości
Wybierz kontrolę właściwości, aby sprawdzić, czy twój model spełnia wszystkie wymagania EIR (Exchange information requirements). Kliknij reguły swojej dziedziny, aby automatycznie sprawdzić, czy wymagane właściwości istnieją i czy odpowiadają oczekiwanym wartościom BEP.
W poniższym przykładzie inżynier MEP musi dodać informacje o systemie do każdego przewodu. Wszystkie elementy oznaczone na pomarańczowo nie spełniają tego wymogu z powodu:
- Brakuje informacji. Mogą dodać właściwości przed przesłaniem modelu.
- Elementy nie są poprawnie skategoryzowane. Mogą to poprawić przed przesłaniem modelu.
- Wymóg jest istotny dopiero na późniejszym etapie. Mogą i tak przesłać swój model.
Walidacja modelu w Dalux
Aby zwalidować swój model w Dalux, prześlij go do Dalux Box i przejdź do
Design
Walidacja modelu
aby uzyskać natychmiastowy feedback na temat swojego projektu.
Proces jest podobny do procesu w Revit, ale nie możesz stąd bezpośrednio otwierać problemów w Revit.
W tym artykule wyjaśniono, jak bardziej szczegółowo przeprowadzać kontrole w walidacji modelu: Jak przeprowadzać kontrole w walidacji modelu.
Aby zobaczyć, jak ustawia się wymagania jako koordynator BIM, możesz przeczytać więcej w tym artykule: Walidacja modelu dla koordynatorów BIM.
