Ten artykuł omówi podstawy korzystania z funkcji mapa w projektach InfraField.

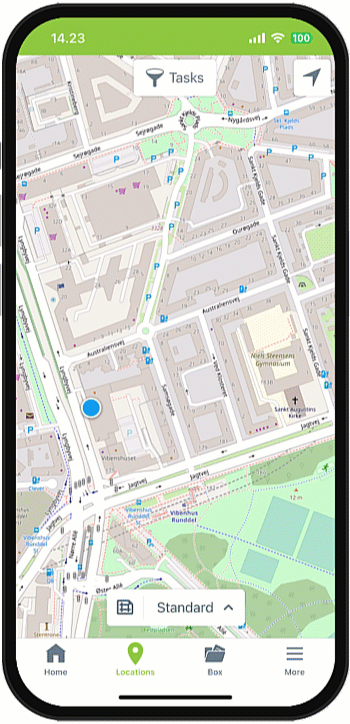

Mapa znajduje się w zakładce Lokalizacje. Pozwala to wyświetlić wszystkie dane geometryczne w kontekście mapy otoczenia.

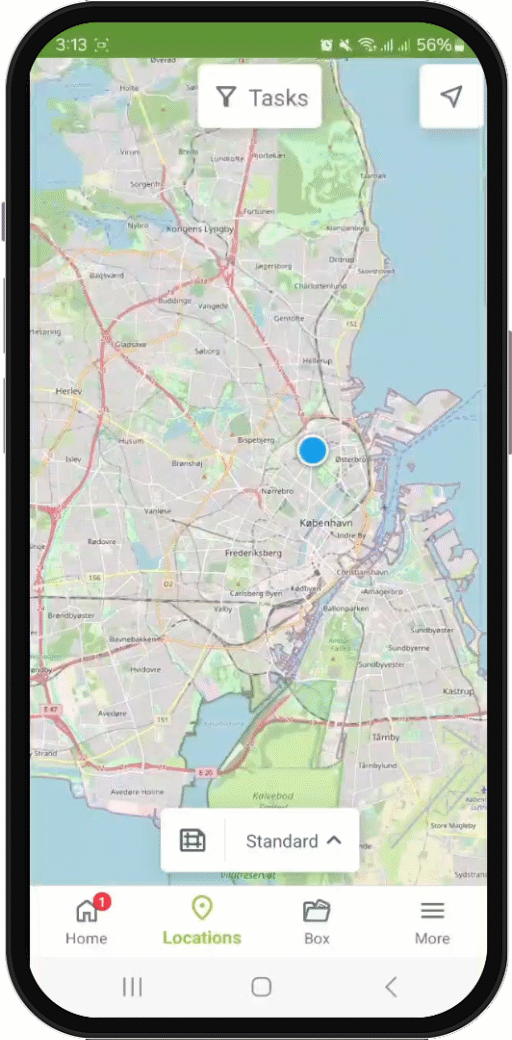

Zmieniać między mapą a rysunkami
Jeśli projekt korzysta zarówno ze struktur/obszarów, jak i z mapy, możesz przełączać się między nimi, naciskając ikonę /
. Przełączenie na mapę otworzy warstwę mapy, którą administrator projektu ustawił jako domyślną.
Gdy jesteś w widoku mapy, możesz użyć ikony , aby wrócić do ostatniego wyświetlanego rysunku. Podobnie, gdy oglądasz rysunki, możesz użyć ikony
, aby powrócić do widoku mapy.
Zmieniać między warstwami mapy

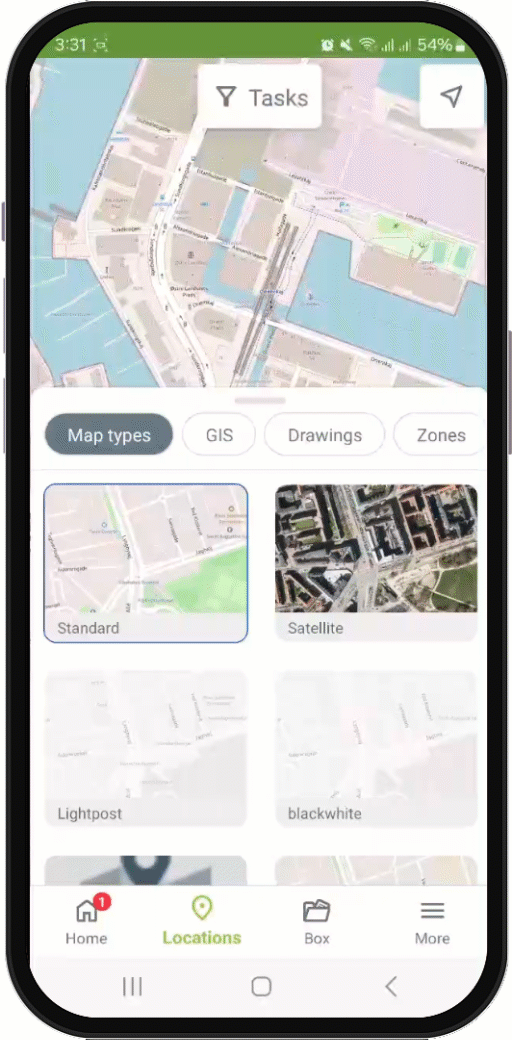

Aby przełączać się między niestandardowymi warstwami mapy, stuknij nazwę bieżącej warstwy mapy. Następnie wybierz inną warstwę mapy z menu i zamknij menu, przesuwając je w dół.

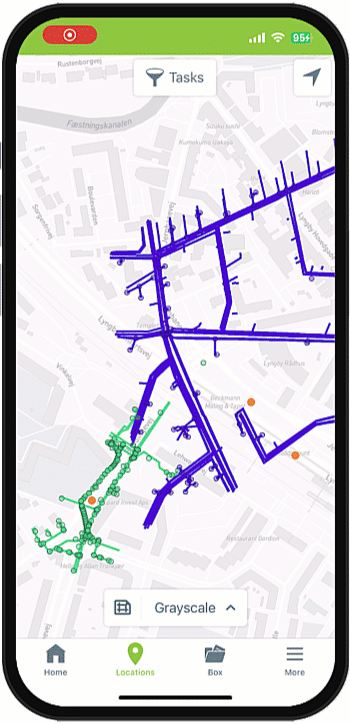

Wyświetlać dane GIS na Mapie
Warstwy GIS znajdują się w widoku mapy w menu niestandardowych warstw mapy. Są wyświetlane podobnie jak w Dalux Desktop. Możesz wybrać wiele warstw GIS jednocześnie.

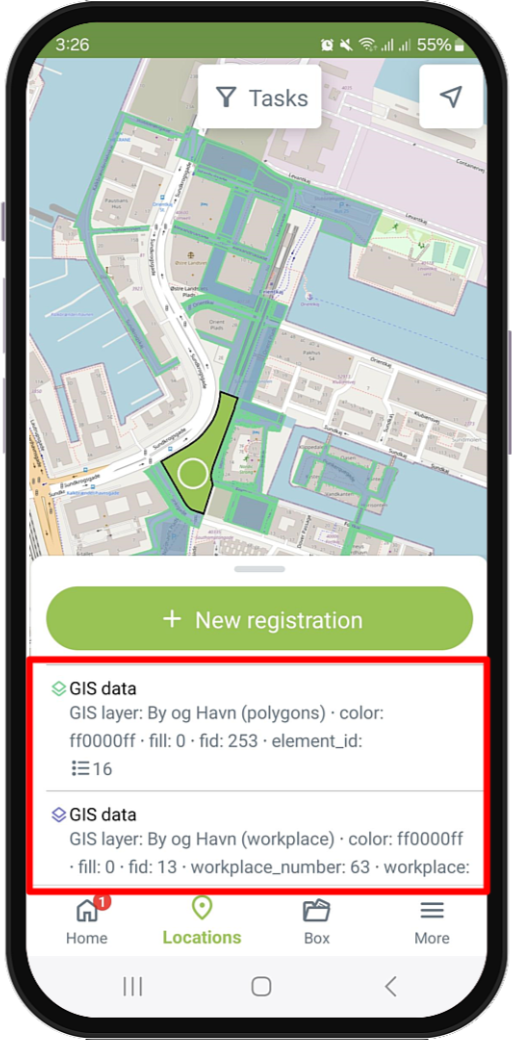

Aby uzyskać dostęp do metadanych różnych obiektów, kliknij na nie, a następnie wybierz dane GIS. Numer obok ikony wskazuje ilość właściwości przypisanych do obiektu. Naciśnij dane GIS, aby wyświetlić właściwości.
Wyświetl rysunki i modele na mapie
Naciśnięcie nazwy mapy pozwala wyświetlić rysunki oraz widoki z góry modeli bezpośrednio na mapie. Możesz wyświetlić wiele modeli i rysunków jednocześnie. Po prostu wybierz je z menu, a widok mapy zostanie przybliżony do aktywowanych informacji.
Wyświetl strefy na mapie

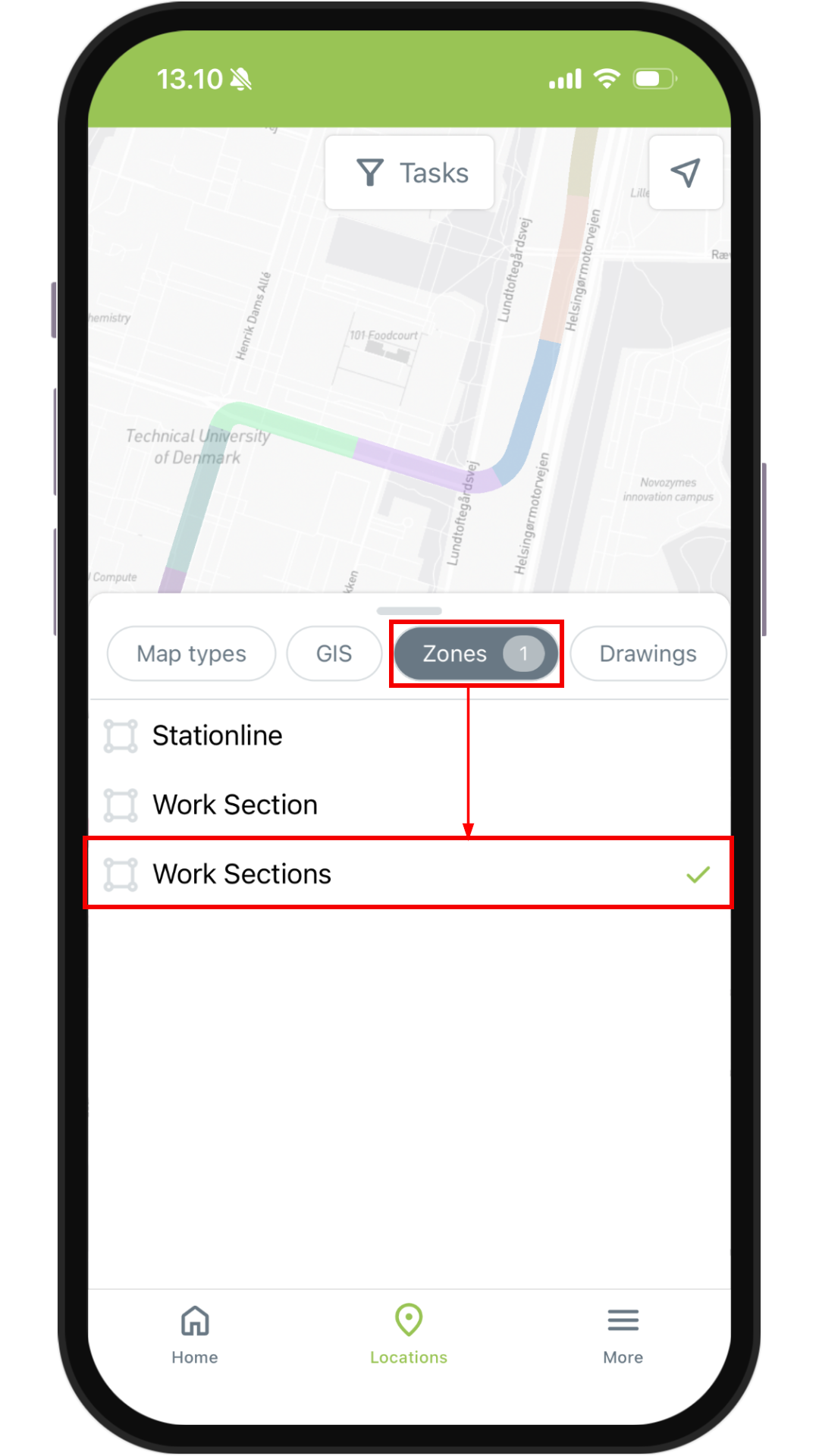

Naciśnij nazwę mapy, aby wyświetlić strefy na mapie. Możesz wybrać wiele warstw stref, aby wyświetlić je razem na mapie.

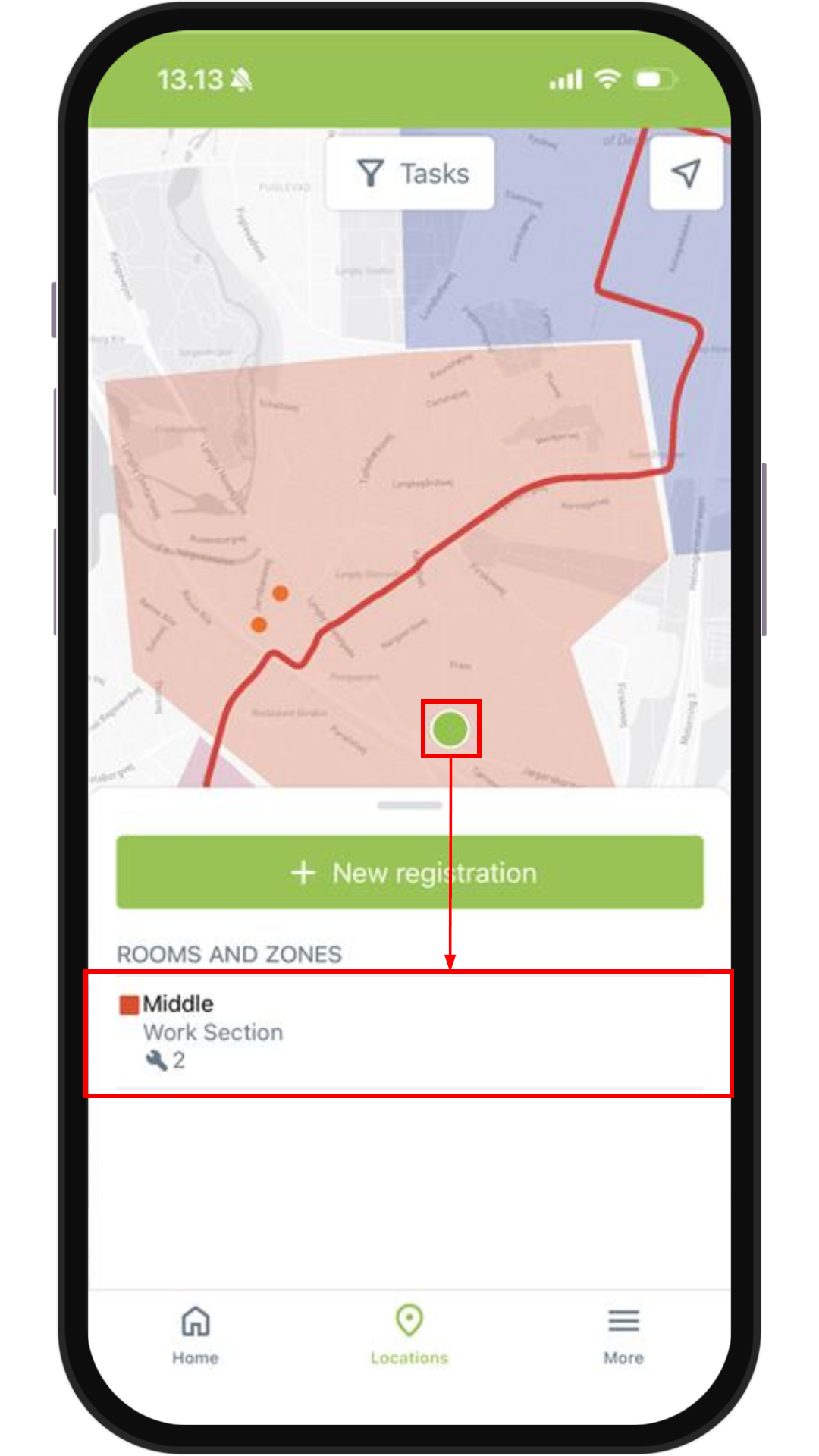

Dotknięcie warstwy strefy umożliwia dostęp do dowolnych właściwości stref oraz wszystkich raportów w tej strefie, do których masz dostęp.
Wyświetl strefy na mapie

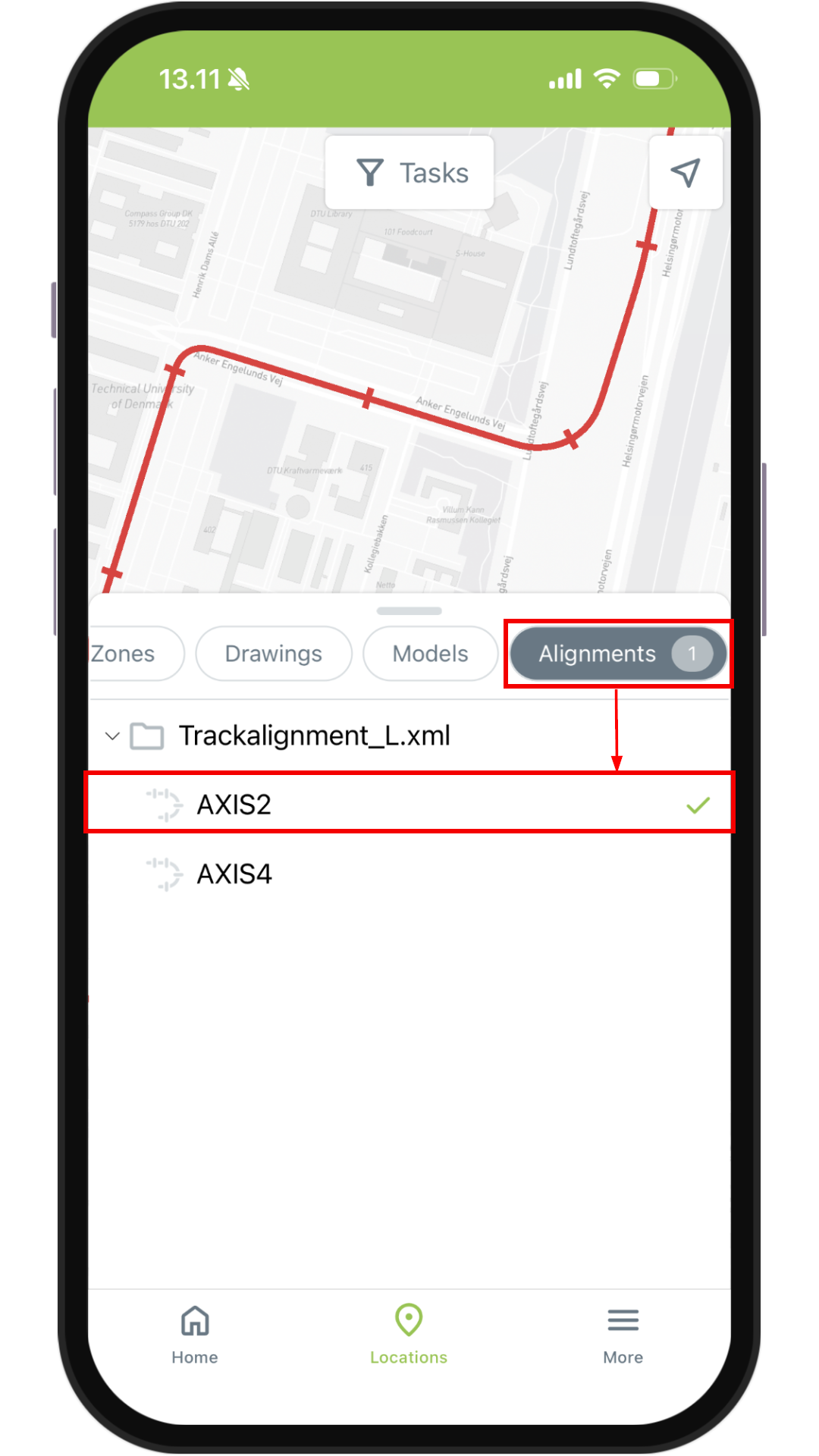

Naciśnij nazwę mapy, aby wyświetlić dopasowania na mapie. Możesz wybrać wiele dopasowań, aby wyświetlić je razem na mapie.

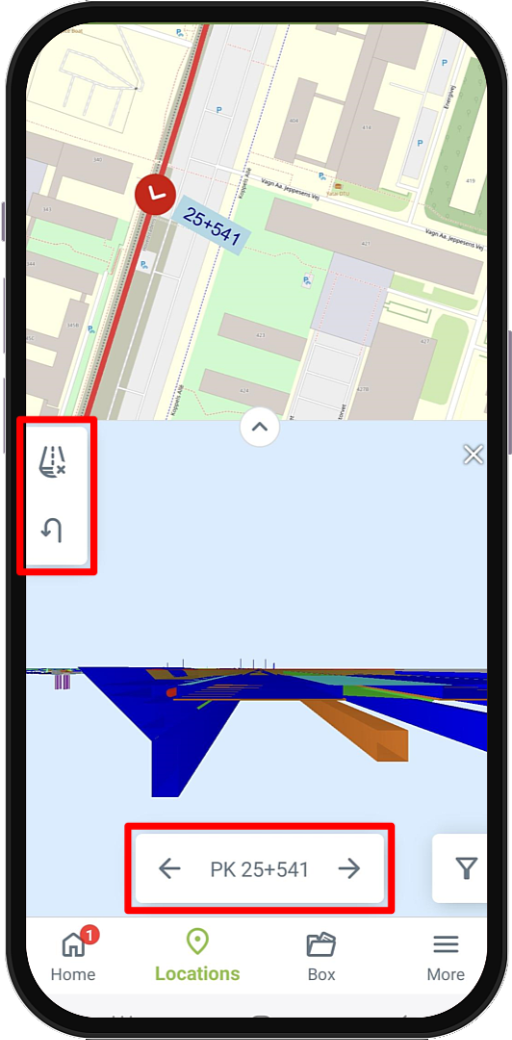

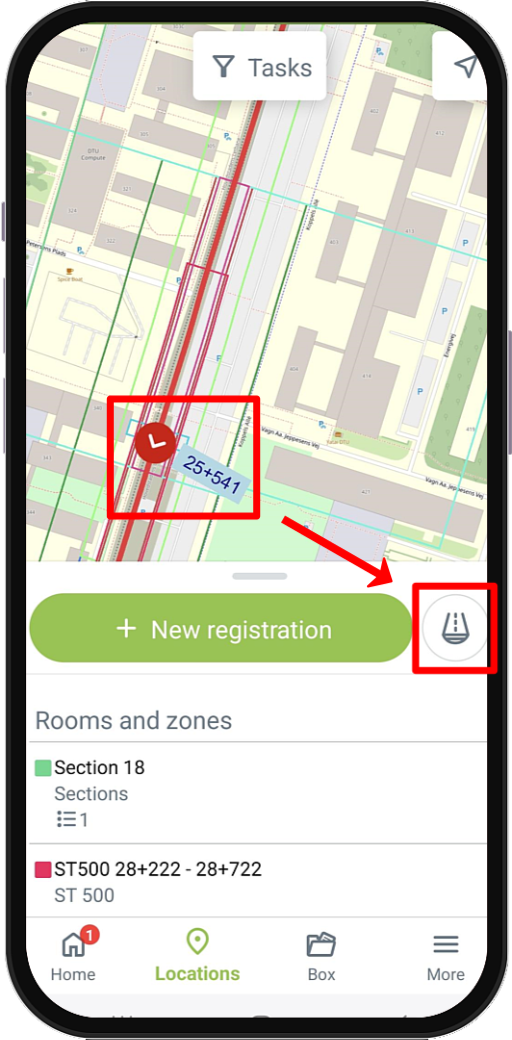

Naciśnięcie dopasowania, a następnie ikony spowoduje otwarcie przekroju w wybranym punkcie.
Poruszaj się wzdłuż dopasowania, używając i
na przyroście stacji dopasowania.
Uszczypnij dwoma palcami w widoku 3D, aby powiększać i pomniejszać. Widok zostanie zresetowany, jeśli przejdziesz do nowego przyrostu, jak opisano powyżej.
Możesz odwrócić przekrój, naciskając .
Zamknij przekrój, naciskając .
Wyłącz zaznaczanie

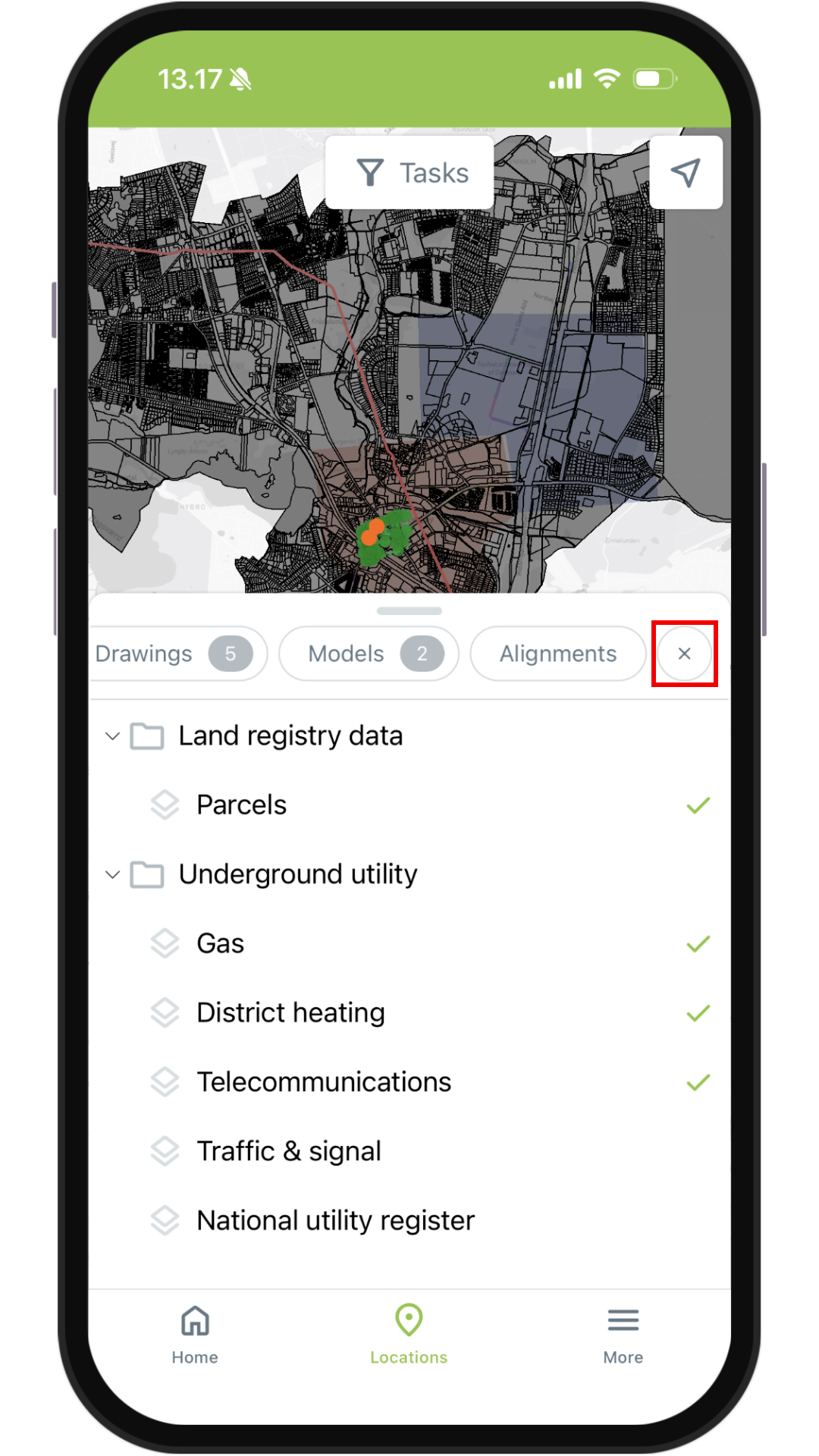

Możesz usunąć wszystkie zaznaczone elementy naraz, klikając ikonę po skrajnej prawej stronie.
Filtrować według typów rejestracji
Możesz użyć Filtr, aby wyświetlić raporty na mapie. Działa to podobnie do filtrowania na rysunkach, gdzie wybierasz rodzaj zgłoszenia z listy. Zgłoszenia będą wyświetlane jako etykiety lub kropki na mapie, w zależności od tego, jak bardzo powiększysz. Możesz następnie nacisnąć zgłoszenia, aby je otworzyć.
Czytaj więcej
Jeśli chcesz dowiedzieć się więcej o nawigacji po mapie w Dalux Desktop, możesz przeczytać ten artykuł: Jak używać map InfraField na komputerze.
