Wtyczka Revit to wtyczka opracowana przez firmę Dalux, która integruje się z Revit, wspierając różne funkcje, takie jak przesyłanie modeli i rysunków, tworzenie komentarzy oraz funkcję walidacji modelu.
Ten artykuł wyjaśni, jak tworzyć komentarze z Revita oraz jak używać ich z Walidacją modelu.
Aby dowiedzieć się, jak zainstalować wtyczkę lub przesłać modele albo rysunki za pomocą wtyczki, przeczytaj ten artykuł: Jak używać wtyczki Revit.
Jak tworzyć i aktualizować komentarze
Więcej informacji
Jeśli chcesz dowiedzieć się więcej o komentarzach, możesz przeczytać ten artykuł o: Jak skonfigurować komentarze.

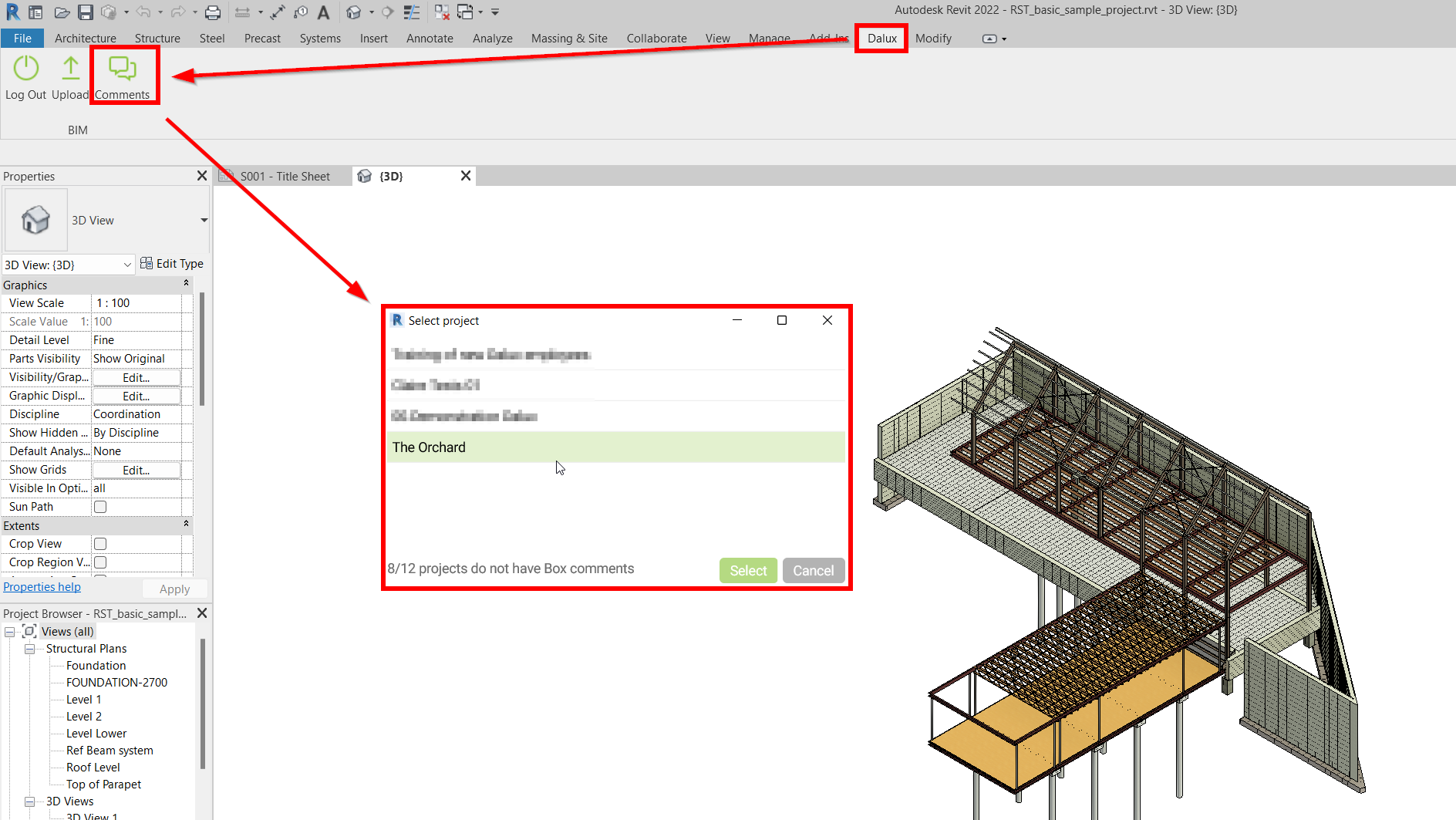

W Komentarze możesz wybrać, dla których swoich projektów chcesz wyświetlać, aktualizować lub tworzyć komentarze:

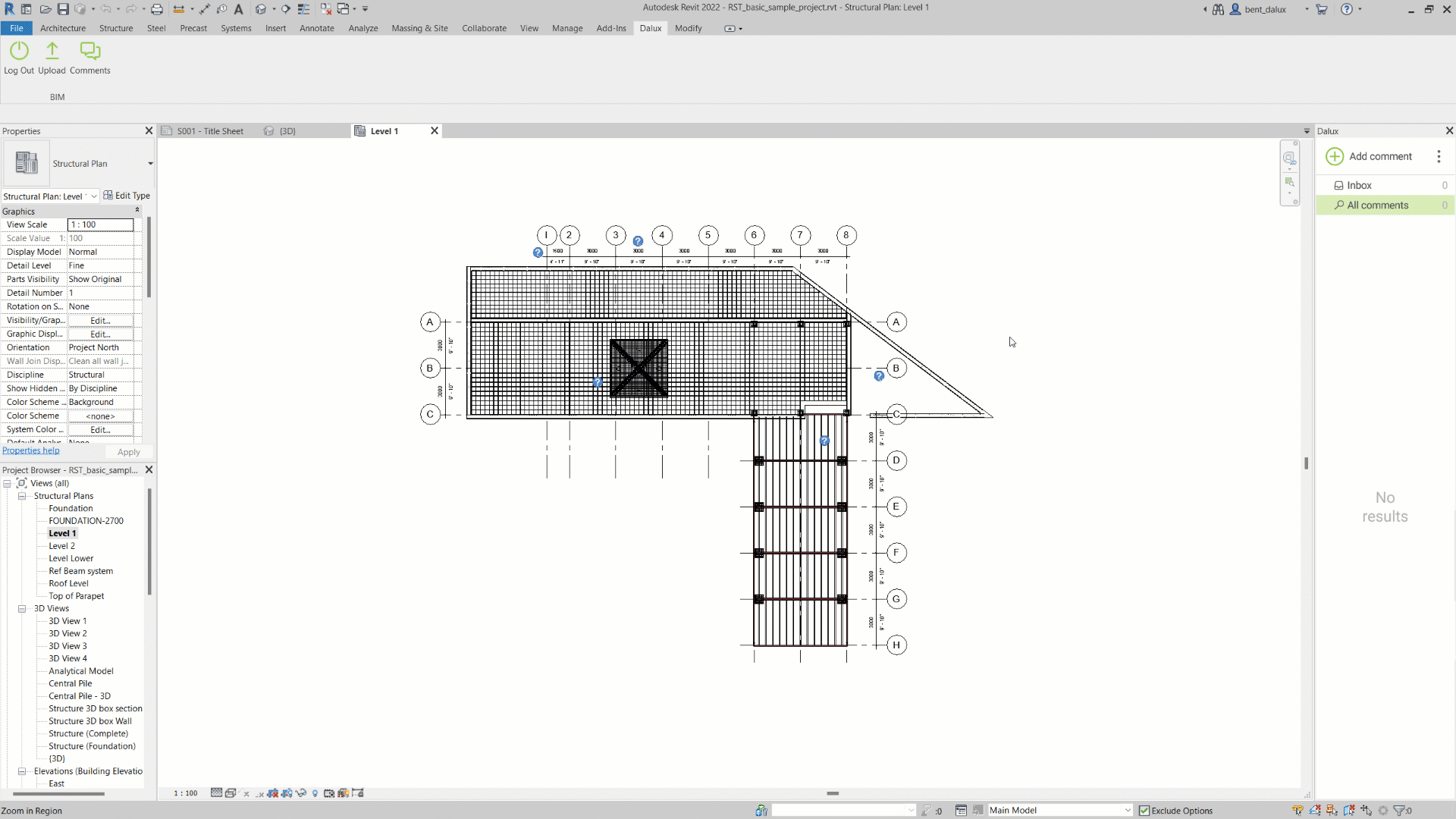

Po wybraniu projektu, po prawej stronie okna pojawi się kolumna menu.
Aby dodać komentarz, wybierz Dodaj komentarz i utwórz nowy komentarz tak, jak to robisz bezpośrednio w Dalux, wybierając rodzaj, kanał komunikacji, odpowiedzialność i inne informacje:

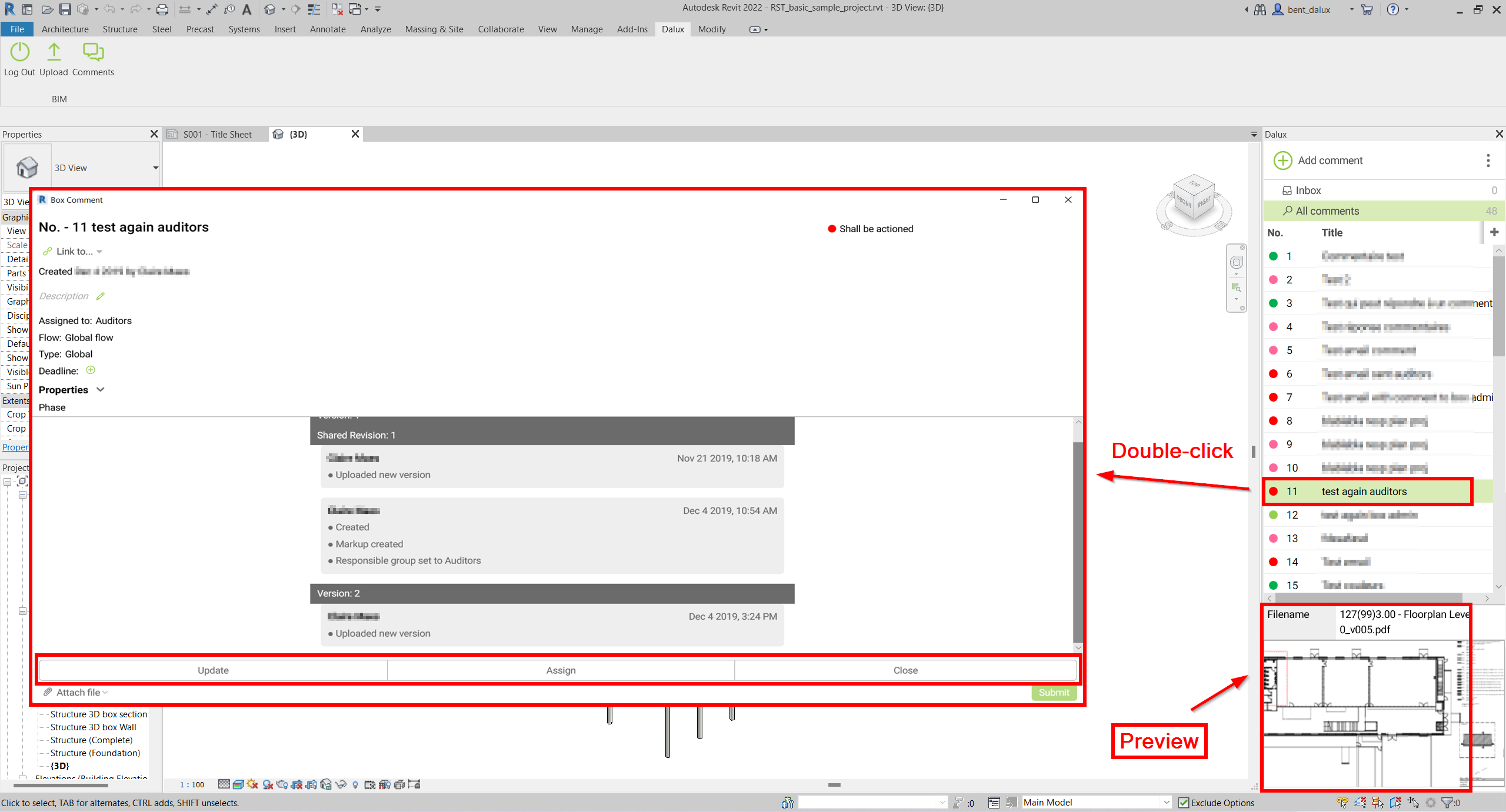

Aby wyświetlić istniejące komentarze, możesz wybrać folder i wybrać wpis. Zobaczysz podgląd zaznaczonego zrzutu ekranu na dole okna. Aby otworzyć komentarz na pełnym ekranie i wyświetlić wszystkie informacje związane ze zrzutem ekranu, wystarczy dwukrotnie kliknąć na komentarz.
W tym oknie możesz również edytować lub odpowiedzieć na ten komentarz, a nawet zamknąć go, jeśli problem został rozwiązany, a Ty masz odpowiednie uprawnienia.
Walidacja modelu
Wtyczka Revit integruje się również z funkcją walidacji modelu Dalux. Dzięki tej integracji możesz łatwo wprowadzać zmiany w swoim modelu Revit na podstawie detekcji kolizji lub wymagania metadanych z Dalux.

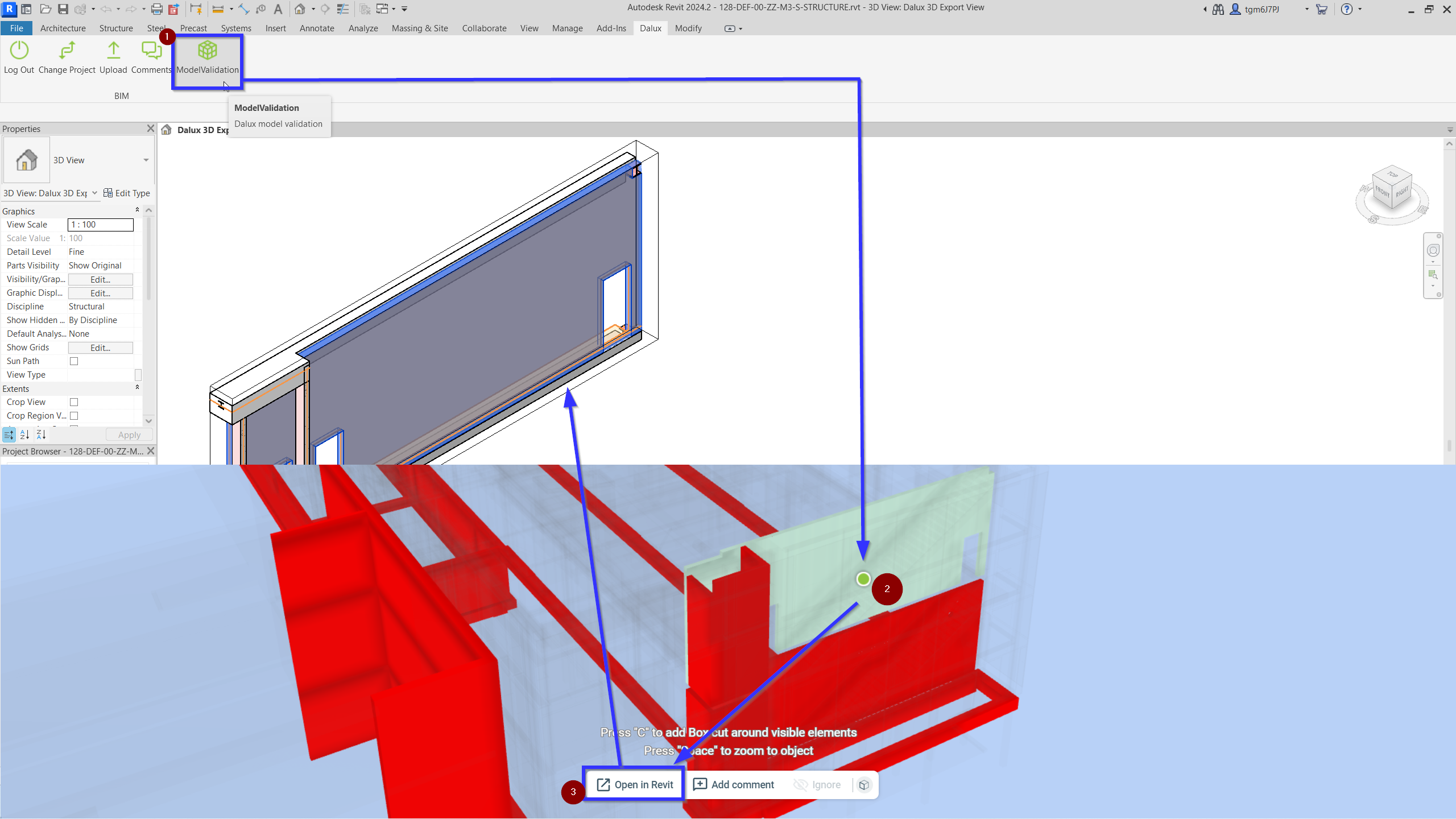

Aby to zrobić, otwórz program Revit i otwórz plik Revit zgodny z modelem w Twoim projekcie Dalux. Następnie kliknij WalidacjaModelu, co otworzy instancję Dalux Desktop tylko do walidacji modelu, gdzie możesz wykonywać kontrole konfliktów.
Stąd możesz przeprowadzać kontrole konfliktów, aby zobaczyć, gdzie pojawiają się problemy, a następnie kliknąć Otwórz w Revit w Dalux, w sekcji Walidacja modelu (tylko aplikacja desktopowa). To otworzy program Revit i przeniesie bezpośrednio do lokalizacji wybranego obiektu w Revit:
Z wybranym obiektem i informacjami z detekcji kolizji możesz poprawić błędy w modelu/metadate.
