W tym artykule omówimy, jak skonfigurować i używać kontroli właściwości do walidacji metadanych.
Celem walidacji metadanych jest zapewnienie, że wymagania właściwości są spełnione. Mogą to być wymagania w BEP (BIM Execution Plan) lub DDP (Digital Delivery Plan) albo określony cel, taki jak zestawienie ilości.
Jak skonfigurować kontrole właściwości
Czytaj więcej
Ta funkcja wymaga znajomości funkcji walidacji modelu. Aby dowiedzieć się więcej, przeczytaj nasz artykuł o Jak przeprowadzać kontrole w walidacji modelu.
Utwórz reguły właściwości
Reguły właściwości to zestawy zasad stosowane do obiektów w celu weryfikacji, czy informacje zostały dodane i czy wymagania projektu zostały spełnione.
Te reguły właściwości konfigurowane są niezależnie od jakiejkolwiek dziedziny czy grupy obiektów, więc możesz je stosować we wszystkich dziedzinach.
Aby utworzyć nową regułę właściwości, przejdź do:
Design
Wybierz budynek
Walidacja modelu
Dodaj
Reguły właściwości
Dodaj

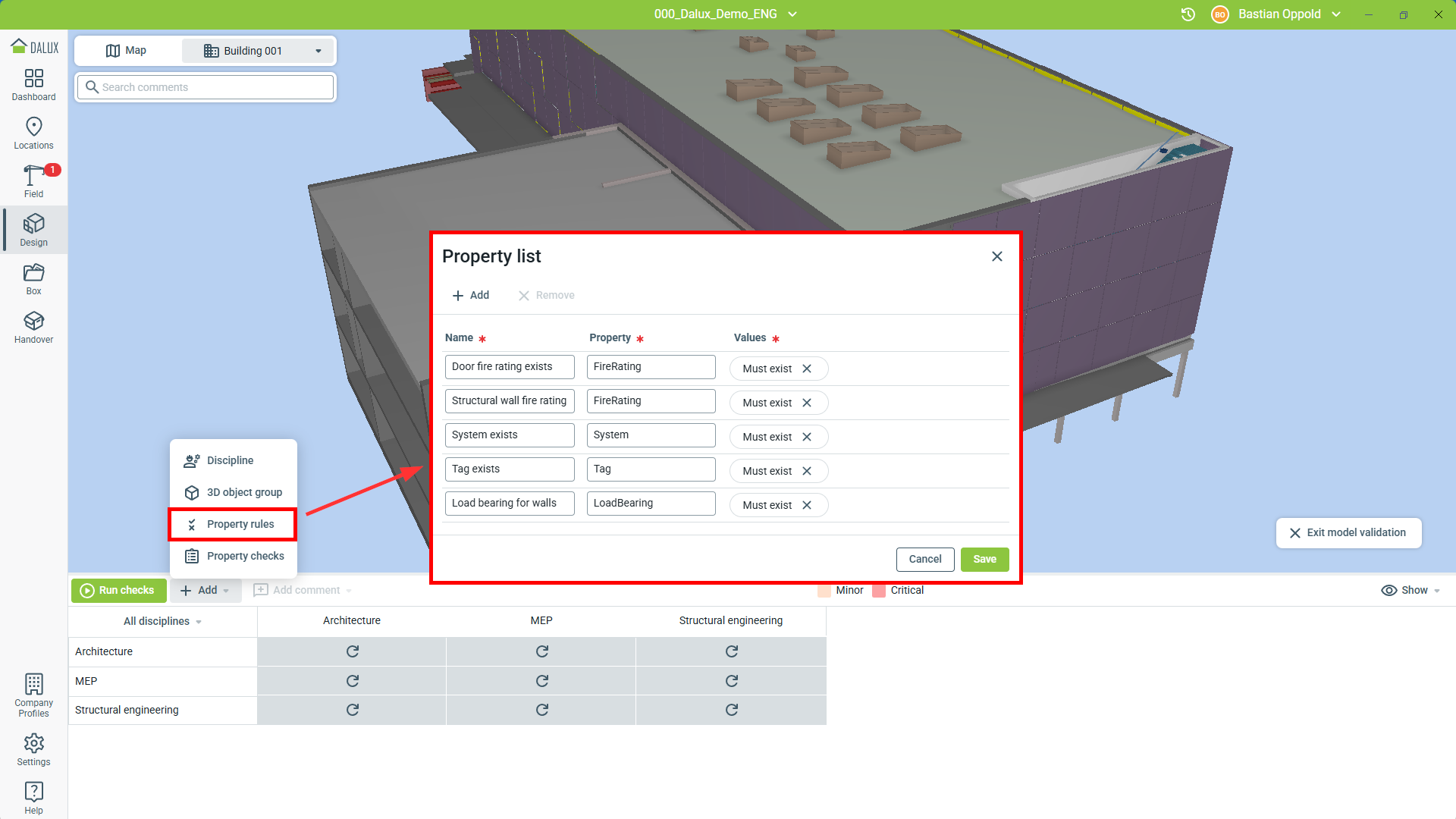

Następnie wpisz nazwę reguły właściwości, wybierz właściwość, która ma spełniać określone wymagania, a następnie określ, jakim dokładnie wymaganiom ma odpowiadać ta właściwość. Dla tych wymagań możesz wybrać jedną z następujących wartości:
- Musi istnieć: Musi istnieć wartość dla właściwości.
- Równa się (tekst): Wartość właściwości musi być łańcuchem tekstowym, który jest dokładnie równy temu, co jest tutaj napisane
- Równe (liczbowe): Wartość właściwości musi być równa tej liczbie.
- Większe lub równe: Wartość właściwości musi być większa lub równa tej liczbie.
- Mniejsze lub równe: Wartość właściwości musi być mniejsza lub równa tej liczbie.

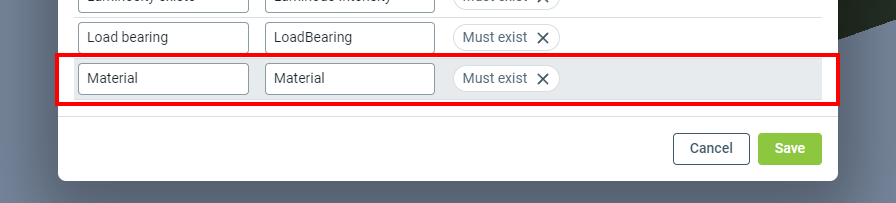

W tym przykładzie ściany modelu federacyjnego muszą spełniać wymogi BEP, co oznacza, że metadane ścian konstrukcyjnych muszą zawierać użyte materiały. W tym przypadku ustawiamy właściwość na 'Materiał' i wartość na 'Musi istnieć':
Utwórz kontrole właściwości
Uprawnienia
Tworzenie kontroli właściwości może być wykonywane przez administratora projektu, menedżera planowania projektu lub użytkownika w grupie użytkowników, która otrzymała dostęp do 'Design'.
Aby utworzyć kontrole właściwości, przejdź do
Design
Wybierz budynek
Walidacja modelu
Dodaj
Kontrole właściwości.

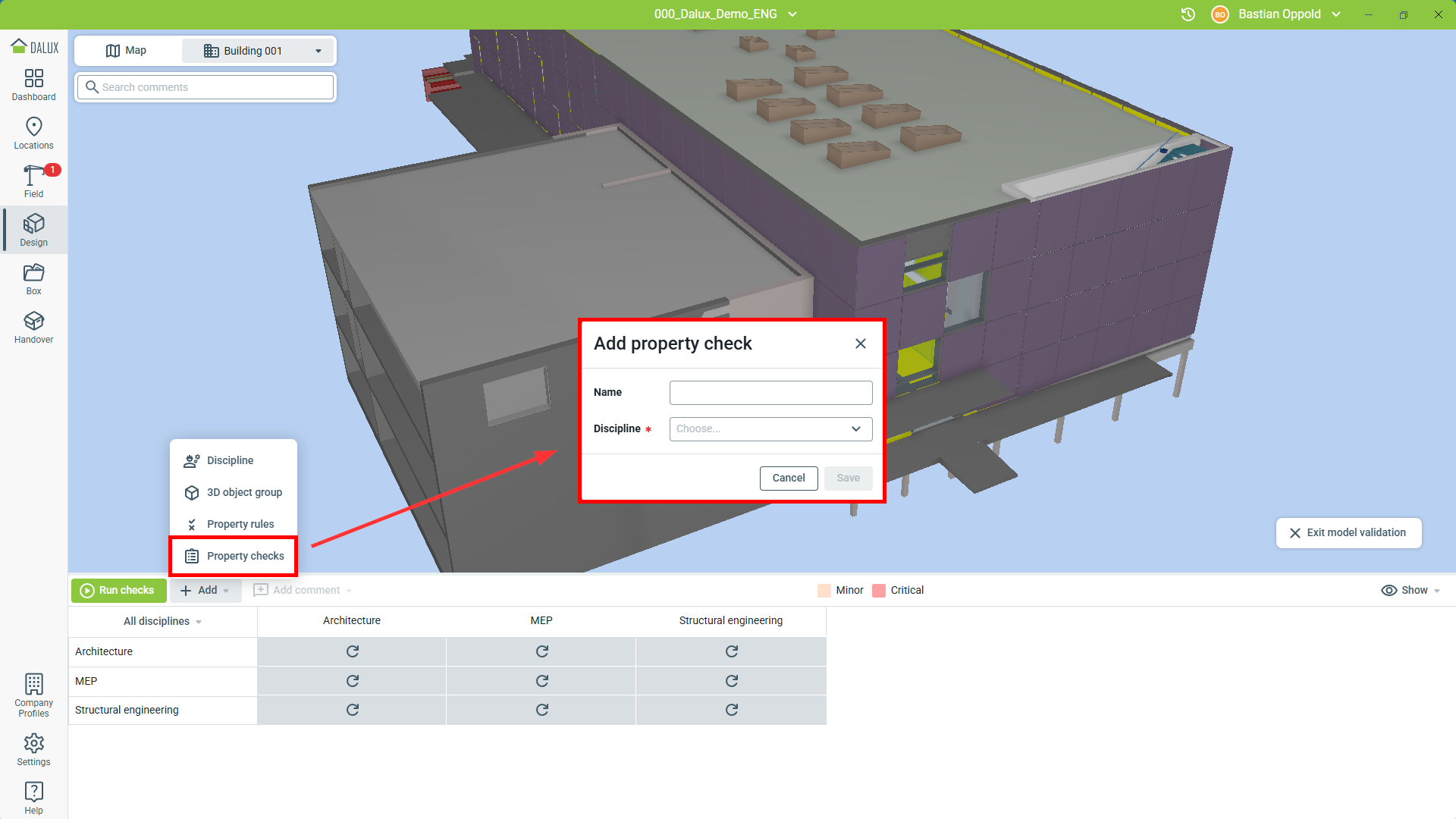

Z tego nowego okna możesz utworzyć i zaprojektować kontrolę właściwości. Nadaj jej nazwę i wybierz dziedzinę, dla której ma zostać skonfigurowana.
Dodaj kontrole do dziedzin
Po skonfigurowaniu reguł właściwości i kontroli właściwości możesz zastosować je do swoich grup obiektów.
Aby to zrobić, otwórz dziedzinę, w której zdefiniowano kontrolę właściwości, i kliknij w odpowiedniej komórce grupy obiektów.
Teraz wybierz wszystkie reguły właściwości istotne dla tej grupy obiektów. W tym przykładzie ściany powinny być dostarczone z informacjami o klasie odporności ogniowej, czy są nośne, oraz o materiale:
Kliknij 'Zapisz' i kontrola właściwości jest gotowa do użycia w walidacji modelu do sprawdzania metadanych.
Waliduj metadane przy użyciu kontroli właściwości
Po utworzeniu i skonfigurowaniu kontroli właściwości można je wykorzystać w walidacji modelu, aby zweryfikować metadane, dla których zostały skonfigurowane.
Aby użyć utworzonych kontroli właściwości, przejdź do
Design
Wybierz budynek
Walidacja modelu.
Następnie wybierz budynek. Stąd możesz uruchomić wszystkie kontrole naraz lub wybrać konkretną kontrolę właściwości, którą chcesz uruchomić.
Model teraz wyświetli wszystkie obiekty w modelu, które nie spełniają reguł właściwości. Otrzymasz również przegląd wszystkich naruszeń do dalszej analizy.

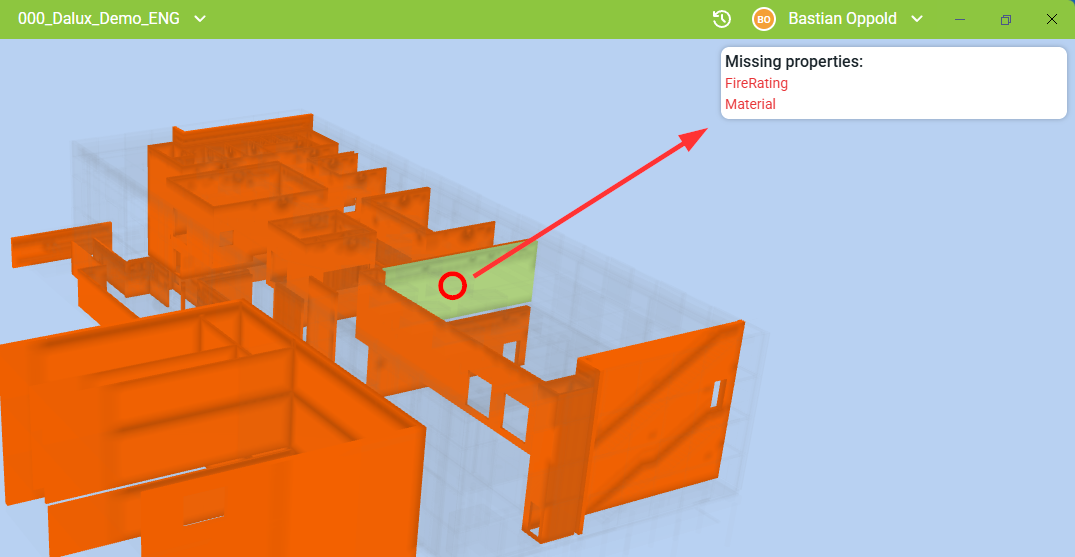

Wybranie jednego z obiektów spowoduje również wyświetlenie brakujących właściwości:
Następnie możesz poinformować odpowiednią osobę, tworząc komentarz lub edytując właściwości samodzielnie w oprogramowaniu do modelowania. Aby to ułatwić, możesz również użyć wtyczki Dalux Revit.
Czytaj więcej
Jeśli metadane muszą być dostarczone przez inne strony niż autor, np. konsultant musi dodać klasy odporności ogniowej do modelu architektonicznego, rozważ użycie plików danych BIM.
Popraw dane przy użyciu wtyczki Revit
Po znalezieniu brakujących metadanych za pomocą kontroli właściwości możesz teraz użyć wtyczki Revit, aby otworzyć Revit bezpośrednio na odpowiednim obiekcie, który należy zmienić.
Czytaj więcej
Jeśli musisz najpierw pobrać wtyczkę Revit, przeczytaj nasz artykuł o tym, jak ją pobrać: Jak skonfigurować wtyczkę Revit

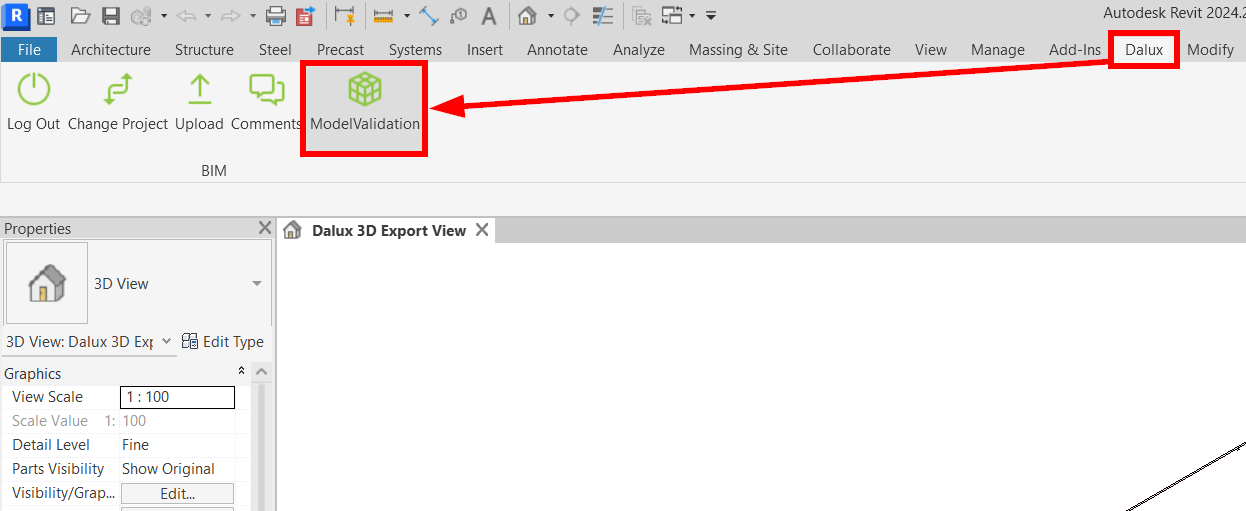

Najpierw uruchom program Revit i załaduj model. Następnie przejdź do zakładki 'Dalux' i otwórz Dalux za pomocą Walidacja modelu przycisku:
Po otwarciu Dalux, wybierz odpowiedni budynek i plik, a następnie wybierz cel metadanych, jak opisano wcześniej w artykule.

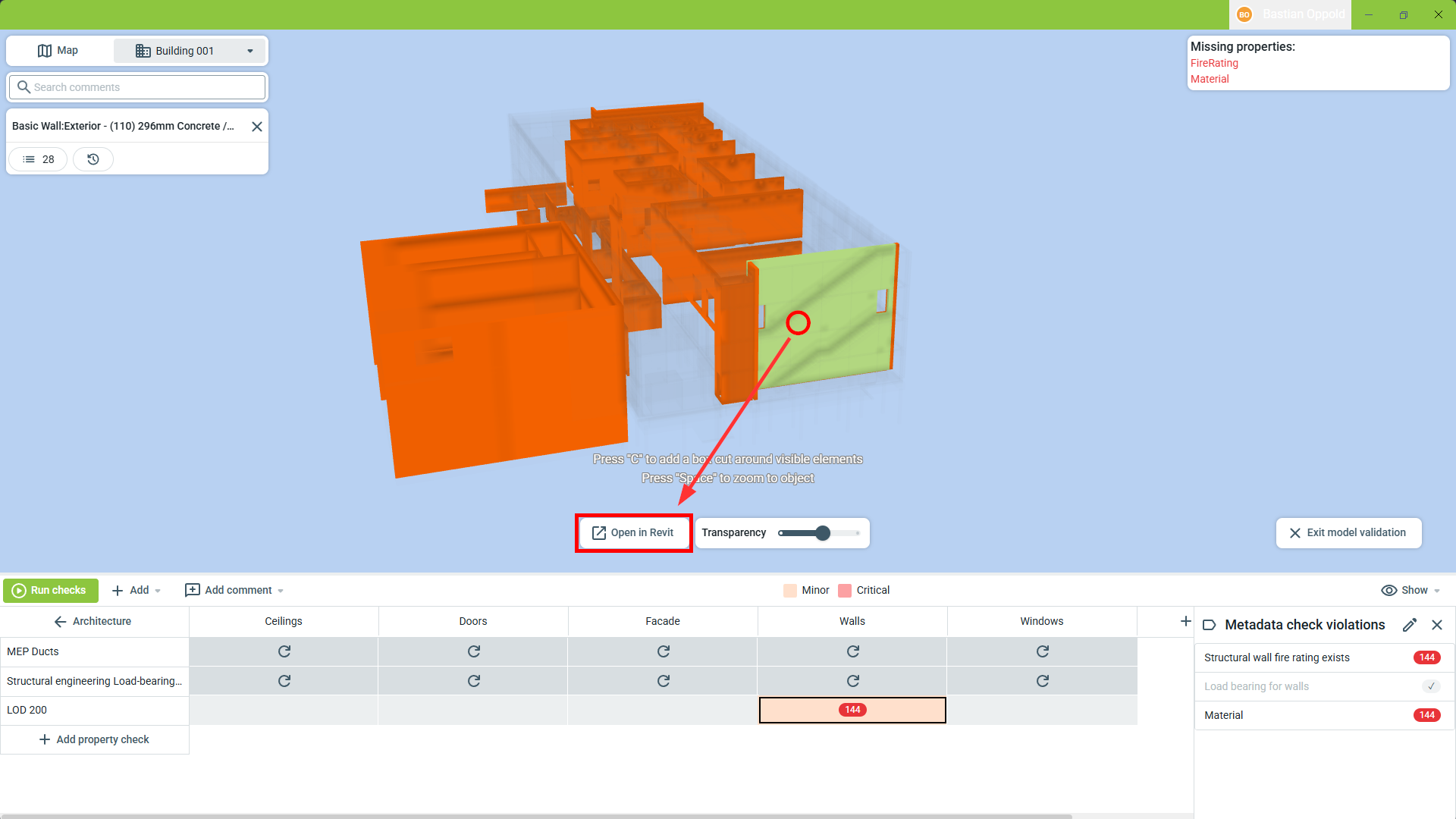

Teraz wybierz wyróżniony obiekt w Dalux, który chcesz zmienić, i kliknij Otwórz w Revit:

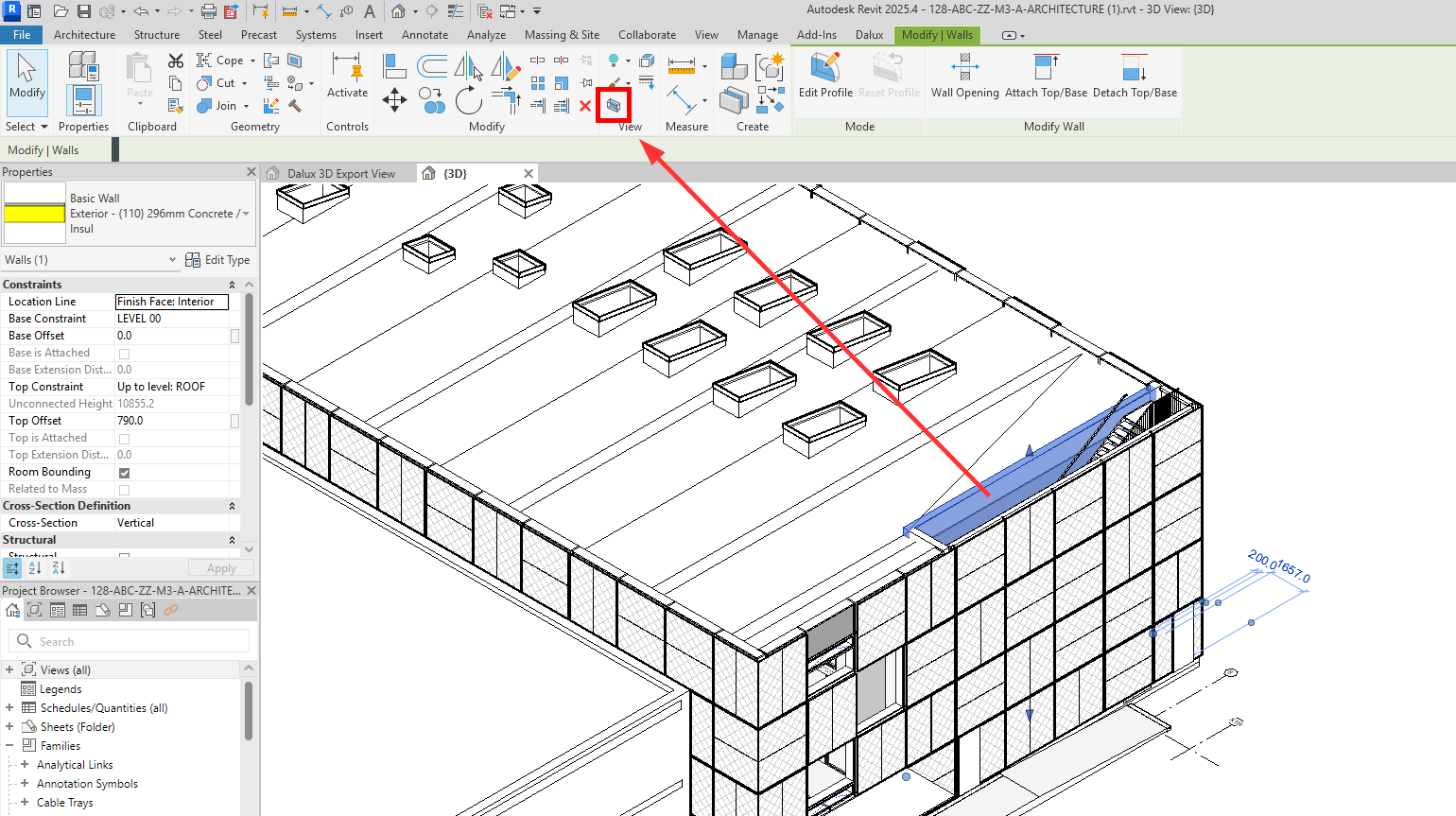

To zaznaczy obiekt w Revicie (działa zarówno w 2D, jak i 3D) i wtedy możesz go edytować:
Aby łatwiej zobaczyć sam obiekt, możesz użyć funkcji Selection Box:
Ten proces można powtórzyć dla dowolnej liczby elementów/obiektów, które chcesz zmienić.
