Jak skonfigurować linie stacjonowania i strefy

W tym artykule opisano, jak tworzyć strefy na mapie, obszary i struktury w projekcie InfraField.

Użyj stref, aby podzielić projekt na mniejsze segmenty o określonych właściwościach lub do celów filtracji. Zaleca się utworzenie stref na początku, ale dodanie stref później automatycznie zaktualizuje już umieszczone rejestracje.

Strefy utworzone na widoku mapy będą automatycznie wyświetlane na wierzchu wszystkich warstw mapy.

Najpierw musisz utworzyć obszar lub strukturę, aby dodać do nich strefy. Jeśli prześlesz jeden lub więcej plików dopasowania, możesz ich użyć do automatycznego tworzenia stref wzdłuż linii środkowych.

Jak skonfigurować strefy

Aby utworzyć strefy w projekcie, przejdź do Ustawienia Lokalizacje 'Strefy'.

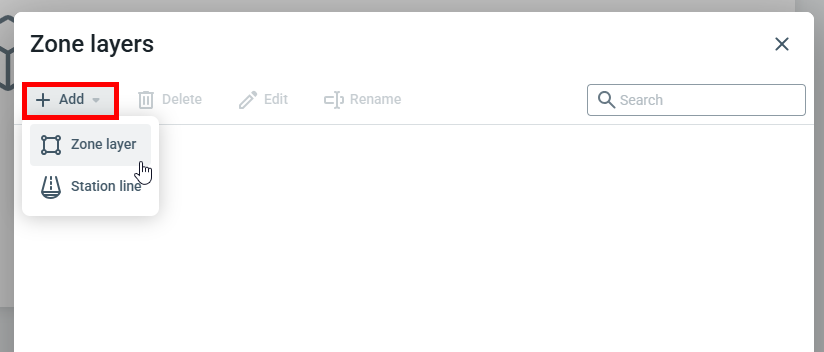

Po kliknięciu Dodaj, istnieją dwa sposoby tworzenia warstw strefy:

• Warstwa strefy: Ta funkcja pozwala rysować kształty na mapie, w obszarach lub w strukturach. Strefy są niezależne od siebie nawzajem.
• Linie stacjonowania: Ta funkcja pozwala tworzyć strefy, które podążają za dopasowaniem o stałej szerokości.

Jak skonfigurować warstwy strefy

Aby utworzyć nową warstwę strefy i strefy na tej warstwie, kliknij Warstwa strefy.

Wpisz nazwę warstwy strefy i kliknij 'Dodaj'. Warstwa strefy jest wyświetlana na liście.

Kliknij dwukrotnie na nazwę strefy lub wybierz ją i kliknij Edytuj.

Musisz wybrać, gdzie dodać strefy. Wybierz między 'Mapa', 'Obszar' lub 'Struktura' z Lokalizacje.

• Strefy dodane do obszarów mogą być również wyświetlane na mapie.
• Strefy utworzone na strukturze mogą być wyświetlane tylko w tej strukturze a NIE na mapie, obszarach ani innej strukturze.
• Strefy dodane do mapy i obszarów mogą mieć tę samą nazwę i są uważane za tę samą strefę.
• Strefy dodane do struktury mogą mieć taką samą nazwę w obrębie struktury i będą uznawane za tę samą strefę na różnych poziomach. Nie może mieć takiej samej nazwy jak strefa z mapy/obszaru lub z innej struktury.

Jak skonfigurować linie stacjonowania

Aby wygenerować strefy w oparciu o linie pikietażu, musisz mieć co najmniej jeden plik dopasowania. Przeczytaj ten artykuł, aby dowiedzieć się, jak dodać pliki dopasowania do projektów: Jak skonfigurować Dopasowania

Aby wygenerować nowe strefy za pomocą linii stacjonowania, przejdź do:

Ustawienia Lokalizacje Strefy Dodaj Linia stacjonowania.

Wpisz nazwę i kliknij 'Dodaj'.

Kliknij dwukrotnie lub wybierz warstwę strefy i kliknij Edytuj, aby ją otworzyć i rozpocząć generowanie stref w jej ramach.

Wybierz widok mapy lub obszar z rysunkiem.

• Dopasowanie: Wybierz linię z pliku dopasowania.
• Nazwa: Wybierz prefiks, aby nazwać strefy. Strefy będą nazywane przy użyciu prefiksu oraz początku i końca przyrostu linii stacjonowania.
  • Niestandardowy: Wprowadź prefiks + wartość początkową i przedziały
• Szerokość: Wprowadź całkowitą szerokość dla wszystkich utworzonych stref.
• Długość:
  • Automatycznie: Użyj tego ustawienia, aby automatycznie tworzyć strefy wzdłuż dopasowania o tej samej długości (wpisanej poniżej w metrach).
  • Ręcznie: Użyj tej metody do tworzenia stref ręcznie na podstawie stacji początkowej i ręcznie wybranych długości
• Odwróć: Wybierz, z którego końca mają być generowane strefy.

Kliknij 'Zastosuj', aby zobaczyć wygenerowane strefy. Kliknij 'Zapisz', aby zapisać pracę.

Dodaj właściwości strefy

Strefy mogą mieć indywidualne właściwości, do których użytkownicy mają dostęp podczas interakcji z nimi. Aby dodać te właściwości, kliknij strefę podczas jej edycji i wypełnij 'Nazwa' oraz 'Wartość' w dedykowanym oknie dialogowym:

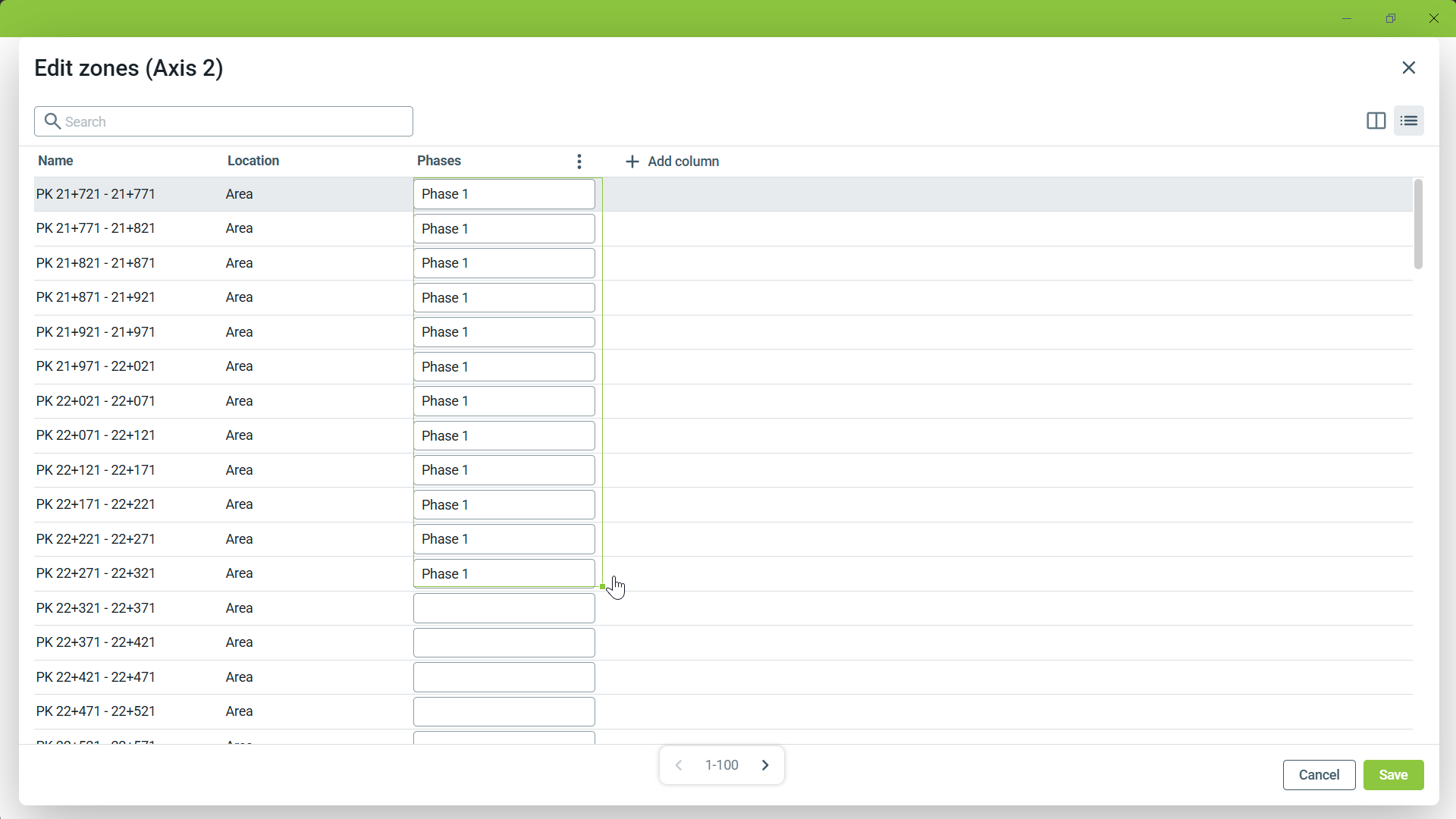

Jeśli chcesz dodać wartości masowo, przełącz się na widok listy, klikając . Dodaj nową kolumnę dla swojego atrybutu, wypełnij jedną wartość i przeciągnij w dół zielone pole dla wszystkich stref, które chcesz uzupełnić:

Uwaga, tworzenie nowych stref spowoduje nadpisanie tych informacji.
