Ten artykuł opisuje, jak używać kodów QR dla stref, pomieszczeń lub obiektów 3D. Kody QR można używać na budowie w aplikacji mobilnej Dalux, aby szybko otworzyć lokalizację i zobaczyć różne rejestracje. Kody QR mogą również otworzyć obiekt bezpośrednio z modelu BIM.
Jak skonfigurować kody QR dla Lokalizacji
Uprawnienia
Aktywacja i generowanie kodów QR może być wykonane tylko przez administratora projektu lub administratora Field. Każdy użytkownik w projekcie może skanować i używać kodów QR.
Aktywuj kody QR dla lokalizacji

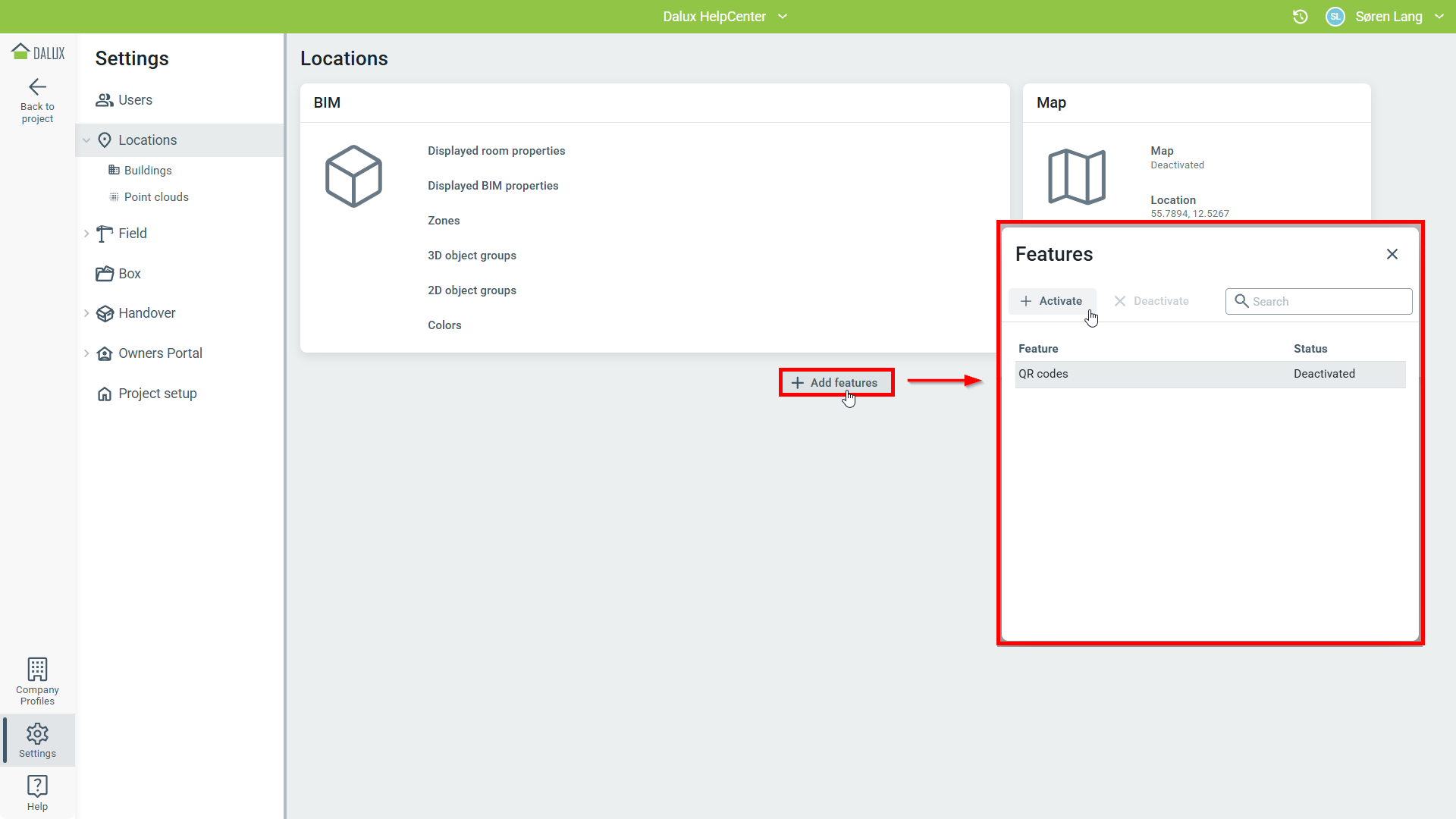

Aby aktywować kody QR dla Lokalizacji, przejdź do
Ustawienia
Lokalizacje
Dodaj funkcje
'Kody QR'
Aktywuj.
Jak używać kodów QR ze strefami
Strefy w Dalux są ręcznie tworzone i rysowane w różnych lokalizacjach na projekcie. Podczas skanowania kodu QR wygenerowanego ze strefy, aplikacja mobilna Dalux automatycznie otworzy strefę i wyświetli wszystkie rejestracje i informacje zapisane w strefie.
Czytaj więcej
Jeśli chcesz dowiedzieć się więcej o strefach, możesz przeczytać ten artykuł: Strefy i warstwy strefy.
Kody QR mogą być generowane z utworzonych stref na budynkach w projekcie.

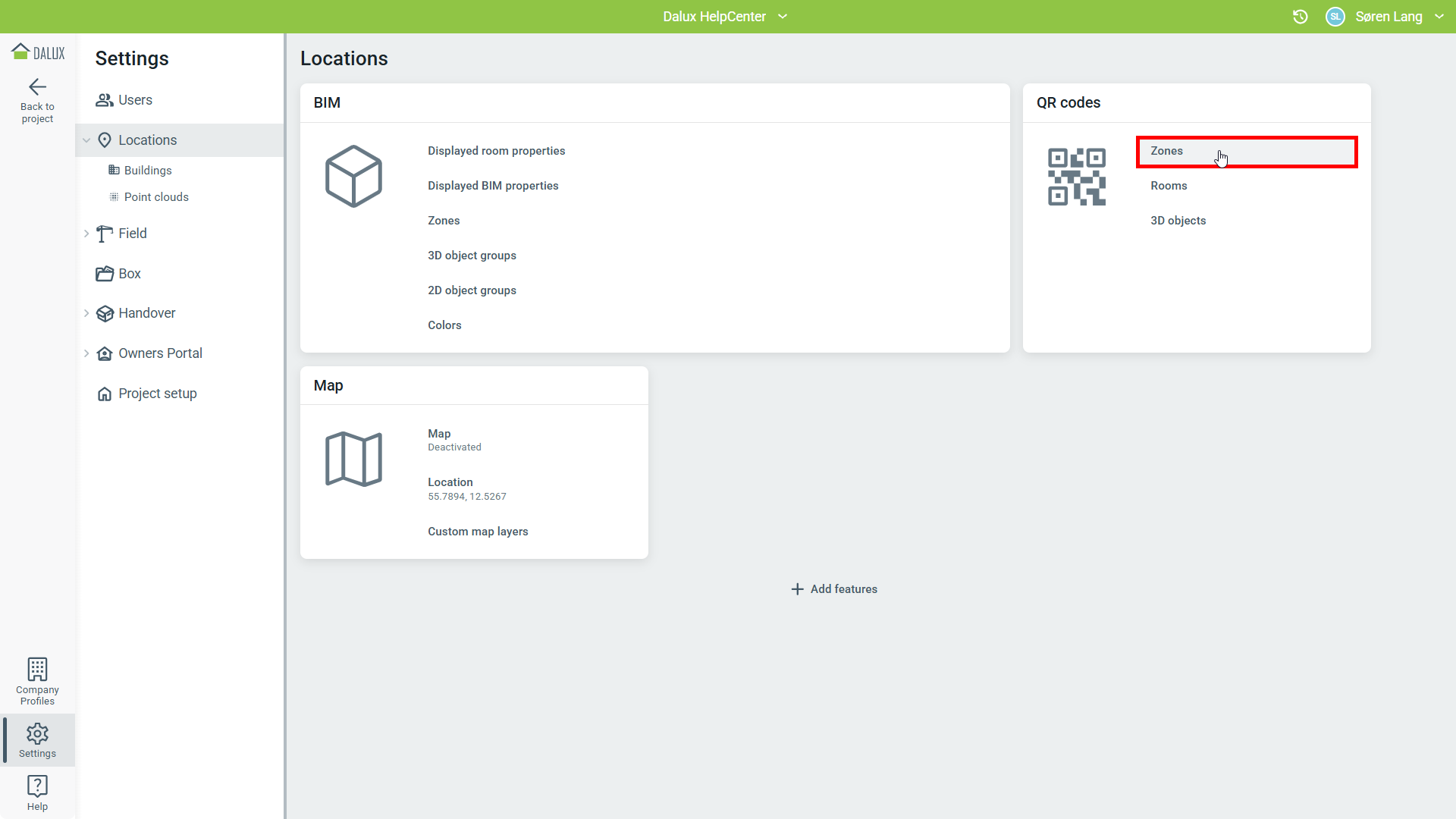

Aby utworzyć kody QR ze stref, przejdź do Ustawienia
Lokalizacje
Kody QR - 'Strefy'.

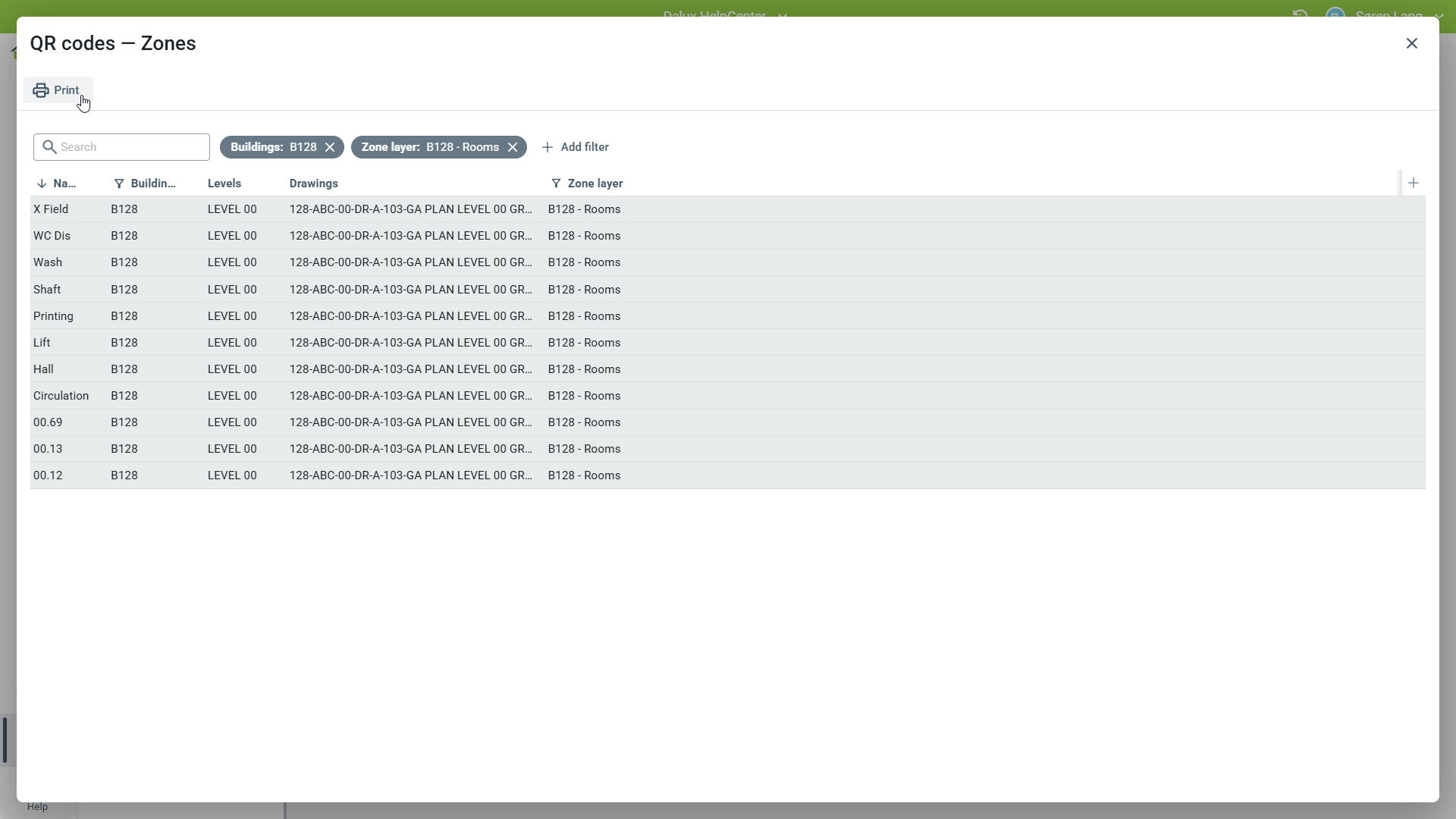

To otworzy nowe okno, w którym wyświetlane są wszystkie strefy w projekcie. Można zastosować filtry, aby znaleźć dokładnie te strefy, których potrzebujemy. Można wybrać jedną lub więcej stref.
Aby wygenerować kody QR, wybierz jedną lub więcej stref i kliknij Drukuj.
Pamiętaj, że jeśli chcesz wydrukować tylko kody QR dla stref w przefiltrowanym wyniku, musisz wybrać je z listy przed kliknięciem Drukuj.

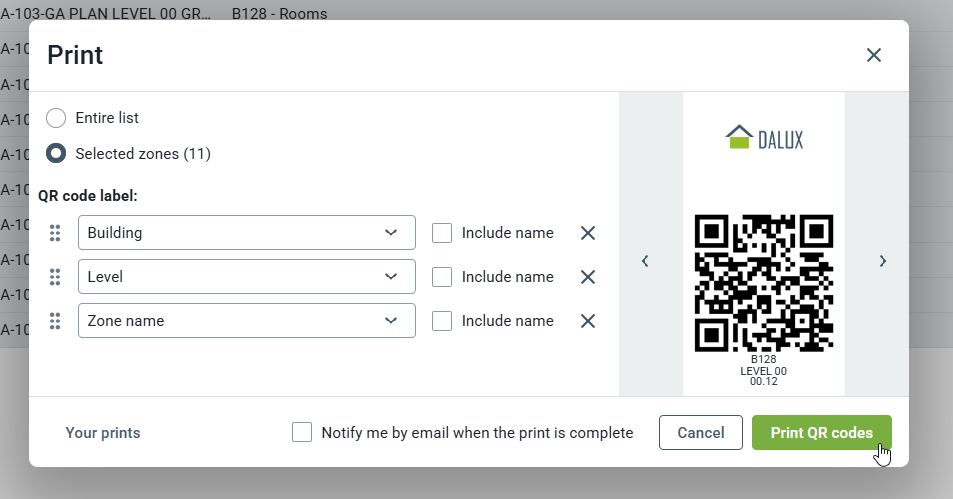

To otworzy nowe okno, w którym można dostosować i wyświetlić podgląd druku. Możliwe jest ustawienie, czy mają być dołączane etykiety dla nazwy strefy, nazwy poziomu, nazwy budynku i wszelkich niestandardowych właściwości strefy wprowadzonych podczas tworzenia stref.
Należy pamiętać, że na kodzie QR można dodać tylko trzy etykiety.
Można wydrukować wszystkie strefy w projekcie wybierając 'Cała lista'
Po dostosowaniu kodów QR kliknij 'Wydrukuj kody QR', aby wygenerować dokument PDF z kodami QR.
Jak używać kodów QR z pomieszczeniami
Pomieszczenia w Dalux są automatycznie importowane z modelu BIM, jeśli w modelu używane są pomieszczenia.
Kody QR mogą być generowane z pomieszczeń w budynkach w projekcie.
Podczas skanowania kodu QR wygenerowanego z pomieszczenia, aplikacja mobilna Dalux automatycznie otworzy pomieszczenie i wyświetli wszystkie rejestracje i informacje zapisane w pomieszczeniu.

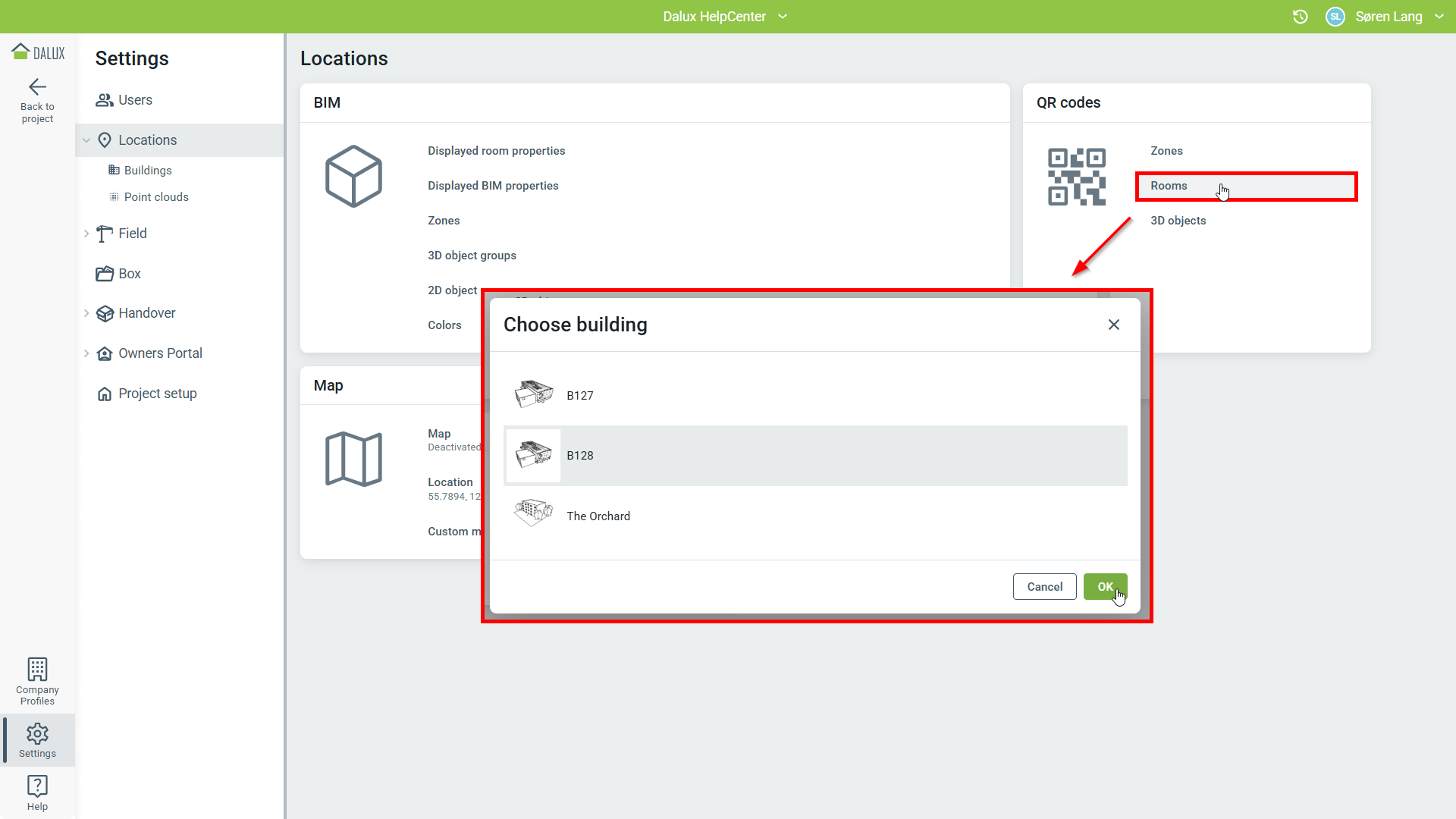

Aby utworzyć kody QR z pomieszczeń, przejdź do Ustawienia
Lokalizacje
Kody QR - 'Pomieszczenia'.
Jeśli w projekcie jest więcej niż jeden budynek, wybierz budynek, dla którego chcesz wygenerować kody QR.

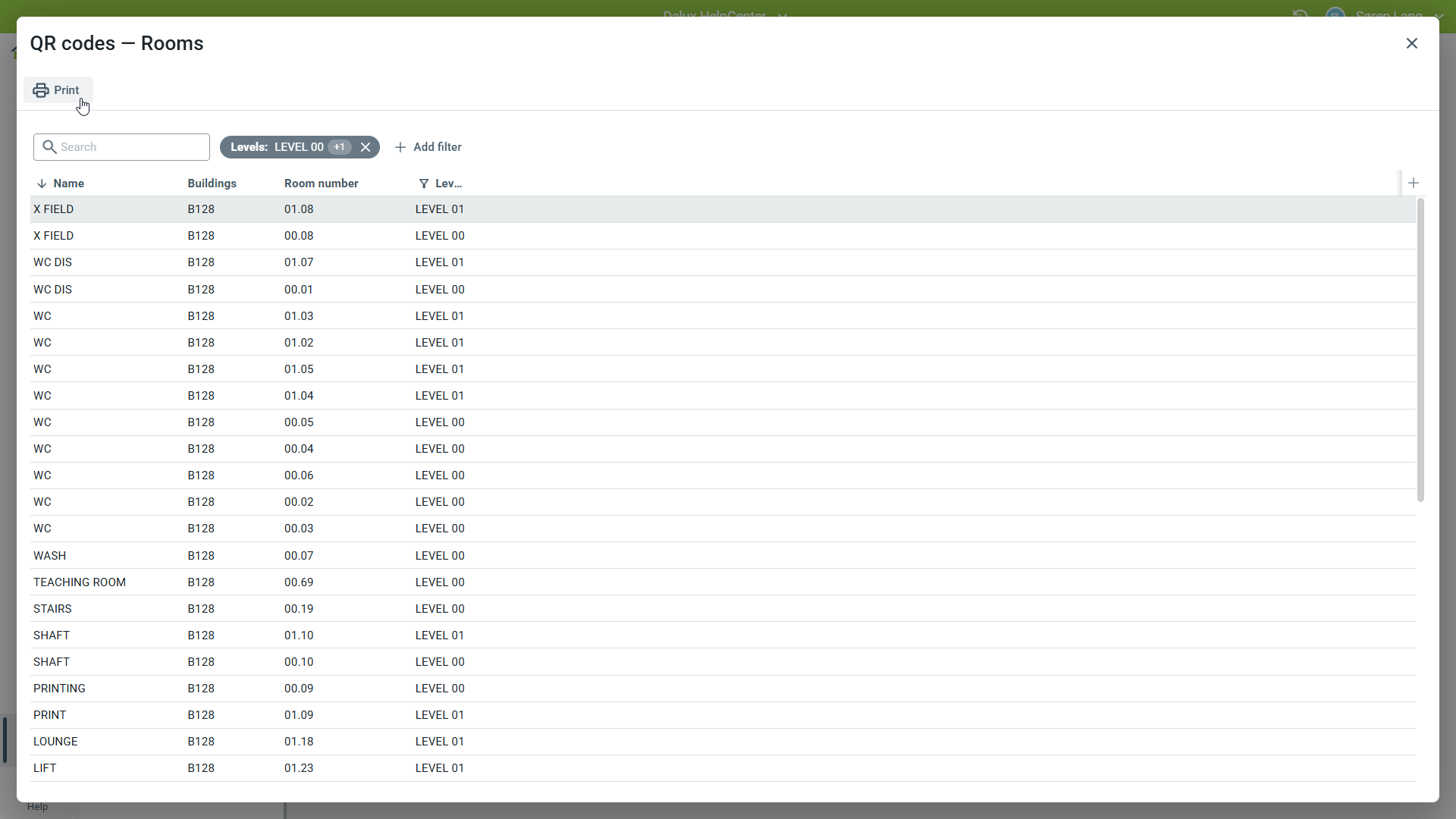

To otworzy nowe okno, w którym wyświetlane są wszystkie pomieszczenia w budynku. Można zastosować filtry, aby znaleźć dokładnie te pomieszczenia, których potrzebujemy. Można wybrać jedno lub więcej pomieszczeń.
Aby wygenerować kody QR, wybierz jedno lub więcej pomieszczeń i kliknij Drukuj.
Pamiętaj, że jeśli chcesz wydrukować tylko kody QR dla pomieszczeń w przefiltrowanym wyniku, musisz wybrać je z listy przed kliknięciem Drukuj.

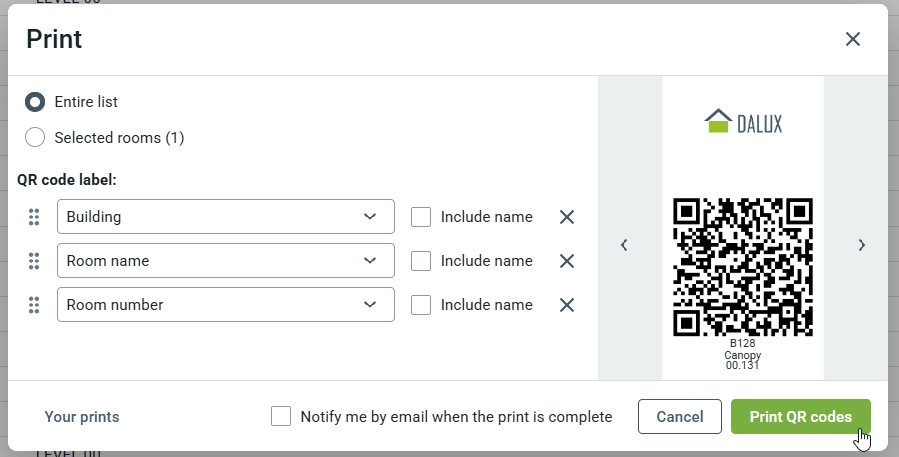

To otworzy nowe okno, w którym można dostosować i wyświetlić podgląd druku. Możliwe jest ustawienie, czy mają być uwzględnione etykiety dla numeru pomieszczenia, nazwy pomieszczenia i nazwy budynku.
Należy pamiętać, że do kodu QR można dodać tylko trzy etykiety.
Można wydrukować wszystkie pomieszczenia w projekcie, wybierając 'Cała lista'.
Po dostosowaniu kodów QR kliknij 'Wydrukuj kody QR', aby wygenerować dokument PDF z kodami QR.
Jak używać kodów QR z obiektami 3D
Kody QR mogą być także generowane z obiektów 3D w projekcie. Wymaga to najpierw utworzenia grup obiektów 3D. Kody QR mogą następnie być generowane dla każdego obiektu 3D w grupie obiektów 3D.
Uwaga: Nie można generować kodów QR dla obiektów 2D.
Czytaj więcej
Jeśli chcesz dowiedzieć się więcej o grupach obiektów 3D, możesz przeczytać ten artykuł: Jak utworzyć grupy obiektów 2D / 3D.
Podczas skanowania kodu QR wygenerowanego z obiektu 3D, aplikacja mobilna Dalux automatycznie otworzy model 3D i zlokalizuje obiekt 3D.

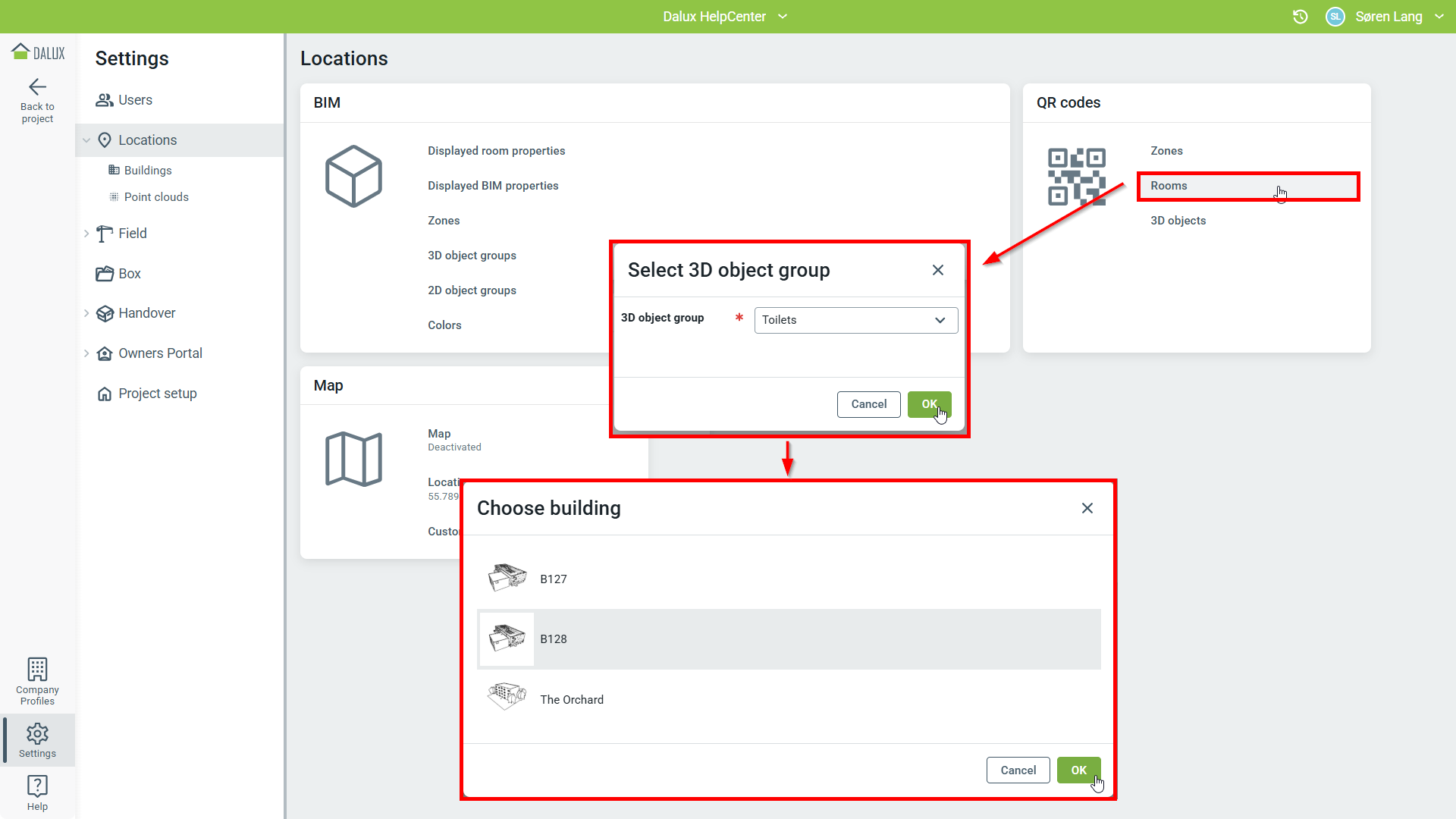

Aby utworzyć kody QR z obiektów 3D, przejdź do Ustawienia
Lokalizacje
Kody QR - 'Obiekty 3D'.
Najpierw wybierz grupę obiektów 3D, a jeśli w projekcie jest więcej niż jeden budynek, wybierz budynek, dla którego chcesz wygenerować kody QR.

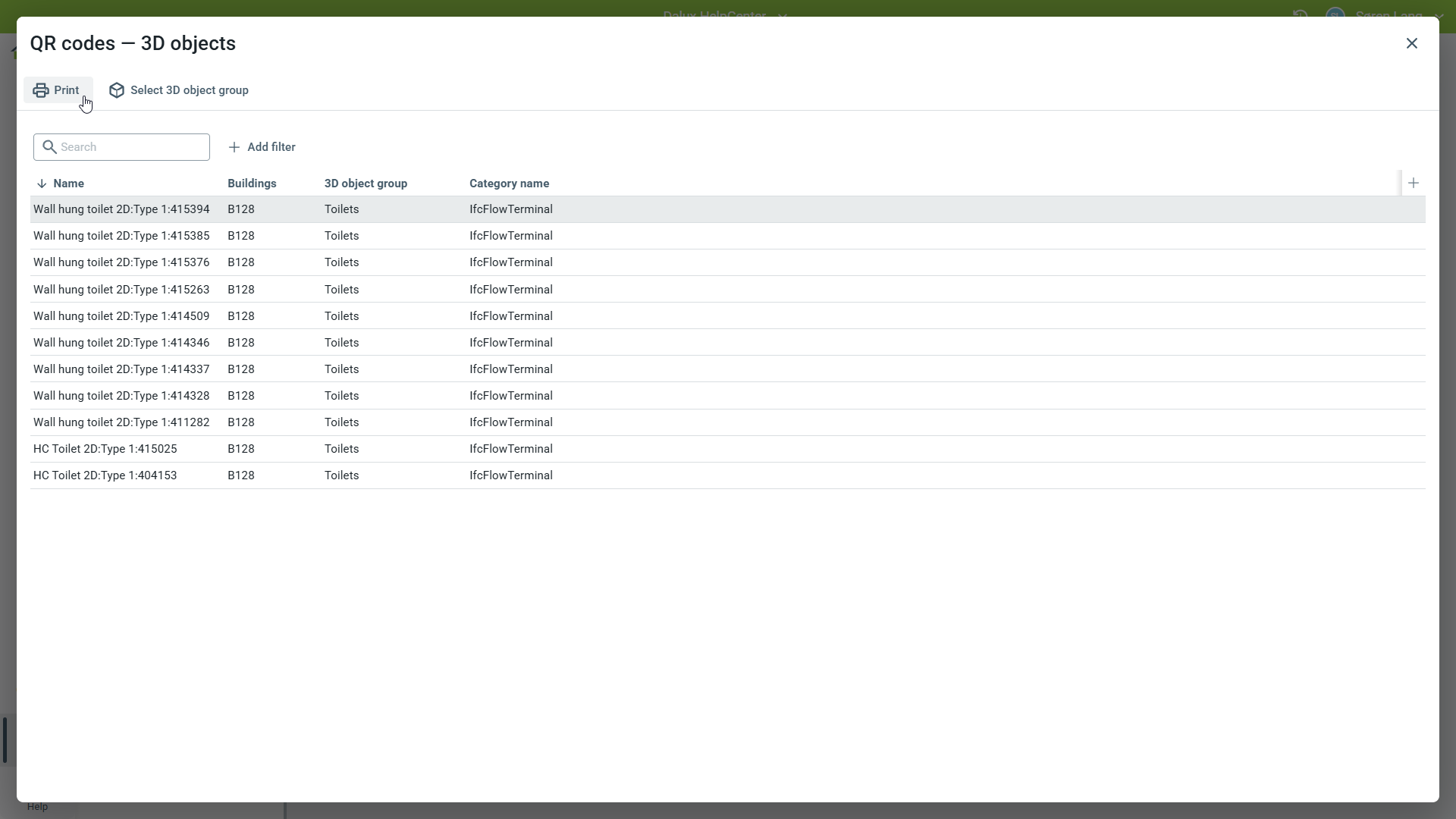

To otworzy nowe okno, w którym zostaną wyświetlone wszystkie obiekty 3D w grupie obiektów 3D w budynku. Można zastosować filtry, aby znaleźć dokładnie te obiekty 3D, których potrzebujemy. Można wybrać jeden lub więcej obiektów 3D.
Aby wygenerować kody QR, wybierz jeden lub więcej obiektów 3D i kliknij Drukuj.
Pamiętaj, że jeśli chcesz wydrukować tylko kody QR dla obiektów 3D w przefiltrowanym wyniku, musisz wybrać je z listy przed kliknięciem Drukuj.

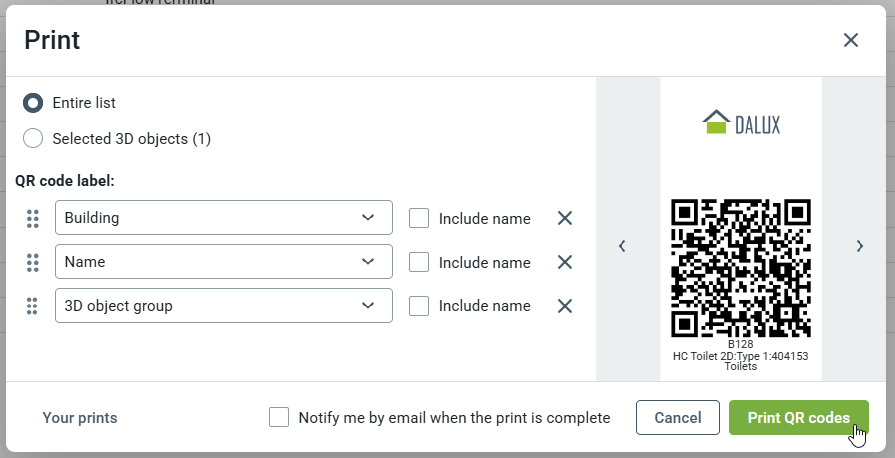

To otworzy nowe okno, w którym można dostosować i wyświetlić podgląd druku. Możliwe jest ustawienie, czy mają być uwzględnione etykiety dla nazwy budynku i różnych właściwości BIM na obiekcie.
Należy pamiętać, że do kodu QR można dodać tylko trzy etykiety.
Po dostosowaniu kodów QR kliknij 'Wydrukuj kody QR', aby wygenerować dokument PDF z kodami QR.
Jak skanować kody QR w aplikacji mobilnej Dalux
Nowsze kody QR będą miały w środku logo Dalux. Można je zeskanować za pomocą aplikacji aparatu.
Aby zeskanować starsze kody QR w Dalux Mobile, przejdź do menu Więcej w prawym dolnym rogu ekranu.
Następnie naciśnij Skanuj kod QR. To otworzy skaner kodów QR. Kiedy Dalux wykryje kod QR Dalux, automatycznie się otworzy.
Niezależnie od tego, czy kod QR pochodzi ze stref, pomieszczeń czy obiektów 3D, wszystkie są skanowane z tego menu.
