Ten artykuł opisuje, jak wykorzystać model BIM w Projekcie do importowania komponentów do Handover. Import z modelu BIM opiera się na właściwościach BIM ustawionych w modelu, więc dostępne właściwości będą się różnić w zależności od modelu.
Komponenty można importować tylko przy użyciu modelu(-i) BIM z Lokalizacji.
Prawa użytkownika
Importowanie komponentów do Handover może być wykonywane tylko przez administratora Handover.
Importuj komponenty z modelu BIM

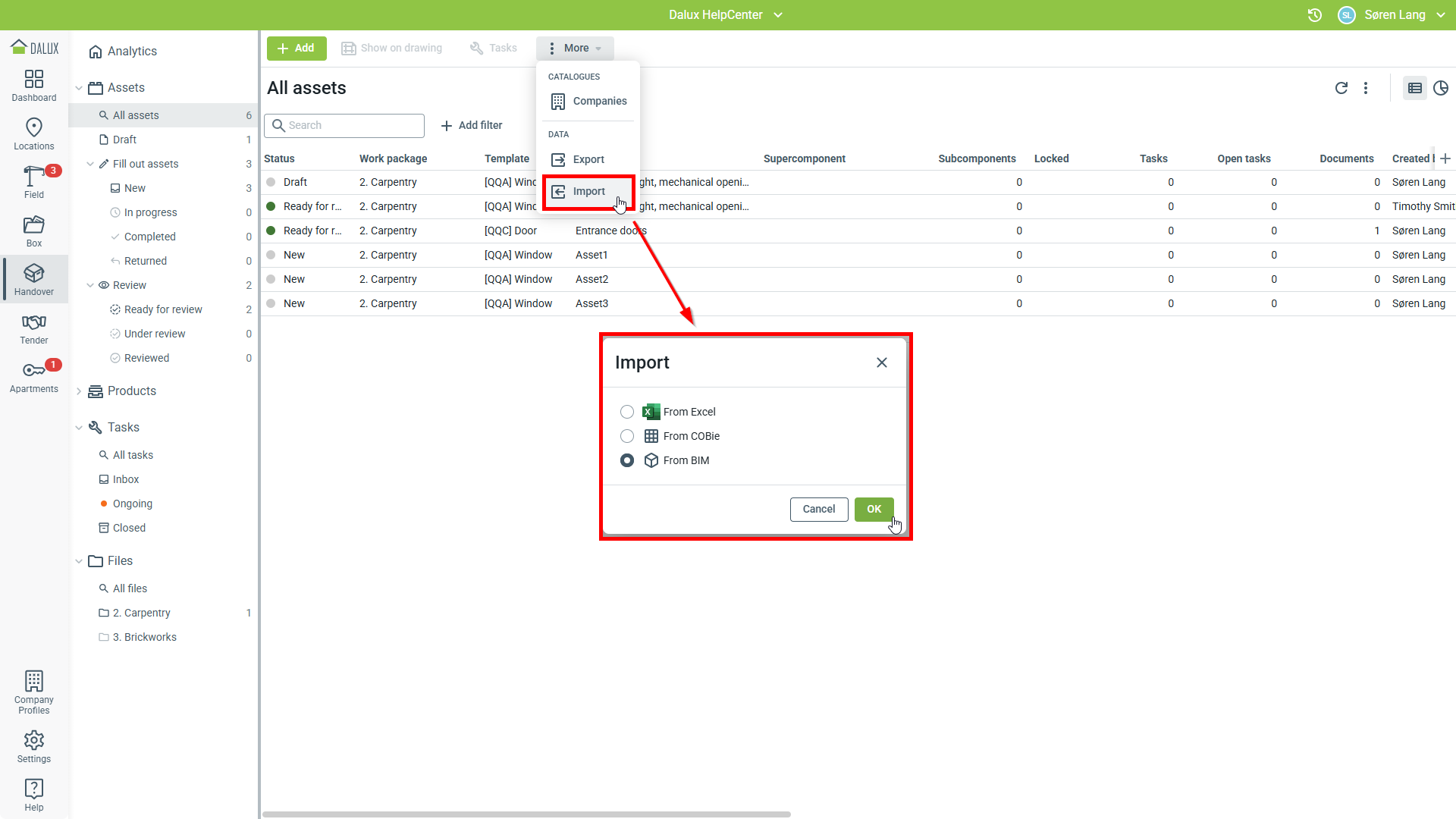

Rozpocznij przechodząc do:
Handover
Assety
Wszystkie Assety
Więcej
Importuj.
W oknie modalnym kliknij Z BIM i następnie 'OK'.

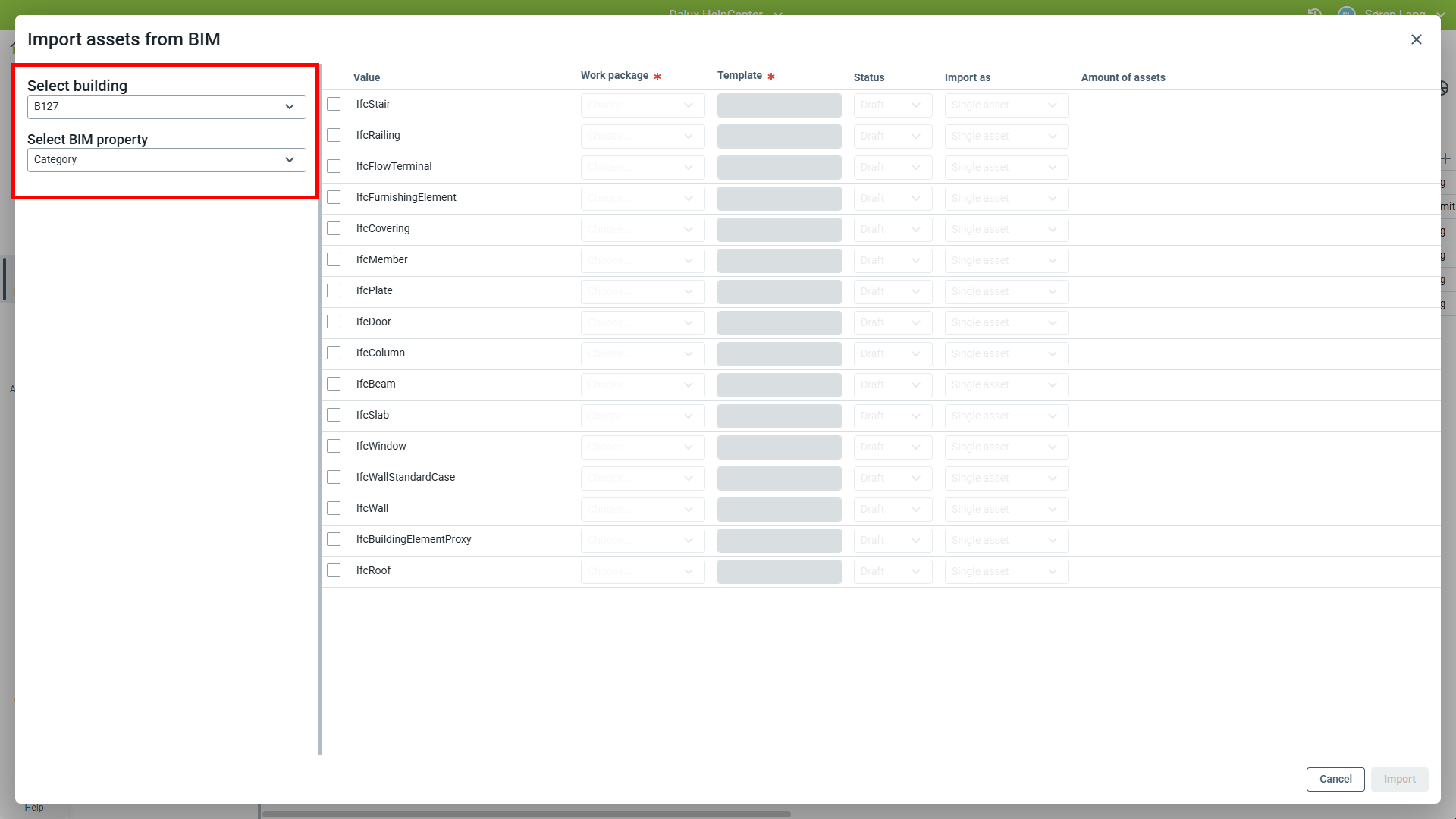

Otworzy się nowe okno. W dwóch menu rozwijanych można wybrać budynek i właściwości BIM.
W tym przykładzie używamy prostego modelu BIM i będziemy filtrować na podstawie właściwości BIM 'Kategoria'.

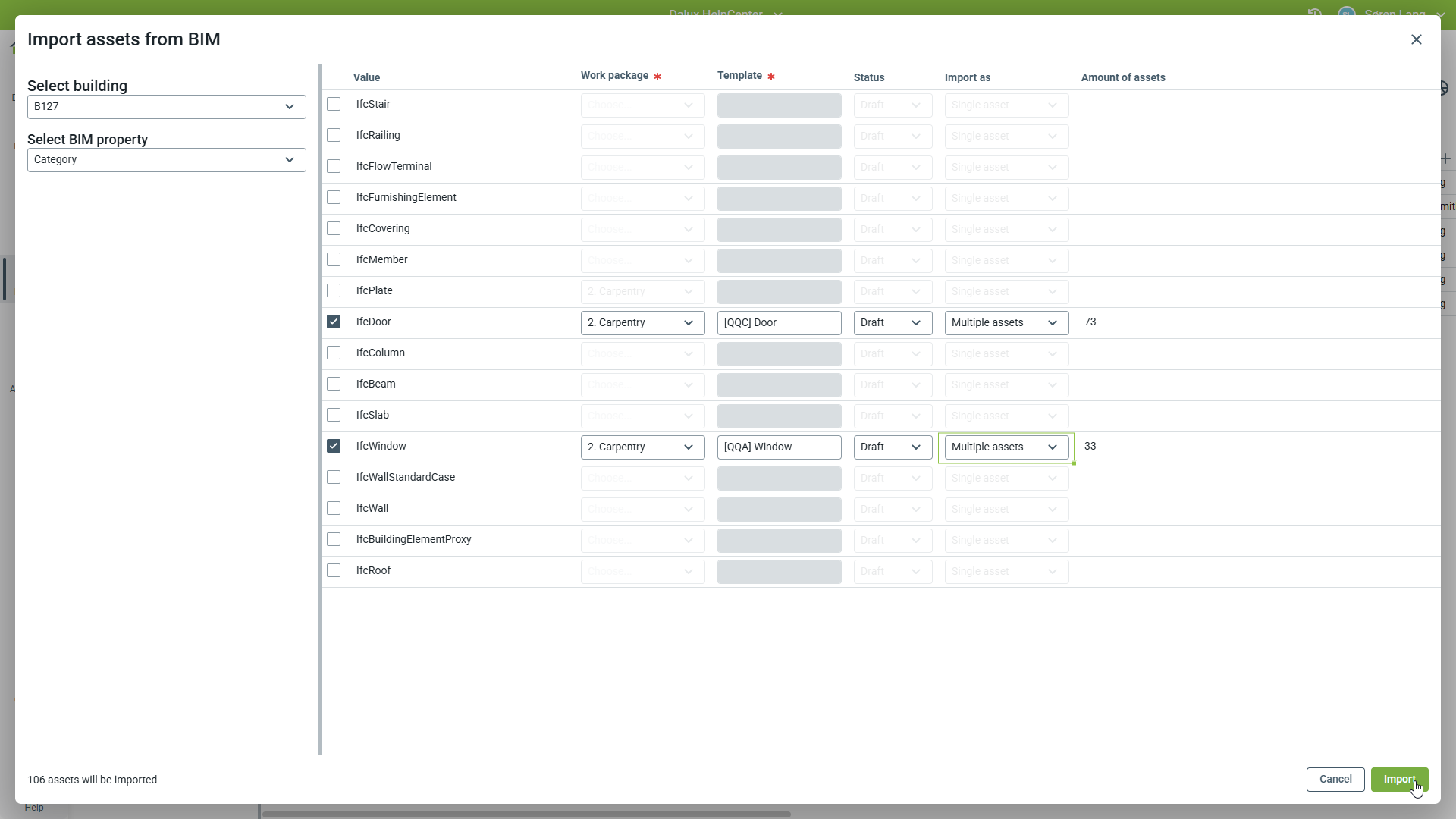

Podczas wybierania wartości do importu z listy należy najpierw wybrać pakiet roboczy i szablon, zanim będzie można je zaimportować. Możliwe jest określenie statusu komponentu i wybór pomiędzy importem jednego komponentu a importem wielu komponentów.
- Pojedynczy komponent = zostanie utworzony jeden komponent zawierający wszystkie obiekty.
- Wiele komponentów = tworzonych będzie wiele komponentów, po jednym na każdy obiekt.
Typowym podejściem jest pojedynczy komponent.
Można edytować wiele pól jednocześnie, używając zielonego selektora metodą przeciągnij i upuść.
Po zakończeniu kliknij na 'Importuj'.
Komponenty zostaną importowane i będą widoczne w Handover.

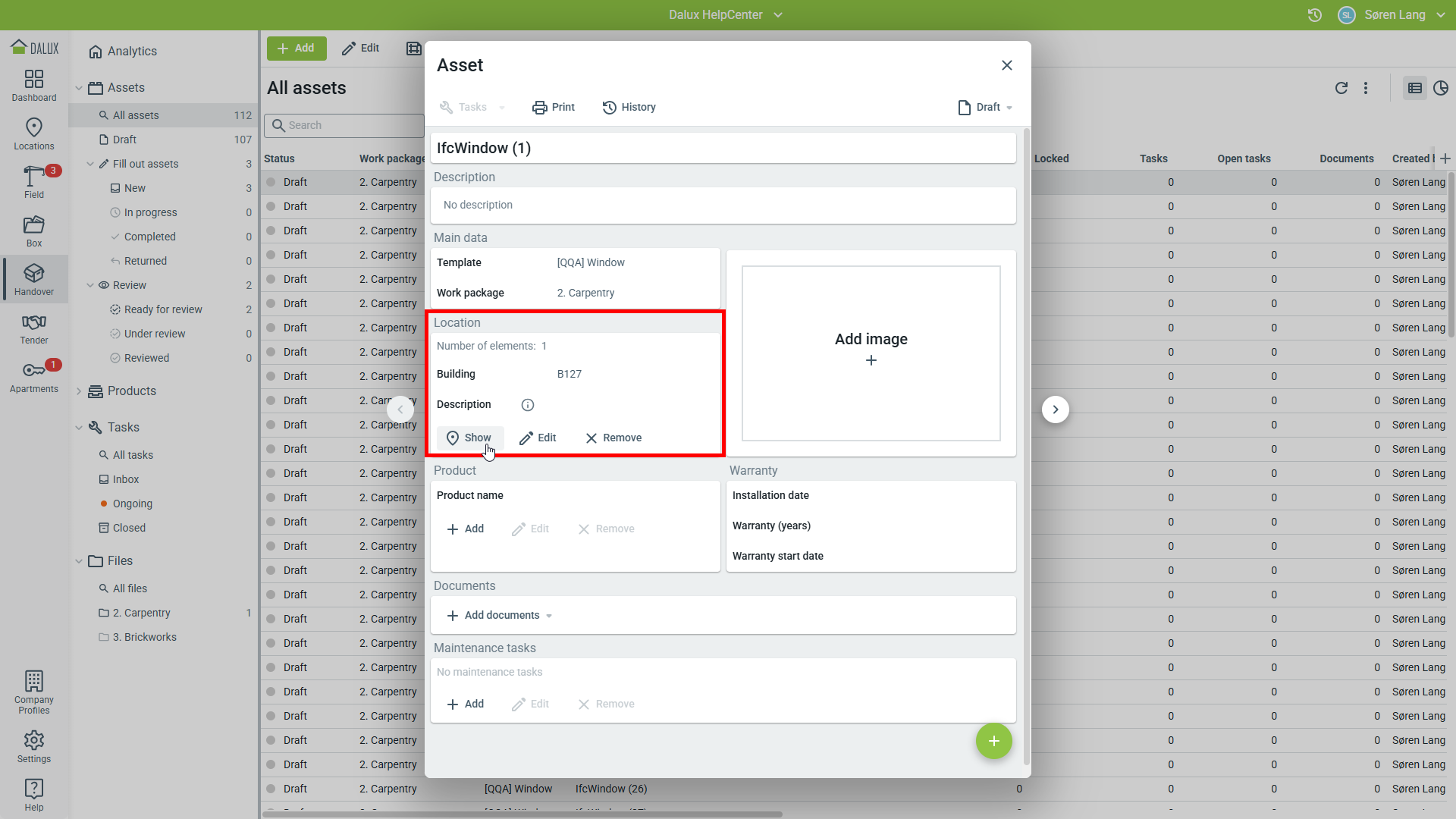

Gdy komponenty są importowane z modelu BIM, dane lokalizacyjne są automatycznie zapisywane na komponencie.
