Rewizje dokumentów i rysunków są powszechne w budownictwie. Ten artykuł dotyczy porównania dwóch wersji tego samego dokumentu PDF, rysunku lub modelu bezpośrednio w Dalux.
Porównaj dwie wersje dokumentu PDF
Jeśli masz wiele wersji dokumentu PDF w Box, możesz porównać te pliki bezpośrednio w Dalux, aby wykryć jakiekolwiek zmiany.

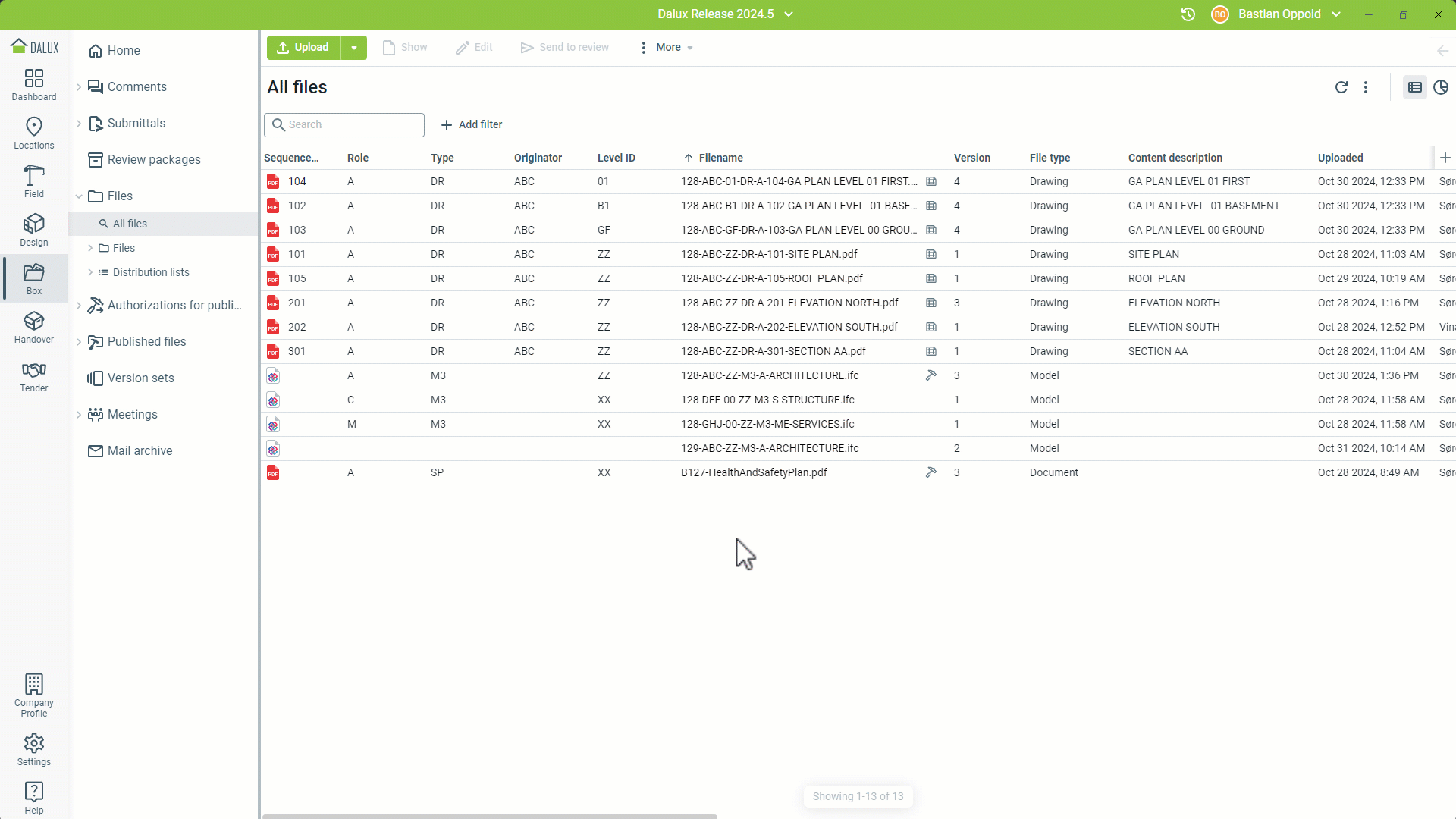

Otwórz dowolny dokument z Box, który spełnia te kryteria, i kliknij opcję Porównaj wersje. W ten sposób otworzą się aktualna i poprzednia wersja tego dokumentu.
Możesz zmienić wersje, które chcesz porównać, klikając na okno wyboru na górze dokumentów.
Przewijanie przez dokument wielostronicowy lub przybliżanie dokumentu odbywa się jednocześnie dla obu wersji, więc zawsze możesz porównywać poprawne informacje.
Jeśli chcesz porównać różne części dokumentu w innych wersjach, przesuń zamek na dole, aby odblokować synchronizację obu dokumentów. Możesz wtedy poruszać się po wersjach niezależnie. Ponownie przesuń zamek, aby zsynchronizować wersje.
Porównaj dwie wersje rysunku
Jeśli projekt ma Dalux Box Pro, można porównać dwie wersje tego samego rysunku bezpośrednio w Dalux. Aby to zrobić, otwórz rysunek z więcej niż jedną przesłaną wersją.

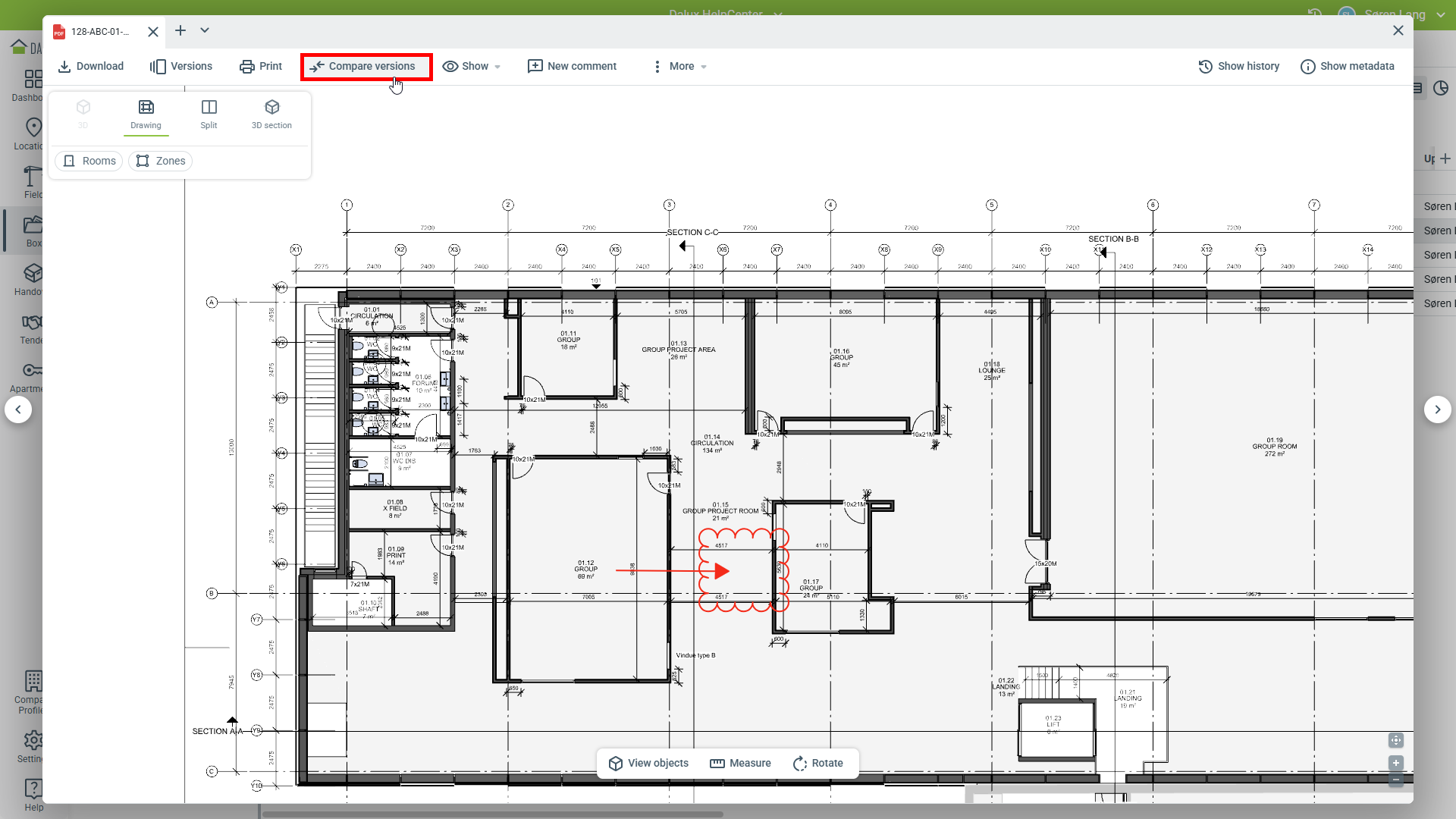

Następnie kliknij Porównaj wersje.

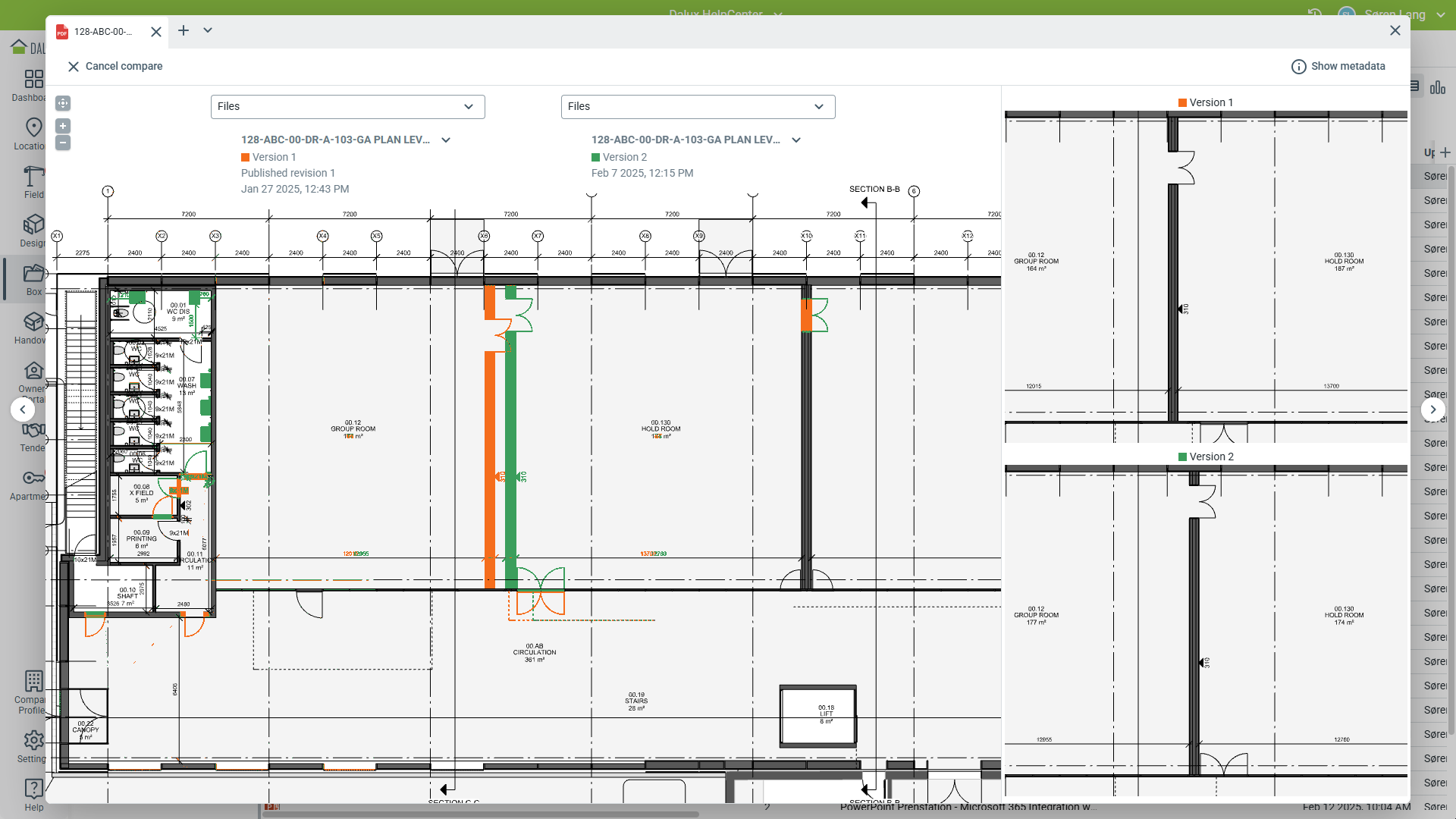

Dalux domyślnie otworzy dwie najnowsze wersje i porówna je ze sobą. Najnowsza wersja jest zielona, a poprzednia jest pomarańczowa.
Zmień wersję klikając przycisk rozwijany obok każdej z wersji.
Zmiany między wersjami można wtedy łatwo zauważyć dzięki pomarańczowym lub zielonym liniom. Kolory oznaczają wybrane wersje rysunku. Jeśli między wersjami nie ma zmian, nie ma zmiany koloru.
Wyrównaj rysunki
Jeśli rysunki nie są wyrównane, zwykle dzieje się tak dlatego, że zostały utworzone z różnymi ustawieniami PDF.
Możesz wyrównać je ręcznie, wyrównanie nie jest zapisywane na rysunku i trzeba je ponownie wyrównać przy następnym porównaniu rysunków.

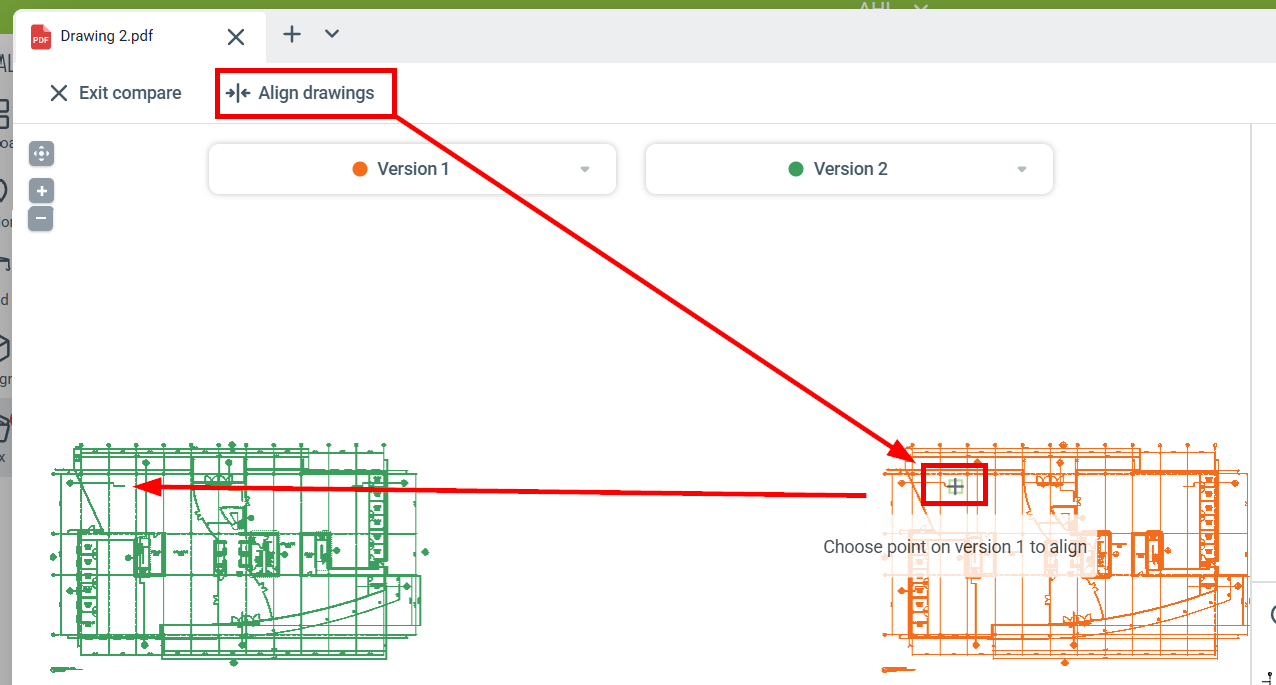

Kliknij na Dopasuj rysunki
'Wybierz punkt w starszej wersji'
'Wybierz ten sam punkt w nowszej wersji'
Porównaj wersje modelu w aplikacji Dalux Desktop
Informacje techniczne
Aby porównać swoje modele 3D, musisz użyć aplikacji Dalux Desktop na swoim komputerze. Porównywanie modeli nie jest dostępne w aplikacji webowej. Możesz przeczytać więcej o tym, jak pobrać aplikację tutaj: Pobieranie aplikacji desktopowej Dalux
Czytaj więcej
Jeśli chcesz dowiedzieć się więcej o porównywaniu modeli w Design, przeczytaj ten artykuł: Jak używać Design.
Możesz znaleźć budynek w
Ustawienia
Lokalizacje
Budynek lub zlokalizuj pliki budynku w
Box.
Możesz porównywać modele tylko z dwiema lub większą ilością wersji.

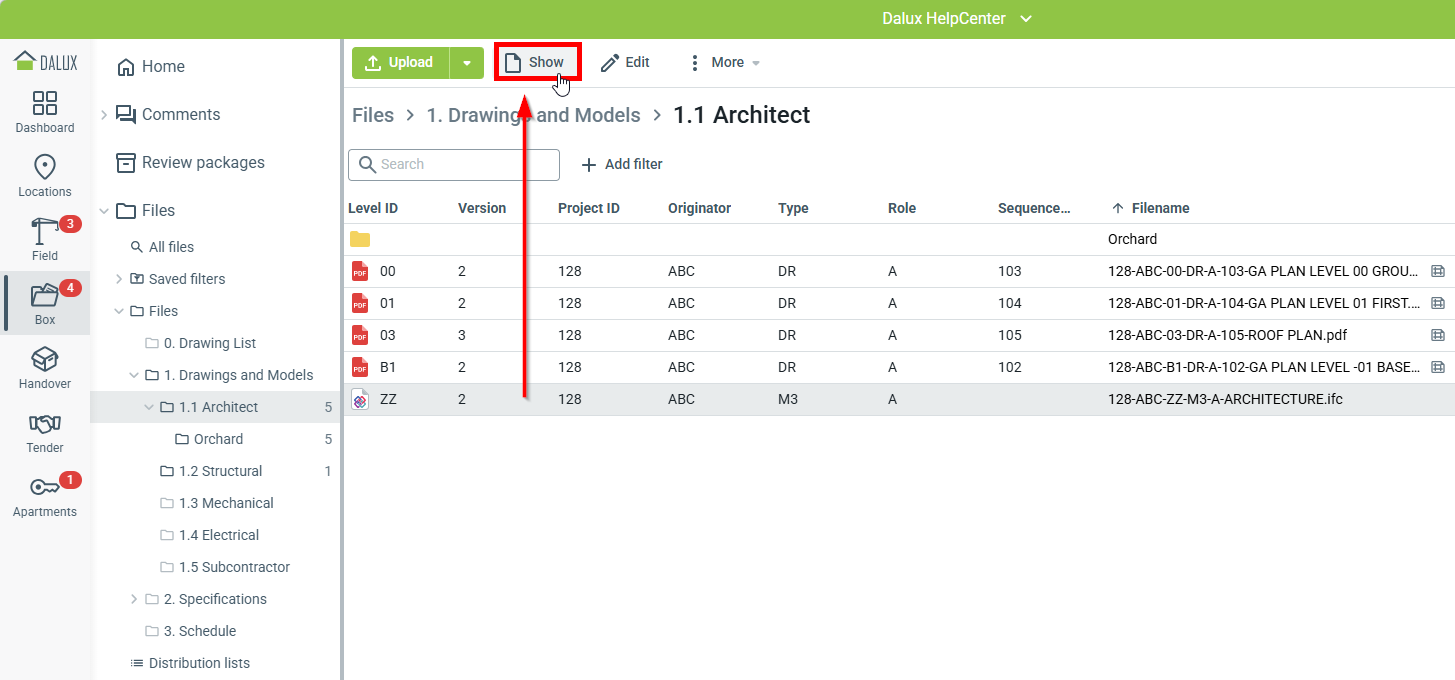

Wybierz model, który chcesz porównać, a następnie kliknij Wyświetl.
To otwiera model, a następnie możesz kliknąć Porównaj wersje.

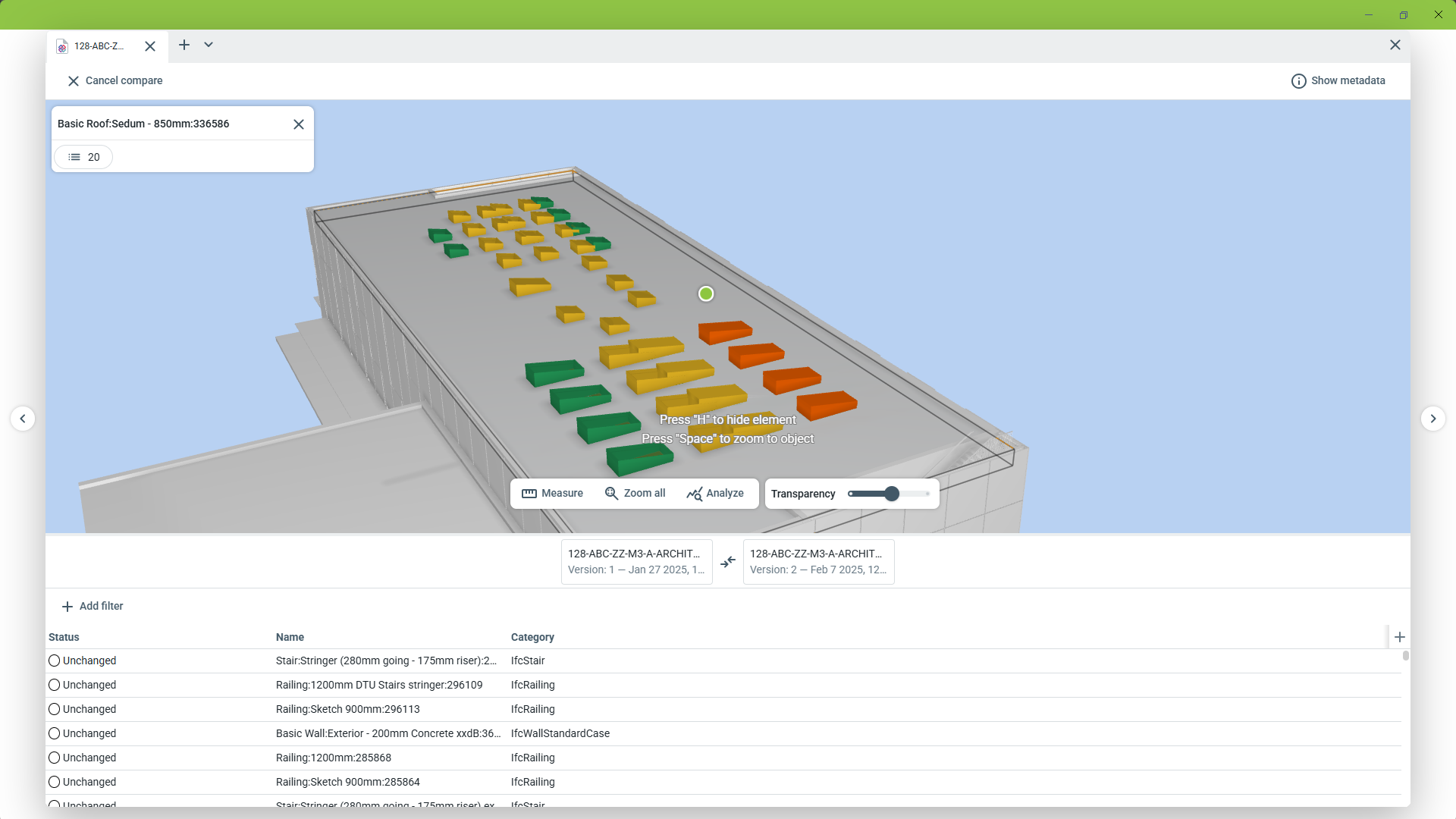

Teraz możesz porównać różne wersje modeli. Na dole okna możesz zmienić, które wersje chcesz porównać.

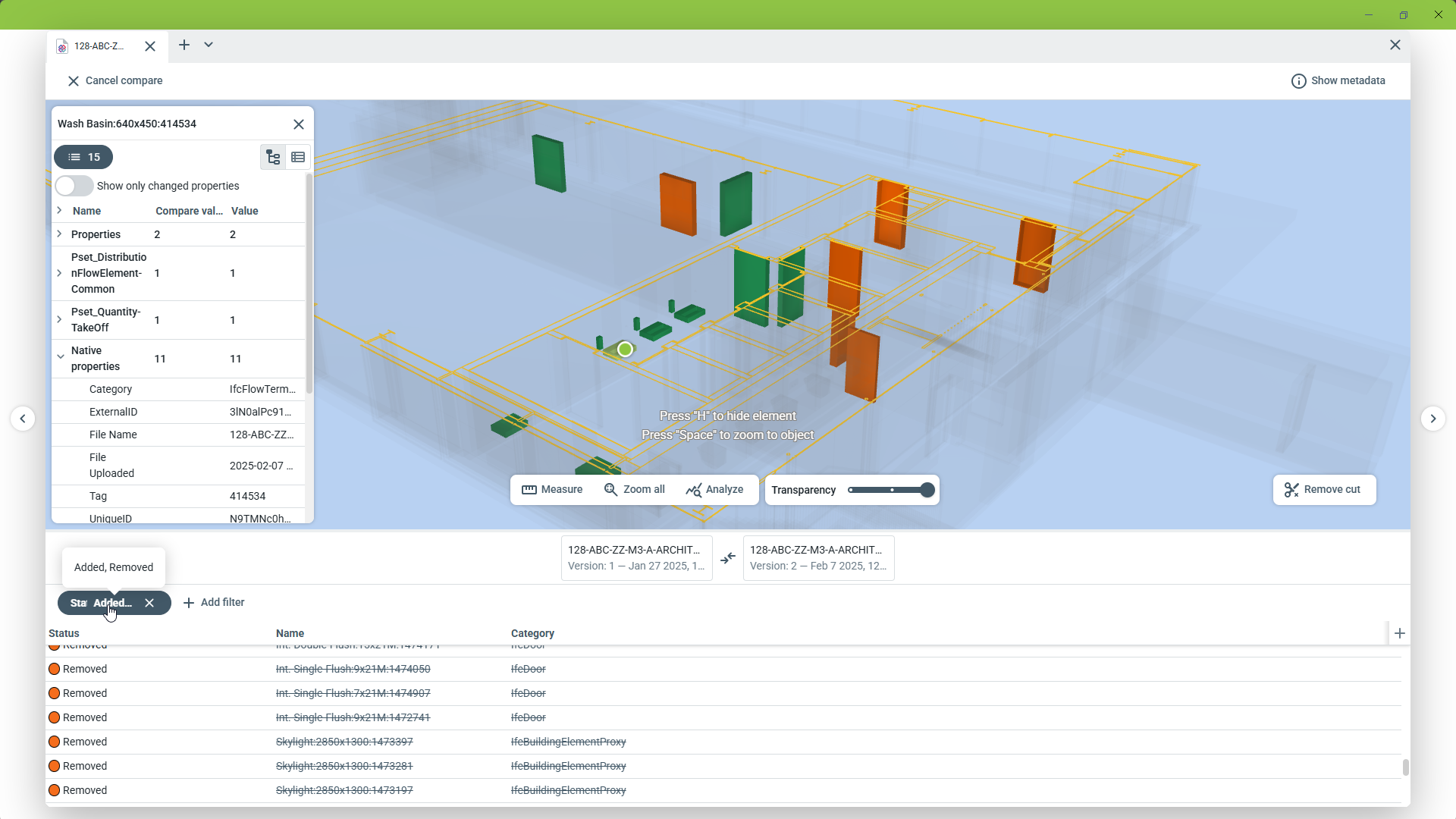

Możesz użyć widoku listy na dole, aby tworzyć filtry albo klikać na obiekty, aby zobaczyć, które właściwości zostały zmienione.
