Hvordan utføre kontroller i modellvalidering

Verktøyet for modellvalidering lar brukere sette krav for kollisjoner og avstander mellom objekter i modellene sine uten å måtte vente på tilbakemelding fra en annen part. Brukere med tilgang kan selv evaluere modeller ved å bruke funksjonen.

Verktøyet gjør det mulig å analysere om objekter oppfyller prosjektets krav til kollisjoner og avstander ved å anvende dem på modellen i Dalux, og gir brukerne umiddelbart den informasjonen de trenger for enten:

• Gjøre nødvendige endringer i modellprogramvaren
• Samarbeid med andre prosjektdeltakere ved å kommentere objekter som ikke oppfyller kravene
• Bestemme seg for å ignorere problemet med sammenstøt/klarering hvis det ikke er relevant

Hvordan bruke modellvalidering for kontroller

For å bruke funksjonen, gå til DesignVelg bygningVelg filområdeModellvalidering.

Du kan utføre sjekker som er satt opp av prosjektadministratoren din, gruppeadministratoren eller deg selv.

For å lære hvordan du setter opp sjekker for deg selv, les denne artikkelen: Hvordan sette opp modellvalidering

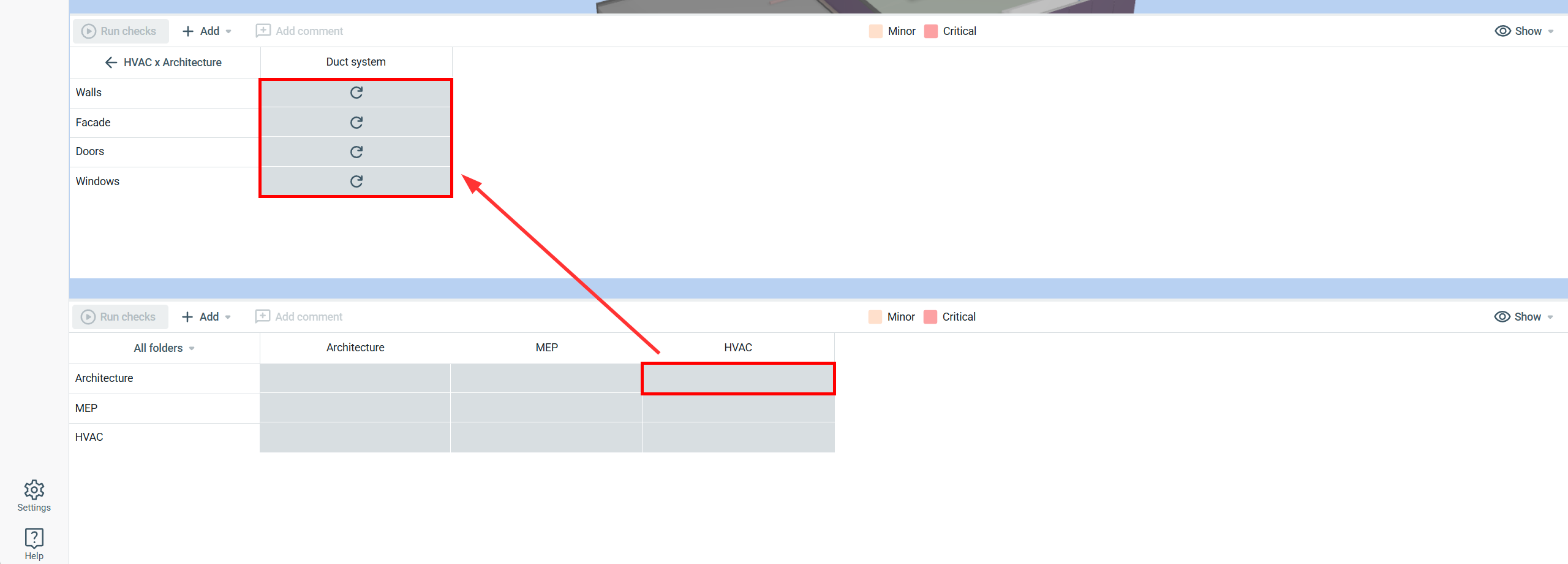

Du kan raskt utføre alle tilgjengelige sjekker ved å klikke på Kjør sjekker. For å kjøre spesifikke kontroller, klikk på cellen i valideringsmatrisen og velg deretter cellen til de spesifikke objektgruppene.

Dette gir en oversikt over alle kollisjoner og avstander, gruppert etter konflikterende elementer og sortert etter de med flest konflikter.

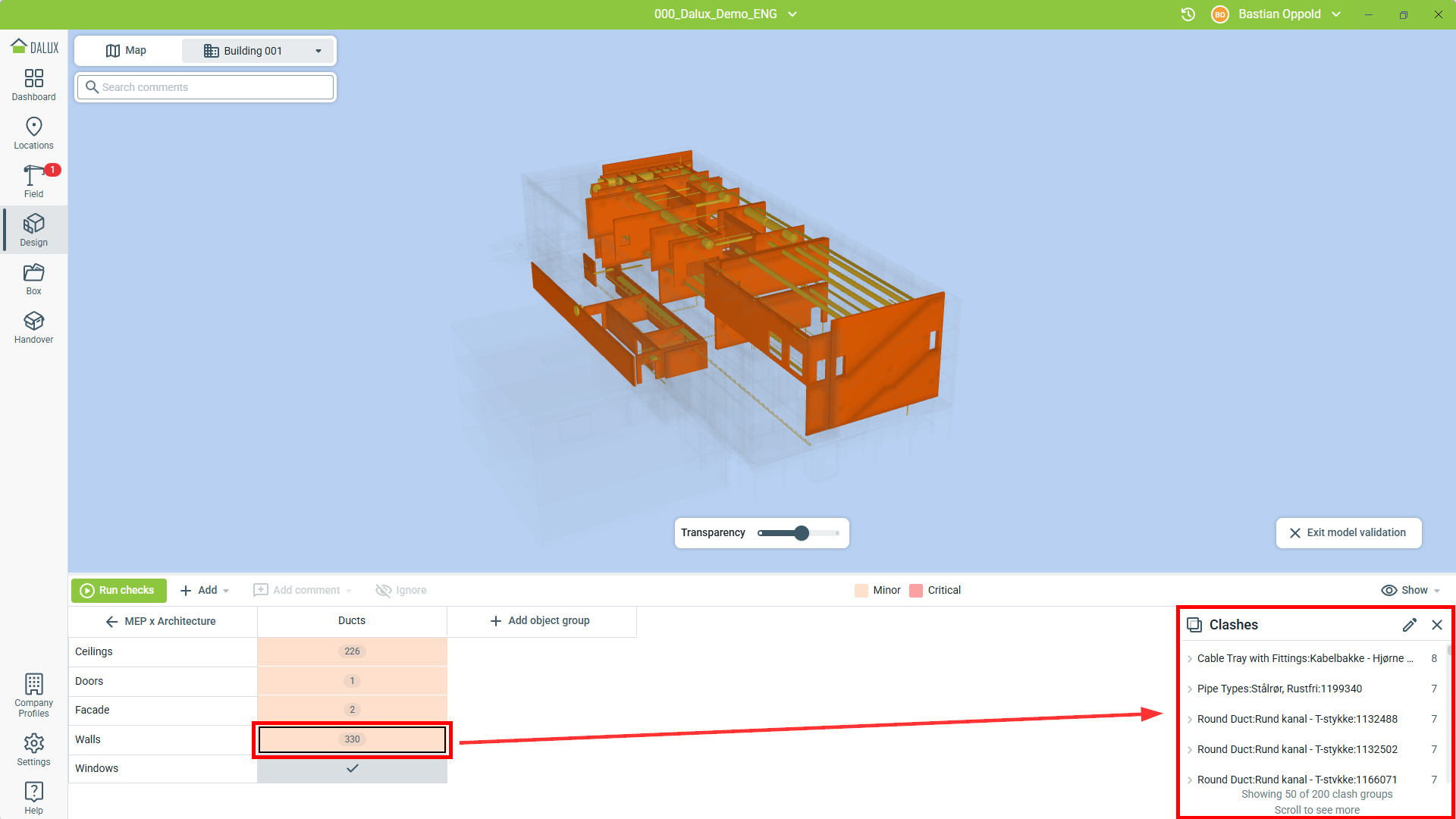

Klikk enten på oppføringen i listen eller på et element i visningen for å se de spesifikke 3D-objektene som bryter reglene.

Når du velger et objekt, vil du få en liste over alle de individuelle objektene som har problemer med det valgte objektet. På denne måten kan du velge de individuelle objektene for å se bare denne ene kollisjonen/problemet og evaluere det ved å kommentere på det eller ignorere det hvis kontrollen ikke er relevant for deg.

Herfra kan du bruke resultatene til å opprette kommentarer for andre designdeltakere, eller du kan oppdatere din egen modell for å ta fatt i eventuelle problemer.

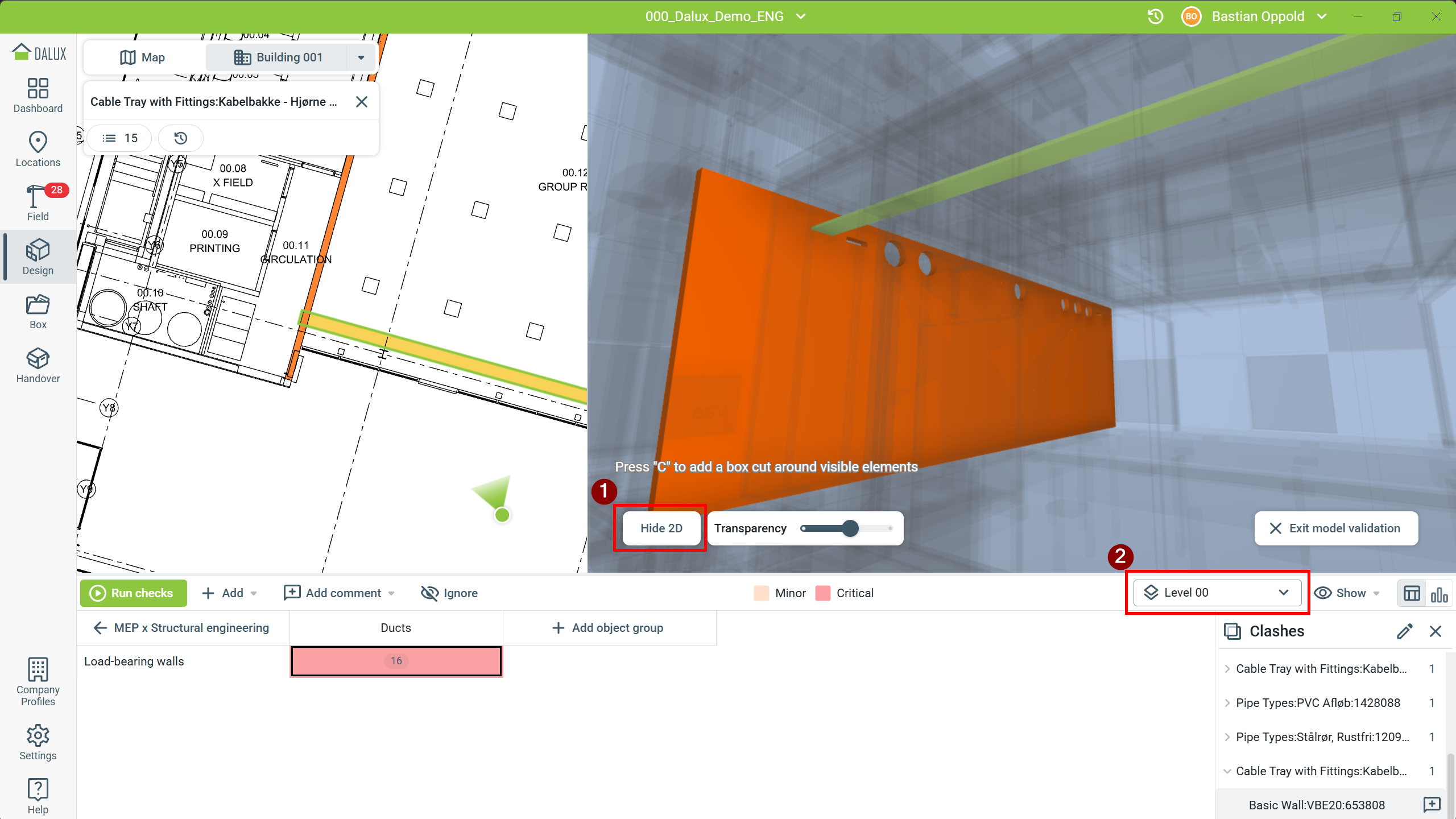

Åpne konfliktene fra delt visning, eller klikk på 'Vis 2D/Skjul 2D' (1) for å gå til delt visning etterpå. Velg konflikter eller klareringer fra listen, eller klikk på 3D-elementet for å vise de kolliderende elementene på tegningen. Nivåvelgeren (2) lar deg bytte mellom nivåer.

Opprett kommentarer

For å samarbeide med andre kan du kommentere på kollisjoner både per objekt og per enkeltkollisjon. Kommentar på et objekt inkluderer alle tilknyttede saker i én kommentar.

Kommentarene vil bruke kommentartypene og kommunikasjonsflytene som allerede er satt opp i prosjektet.

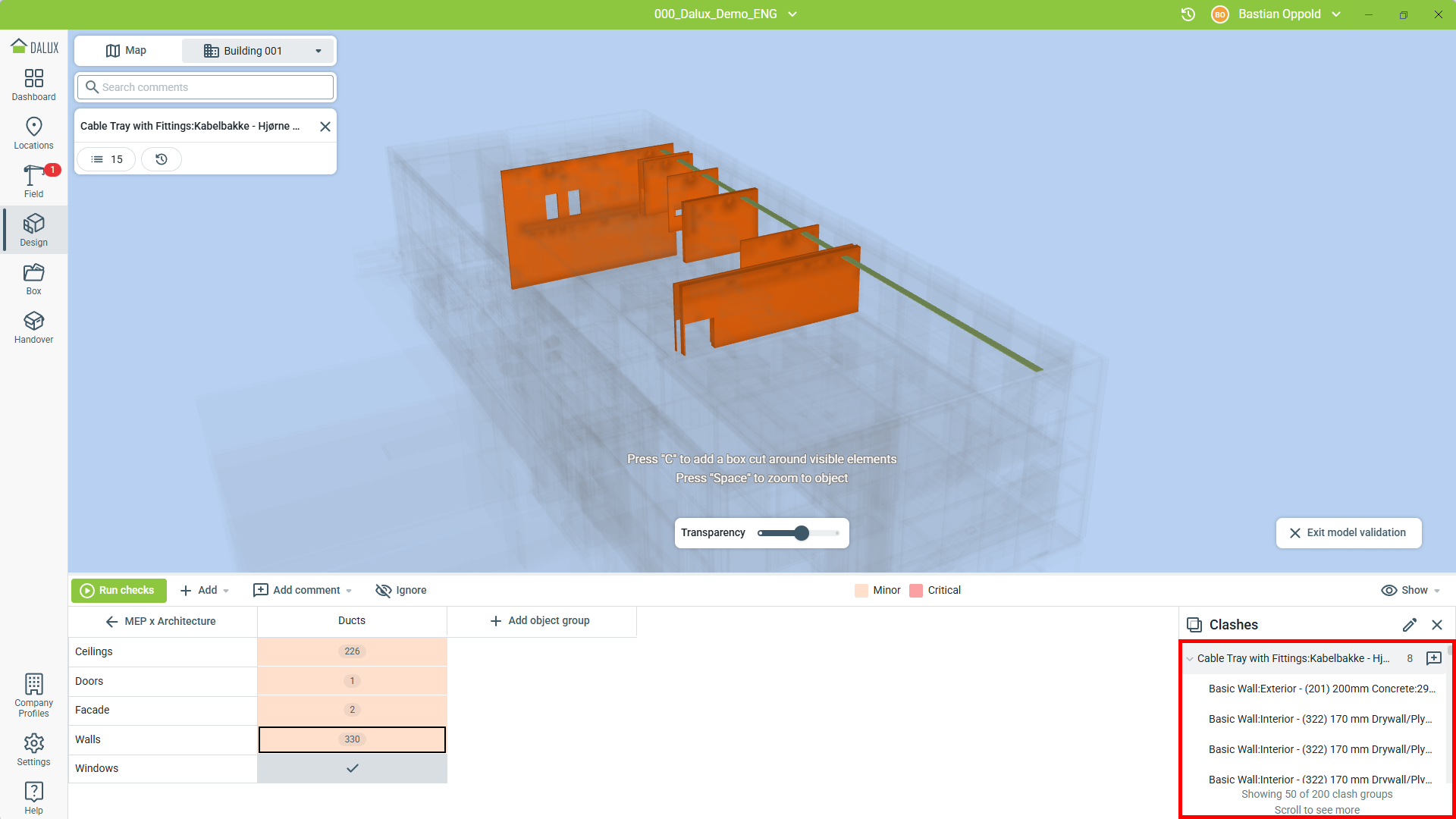

I dette eksemplet kolliderer en kanal med flere vegger. Du kan enten endre ditt eget design for å løse denne kollisjonen, eller du kan opprette en kommentar for å koordinere nødvendige endringer med andre prosjekterende.

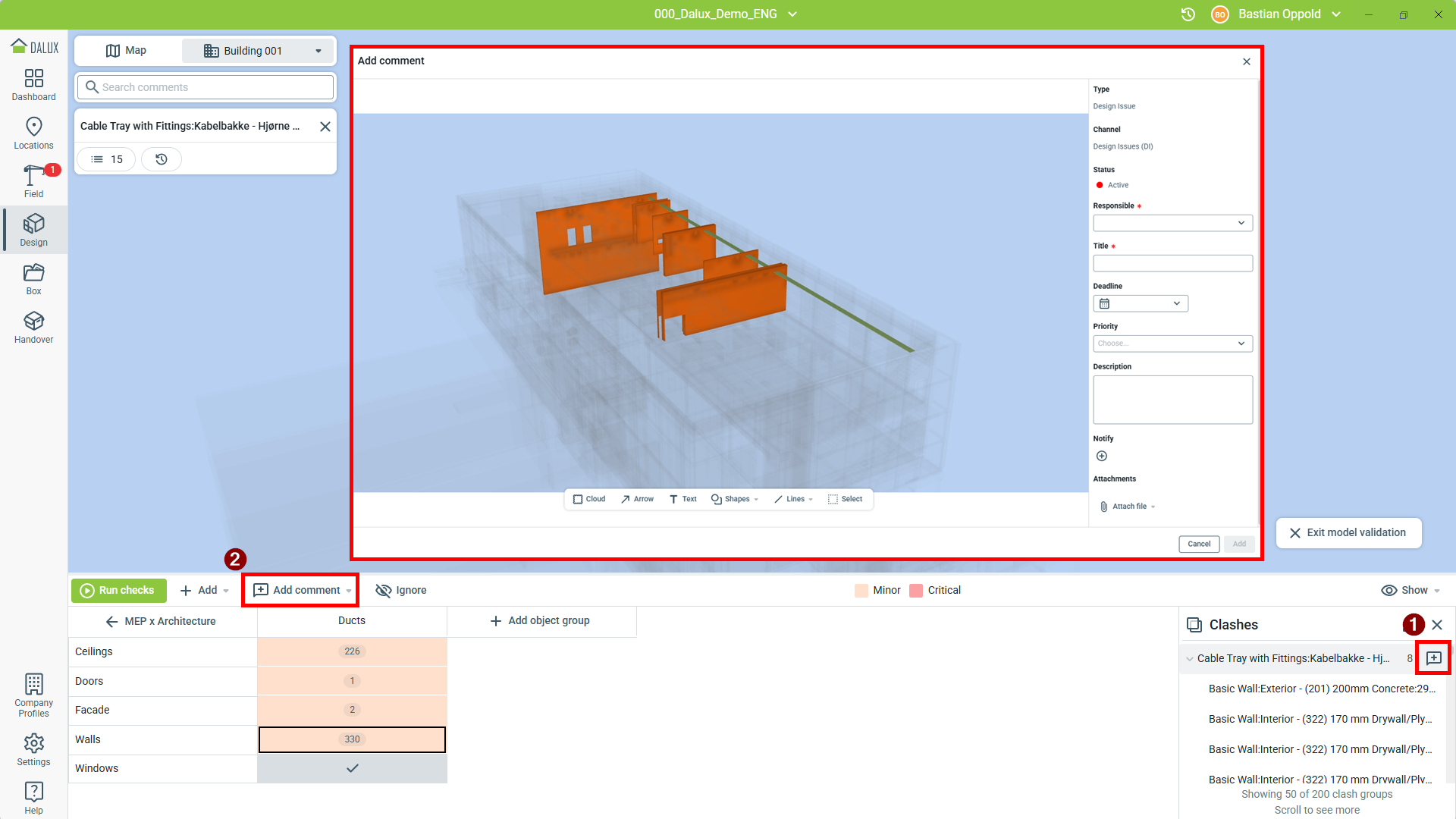

For å kommentere et problem, velg objekt/gruppe eller det enkelte problemet og klikk enten på ved siden av problemet (1) eller på Tilføy kommentar i verktøylinjen (2):

Velg deretter passende type og kommunikasjonsflyt for kommentaren og fyll ut informasjonen for kommentaren.

Ignorer

Hvis et problem verken er relevant for deg eller du ikke trenger å se det, kan du velge å ignorere det.

'Ignoreringer' er personlige, så andre prosjektaktører vil fortsatt kunne se problemet, og det vil ikke bli markert som ignorert for dem.

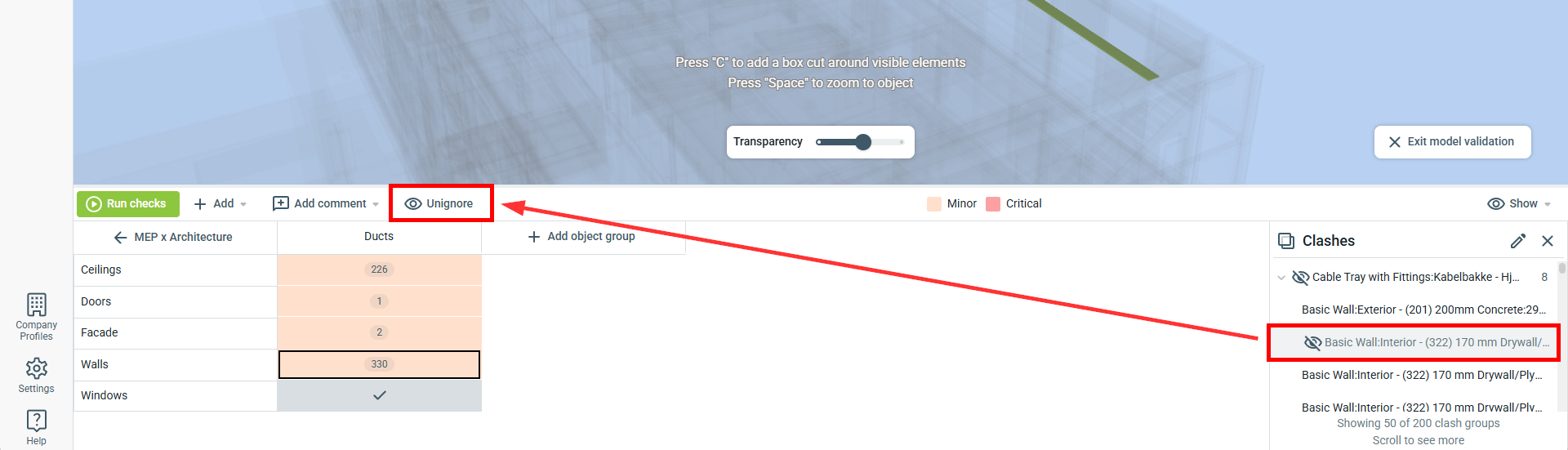

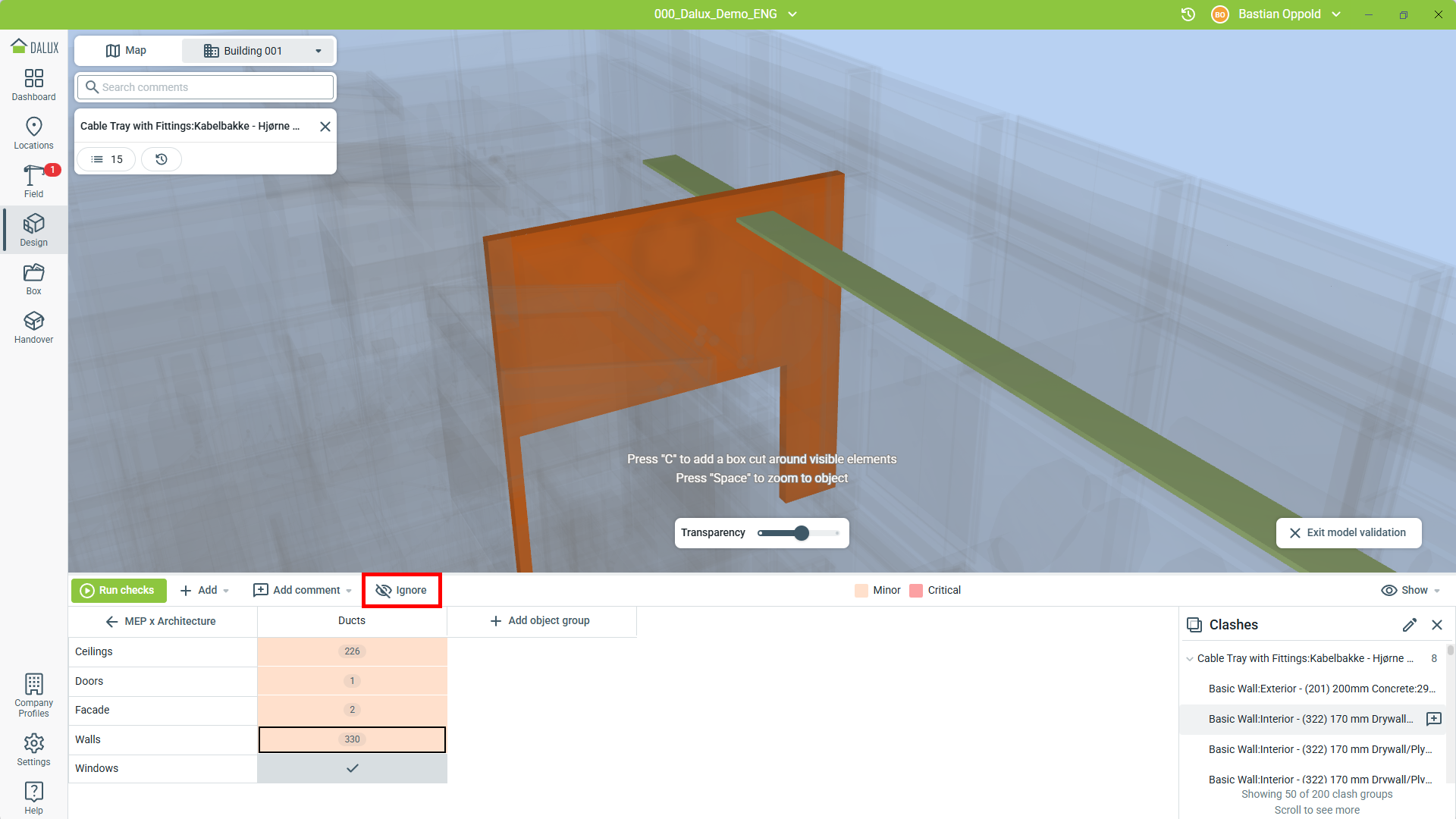

For å ignorere et problem, velg problemet, og klikk deretter Ignorer:

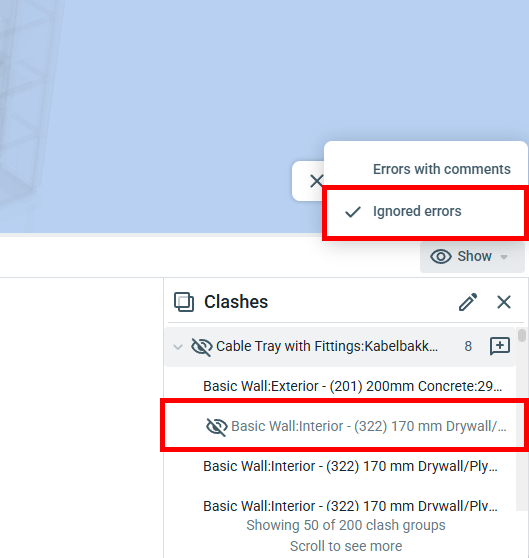

Denne kollisjonen vil ikke lenger bli vist i sjekken med mindre du eksplisitt viser ignorerte kollisjoner. For å gjøre det, velg 'Ignorerte feil' i Vis-menyen:

Ikke ignorer

Hvis problemet blir relevant igjen og du vil fjerne ignoreringen, velg problemet fra listen, og klikk Fjern ignorering i verktøylinjen.

Historikk for modellvalidering

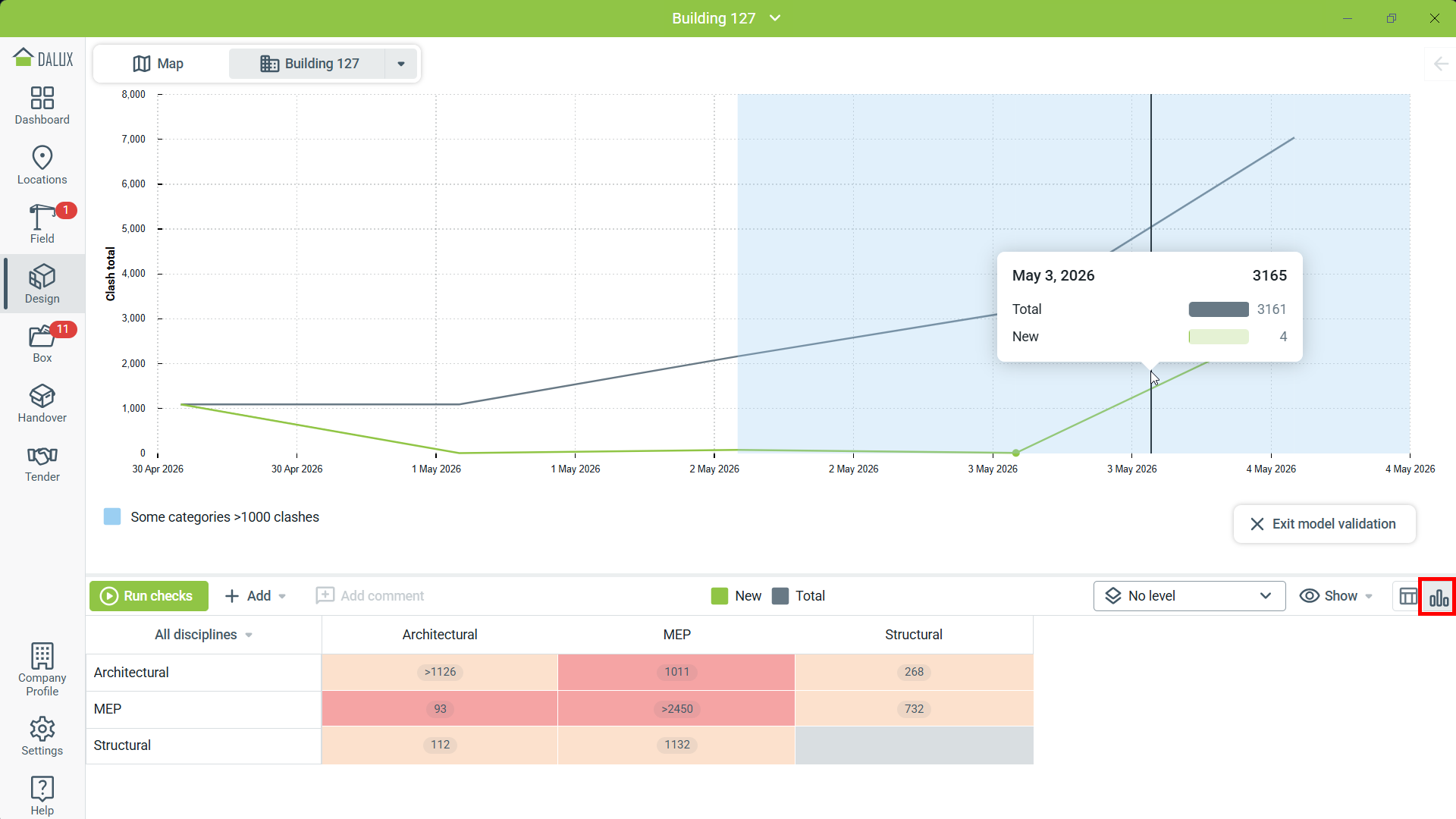

Når designere oppdaterer modellene sine og løser problemer, kan det være vanskelig å spore koordinasjonsstatusen og uløste konflikter. Bytt til diagramvisningen for å se en historikk over konflikter. Dette inkluderer det totale antallet konflikter på en gitt dag, og antallet nye og løste konflikter gjennom prosjektets tidslinje.

Klikk på cellen for to kolliderende fagområder i valideringsmatrisen for å se historikken til bare de valgte fagområdene.
