Hyperlinker på PDF-tegninger og i dokumenter

Denne artikkelen vil forklare hvordan hyperlinker er satt opp og kan brukes for raskere tilgang til tilknyttede tegninger og dokumenter som refereres til med et nummer.

Hvordan bruke hyperlenker

Hyperlinker brukes til raskt å navigere mellom tegninger og dokumenter - for eksempel, hoppe fra en plantegning til en bestemt seksjon, eller fra et dokument til tilknyttet plantegning.

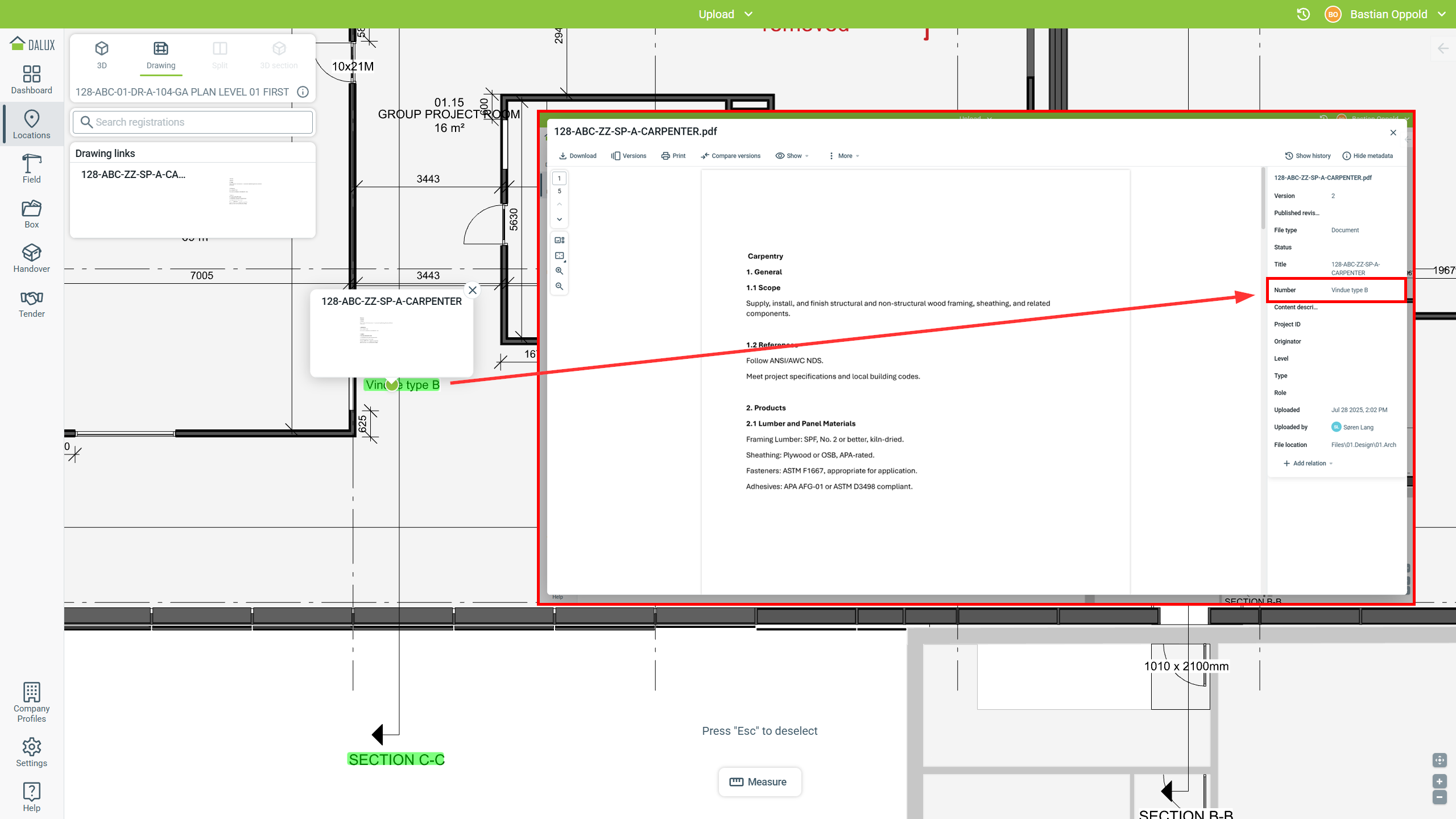

Manuelt opplastede filer viser hyperkoblinger i grønt, mens hyperkoblinger vises i blått hvis et det er opprettet ved bruk av plugin.

Bruk hyperlenker I lokasjoner

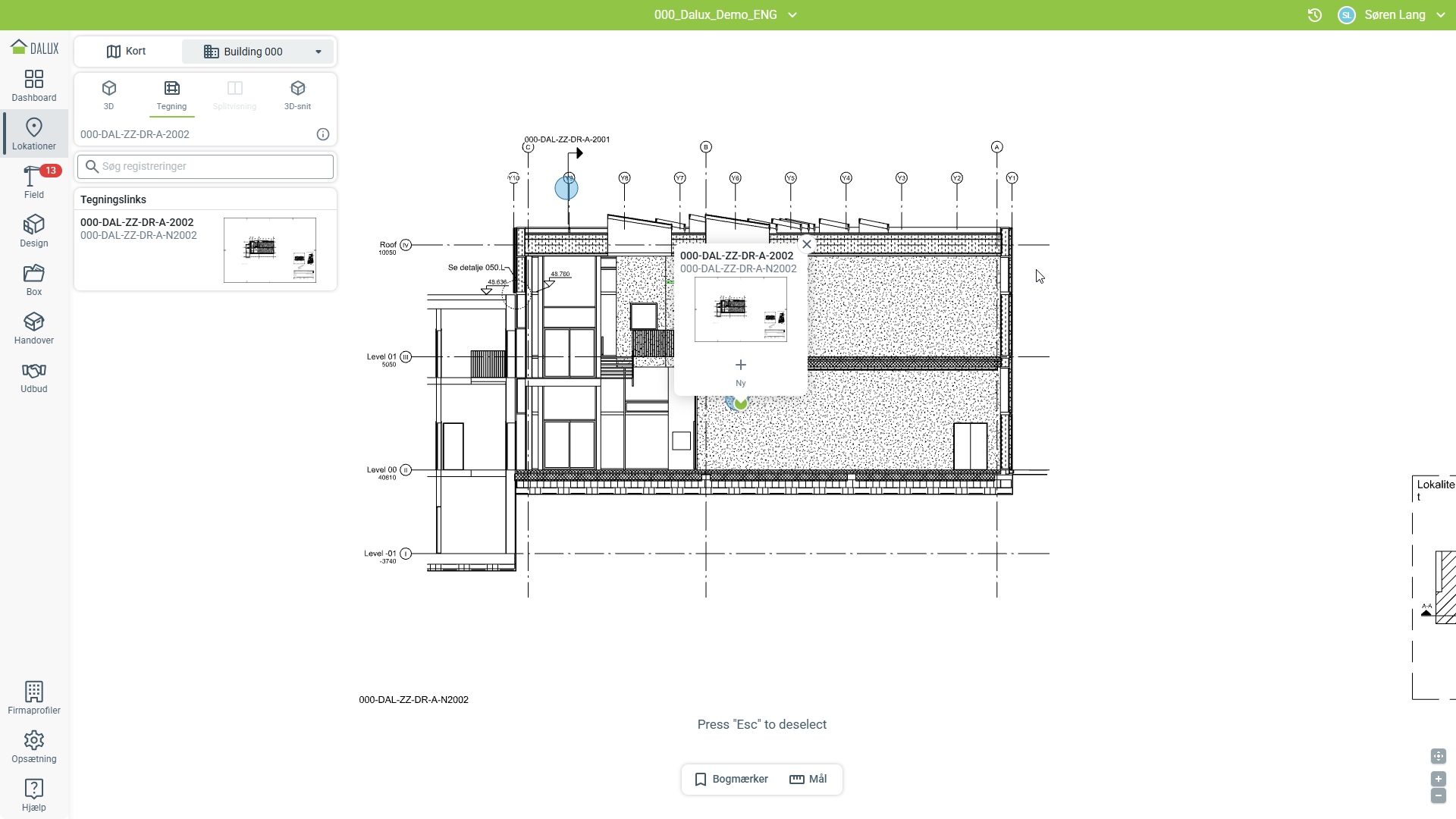

Hvis du er på Lokasjoner, kan du klikke på hyperkoblingen for å åpne den tilknyttede tegningen eller dokumentet.

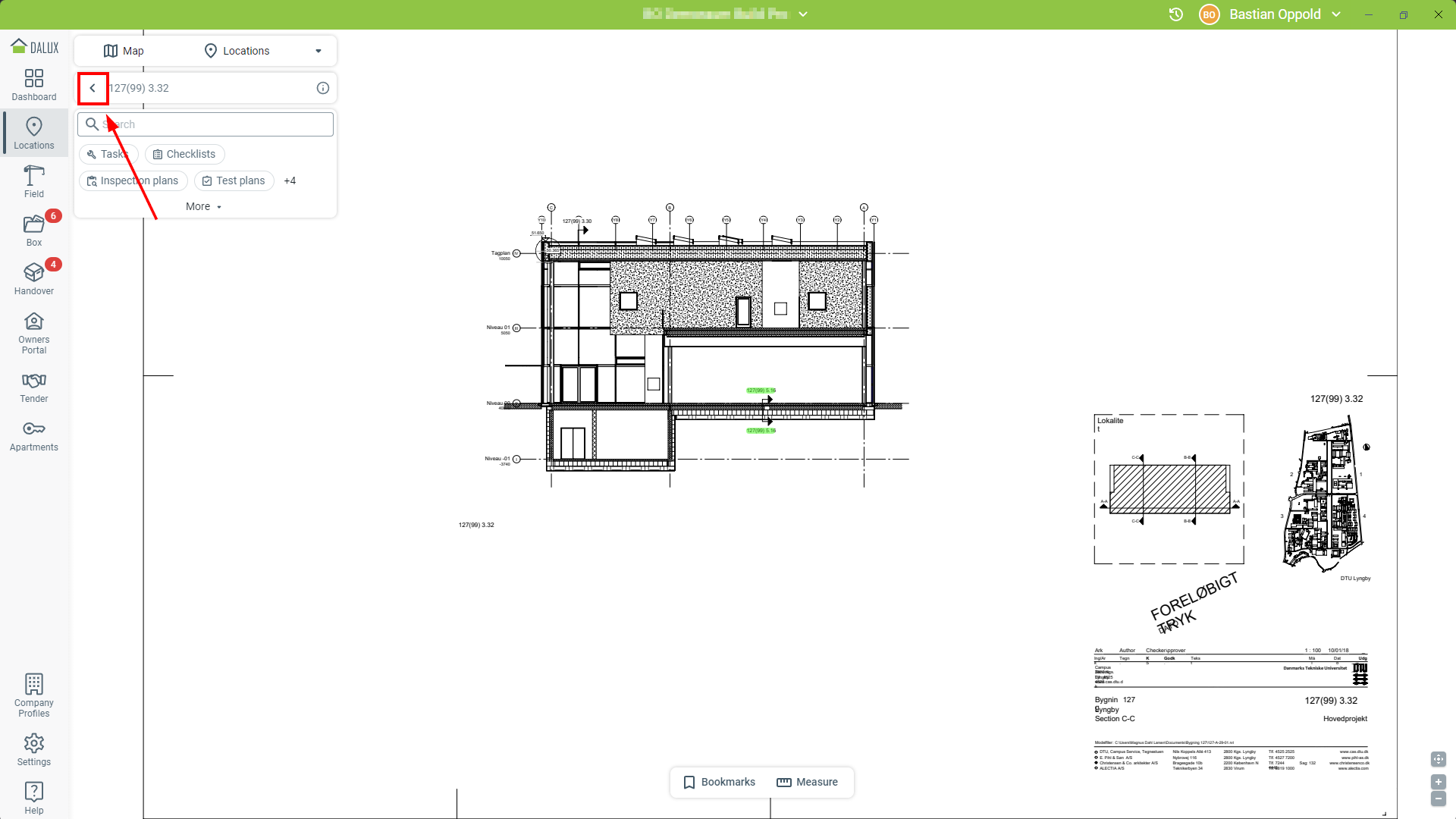

Du kan alltid bruke ikonet for å gå tilbake til forrige tegning:

Bruk hyperlenker i Box

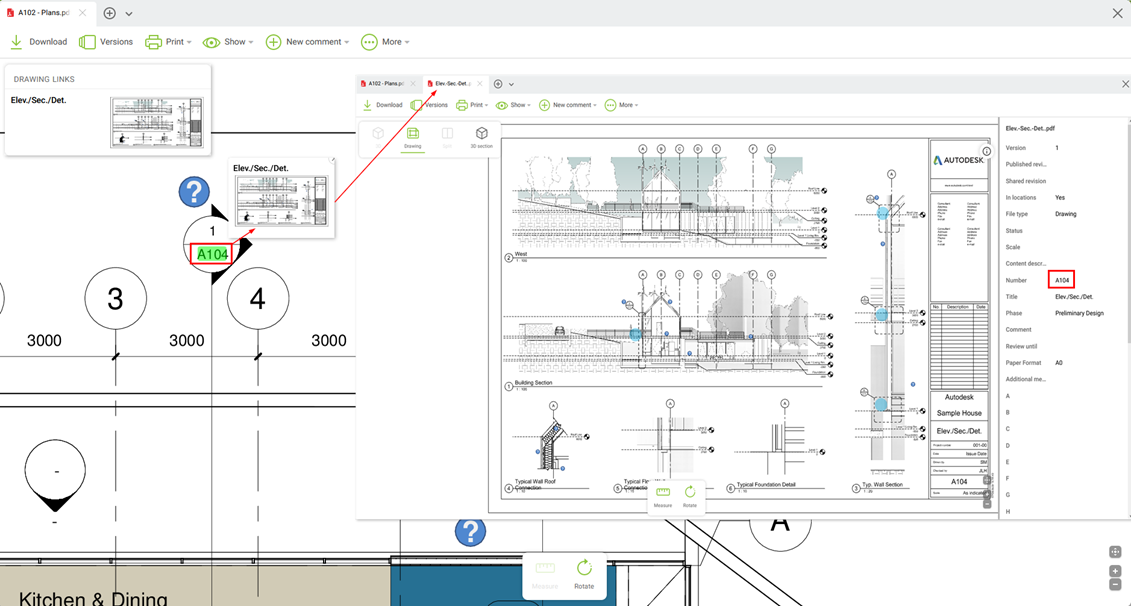

I Box vil tegninger eller dokumenter som er åpnet med en hyperlink, vises som et nytt vindu i gjeldende visning. Lenken vil alltid åpne den nyeste versjonen av filen som du har tilgang til, uansett filområde.

Hvordan sette opp hyperlenker

Oppdag filnumre på tegninger og dokumenter

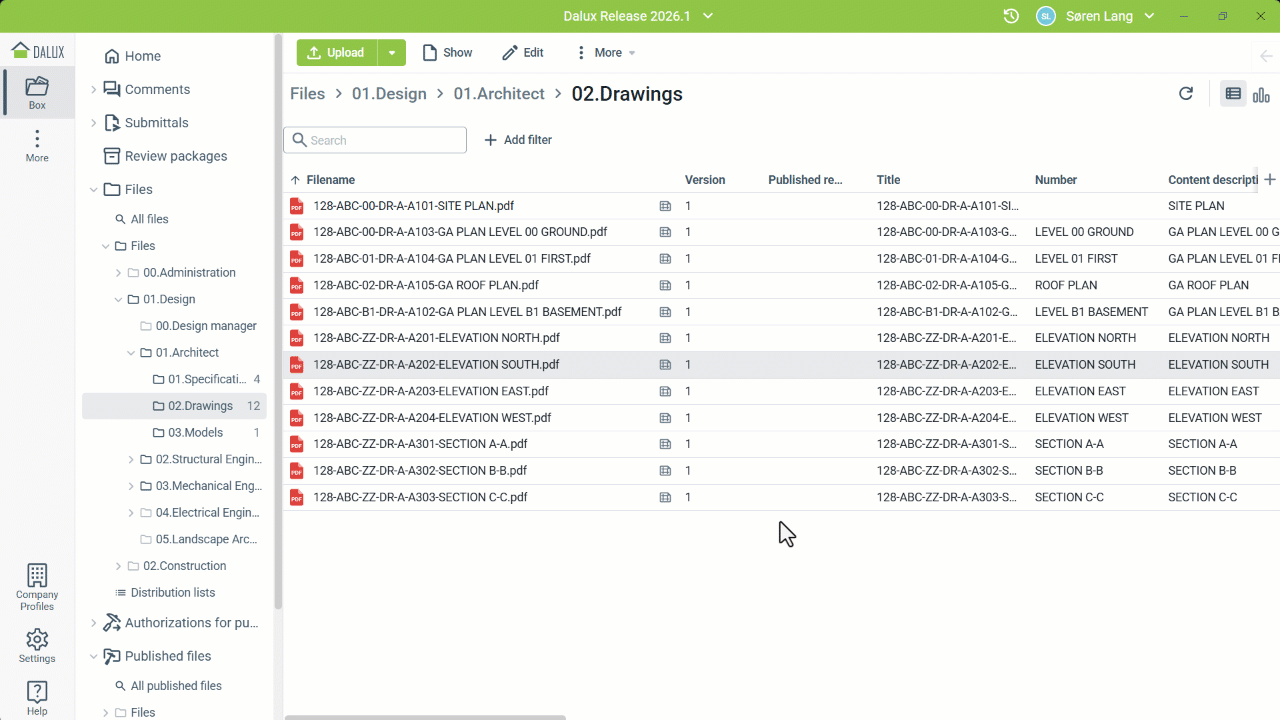

Nummeret refererer til Dalux metadatafeltet “Nummer”. Fyll ut dette feltet med den nøyaktige strengen som vises på tegningene du vil opprette en lenke på. Du kan gjøre dette enten under, eller etter opplastingen. Dalux vil deretter automatisk opprette en lenke.

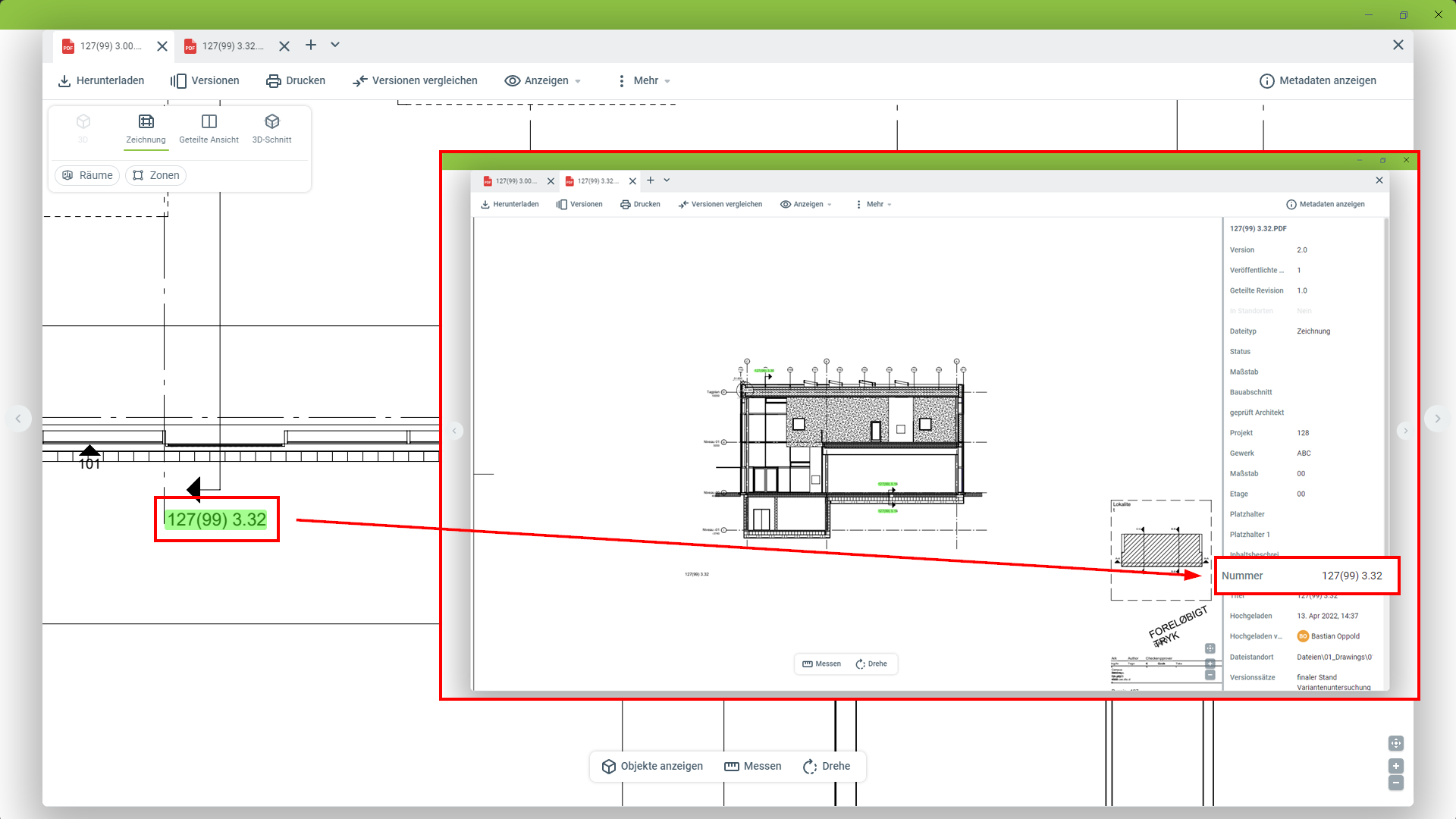

I det følgende eksempelet ble tegningen kalt "127(99) 3.32" på etasjeplanen, så den nøyaktige samme strengen legges inn i nummer-metadatafeltet. Dalux oppfatter strengen på etasjeplanen og oppretter en hyperlenke deretter.

Grunnleggende krav for hyperlenker

De grunnleggende kravene for at strengen skal bli gjenkjent er:

1. Hyperkoblinger kan bare opprettes på PDF-filer eller DWG-tegninger
2. Strengen må være lengre enn 1 tegn
3. Strengen må være kortere enn 45 tegn
4. Strengen må ha minst ett ikke-numerisk tegn (bokstav, symbol)

Tips for å lage hyperlinker

• Skrifttype: Unngå skrifttyper med for liten/stor avstand mellom tegn. Vi anbefaler å bruke font fra standardpaquets til Microsoft eller lignende.
• Mellomrom før/etter hyperlenke: Tillat spesifikke mellomrom før og etter hyperlenken for at den skal bli oppdaget.

Eksempel: I stedet for

"Vennligst se tegning A-40-EK-ST-U02 for mer informasjon"

Isoler tegningsnummeret til

"For mer informasjon, vennligst se tegning:                   A-40-EK-ST-U02"

• Skriftstil: Unngå å bruke skriftstiler som fet og kursiv.
• BIM-verktøy: Hvis programvaren har en direkte "Eksporter til PDF"-funksjon, er det sannsynlig at den bruker sin egen innebygde PDF-skriver. Bruk av skriv ut-alternativet og "Microsoft Print to PDF"-motoren kan gi bedre resultater.

Sett opp hyperlenker i BIM-programvaren

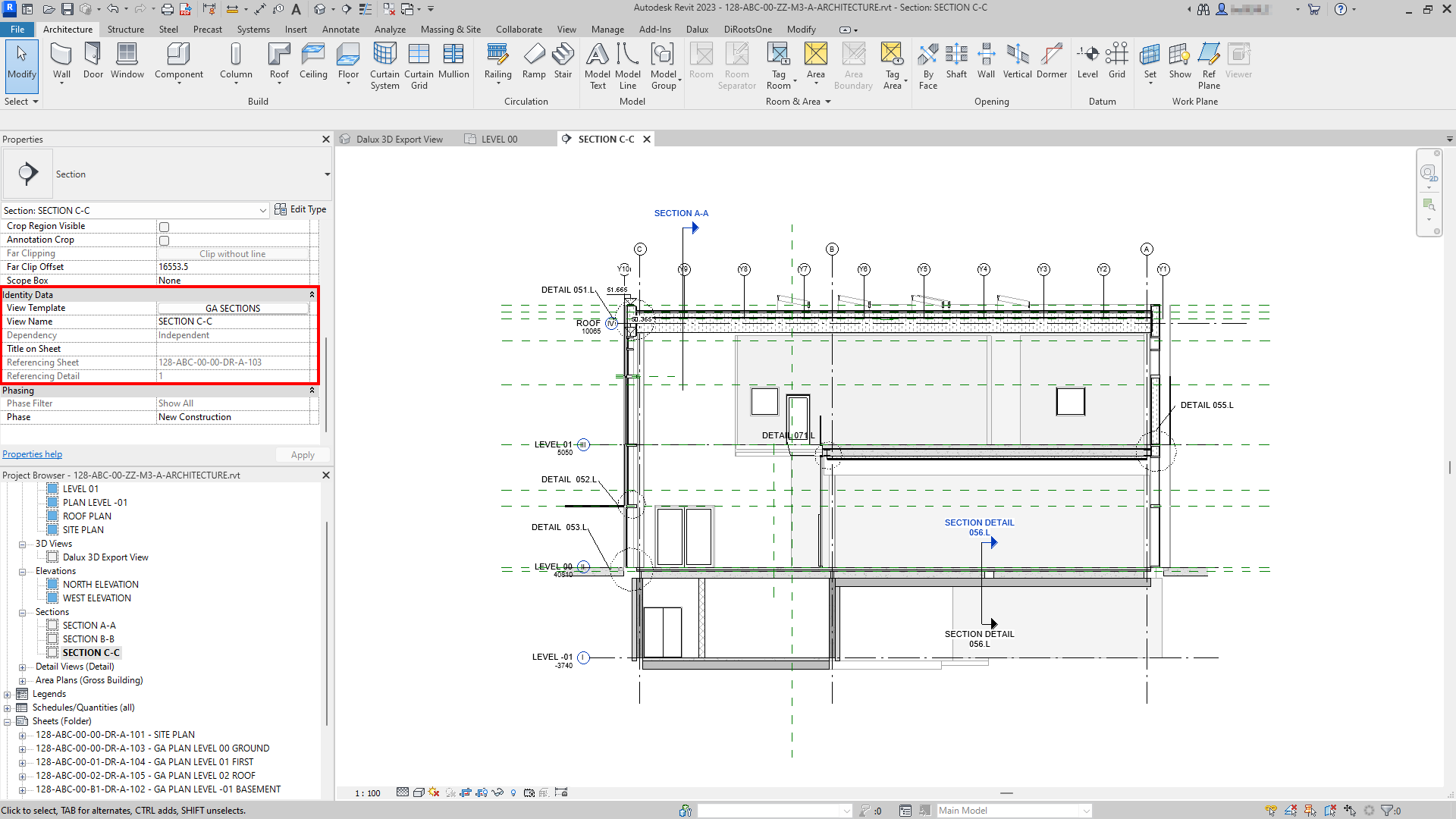

Hvis du har implementert referanser i modellprogramvare, som Revit, og laster opp tegningene dine til Dalux via pluginen, vil de automatisk opprettes som blå hyperlenker.

Opprett manuelle hyperkoblinger

Du kan også opprette dine egne manuelle hyperkoblinger. Dette lar deg lage egendefinerte lenker til tegninger og dokumenter som du kanskje vil referere direkte til.

Åpne filen du vil plassere lenken påLenk til filVelg filen du vil lenke tilPlasser lenken på filen

Etter at du har generert lenken, drar du den til riktig plassering. Som standard viser lenken filens navn. Du kan redigere den for å bruke et kortere eller lettere lesbart navn.
