I denne artikkelen viser vi hvordan du bruker BIM-egenskaper i de forskjellige områdene i Dalux, som sjekklister, oppgaver, eller godkjennelser.
Hva er BIM-egenskaper?
BIM-egenskaper er dataene som brukes til å tilføye informasjon til elementene i BIM-modeller. Når en bygning lastes opp til Dalux, vil BIM-egenskapene bli lastet opp sammen med den, som kan leses og vises av Dalux.

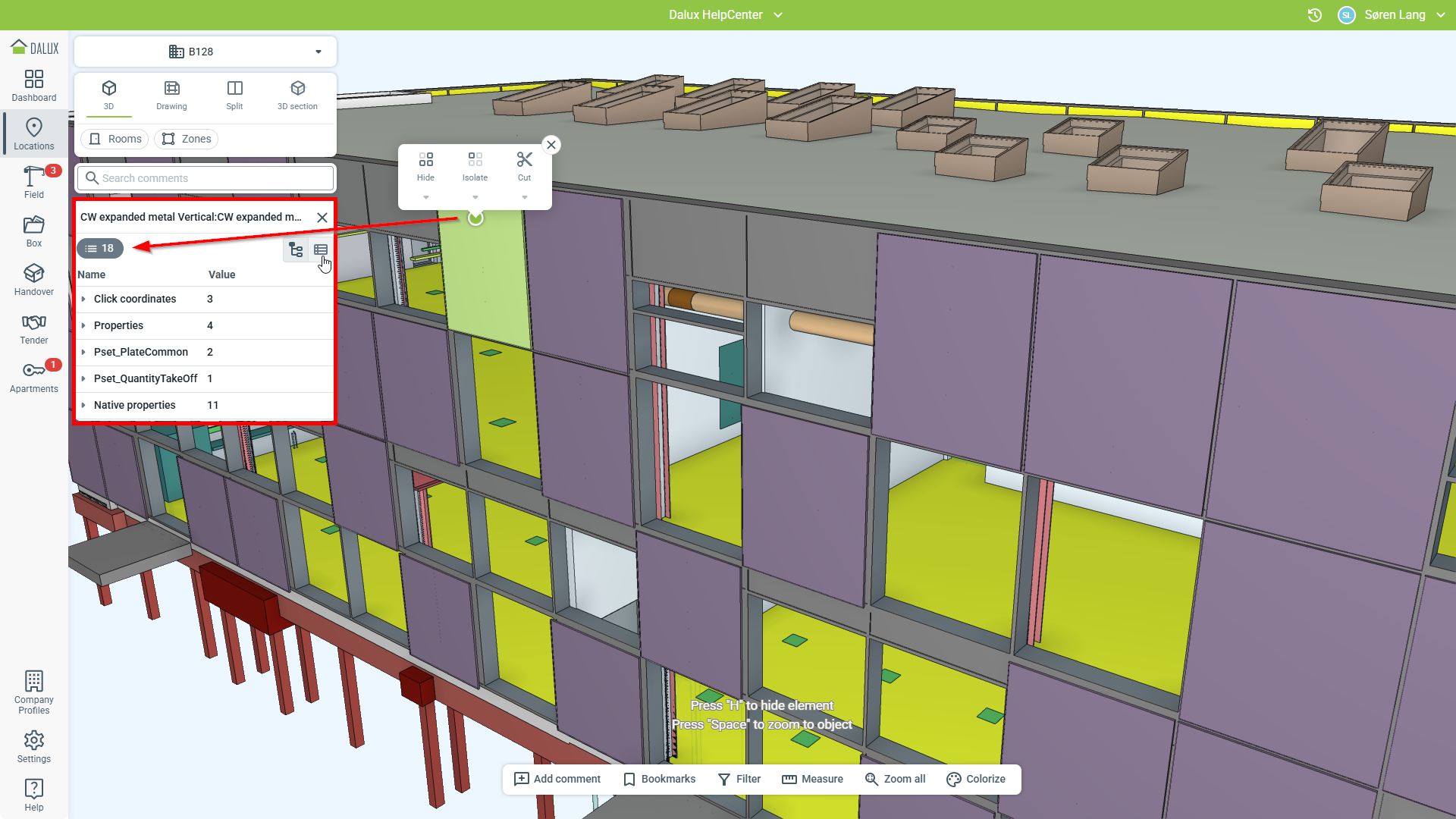

BIM-egenskapene for et element kan ses ved å velge det elementet, mens man er i 3D-visningen, og klikke på egenskaper () i elementinformasjon-vinduet. Egenskapene er gruppert i egenskapssett:
BIM-egenskaper i Dalux
BIM-egenskaper brukes til å formidle informasjon til brukeren om bygningen og bygningselementene.
Maler

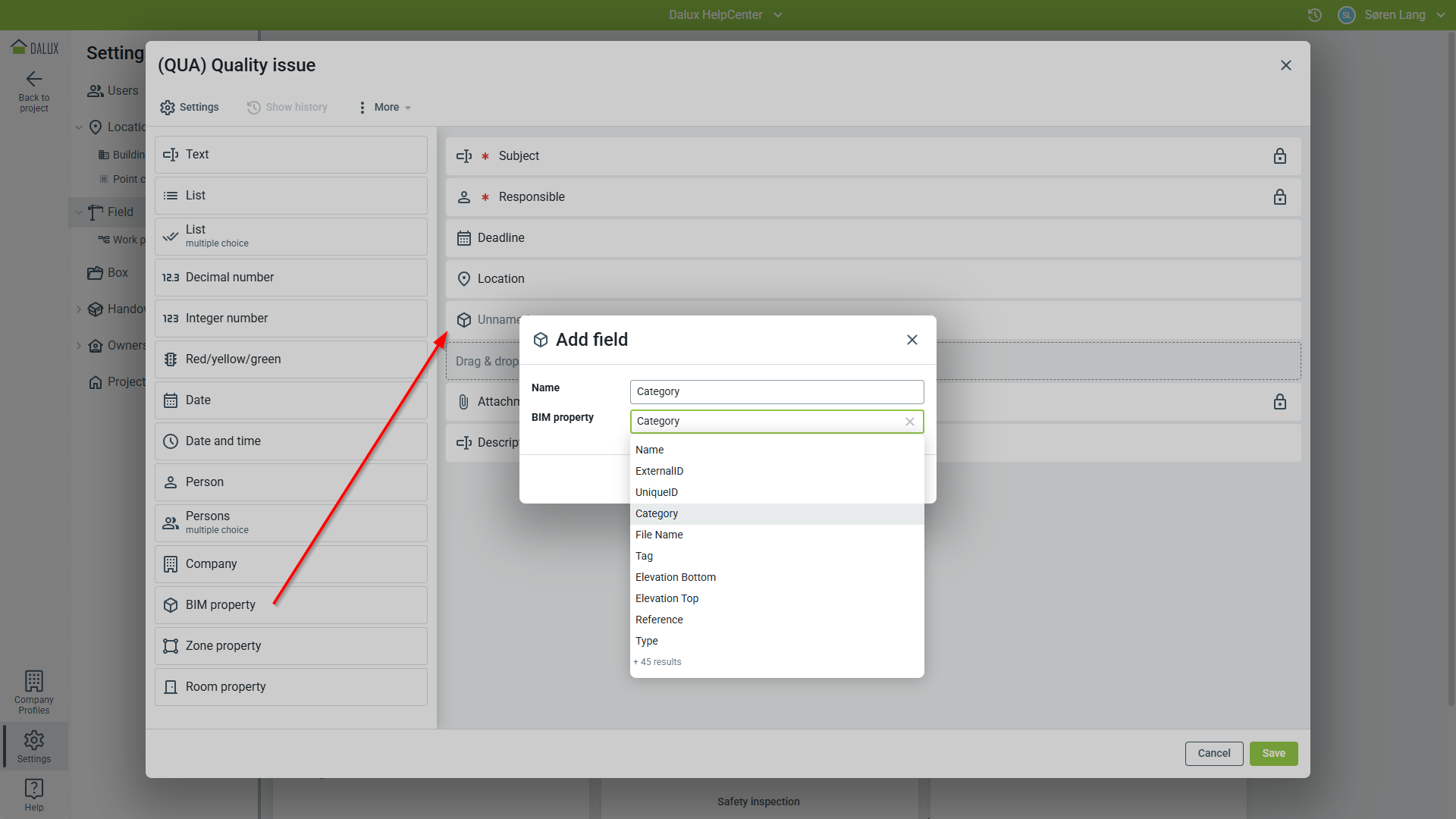

Egenskapene kan brukes i maler for ulike funksjoner i Dalux. For å bruke det i en mal, gå til malen for oppgaven/sjekklisten/godkjennelsen og dra BIM-egenskap-feltet fra kolonnen til venstre inn i malen på høyre side:
Tips og triks
Når du legger til en BIM- eller soneegenskap-felt til oppgave-, godkjennelses- eller sjekkliste-maler, vil tilgjengelige egenskaper bli foreslått fra en nedtrekksliste.
Viktig
BIM-egenskapsfeltene blir automatisk oppdatert med data og kan ikke redigeres manuelt når de brukes til en sjekkliste eller oppgave.

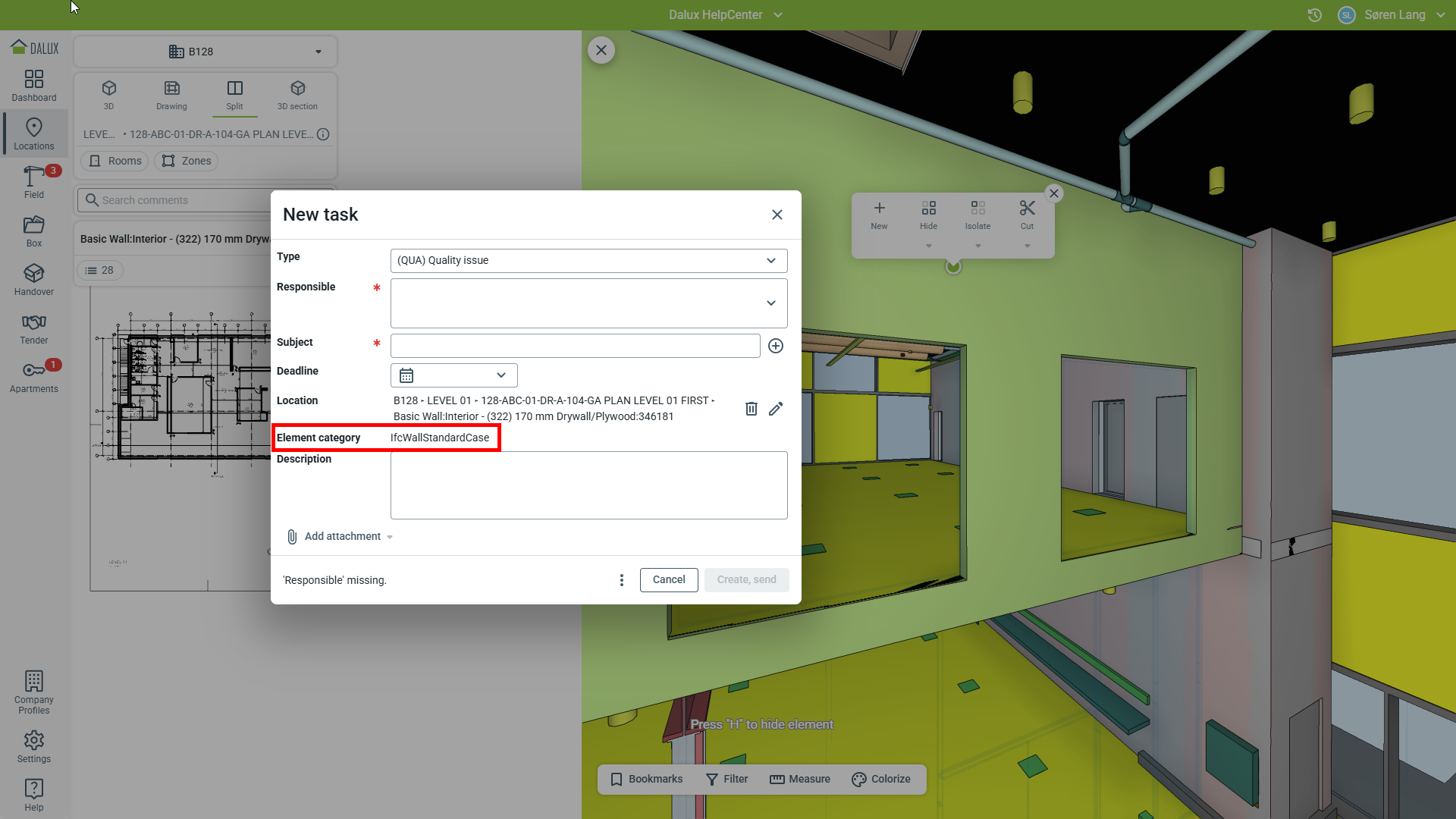

BIM-egenskapsfeltene blir fylt med relevante data når et element er valgt som posisjonen til sjekklisten/oppgaven. Dataene i feltene bestemmes av BIM-egenskapen som er valgt i malen:
BIM-egenskaper som filtre
BIM-egenskaper kan også filtrere 3D-visningen av bygningen etter en eller flere spesifikke egenskaper. Slik gjør du:
Velg et BIM-element i bygningen ved å klikke på det Klikk på
(egenskaper)

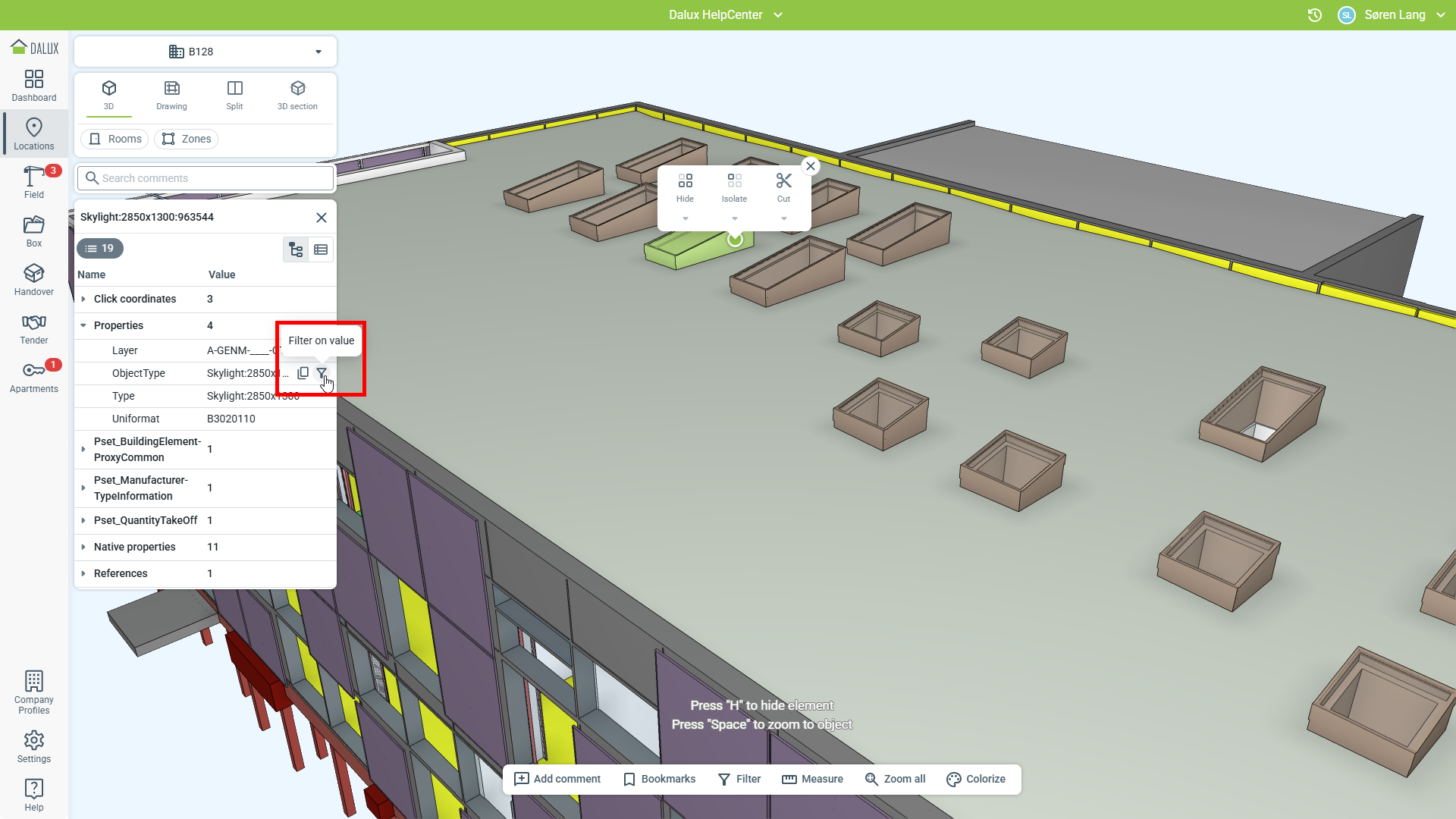

Klikk på
ikonet til høyre for den egenskapen du vil filtrere etter:

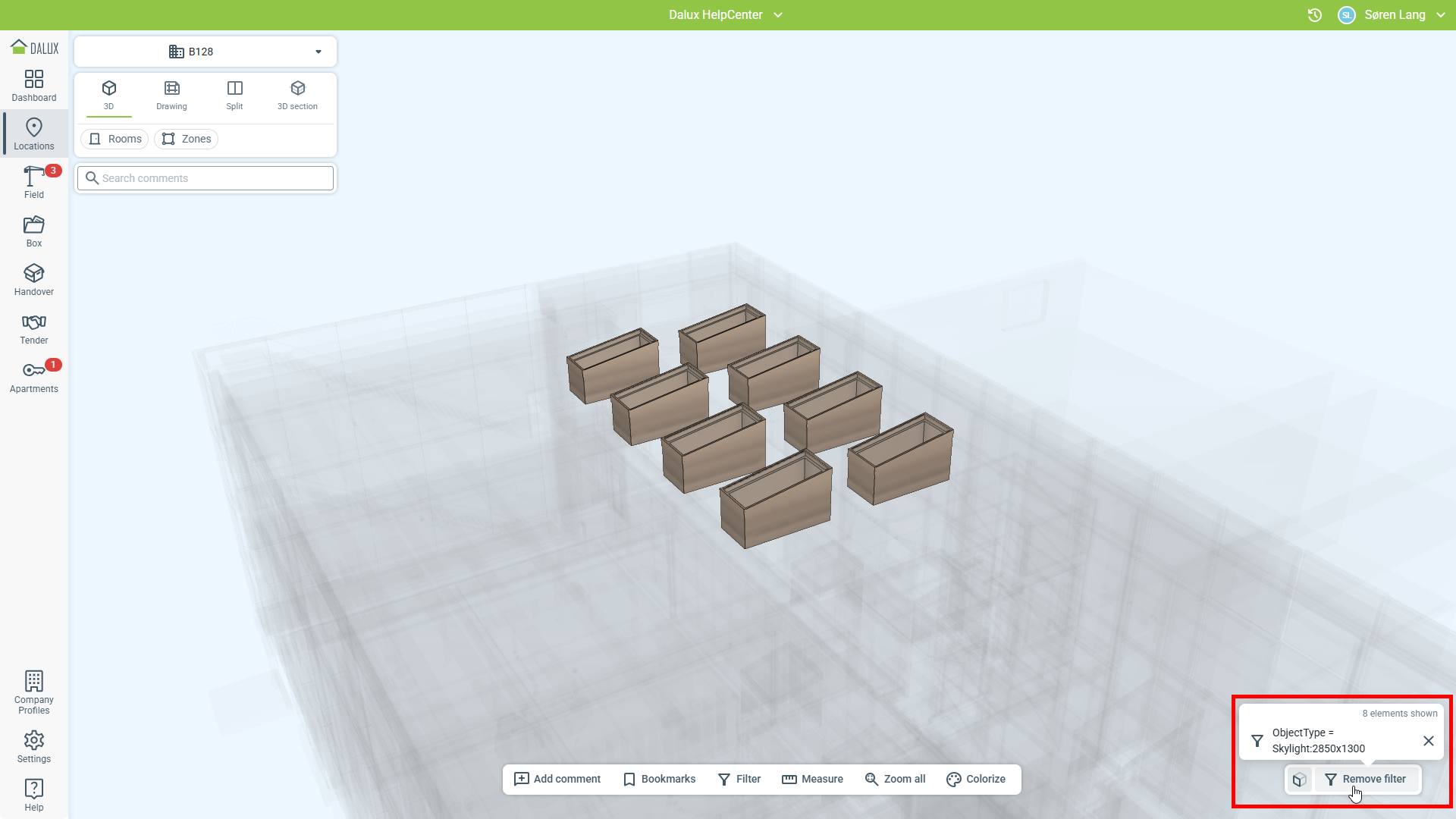

Du kan se hvilken egenskap som blir filtrert, og fjern filteret.
