Soner og sonelag

Denne artikkelen vil dekke hvordan du setter opp soner og sonelag i prosjektet ditt. Soner tillater enklere differensiering mellom lokasjoner i prosjektet. De brukes av andre funksjoner i Dalux, som kontrollplaner, testplaner, og Apartments. Du kan også legge til dokumenter til soner.

Hvordan opprette soner

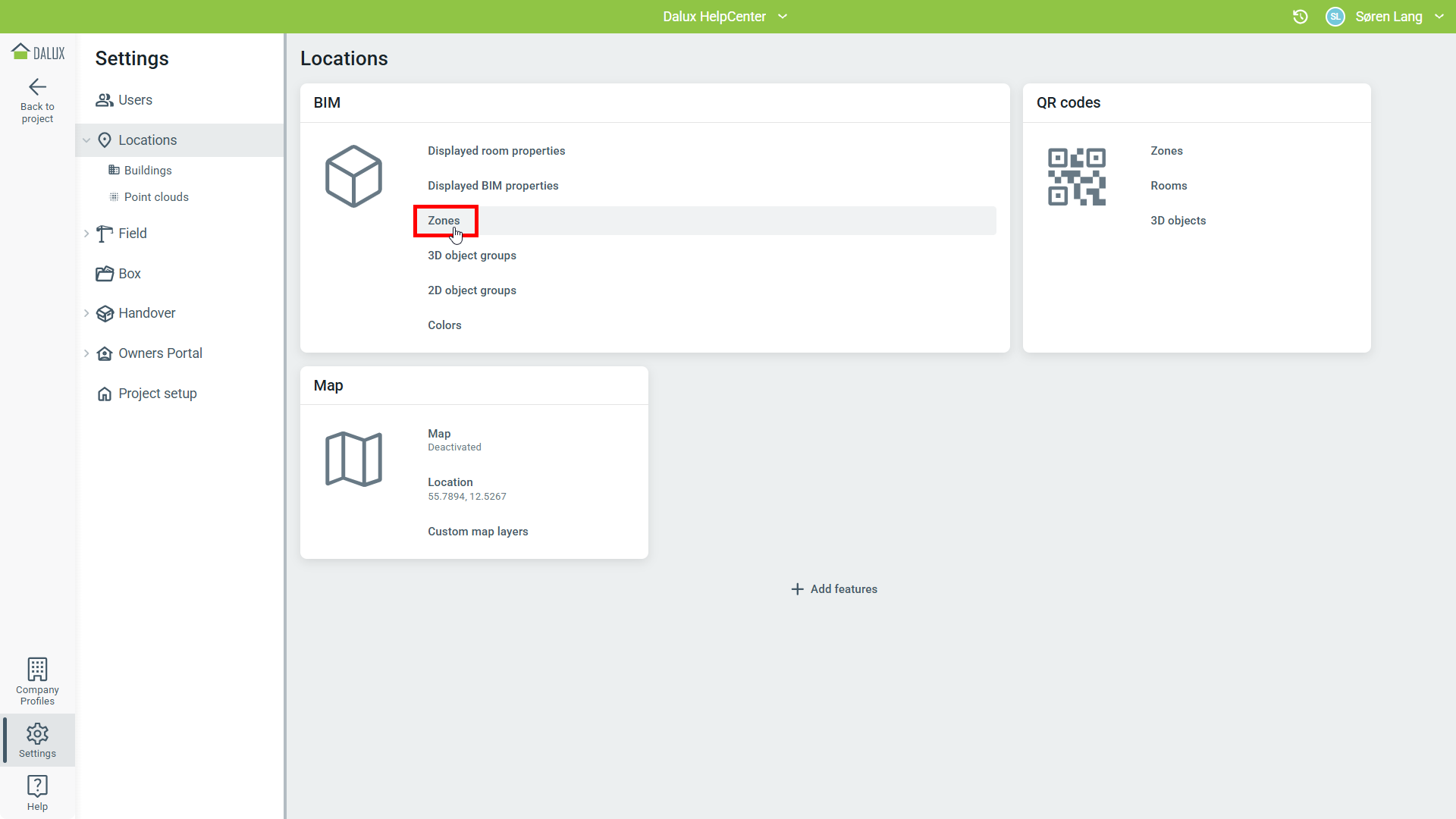

For å sette opp soner i prosjektet ditt, gå til Innstillinger Lokasjoner 'Soner':

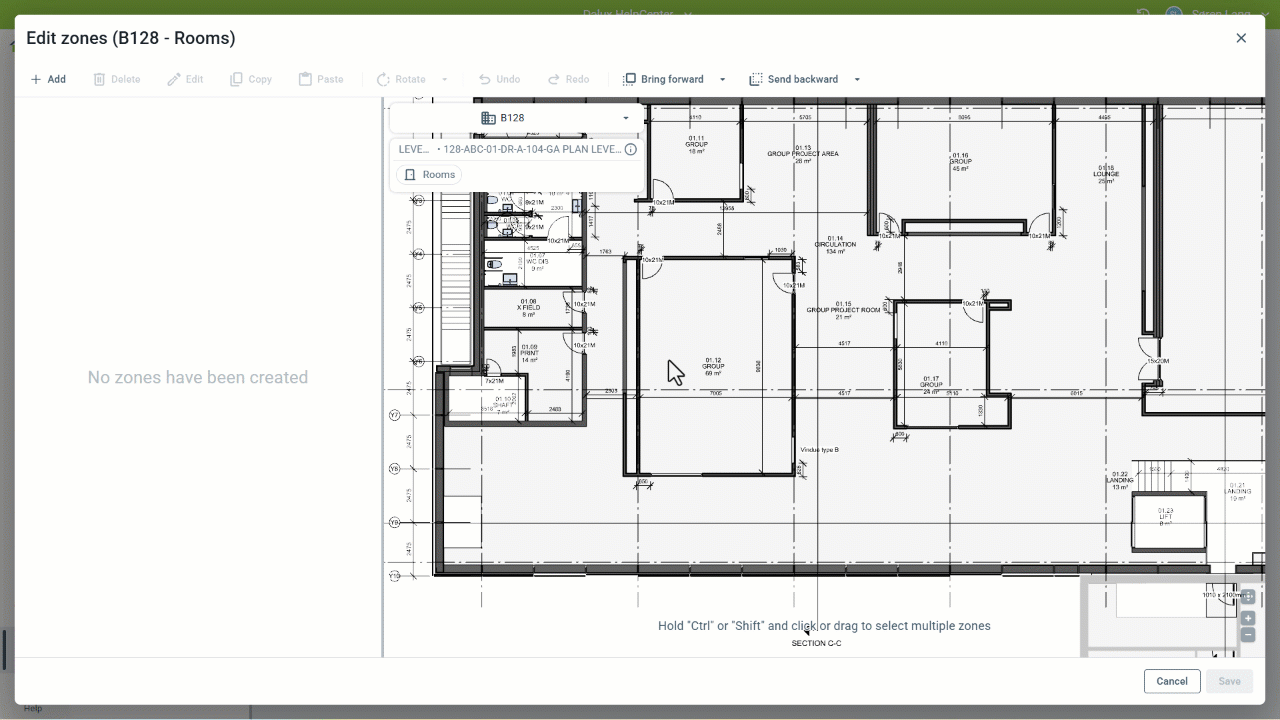

Dette vil åpne et nytt vindu hvor du kan tilføye, slette og redigere dine soner.

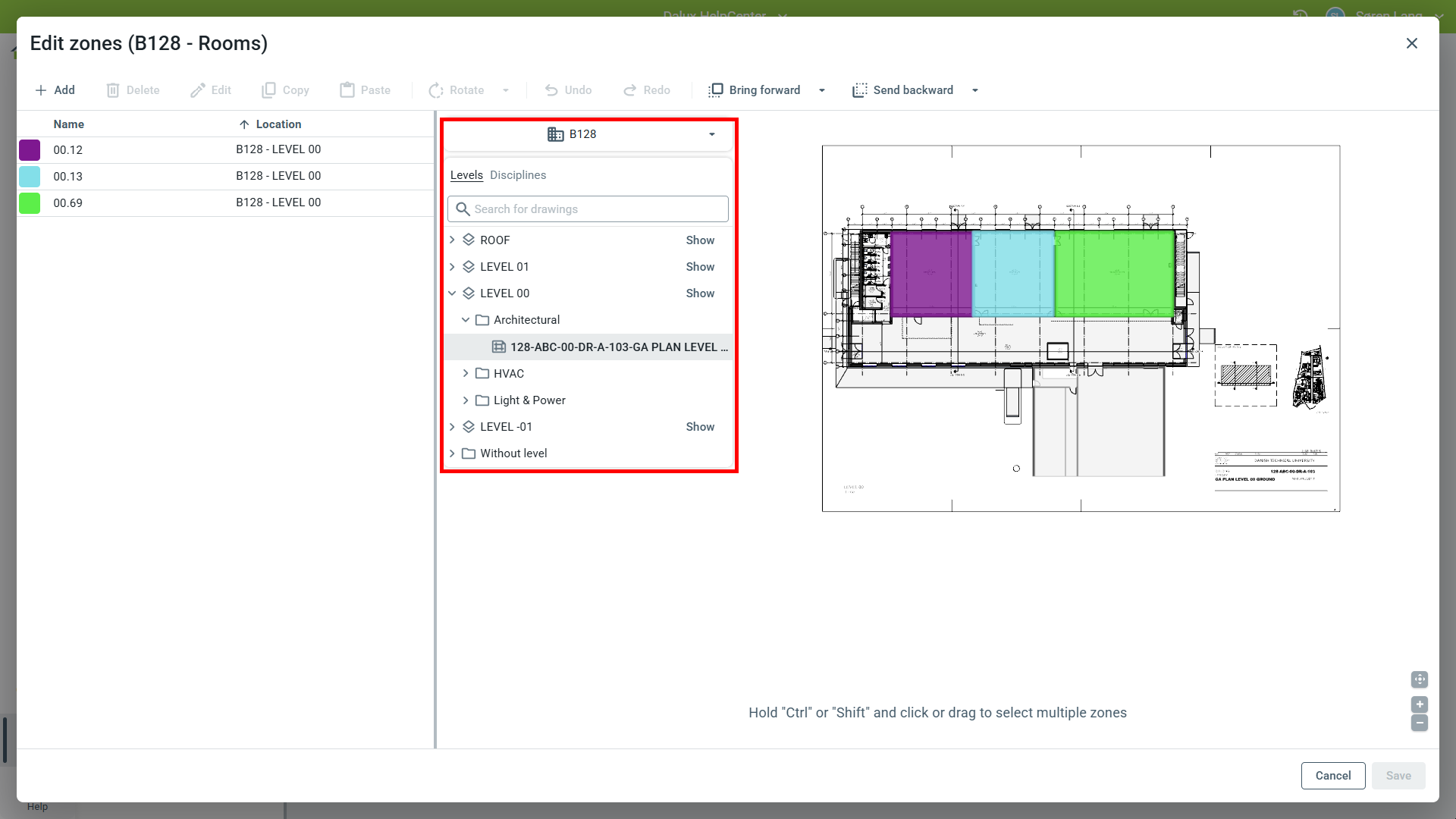

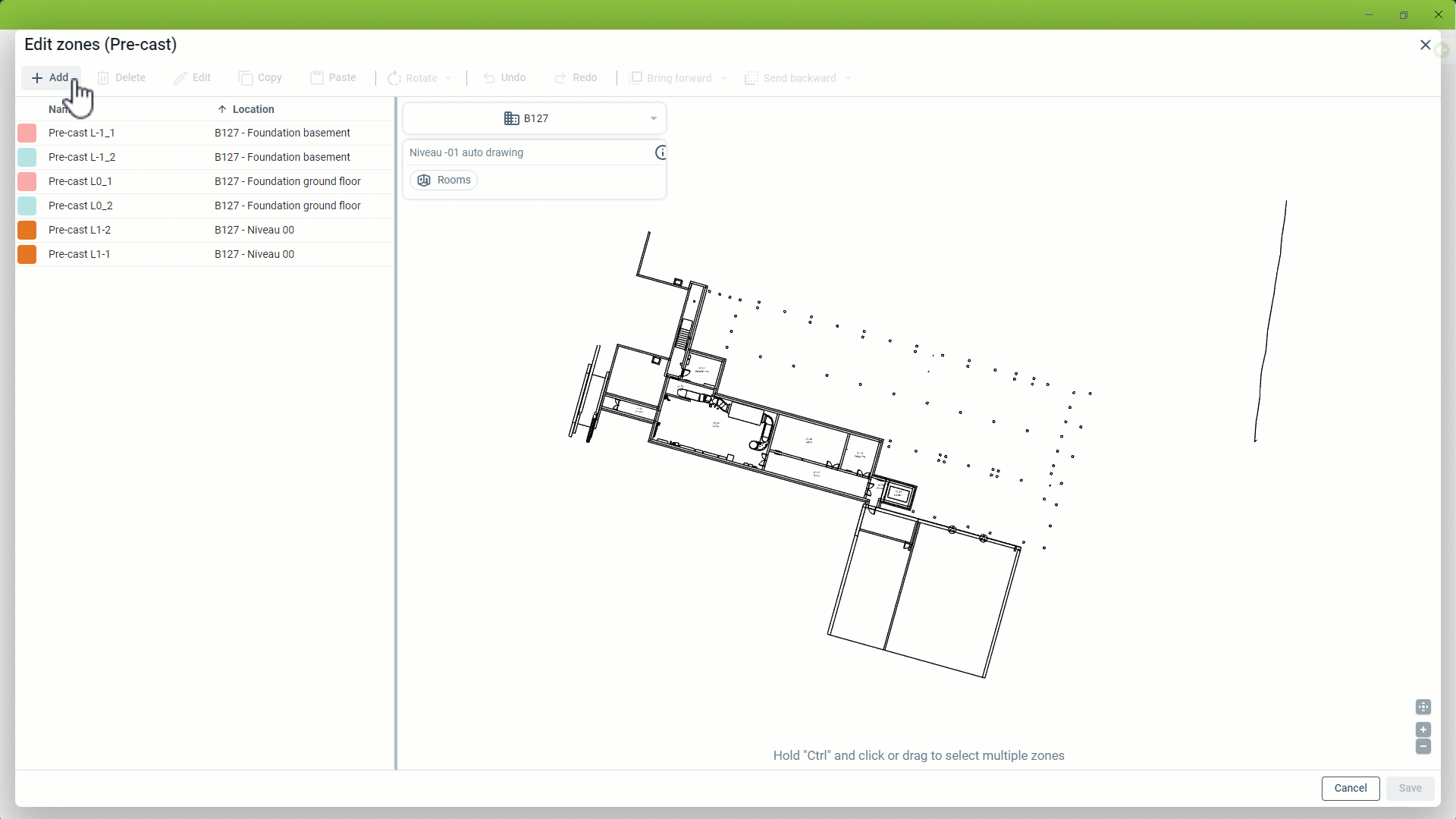

For å begynne å opprette soner, velg først en bygning og tegning. Klikk deretter på Tilføy. Du kan deretter tegne sonen.

Når du tegner sonen, har du to alternativer:

Klikk og hold: Når du klikker og holder, kan du dra musen for å lage et rektangel.

Klikk: Klikk for å angi hjørnene av området. Dalux vil automatisk opprette kantene av området basert på disse punktene. Legg til så mange hjørner som nødvendig for å omrisse det ønskede området. Klikk på startpunktet for å lukke området.

Når sonen er tegnet, gi sonen et navn og klikk 'OK.

Hvordan redigere soner

Når en sone er opprettet, kan du redigere den på følgende måter, etter at du har valgt den fra listevisning.

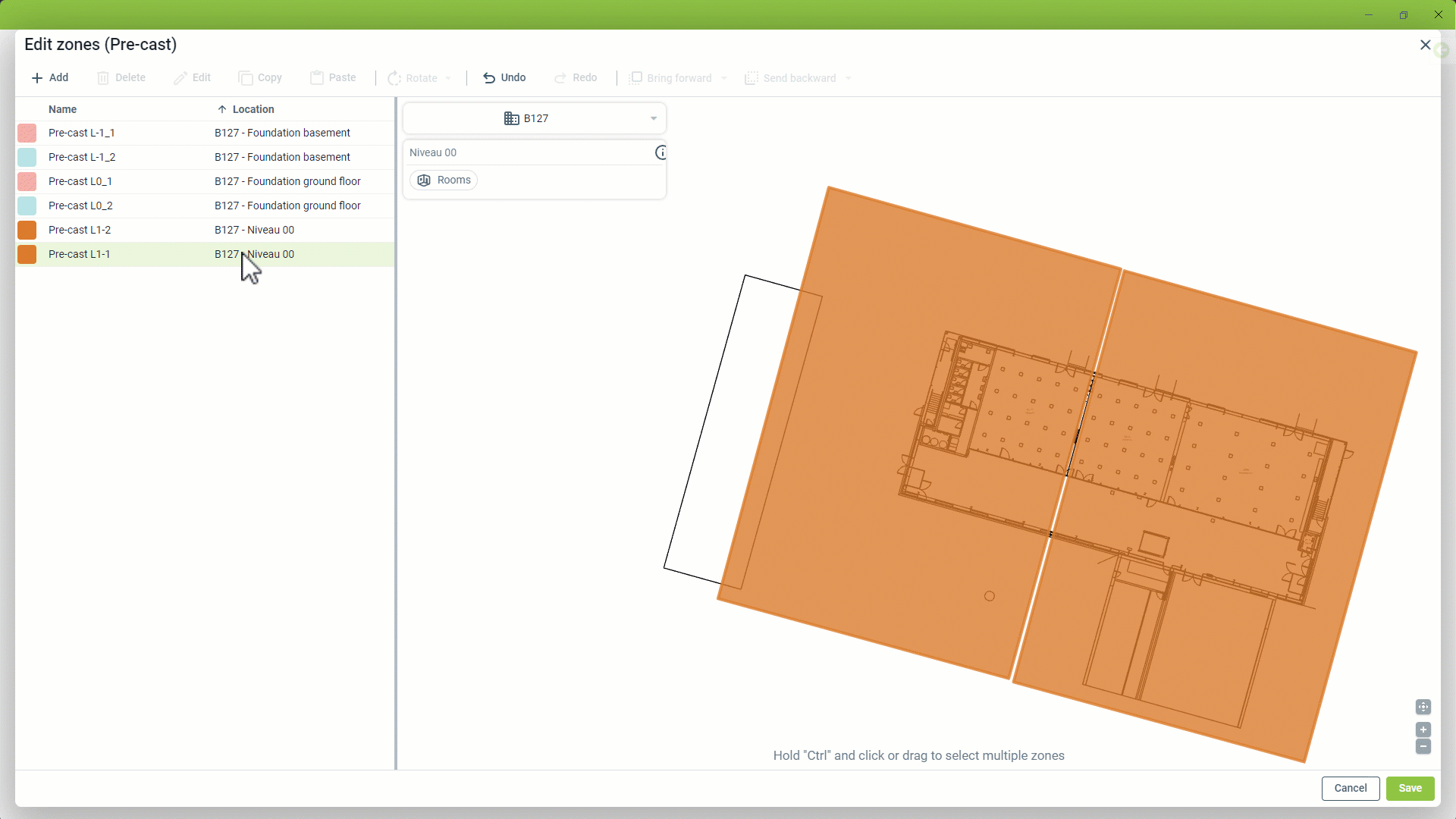

Flytt: For å flytte hele sonen, hold musen over området til markøren endres til en fir-retnings pil. Klikk deretter og hold museknappen for å flytte sonen.

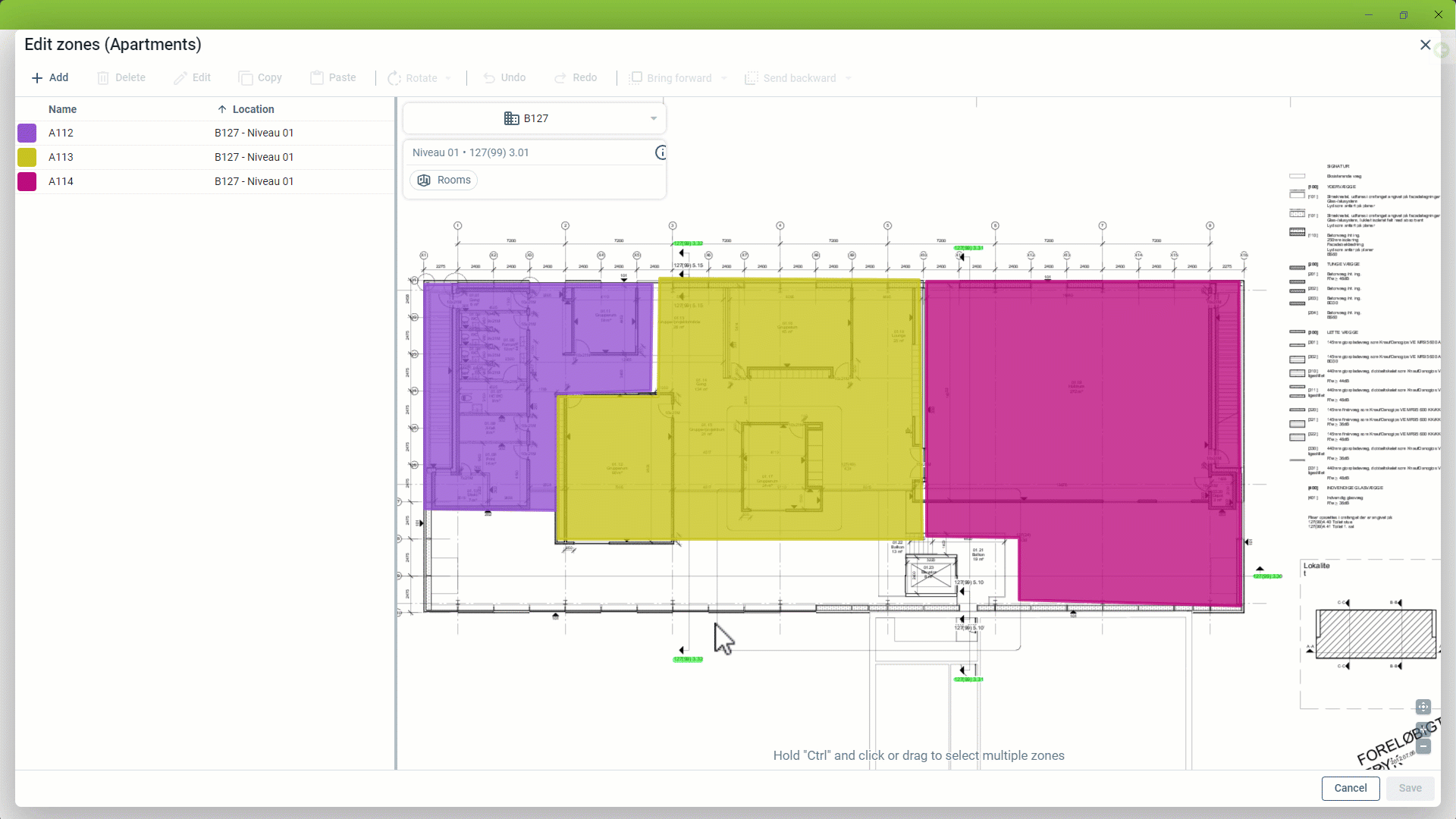

Rediger/Fjern hjørner: For å redigere eller fjerne et hjørne, hold musepekeren over et grønn hjørne til det blir gult. Klikk deretter og hold for å flytte hjørnet. Hvis du justerer hjørnet med to andre hjørner for å danne en rett linje, blir pekeren rød. Slipp museknappen for å fjerne hjørnet.

Opprett et hjørne: For å legge til et hjørne, hold ganske enkelt musepekeren over en rett linje til det skifter til en opp/ned pil. Klikk og hold museknappen for å opprette et nytt hjørne, og slipp knappen for å fullføre prosessen.

Vær oppmerksom på at endring av sonen påvirker ALLE eksisterende registreringer som er lagt til bygningen, ikke bare nye registreringer.

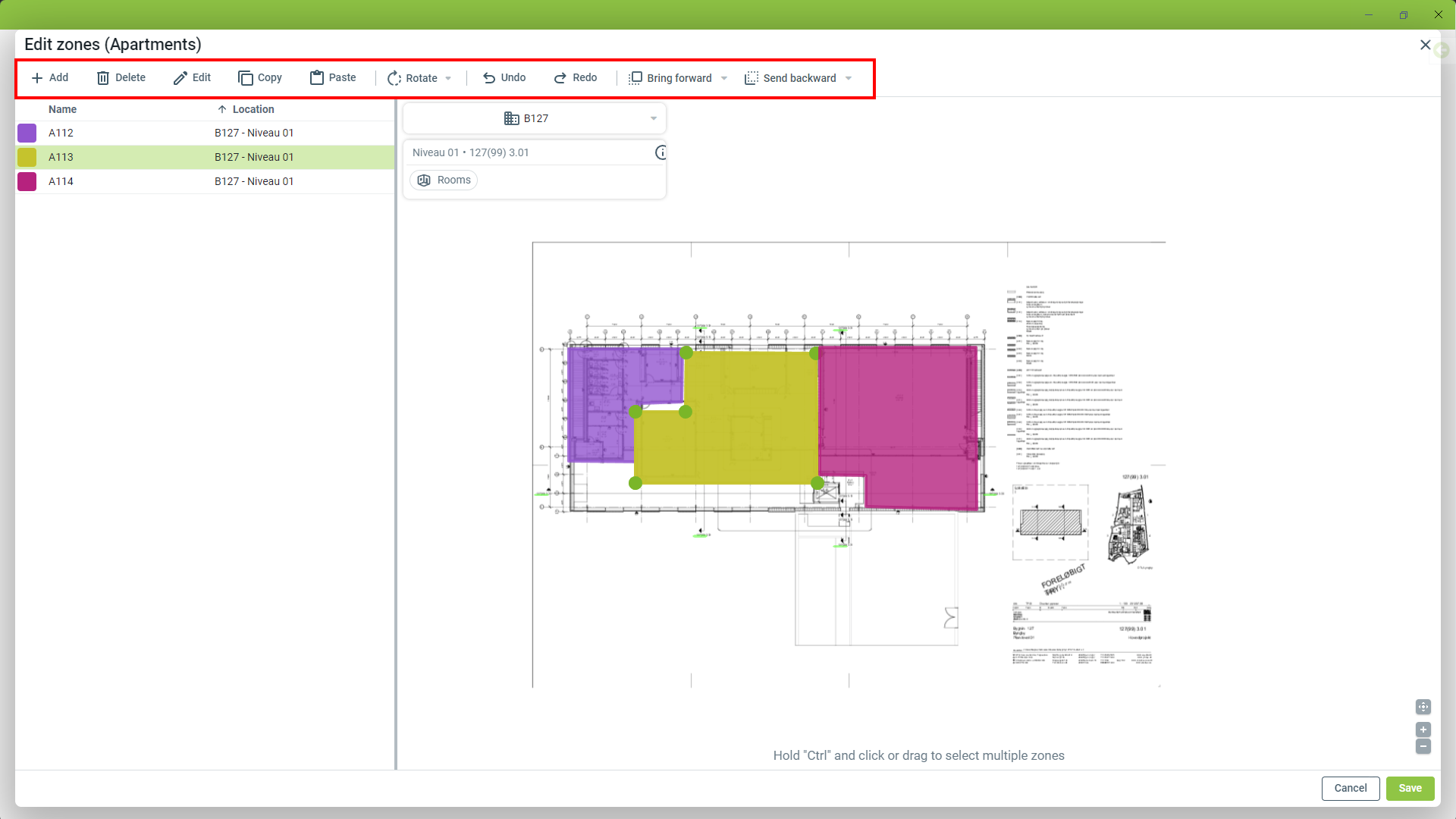

Når en sone er valgt, tillater verktøylinjen øverst følgende innstillinger.

• Tilføy: For å opprette en ny sone, start med å tegne den i visningen til høyre.
• Slett: Slett den markerte sonen. Soner slettes permanent når du klikker 'Lagre'.
• Rediger: Endre navn og egenskaper til den markerte sonen. Hvis sonenavnet brukes i flere soner, vil en popup spørre om endringene skal gjelde for alle soner eller kun for den markert sonen.
• Kopi: Kopiér sonen til utklippstavlen.
• Lim: Lim inn den kopierte sonen til en ny posisjon.
• Roter: Verktøy for rotering og speiling av sonen.
• Angre: Angre handlingene gjort siden sist lagring.
• Gjør om: Gjør om handlingene som ble angret siden sist lagring.
• Send fremover: Flytt sonen ett skritt fremover. Den fremste sonen vil være den eneste sonen som er assosiert med registreringer fra dette sonelaget. Nedtrekkslisten lar deg plassere sonen foran alle andre.
• Send bakover: Nedtrekkslisten lar deg plassere sonen bak alle andre.

Hvordan opprette sonelag

Du kan opprette sonelag for å organisere dine soner. Prosjektet kan inkludere opptil 10 sonelag.

For å aktivere flere sonelag, gå til

Innstillinger Lokasjoner 'Soner'.

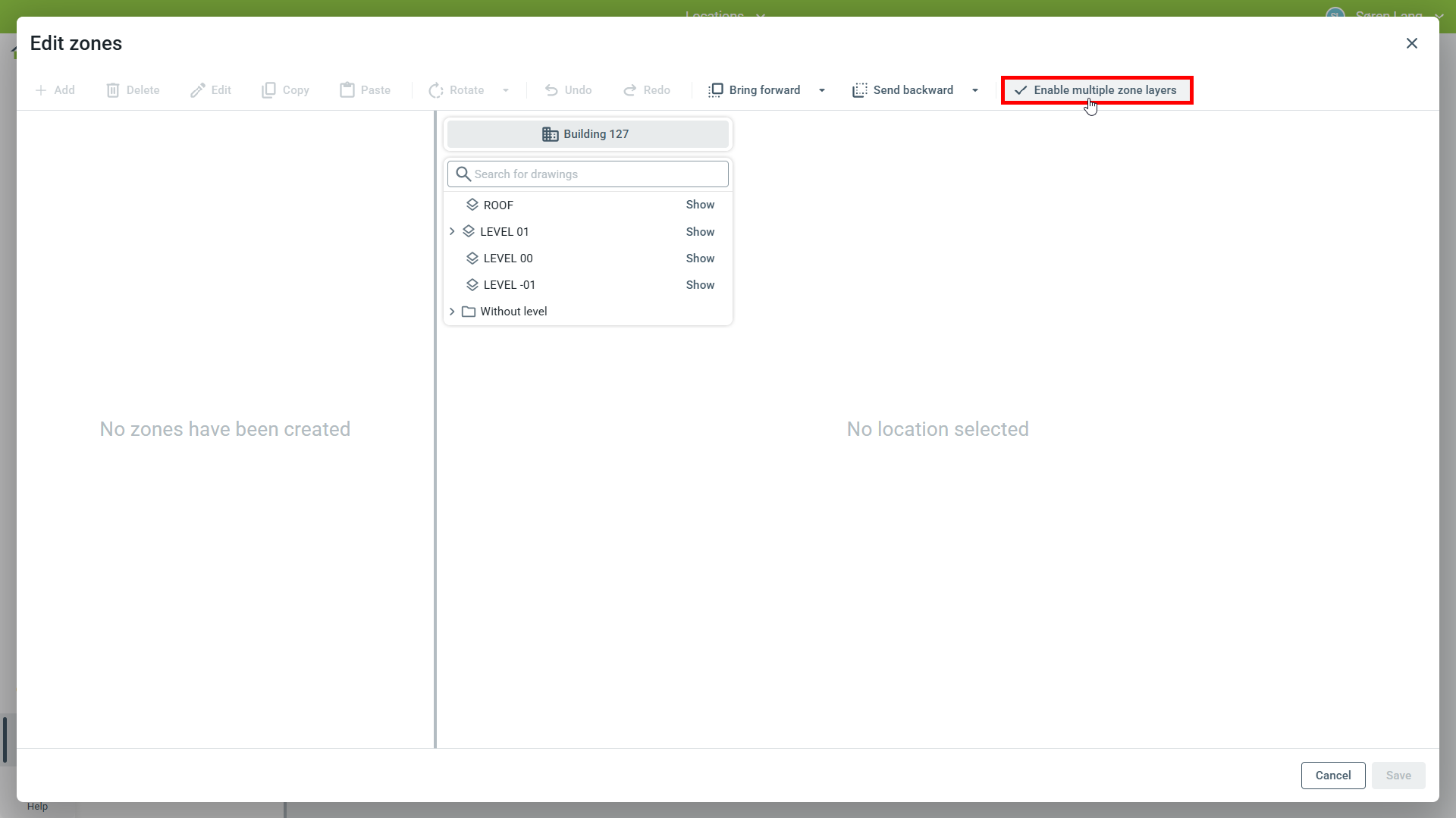

I det nye vinduet klikker du Aktiver flere sonelag:

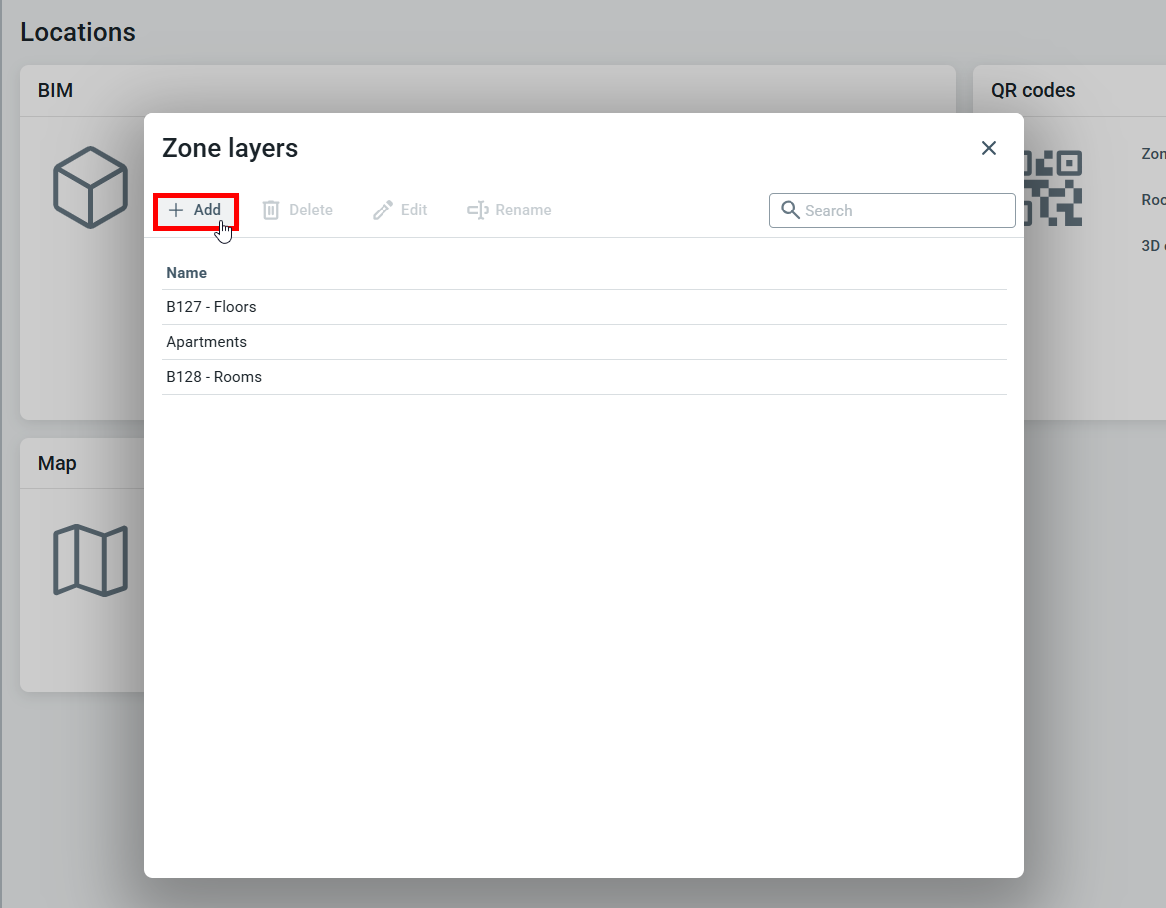

Når flere sonelag har blitt aktivert, vil vinduet for sone-redigering endres til å vise de forskjellige sonelagene. Fra her kan du legge til nye sonelag ved å klikke Tilføy.

Du kan redigere eksisterende sonelag ved å dobbeltklikke på sonelagets navn eller klikke Rediger.

Soner tegnet her vil bli lagt til sonelaget. Du kan velge bygning og tegning fra menyen.

Hvordan legge til egenskaper til soner

Når du oppretter eller redigerer soner, kan du legge til egenskaper for enkel tilgang til tilleggsinformasjon.

For å legge til egenskaper, tegn en ny sone eller dobbeltklikk på sonenavnet i listen for å åpne den. Du kan deretter legge til eller lime fra et regneark med 2 kolonner for å legge til egenskaper.
