Hvordan bruke BIM-Links i FM

Denne artikkelen omhandler BIM-Links i Dalux FM. Vi ser på hvordan de opprettes, og hvordan de kan brukes ved opprettelse av Assets.

BIM-Links er en avansert funksjon som brukes til å opprette BIM-instanser fra Egenskaper i BIM-modellen. Du kan deretter generere Assets i din Dalux FM-instans fra BIM-instanser.

BIM-Links påvirker hele Dalux FM-instansen. Når du laster opp nye modeller, vil nye BIM-instanser også bli opprettet fra BIM-Links.

BIM-Links i FM er kun tilgjengelig med BIM og Dokumentasjon Pro.

Hvordan opprette og administrere BIM-Links

For å bruke BIM-Links må det være minst én BIM-modell lastet opp til Dalux FM-instansen. Modeller kan lastes opp som IFC-filer eller importeres fra BIM-programvare som Autodesk Revit.

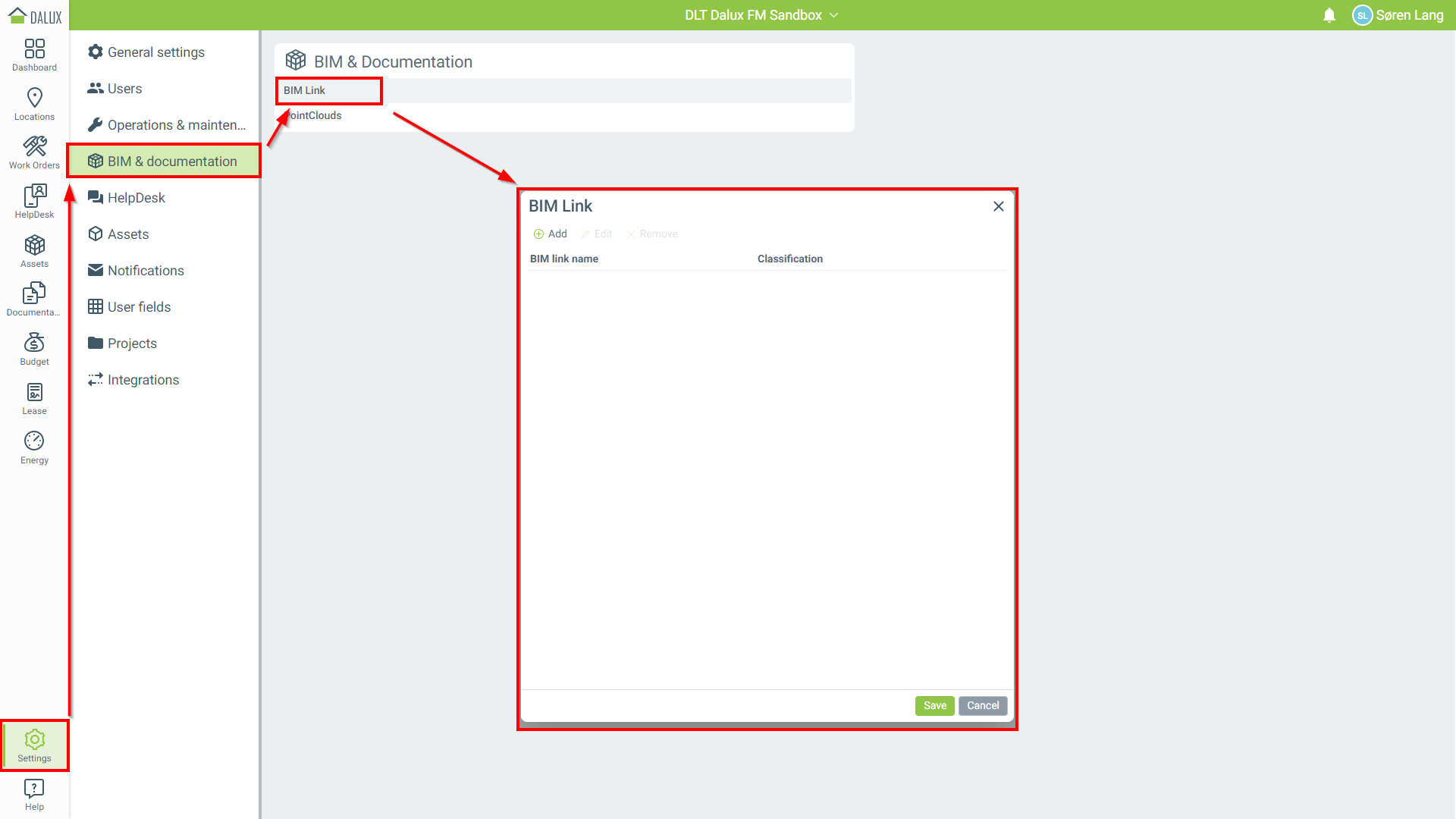

For å opprette en BIM-Link, gå til:

Innstillinger BIM & Dokumentasjon 'BIM-Link'.

Dette åpner et nytt vindu hvor BIM-Links opprettes, administreres og fjernes.

For å opprette en BIM-Link, klikk Legg til. Dette vil åpne et nytt vindu.

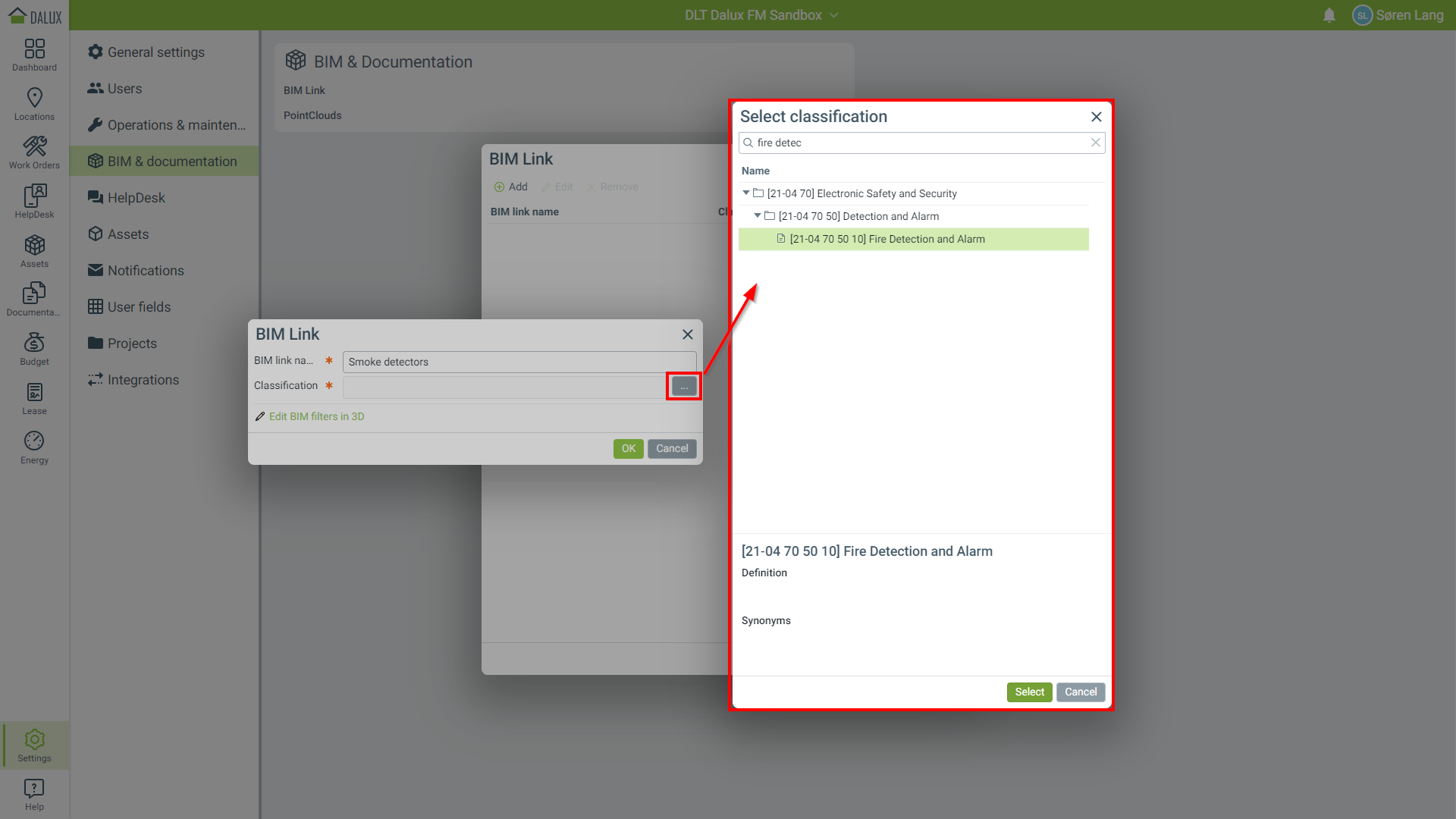

En BIM-Link må navngis, ha en Klassifikasjon satt og ha et BIM-filter. Skriv inn et navn og velg en Klassifikasjon fra listen over Klassifikasjoner på Dalux FM-instansen.

Neste steg er å opprette et BIM-filter for BIM-Linken. For å gjøre det, klikk på Rediger BIM-filtre i 3D.

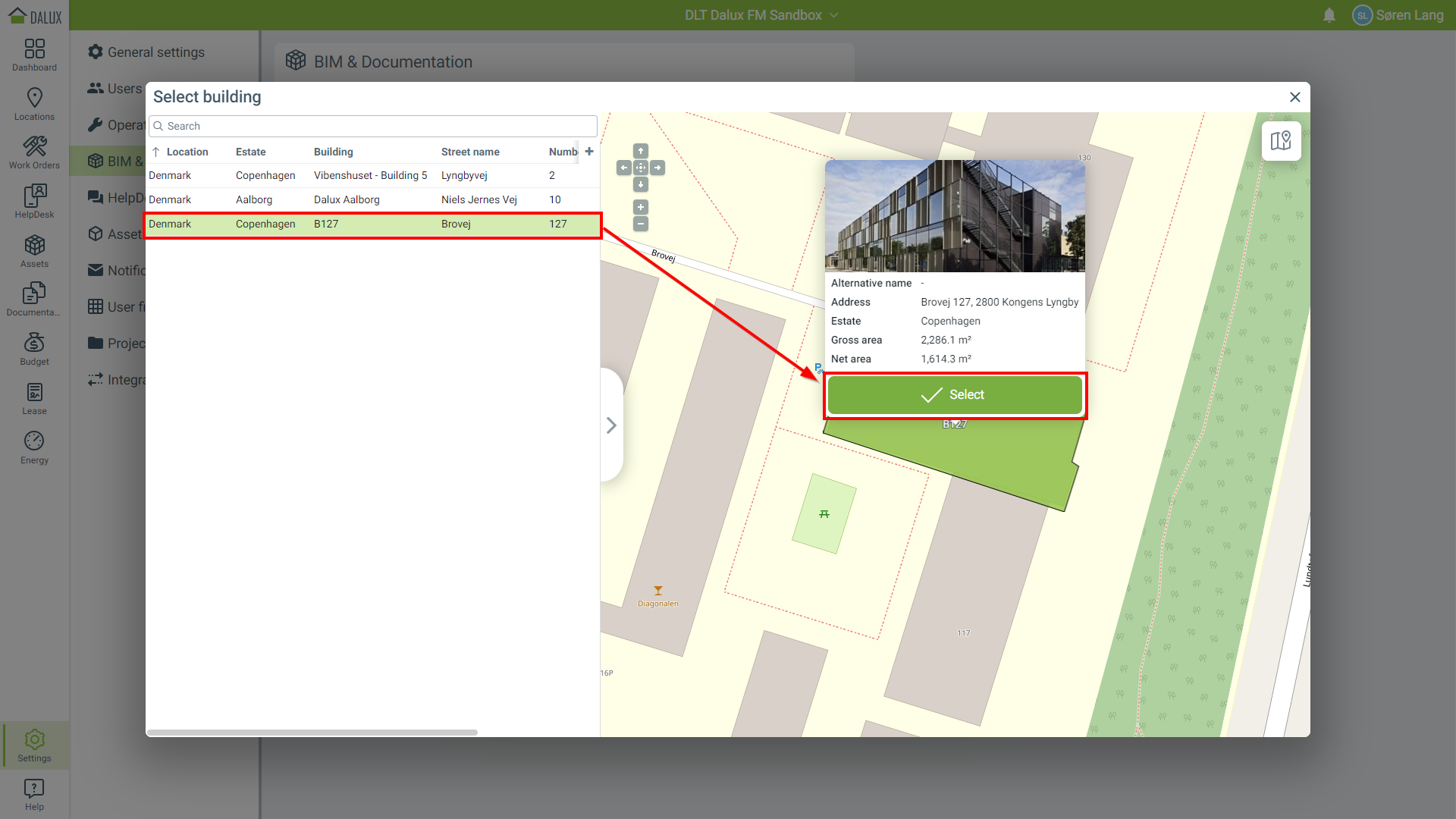

Dette åpner et nytt vindu hvor bygninger med BIM-modeller lastet opp, vil vises. Velg riktig Bygning fra listen, enten ved å dobbeltklikke eller ved å klikke på Velg med bygningen markert.

Bygningen åpnes i BIM Viewer. Du kan søke ved hjelp av filtre eller manuelt navigere i 3D-modellen og finne objektet du ønsker å tilknytte en BIM-Link til.

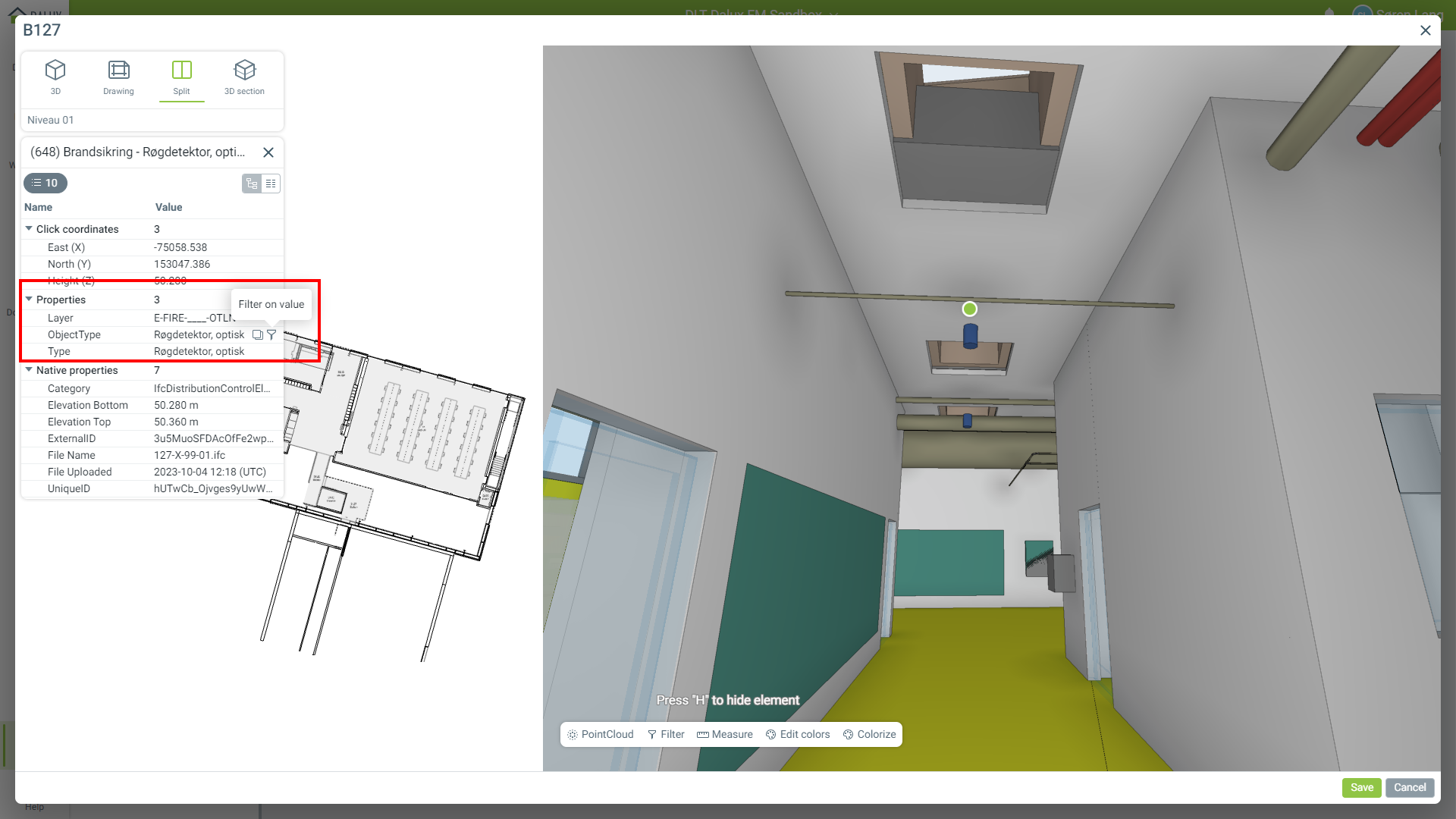

I dette tilfellet klikker vi på en røykvarsler i BIM-modellen og filtrerer på 'ObjectType'-egenskapen.

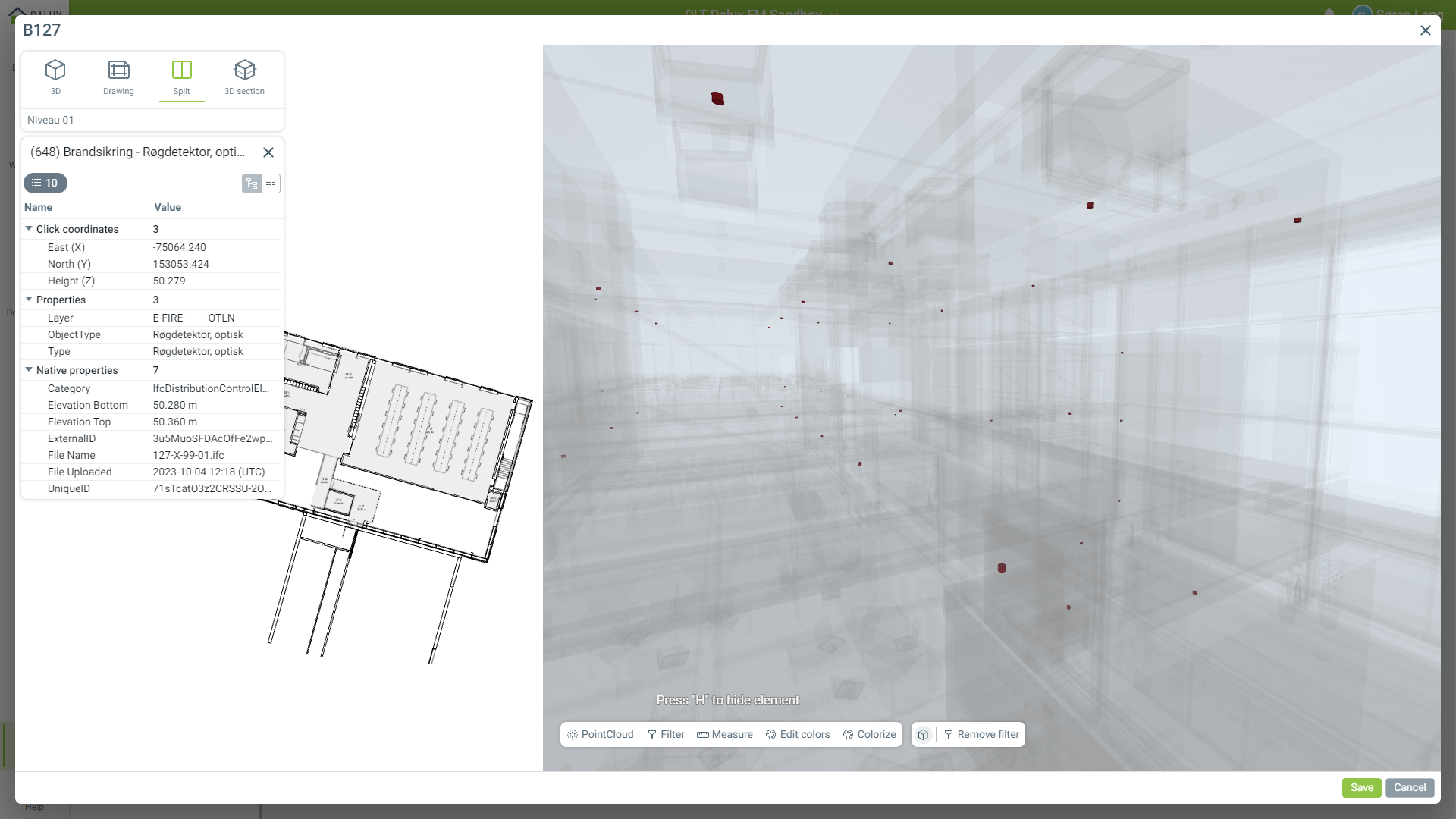

Dette isolerer alle BIM-objekter i modellen med denne egenskapen. I dette tilfellet er dette tilstrekkelig for vårt filter, men du kan spesifisere BIM-Linken enda mer ved å opprette et filter med flere parametere.

Klikk på 'Lagre' for å lagre filteret til BIM-Linken.

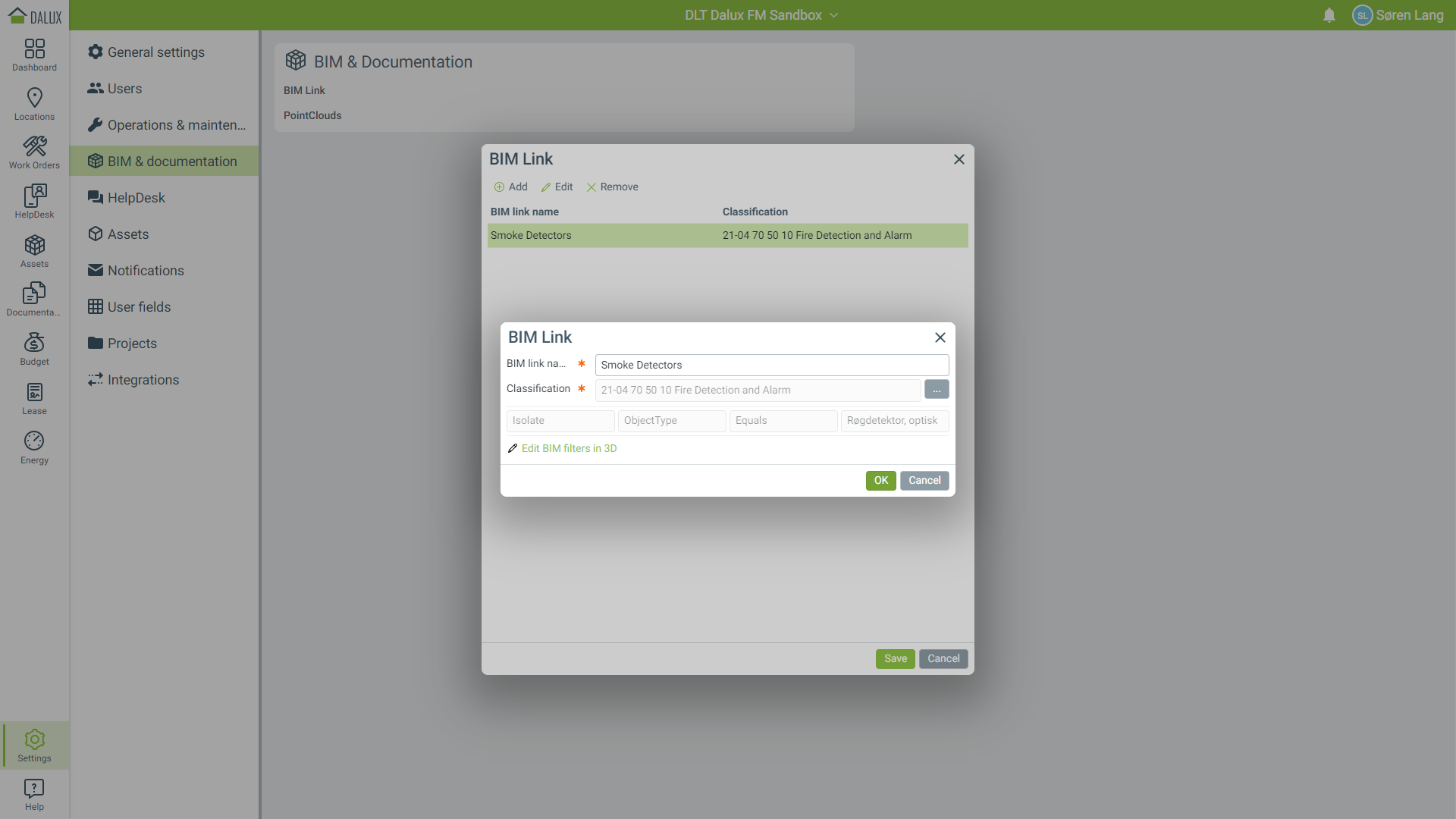

Tilbake i BIM-Link-vinduet kan du klikke på 'OK' for å lagre BIM-Linken eller redigere det du måtte trenge. Etter å ha klikket på 'OK', sørg for å klikke på 'Lagre' for å lagre arbeidet ditt.

Din BIM-Link er nå opprettet. Hvis du trenger å redigere eller fjerne BIM-Links, kan du bruke Rediger- eller Fjern-knappene når du velger BIM-Linken fra listen.

Hvordan bruke BIM-Links med Assets

BIM-Links legges automatisk til som BIM-instanser i Assets-menyen i sidepanelet. Disse kan deretter brukes til å opprette nye Assets. For å gjøre dette, gå til:

Assets BIM-instanser Nye BIM-instanser.

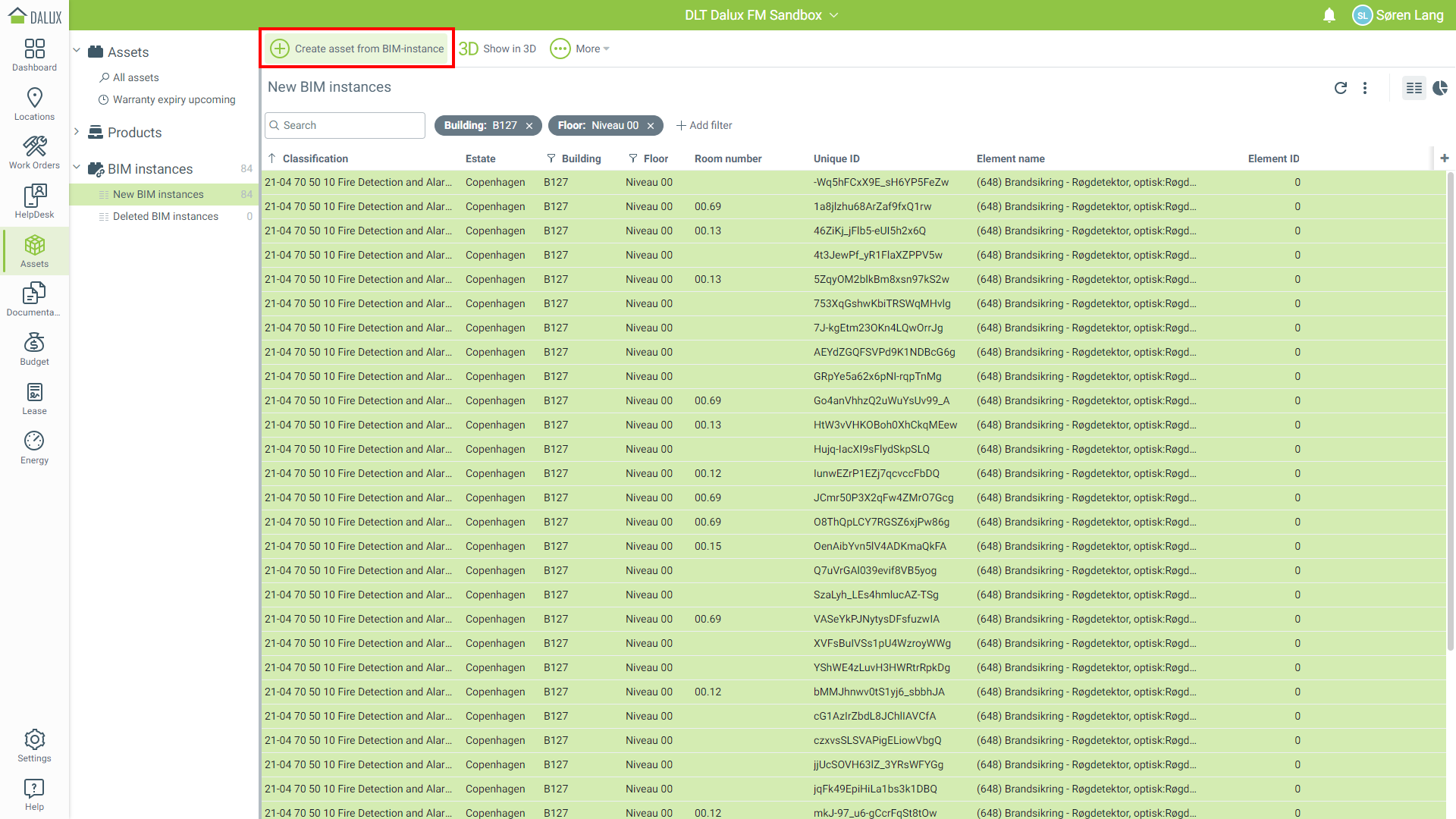

Du vil se en listevisning av BIM-instanser. Du kan bruke filtrene for å avgrense listevisningen.

Du kan velge én eller flere BIM-instanser og opprette et nytt Asset ved å bruke BIM-instanser ved å klikke på Opprett asset fra BIM-instans i verktøylinjen.
