Denne artikkelen viser hvordan man lager utsnitt og målinger ved bruk av Lokasjoner-modulen.
Hvordan lage utsnitt
Horisontale eller vertikale utsnitt

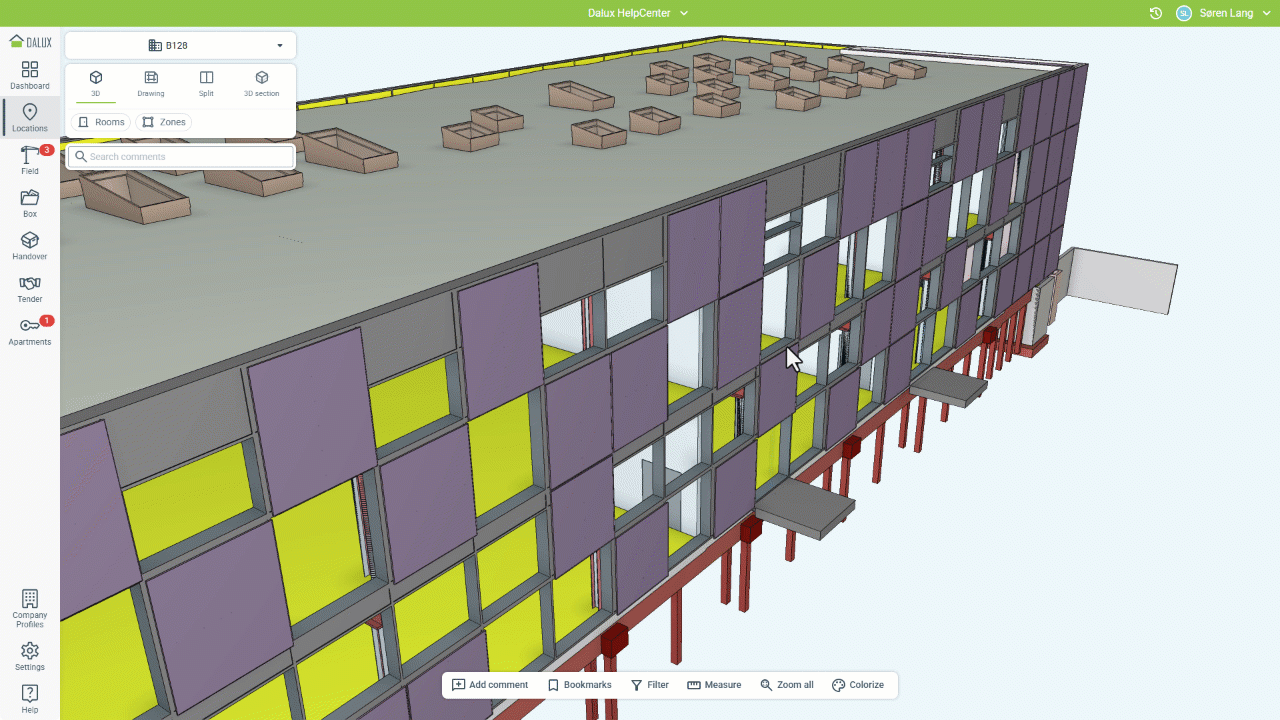

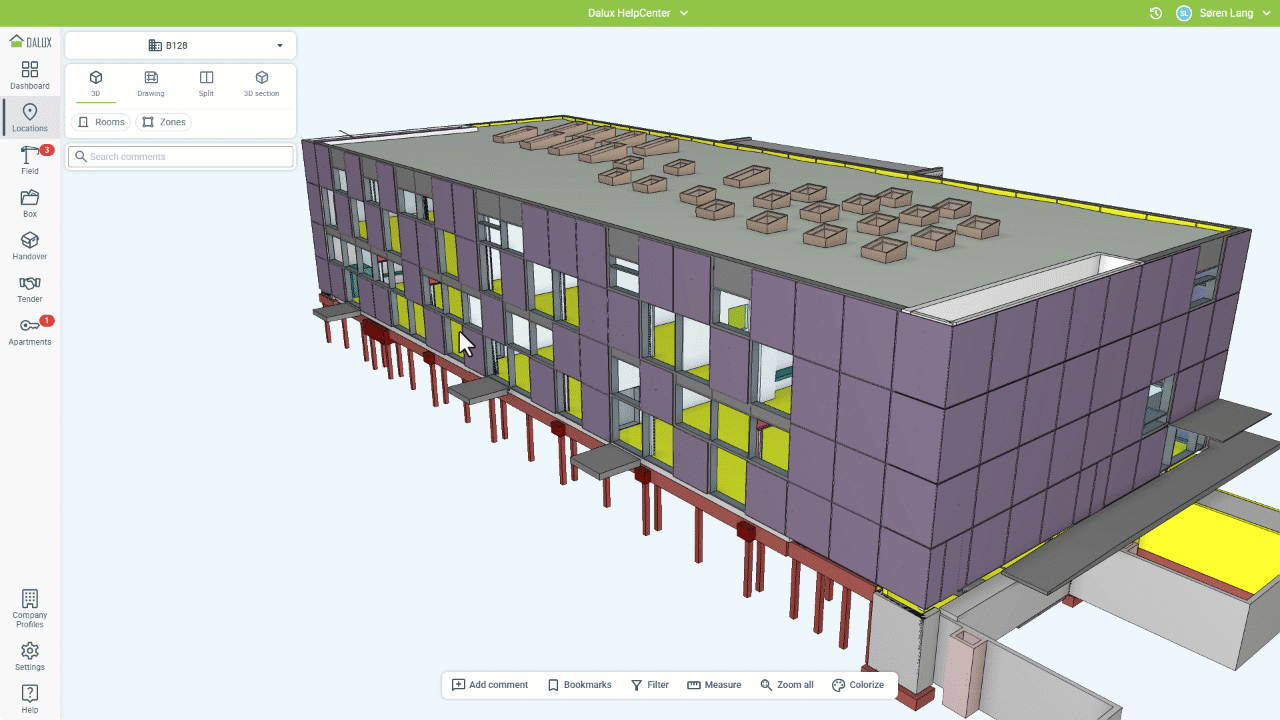

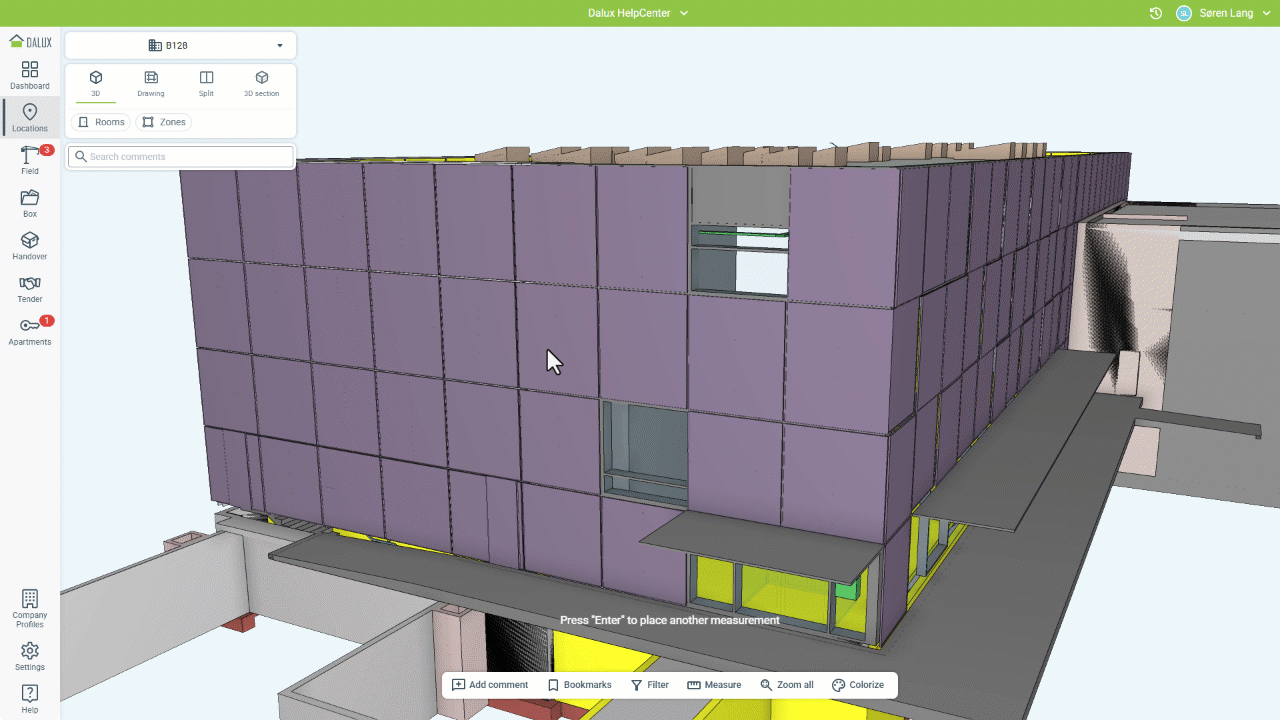

For å lage et utsnitt i en modell, gå til Lokasjoner, og velg bygningen. Klikk på et element i modellen, det vil være ditt startpunkt for utsnittet. Deretter klikker du på
-ikonet.

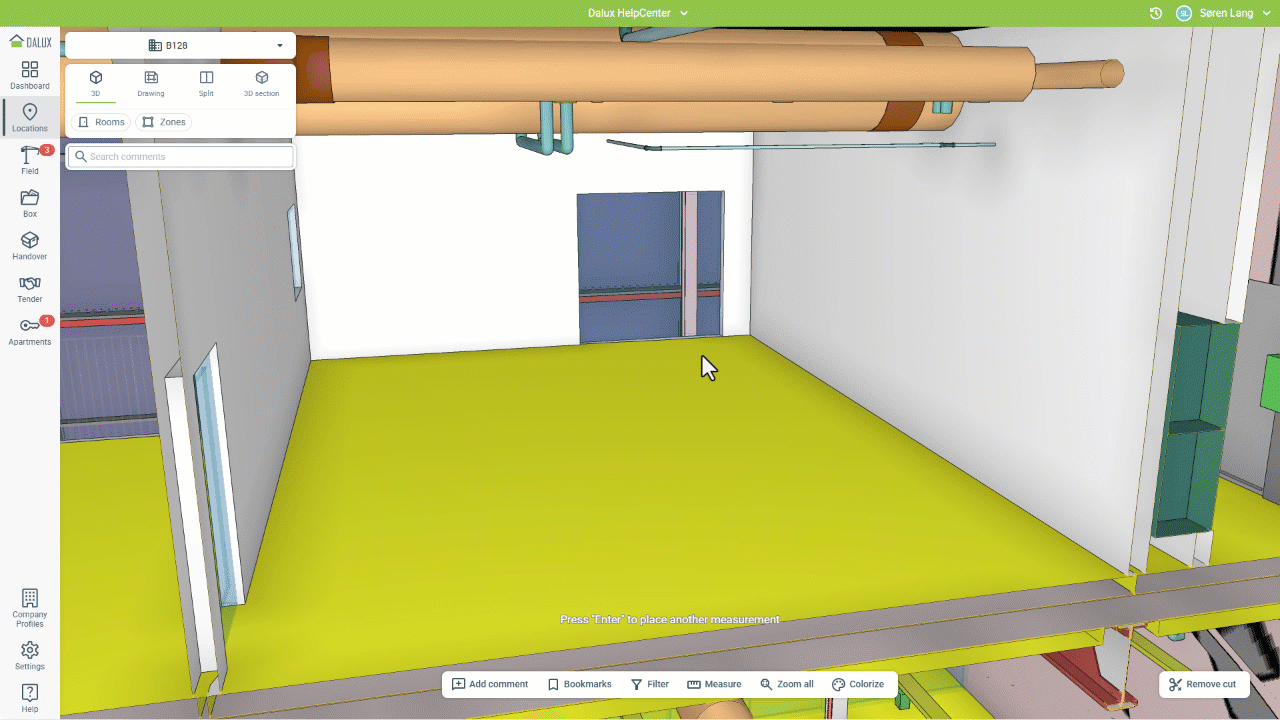

Hvis du klikker på et horisontalt element, vil modellen din bli kuttet horisontalt. Hvis du klikker på et vertikalt element, vil modellen din bli kuttet vertikalt.
For å fjerne utsnittet, klikk Fjern utsnitt.
Tips og triks

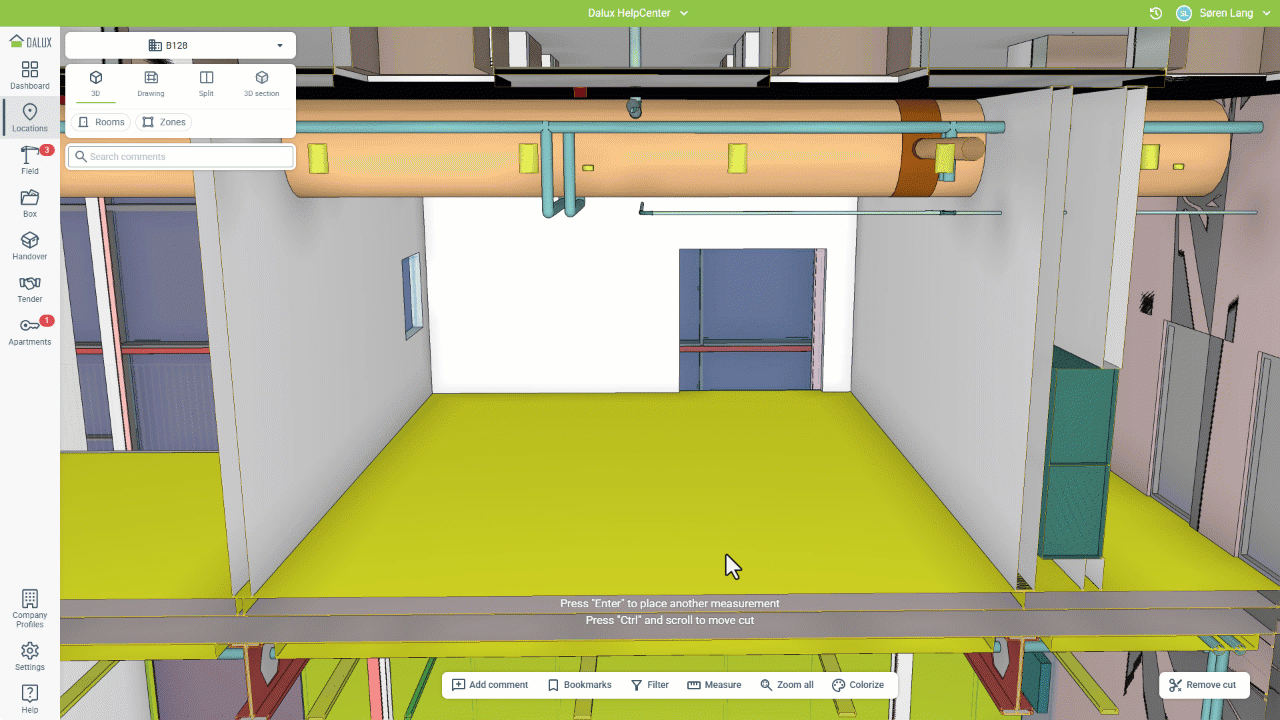

Du kan også bruke CTRL+ rullehjulet for å flytte utsnittet opp eller ned.
Du kan opprette flere utsnitt samtidig.
Box-utsnitt
Hvis du vil klippe i flere retninger samtidig, kan du bruke en box.
For å gjøre dette, klikk på et element, og klikk under
Utsnitt. Velg deretter 'Box-utsnitt'.
Dette skaper et box-utsnitt som kan justeres ved bruk av de forskjellige pilene. For å fjerne utsnittet, klikk Fjern utsnitt.
Ignorer utsnitt
Du kan ignorere et utsnitt for en modellfil eller en spesifikk kategori for å få mer kontekst for disse elementene. For å gjøre dette, etter at du har brukt et Utsnitt, velg et element og klikk på enten 'Ignorer kategori' eller 'Ignorer fil' for å ekskludere dem fra utsnittet og isolere elementene.
- Ignorer kategori: ekskluderer alle elementer fra denne kategorien fra utsnittet
- Ignorer fil: ekskluderer alle elementer fra filen til det valgte objektet fra utsnittet
Eksemplet som vises ignorerer filen til MEP-modellen fra utsnittet:
Dette fungerer for alle utsnittmetoder nevnt ovenfor.
Hvordan lage målinger i 3D
Tips og triks
For å øke hastigheten på arbeidsforløpet ditt, prøv disse snarveiene:
- Mellomromstasten setter visningen vinkelrett for 2D-utsnitt
- Ctrl+Z for å angre den nyeste målingen
- 'Enter’ for å aktivere det sist brukte måleverktøyet
- 'Esc’ for å avslutte målemodus
- Klikk på pilene på en måling for å endre målingen

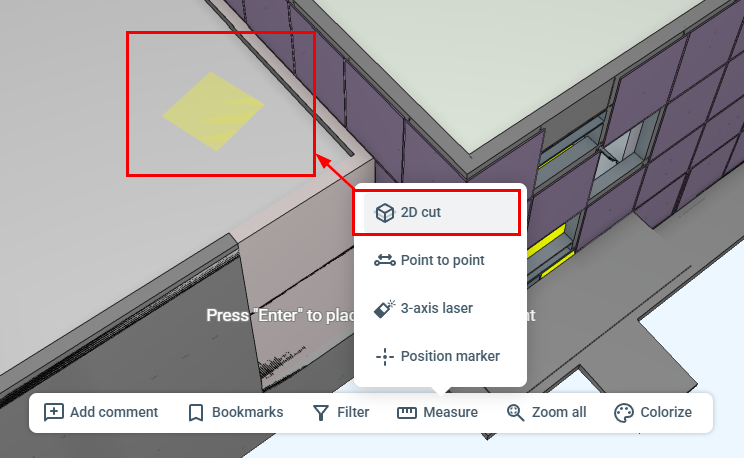

2D-utsnitt

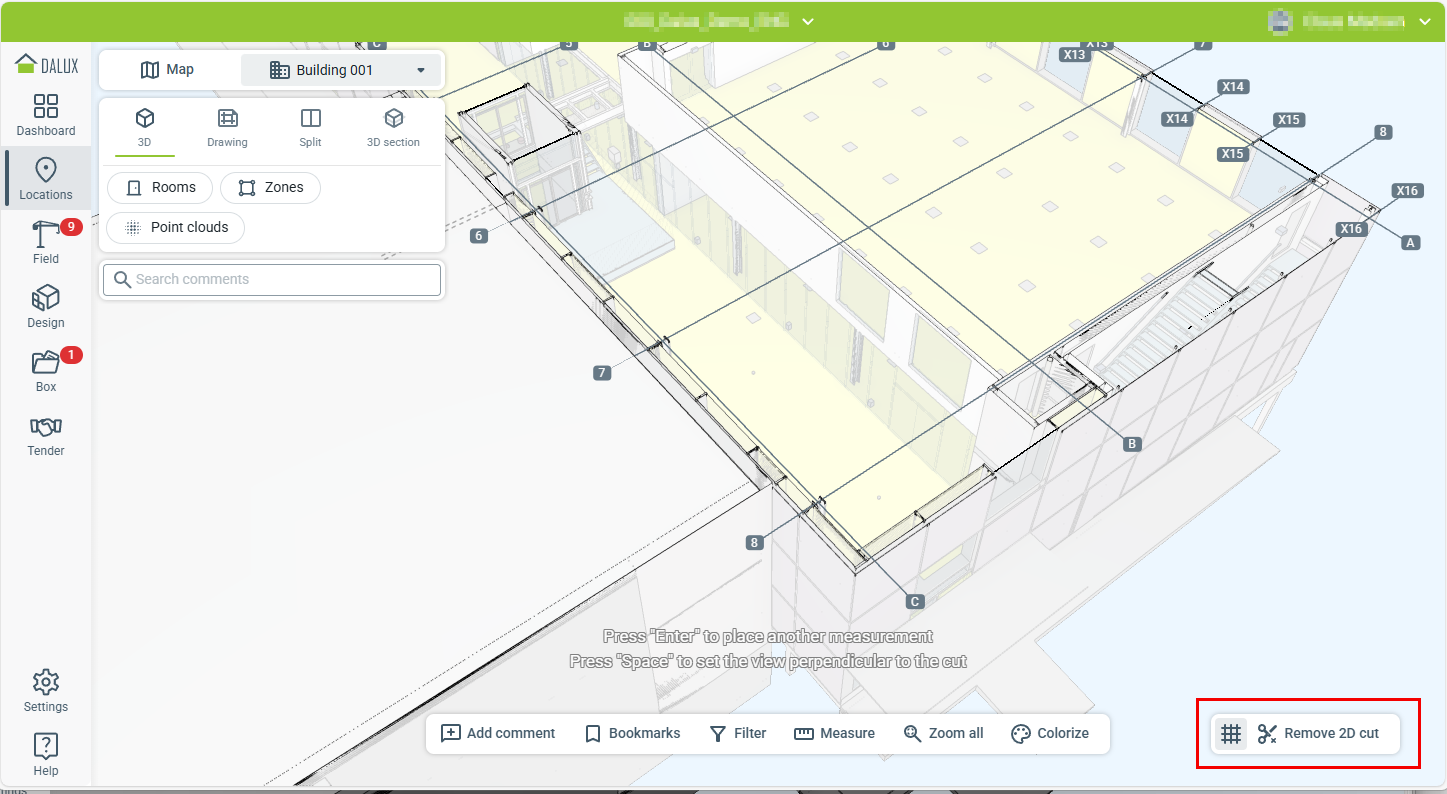

Før du måler i 3D, kan du opprette et 2D-utsnitt langs et hvilket som helst plan, slik at alle målinger blir tatt innenfor det planet.
Gå til Lokasjoner og finn elementet du vil måle
Mål
2D-utsnitt
Velg et hvilket som helst plan.
Dette vil opprette et utsnitt langs det valgte planet og sørge for at alle 3D-målinger snaps til elementene som krysser utsnittet. Hvis rutenettlinjene er synlige, vil 3D-målingene også snap til dem.
I nedre høyre hjørne klikker du på for å slå rutenettet på eller av, eller velg
Fjern 2D-utsnitt for å fjerne utsnittet og slette alle målinger fullstendig.
Punkt til punkt

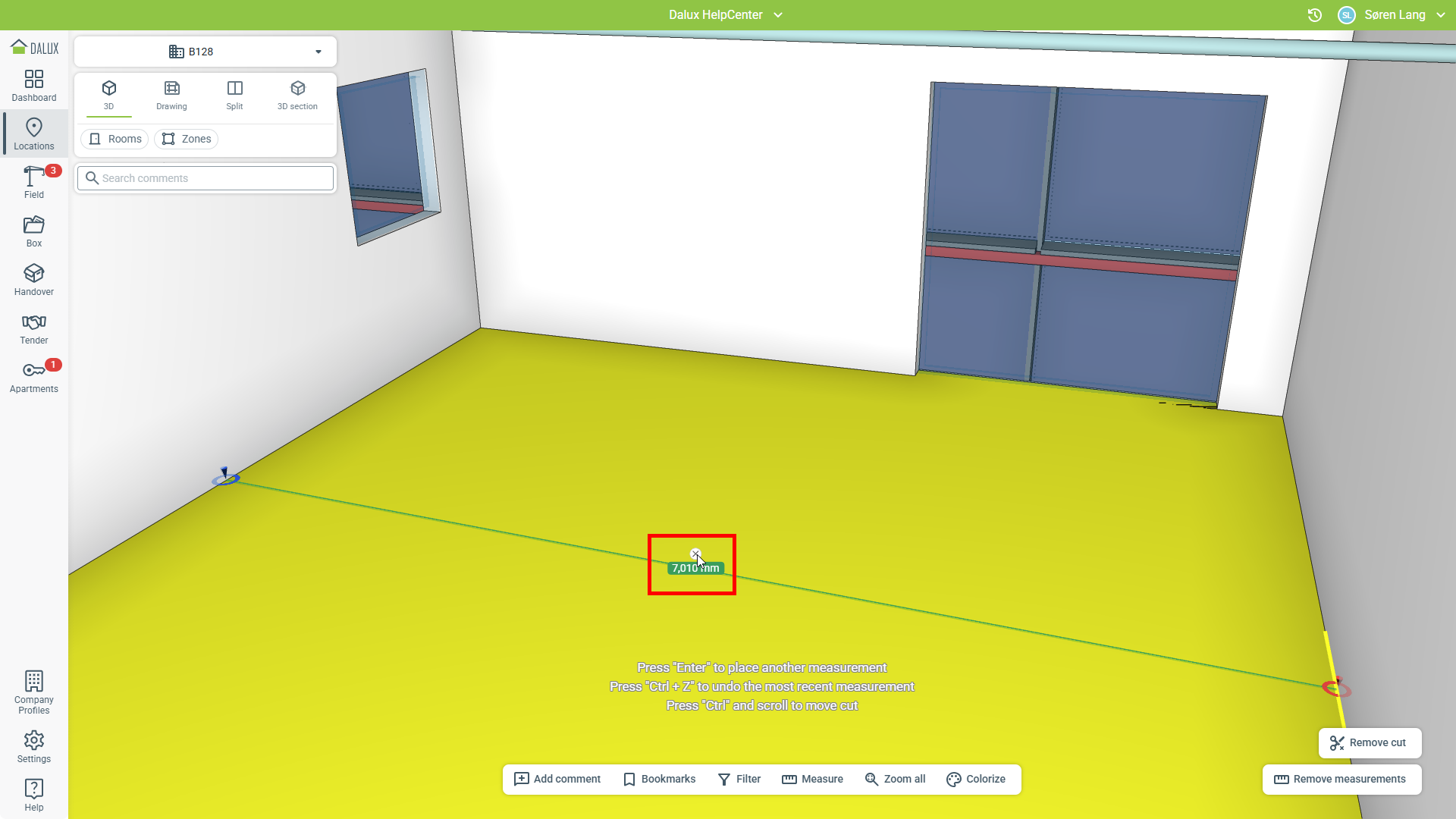

Punkt til punkt-målingen lar deg måle mellom to punkter.
Gå til Lokasjoner og finn elementet du vil måle
Mål avstand
'Punkt til punkt'.
Du kan gjøre så mange målinger du ønsker ved å klikke 'Punkt til punkt' igjen.
For å fjerne en måling, hold musen over målingen og klikk .
Laser med 3 akser
Verktøyet for laser med 3 akser oppretter målinger i tre retninger som utgår fra samme punkt. Det fungerer på lignende måte som å ha en lasermåler på byggeplassen.
Gå til Lokasjoner og finn elementet du vil måle
Mål avstand
'Laser med 3 akser'.
Klikk deretter et sted i modellen din for å plassere laseren. Du kan flytte laseren rundt ved å klikke og dra den.
Flere lasere kan tilføyes ved å klikke 'Laser med 3 akser' igjen.
Tips og triks
Du kan bruke pilene på slutten av målingen for å flytte, utvide eller trekke tilbake laseren til neste overflate.

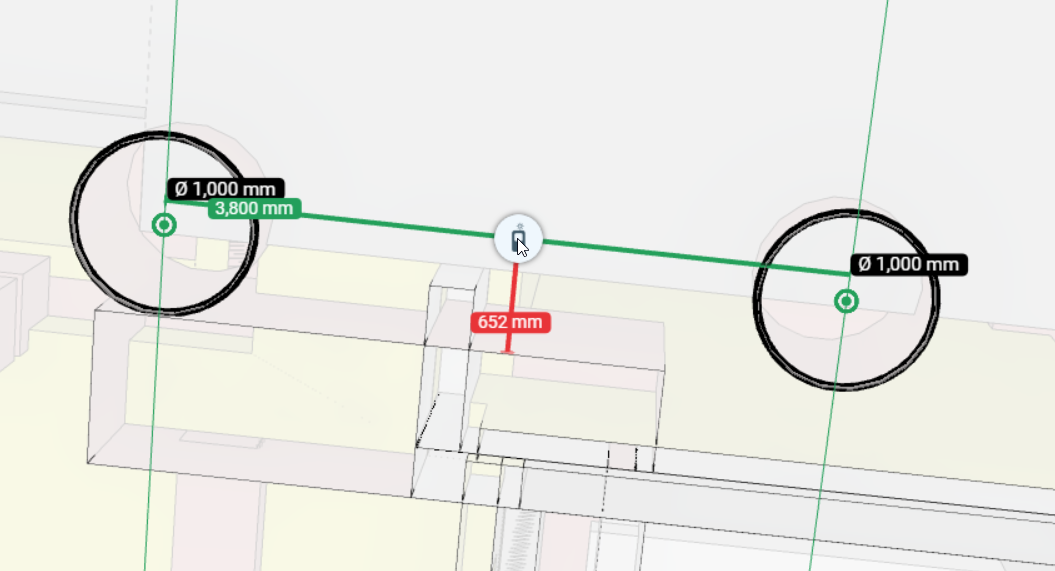

Når du bruker en punkt til punkt eller laser med 3 akser for å måle runde objekter, vil målingene bli tatt fra sentrum av objektet.

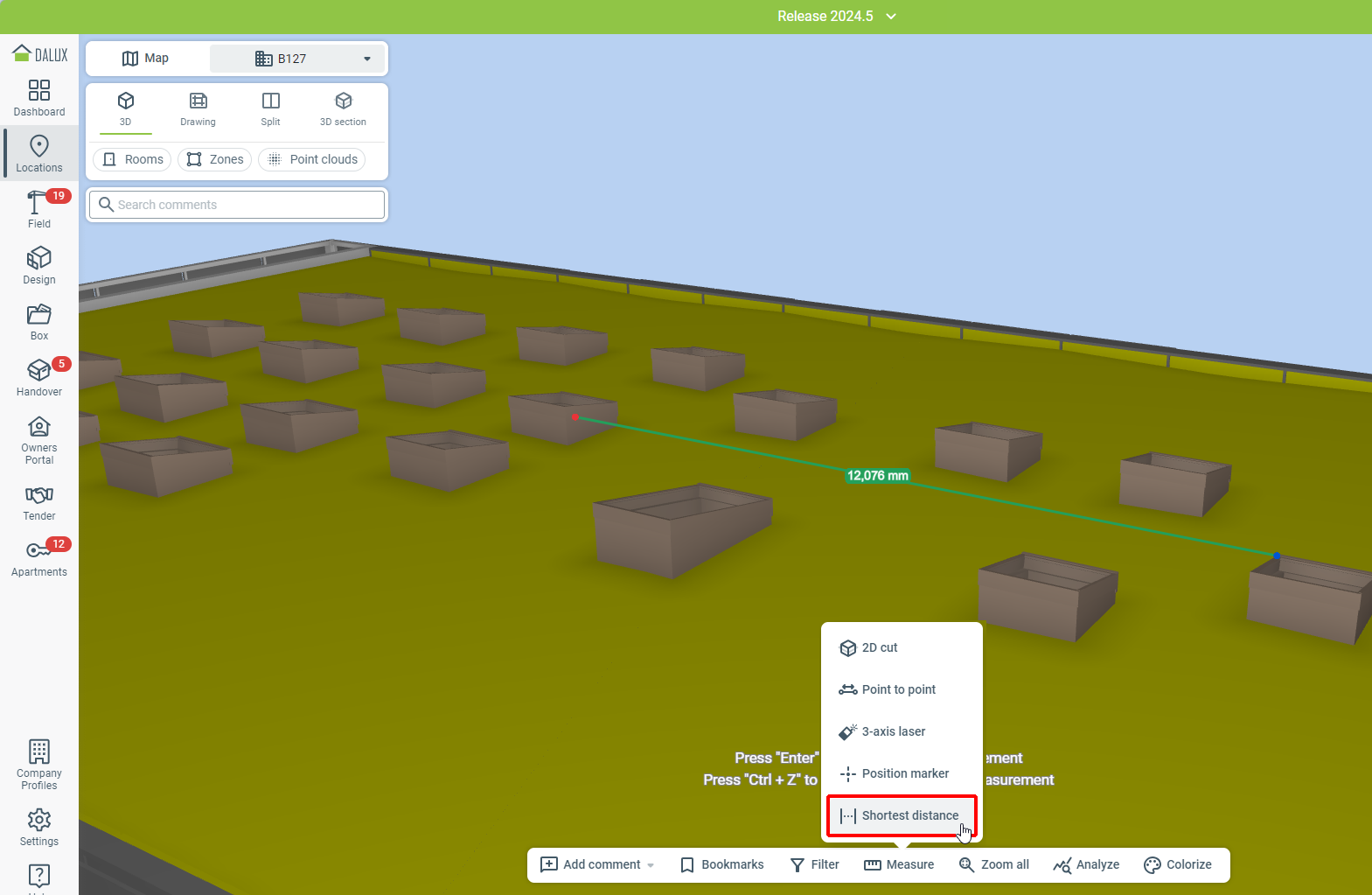

Mål avstand til korteste avstand
Hvis du bruker Dalux skrivebordsapplikasjon, kan du måle avstand til den korteste avstanden mellom to objekter i modellen din. Klikk på to objekter i modellen, og den korteste avstanden mellom objektene måles.

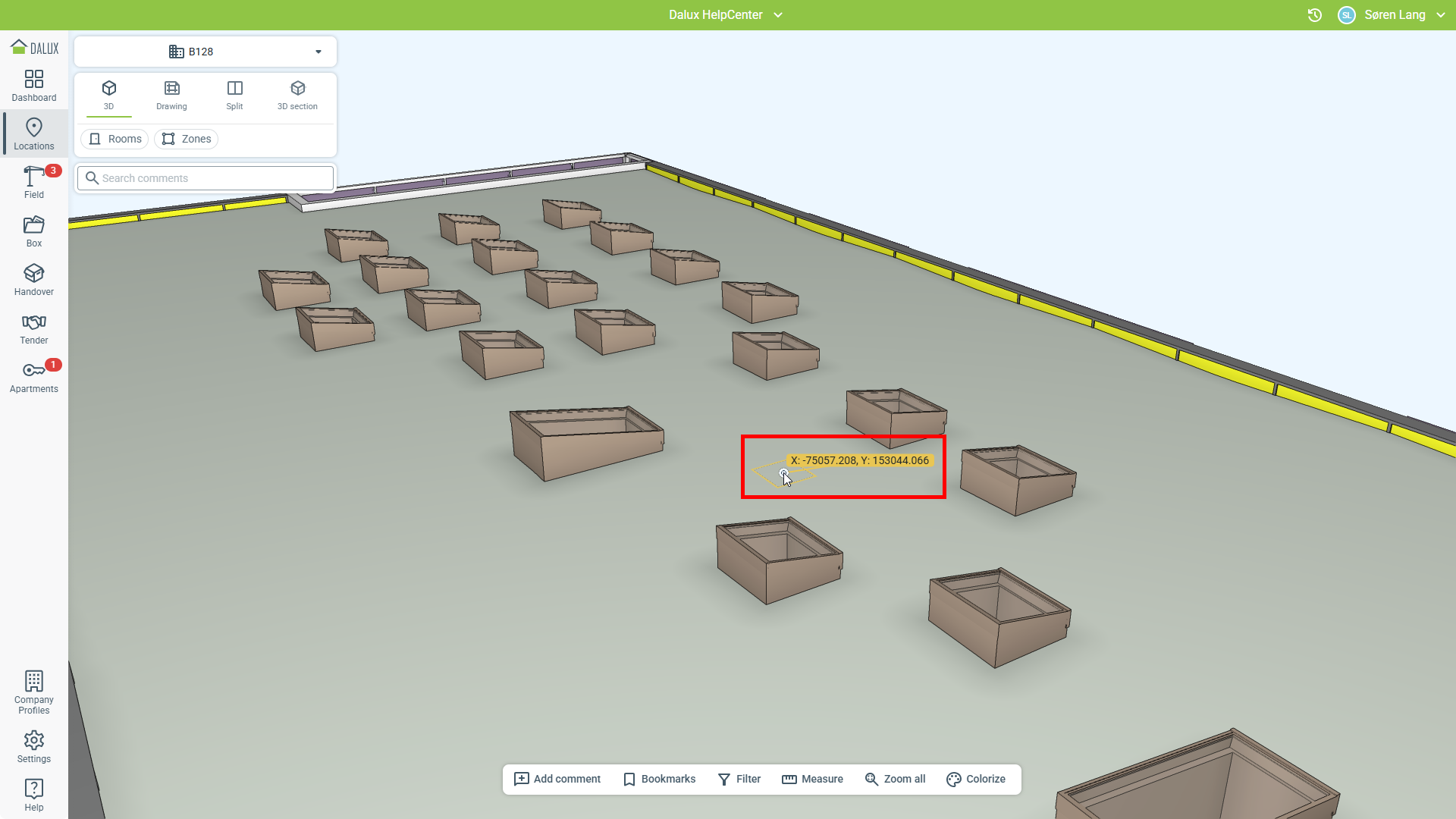

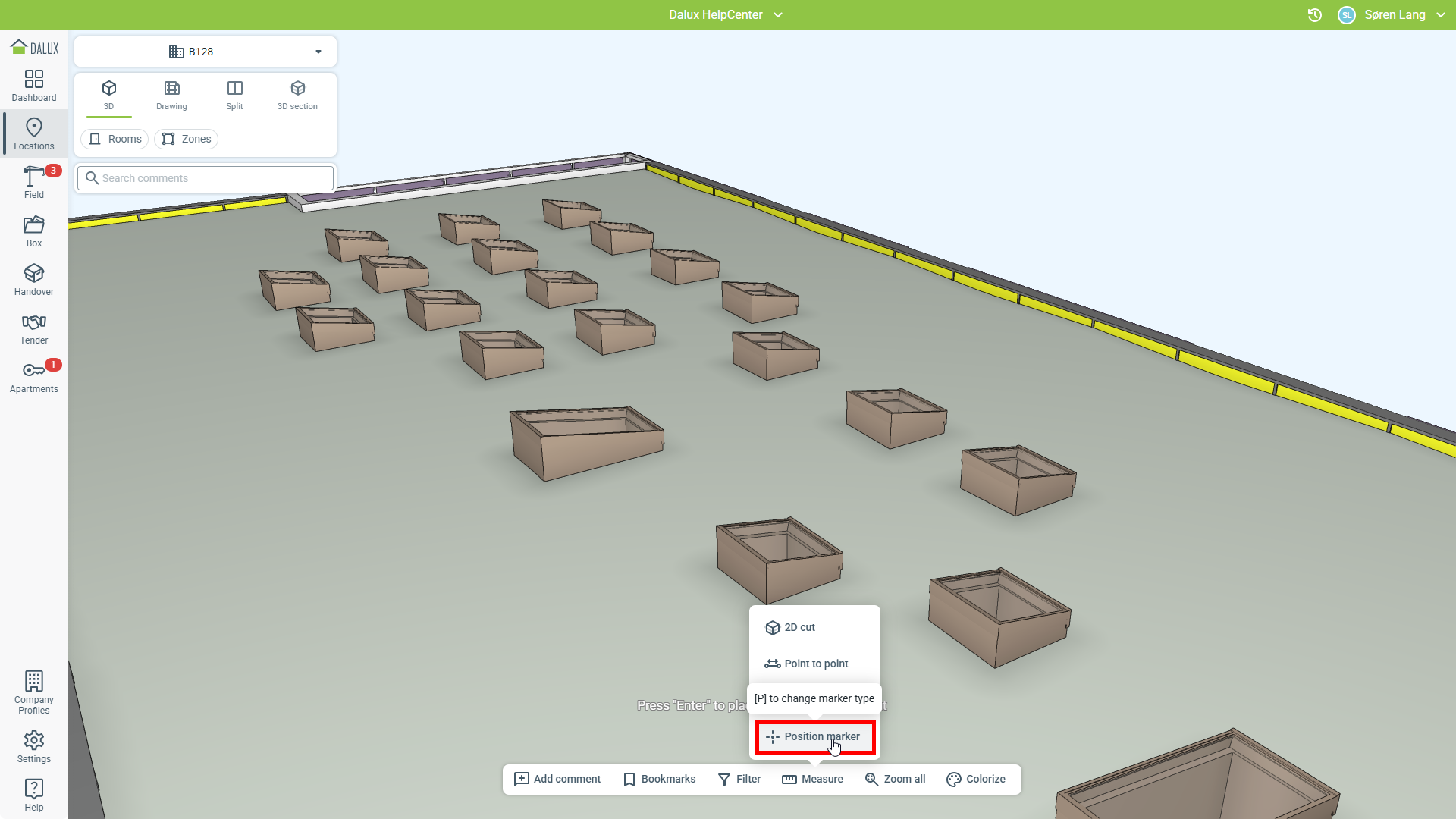

Stillingsmarkør
Du kan få den nøyaktige posisjonen til din modell ved å bruke stillingsmarkør måling
Klikk Mål avstand
'Stillingsmarkør'
Klikk et sted i din modell for å plassere markøren.
Du kan kopiere posisjonskoordinatene ved å klikke eller fjerne den med
.

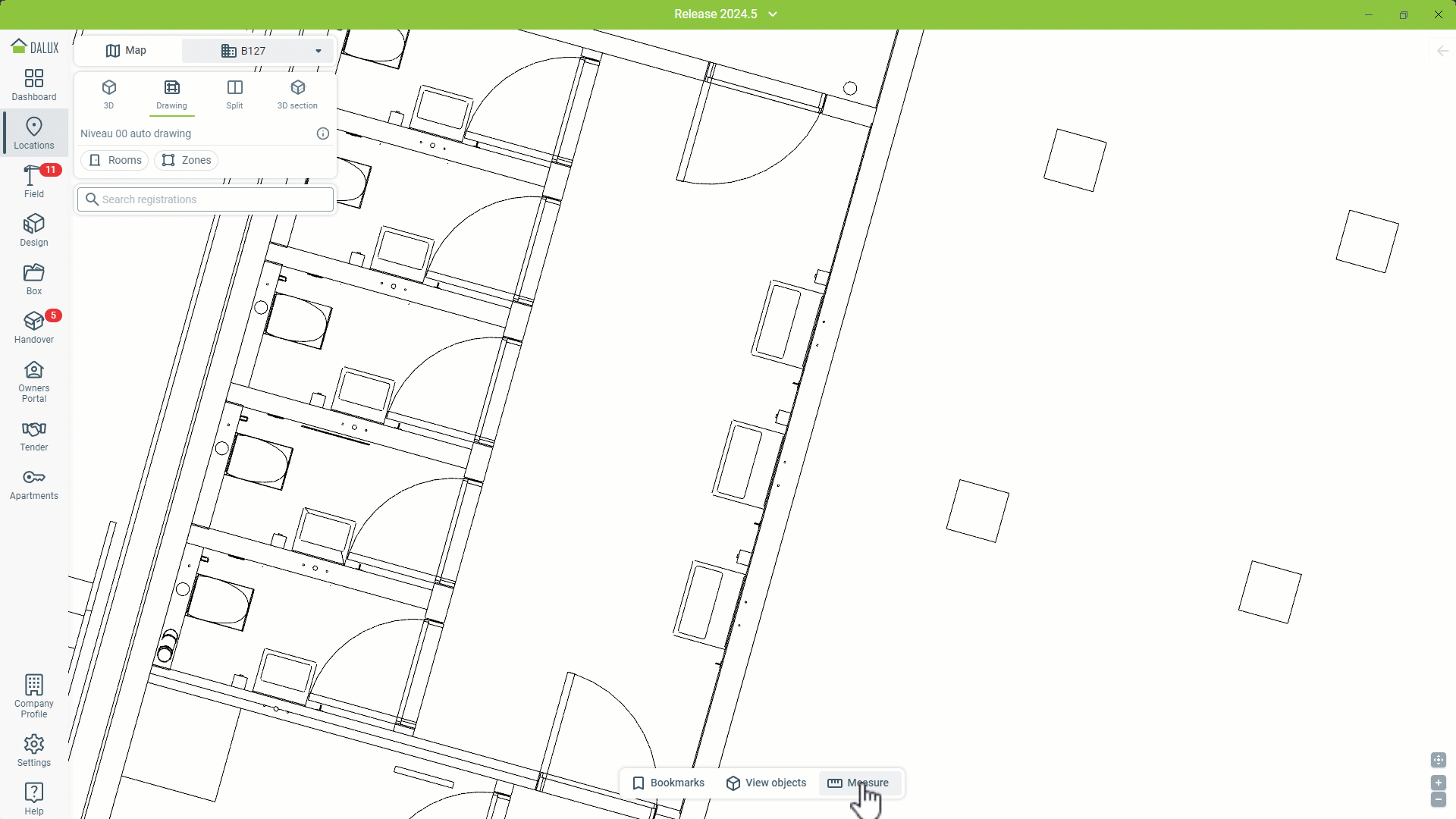

Hvordan lage målinger i 2D
Tips og triks

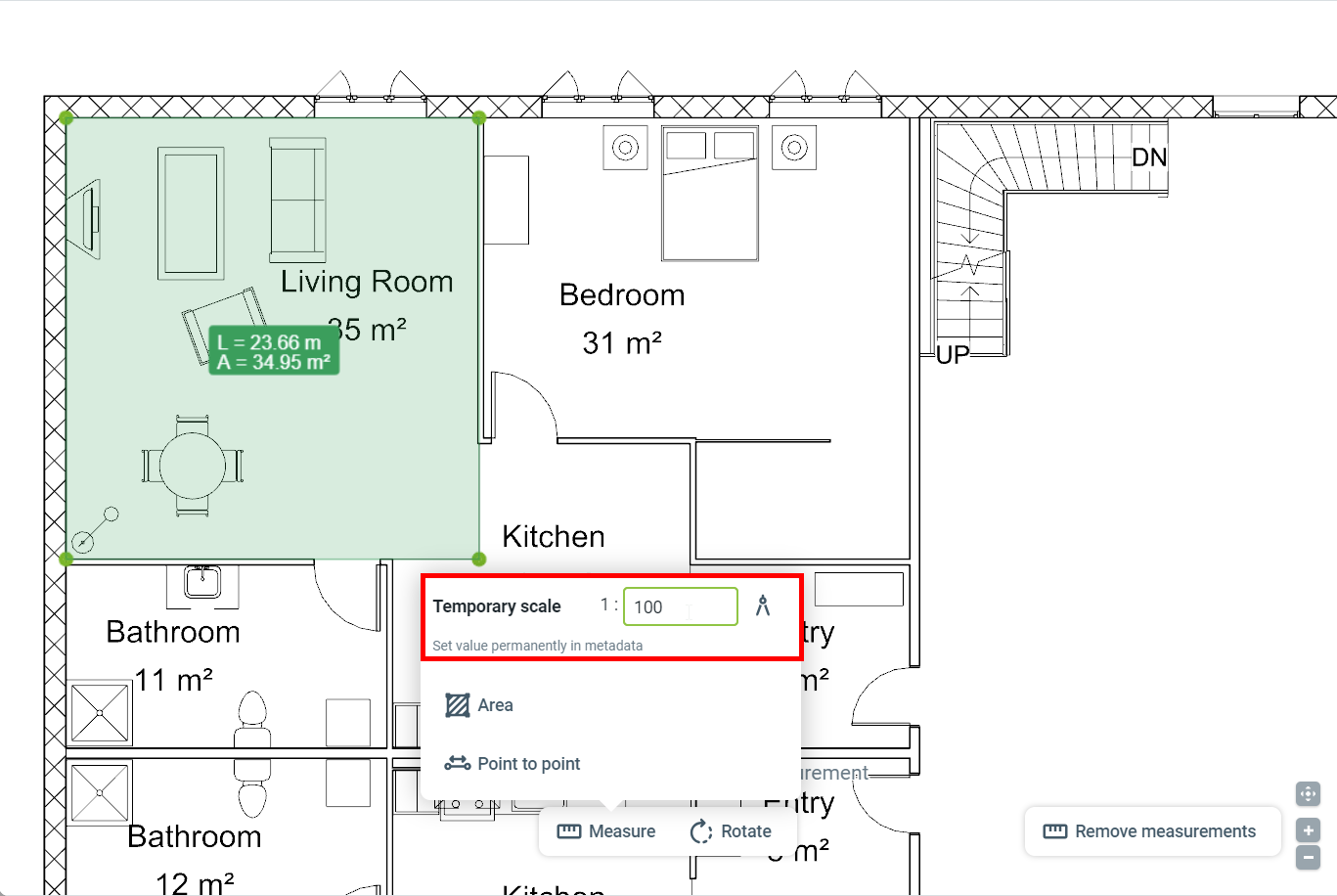

Hvis tegningen din ikke har en skala, kan du angi en midlertidig skala for tegningen.

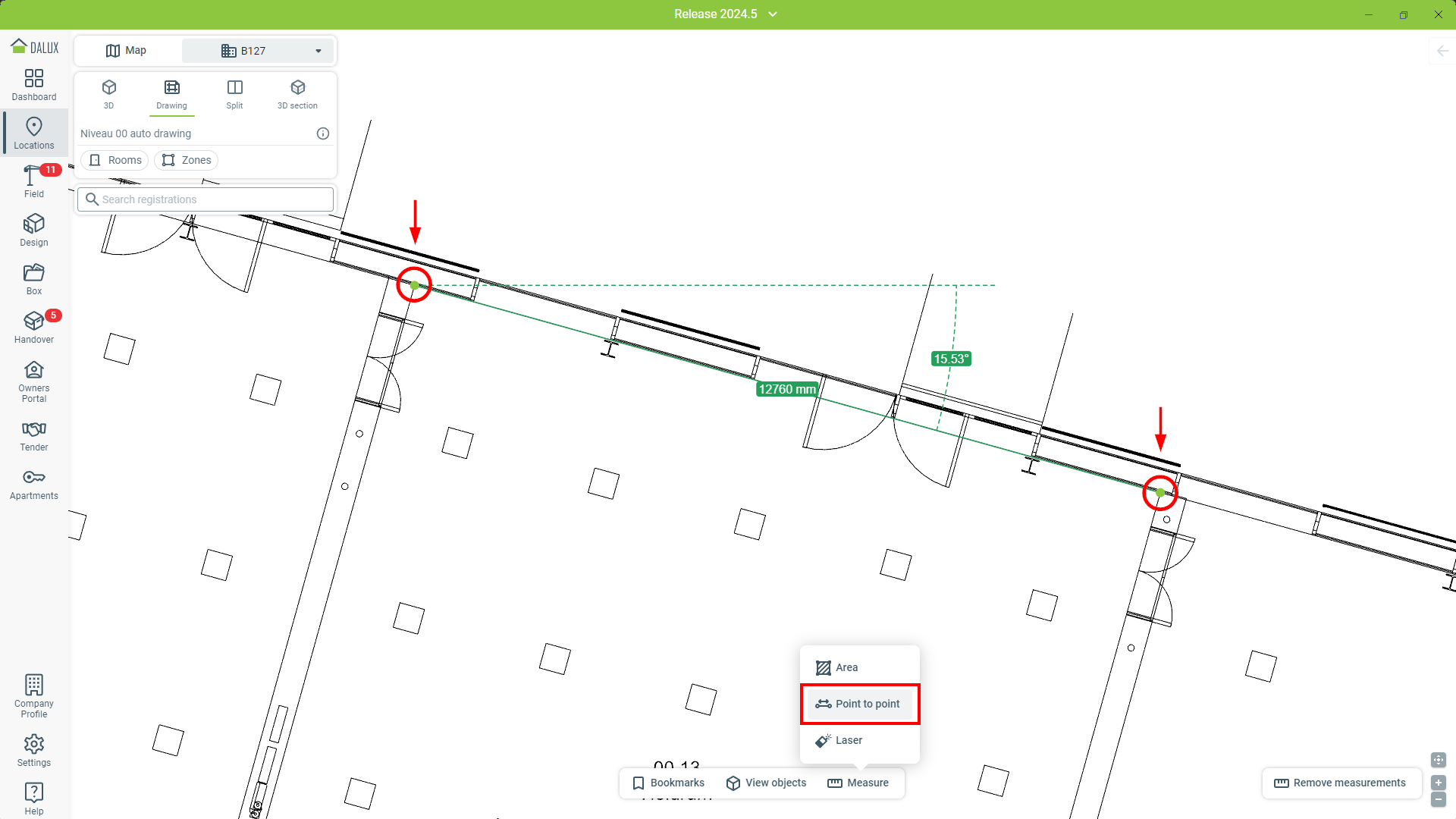

Punkt til punkt
Punkt til punkt-målingen lar deg måle avstanden mellom to punkter.

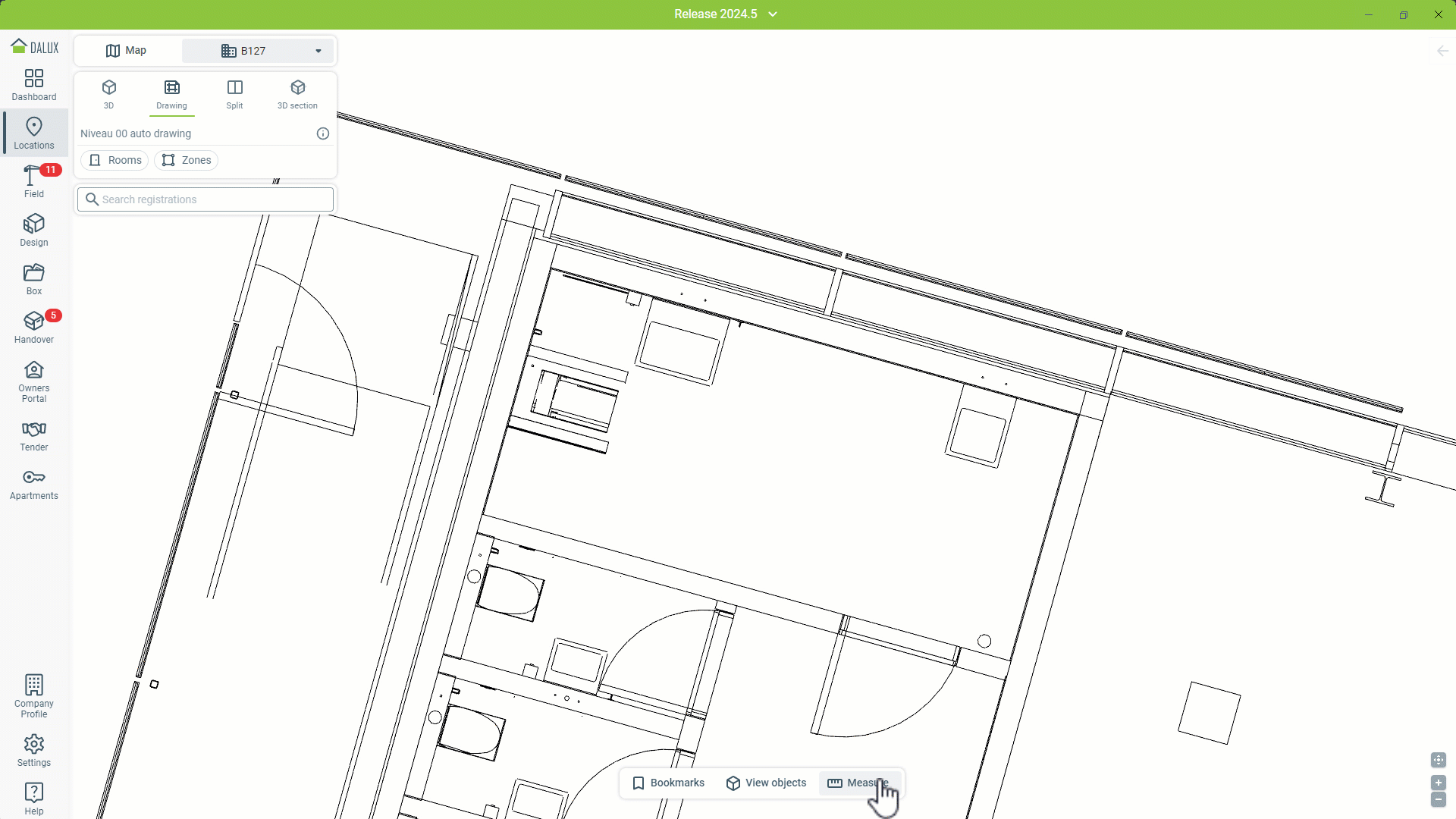

Gå til Lokasjoner og finn elementet du vil måle
Mål avstand
'Punkt til punkt'.
Velg to punkter du ønsker å få avstanden mellom ved å klikke på tegningen. I tillegg til avstanden, får du også vinkelen til en horisontal basislinje.
Tips og triks
Du kan opprette en serie målinger i 2D ved å trykke Enter etter din første måling. Du kan også starte en ny måling fra endepunktet til en eksisterende ved å klikke på den.

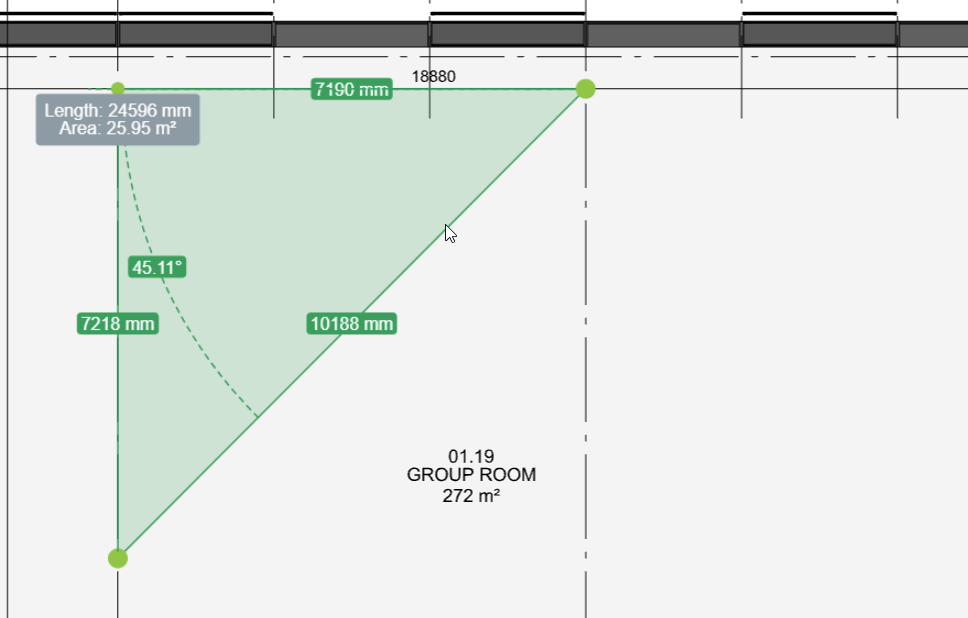

Når man lukker en punkt-til-punkt-måling til en figur, beregnes arealet automatisk.
Når du velger punkter, hjelper en snapping-funksjon deg med å nøyaktig finne hjørner i tegningen din. Det hjelper også med å finne 90° vinkler for rette overflater som vegger og dører.
Areal
Denne funksjonen vil beregne både område samt omkretsen av en polygon. Klikk og dra på tegningen din for å opprette en rektangulær form.
Alternativt, klikk for å opprette individuelle punkter på tegningene som vil bli koblet til. Når du er ferdig, velg startpunktet ditt igjen for å beregne område.
Laser
Med laserfunksjonen kan du velge hvilket som helst punkt på tegningen din, og Dalux finner de nærmeste avstandene til nærliggende overflater.
Etter måling, klikk og dra i sentrum for å flytte posisjonen til målingen.
Klikk på en pil av en av måle endepunktene for å endre målingen til neste linje.
