I denne artikellen gjennomgår vi hvordan man uploader modell og filer fra Archicad til Dalux med Archicad-Dalux-plugin.
Innholdsfortegnelse:
- Download av Archicad Plugin
- Klargjøring av Dalux prosjektet til import
- Upload fra Archicad
1. Download av Archicad Plugin

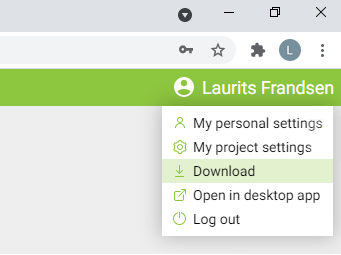

Det første som skal gjøres er å laste ned og installere Archicad pluginen. Nedlastning finnes under ditt brukernavn:
Ditt navn i det øverste høyre hjørne > Download
2. Klargøring av Dalux prosjektet til import

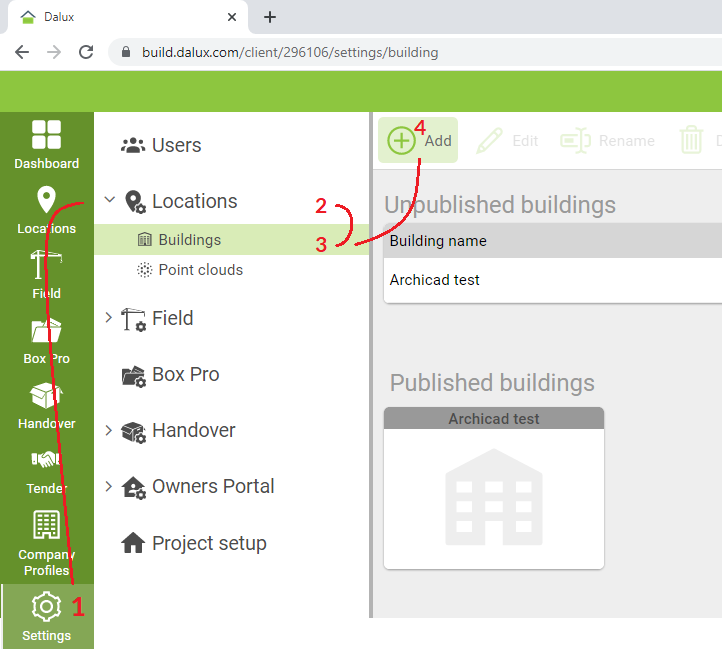

Når Archicad pluginet er installert må det opprettes et navn til bygningen som skal importeres i det gitte prosjektet. Dette gjøres under lokasjonsinnstillinger som vist nedenfor:
Navngi bygningem som importeres fra Archicad:
Oppsett> Lokasjoner > Bygninger > Tilføy
3. Upload fra Archicad

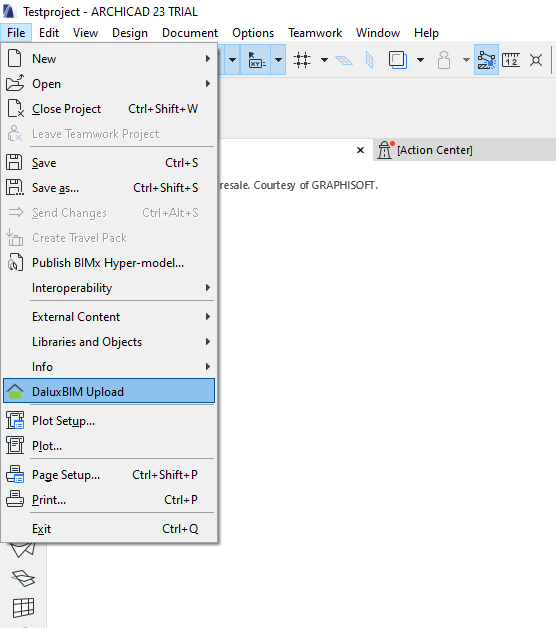

Med pluginen lastet med og innstallert samt prosjektet og bygningen opprettet i Dalux, kan vi nå begynne den egentlige eksporten fra Archicad. I Archicad trykker vi på "Filer" i øverste høyre hjørne og deretter på "DaluxBIM Upload".
Den første gangen vi åpner DaluxBIM Upload skal vi logge inn, hvilket gjøres med de samme loginopplysningene som når vi logger inn i Dalux.

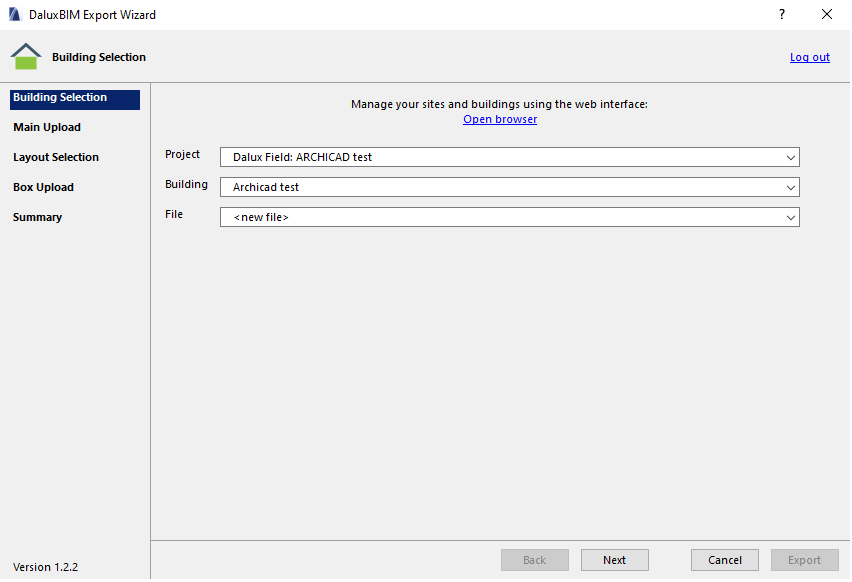

Når vi er logget inn, skal vi først velge hvilket prosjekt i Dalux som skal eksporteres til bygningen vi oprettet tidligere i denne guiden. Når det er gjort trykker vi på neste.

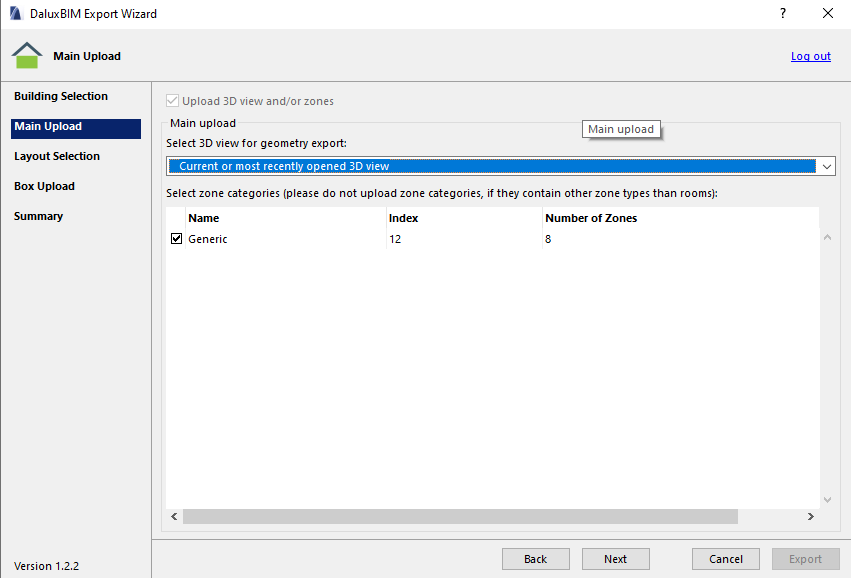

I det neste vinduet må vi oppgi 3D utsnittene og zonene som vi ønsker å eksportere.

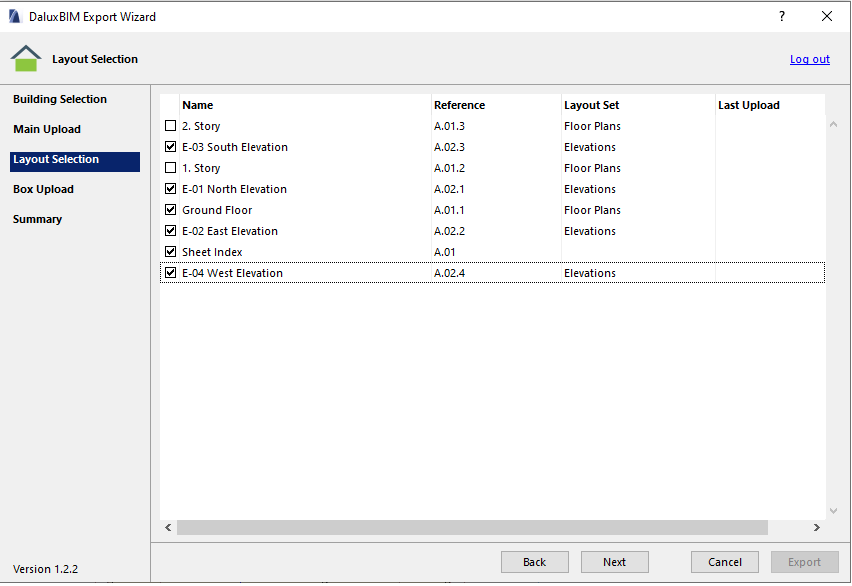

Deretter velger vi hvilke layouts vi vil eksportere.

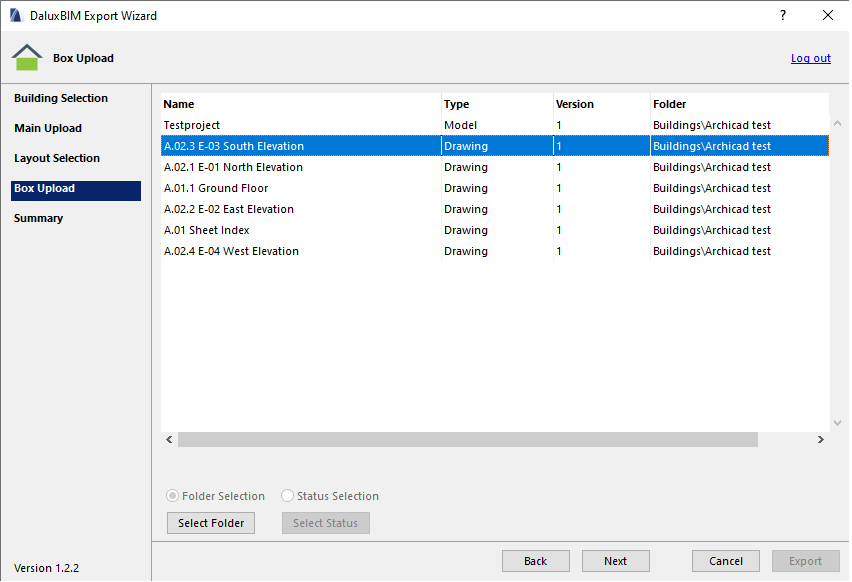

Når vi trykker på "neste" har vi mulighet for å plassere våre layouts i Dalux Box. For å endre plasseringen trykker du på en fil og etterfølgende på "select folder".
Hvis en mappestruktur ikke har blitt opprettet enda, kan du fortsatt uploade filene, men vi anbefaler å opprette en mappestruktur først da dette gir en bedre oversikt.
Det er også mulig å angi en status for filene som blir lastet opp ved å trykke på "velg status".

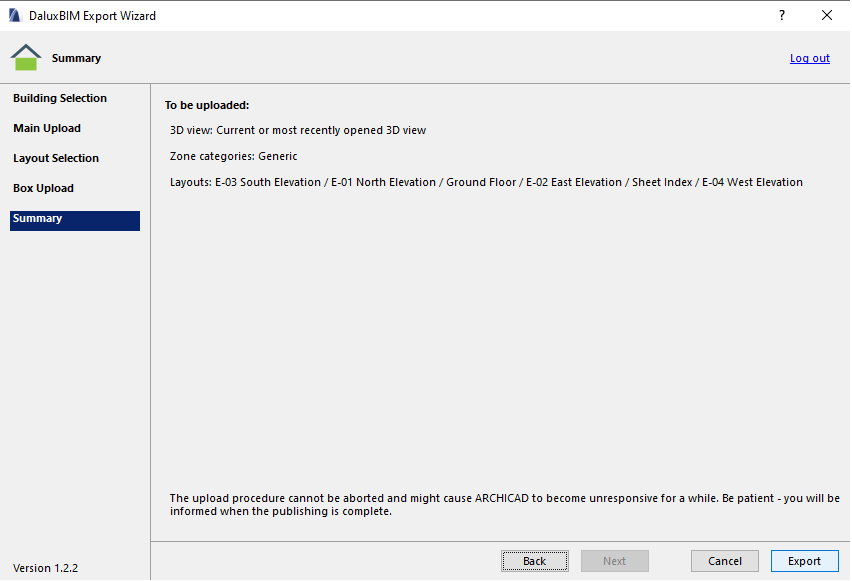

Siste vindu oppsummerer alt som skal uploades til Dalux - når du trykker på "export" begynner opplastingen.
