Denne artikkelen vil dekke hvordan man laster opp, administrerer og viser 'Punktskyer' lastet opp til Dalux.
Punktskyer er et datasett av punkter som inneholder geometriske koordinater, fargeverdier og lysstyrke. De genereres vanligvis av LIDAR-skannere, som skanner et område og samler datapuntene. Datapuntene transformeres deretter til 3D-bilder i form av en punktsky.
Punktskyer i Dalux kan brukes på flere måter. Punktskyer i Dalux kan brukes på flere måter. Den vanligste bruken er å følge byggeprosessen med tanke på kvalitetskontroll eller "as-built" sammenligninger.
Teknisk informasjon
I de fleste tilfeller er det anbefalte filformatet for optimal bruk .laz, men andre filformater vil fungere helt fint med Dalux. Vi anbefaler, hvis mulig, å følge de foretrukne filformatene nedenfor fra venstre til høyre.
.laz .las
.e57
.ply
.pts
.xyz
Maksimal filstørrelse er 8GB.
.pts og .xyz filer varierer i spesifikasjonene så korrekt tolkning kan ikke garanteres. Hvis dette er den eneste tilgjengelige filtypen, kan en tjeneste som Pointzip brukes til å konvertere filer til .laz.
Dalux støtter ikke .rcp filer.
Hvordan sette opp punktskyer
Brukerettigheter
Prosjektadministratorer, prosjekteringsledere og brukergrupper med 'Rediger' rettigheter for Posisjoner kan administrere punktskyer.

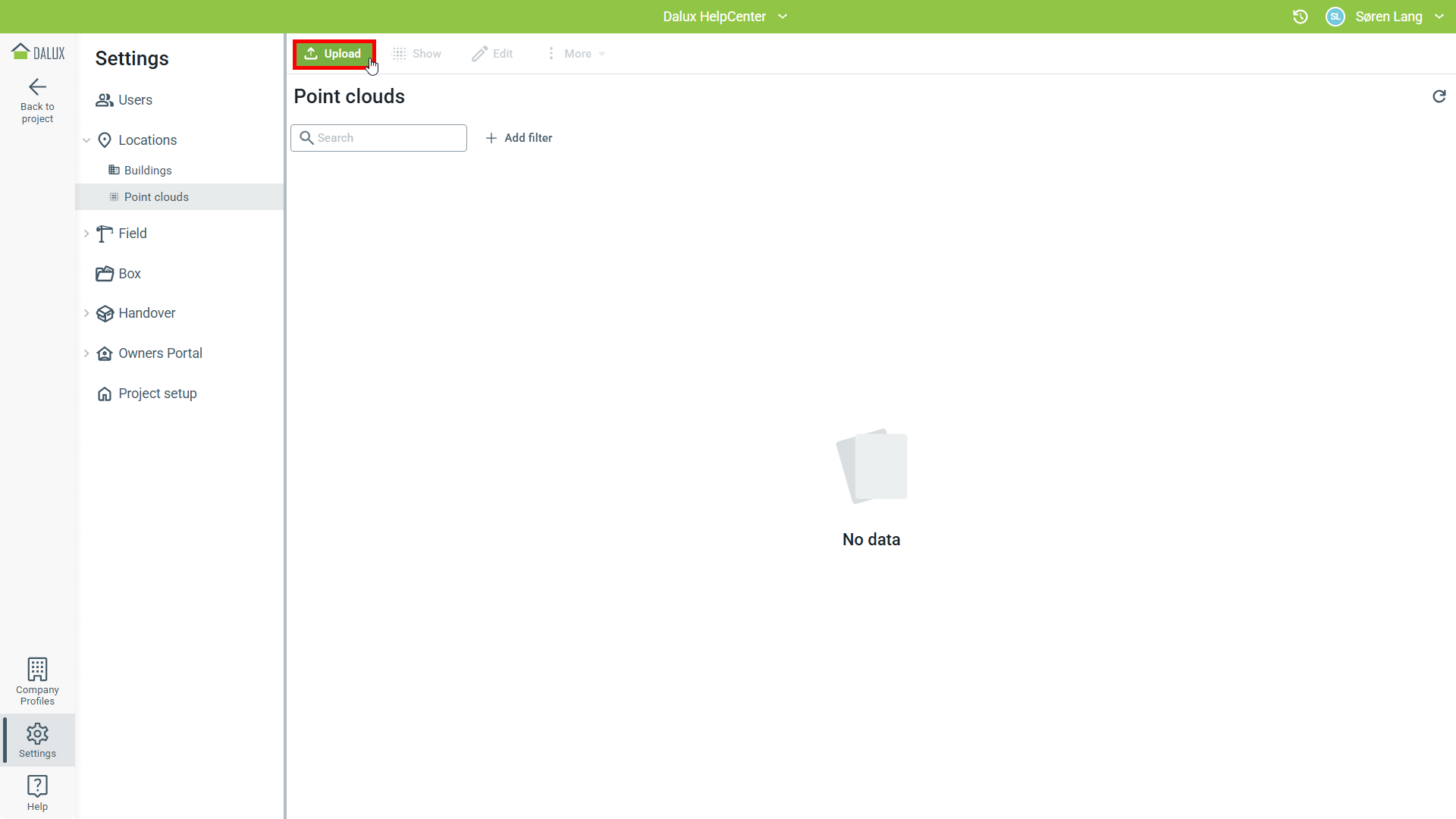

For å laste opp punktskyer, gå til Innstillinger
Lokasjoner
Punktskyer
Last opp.

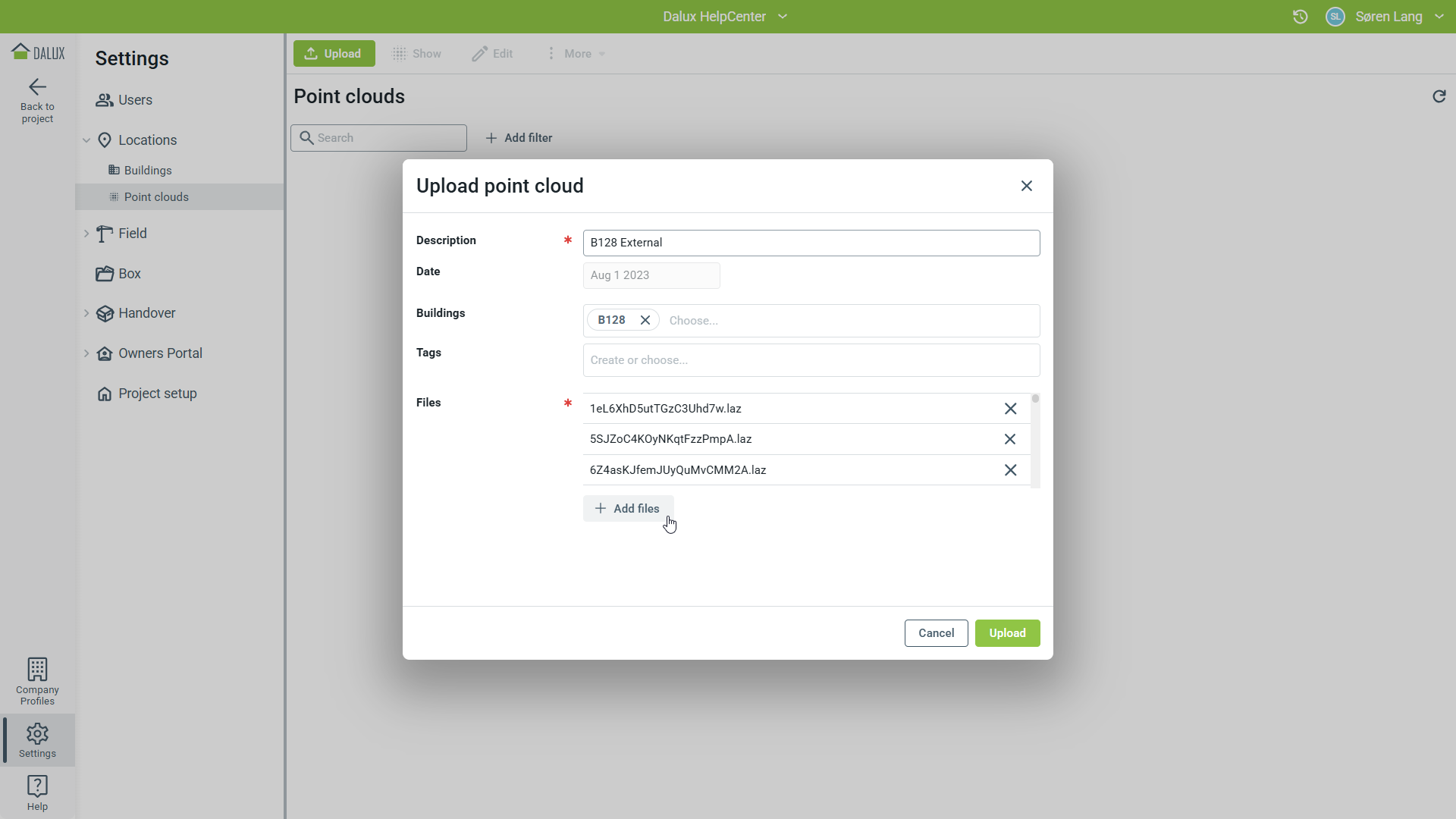

Tilføy en beskrivelse og velg hvilken bygning punktskyen er tilknyttet.
Du kan tilføy dine egne merkelapper for å hjelpe deg med å filtre og sortere punktskyer senere. Merkelappen vil også være det som vises i Lokasjoner.
En eller flere punktskyfiler kan lastes opp samtidig. Når punktskyene er lastet opp, vil Dalux behandle filene før de kan brukes.
Individuelle filer kan legges til eller fjernes fra punktskyen ved å velge punktskyen og klikke Rediger.
Hele punktskyen kan slettes ved å velge den, klikke Mer og deretter
Slett punktsky.
Hvis du har punktskyer fra forskjellige datoer, opprett en ny punktsky og følg samme prosess.

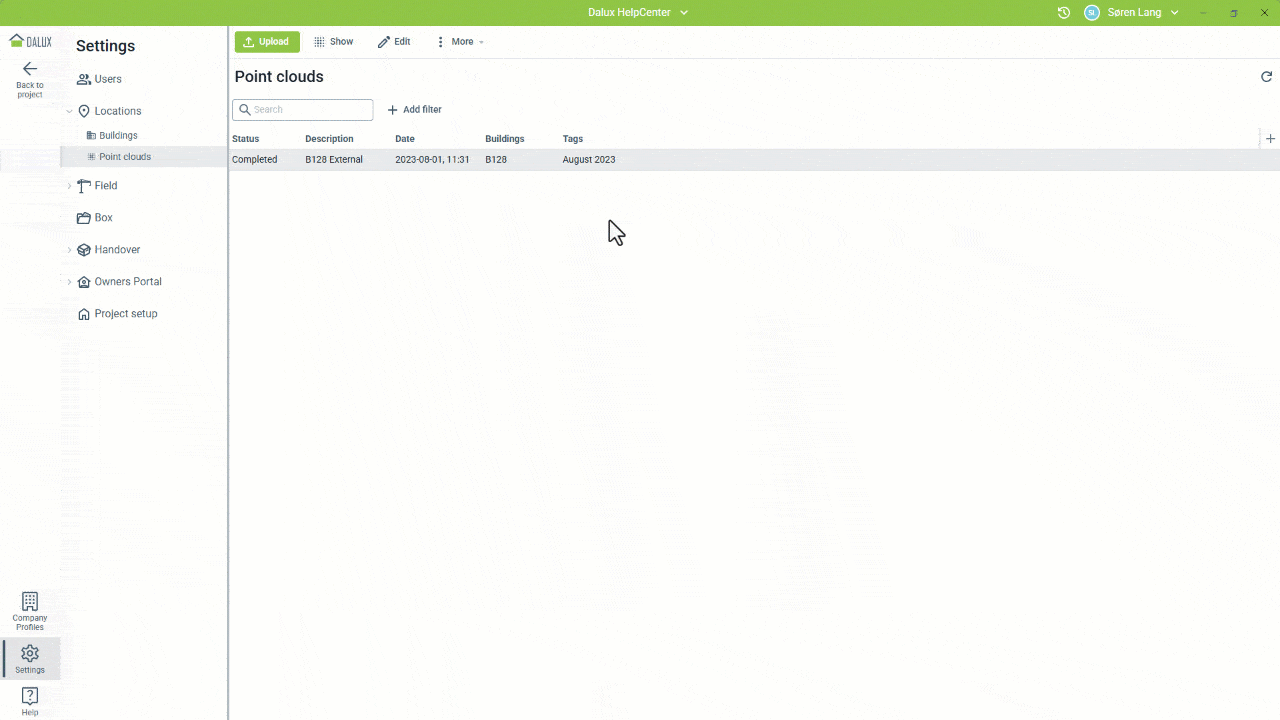

Når punktskyen er lastet opp og behandlet, kan den sees ved å klikke på punktskyen i listevisningen, og deretter klikke Vis i toppmenyen.
Teknisk informasjon
Hvordan laste ned punktskyer fra Dalux
Hvis du ønsker å laste ned punktskydata fra Dalux, gå til:
Innstillinger
Lokasjoner
Punktskyer
Velg en punktsky fra listevisningen
Rediger.

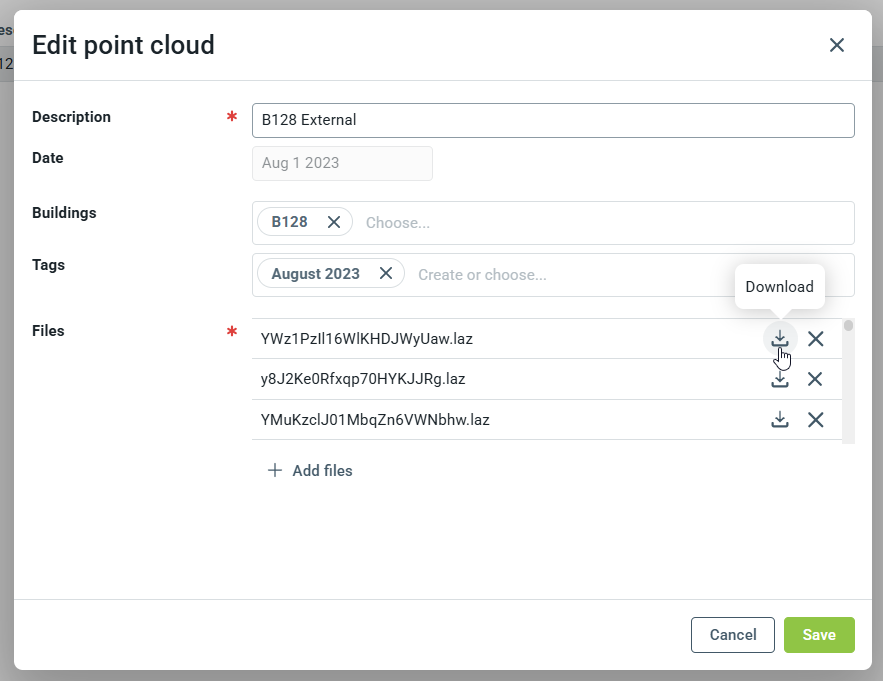

Dette åpner punktskyen, og hver fil kan lastes ned ved å klikke på -ikonet.
Hvordan bruke punktskyer med Lokasjoner
Hvis punktskyene og en 3D-Modell er sammenstilt, kan punktskyen vises sammen med 3D-Modellen. Punktskyer kan vises fra Lokasjoner.
Gå til Lokasjoner og velg bygningen som er tilknyttet punktskyen.

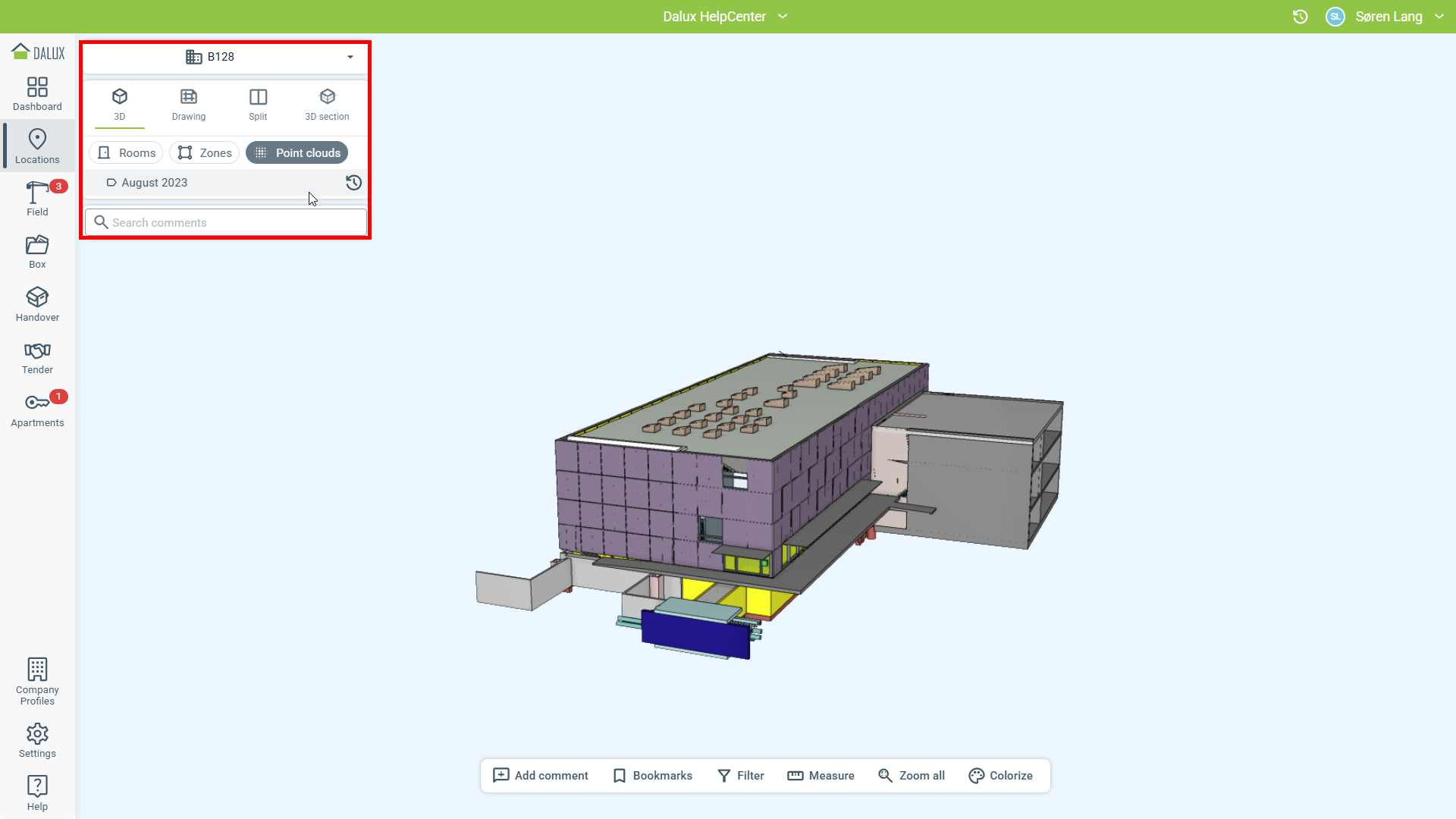

Punktskyer er tilgjengelige fra 3D. Klikk 3D
Punktskyer. Du kan da velge hvilken punktsky du vil se.

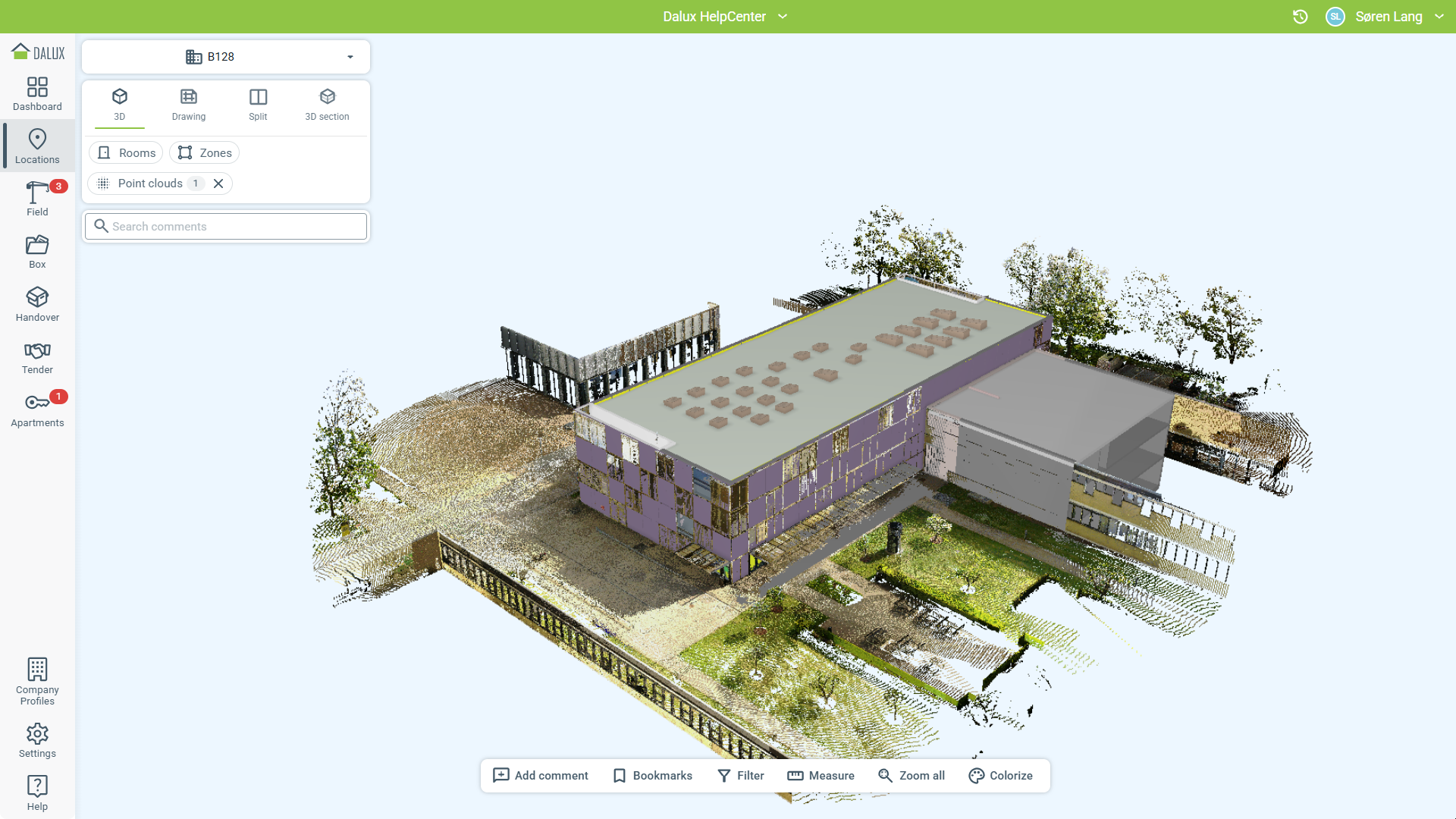

Punktskyen vises sammen med 3D-Modellen, og navigeringen i 3D fungerer som normalt i Dalux.

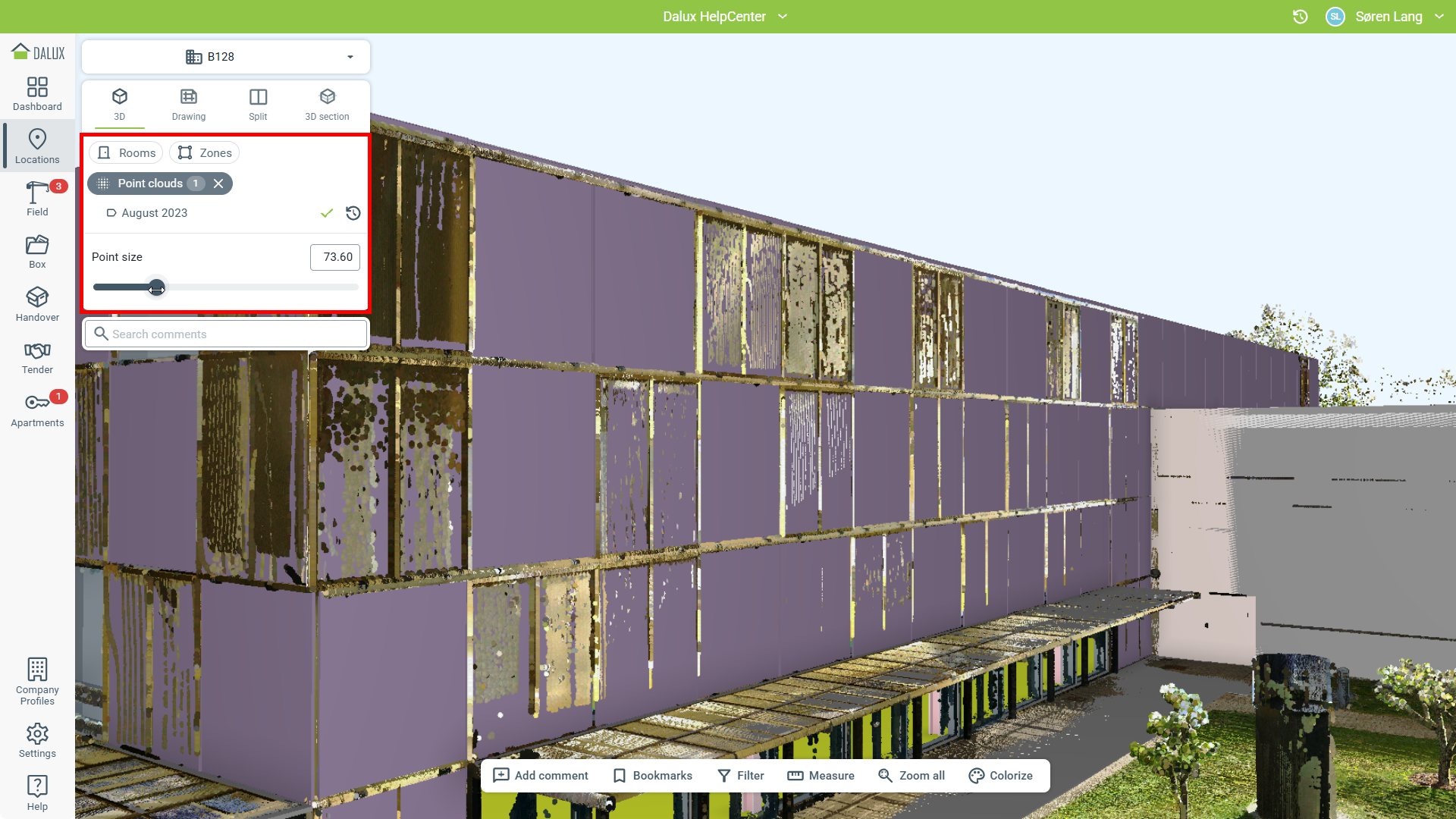

Når du bruker nettleserversjonen av Dalux, er det en mulighet til å endre størrelsen på punktene ved hjelp av å skyve på 'Punktstørrelse'-bryteren. Reduser detaljeringsnivået ved å angi en høyere verdi for å øke hastigheten på visningen. For et høyere detaljeringsnivå, angi punktstørrelsen lavere.
Sammenlign punktskyer med modellen
I Field Pro og InfraField Pro kan du sammenligne punktskyen din med modellen din. Dalux merker punkter som avviker fra modellen din med en viss avstand. Aktiver 'Sammenlign med 3D' i Lokasjoner-menyen og sett grensen til ønsket avstand. Dalux vil bruke fargekoding for å indikere punkter over eller under grensen.
