Vær oppmerksom på at denne videoen kun er for Dalux FM og plugin-versjon 6.2.0 og senere.
Vennligst se denne artikkelen for import av Revit-modeller til Dalux Build: Hvordan laste opp 3D-modeller og tegninger ved hjelp av Revit-pluginen
Revit-pluginen er en plugin utviklet av Dalux som integreres i Revit, og støtter flere funksjoner som å laste opp modeller og tegninger, opprette kommentarer (Dalux Box) og integrasjon med funksjonen Modellvalidering (Dalux Box).
Denne artikkelen forklarer hvordan du kan bruke Revit-pluginen til å laste opp modeller direkte fra Revit til din Dalux FM-instans.
ADVARSEL
Endring av prosjektsmalen vil endre Revit-filens unike ID, og hindre oppdateringer av eksisterende Revit-filer.
I tillegg vil alle assets med tildelte BIM-instanser miste forbindelsen til de tilsvarende BIM-objektene.
Last opp refererer til operasjonene som utføres i Dalux-pluginen for å sende data til Dalux FM.
Importer refererer til operasjonene som utføres i Dalux FM etter en vellykket opplasting, brukt til å oppdatere lokasjonsdataene.
Les denne artikkelen for å lære hvordan du gjør det: Hvordan importere BIM-modellen og tegningene dine
For å lære hvordan du installerer pluginen og bruker dens andre funksjoner, les Hvordan sette opp Revit-pluginen.
Oppmerksomhet
Denne pluginen fungerer bare med fullstendige versjoner av Revit. Sørg for at Revit-versjonen din er kompatibel med plugin-versjonen. Oppdatering av Revit kan forårsake problemer hvis plugin- og Revit-versjonene ikke samsvarer.
Før du forsøker å laste opp en modell ved hjelp av Revit-pluginen, sørg for at prosjektets koordinater er riktig satt opp for opplasting. Denne artikkelen (Revit Survey Point) kan hjelpe deg hvis du er usikker eller har synkroniseringsproblemer.
Video
Denne videoen viser hele prosessen, fra opplasting til import.
Hvordan laste opp BIM-modellen og tegnefilene dine
Brukerrettigheter
Du må ha en brukerrolle med tillatelse til å redigere BIM og tegninger under Lokasjoner på den aktuelle Dalux FM-instansen for å laste opp dokumenter fra Revit. Hvis du ikke kan det, kontakt din Dalux FM-administrator.
For å laste opp modellen fra Revit til Dalux, åpne Revit og sørg for at du er logget inn på din Dalux-konto i pluginen.

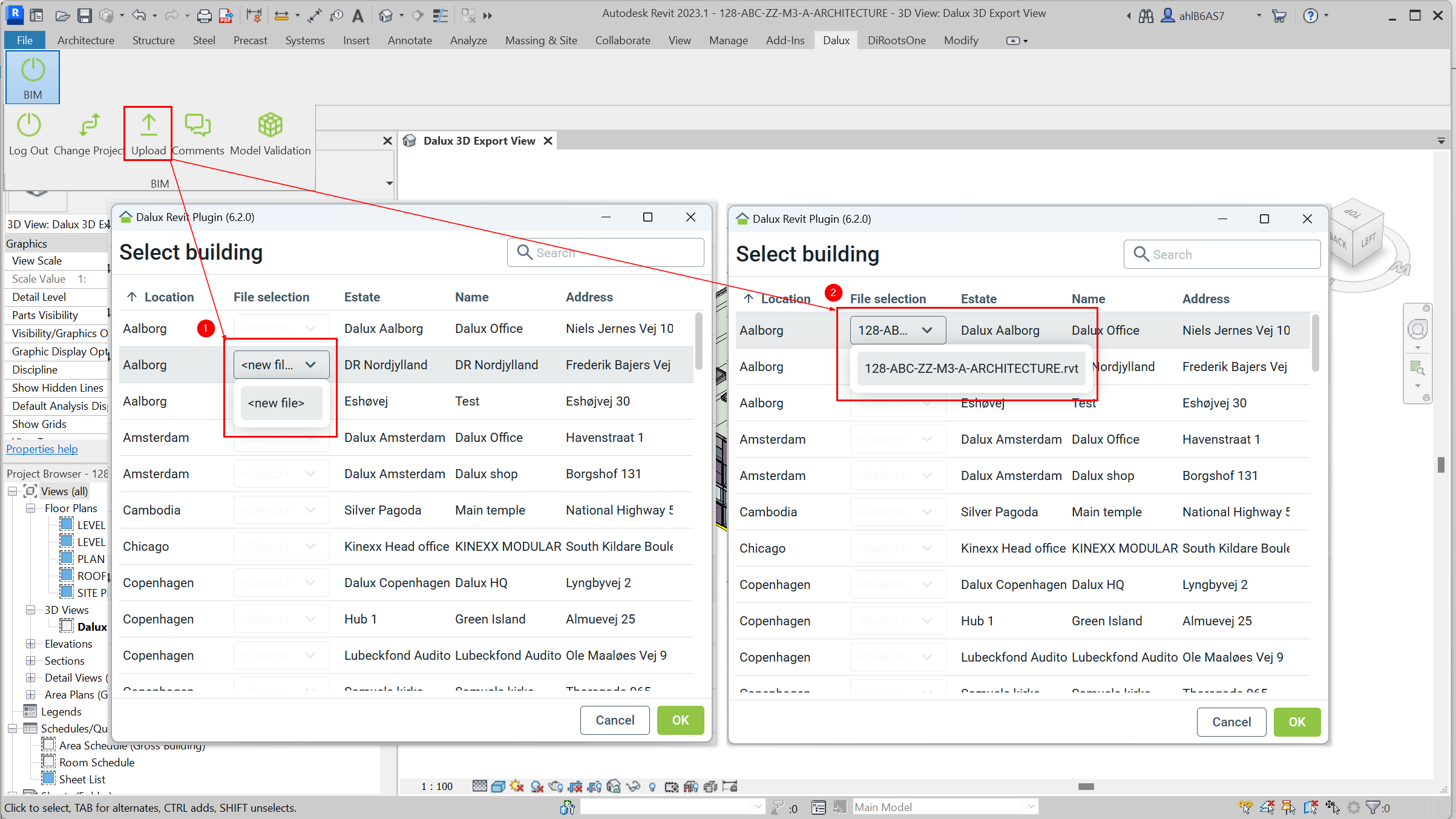

Velg instans og bygning

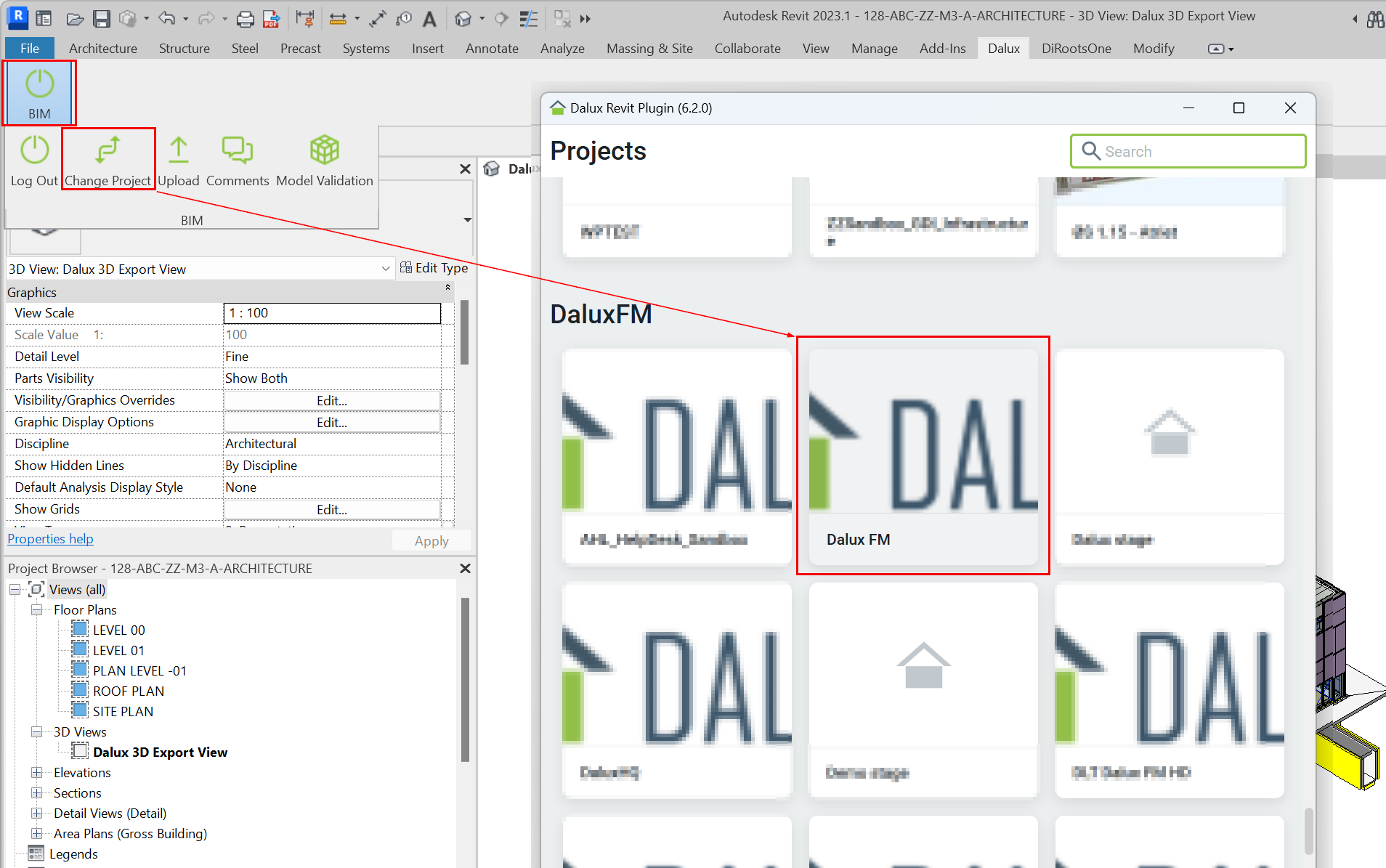

Velg eller bytt prosjekt ved å klikke "Endre prosjekt" og velge en instans fra listen.
Klikk på "Last opp", og velg bygningen og filen du vil laste opp modellen til.
Hvis det er første gang du laster opp denne modellen, velg "ny fil" i Fil-feltet. (1)
Hvis du tidligere har lastet opp denne modellen, velg filen du vil oppdatere. (2)
Viktig!
Pass på at bygningen der du vil laste opp Revit-filen allerede finnes i Dalux FM-instansen, siden du ikke kan opprette nye bygninger via pluginen.
Last opp filer

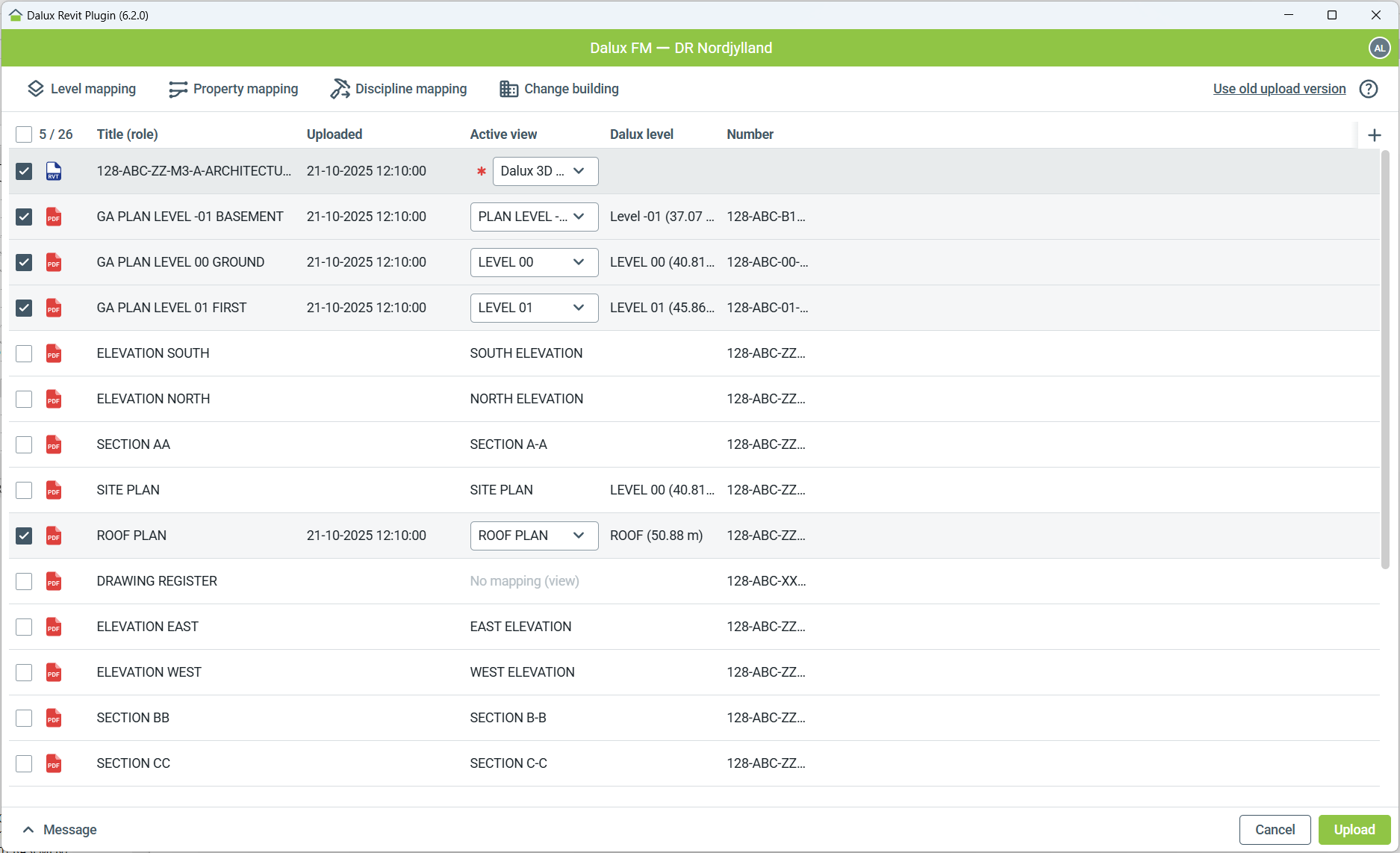

Fra hovedopplastingsskjermen kan du velge filene du vil laste opp og se metadataene som er knyttet til dem.
Klikk på ikonet øverst til høyre for å legge til flere kolonner i visningen.
Merk
Hvis du laster opp for første gang, bør du først gå gjennom Nivåkartlegging,
Egenskapskartlegging, og
Fagkartlegging (se nedenfor). Disse innstillingene vil bli lagret for fremtidige opplastinger.
Tittel: Dette er navnet på filen som den vil vises med under Lokasjoner.
Endre det under Egenskapskartlegging.
Lastet opp: Dato for siste opplasting av denne filen.
Aktiv visning: Velg visningen som bestemmer nivået den skal mappes til.
Velg "Ingen kartlegging" hvis du ikke vil at tegningen/arket skal være tilknyttet et nivå.
For 3D-modeller se Aktiv visning (3D) nedenfor.
Dalux-nivå: Nivået tegningen vil mappes til i henhold til aktiv visning.
Nummer: Arknummeret på tegningen (kan endres kun i Revit).
Fag: Tegningsfag — skriv inn verdien manuelt eller kartlegg den under Fagkartlegging
Velg filene ved å hake av i boksene, og raden vil bli uthevet.
En oransje stjerne indikerer et obligatorisk felt; du må velge noe for å kunne laste det opp.
Tips og triks
Du kan velge flere ved å holde nede Ctrl eller Shift mens du velger flere rader.
Ark
Et ark består av en visning sammen med tilleggselementer som forklaringer, tekst og merknader.
Når du laster opp et ark til Dalux FM og oppretter assets på det, er posisjonene deres knyttet til visningens plassering på arket.
Viktig!
Hvis du senere oppdaterer arket i Revit og flytter visningen — selv uten å slette den — vil dette føre til at alle relaterte assets og oppgaver i Dalux FM flyttes tilsvarende. Dette skjer fordi Dalux FM sporer deres plassering basert på visningens posisjon på arket. Justeringer gjort i Revit av layout- eller visuelle årsaker kan derfor utilsiktet forskyve assets i FM.
Ark vil bli lastet opp som PDF-filer.
Visninger
En visning plasseres alltid i henhold til kilden og kan ikke flyttes.
Etasjetegninger vil bli tildelt nivået de ble opprettet på, mens snitt og høyder ikke er tilknyttet noe nivå.
Visninger vil bli lastet opp som DWG-filer.
Modelfiler
Modeller oppfører seg på samme måte som tegninger. Det er imidlertid to hovedforskjeller.

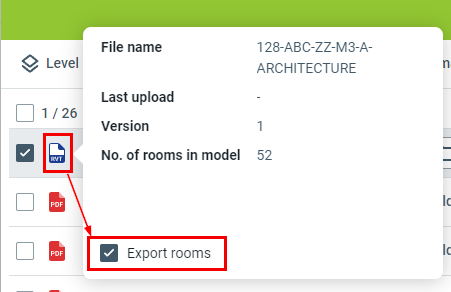

Eksporter rom
Hold musepekeren over modellikonet og velg om rom skal inkluderes i opplastingen eller ikke.

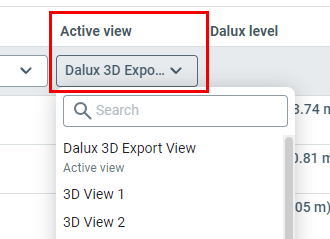

Aktiv visning (3D)
Velg 3D-visningen du ønsker å bruke for opplastingen. Detaljnivået (fin anbefales) og kun synlige objekter i denne visningen vil bli lastet opp.
Nivåkartlegging
ADVARSEL
Hvis det allerede er opprettet nivåer i din Dalux FM-instans, må du avstå fra å opprette nivåer fra arkene dine under opplastingen til Dalux!

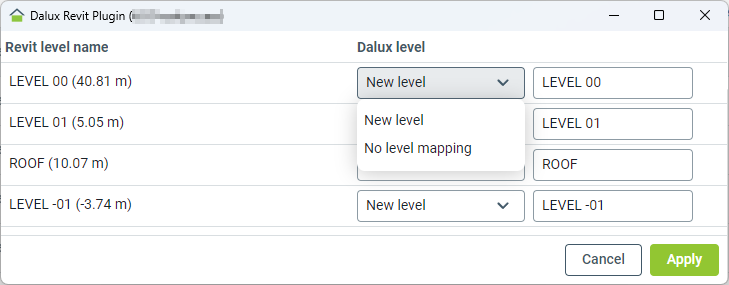

Nivåkartleggingen viser nivåene fra modellen, slik at du kan kartlegge hver enkelt til et Dalux-nivå og tildele et navn.
Du kan:
- Velg eksisterende nivåer hvis de allerede er opprettet i Dalux.
- Opprett et nytt basert på et nivå fra modellen.
- Velg "Ingen nivåkartlegging", og nivået vil ikke bli lastet opp.
Tips og triks
Laster opp Revit med nivåer med høydeforskyvning og rom – Hvis bygningen din har nivåer med høydeforskyvning (for eksempel en første etasje som består av tre nivåer med ulike høyder), må du importere alle nivåer som inneholder rom til Dalux. Dette sikrer at rom kan slås sammen til riktige nivåer. Ellers vil rommene feste seg til nærmeste nivå, noe som kanskje ikke er nøyaktig.
Egenskapskartlegging

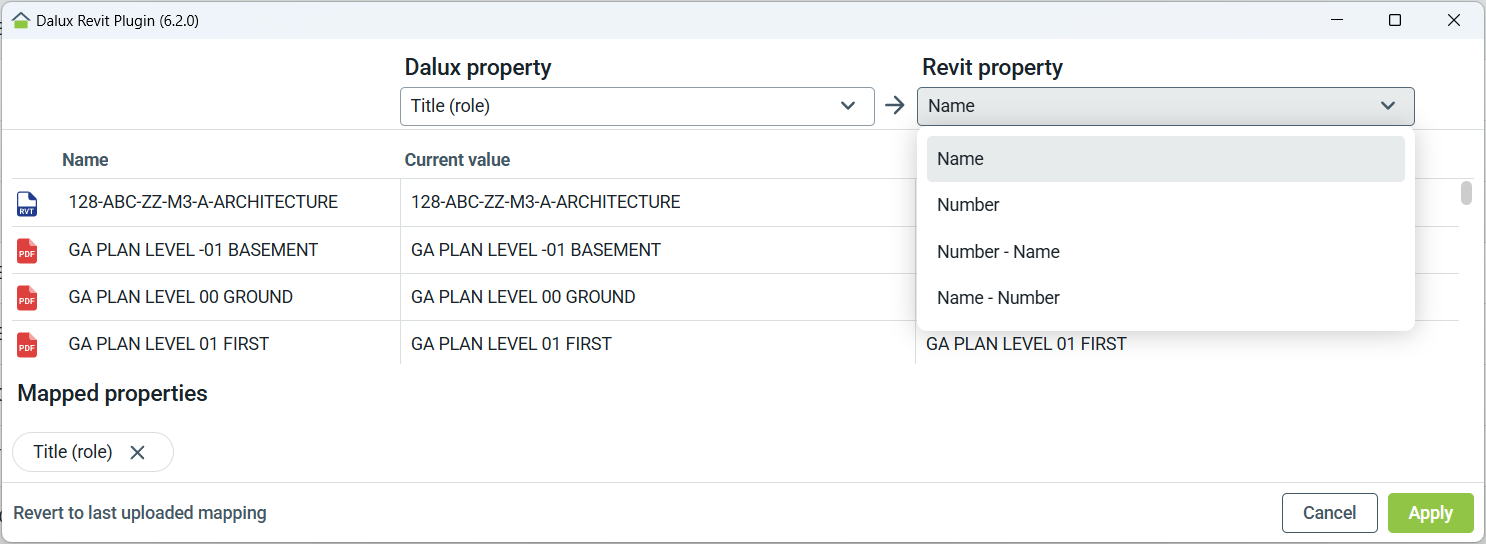

Egenskapskartlegging lar deg spesifisere filnavnet og mappe Dalux-metadata til en Revit-egenskap.
Navn: Dette viser tegningene etter ark- eller visningsnavn.
Dalux-egenskap (dokumentegenskap): Dette lar deg velge Dalux-metadatafeltet "Tittel", som definerer filnavnet i Dalux.
Revit-egenskap: Dette lar deg velge arkegenskapene fra Revit-modellen. Den viser den nye verdien som vil bli brukt for Dalux-egenskapen etter å ha klikket "Bruk".
Etter at du har klikket "Bruk" og lastet opp filene til Dalux, vil dette oppsettet bli lagret og gjenbrukt neste gang du laster opp.
Du kan enkelt gjenopprette den forrige kartleggingen som ble brukt ved siste opplasting ved å klikke "Gjenopprett siste opplastede kartlegging" i nederste venstre hjørne.
Tips og triks
Tittel er navnet som vises under Lokasjoner, så hold det kort og presist.
Hvis du vil legge til to Revit-egenskaper i en Dalux-egenskap, må du kombinere dem til en ny Revit-egenskap og deretter tildele denne nye Revit-egenskapen til en Dalux-egenskap.
Fagkartlegging

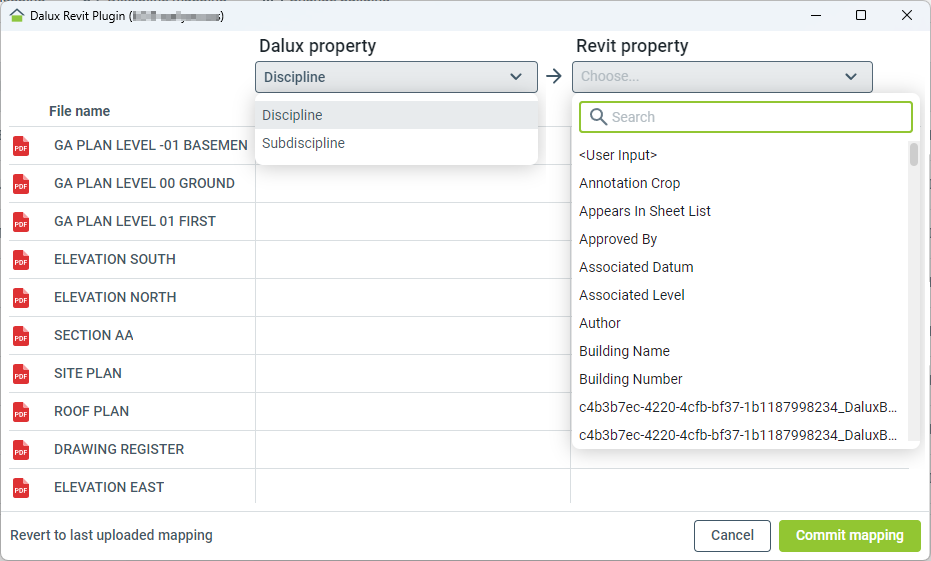

Fagkartlegging lar deg kartlegge "Fag" og/eller "Underfag" ved hjelp av brukerinput eller en Revit-egenskap.
Fag og underfag genererer en mappestruktur under Lokasjoner, noe som gjør det enkelt å skille arkitektoniske, mekaniske, plan- og detaljtegninger.
Dalux-egenskap: Velg mellom Fag eller Underfag. Den viser den gjeldende verdien som brukes for hver fil.
Revit-egenskap: Velg egenskapene fra Revit-modellen som du vil bruke for fag. Den viser den nye verdien som vil bli brukt for Dalux-egenskapen etter å ha klikket "Godkjenn kartlegging".
Etter at du har klikket "Godkjenn kartlegging" og lastet opp filene til Dalux, vil dette oppsettet bli lagret og gjenbrukt neste gang du laster opp.
Du kan enkelt gjenopprette den forrige kartleggingen som ble brukt ved siste opplasting ved å klikke "Gjenopprett siste opplastede kartlegging".
Hvis du vil legge til to Revit-egenskaper i en Dalux-egenskap, må du kombinere dem til en ny Revit-egenskap og deretter tildele denne nye Revit-egenskapen til en Dalux-egenskap.
Beskjed

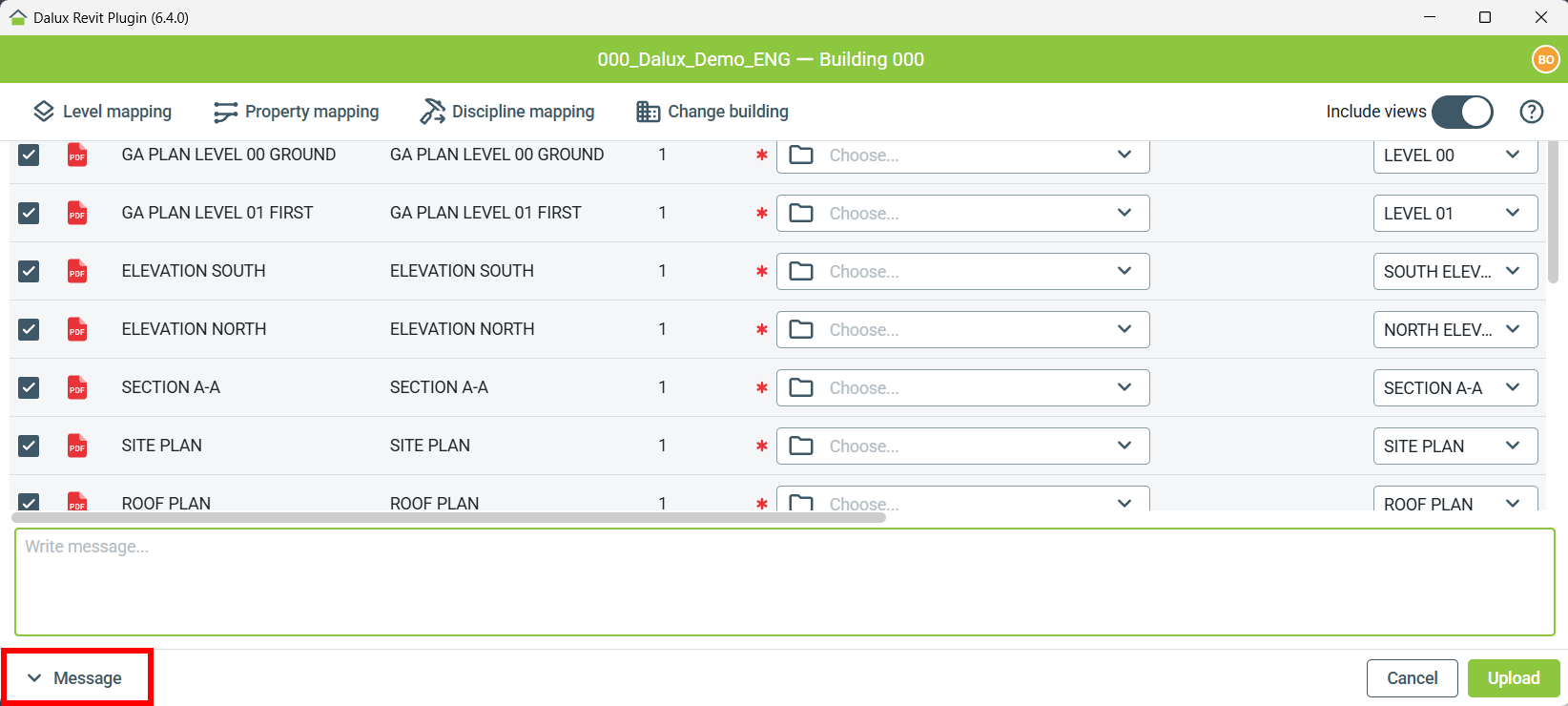

Nederst kan du skrive inn en beskjed for å forklare årsaken til opplastingen.
Vær oppmerksom på at du kun kan legge til én beskjed for hele opplastingen, ikke for hver enkelt fil.
Etter opplasting
Når du er ferdig med å sette opp filene og klikker "Last opp", vil du se et fremdriftsskjermbilde.

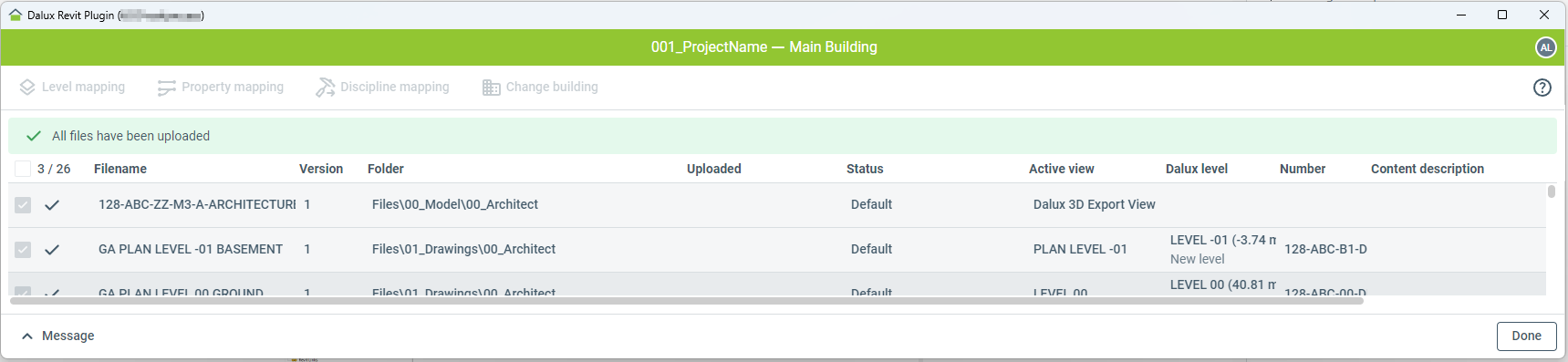

Etter at alle filene er lastet opp, vil du se resultatet med en hake for hver vellykkede opplasting.
Hvis noen av filene ikke er lastet opp, vil et rødt informasjonsikon vises til høyre for hver; hold musepekeren over ikonet for å undersøke årsaken.
Merk
Modellen din vil bli lastet opp i Lokasjoner-modulen som en 'daluxbim'-fil og ikke som den faktiske .RVT-filen. Du må importere dataene for å oppdatere modellen og tegningene Hvordan importere BIM-modellen og tegningene dine.
