I Dalux kan du knytte dokumenter til 3D-objektgrupper i prosjektet. På denne måten kan du tilføye relevant dokumentasjon til objektgruppene og raskt finne informasjon om objektene.
Dette lar deg enkelt få tilgang til relevante dokumenter ved å navigere i modellen, uten behov for å søke etter dokumentene i Box.
Hvordan tilføy et dokument til en objektgruppe
Teknisk informasjon
Du må ha 3D-objektgrupper aktivert og satt opp i prosjektet ditt for å tilføy dokumenter til dem. Les mer i denne artikkelen: Hvordan man oppretter 2D / 3D-objektgrupper.

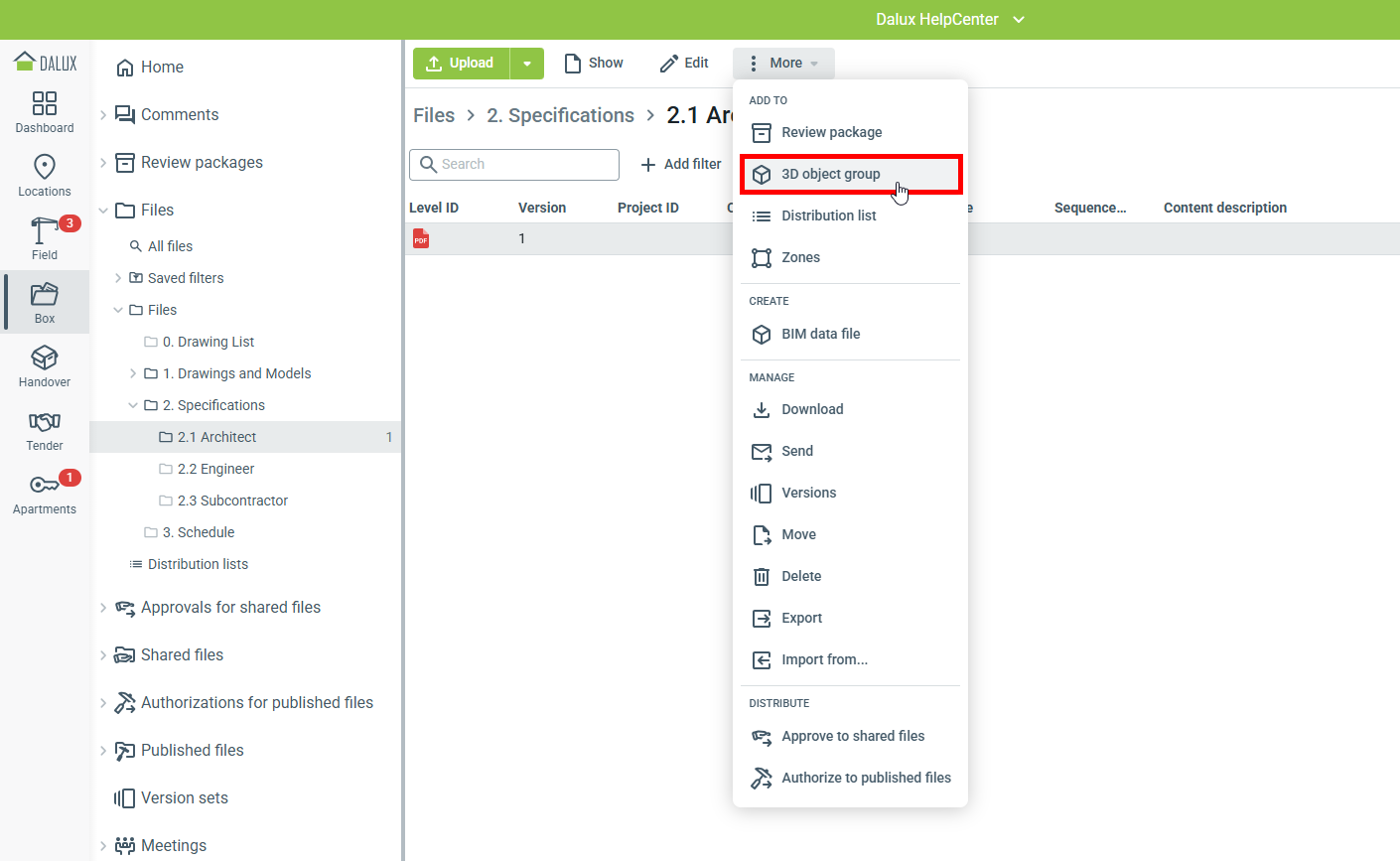

For å tilføy et dokument til en objektgruppe, gå til
Box
Finn dokumentet
Velg en fil
Mer
Legg til
3D-objektgruppe:

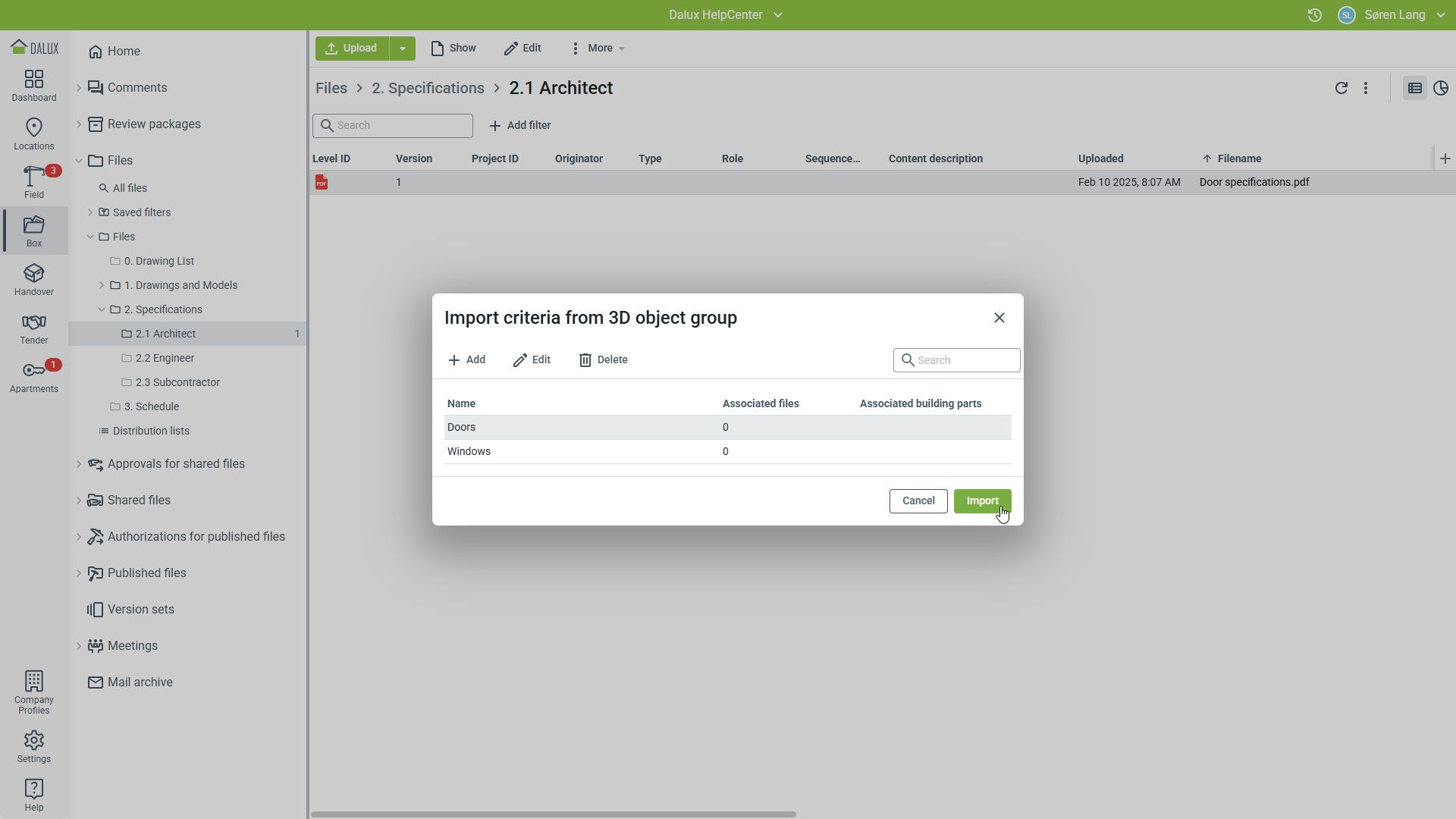

Velg deretter objektgruppen du vil tilføy dokumentet til og klikk 'OK':
Teknisk informasjon
Hvis du aktiverer filområde-funksjonen i prosjektet, vil dokumenter som tilføyd til en objektgruppe bare være synlige på objektene hvis dokumentene er publisert.
Vis dokumentene

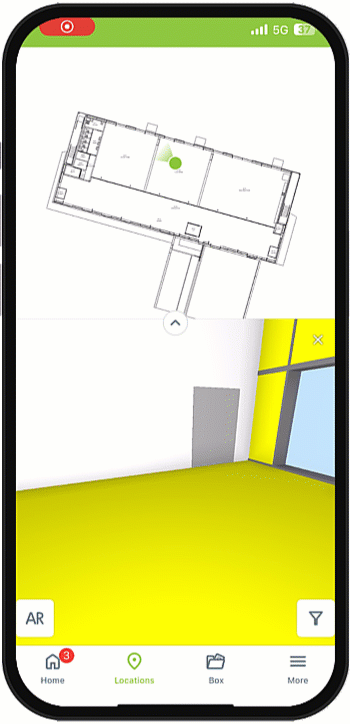

Vis dokumenter på objekter på mobilen
For å finne dokumenter relatert til objekter innenfor objektgrupper, gå til Lokasjoner. Velg tegningen du ønsker, og trykk deretter
. Velg et objekt fra gruppen som inkluderer de tilføyde dokumentene. Klikk deretter på egenskapslinjen for å se den relaterte informasjonen.
Tips og triks
Du kan identifisere om et objekt er tilknyttet et dokument ved å se etter et -ikon i egenskapene når objektet er valgt.

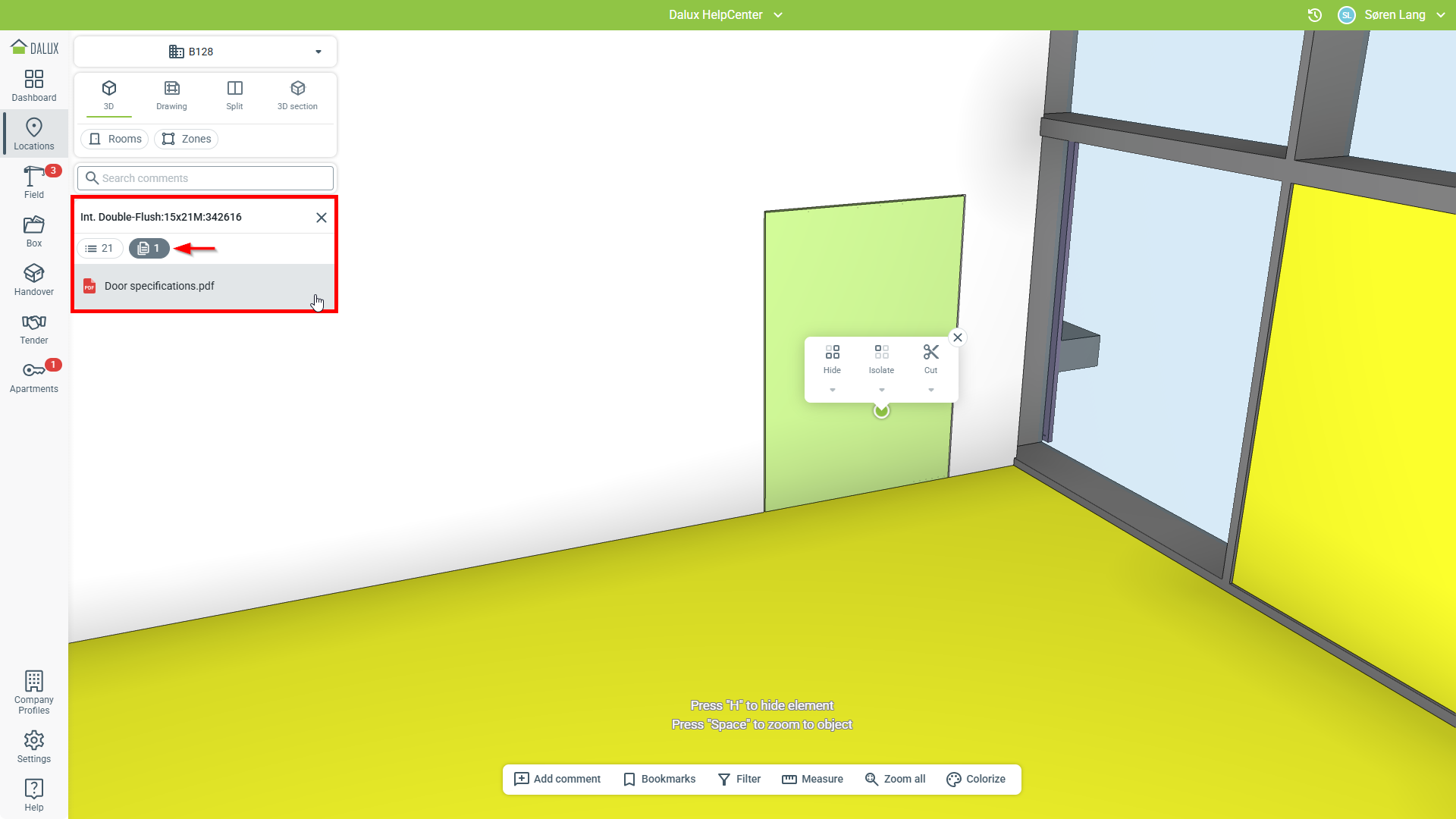

Vis dokumenter på objekter på skrivebordet
For å få tilgang til dokumenter tilføyd til objektgrupper, gå til Lokasjoner. Deretter velg et objekt fra objektgruppen og klikk
i egenskapsvinduet.
