Denne artikkelen forklarer hvordan du oppretter 2D- og 3D-objekter fra tegninger eller modeller i Dalux.
Hvordan opprette en 2D-objektgruppe

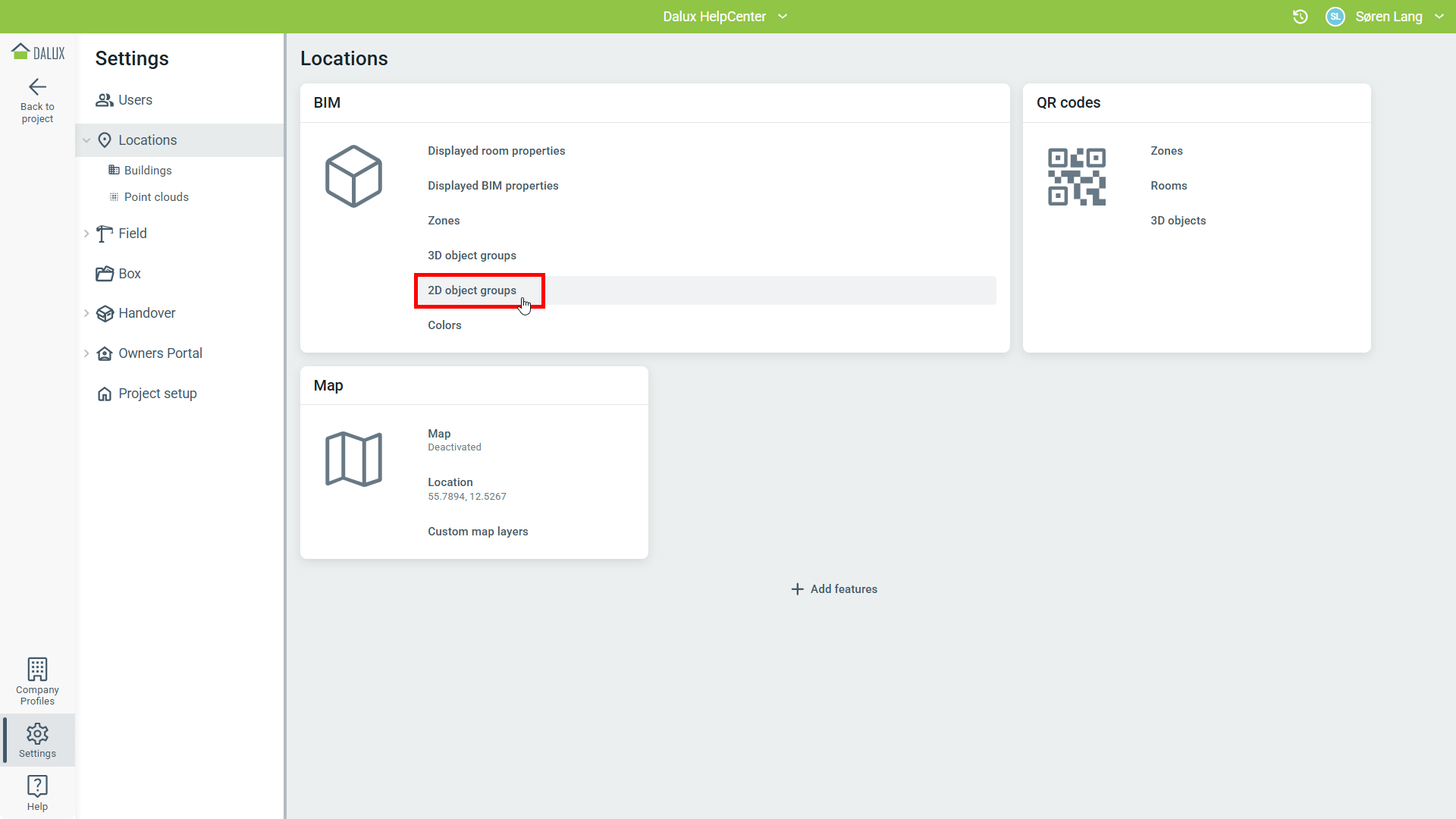

Gå til Innstillinger
Lokasjoner
'2D-objektgrupper'
Velg en bygning.

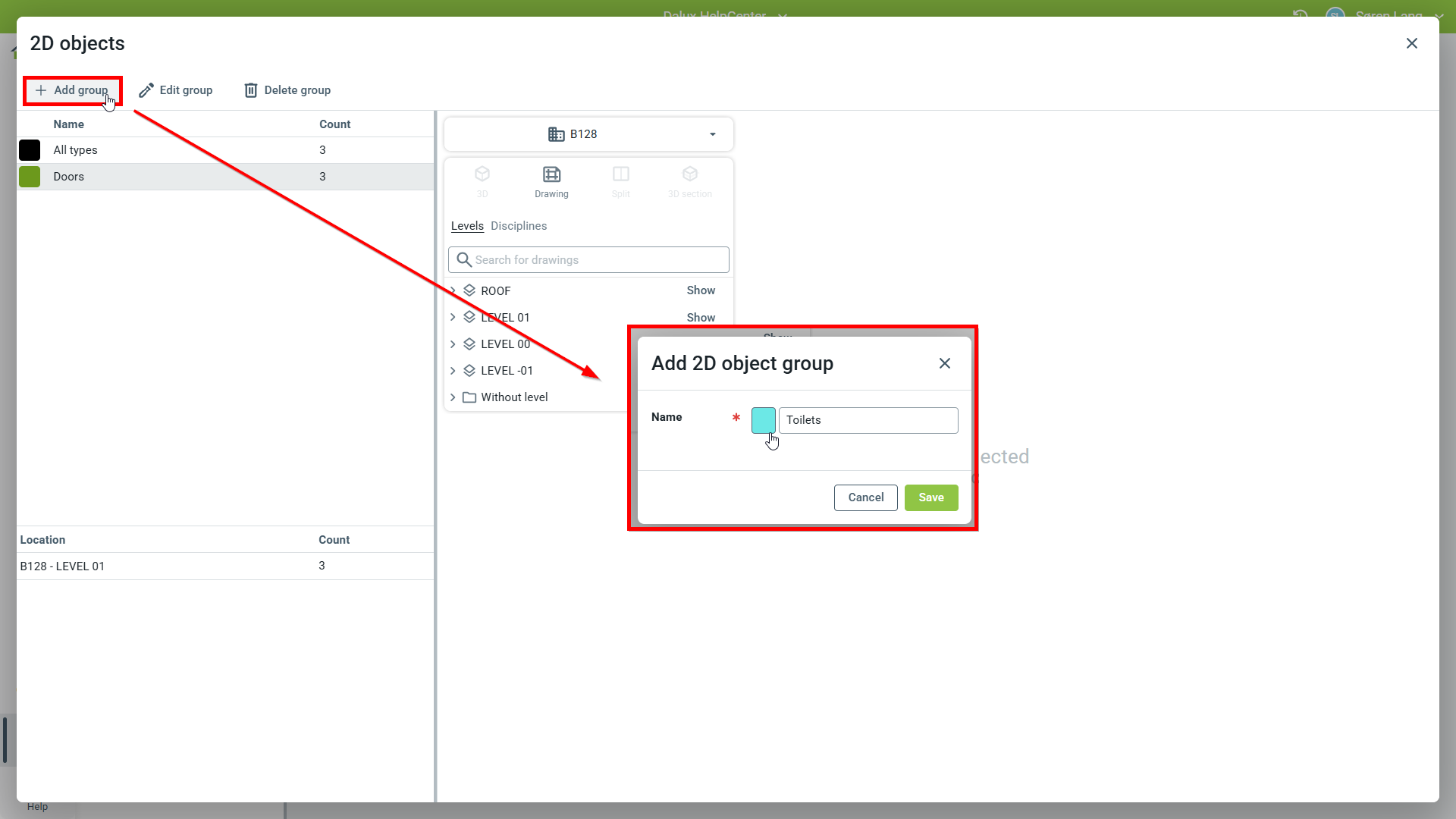

Du kan opprette en ny 2D-objektgruppe ved å klikke Tilføy. Gi 2D-objektgruppen et navn og klikk 'Lagre'.
Velg en bygning og en tegning du vil tilføye 2D-objekter til.

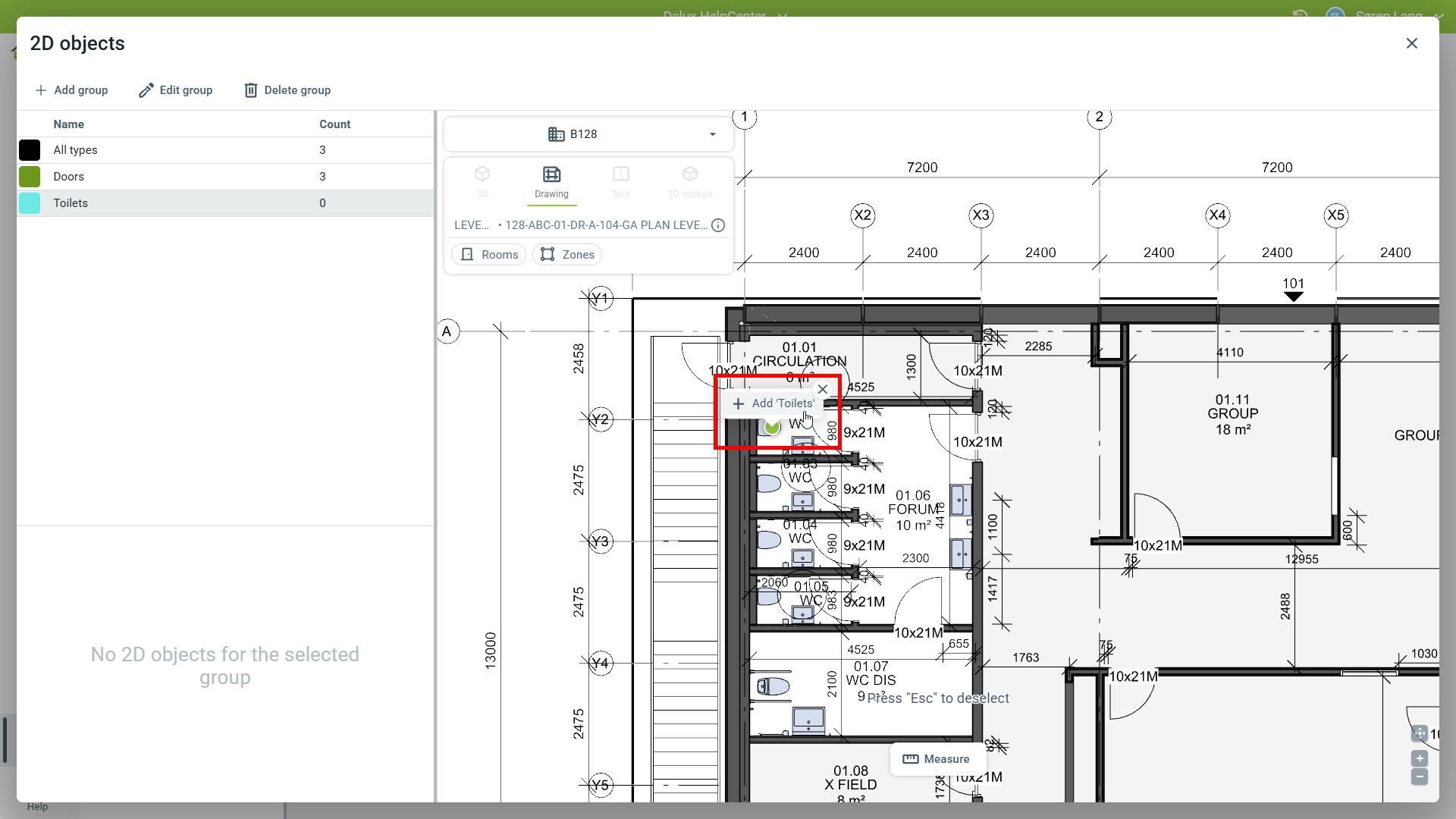

Klikk på tegningen for å plassere et 2D-objekt fra gruppen. Klikk deretter påTilføy. Prosessen kan så gjentas for å legge til flere 2D-objekter.
Tips og triks
Hvis du vil bruke 2D-objektgrupper for kontrollplaner og testplaner, må du også angi soner. Hvis du trenger hjelp med soner, kan du lese denne artikkelen: Soner og sonelag.
Hvordan opprette en 3D-objektgruppe

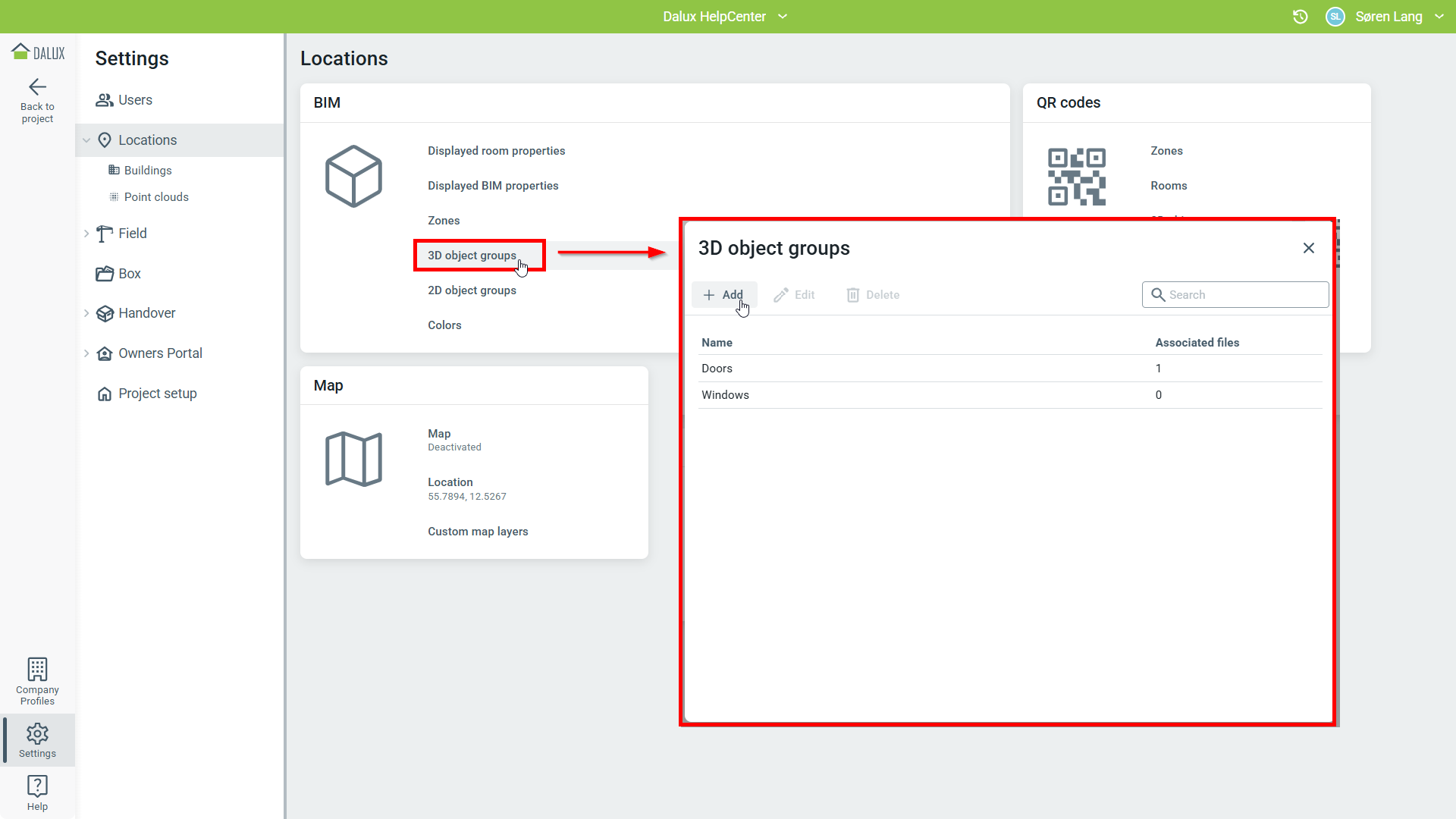

Gå til Innstillinger
Lokasjoner
'3D-objektgrupper'
Tilføy.
Skriv navnet på 3D-objektgruppen og velg en bygning.

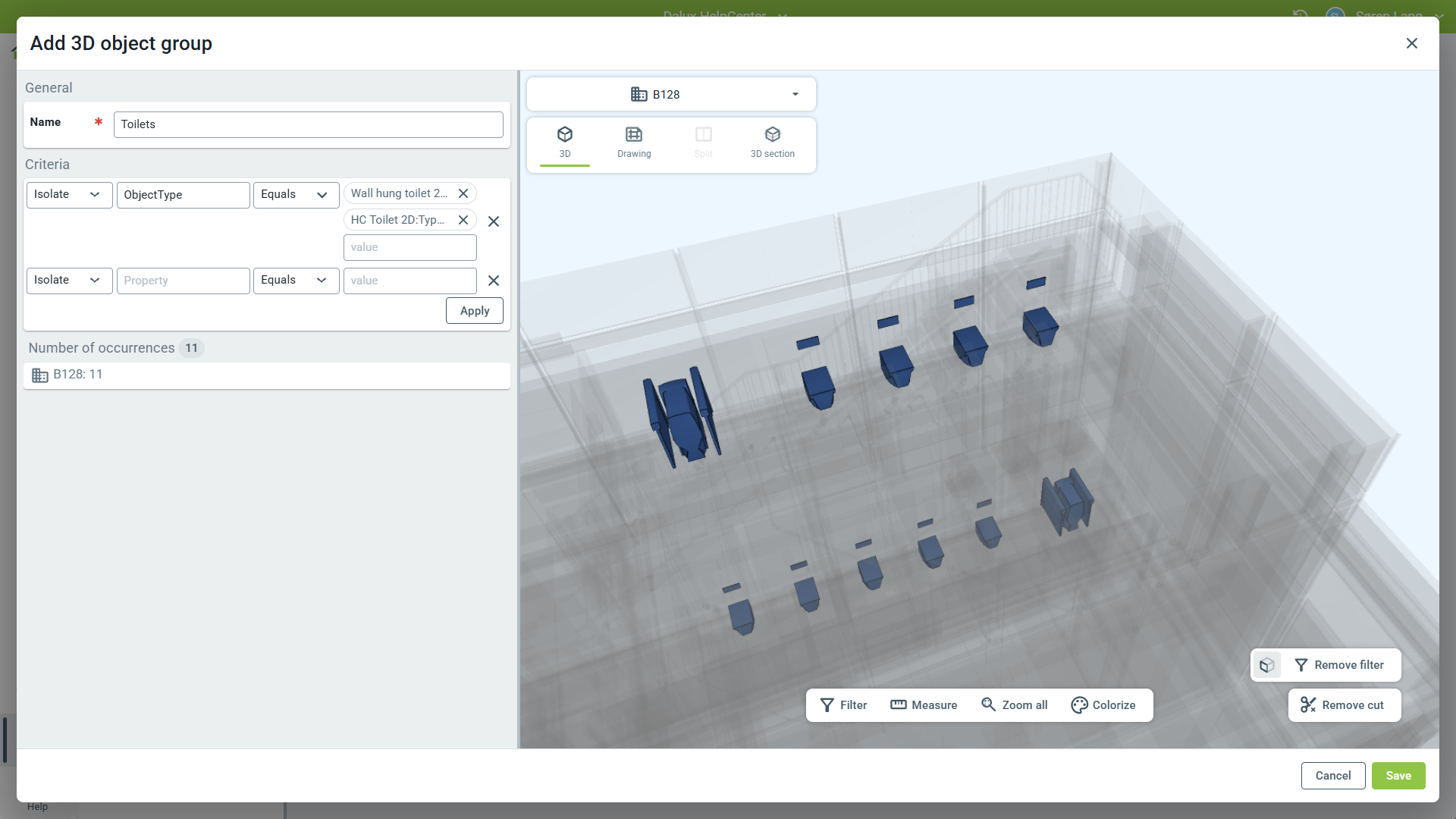

Bruk filtrene for å angi hvilke elementer fra modellene du vil ha i gruppen. Du kan angi kriterium i menyen til venstre. Du kan også filtrere på verdier fra egenskaper til modellen.
Du kan lære mer om å bruke filtre i denne artikkelen: Filtre og visualisering i Lokasjoner
Klikk 'Lagre' for å legge til objektene i 3D-gruppen.

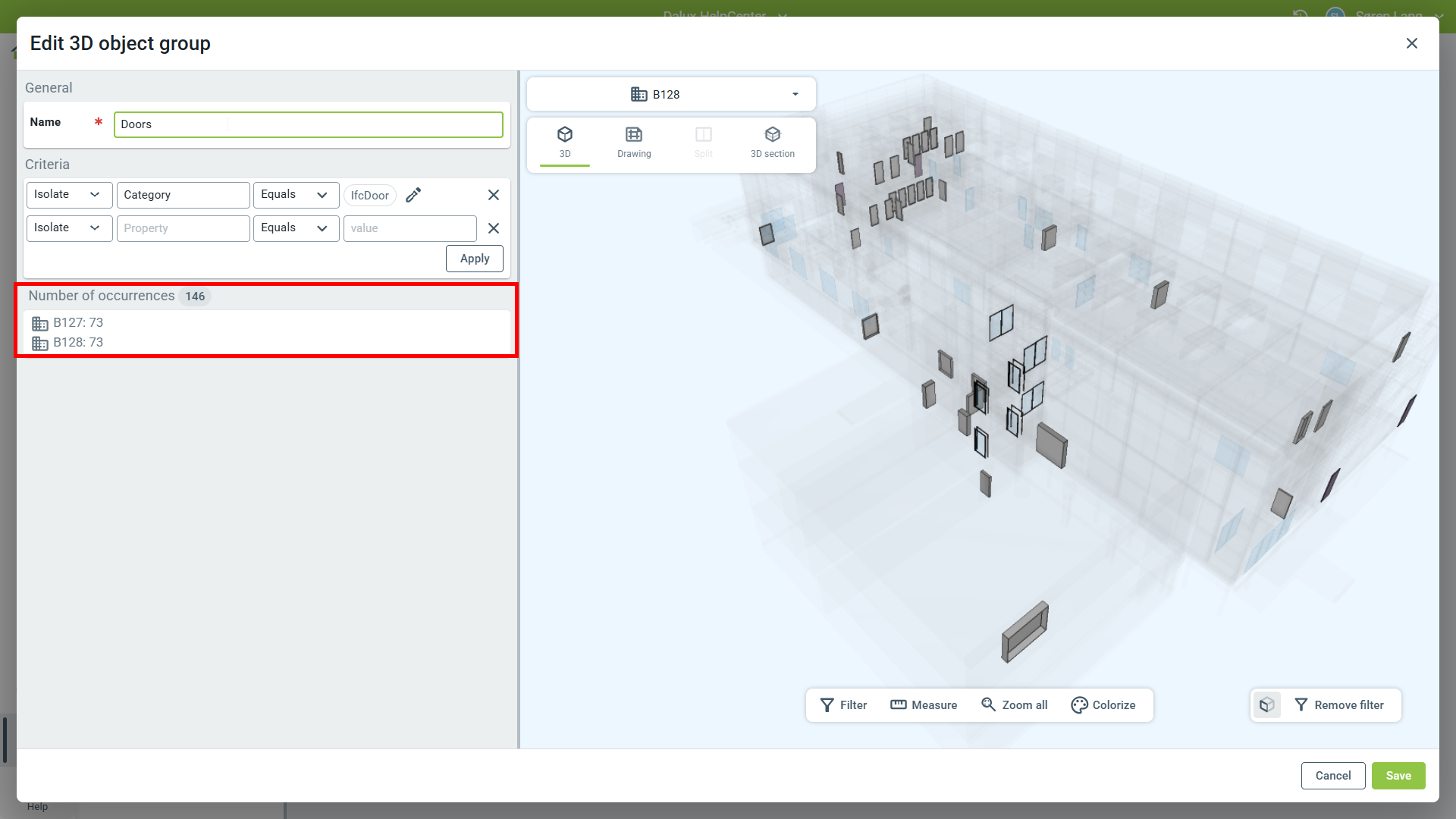

Når et filter er markert, kan du se antall forekomster og elementene i 3D-visningen. Ditt filter vil anvendes på alle dine bygninger. Det totale antallet forekomster og hvor mange forekomster per bygning vil bli vist.
