Hvordan bruke Arealforvaltning i FM

I denne artikkelen viser vi hvordan du kan bruke netto- og bruttoareal importert fra tegninger eller modeller for å administrere arealene i Dalux FM. Dette kan hjelpe deg med å organisere bygningens arealer og gi en oversikt over hvordan hvert areal blir brukt. Vi går gjennom hvordan du legger til tilpasset metadata for hvert areal, og hvordan du kan bruke disse dataene til å opprette fargekodede oversikter.

Hvordan opprette brukerdefinerte felt for rom

Før du begynner med Arealforvaltning anbefaler vi at du ser på brukerfeltene for rom. Å opprette brukerdefinerte felt lar deg tildele disse til de forskjellige rommene, slik at du kan forvalte arealene etter dine spesifikasjoner.

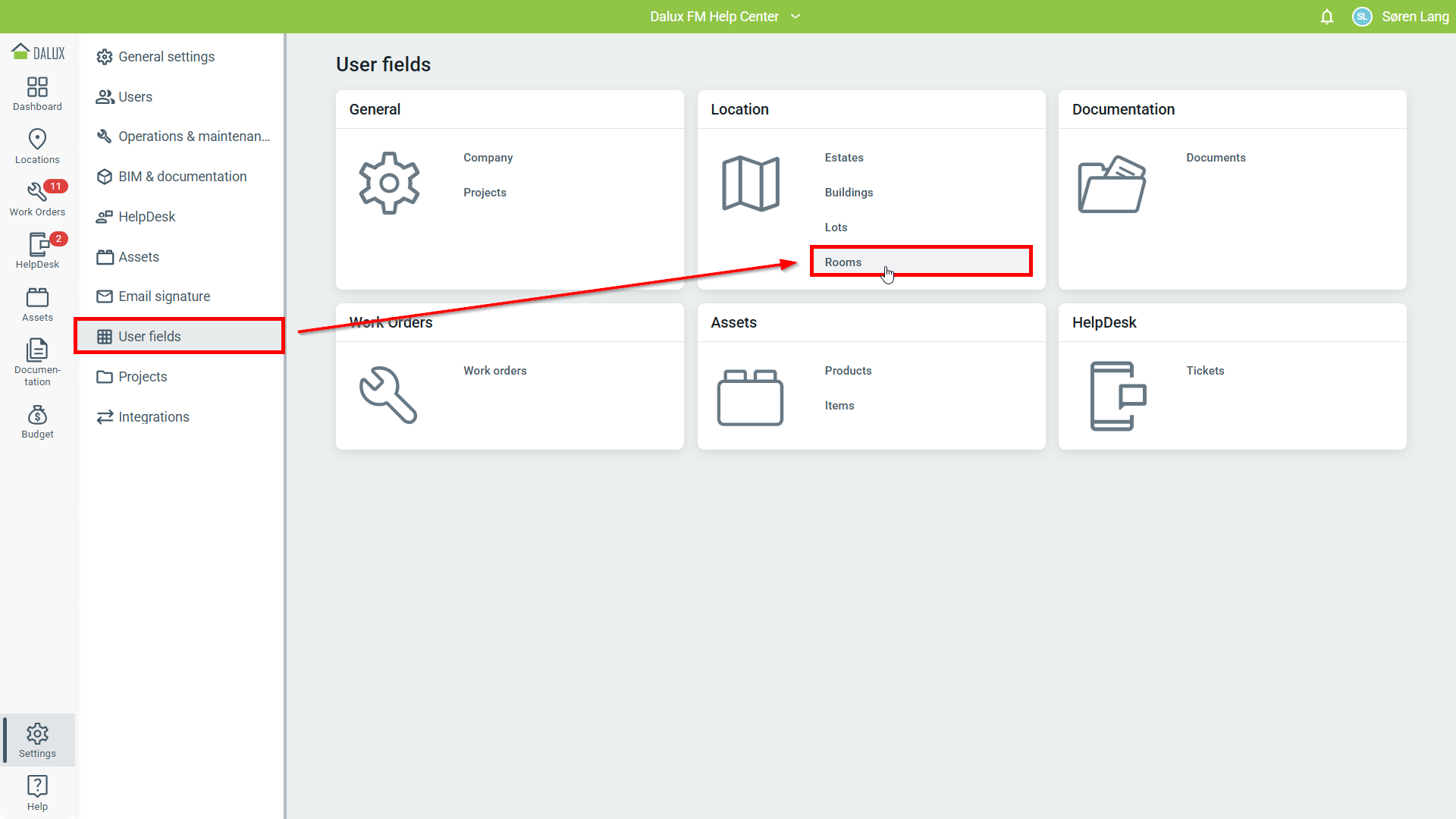

Gå til Innstillinger Brukerfelter 'Rom'.

Dette åpner et nytt vindu hvor brukerfelter kan legges til.

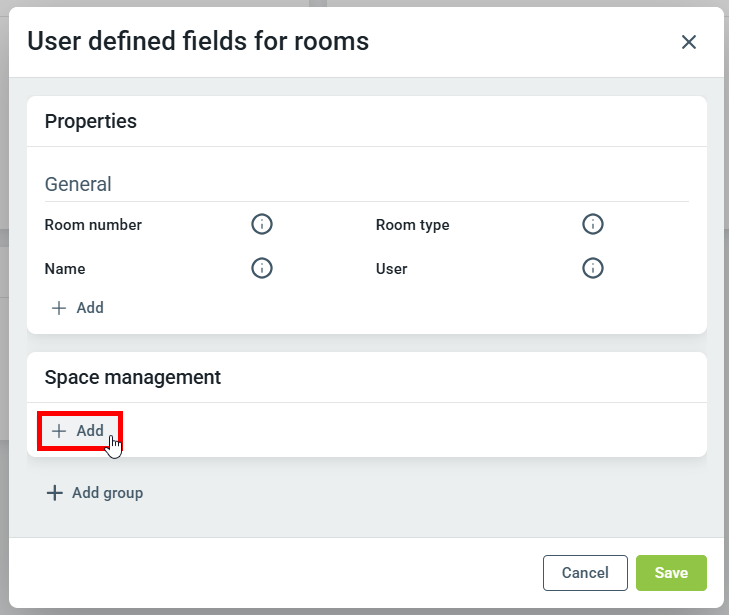

Du kan enten opprette en ny gruppe eller legge til felt i en eksisterende. I dette eksempelet oppretter vi en 'Arealforvaltning'-gruppe ved å klikke på 'Legg til gruppe'. Du kan deretter legge til brukerfelter i denne gruppen ved å klikke 'Legg til' under gruppenavnet.

Det finnes ulike valgmuligheter for brukerfeltene. Her oppretter vi et felt kalt 'Brukere' ved å bruke kategorien 'Liste'. I dette feltet kan vi legge til spesifikke valgmuligheter som man kan velge fra.

Når du er ferdig med å opprette brukerfelter, klikk 'Lagre'.

Hvordan administrere arealer i Dalux FM

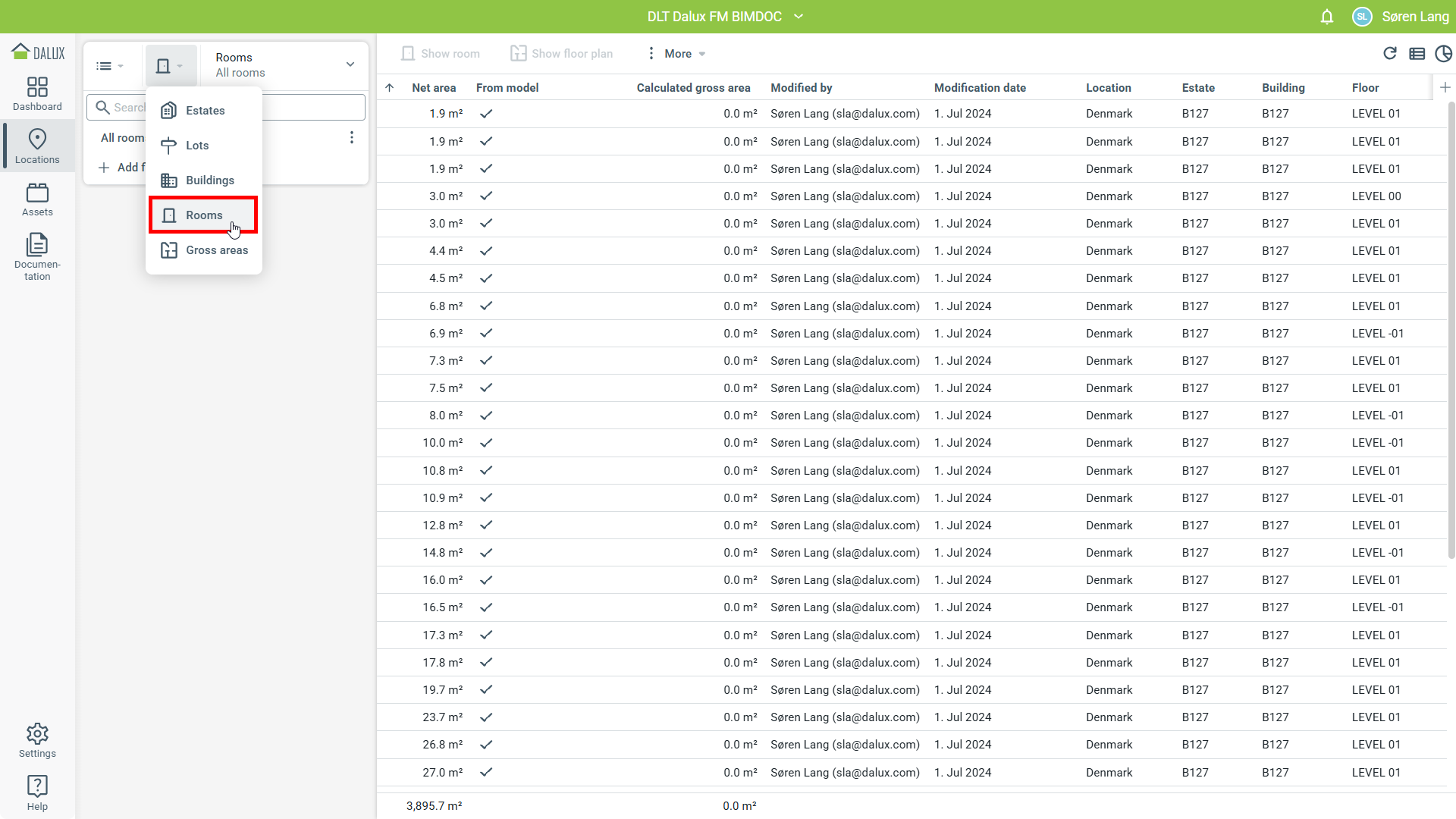

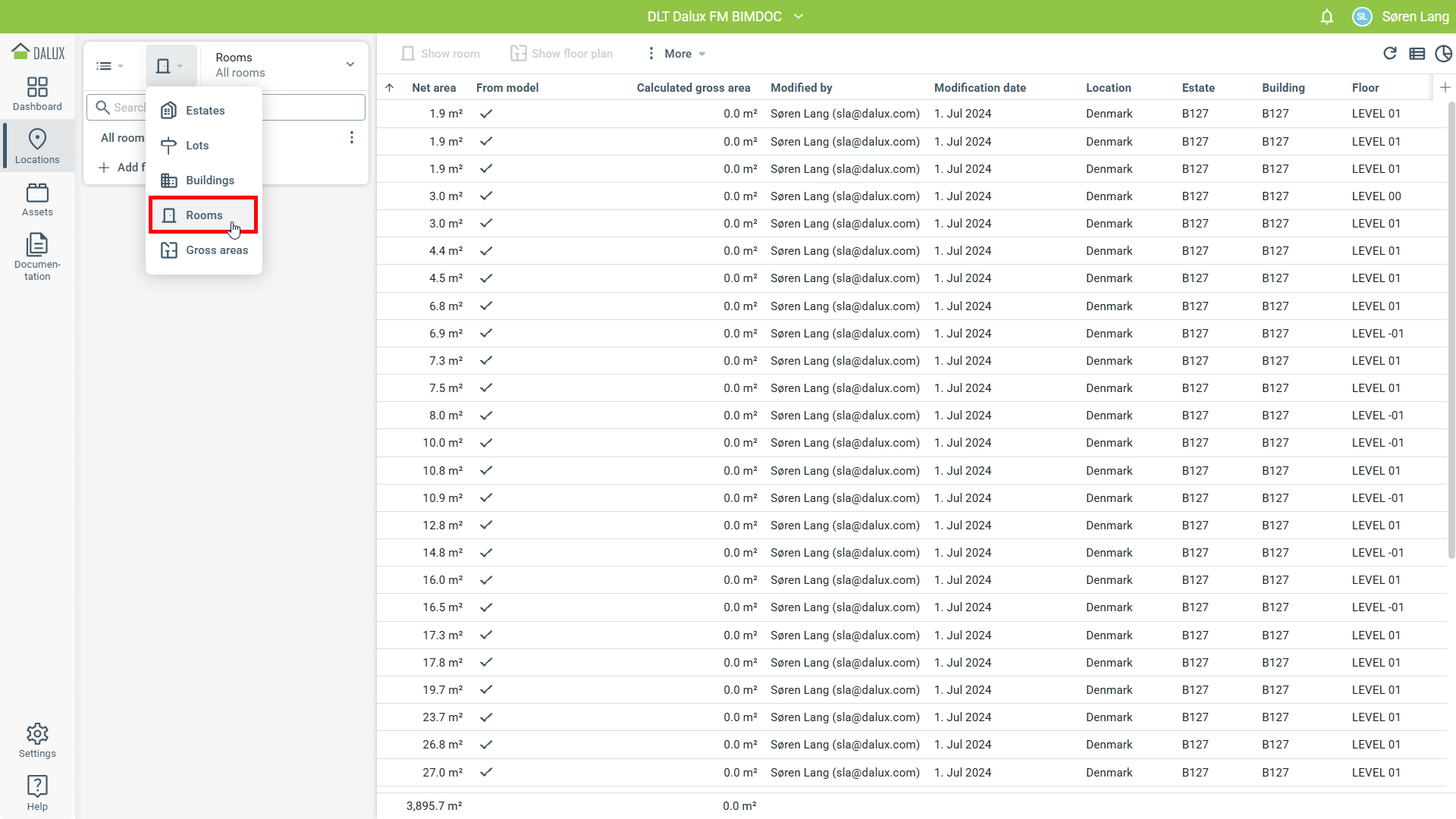

Du kan administrere arealene dine ved å gå til Lokasjoner-fanen i sidepanelet. Deretter går du til Rom.

Herfra kan alle rommene i instansen vises. Netto- og bruttoareal per rom kan sees i listen.

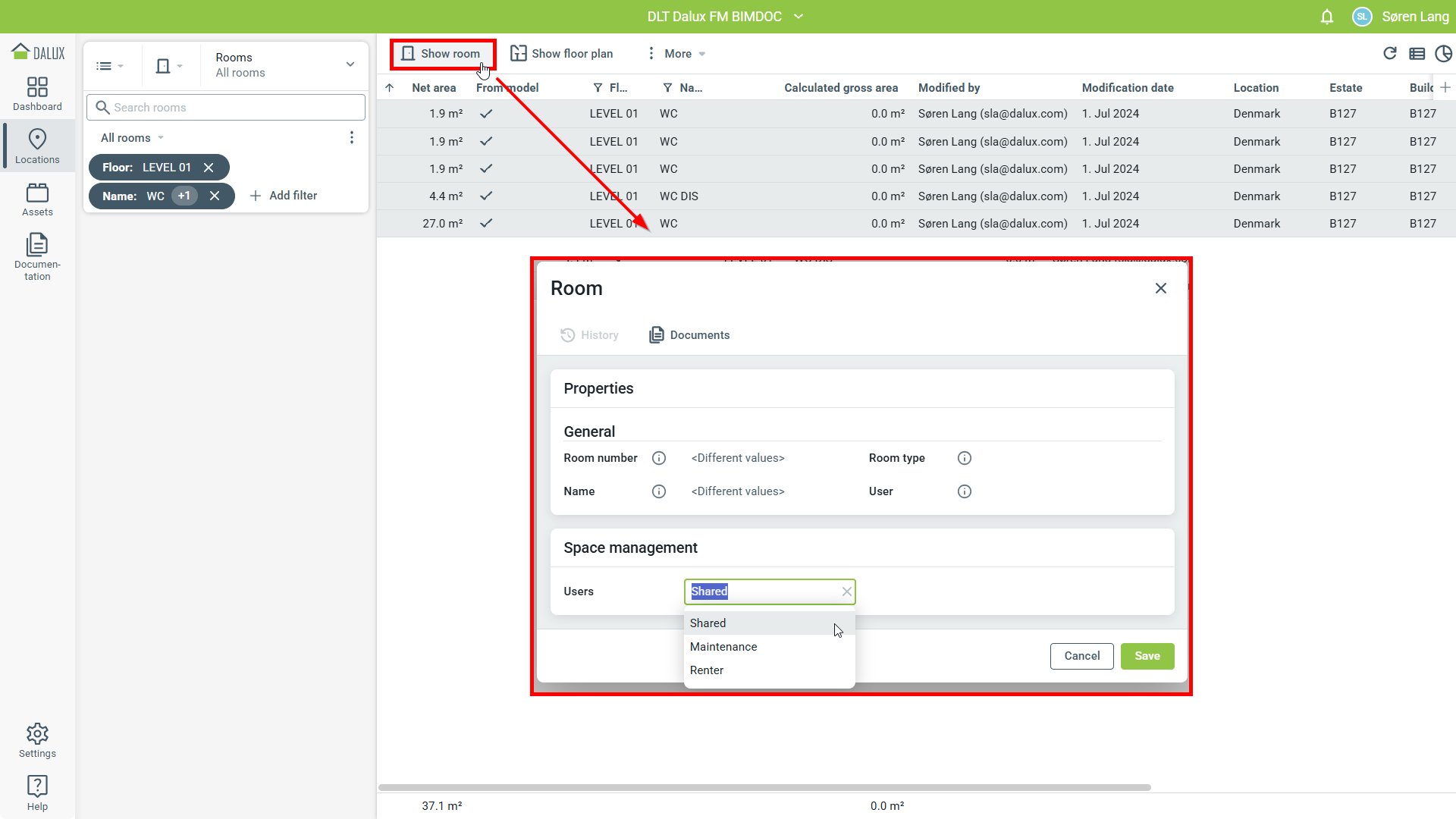

For å begrense antall rom, bruk filtreringen i kolonnene. Når du arbeider med Arealforvaltning kan det være nyttig å filtrere en bestemt romtype i en spesifikk bygning. Ett eller flere rom kan velges. Klikk deretter på Vis rom. Herfra kan brukerfeltene tildeles rommene.

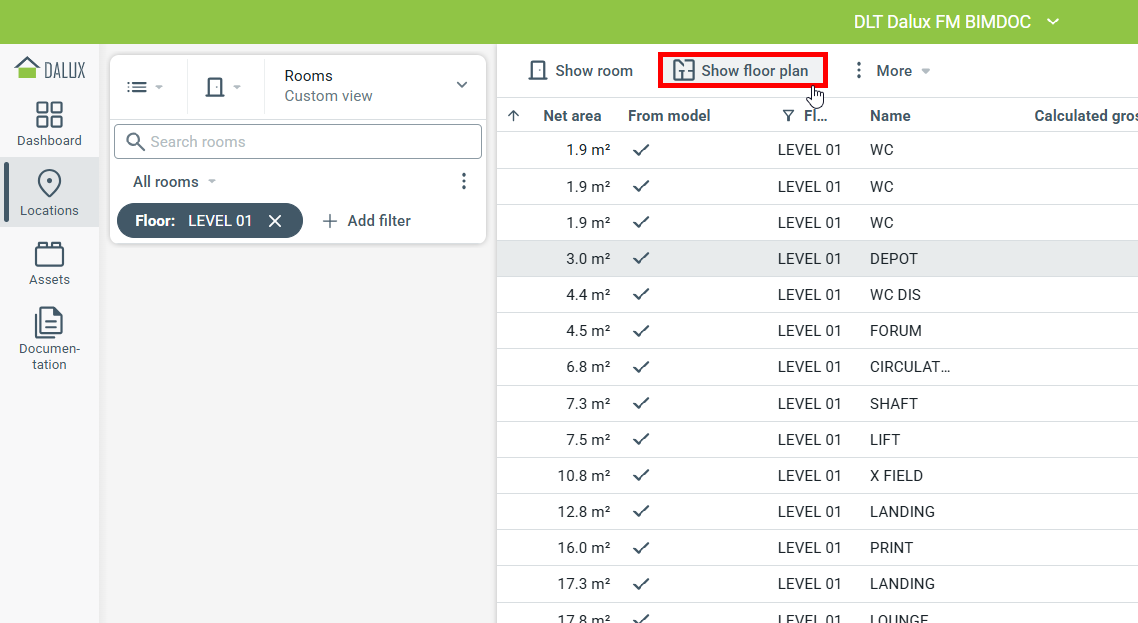

Du kan også velge ett eller flere rom og se dem på en etasjetegning. For å gjøre dette, velg ett eller flere rom fra listen og klikk deretter på Vis etasjeplan.

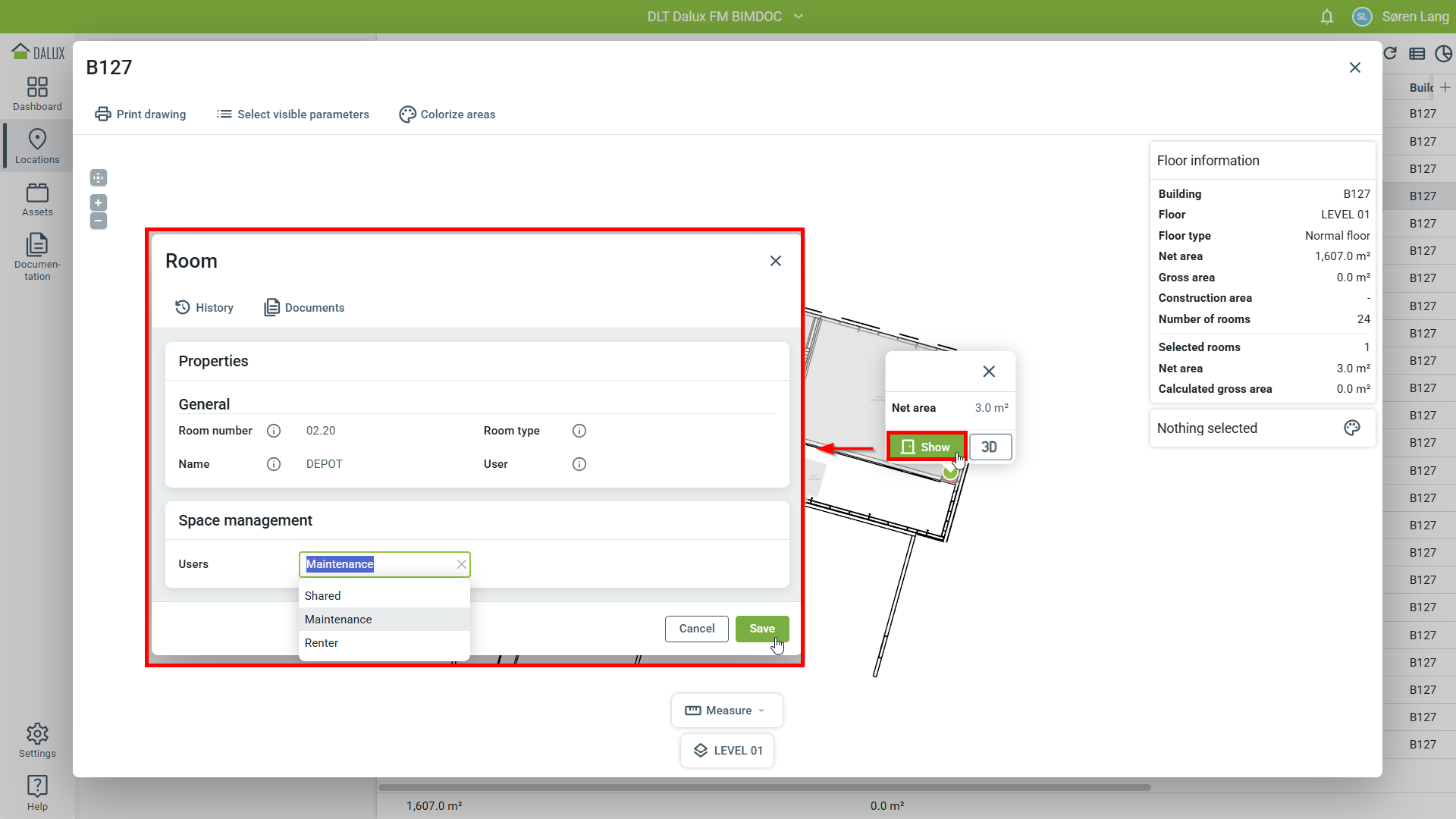

Når du er i etasjevisningen, kan du klikke på 'Vis' for å vise rommet og endre egenskapene herfra.

Dette kan være nyttig hvis du oppdager at et rom er feilmerket når du ser på etasjevisningen.

På etasjetegningen kan du velge å vise parametre, fargelegge arealer og skrive ut etasjetegningen.

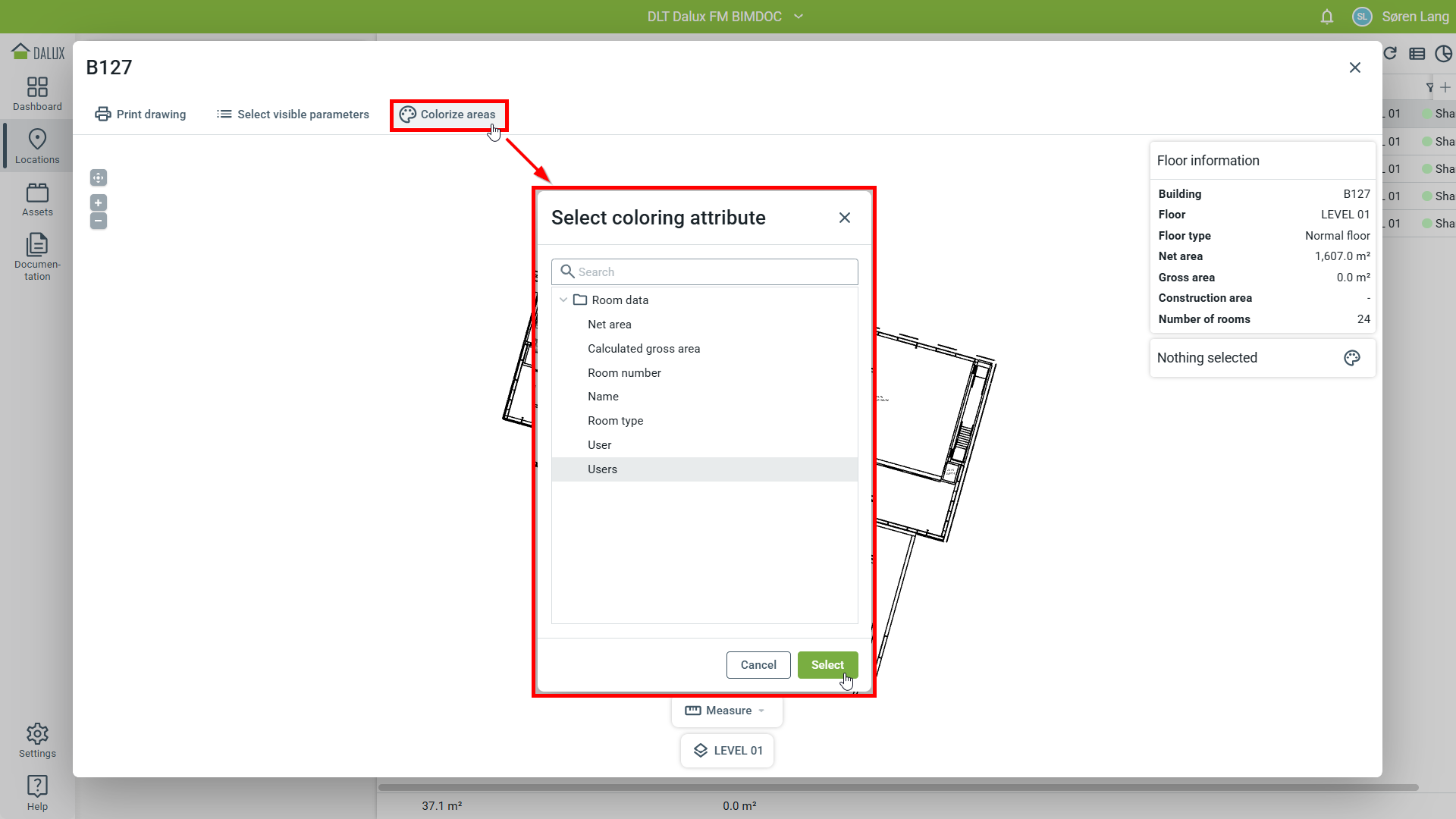

For å bruke din brukerdefinerte tagg for å fargekode etasjetegningen, klikk på Fargelegg arealer.

Fra listen kan du velge hvilken egenskap som skal brukes for fargekoding. Vi velger brukerfeltet 'Brukere' og klikker på 'Velg'.

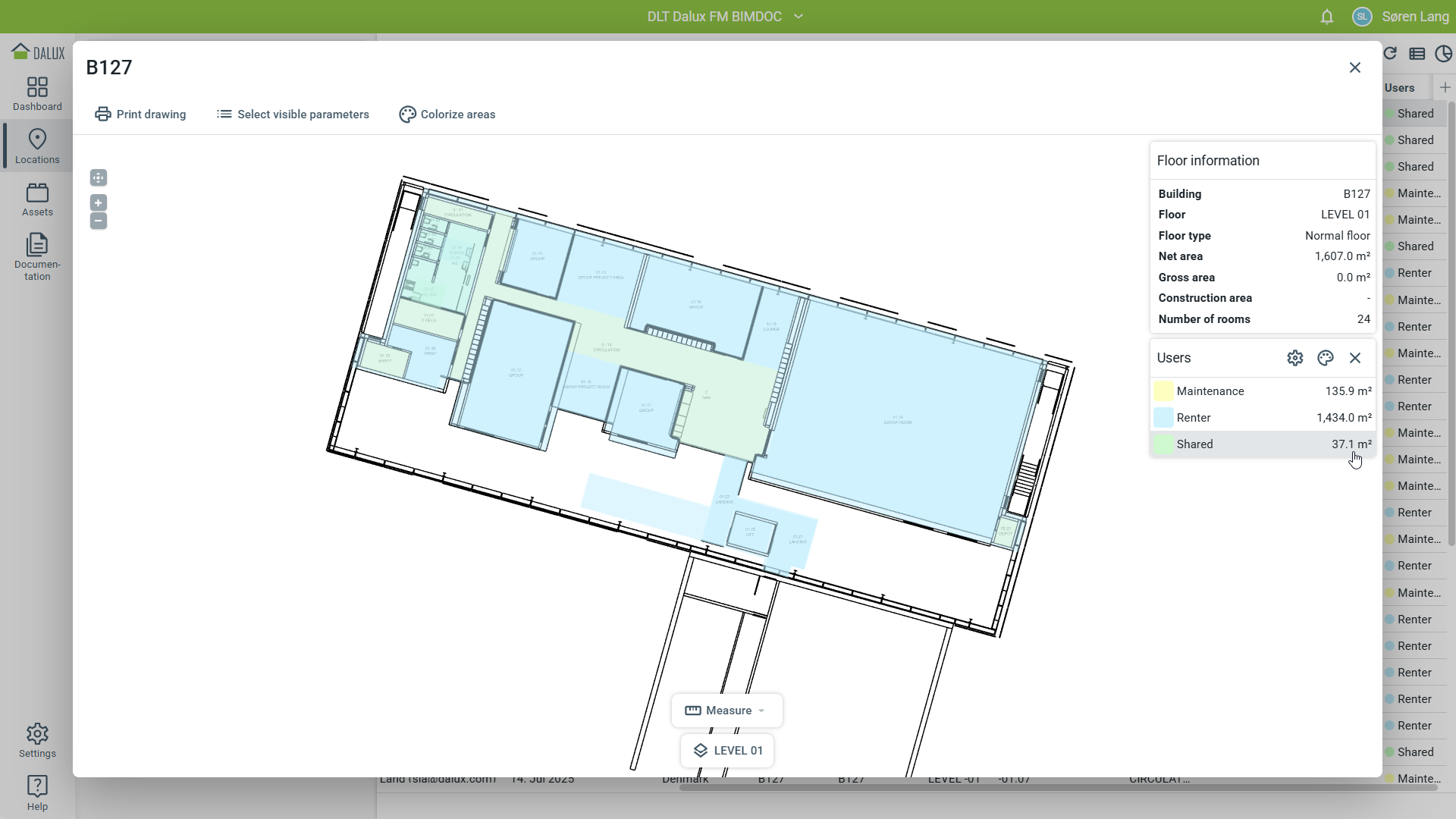

Rommene er nå fargekodet basert på den valgte egenskapen. På venstre side kan du se hvordan fargekodingen er kategorisert.

Utskrift av etasjetegninger

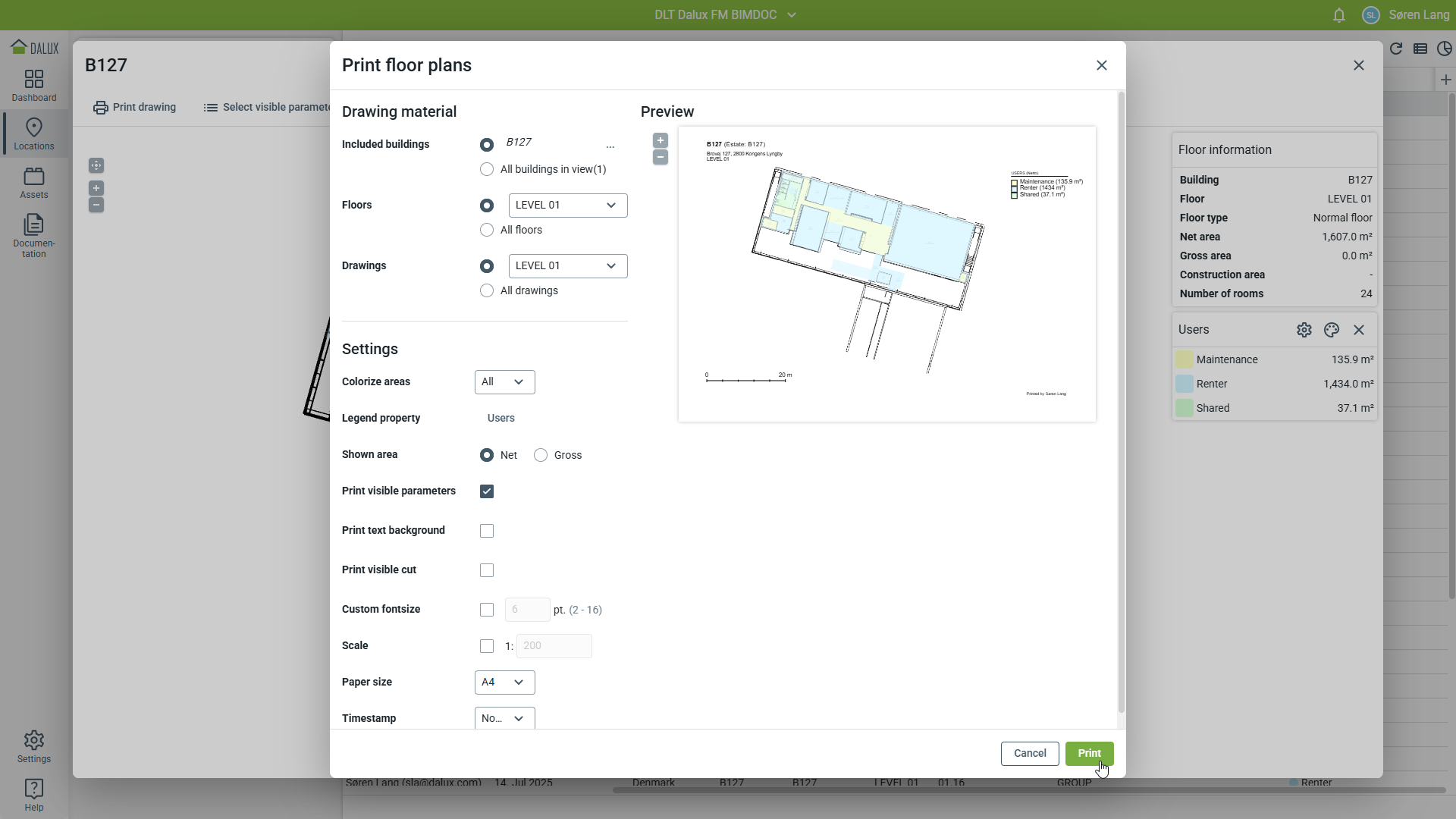

Hvis du vil skrive ut den fargekodede etasjetegningen, kan du klikke på Skriv ut tegning. Det er mulig å tilpasse utskriften.

I delen "Drawing material" velger du å skrive ut fra flere bygninger, hvilke etasjer som skal skrives ut, og hvilke tegninger som skal skrives ut. Innstillingene for utskrift blir deretter brukt på tegningene fra forskjellige bygninger/etasjer.

I Innstillinger kan du velge:

• Fargelegg arealer - Velg om du vil inkludere den fargekodede egenskapen eller ikke
• Fargegivende egenskap - Velg hvilken forklaring (forklaringsboks) som skal inkluderes
• Vist areal - Viser enten netto- eller bruttoarealet på utskriften
• Skriv ut synlige parametre - Velg om du vil inkludere de valgte parametrene
• Skriv ut tekstbakgrunn - Dette legger til en hvit boks bak parameterteksten for å forbedre synligheten
• Skriv ut synlig utsnitt - Hvis dette er aktivert vil utskriften matche det som var synlig i hovedvinduet før du klikket på skriv ut (f.eks. en innzoomet visning av et bestemt område)
• Brukerdefinert skriftstørrelse - Kan justere skriftstørrelsen opp og ned
• Målestokk - Skriver ut tegningen i en bestemt målestokk. Synlig utskrift vil zoome tilsvarende
• Papirstørrelse - Angi papirstørrelsen for utskriften (A1–A5)
• Datomerke - Legger til en dato eller tid på det utskrevne dokumentet
