Denne artikkelen viser prosessen for å oppdatere og endre en eksisterende DWG-tegning i Dalux FM.
Hvis dette er første gang du importerer en DWG, anbefaler vi at du leser denne artikkelen: Slik importerer du nye DWG-tegninger til FM
DWG-tegningen du oppdaterer inneholder etasje- og romdata som brukes i Dalux FM. Det er viktig å merke seg at oppdatering av en tegning i Dalux FM vil endre disse dataene.
ADVARSEL!
Når importen er fullført, er det umulig å gjenopprette data som kan ha blitt slettet.
Brukerrettigheter
For å oppdatere DWG-tegninger i Dalux FM må brukeren være enten administrator eller del av en brukerrolle med rettigheten 'Rediger bygningsmasse' under Lokasjoner.
Oppdater en tegning for en etasje i en bygning

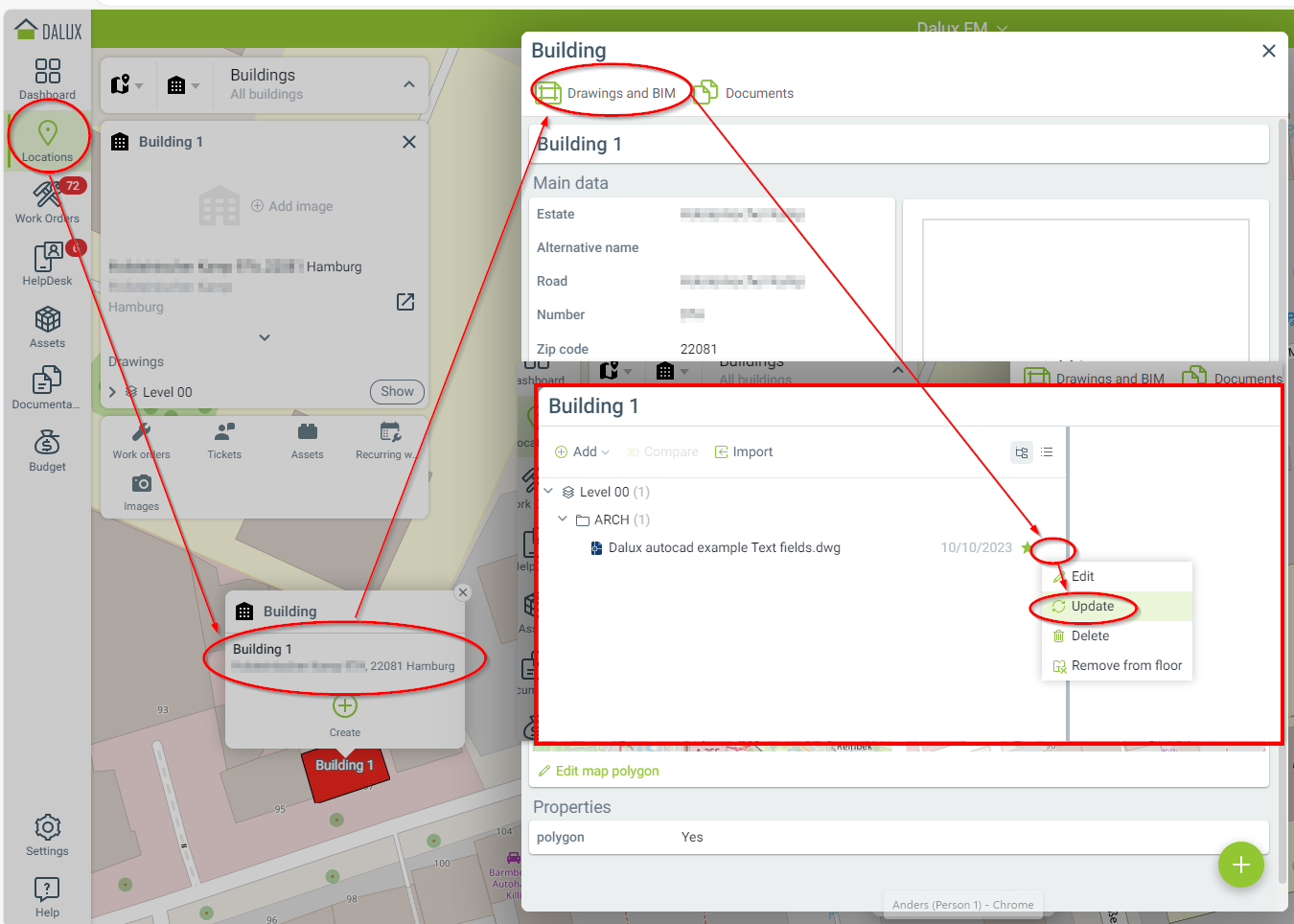

Naviger til bygningen du vil oppdatere DWG-tegningen for og klikk på Tegninger og BIM.
Klikk på -ikonet til høyre for tegningen og klikk
Oppdater, deretter velg den nye tegningen fra din PC.

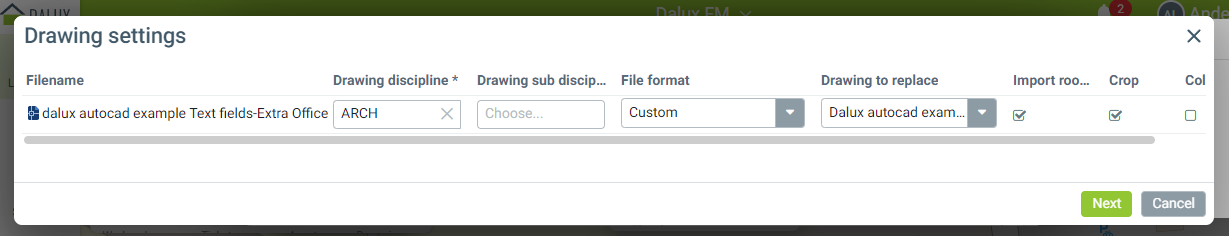

Tegningsinnstillinger
Dataene for tegningen er allerede utfylt basert på de originale innstillingene.
Husk å velge beskjæring dersom de nye tegningene inneholder et større område enn den gamle tegningen. Klikk på 'Neste' for å fortsette.

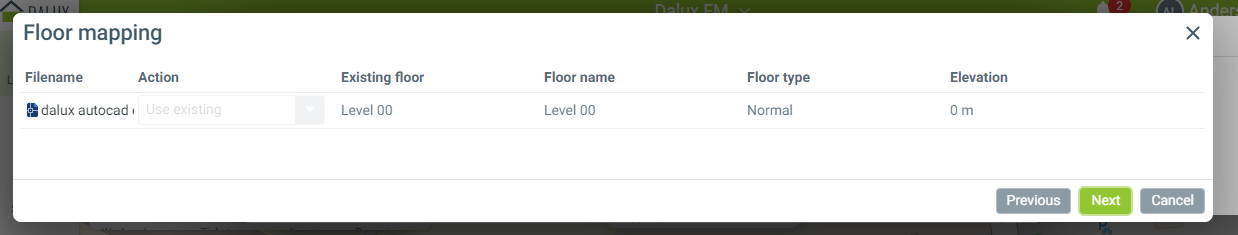

Kartlegging av etasje
Siden du oppdaterer en eksisterende tegning, kan du ikke endre noe her. Klikk på 'Neste' for å fortsette.

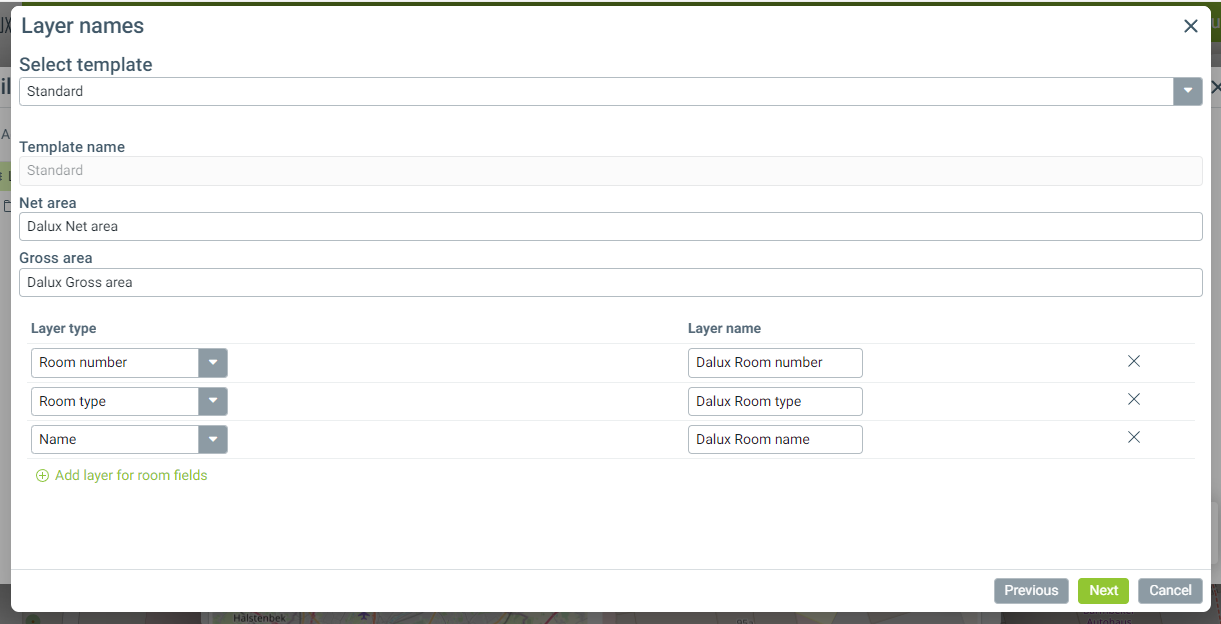

Navn på lag
Velg en mal eller koble hver Dalux-parameter til et DWG-lagnavn. Klikk på 'Neste' for å fortsette.

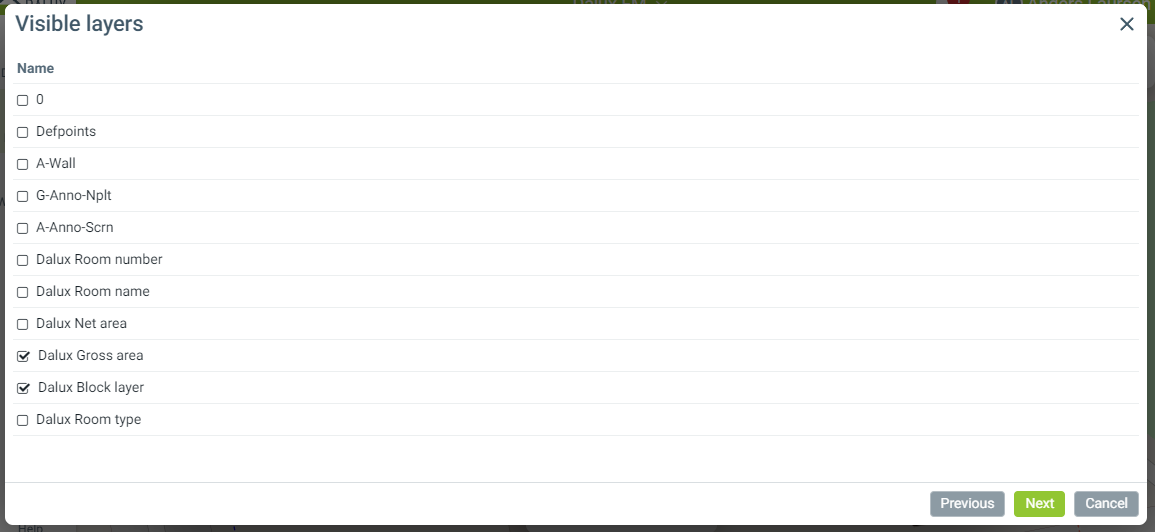

Synlige lag
Velg lagene som du ønsker skal vises på etasjetegningen. Klikk på 'Neste' for å fortsette.

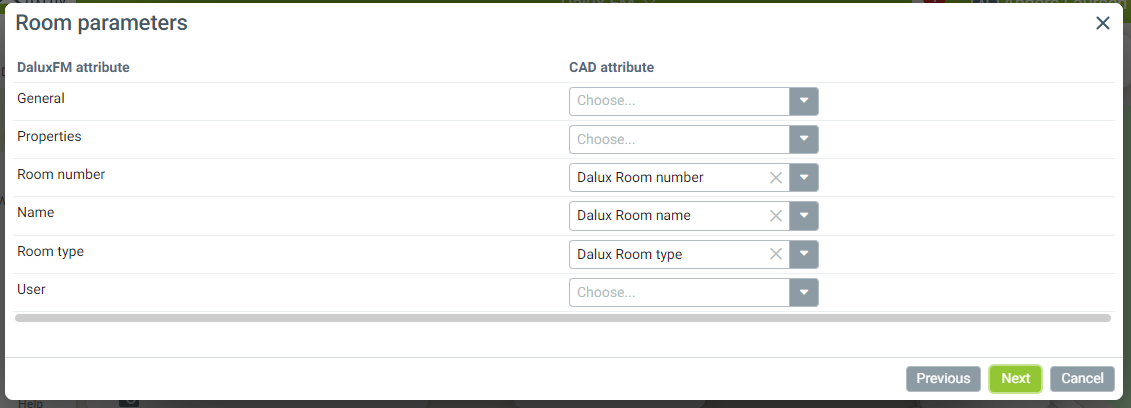

Romparametre
Kontroller at Dalux FM-attributtene er kartlagt til riktig CAD-attributt. Klikk på 'Neste' for å fortsette.

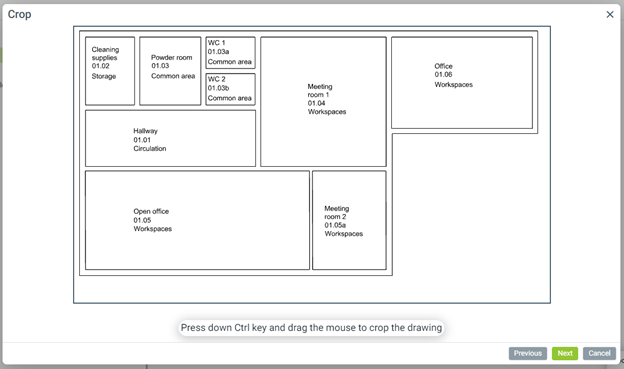

Beskjære
Opprett et nytt rektangel av området som skal vises på etasjetegningen. Klikk på 'Neste' for å fortsette.

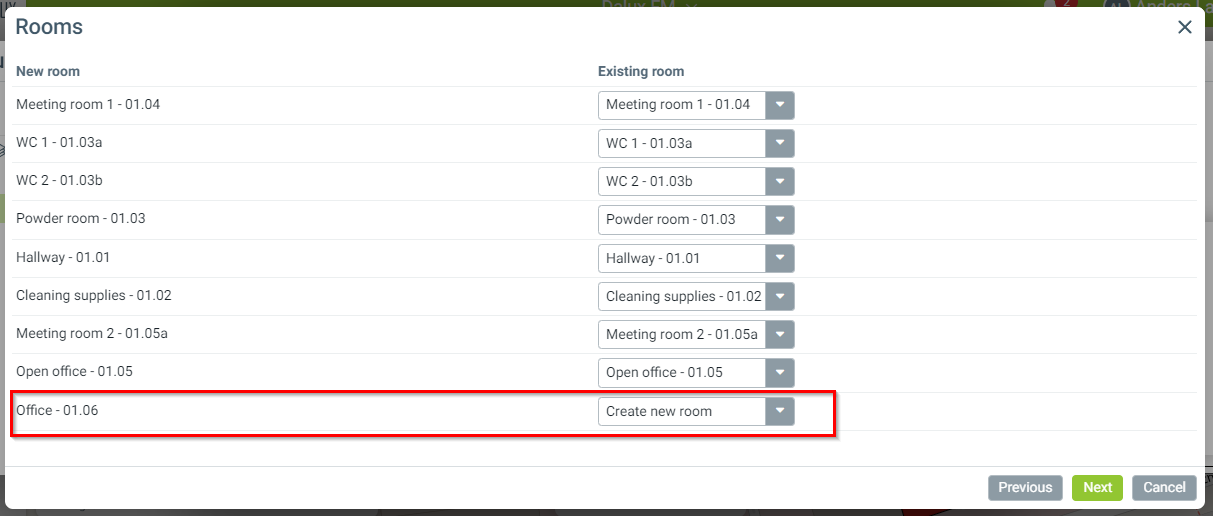

Rom
De eksisterende rommene fra DWG-tegningen blir automatisk matchet med de eksisterende rommene i Dalux FM.
Merk at alle Dalux FM-attributter vil bli oppdatert med ny informasjon fra DWG-tegningen, slik som areal og romtype, osv.
Identifikatoren for hvert rom er romnavn og/eller romnummeret.
Ikke endre BEGGE disse samtidig. Hvis du gjør det, vil ikke Dalux FM gjenkjenne dem og behandle dem som nye rom.
- Hvis DWG-tegningen inneholder nye rom, vil de bli opprettet.
- Hvis DWG-tegningen ikke inneholder romdata som kan matches med et rom i Dalux FM, vil det bli slettet.
Klikk på 'Neste' for å fortsette.

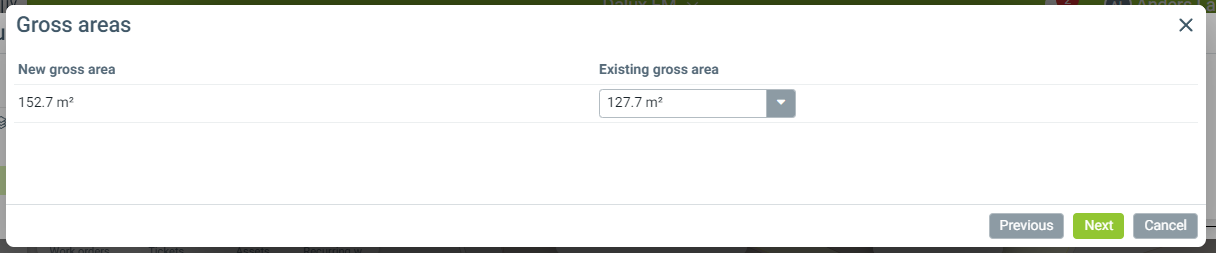

Bruttoareal
Kontroller at bruttoarealet samsvarer med forventningene dine, da det vil oppdatere det eksisterende. Klikk på 'Neste' for å fortsette.
Bekreftelse

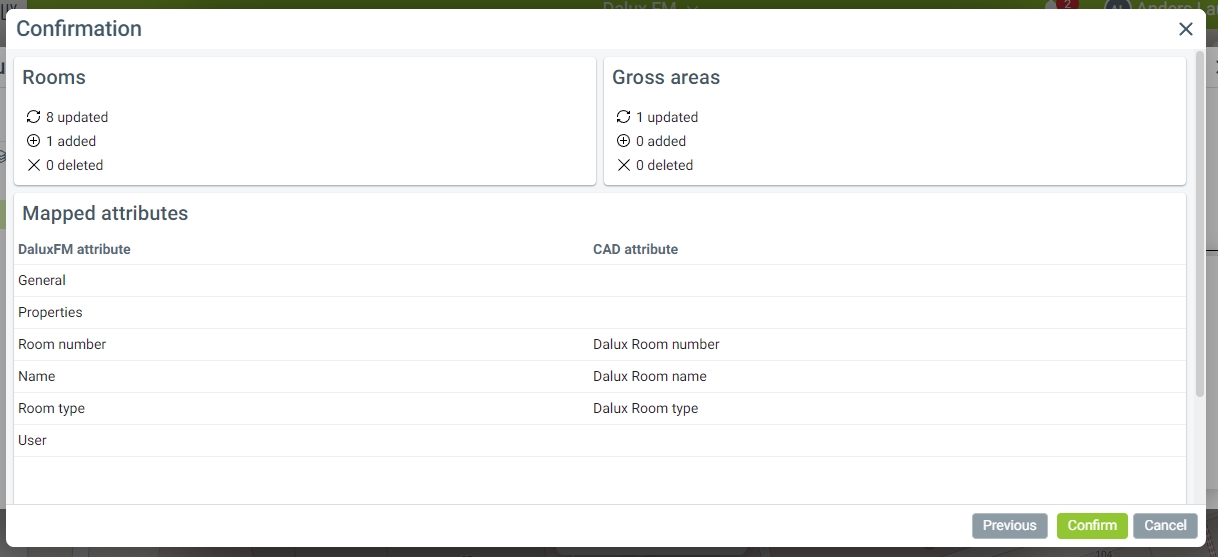

Kontroller at rommene slettes eller opprettes i henhold til forventningene dine. Når du er fornøyd, klikk på 'Bekreft'.

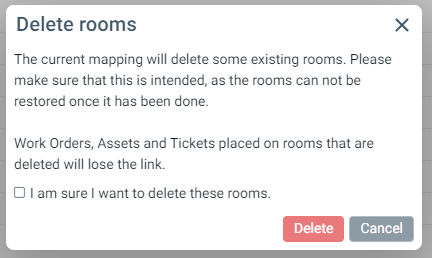

Hvis du sletter rom, vil du bli bedt om å bekrefte denne handlingen.
Advarsel: Slettede rom kan ikke gjenopprettes.

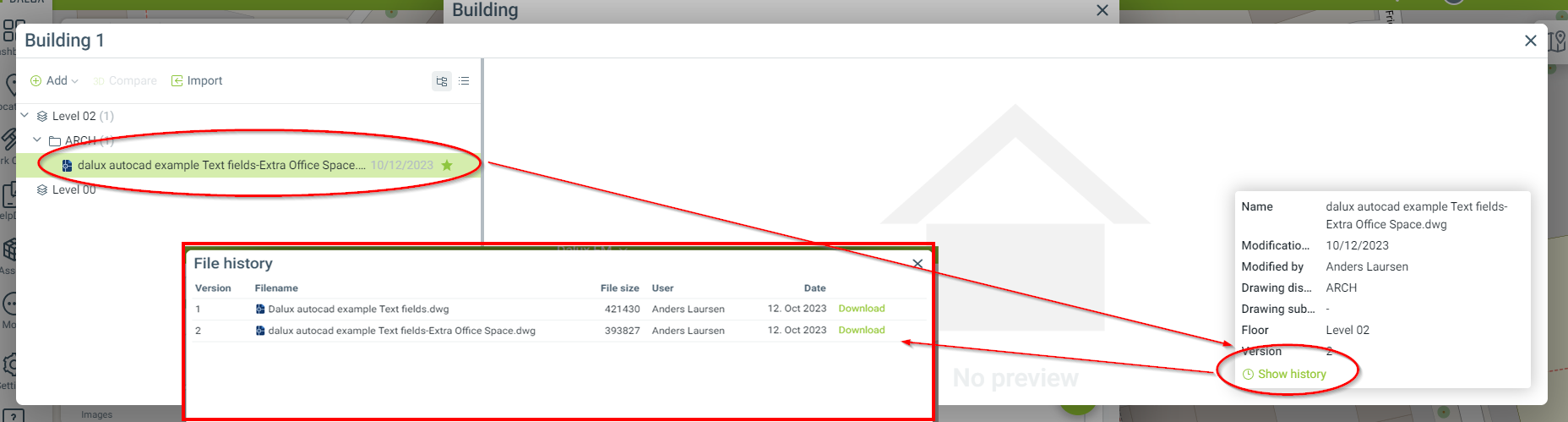

Når importprosessen er fullført, kan du få tilgang til alle de opplastede versjonene ved å gå til Vis historikk.

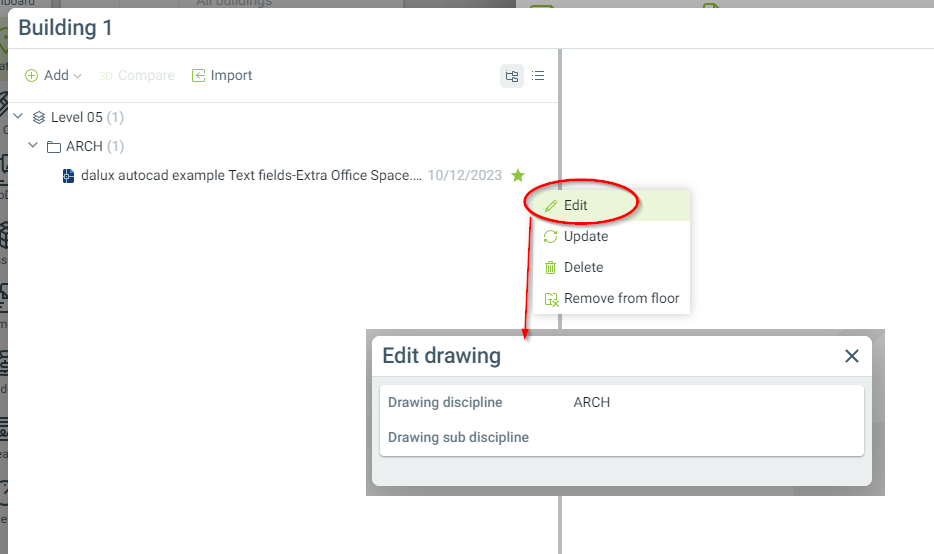

Rediger tegning
Ved å klikke Rediger kan du endre tegningens fag og underfag. Det vil ikke påvirke areal-/romdata.

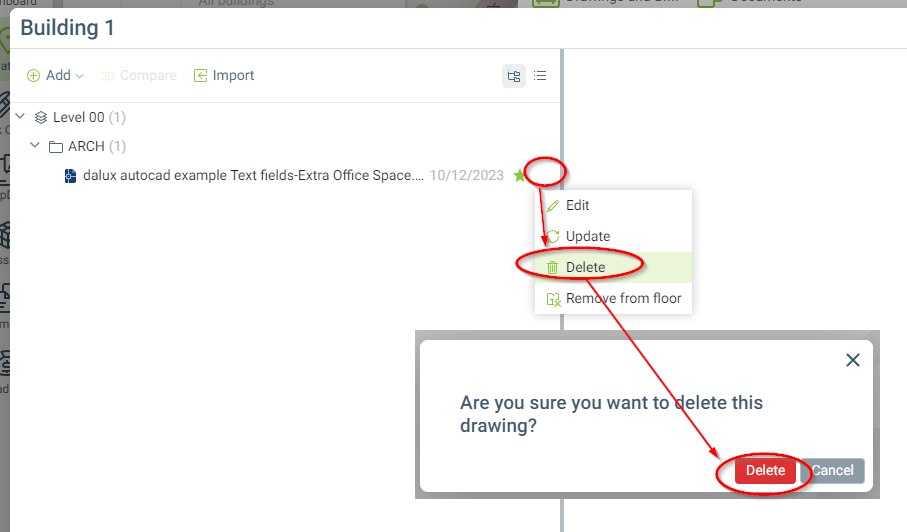

Slett DWG-tegning
Hvis du vil slette en tegning fra en etasje i Dalux FM:
Finn tegningen du vil slette Mer
Slett. Bekreft handlingen ved å klikke 'Slett'.
Når du gjør dette, vil filen bli fjernet fra etasjen og slettet fra Dokumentasjon-modulen.
Merk at slettede filer ikke kan gjenopprettes.
Å slette en tegning fra en etasje i Dalux FM sletter kun DWG-tegningen. Du vil ikke miste noen etasje- eller romdata.

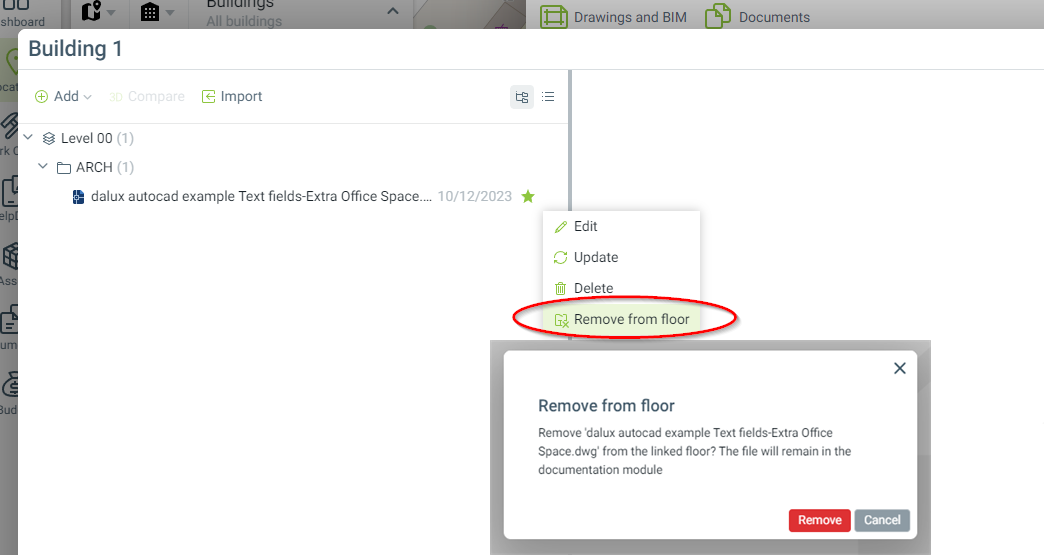

Fjern tegning fra en etasje
For å fjerne en DWG-tegning fra en etasje i Dalux FM, bør du klikke Fjern fra etasje og bekrefte handlingen ved å klikke 'Fjern'.
Merk at denne handlingen kun fjerner DWG-tegningen fra etasjen og ikke noe etasje- eller romdata i Dalux FM.
Den fjernede DWG-tegningen kan fortsatt finnes under Dokumenter i Dokumentasjon-modulen og er tilknyttet denne bygningen.
Eksempeldata
Du kan hente eksempel-DWG-tegningene nederst i denne artikkelen.
Original tegning

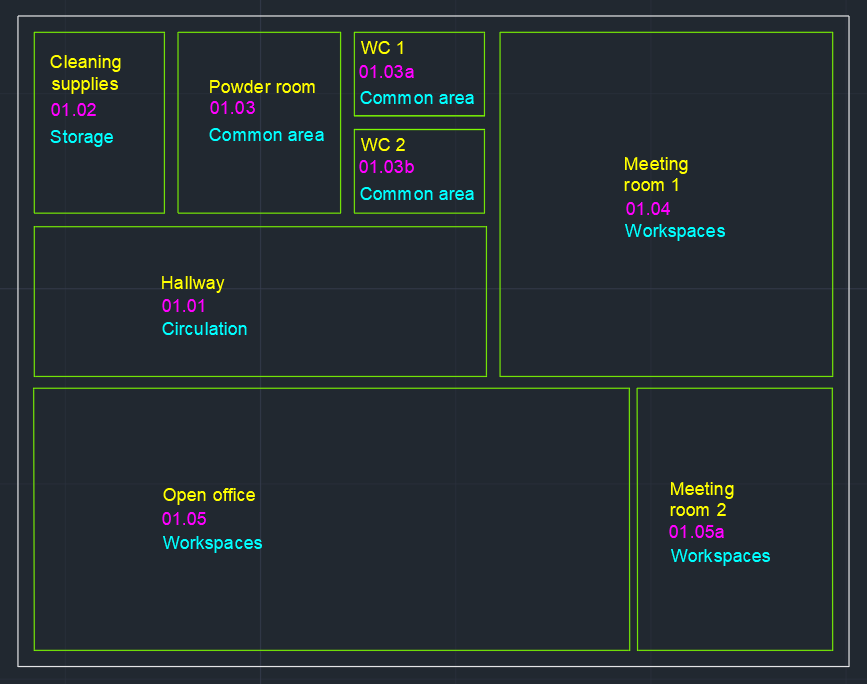

Den første tegningen vi bruker i dette eksempelet ser slik ut.

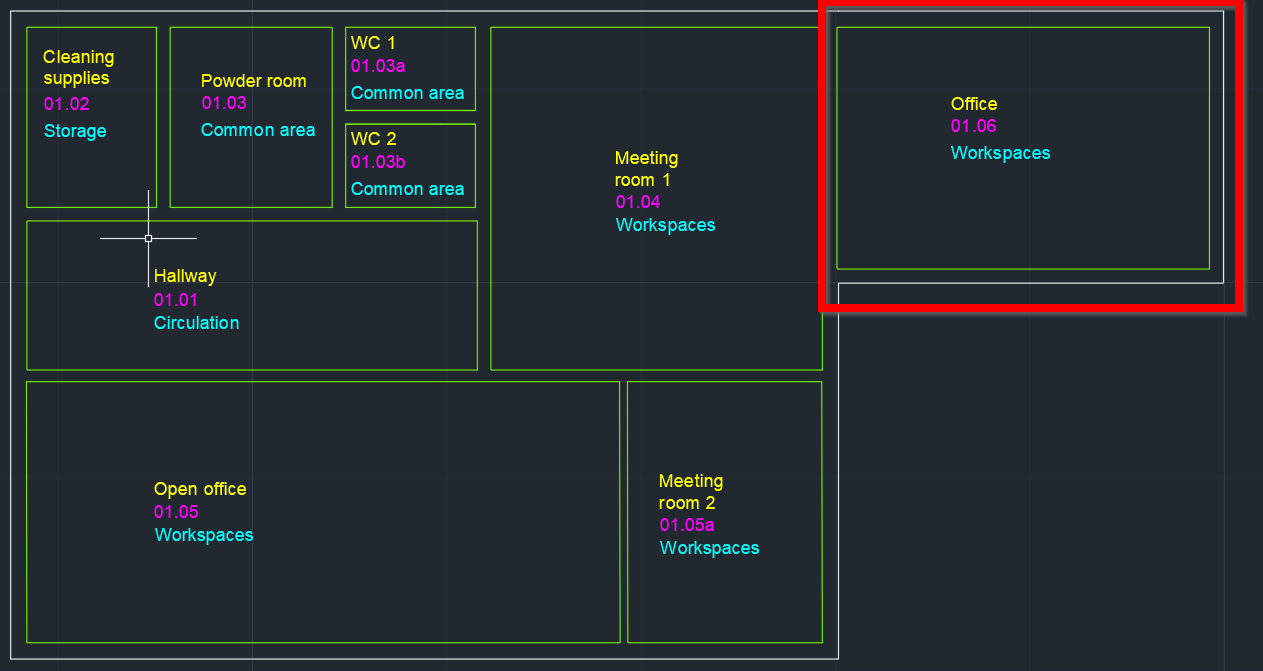

Utvidelse
Hvis du trenger å legge til nye rom på etasjen på grunn av en bygningsutvidelse, må du tegne dem i DWG-tegningen. Opprett nye nettoarealer og juster det eksisterende bruttoarealet tilsvarende. Det er viktig å plassere rominformasjonen på riktige lag innen de nye rommene.
Når du har opprettet det nye rommet i tegningen, vil det automatisk bli lagt til som et nytt rom i Dalux FM.

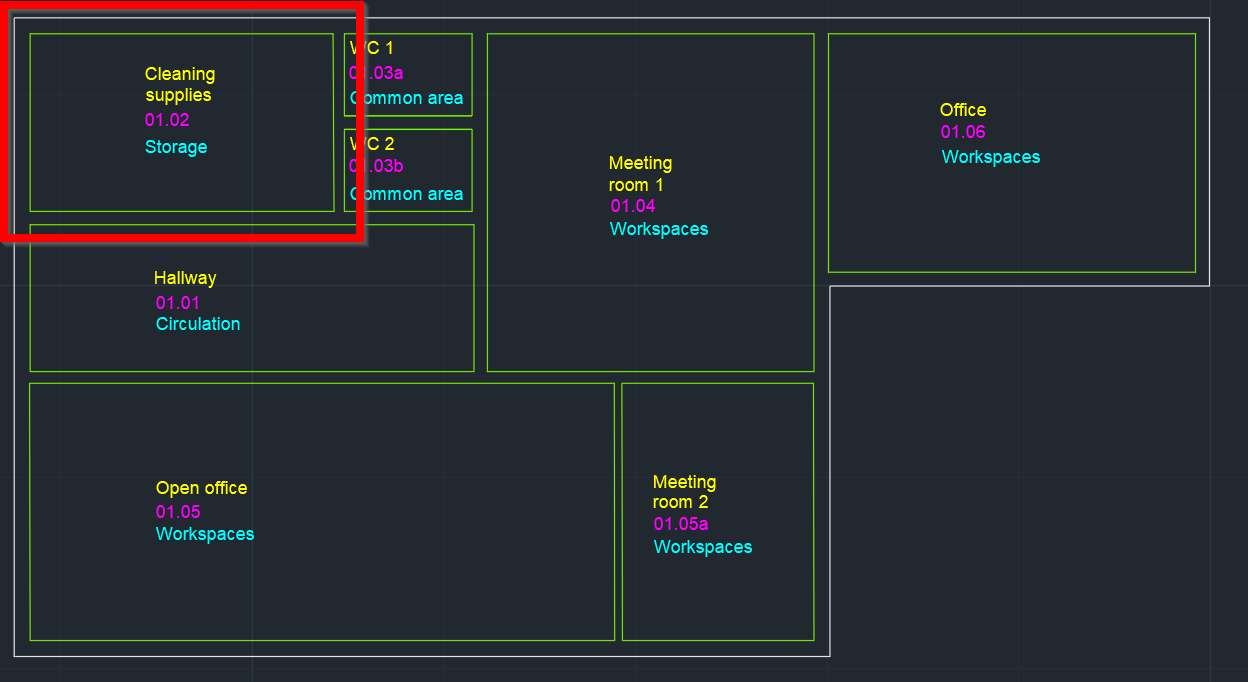

Slå sammen
Når du slår sammen to rom, slett nettoarealet og rominformasjonen fra ett av rommene. Deretter utvid nettoarealet til det andre rommet slik at det dekker det slettede rommet.
Det er viktig å merke seg at rommet som ble slettet i tegningen også vil bli slettet i Dalux FM.

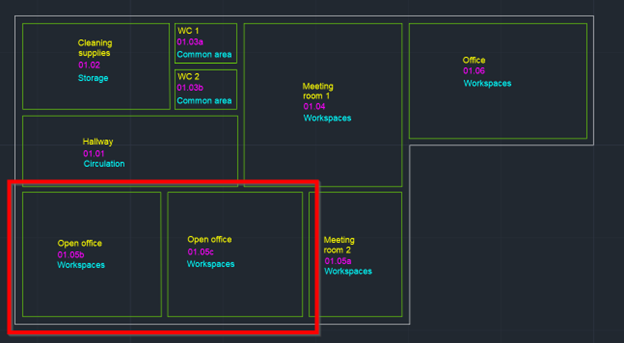

Del opp rom
Hvis du må dele et eksisterende rom inn i nye rom, bør du først justere nettoarealet til det eksisterende rommet slik at det kun dekker det nye området. Sørg også for at du flytter det blå gripehåndtaket til tekstelementene eller blokkene.
Deretter opprett et nytt nettoareal rundt det nye rommet og legg til relevant rominformasjon som tekstelementer eller blokker.
Det eksisterende rommet vil forbli i Dalux FM men bli oppdatert med det nye arealet, mens det nye rommet vil bli opprettet separat.
