Hvordan importere nye DWG-tegninger til FM

Denne artikkelen viser hvordan du importerer DWG-tegninger til Dalux FM ved å bruke en brukerdefinert mal for første gang.

Hvis du oppdaterer en eksisterende tegning, les denne artikkelen: Oppdater DWG-tegninger i Dalux FM

I Dalux FM kan DWG-tegninger utvides med interaktiv romdata, som gjør at brukere kan navigere i og administrere bygningsarealer. For å sikre at dataene importeres, må de plasseres i riktige lag i DWG-filen.

Dette inkluderer informasjon som romnummer, romnavn, kvadratmeter og andre relevante detaljer som kan være nødvendig for effektiv forvaltning av fasiliteter.

Vi forutsetter at du er kjent med Autodesk AutoCAD eller Architecture og vet hvordan du oppretter en DWG-tegning.

DWG-krav

DWG-filen kan inneholde romdata som kan vises i Dalux FM, slik at det kan vises som en del av etasjetegningen.

Systemdefinerte felt er:

• Bruttoareal (utenfor omkretsen av hver etasje)
• Nettoareal (innenfor omkretsen av hvert rom)
• Romnummer (skal brukes som unik identifikator for hvert rom)
• Romtype
• Navn
• Bruker

Ytterligere brukerdefinerte felt kan opprettes under Innstillinger Brukerfelter 'Rom'.

Forbered DWG-tegninger

For å importere data til Dalux FM på en vellykket måte er det viktig å følge reglene for å opprette DWG-tegningene.

Brutto- og nettoareal

For å importere brutto- og nettoareal for et nivå bør hvert areal opprettes på et eget lag.

Bruttoareal
Opprett en polyline rundt bygningen og gi den et gjenkjennelig navn.

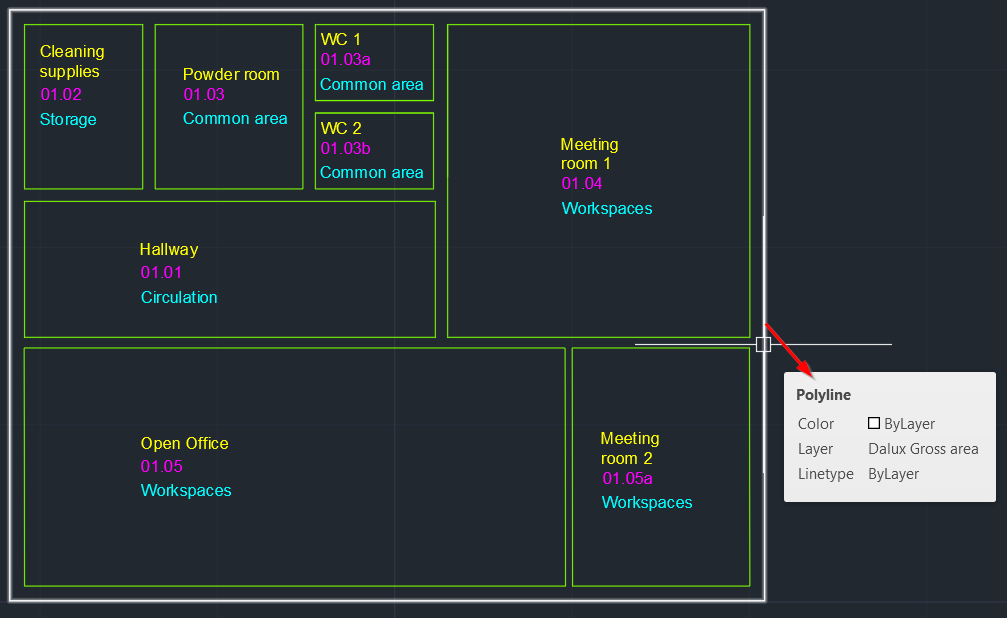

For eksempel: Opprett en polyline på "Dalux Bruttoareal" vist med den hvite rektangelen.

Nettoareal

Opprett polylines langs de innvendige veggene i hvert rom og merk dem for enkel gjenkjennelse.

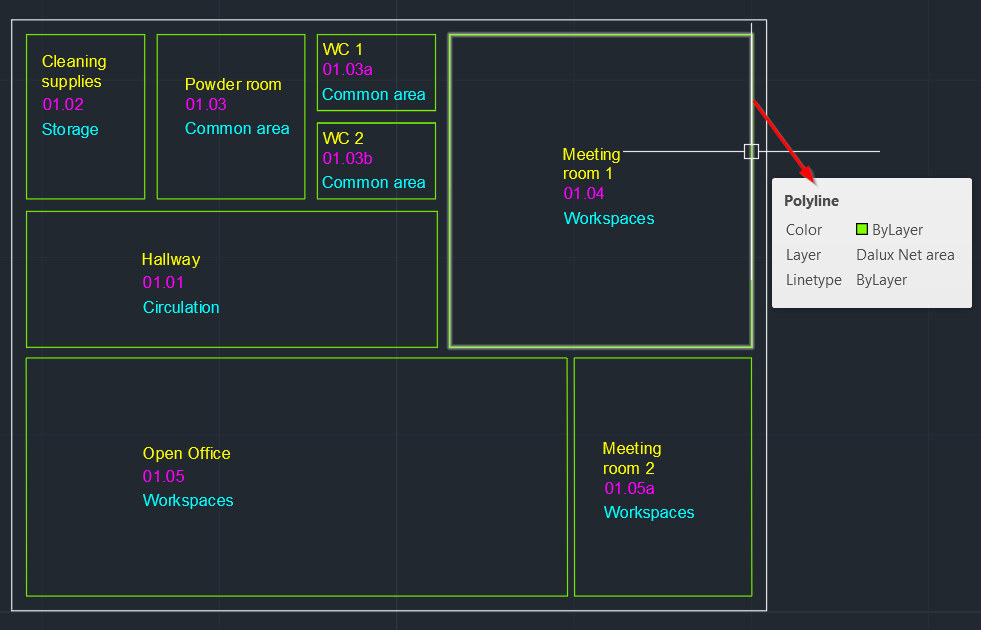

For eksempel: Opprett polylines på et lag kalt "Dalux Nettoareal" vist med de grønne rektanglene:

Brukerdefinerte felt

For de brukerdefinerte feltene har du to alternativer:

• Tekstelementer
• Blokkreferanse

Tekstelementer

Opprett tekstelementer som har det blå firkantgrepunktet inne i nettoareal-polylinen for hvert rom.

Disse tekstelementene bør merkes med navn som er gjenkjennelige for deg.

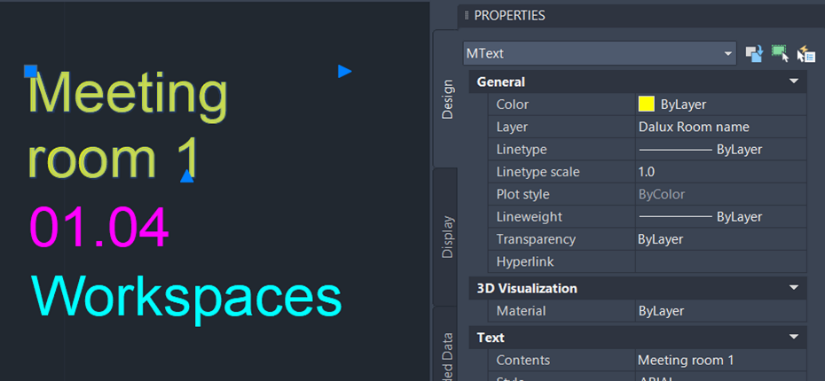

For eksempel, opprett Romnavn på et lag kalt "Dalux Romnavn", vist med gul tekstfarge:

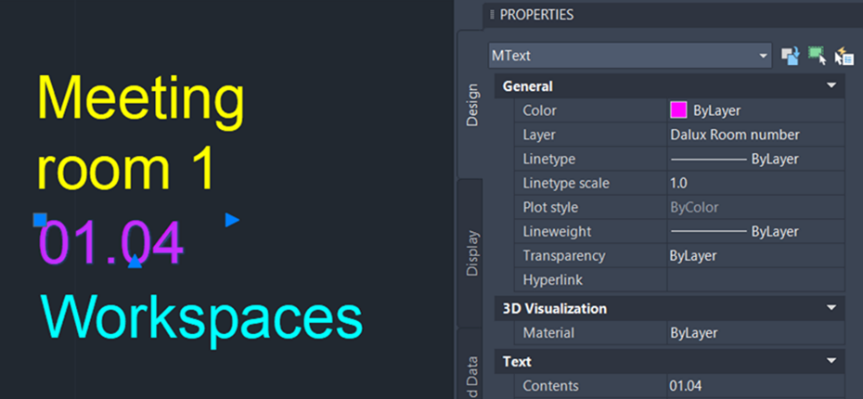

Plasser Romnummer (skal brukes som unik identifikator for hvert rom) på et lag kalt "Dalux Romnummer", vist med lilla tekst:

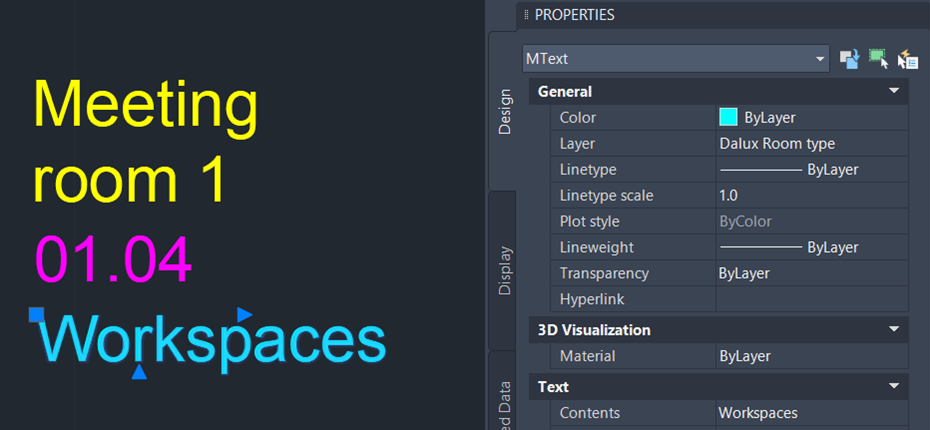

Plasser Romtype på et lag kalt "Dalux Romtype", vist med blå tekst:

Blokkreferanse

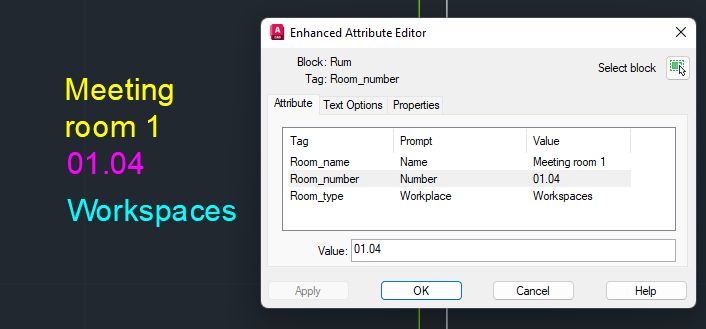

Opprett en blokk som inneholder romattributtene. Blokken bør plasseres med det blå firkantgreppunktet inne i nettoareal-polylinen i hvert rom, og legges på et lag som du enkelt kan identifisere.

Sørg for at blokken inneholder hvert roms attributter på separate lag, som nevnt ovenfor.

Du kan for eksempel opprette en blokk for hvert rom på "Dalux Block Layer", og hver blokk bør inneholde de relevante attributtelementene.

Merk: Blokklaget importeres ikke, bare attributtene på de matchende lagene.

DWG-lag

DWG-filen vil nå inneholde følgende lag, klare for import til Dalux FM:

Importer romdata via den brukerdefinerte DWG-malen

Naviger til bygningen du vil importere DWG-tegningen til og klikk på Tegninger og BIM.

Klikk deretter på Legg til, og deretter Fra din PC.

Velg DWG-filen du vil importere fra din PC og klikk "Åpne".

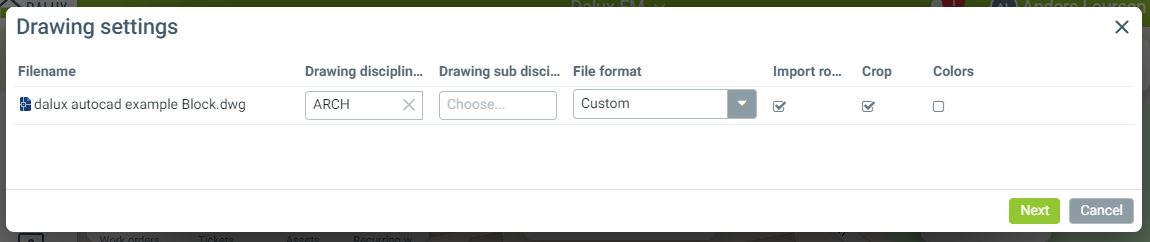

Tegningsinnstillinger

Velg tegningsfag og velg filformatet 'Brukerdefinert'.

Marker 'Importer rom' og 'Beskjære' og klikk 'Neste'.

Vær oppmerksom på at den importerte tegningen vil være i svart-hvitt.

For å importere den med farger fra DWG-en, velg alternativet 'Farger'.

• Tegningsfag: Dette er obligatorisk og kan brukes til å filtrere tegningen under Dokumenter.
• Undertegningsfag: Dette er valgfritt og kan filtrere tegningen under Dokumenter.
• Filformat: Dette er oppførselen til importen; i denne artikkelen beskriver vi bare "Brukerdefinert".
• Importer rom: Velg om du vil importere romdata eller ikke.
• Beskjære: Dette lar deg lage et rektangel rundt tegningen for å fjerne unødvendige data.
• Farge: Tegningen vises i svart-hvitt. Hvis du velger farger, vil lagfargene i tegningen vises.

Kartlegging av etasje

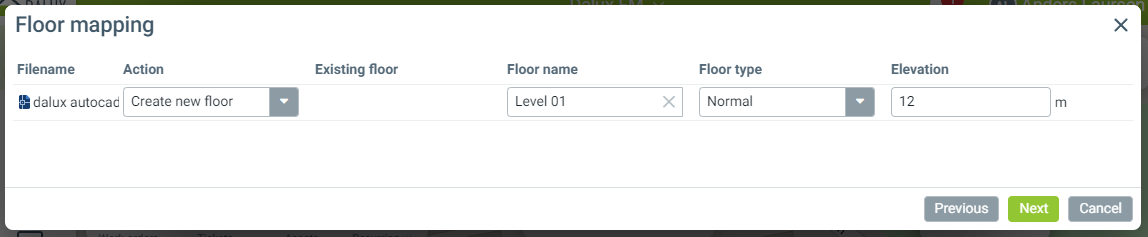

Opprett en ny etasje eller velg en eksisterende. Bekreft etasjenavn, type og høyde, og klikk deretter 'Neste'.

• Handling: Velg mellom å opprette en ny etasje eller bruke en eksisterende.
• Eksisterende etasje: Hvis du velger "Bruk eksisterende" under "Handling", kan du se de tilgjengelige etasjene. Du kan imidlertid ikke endre etasjenavn, type eller høyde under en oppdatering.
• Navn på etasje: Hvis du valgte "Opprett ny etasje" under "Handling", kan du skrive inn etasjenavnet her.
• Etasjetype: Hvis du har flere etasjer på samme høyde, velg en type for filtreringsformål.
• Høyde: Skriv inn etasjens høyde, som vil bli sortert fra høyest til lavest.

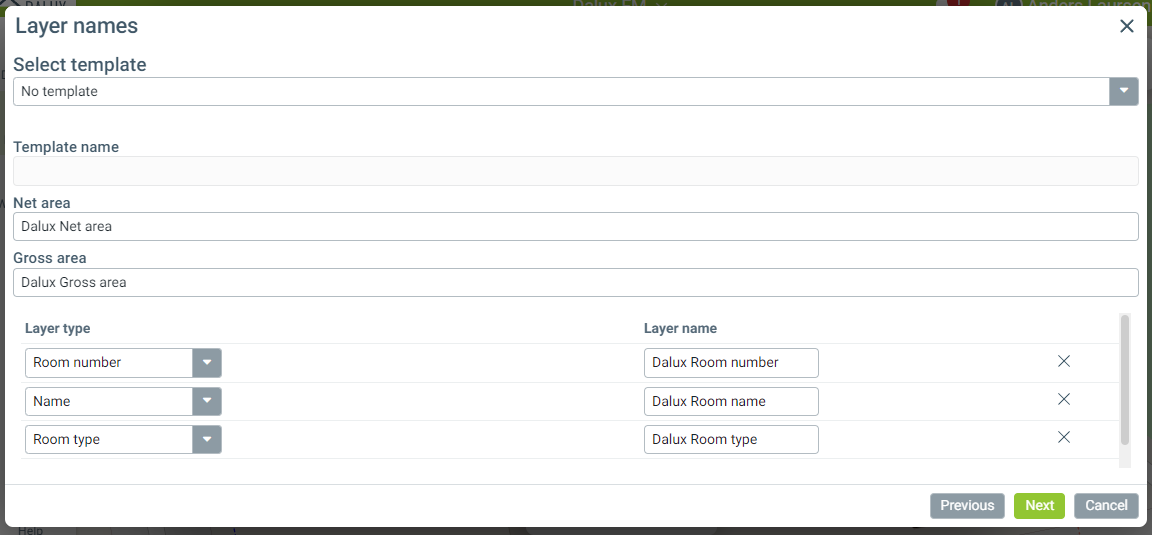

Navn på lag

Velg en mal (se nedenfor), eller skriv inn navnene på lagene for netto- og bruttoarealene, og match deretter lagtype (brukerdefinerte felt) med lagene.

Klikk 'Neste' når du er ferdig.

• Velg mal: Du kan opprette en forhåndsdefinert mal slik at hvert lag matches automatisk ved hver import.
• Navn på mal: Viser navnet valgt under 'Velg mal'.
• Nettoareal: For hver lukket polyline i tegningen vil Dalux FM opprette et rom.
• Bruttoareal: For hver lukket polyline i tegningen som matcher dette laget, vil Dalux FM opprette et bruttoareal og fylle bruttoarealparameteren på bygningen.
• Lagtype: Velg Dalux-parameteren som vil fylles med det valgte lagets navn.
• Navn på lag: Skriv inn navn på laget, og innholdet i tekstelementet eller attributtet vil fylle den valgte Dalux-parameteren.

Mal for DWG filformat:

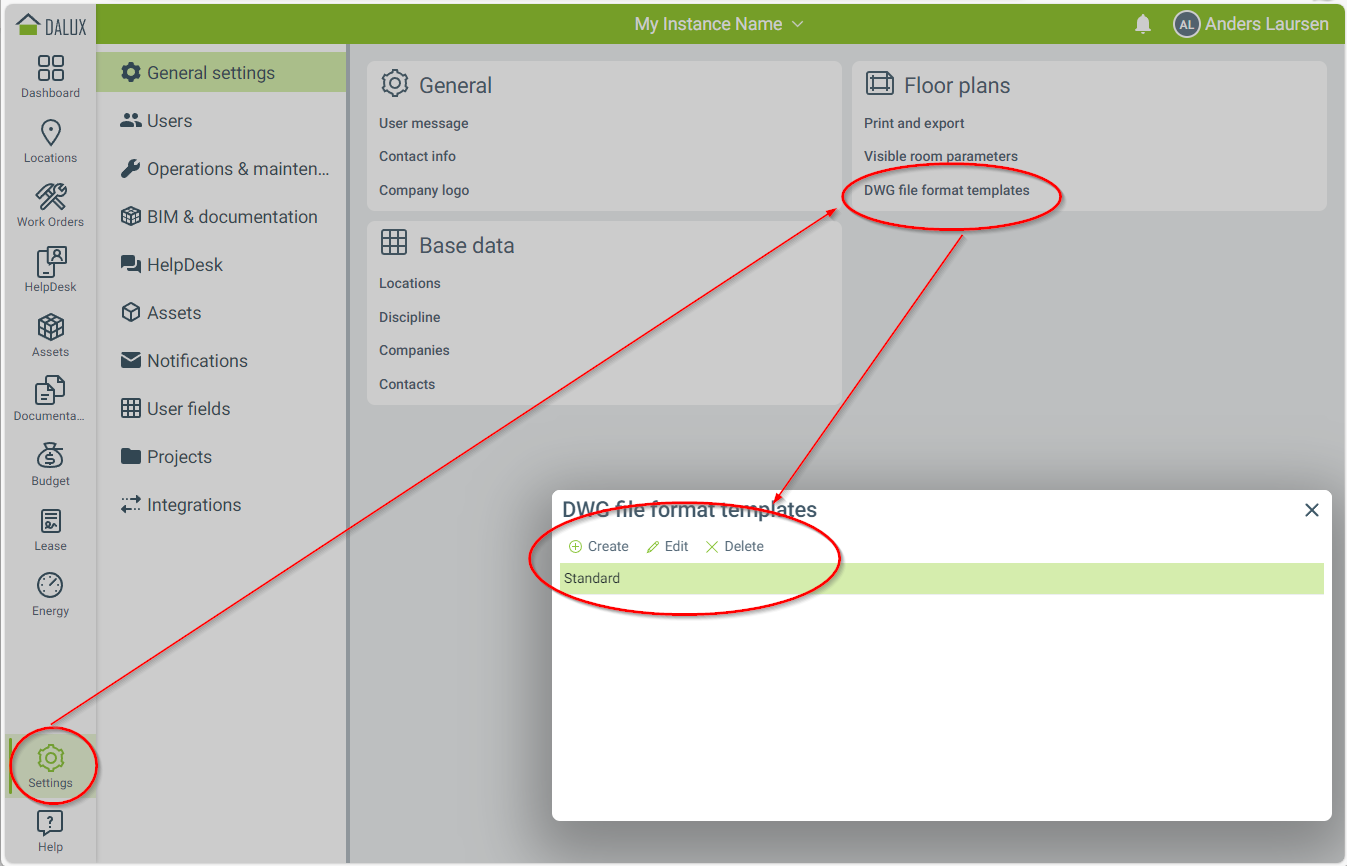

Opprett en mal under Innstillinger Generelle innstillinger Etasjetegninger: Maler for DWG filformat.

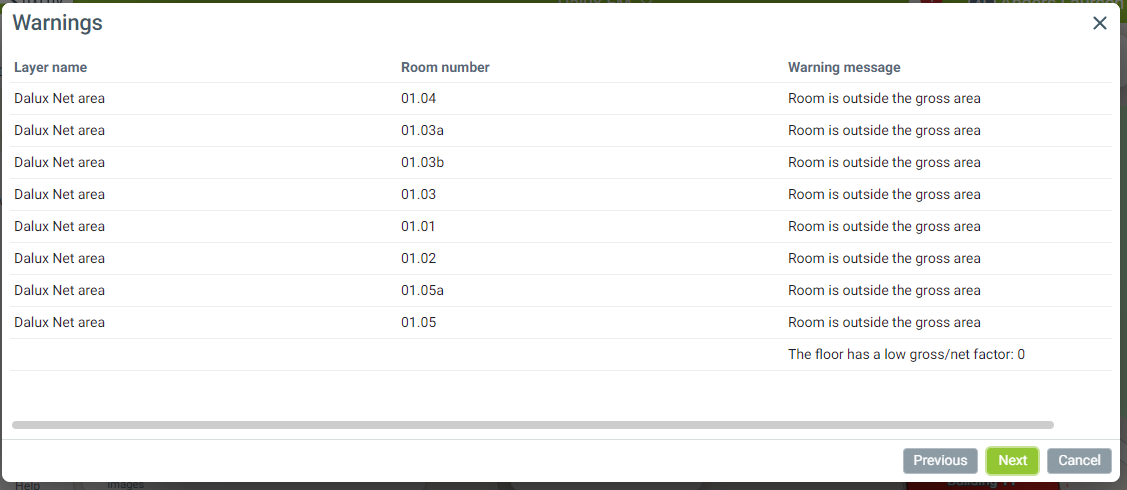

Advarsler

Hvis det er noen feil i tegningen, vil de vises her.

Kontroller hver enkelt, da det vil påvirke dataene dine. Når du er fornøyd, klikk 'Neste'.

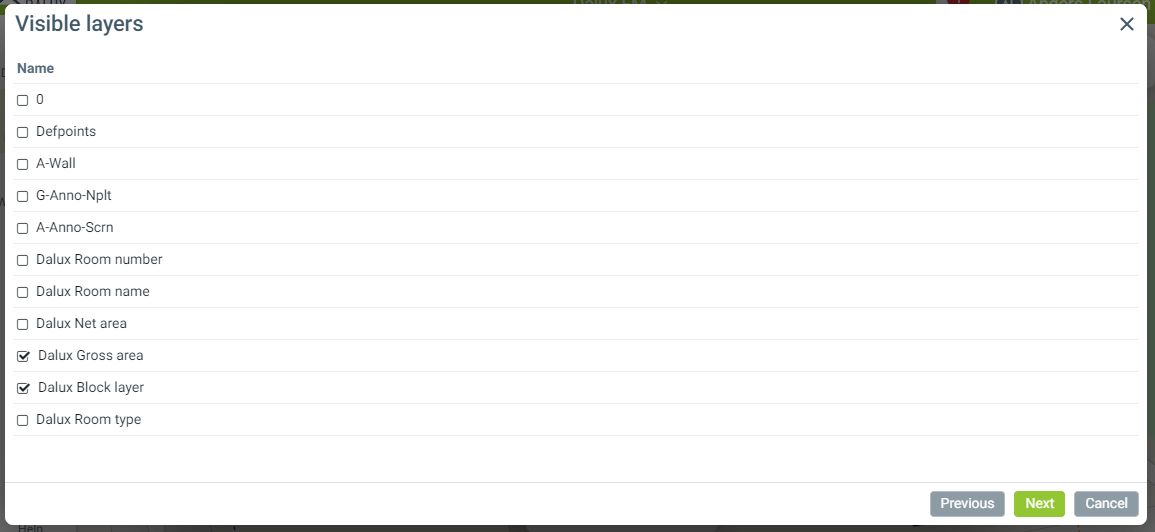

Synlige lag

Avmerk boksene for lagene du vil vise i tegningen.

Generelt inkluderer dette bare brutto- og nettoarealene, sammen med eventuelle faste installasjoner som toaletter og servanter.

Vennligst merk at dette kun vil påvirke visningen av tegningen og ikke den importerte informasjonen.

Husk også at du kan slå på rominformasjon i Dalux FM på et senere tidspunkt når du viser tegningen, så det er ikke nødvendig å velge dem her for å gjøre dem synlige.

Klikk 'Neste' for å fortsette.

Beskjære

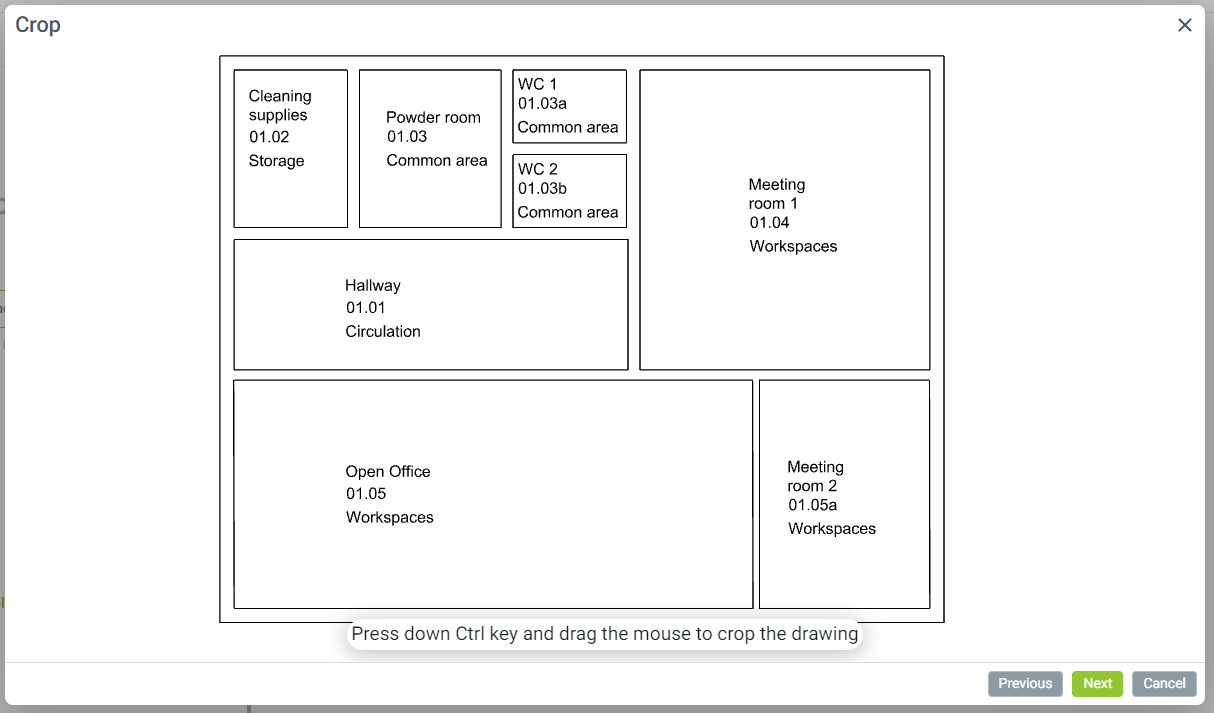

Dra et kvadrat rundt det spesifikke området av tegningen du ønsker skal vises.

Dette lar deg fjerne uønsket informasjon som annotasjoner eller tittelblokker, og sikrer at bare nødvendige detaljer er synlige.

Klikk 'Neste' for å fortsette.

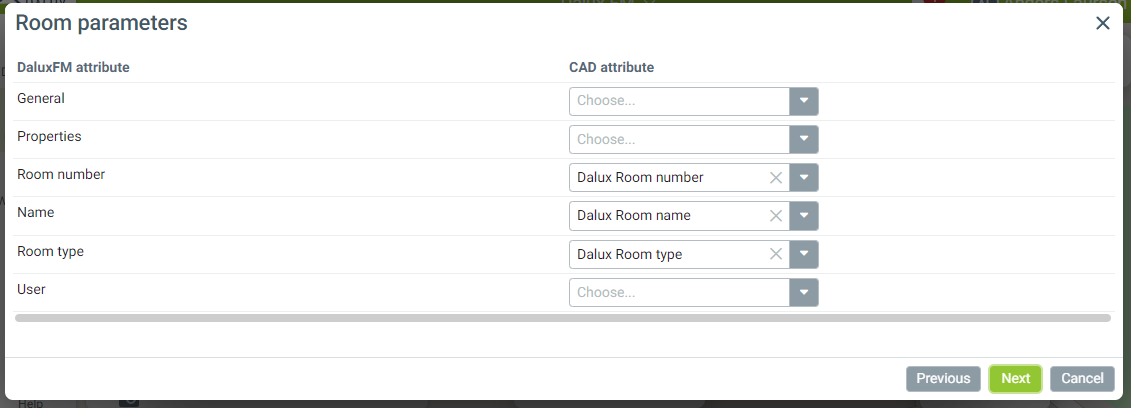

Romparametre

Kontroller at hver Dalux FM-attributt er korrekt matchet med et CAD-attributt fra tegningen.

Du kan bare velge CAD-attributter fra lag som er matchet i trinnet "Navn på lag".

Klikk 'Neste' for å fortsette.

Rom

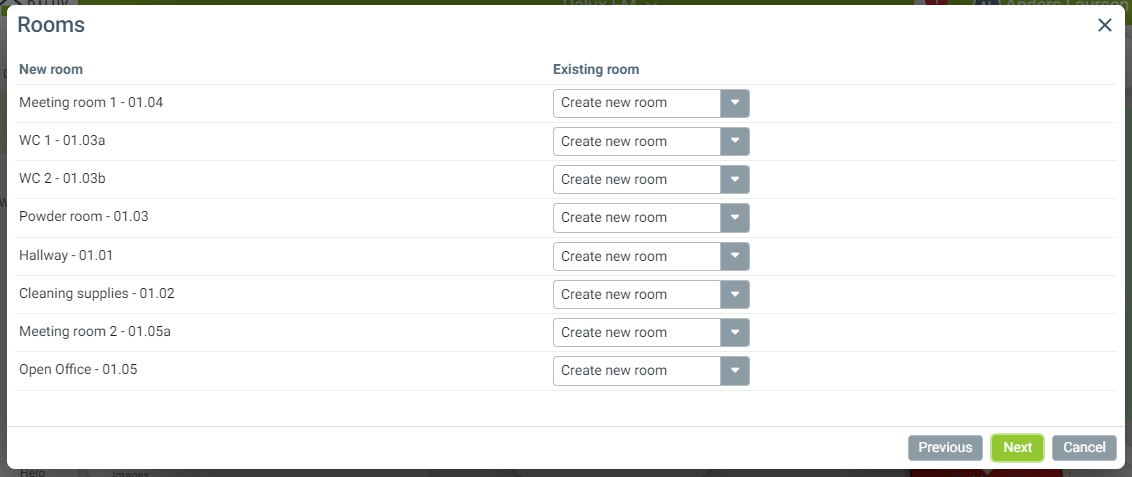

En liste over alle rommene som vil bli opprettet vises med romnavn og romnummer.

Siden dette er din første opplasting, er det eneste tilgjengelige alternativet på dette tidspunktet å opprette et nytt rom.

Klikk 'Neste' for å fortsette.

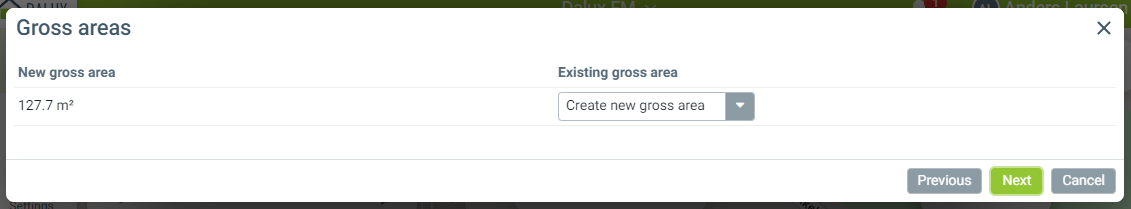

Bruttoareal

Dette viser bruttoarealet fra polylinen som matchet bruttoareal-laget.

Siden dette er din første opplasting, er det eneste alternativet å opprette en ny.

Klikk på 'Neste' for å fortsette.

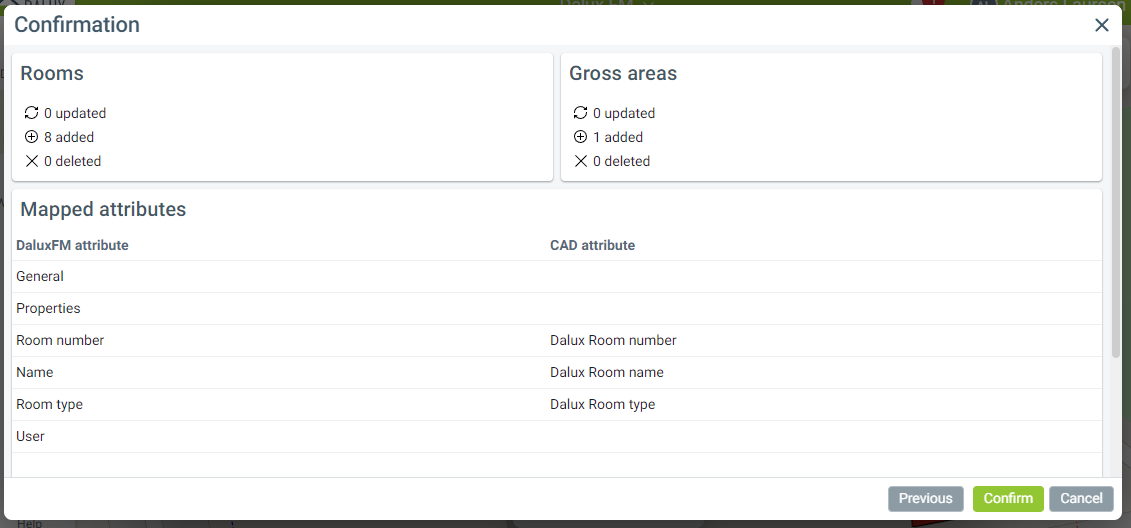

Bekreftelse

Vennligst gjennomgå den oppførte informasjonen som vil bli importert fra tegningen.

Det er viktig å sikre at dataene stemmer før du klikker på knappen 'Bekreft' for å fortsette med importen.

Vær oppmerksom på at denne handlingen er irreversibel, så det er viktig å verifisere at dataene er korrekte før import.

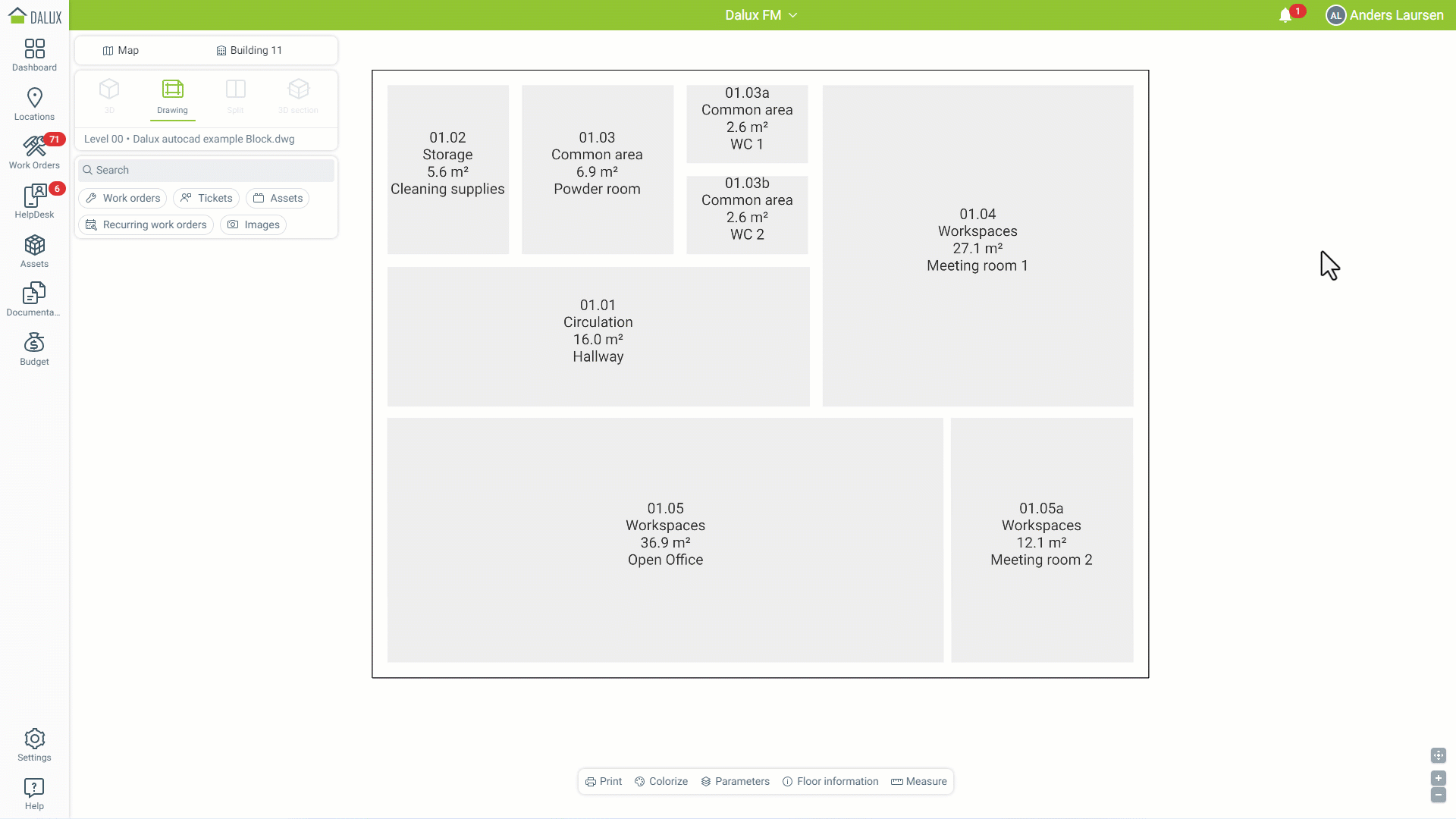

Tegningen blir behandlet, og fullføringstiden avhenger av datamengden.

Eksempeldata

Artikkelen inneholder en lenke nedenfor for å hente DWG-tegninger for å se et eksempel på en etasjetegning.
