Navigere i Lokasjoner på mobil

Denne artikkelen dekker hvordan du kan navigere og måle tegninger og modeller på Dalux Mobile app.

Med Dalux Mobile kan du raskt få tilgang til tegningene og modellene på prosjektet for å få den informasjonen du skal fylle ut. Hver bruker i prosjektet har tilgang til Lokasjoner-modulen og verktøyene for måling i den.

Hvis du bruker Dalux på skrivebordet, kan du lære hvordan du navigerer i Lokasjoner i 3D i denne artikkelen: Naviger i Lokasjoner på skrivebordet.

Video

Hvordan få tilgang til og navigere tegninger i Lokasjoner

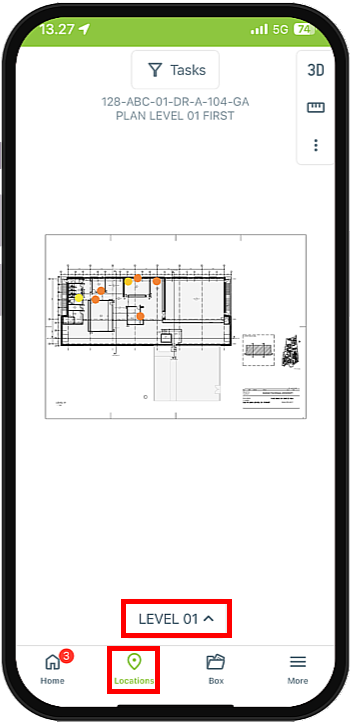

For å få tilgang til Lokasjoner, trykk på -ikonet i bunnlinjen. Du kan bytte mellom en kartvisning () og en tegningsvisning (). Denne artikkelen dekker kun tegningens visning.

Når du viser tegninger i Lokasjoner kan du:

• Bruk to fingre for å knipe for å zoome inn og ut
• Dra visningen rundt ved å holde en finger på skjermen og flytte den rundt

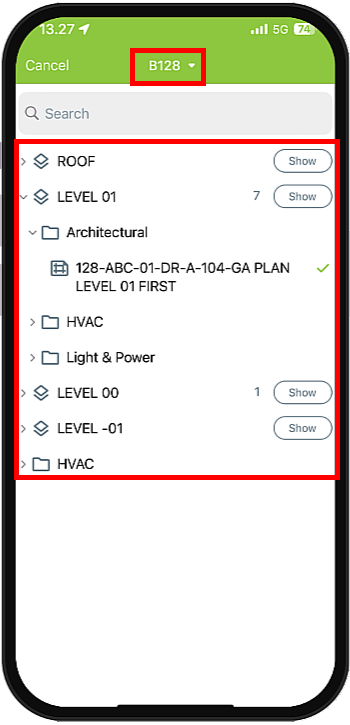

Nederst i visningen kan du endre hvilken tegning som vises ved å trykke på knappen som viser etasjenavnet. Øverst på skjermen kan bygningen skiftes.

Etasjer og fagmapper kan ses i visningen, og tegninger kan åpnes ved å trykke på dem.

Du kan også søke etter et tegningsnavn.

Ved å trykke på 'Vis' vil du hoppe til standardtegningen for etasjen.

Hvordan vise forskjellige registreringstyper på tegninger

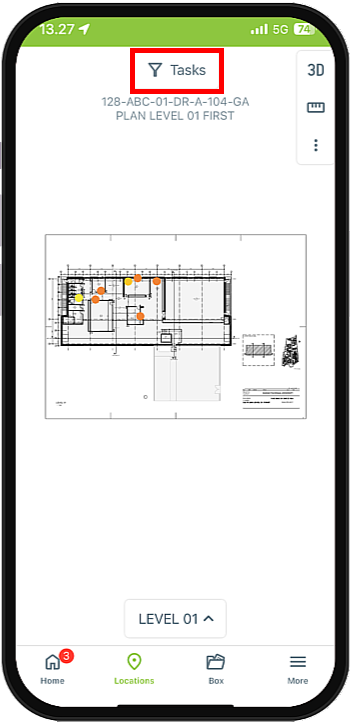

Når du viser en tegning, øverst i visningen, kan du se hvilken registreringsfilter som er aktivert.

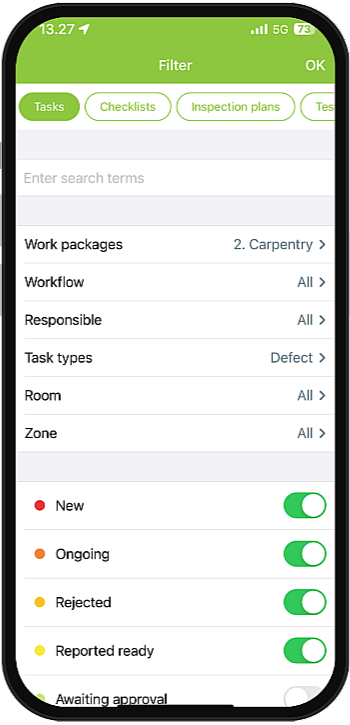

Trykk på denne knappen for å tilpasse filteret ditt eller bytte til en annen registreringstype.

Det vil avhenge av dine rettigheter og roller i prosjektet hvilke typer som er tilgjengelige. Du kan raskt opprette spesifikke filtre, slik at du kan finne det du leter etter. Etter å ha valgt parametrene for ditt filter, trykk 'OK' for å sende tilbake til tegningen.

Hvordan måle i 2D

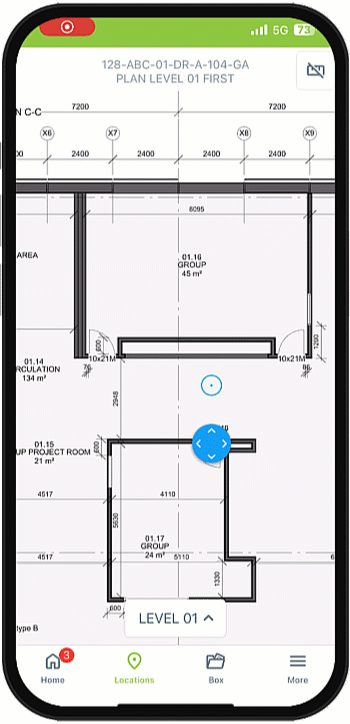

Når du ser en tegning, kan du gå inn i målemodusen ved å trykke på -ikonet.

Dette vil vise et blått måleverktøy. Du kan dra dette rundt med fingeren. Når du løfter fingeren fra skjermen, vil et målepunkt bli plassert.

Du kan deretter flytte måleverktøyet til en annen posisjon for å få en lengdemåling. Når du setter mer enn to punkter, vil et arealmål vises i midten av den målte formen.

For å avslutte målemodusen, trykk på -ikonet igjen.

Hvordan få tilgang til og navigere i 3D

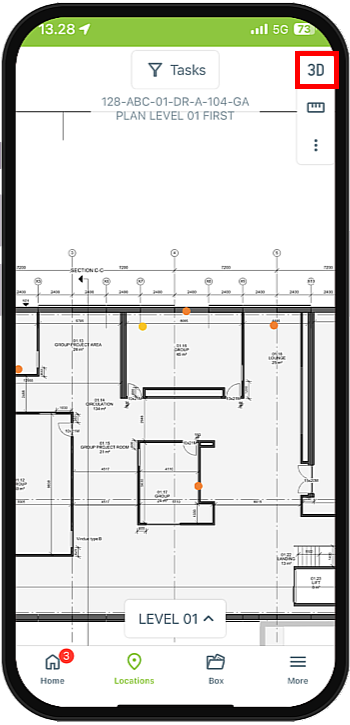

Når du ser en tegning som er kartlagt til en BIM-modell, vil en 3D-knapp være synlig i tegnevisningen. Du kan trykke på denne knappen for å bytte til Dalux BIM Viewer.

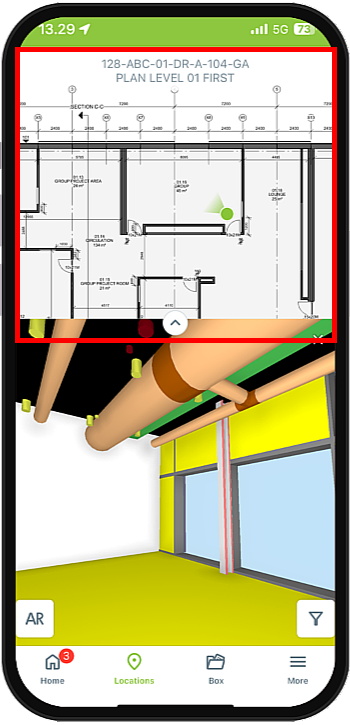

Standard 3D-modus er delt visning. Dette lar deg hoppe til en posisjon ved å trykke på et punkt på tegningen. 3D-visningen vises nederst. Delt visning låser høyden til valgt etasje, noe som betyr at du ikke kan bevege deg vertikalt i modellen.

I 3D-visningen kan du:

• Se deg rundt ved å holde fingeren på skjermen og bevege den rundt
• Bevege deg frem og tilbake i modellen ved å klype inn og ut med to fingre
• Når du er i fullskjerm, vertikalt ved å dra to fingre opp eller ned på skjermen

Hvis du vil ha en fullskjermsvisning av 3D, kan du trykke på -ikonet i midten av skjermen.

Hvordan se BIM-egenskaper og bruke filtre i 3D

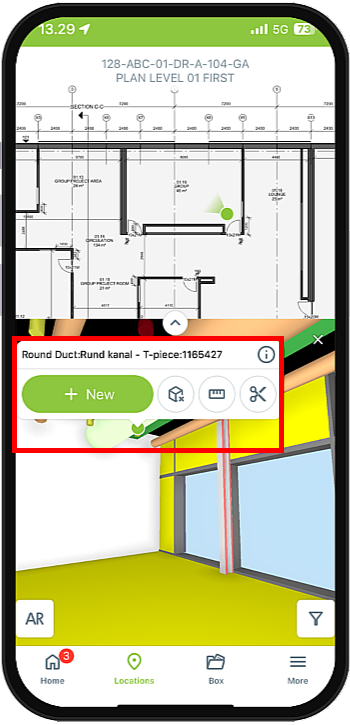

I 3D-visningen kan du trykke på 3D-objekter for å se objektets navn og få tilgang til flere egenskaper ved å trykke på -ikonet.

Du kan også skjule objektet, opprette mål, eller lage et utsnitt. Se videoen øverst for mer informasjon om dette.

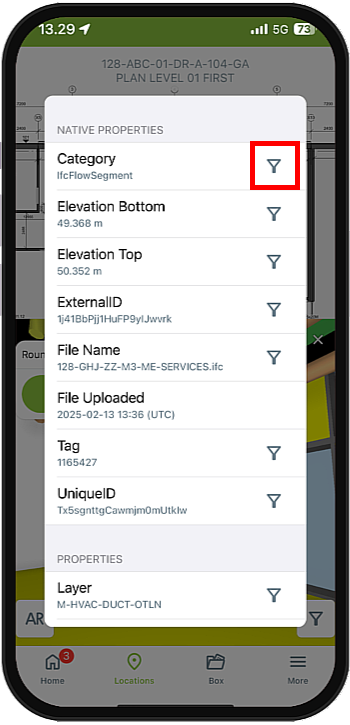

Når du viser egenskapene til BIM-objektet, kan du raskt anvende filtre for de forskjellige egenskapene, ved å trykke på -ikonene. Trykk utenfor egenskapsvinduet for å lukke det og anvende filtrene.
