Hvordan importere IFC-modeller til FM

Denne artikkelen viser deg hvordan du laster opp IFC-modeller til Dalux FM og kartlegger de importerte dataene fra modellen til Dalux FM.

Som en del av BIM- og dokumentasjonsmodulen kan BIM-modeller legges til i Dalux FM. Å importere BIM-modeller lar deg importere data som rom og deres egenskaper, som kan brukes i ulike andre funksjoner.

Hvordan laste opp IFC-filer til Dalux FM

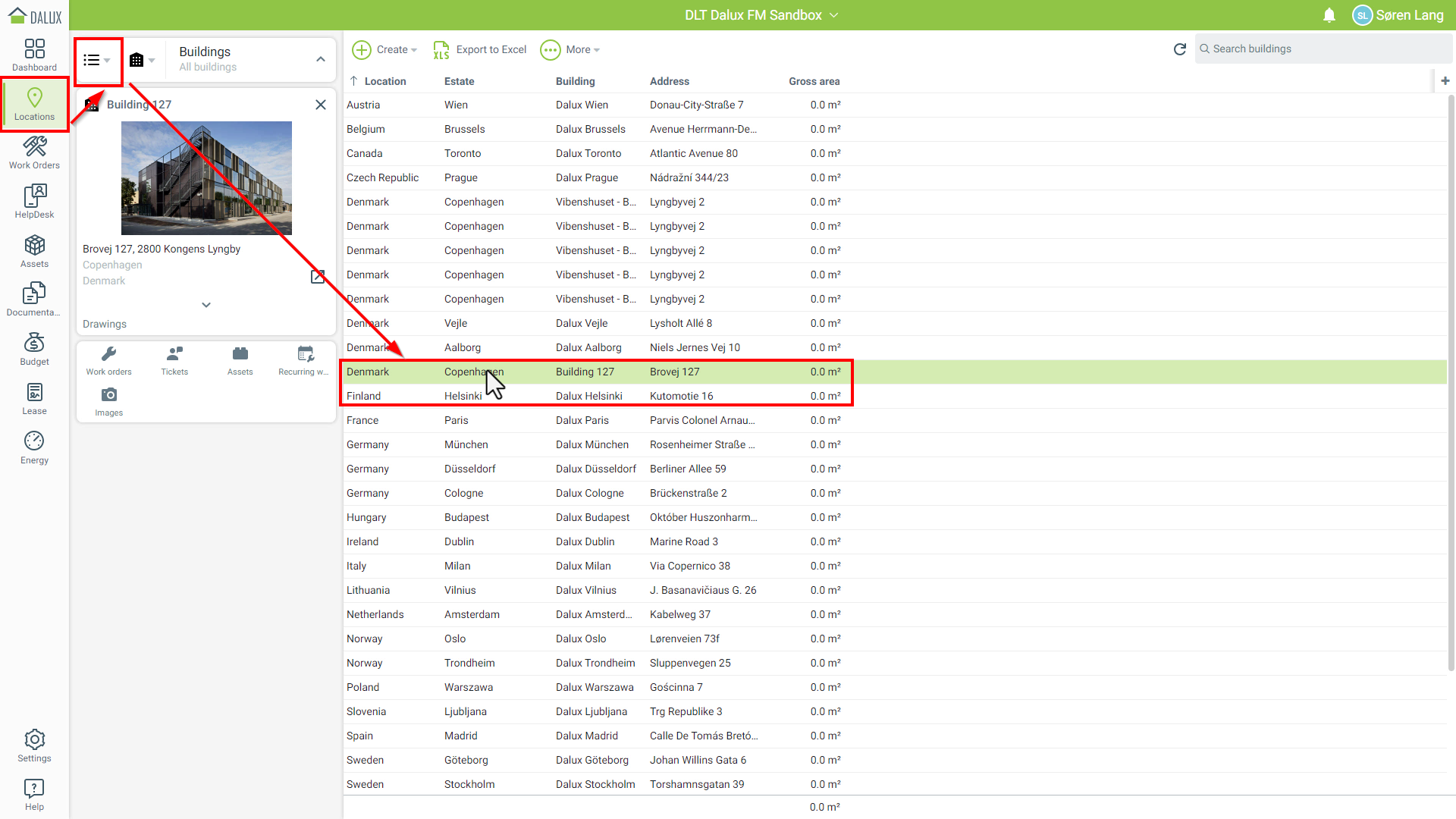

Finn bygningen i Lokasjoner-modulen som du vil laste opp en IFC-fil til. Dette kan gjøres ved å bruke kartet eller listevisningen.

Dobbeltklikk på bygningen for å åpne den.

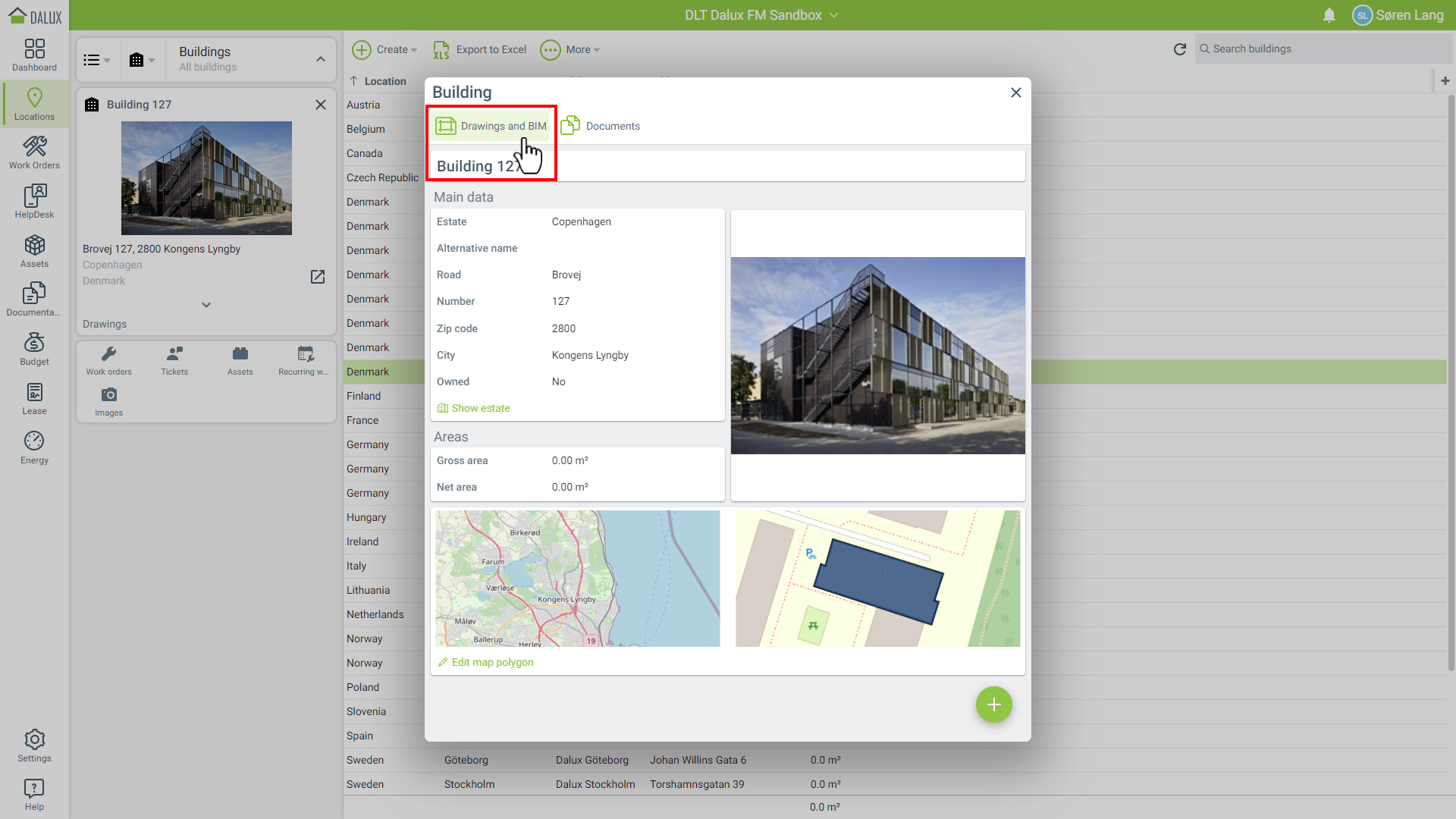

I popup-vinduet, klikk på Tegninger og BIM.

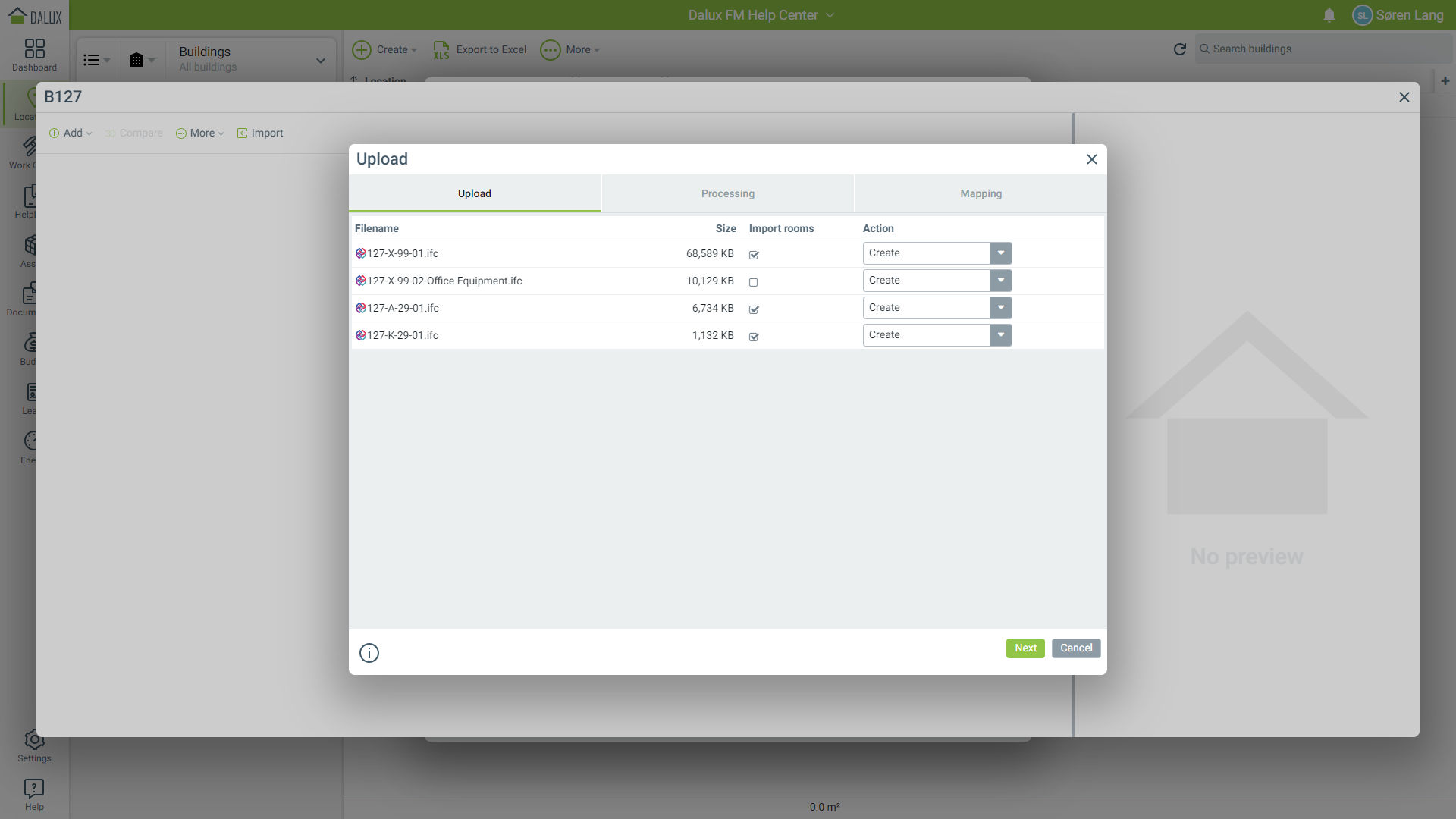

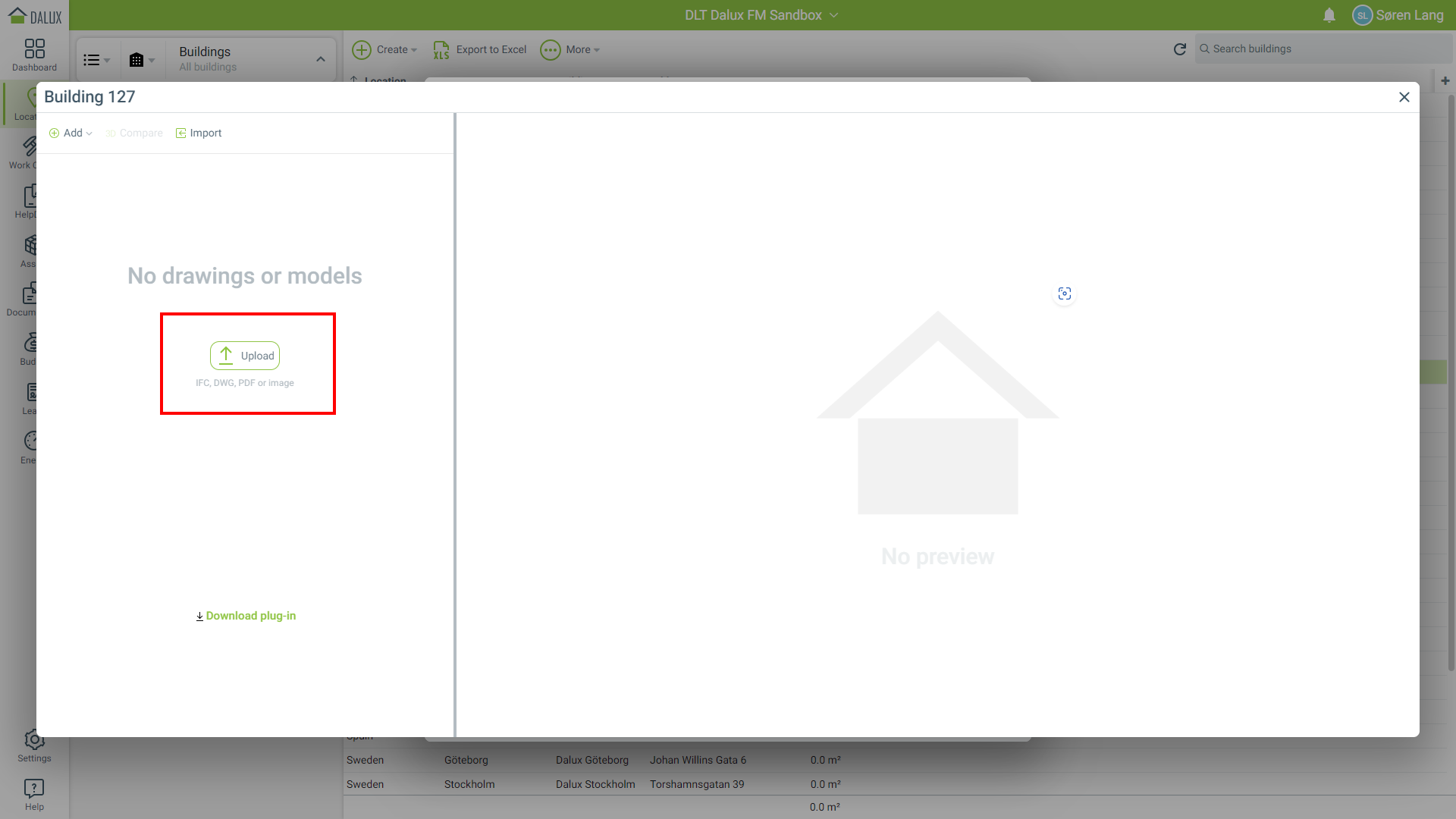

Dette åpner et opplastingsvindu. Klikk 'Last opp' og finn filen(e) du vil laste opp.

Du kan velge én eller flere filer og laste dem opp samtidig. Hvis du laster opp flere filer, må du forsikre deg om hvilke data IFC-filene inneholder, slik at du vet hvilke filer du skal importere data fra.

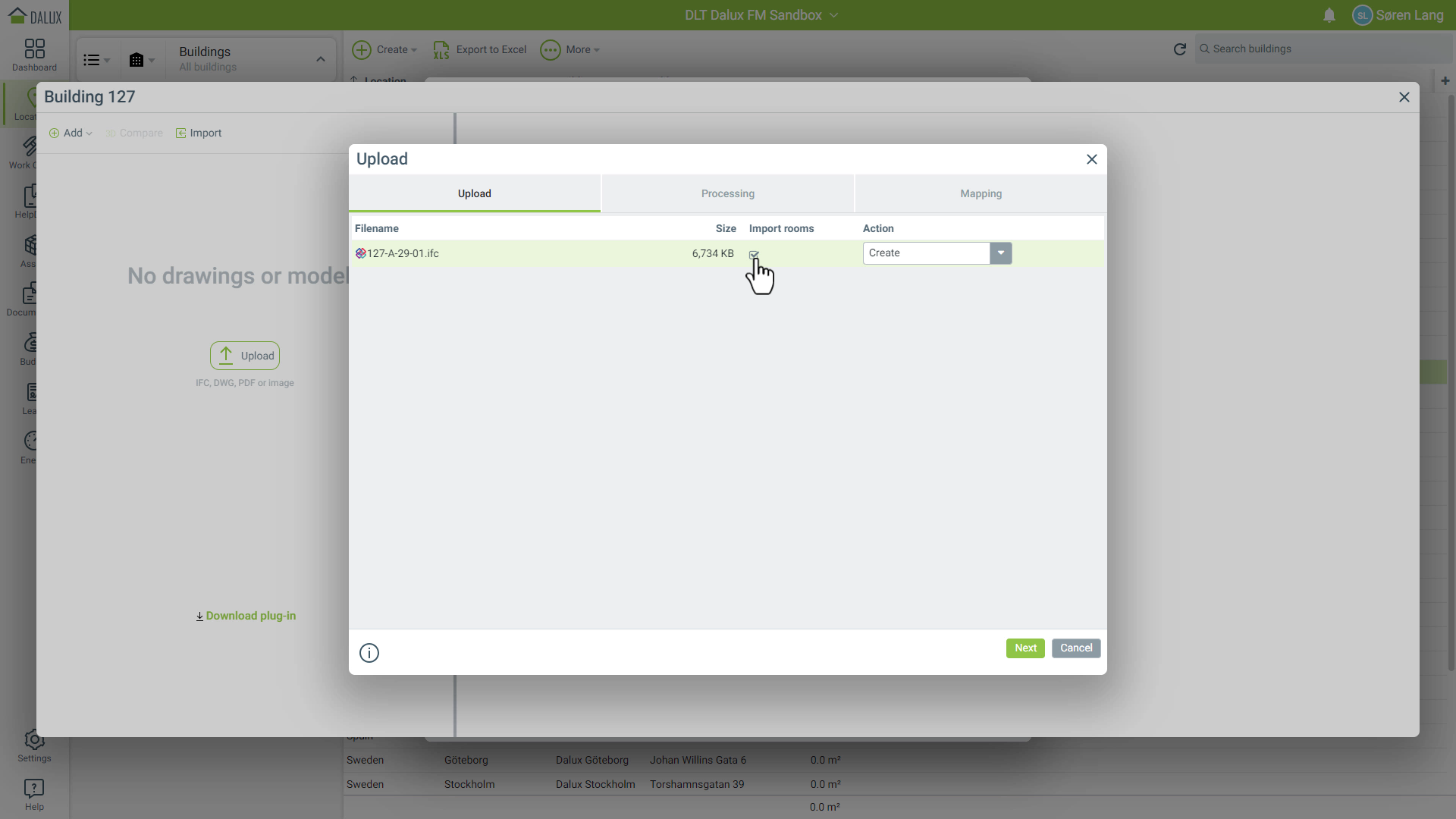

I eksemplet nedenfor laster vi opp en arkitektfil med romdata. Derfor velger vi å importere rom fra modellen.

Klikk 'Fortsett' for å fortsette.

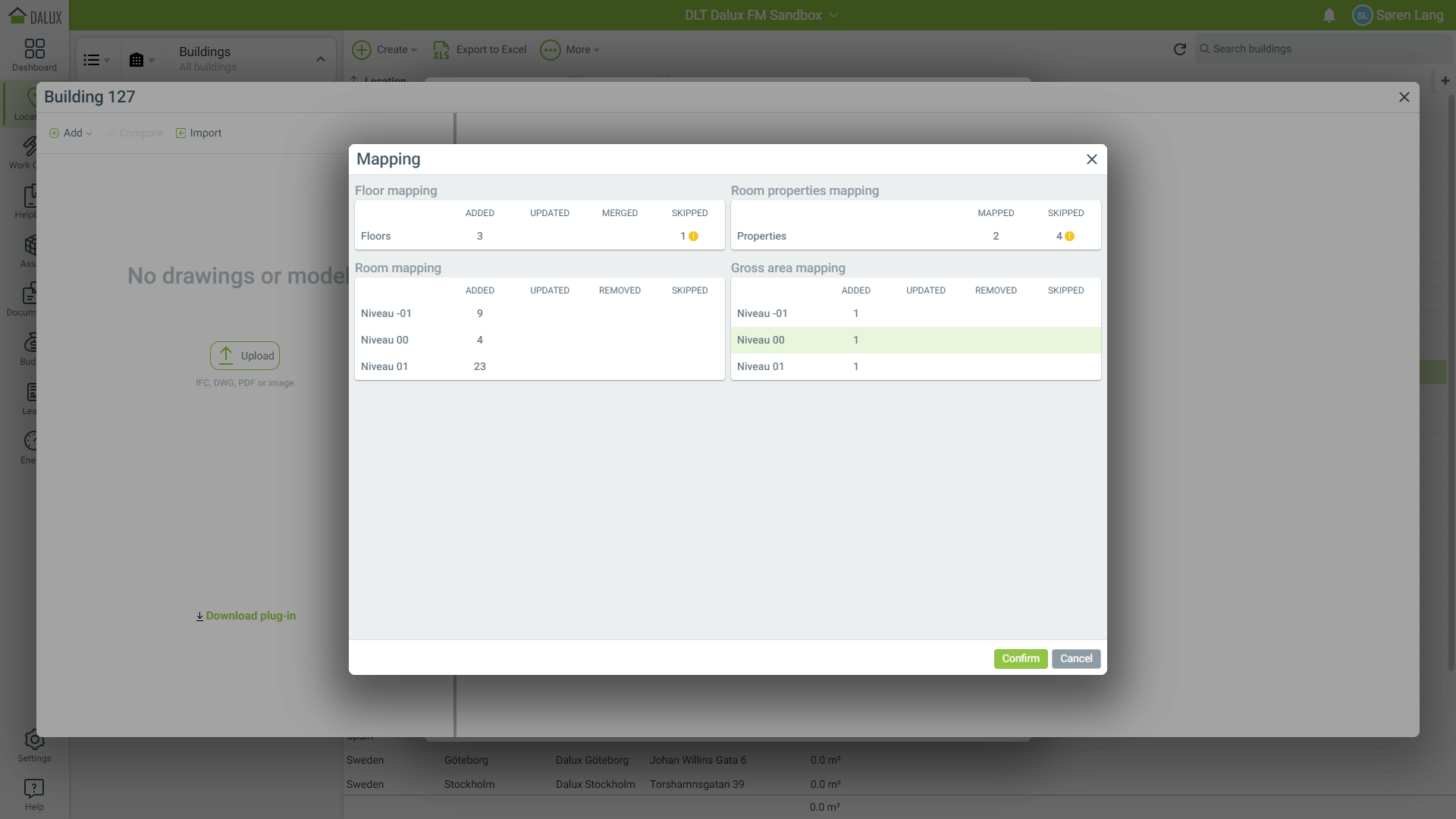

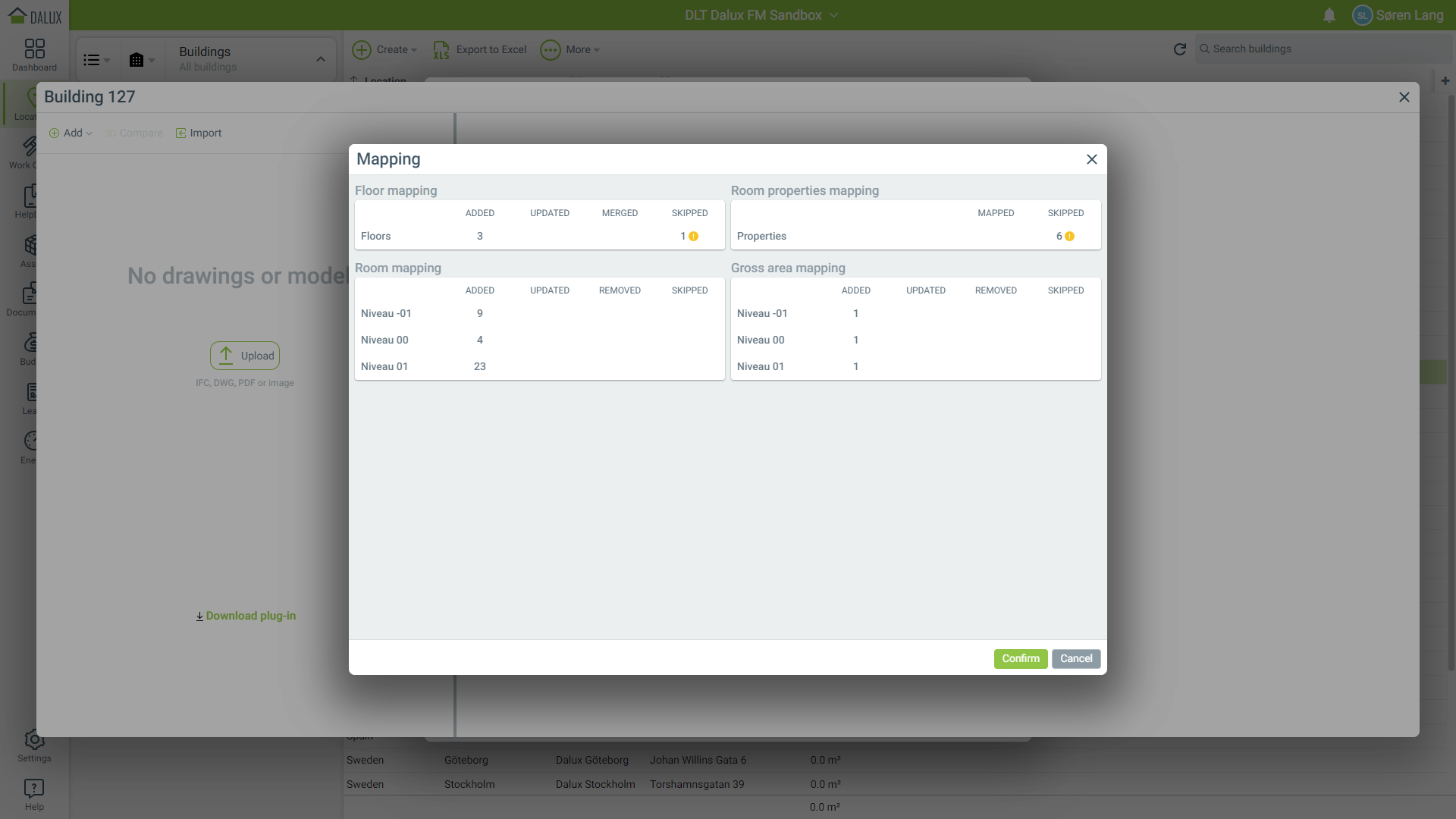

Når filen er lastet opp og behandlet, må du kartlegge dataene fra modellen til Dalux FM. Kartleggingen vil avhenge av dataene fra IFC-modellen. I dette tilfellet vil vi kontrollere at kartleggingen er riktig for etasjer, rom, romegenskaper og bruttoareal.

Kartlegging av etasje

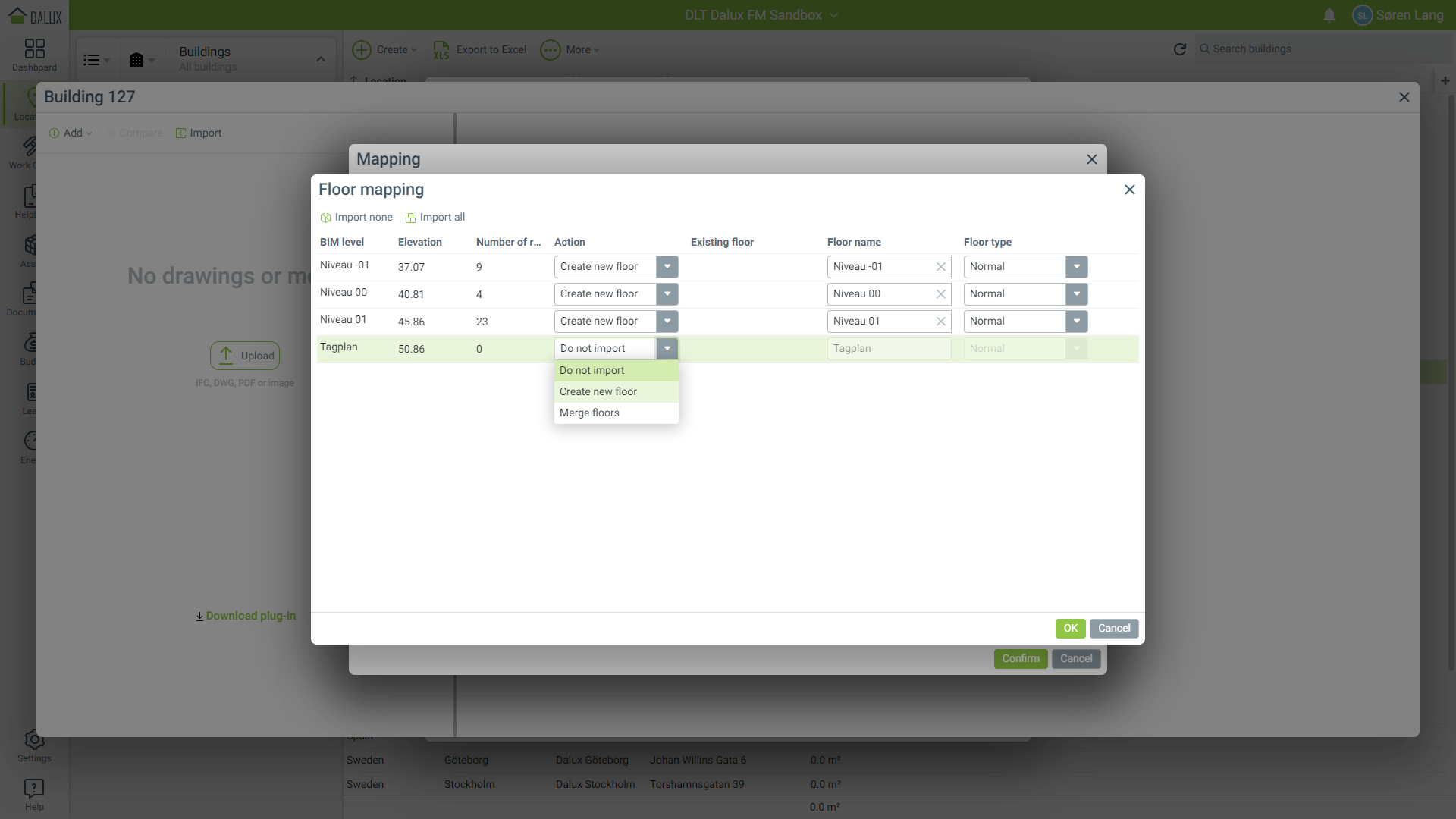

Etasjer/nivåer importeres automatisk fra IFC-modellen. Du bør forsikre deg om at riktige etasjer importeres til Dalux FM. Du kan velge å

• Opprett ny etasje: Oppretter en ny etasje/nivå i Dalux basert på data fra IFC-modellen.
• Ikke importer: Ignorerer dataene og oppretter ikke en ny etasje/nivå i Dalux FM.
• Sett sammen etasjer: Du kan velge å sette sammen etasjer med eksisterende etasjer, eller etasjer fra importen.

Hvis nødvendig kan nivåene også gis nytt navn. Navn på etasje vil bli vist i Dalux FM.

Når du er ferdig, klikk på 'OK'.

Kartlegging av rom

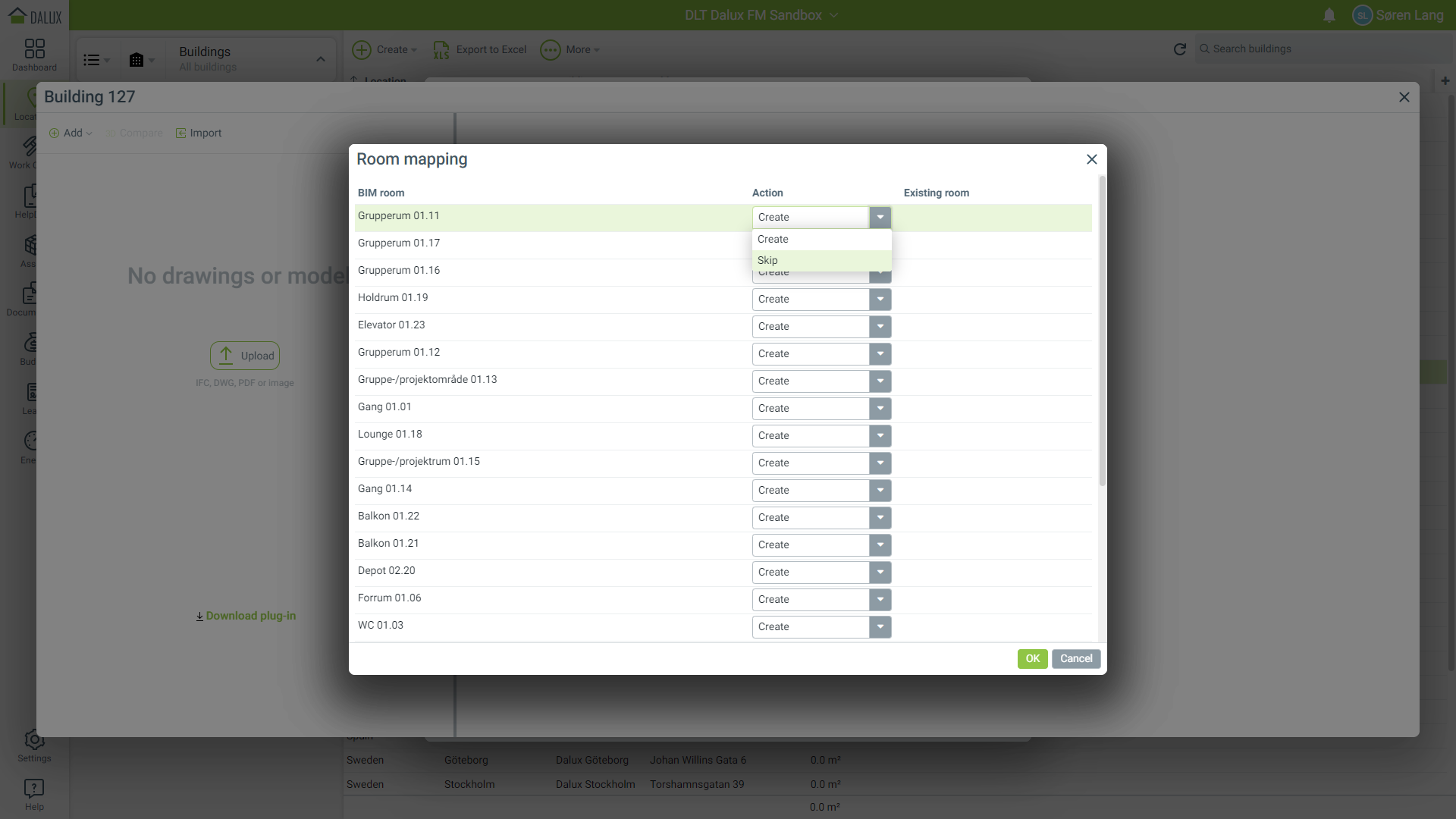

Kartlegging av rom gjøres for å sikre at riktige rom fra modellen importeres. Du kan velge å importere eller utelate rom.

Romnavn kan ikke endres i Dalux, og må endres i BIM-modellen.

Romegenskaper

Romegenskaper fra BIM-modellen kan kartlegges til en Dalux-romegenskap. Du kan legge til dine egne romegenskaper i Dalux FM. Hvis du har romegenskaper i BIM-modellen som du vil kartlegge til Dalux-egenskaper, kan du opprette tilsvarende egenskaper i Dalux FM ved å gå til:

Innstillinger Brukerfelter 'Rom' Legg til egenskaper her.

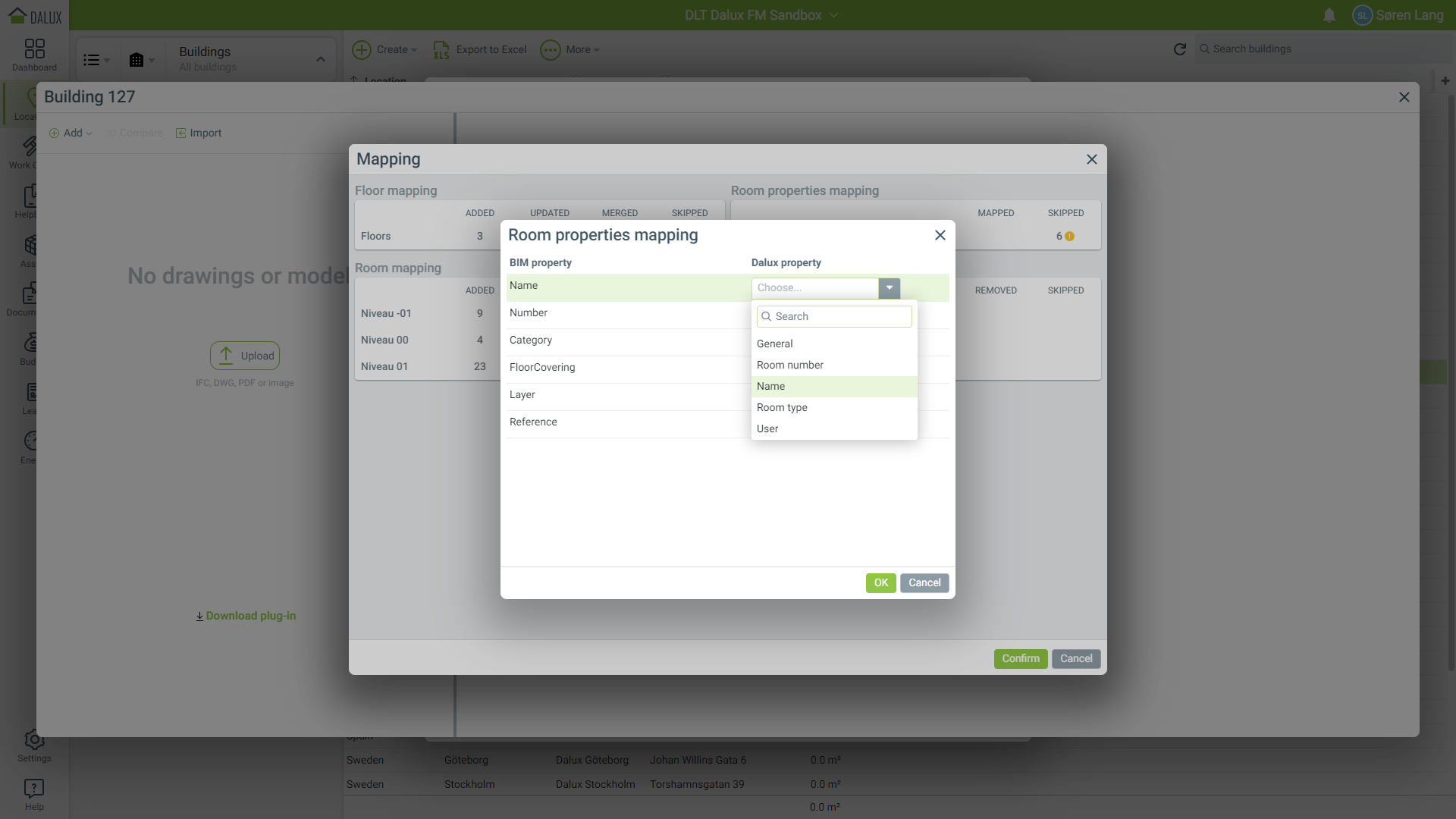

I vinduet for romegenskaper, velg hvilken BIM-egenskap du vil kartlegge til Dalux-egenskapen.

Når du er ferdig, klikk på 'OK'.

Kartlegging av bruttoareal

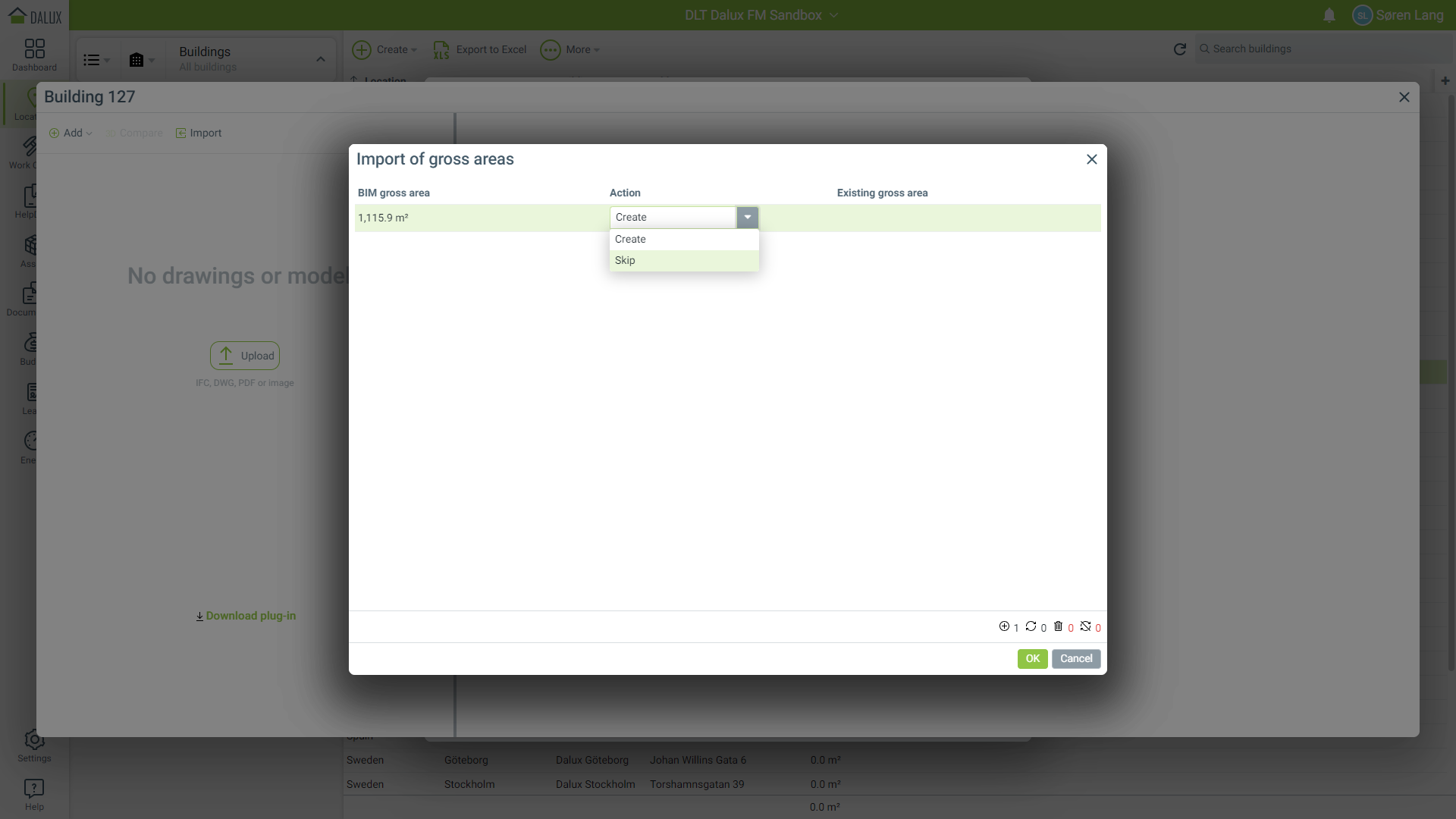

Bygningens bruttoareal kan også importeres fra BIM-modellen til Dalux FM. Du kan velge om du vil importere eller utelate bruttoareal for importerte etasjer.

Fullføre IFC-opplasting

Når du er ferdig med å kartlegge IFC-dataene, klikk 'Bekreft' for å fullføre.

Dalux vil deretter behandle og importere dataene fra IFC-modellen til Dalux FM.

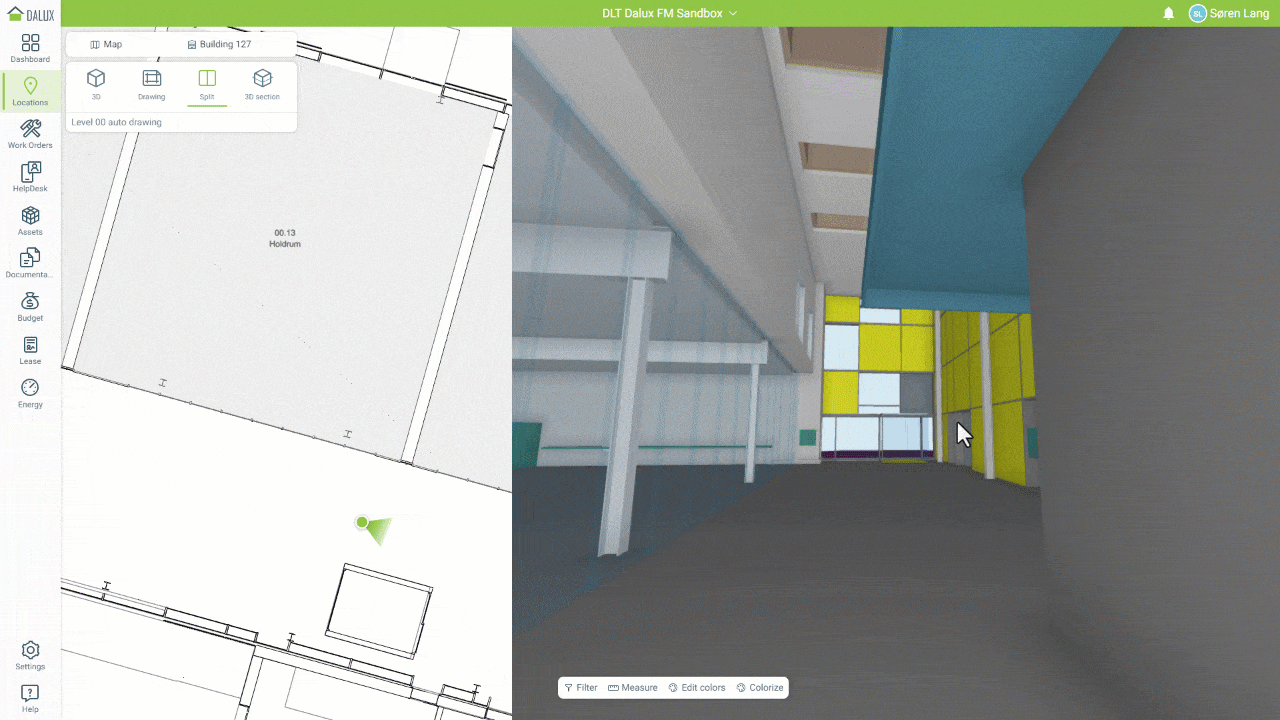

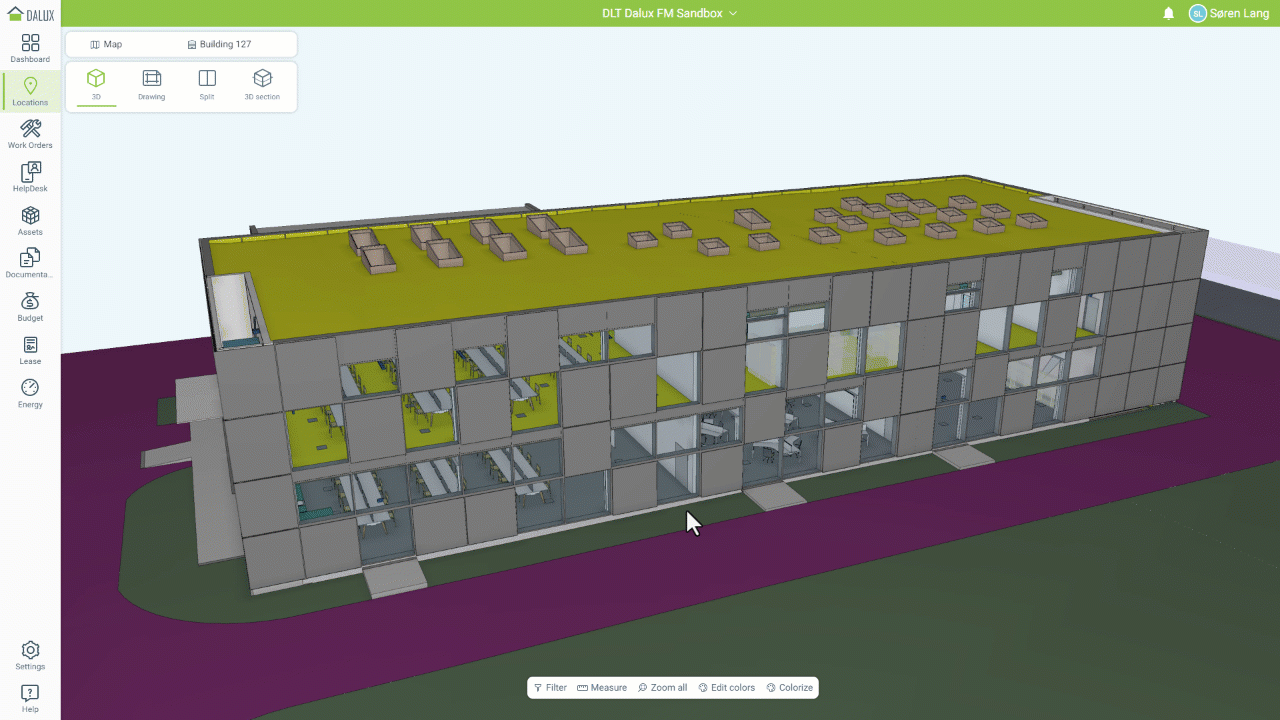

Du kan nå se 3D-modellen din i Lokasjoner-modulen og romdataene som ble importert.

Legge til flere IFC-filer i samme bygning

Samme prosess som ovenfor brukes når du laster opp flere IFC-filer til samme bygning. Velg bare flere IFC-filer i opplastingsvinduet for Tegninger og BIM på bygningen. Du må deretter velge hvilke fil(er) du skal importere romdata fra.

Når du har flere filer for samme bygning, kan du bytte mellom dem ved hjelp av filtre i Lokasjoner-modulen. Dette kan være nyttig hvis du har forskjellige modeller, som arkitekt- og installasjonsmodeller.

Retningslinjer for beste praksis

1. Bruk et felles koordinatsystem

Alle IFC-filer — arkitektoniske, strukturelle og MEP-filer — må ha samme opprinnelse og koordinatsystem.

Dette sikrer at modeller stemmer overens når de federeres i Dalux FM. Feiljusterte koordinater er en av de vanligste årsakene til visuelle og romlige problemer i FM.

2. Oppretthold standard IFC-hierarki

Inkluder alltid de viktigste skjemanivåene: IfcProject, IfcSite, IfcBuilding og IfcBuildingStorey.

Disse elementene er essensielle for korrekt datastruktur og navigasjon i Dalux FM.

3. Avklar modell-eierskap og innhold

Nullstill filnavn og fagseparasjon — for eksempel:

Building_A_Arch.ifc, Building_A_MEP.ifc.

Når flere IFC-filer lastes opp for samme bygning, avgjør hvilken modell som gir primær plass- og romdata for å unngå duplisering og sikre konsistente FM-data.

4. Optimaliser modellgeometri

Overdrevent kompleks eller detaljert geometri kan redusere ytelsen i Dalux FM, spesielt i mobil- og nettleservisere.

Forenkle elementer og rens modellen før eksport for å opprettholde brukervennlighet uten å miste viktig FM-informasjon.

5. Bevar element-GUID-er
Hver eksporterte IFC må beholde de originale Global Unique Identifiers (GUIDs) for rom, assets og bygningselementer.

Stabile GUID-er er avgjørende for å opprettholde koblinger når modeller oppdateres eller reimporteres, og sikrer at egenskaps- og asset-data forblir konsistente over tid.

6. Geometriegenskaper

Jo rikere geometridataene i IFC er, desto mer kan Dalux FM utnytte dem til å automatisk fylle ut asset-lister.

Å legge inn nøyaktige data direkte i forfatterverktøyet reduserer mengden manuelt arbeid som kreves i Dalux FM. Dataene må legges inn et sted, av noen.
