Hvordan sette opp Revit-plugin

Revit-pluginet er en plugin utviklet av Dalux som integreres i Revit, og støtter en rekke funksjoner som å laste opp modeller og tegninger, opprette kommentarer, og funksjonen Modellvalidering.

Denne artikkelen vil forklare hvordan man installerer og generell bruk av pluginet, inkludert hvordan man oppretter kommentarer fra Revit og hvordan bruke det med modellvalidering. For å lære hvordan du går gjennom prosessen med å laste opp en modell eller tegning ved hjelp av pluginen, kan du lese denne artikkelen: Bruk Revit-pluginen til å laste opp og oppdatere 3D-modeller og tegninger.

Hvordan laste ned og sette opp Revit-pluginet

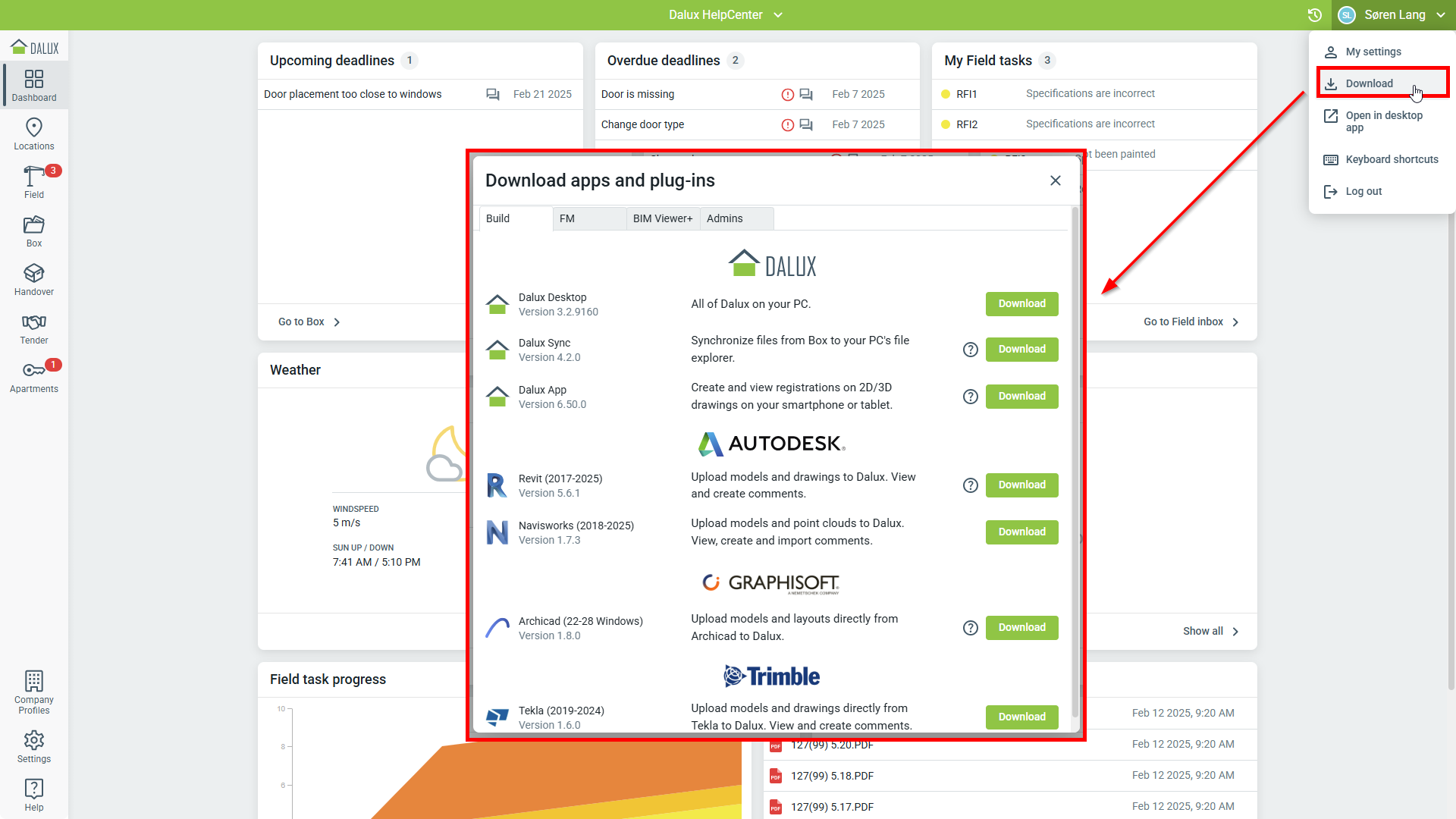

Når du er logget inn på prosjektet ditt på nettet, velg navnet ditt øverst til høyre og gå til Last ned-seksjonen. Du finner den nåværende Revit-pluginen under Autodesk:

Når du har lastet ned MSI-filen, åpne den og følg instruksjonene fra installasjonsveiviseren.

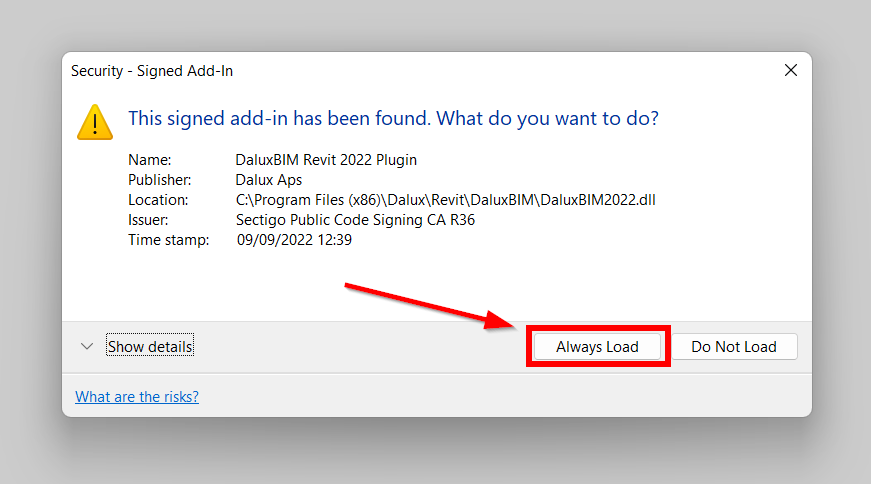

Neste gang du åpner Revit, vil et sikkerhetspop-up spørre hva du vil gjøre med Dalux/Revit pluginet. Velg ‘Last alltid’:

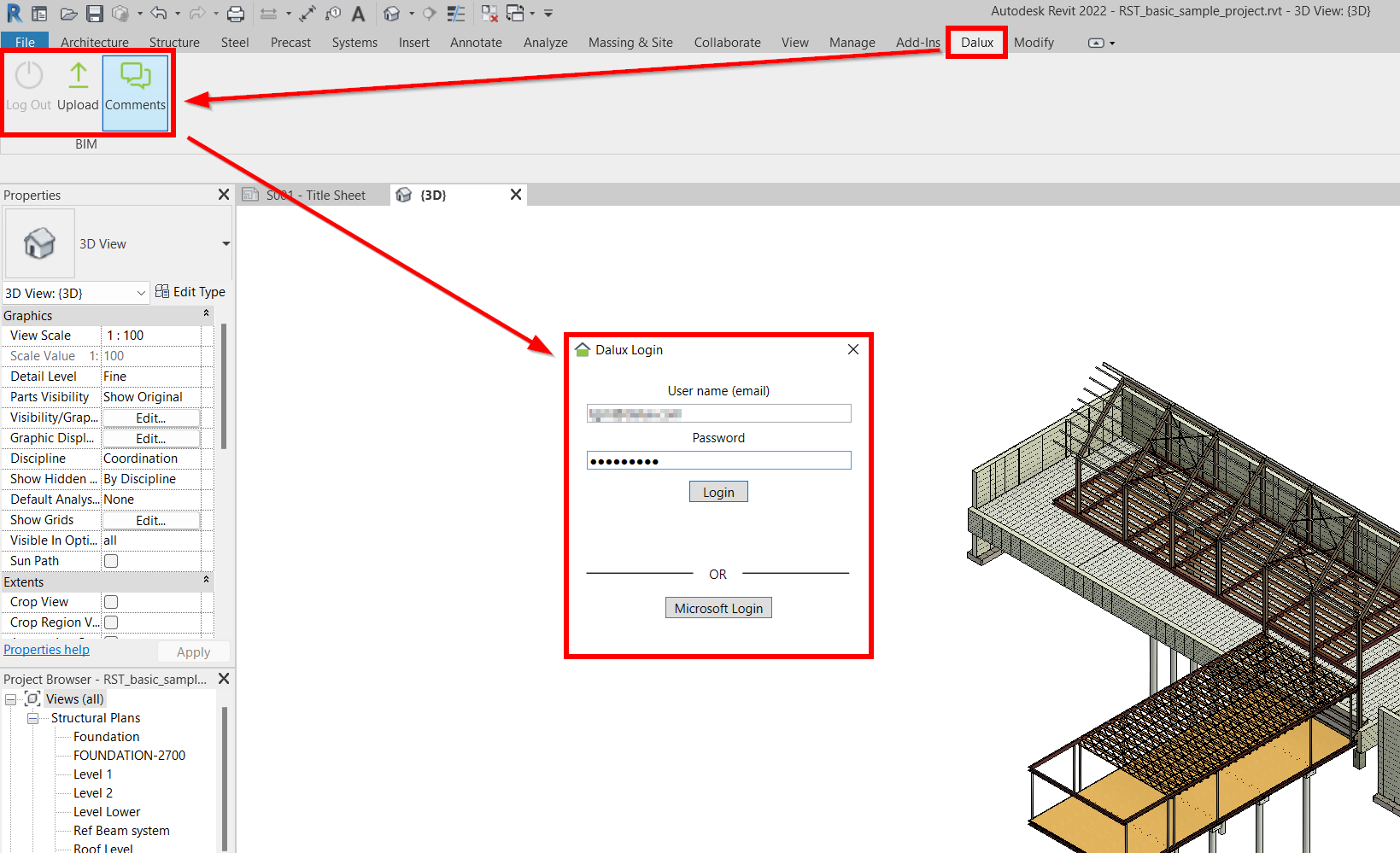

Når Revit har lastet inn en modell, finner du Dalux-pluginen i båndet under Dalux-fanen. Hvis du klikker enten Last opp eller Kommentar vil du bli bedt om å logge inn med din Dalux-konto. Logg inn på din Dalux konto:

Hvordan opprette og oppdatere kommentarer

I Kommentarer kan du velge for hvilke prosjekter du vil se, oppdatere eller opprette kommentarer:

Når du har valgt prosjektet ditt, vil en menykolonne vises på høyre side av vinduet.

For å legge til en kommentar, velg Legg til kommentar og opprett en ny kommentar akkurat som du ville gjort direkte i Dalux, ved å velge en type, kommunikasjonskanalen, ansvar og annen informasjon:

For å se eksisterende kommentarer, kan du velge en mappe og velge oppføringen. Du vil se en forhåndsvisning av det rødmerkede bildet nederst i vinduet. For å åpne kommentaren i fullskjerm og vise all informasjonen som følger med bildet, dobbeltklikker du bare på kommentaren.

I dette vinduet kan du også redigere eller besvare kommentaren, og til og med lukke den hvis problemet er løst og du har de nødvendige rettighetene.

Modellvalidering integrering

Revit-pluginet integreres også med modellvalideringsfunksjonen til Dalux. Ved å bruke denne integrasjonen kan du enkelt gjøre endringer i din Revit-modell basert på clash-kontroller eller metadata-kontroller fra Dalux.

For å gjøre dette, åpner du Revit og åpner Revit-filen som matcher modellen i ditt Dalux-prosjekt. Klikk deretter ModelValidation, som åpner en Dalux Desktop-instans kun for modellvalidering, hvor du kan utføre clash-kontroller.

Herfra kan du utføre kollisjonssjekker for å se hvor problemer oppstår, og deretter klikke Åpne i Revit i Dalux, under Modellvalidering (kun skrivebord). Dette vil åpne Revit og gå direkte til posisjonen til det markerte objektet i Revit:

Med objektet markert og informasjonen fra clash-kontrollen, kan du rette feilene i modellen/metadata.
