Last opp IFC-modellfiler og 2D-tegninger

Denne artikkelen vil dekke hvordan du laster opp IFC-modellfiler og 2D-tegninger til Dalux og hvordan kartlegge tegninger til IFC-modellen.

Video

Last opp IFC/3D-modellfiler

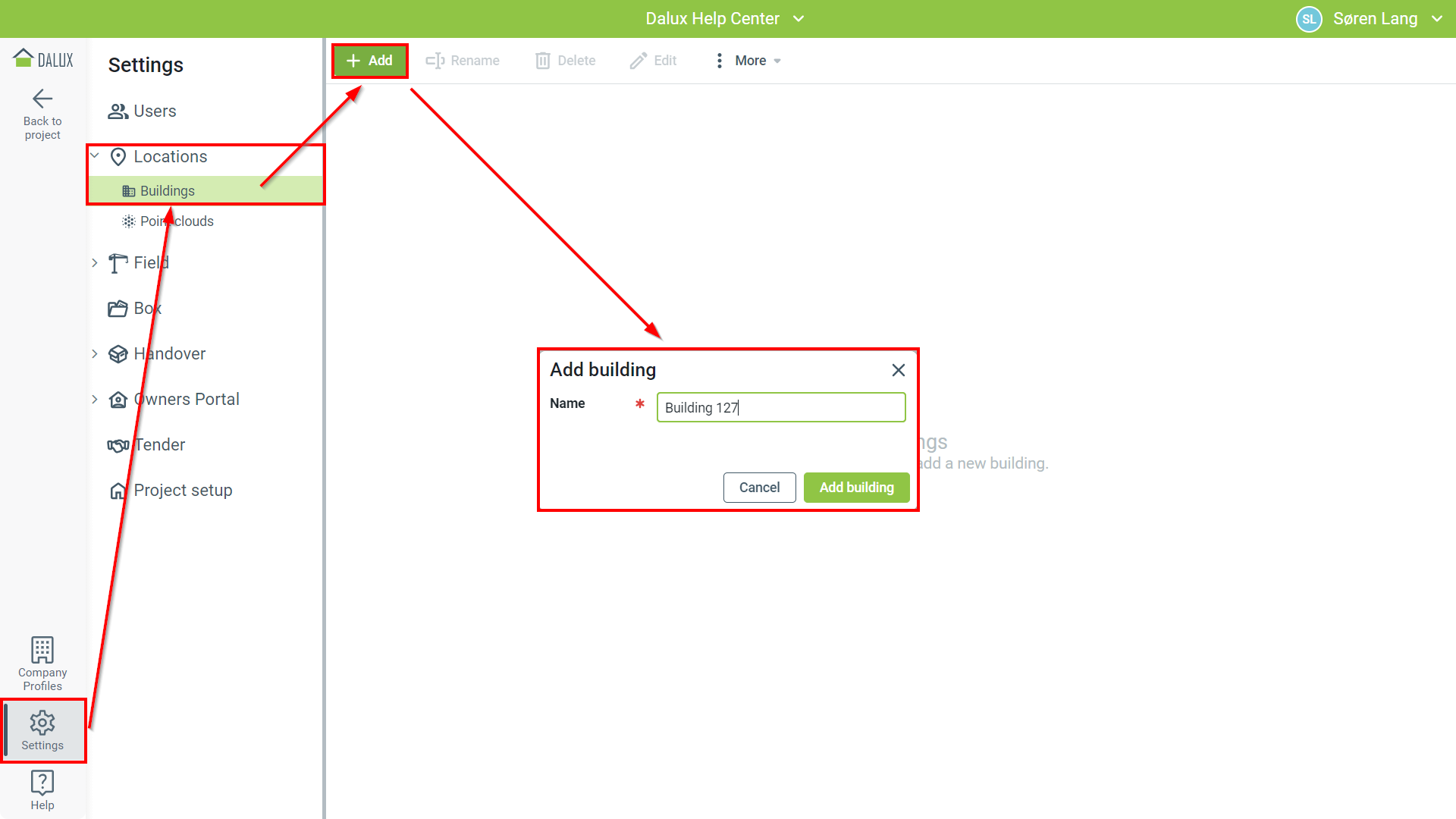

For å laste opp en IFC-modell til Dalux, gå til

Innstillinger  Lokasjoner Bygninger Legg til Angi et navn for bygningen 'Legg til bygning':

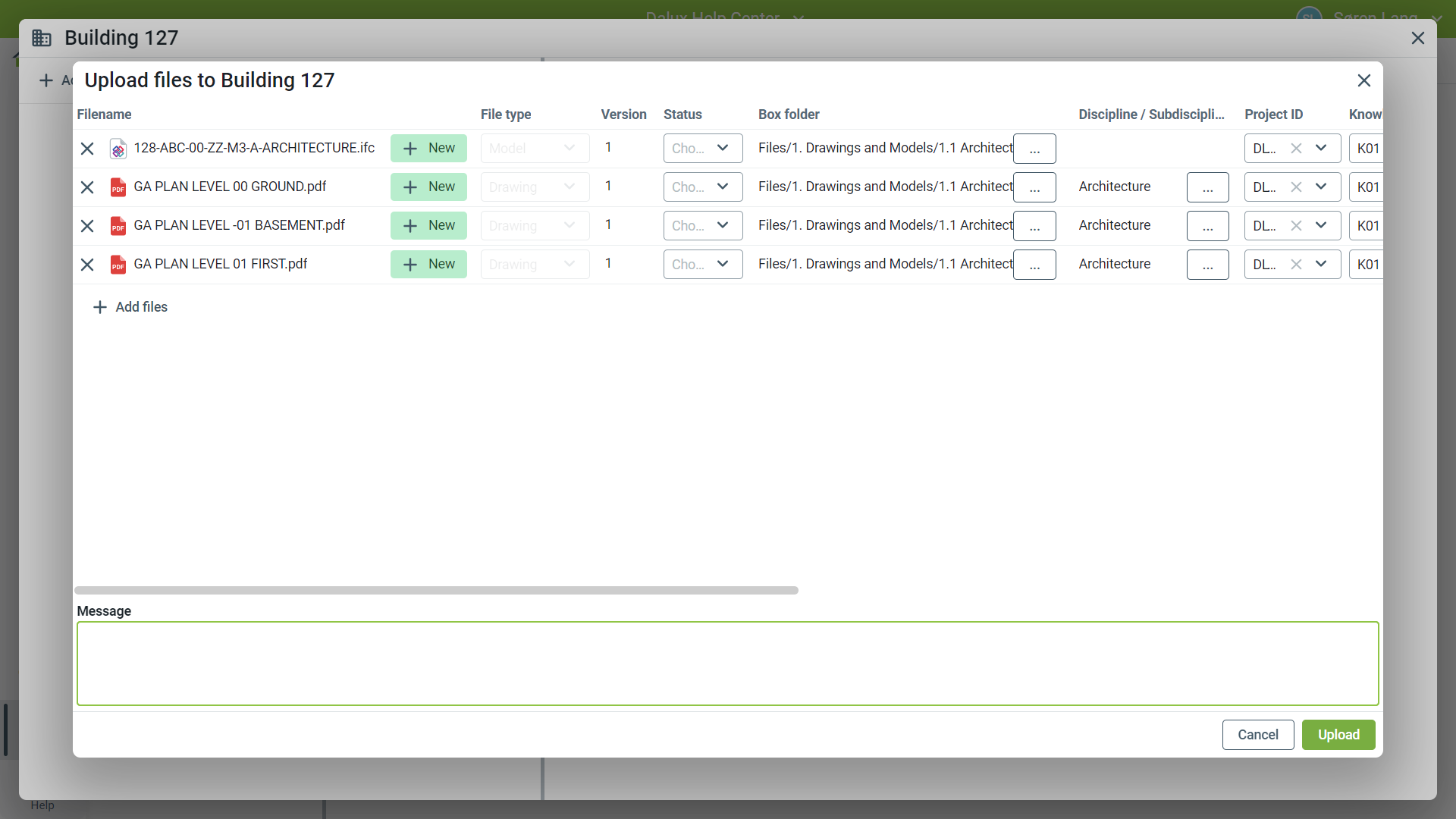

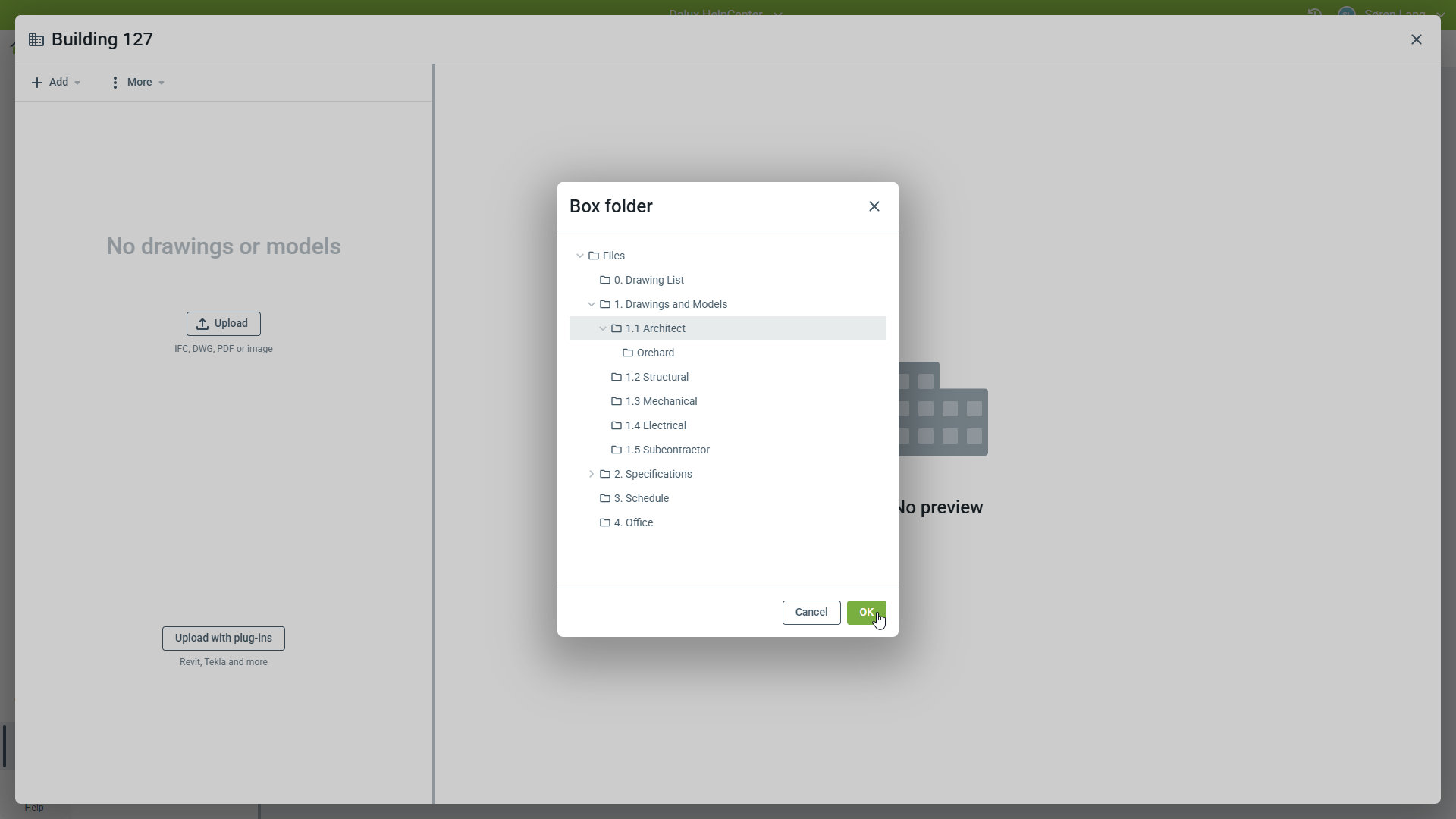

Klikk deretter på knappen 'Last opp' og finn filene du ønsker å laste opp. Hvis du har Box og en mappestruktur, vil du bli bedt om å velge hvilken mappe filene skal lastes opp til. Dette kan endres senere.

Avhengig av prosjektoppsettet ditt, har du ulike innstillinger når du laster opp. Du kan angi fag, legge til metadata og angi filens status. Når du er ferdig, klikk på 'Last opp' for å laste opp og behandle filene.

Vis akselinjer

Hvis modellen inkluderer akselinjer, kan du vise dem i dine automatiske tegninger og når du oppretter 2D-utsnitt av modellene dine.

I dine bygningsinnstillinger, velg filen som inneholder akselinjene du ønsker å vise.

Gå til:

Innstillinger LokasjonerBygninger

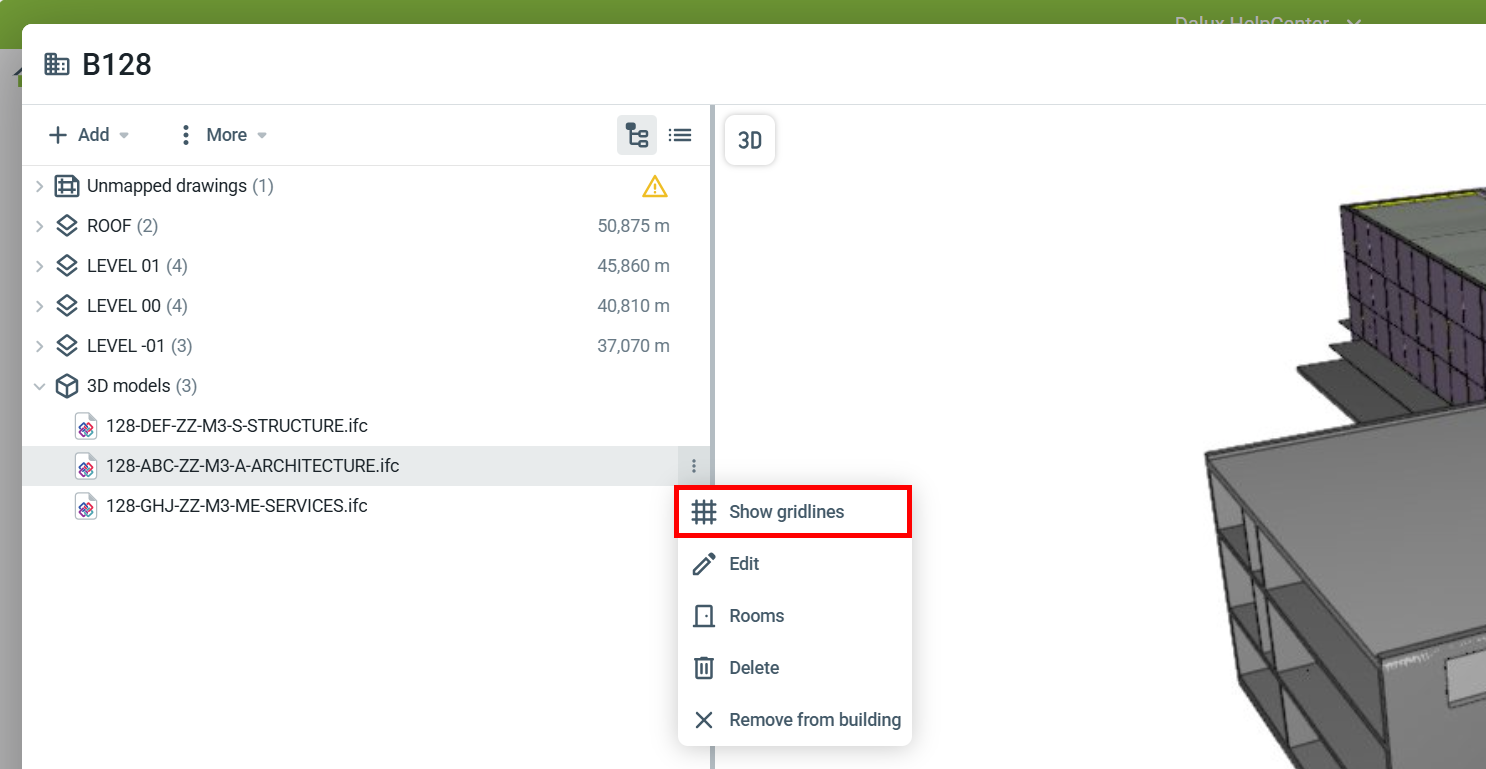

og velg hvilken modelfil som skal brukes for å vise akselinjene ved å klikke Vis gitterlinjer.

Bygningen din vil bli reprosessert for at de skal bli synlige.

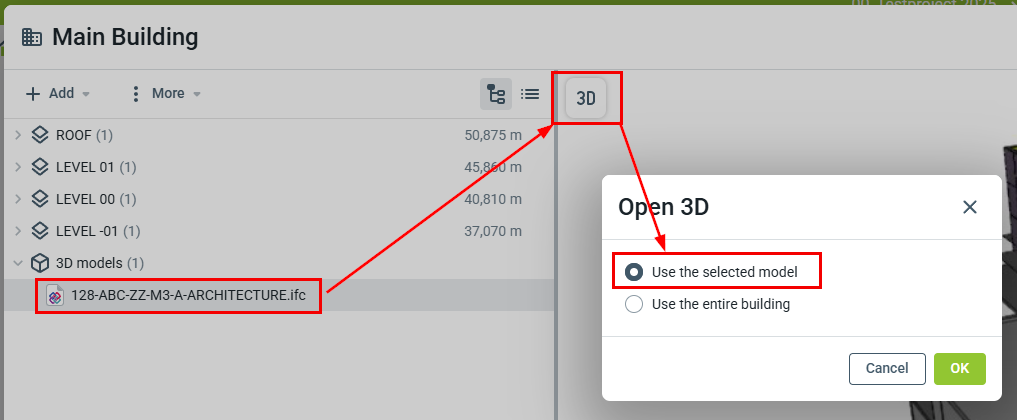

For å sjekke om modellen inneholder et akselinjer:

Velg modellen'Bruk den valgte modellen''OK'

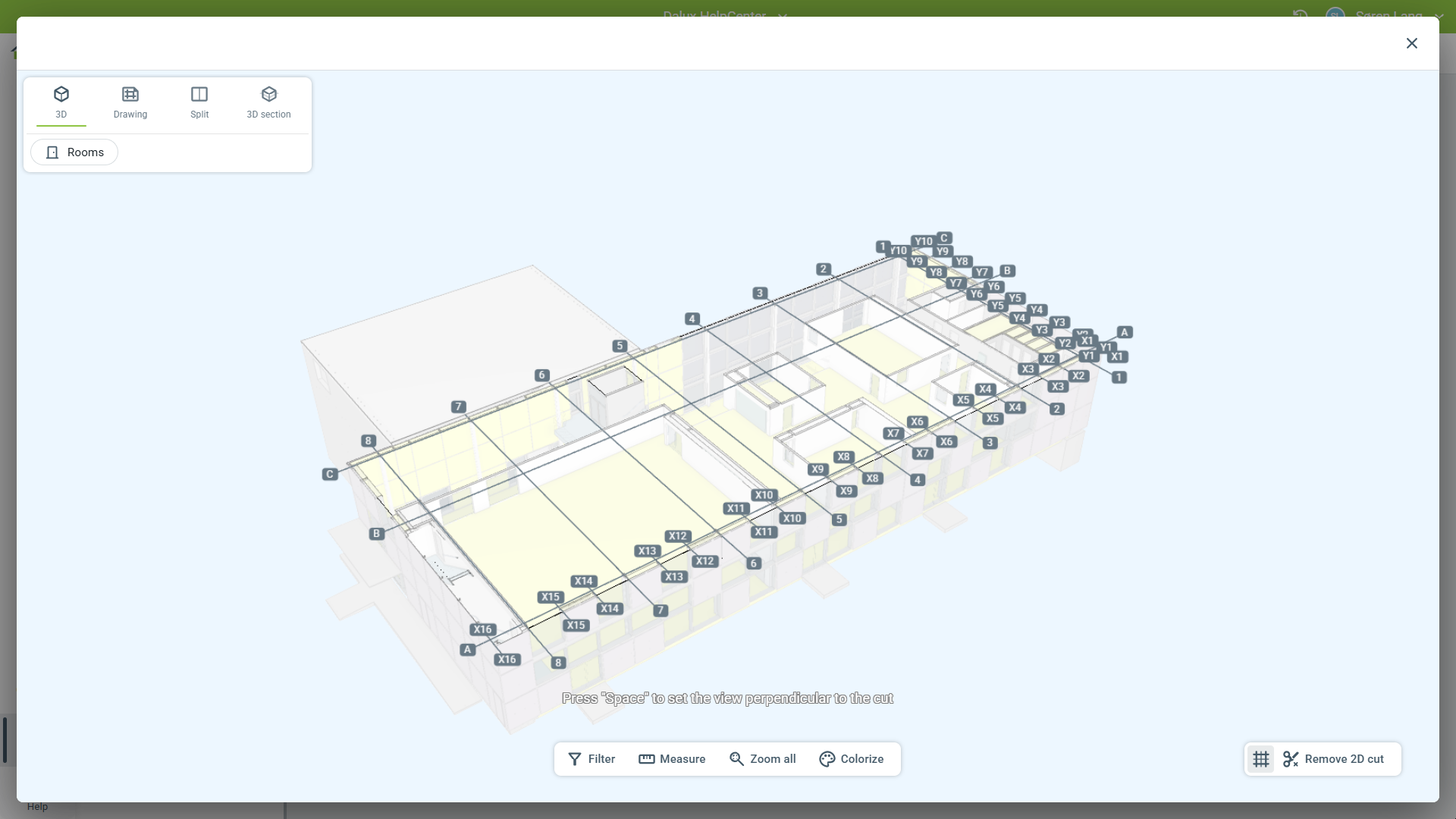

Hvis modellen inneholder rutenett, vises de når du gjør et 2D-utsnitt.

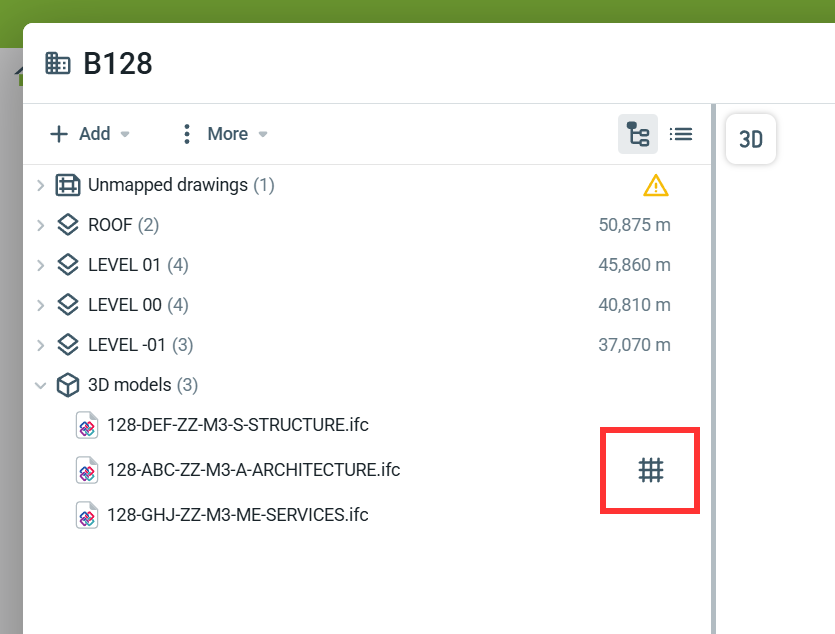

Modellen som brukes for å vise akselinjer er markert med i dine lokasjonsinnstillinger. De kan nå vises i 2D-utsnitt og på autotegninger.

Legge til nivåer til en bygning

Når IFC-filen er lastet opp, er det på tide å legge til nivåer i bygningen.

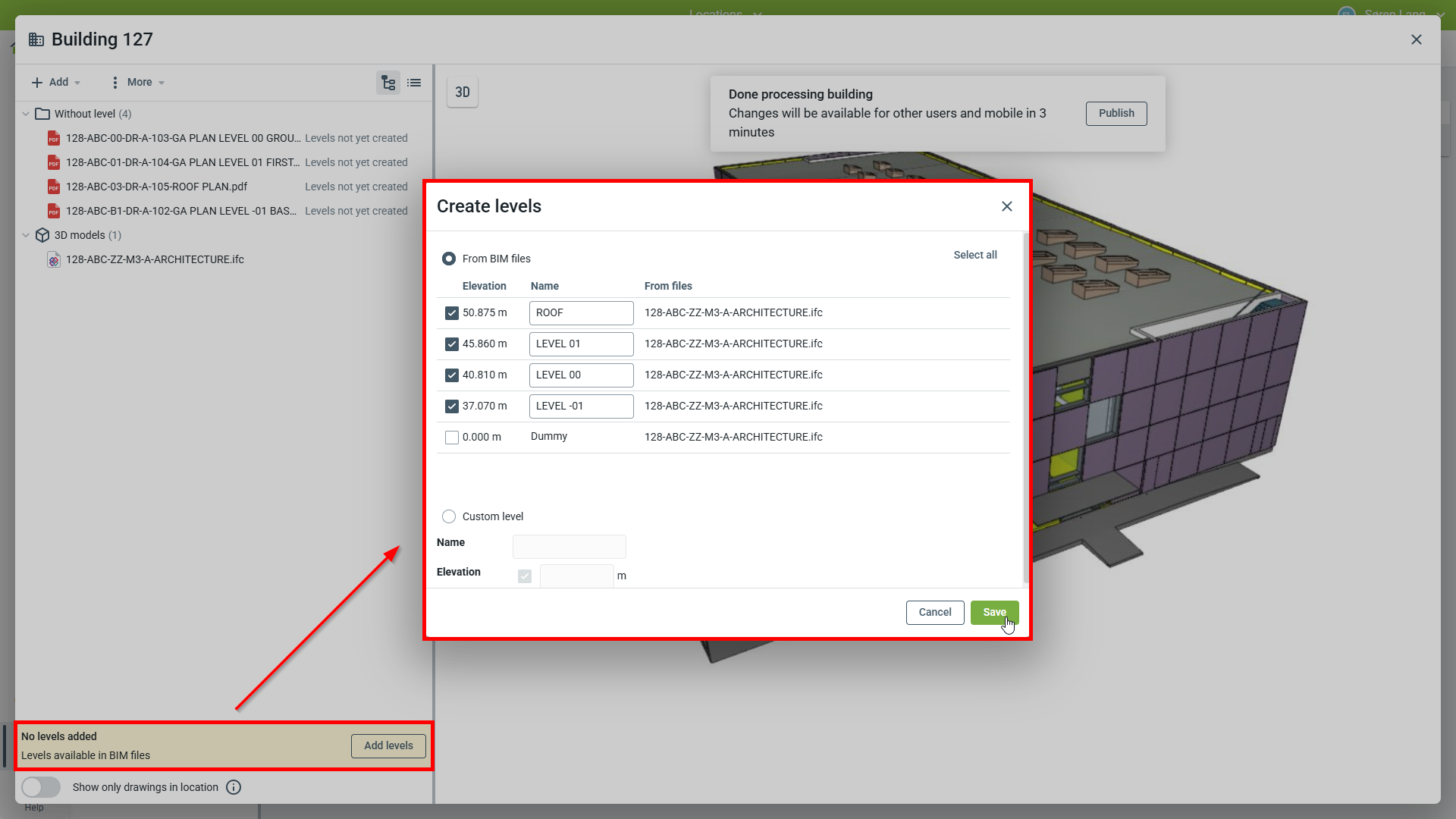

Enten klikker du Legg til Etasje eller 'Legg til etasjer' i den gule banneren.

Når du legger til nivåer, kan du:

1. Velg å legge til nivåer fra modellen, da Dalux kan lese nivåer direkte fra modellen eller
2. Legge til dine brukerdefinerte nivåer

Det anbefales å bruke BIM-modellnivåer. Når du gjør det, kan du ikke endre høyden i Dalux

De tilførte nivåene vil da vises på venstre side av vinduet. Som standard vil Dalux bruke et automatisk nivåkutt fra BIM-modellen.

Hvis du har lastet opp tegninger til bygningen også, kan de kartlegges til nivåene.

Tildel og kartlegg 2D-tegninger til nivåer

Med nivåene lagt til modellen, kan nå tegningene som er lastet opp til bygningen kartlegges.

Hvis du ikke har lastet opp tegninger til bygningen ennå, kan du gjøre det fra:

Legg til Fra datamaskinen/Fra Box.

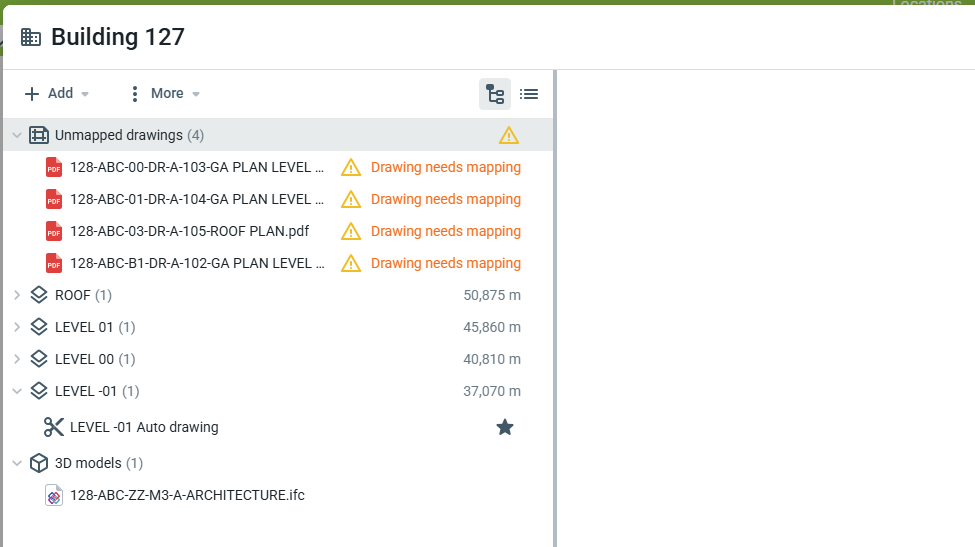

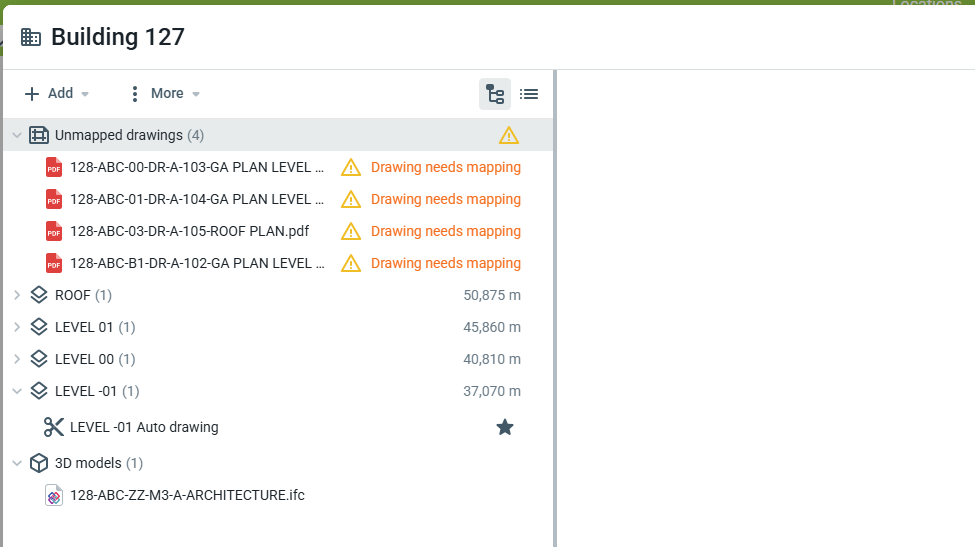

Dine 2D-tegningsfiler vil nå bli lastet opp til Dalux, men må kartlegges til et nivå for å brukes riktig. Du finner de ukartlagte tegningene i sin egen mappe:

Kartlegg tegninger til nivåer

Når tegningene er lastet opp til Dalux, tildel tegningene til sine respektive nivåer, ved å enten:

1. Dra og slipp tegningene på de respektive nivåene

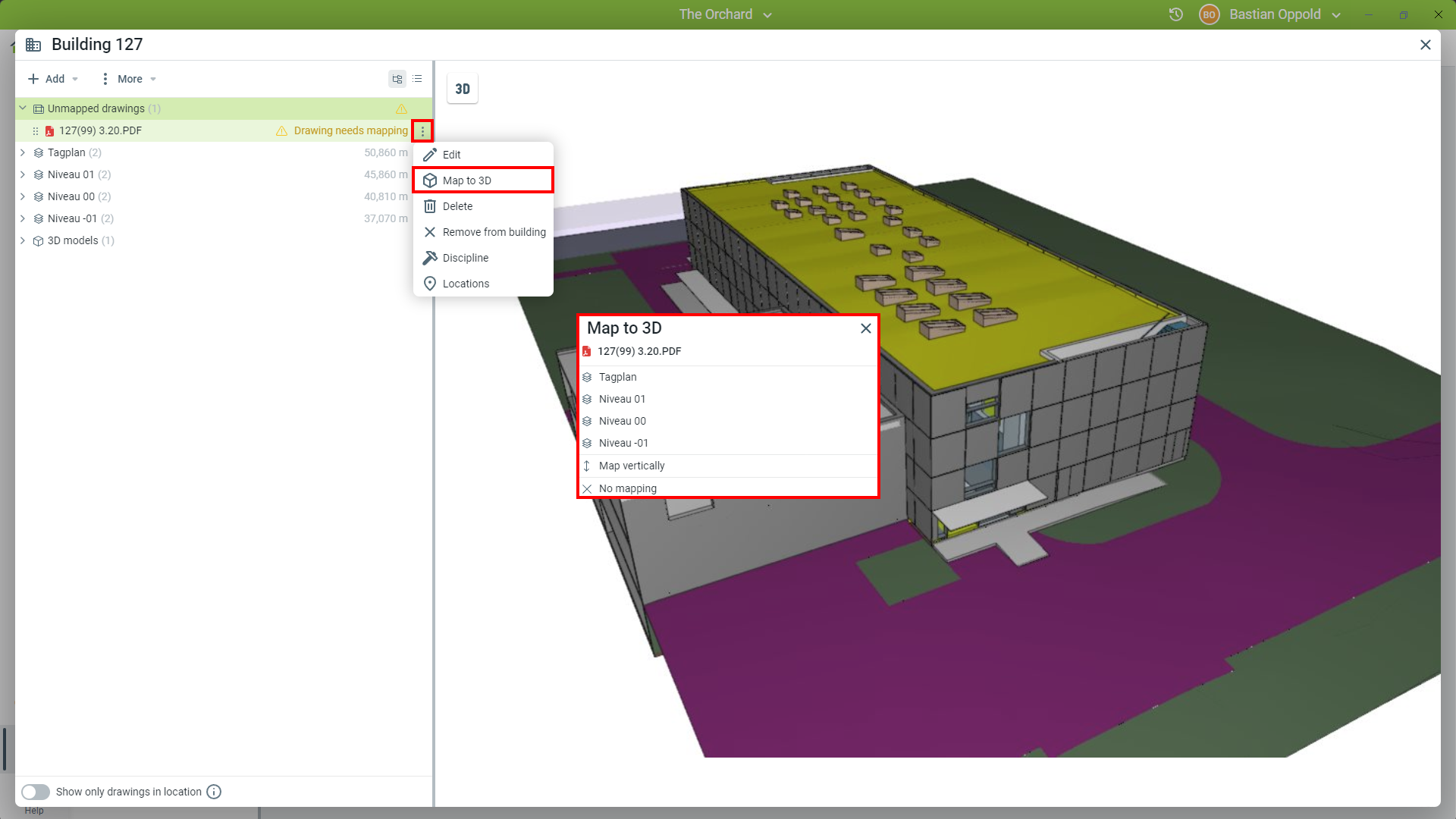

2. Klikk til høyre for tegningen Kartlegg til 3D

Dette vil åpne et nytt vindu der du må kartlegge tegningen til nivået.

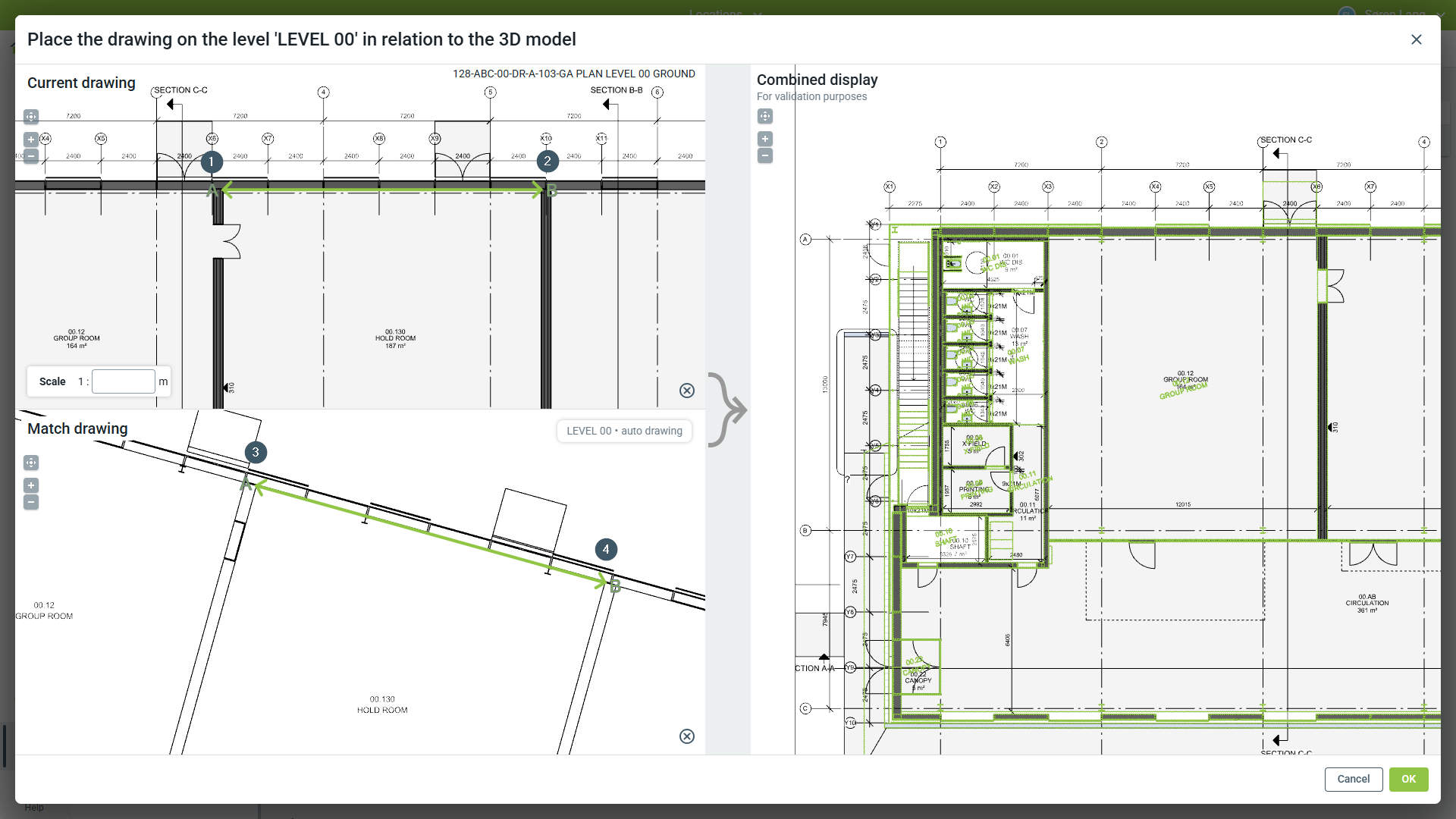

For å kartlegge tegningen må du velge referansepunkter A og B på tegningen og deretter velge samme punkt A og punkt B på nivået slik at de stemmer overens.

Den kombinerte visningen på høyre side av vinduet viser hvor presise de nåværende referansepunktene er.

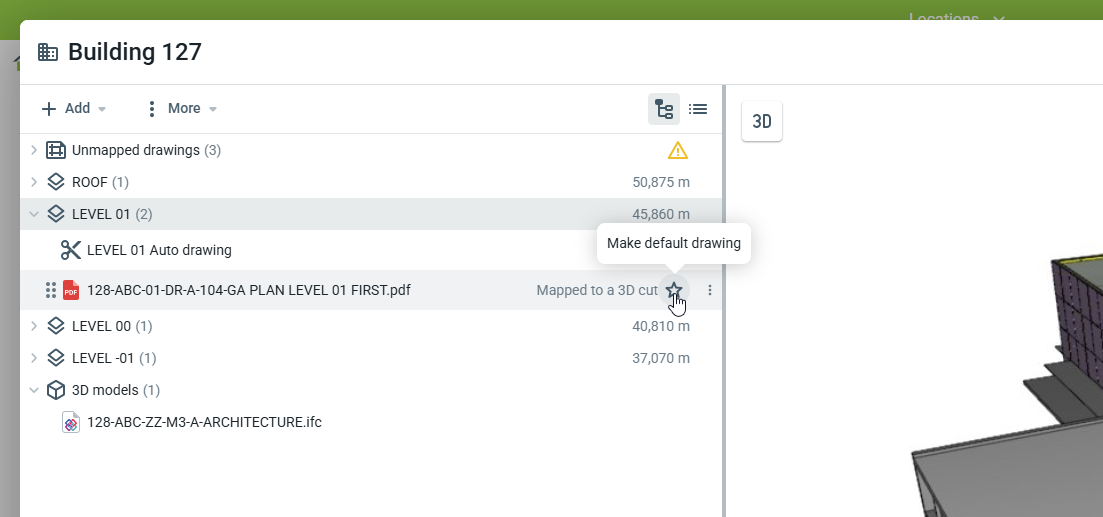

Du kan gjøre den nykartlagte tegningen til standardtegningen din. Å angi en tegning som standard, gjør at den blir den første tegningen som vises for en gitt etasje.

Kartlegg tegninger vertikalt

Dalux lar deg også legge til snittegninger eller visninger til modellen din. På samme måte som man legger til tegninger til en etasje, velg tegningen og klikk på

til høyre for tegningen  Kartlegg til 3D 'Map vertikalt'

Vertikal kartlegging består av tre trinn:

1. Plasser tegningen i riktig orientering
2. Tilknyt tegningen til modellen og skalaen
3. Juster om nødvendig

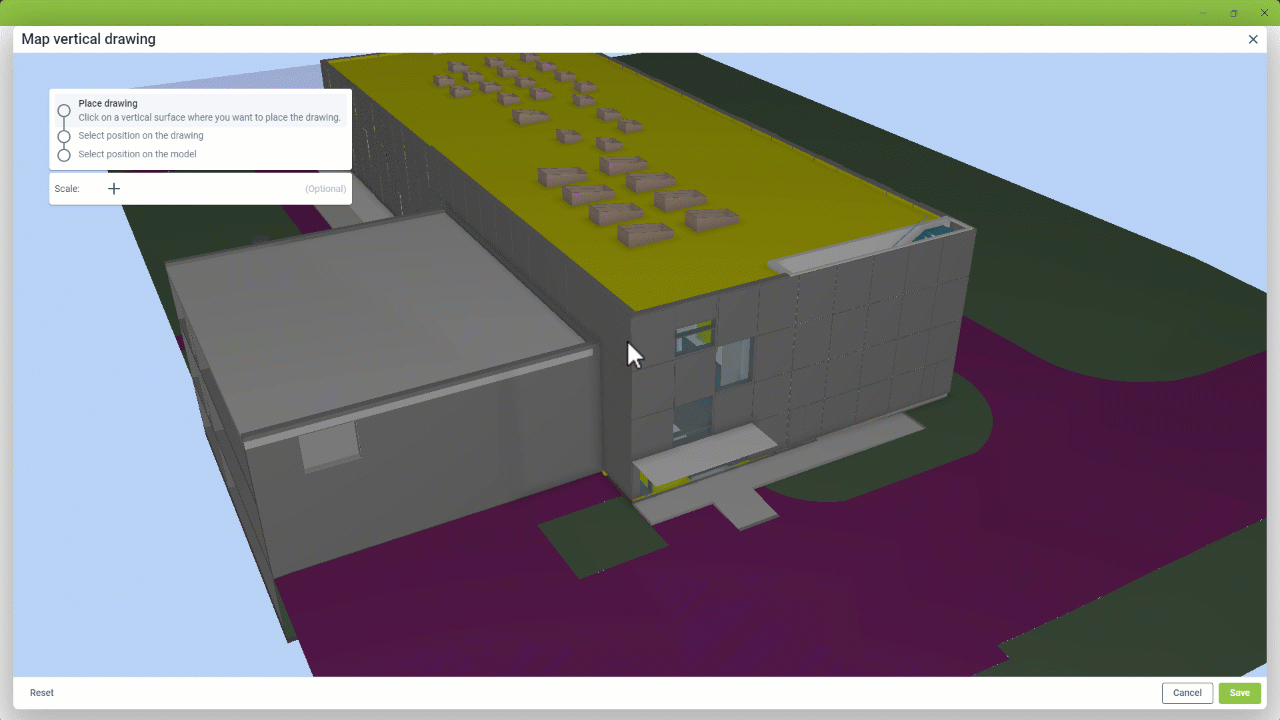

Velg først en vertikal overflate der du ønsker å plassere tegningen. Velg Plasser tegning når du er fornøyd.

Tilknytt tegningen til modellen, ved å velge enten

• 2 referansepunkter på tegningen, deretter 2 referansepunkter i modellen, eller
• ved å velge 1 referansepunkt hver hvis du har lagt til en skaleringsfaktor.

For å justere plasseringen av tegningen, bruk for å flytte den mens du beholder orientering og skala. Dette kan hjelpe deg med å plassere et utsnitt i den nøyaktige posisjonen der det ble opprettet.
