Denne artikkelen forklarer hvordan du grupperer kollisjoner og avstander i modellvalidering i én kommentar og sender dem til designteamet som er ansvarlig for å oppdatere designet.
Du kan sende inn saker om oppdagede kollisjoner og klareringsbrudd som individuelle BCF-er per BIM-element, eller gruppere flere saker sammen i én samlekommentar. Gruppekommentarer sporer om de individuelle konfliktene er løst, og lukkes automatisk når alle er håndtert.
Merk
Bruk gruppekommentarer til å sende flere relaterte kollisjoner sammen, for eksempel kollisjoner mellom mekaniske, elektriske og rørleggertekniske installasjoner (MEP) og vegger til arkitekten, eller kollisjoner innenfor ditt eget fag til en spesialistkollega.
Slik setter du opp gruppekommentarer
Gruppekommentarer er bare tilgjengelige for bygninger som er satt opp for automatisering.
Aktiver og sett opp automatisering i Innstillinger
Box
Design: 'Automatisering'.
For å gruppere konflikter for en brukergruppe tildeler du brukergruppen til faget som er satt opp i modellvalidering:
Når du setter opp nye fag, går du til Design
Modellvalidering
Tilføy
Fag, og angir synligheten for brukergruppen du vil tildele det til.

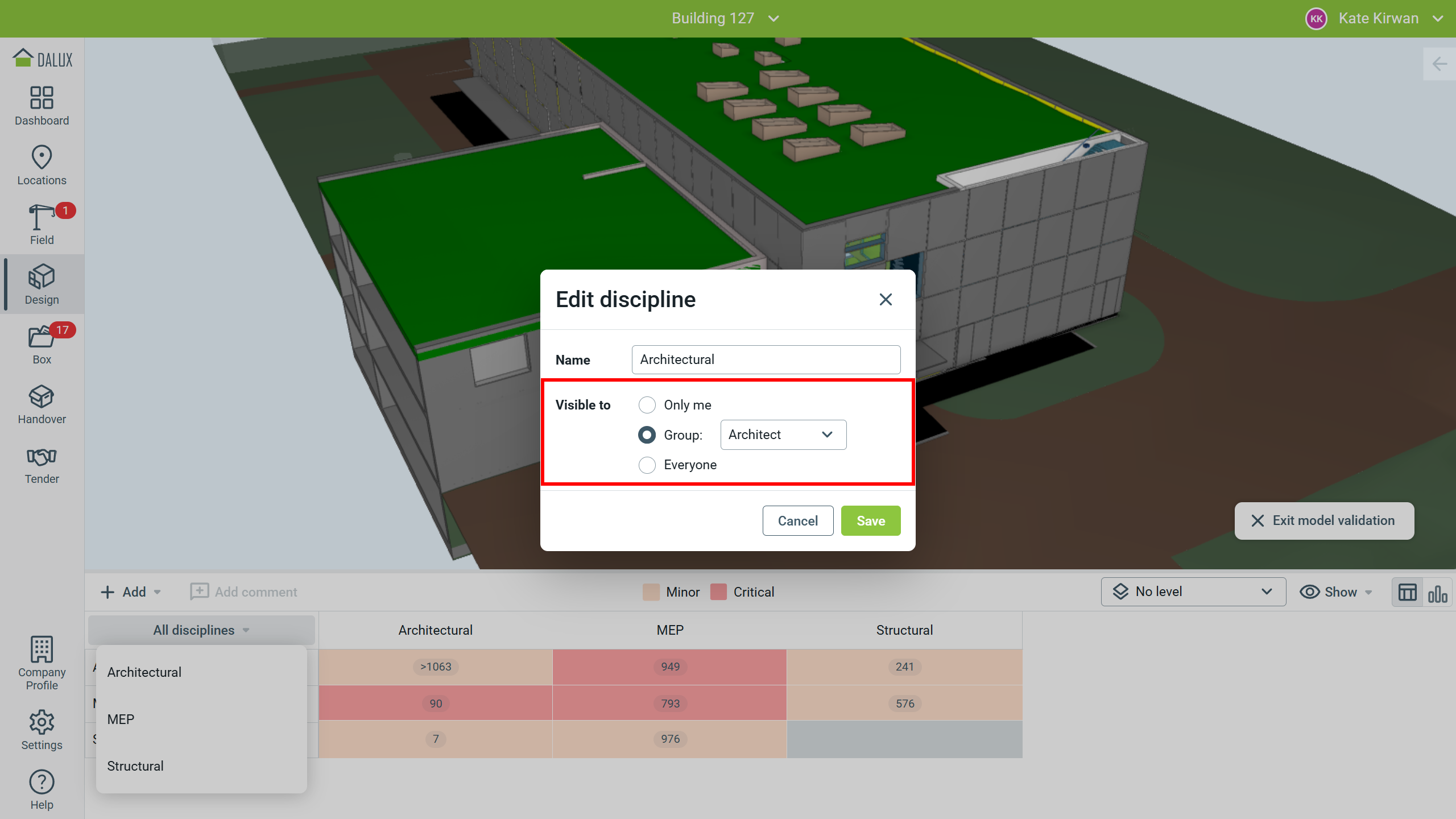

Når du redigerer et eksisterende fag, går du til Design
Modellvalidering
'Alle fag'
Holder markøren over faget
Angi synligheten for brukergruppen du vil tildele det til.
Brukerrettigheter
For å tildele et fag til en brukergruppe må du være prosjektadministrator, prosjektplanleggingsleder eller gruppeadministrator for den relevante brukergruppen.
Slik bruker du gruppekommentarer
Når dette oppsettet er fullført, kan alle som faget er synlig for, opprette en gruppekommentar.
Merk
Du kan bare sende gruppekommentarer til brukerne i brukergruppen som er tildelt faget. Hvis for eksempel «Arkitektur» er tildelt brukergruppen «Arkitekt», kan gruppekommentarer for dette faget bare sendes til brukere i «Arkitekt».
Slik oppretter du nye gruppekommentarer

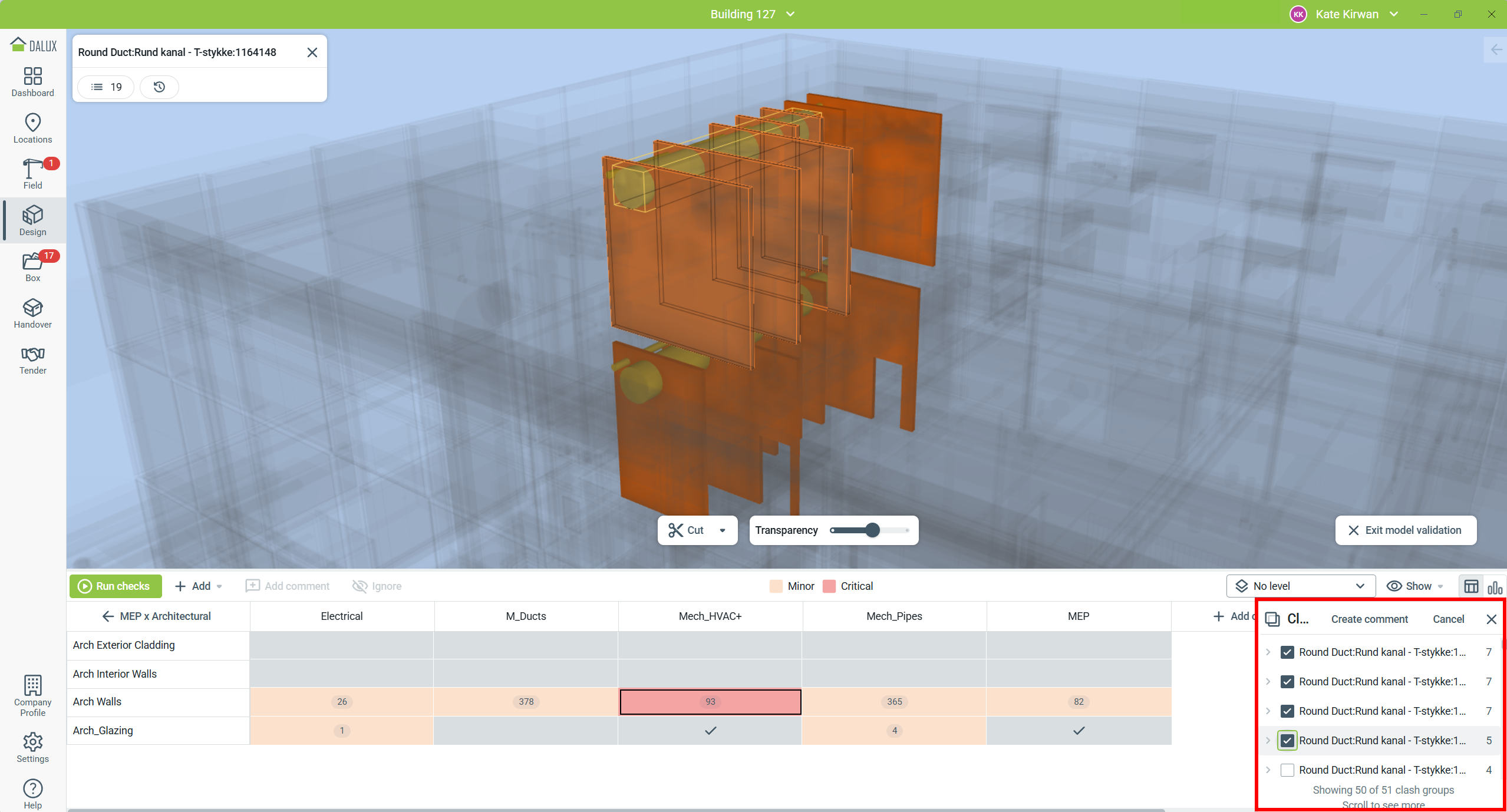

Opprett en ny gruppekommentar ved å åpne gruppene med objekter i kollisjon, slik at de individuelle objektene vises som en liste til høyre. Klikk på Opprett gruppekommentar.
Velg deretter flere objekter samtidig ved å krysse av i avmerkingsboksene for alle objektene du vil legge til i gruppekommentaren.
Når du har valgt alle relevante kollisjoner og avstander, bekrefter du ved å klikke på 'Opprett kommentar'. Fyll ut kommentaren som vanlig, og send den til riktig ansvarlig part.
Mottakerne mottar disse konfliktene som én kommentar. De kan vise kommentaren i Dalux eller åpne den i Revit for å løse problemene direkte i designprogramvaren.
Slik sporer du gruppekommentarer

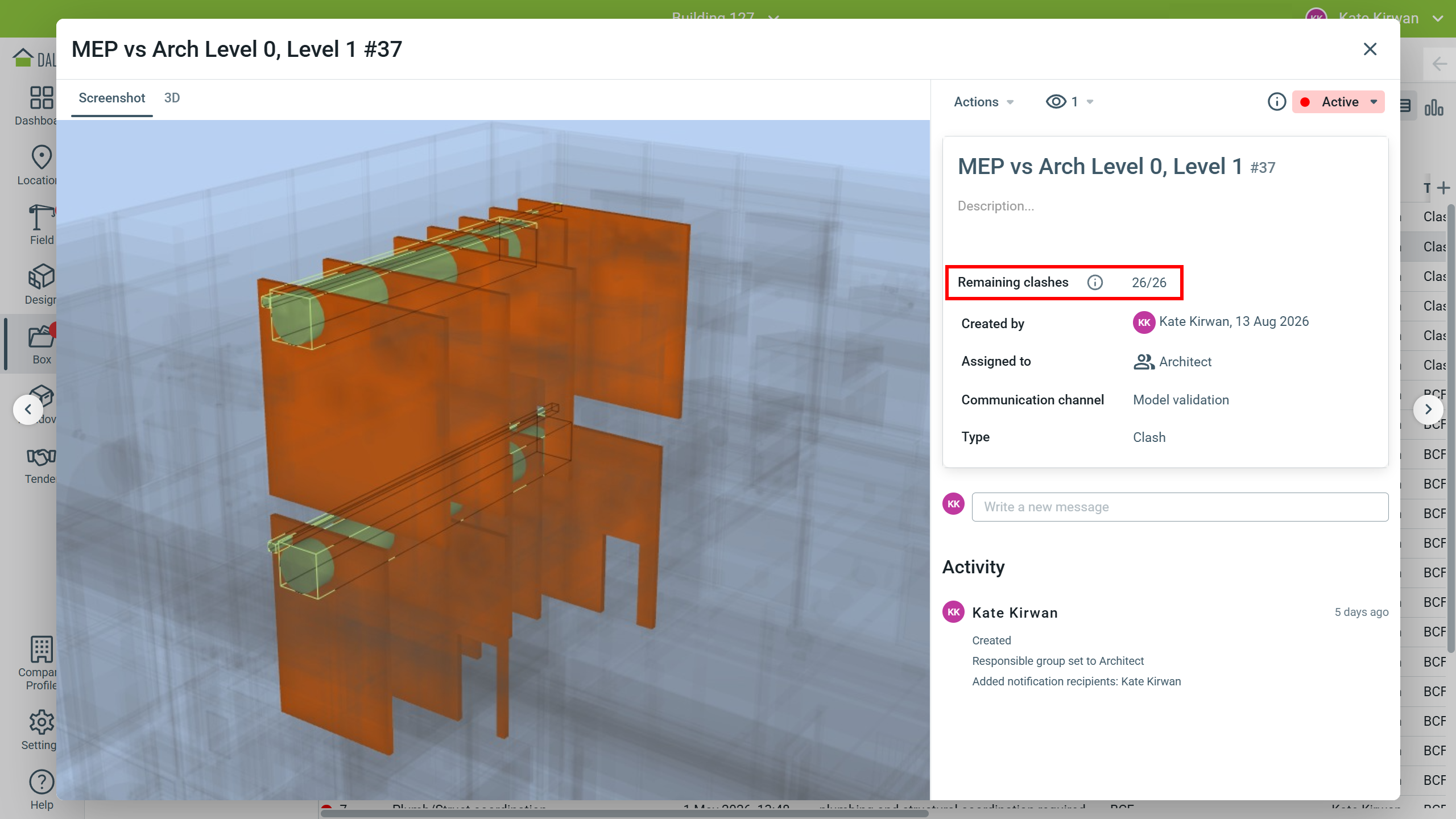

Når modellene oppdateres og problemene løses, viser kommentaren hvor mange av konfliktene som fortsatt er åpne. Når alle gjenværende konflikter er løst, lukkes kommentaren automatisk. Du kan også lukke kommentarer manuelt ved behov.
Merk
Du kan ikke åpne gruppekommentarer på nytt etter at de er lukket manuelt eller automatisk, selv om ikke alle gjenværende konflikter er løst. Opprett en ny kommentar hvis du oppdager uløste problemer.
