Formateringer på tegninger mellom planlagte revisjoner

Innledning

En liten endring, for eksempel et materialbytte eller en dimensjonsoppdatering, oppstår ofte mellom prosjektets planlagte tegningsrevisjoner, og byggearbeidet kan ikke alltid vente på neste fullstendige revisjon. Som designleder kan du bruke Stamps i Dalux Box til å tilføye disse som en formatering når du publiserer neste versjon, slik at teamene på byggeplassen får endringen uten å måtte vente på neste planlagte fullstendige revisjon.

Utfordringen

Formelle reviderte tegningssett sendes ut etter en fast tidsplan for å holde alle bransjer samkjørte. Mellom disse revisjonene oppstår det fortsatt mindre endringer, for eksempel et materialbytte eller en oppdatering av mål. Dette kan være en så liten endring at en fullstendig revisjon ikke er verdt det, men likevel noe byggeplassen trenger å vite.

Tradisjonelt håndteres dette som en papirmarkering på stedet eller som en markering som legges til direkte i modelleringsprogramvaren. Ingen av delene når frem til personene på byggeplassen før neste planlagte revisjon. En papirversjon som skannes, mister skarpheten fra den originale tegningen, og den er lett å forlegge.

Uten en dokumentert versjon av endringen risikerer bygningsarbeidere å bygge etter en utdatert tegning eller etter en endring som ble avtalt, men aldri nådde frem til dem.

Slik løser Dalux det

Når en endring er avtalt og lukket som en kommentar, tilføyer du den direkte til tegningen som en formatering ved å bruke Stempler sammen med publisering. Stempelet tilføyer også en QR-kode, slik at alle på byggeplassen kan bekrefte at de har den gjeldende versjonen.

Dette bidrar til å bygge bro mellom planlagte revisjoner ved å holde den publiserte tegningen nøyaktig uten å måtte utføre en fullstendig revisjon for hver lille endring.

Resultatet

Med Stempler i Dalux får du:

• Kommuniser endringen med neste versjon: Endringer kan tilføyes tegningen ved neste publisering og blir ikke sittende fast til neste planlagte revisjon
• Ingen fullstendig revisjon for en liten endring: Et materialbytte eller en oppdatering av mål får en formatering i stedet for et nytt tegningssett
• Bygningsarbeidere kan fortsette å arbeide: Ingen må vente på den planlagte revisjonen for å få vite om en endring som allerede er avtalt

Gjør en avtalt endring om til en formatering uten en fullstendig revisjon

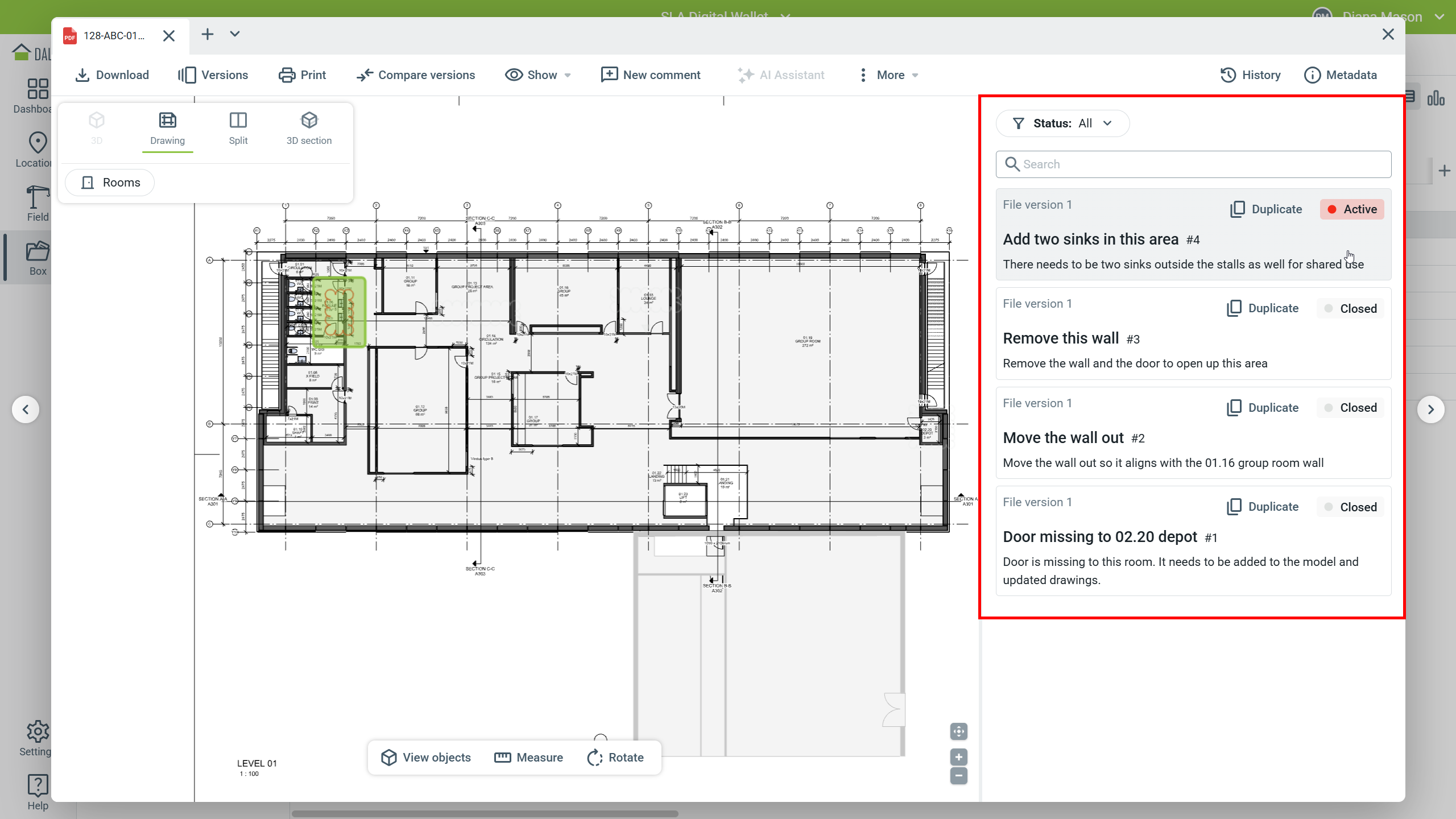

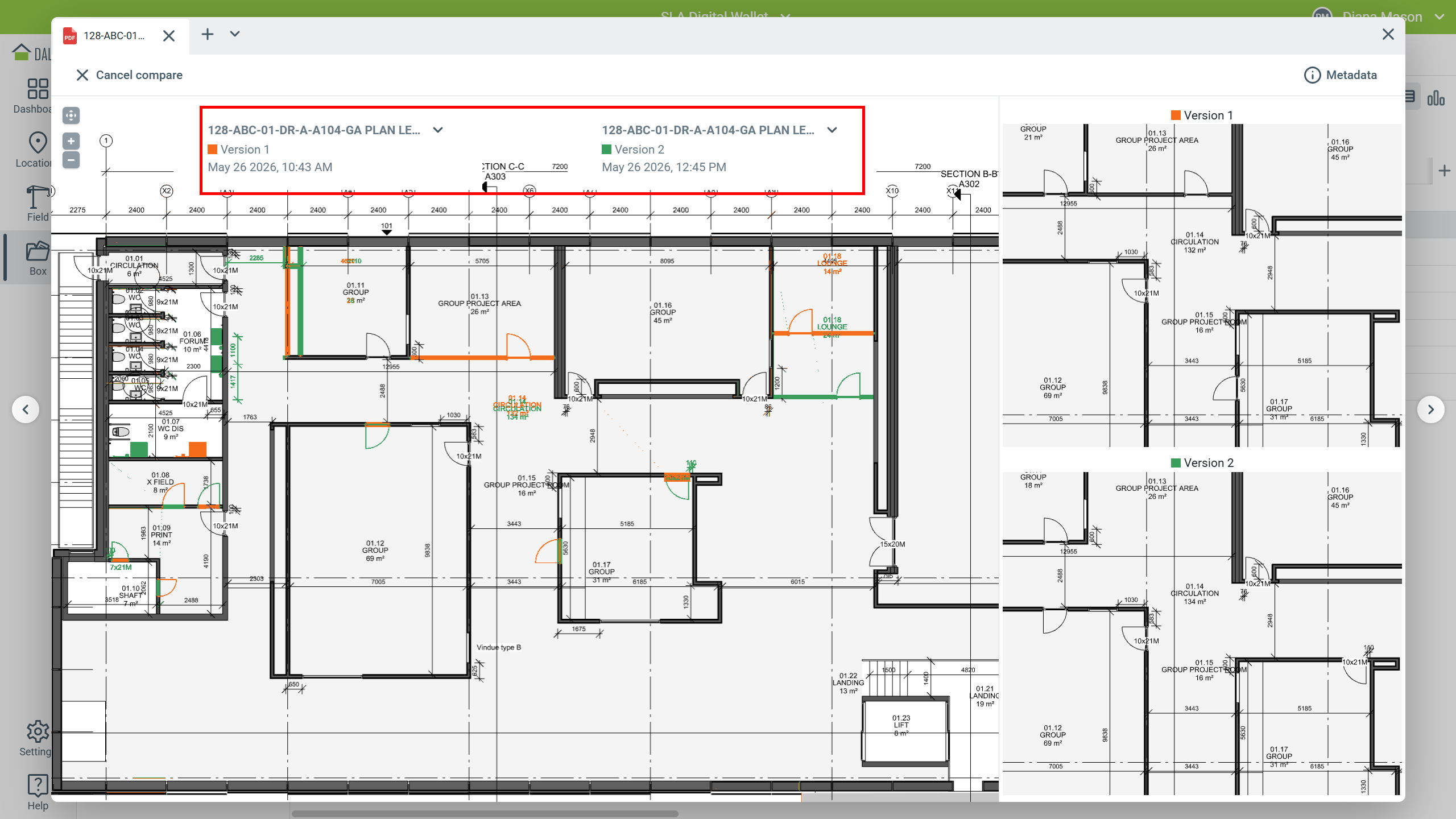

En endring som et materialbytte eller en oppdatering av mål blir vanligvis diskutert og avtalt som en kommentar i Dalux. Ofte på tvers av mer enn ett fag, før den i det hele tatt når selve tegningen. Du kan se hele kommentarhistorikken og sammenligne den gjeldende versjonen med den forrige, slik at du har et komplett bilde før du handler.

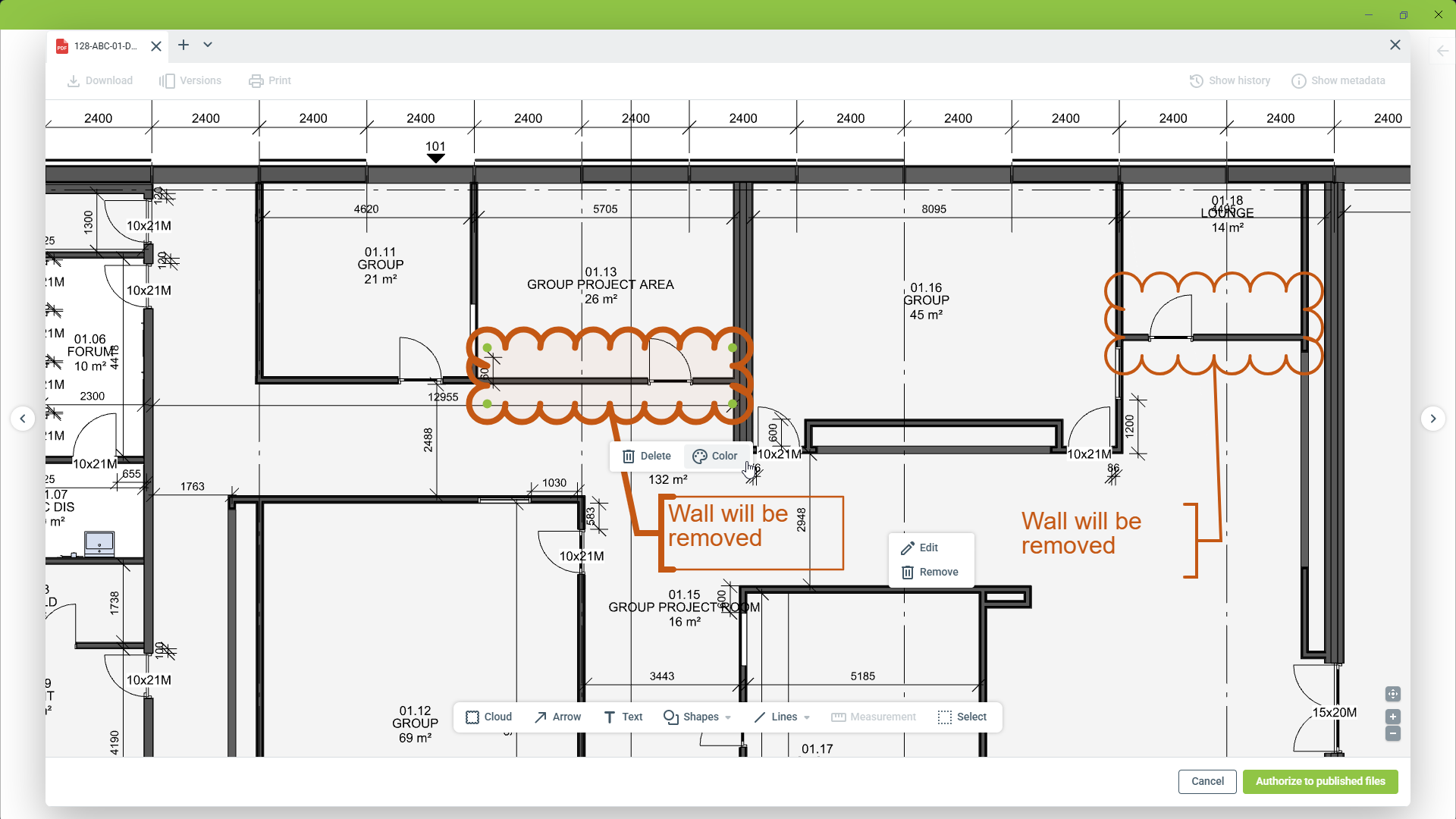

Når du er klar til å publisere tegningen, er det enkelt å tilføye formateringer. Du kan opprette disse formateringene fra grunnen av eller kopiere formateringer fra tidligere stempel- eller kommentarformateringer på tegningen. Kommentaren forblir den samme, men tegningen blir oppdatert.

Når formateringen og stempelet er publisert, bygges de direkte inn i tegningen. De kan ikke redigeres eller fjernes før en ny versjon er publisert.

Fra en merknad på papir til en dokumentert tegning

Stempler erstatter formateringer som er gjort på papir eller i modelleringsprogramvaren, med en formatering som er bygget direkte inn i den publiserte tegningen. Tegningen forblir målbar, fortsatt lesbar og knyttet til kommentarer med en dokumentert konklusjon.

Siden hver formatering lenker til en avtalt og lukket kommentar, forblir den midlertidige endringen og den endelige revisjonen konsistente, slik at du unngår dupliserte oppføringer av samme beslutning.

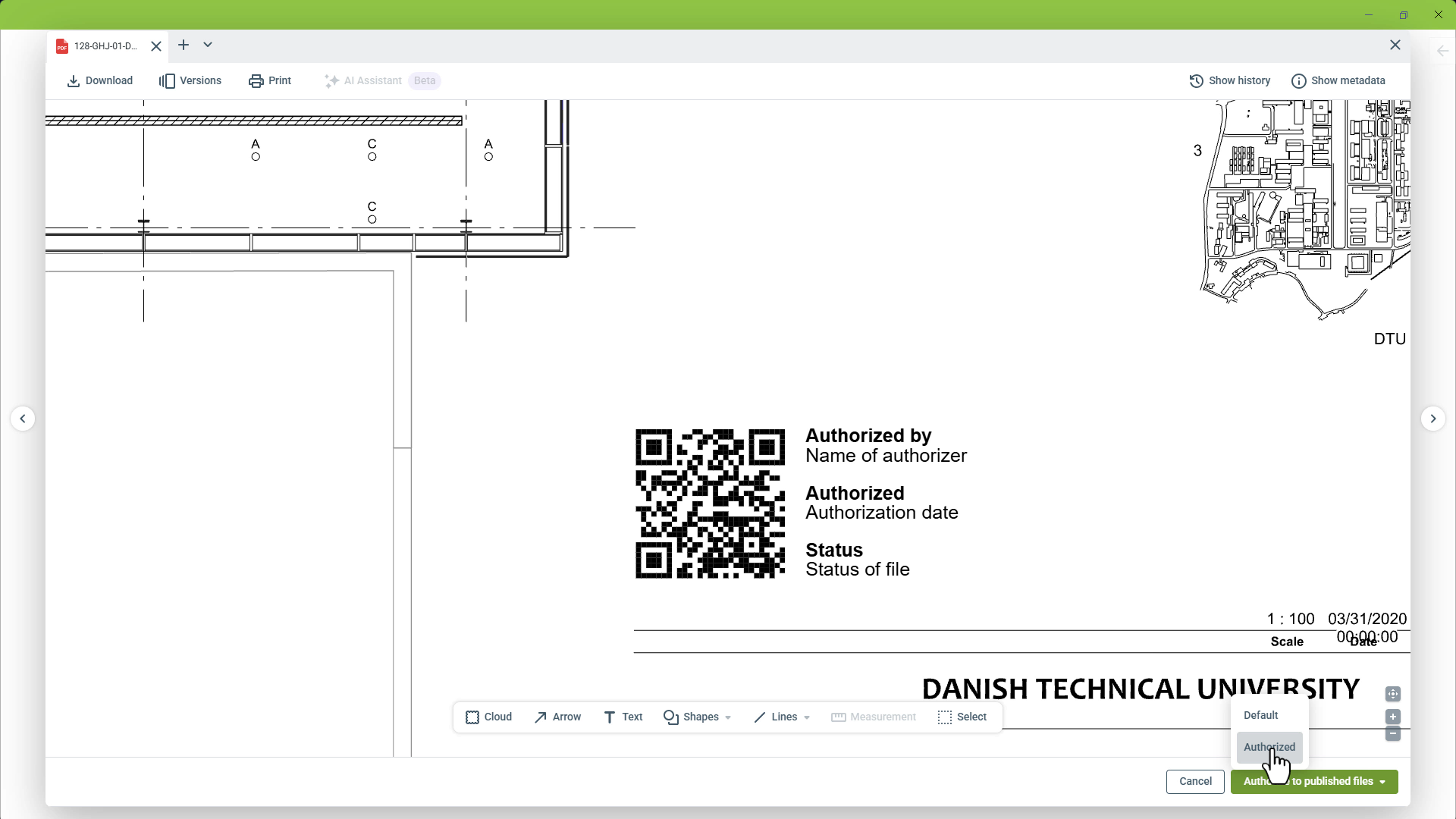

For team på byggeplassen gjør skanning av QR-koden det mulig å bekrefte at de har den nyeste versjonen tilgjengelig, og at de ikke trenger å vente på neste planlagte tegningssett.
