Hvordan bruke kart i InfraField på skrivebordet

Denne artikkelen beskriver hvordan du navigerer kartvisningen under Lokasjoner ved bruk av skrivebordsprogrammet.

Den dekker funksjonene til kartlag, GIS-data, soner, linjeføringsfiler, modeller, punktskyer og tegninger som oftest brukes i InfraField-prosjekter.

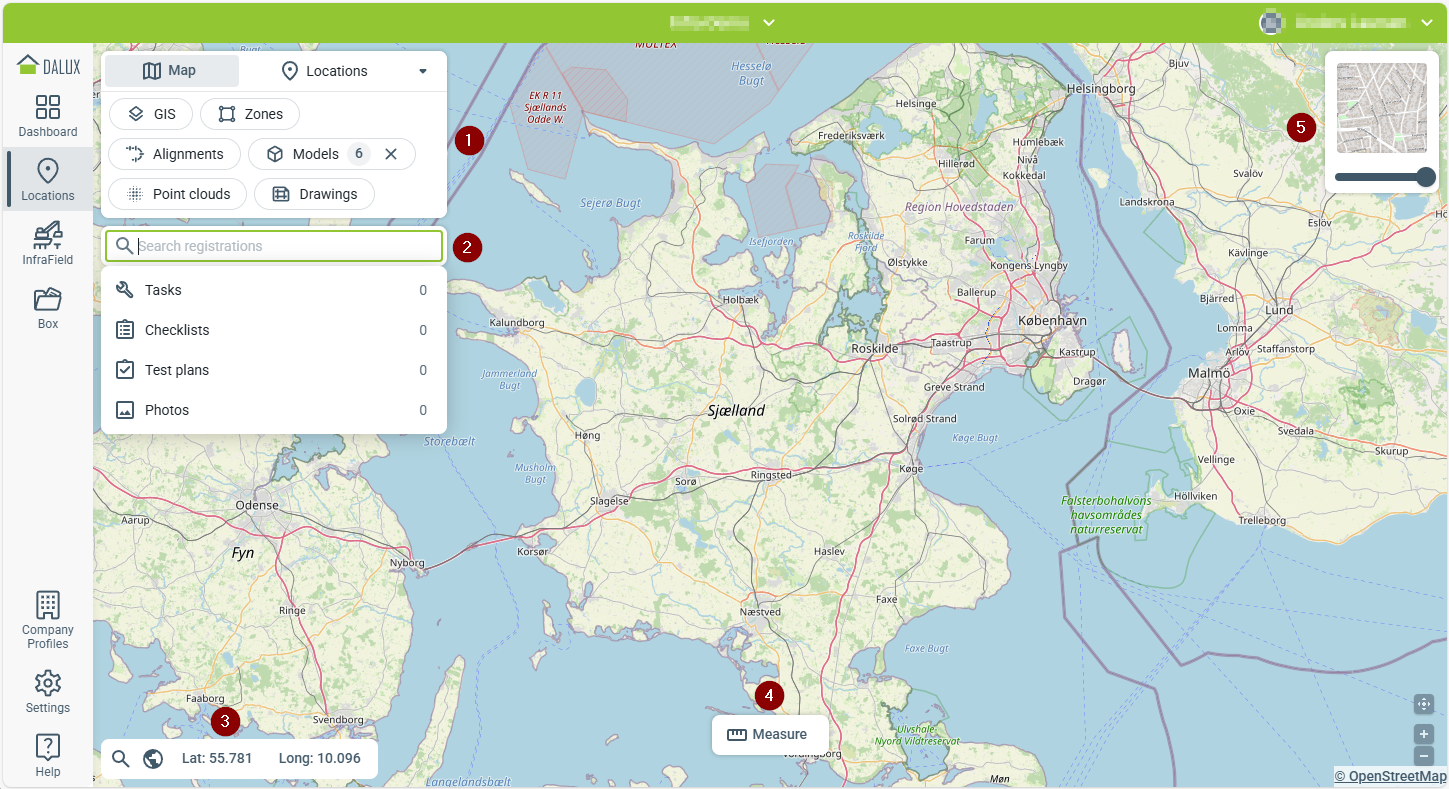

Kartoversikt

Gå til Lokasjoner Kart for å få tilgang til kartvisningen av prosjektet.

Nøkkelkomponenter inkluderer:

1. Kartmeny: Kartmenyen er hovedverktøyet for å endre visninger og filtrere data. Den lar deg veksle mellom kart- og område-/bygningvisninger, og kontrollere hvilke datasett som vises på kartet. Tallet i sirkelen ved siden av navnet viser hvor mange elementer fra et filter som er valgt og vist på kartet, og du kan klikke på for å fjerne alle valg fra et datasett.
2. Søkefelt: Søk etter oppgaver, sjekklister og bilder du har rettighet til å se.
3. Markørkoordinater: Når du flytter markøren rundt i kartvisningen, vises koordinatene til markøren her. Klikk på disse koordinatene for å bytte fra lokale til globale koordinater.
4. Verktøylinje: Når du endrer visninger, blir forskjellige verktøy tilgjengelige her. Med Mål kan du legge til linje- og arealmålinger i gjeldende visning.
5. Kartlag: Herfra kan du endre kartlaget. Klikk på det valgte laget for å se tilgjengelige alternativer. Standard- og satellittlag er alltid tilgjengelige, sammen med eventuelle brukerdefinerte lag lagt til i prosjektet. Hold musepekeren over kartlaget for å justere gjennomsiktigheten ved å bruke skyveknappen.

2D-data på kartet

Denne seksjonen beskriver hvordan ulike typer kartdata – som GIS-filer, linjeføringer, soner, tegninger og ortofoto – kan vises og brukes i kartvisningen.

GIS

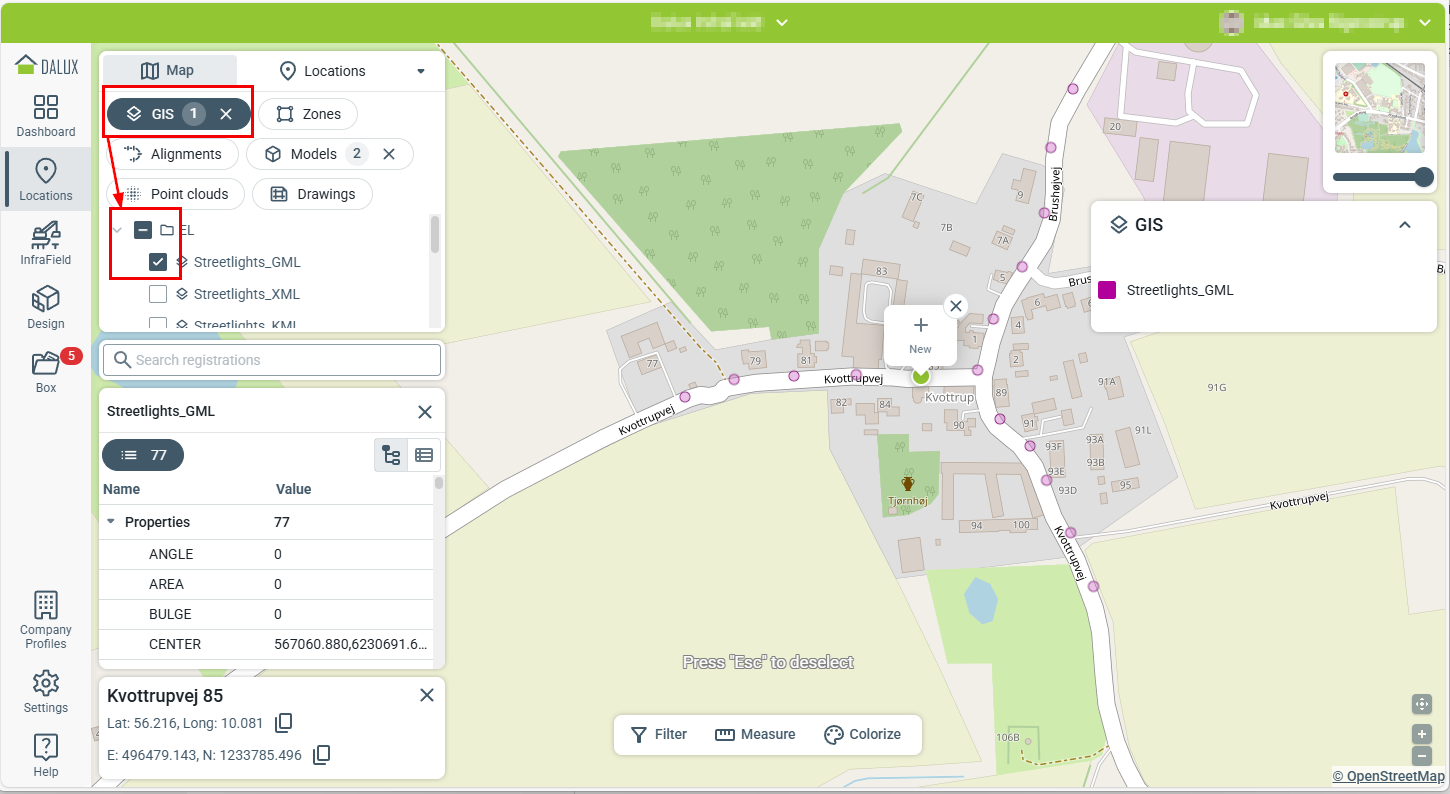

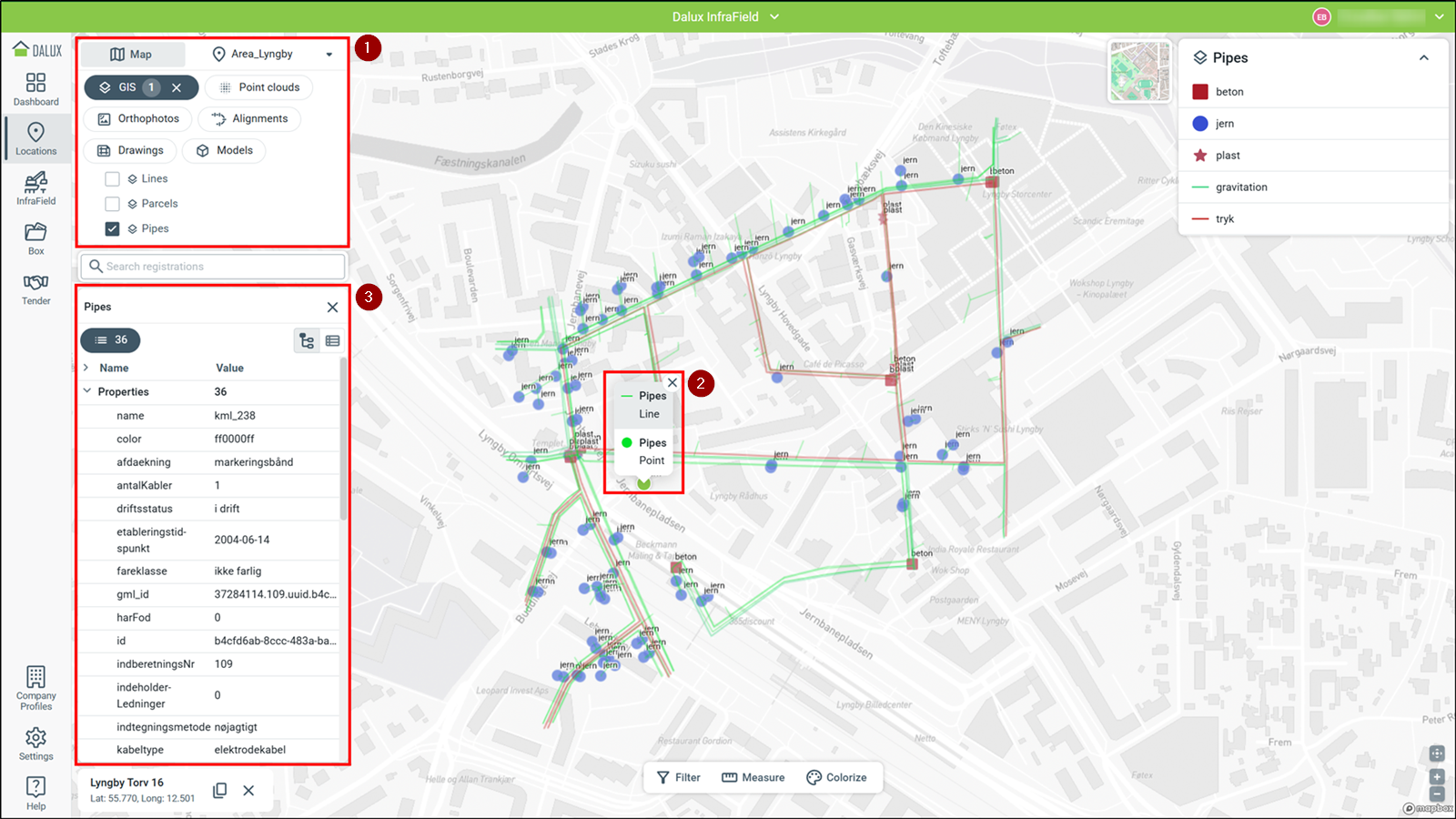

GIS (Geographic Information System) data kan legges til kartvisningen, og komponenter fra filene kan velges for å vise egenskapene (1). Valgte GIS-filer vises som lag over baskartet, og kartvisningen zoomer til den kombinerte utstrekningen av alle valgte filer.

Ved å klikke på en enkelt komponent på kartet (2), vises egenskapene under kartmenyen (3).

Linjeføringer

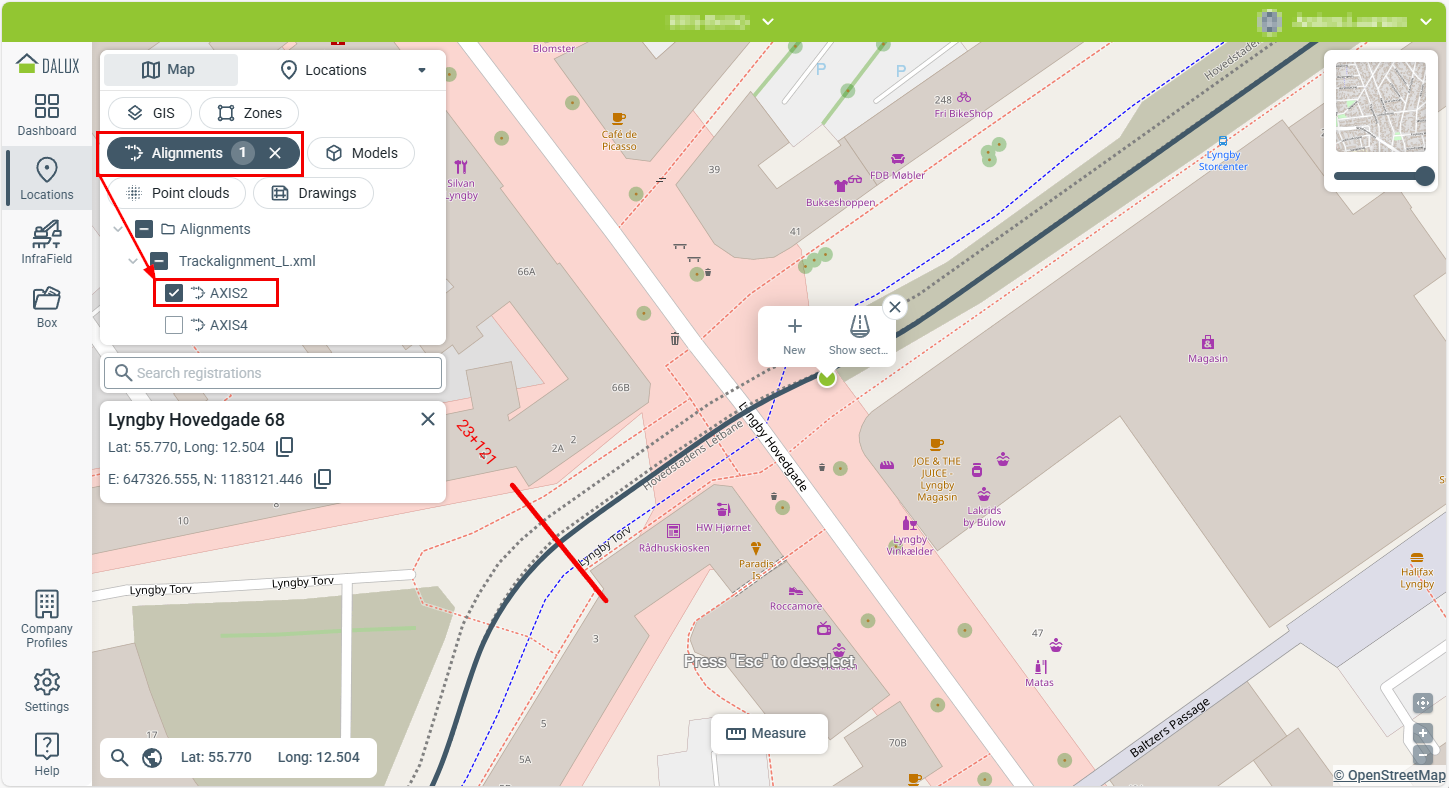

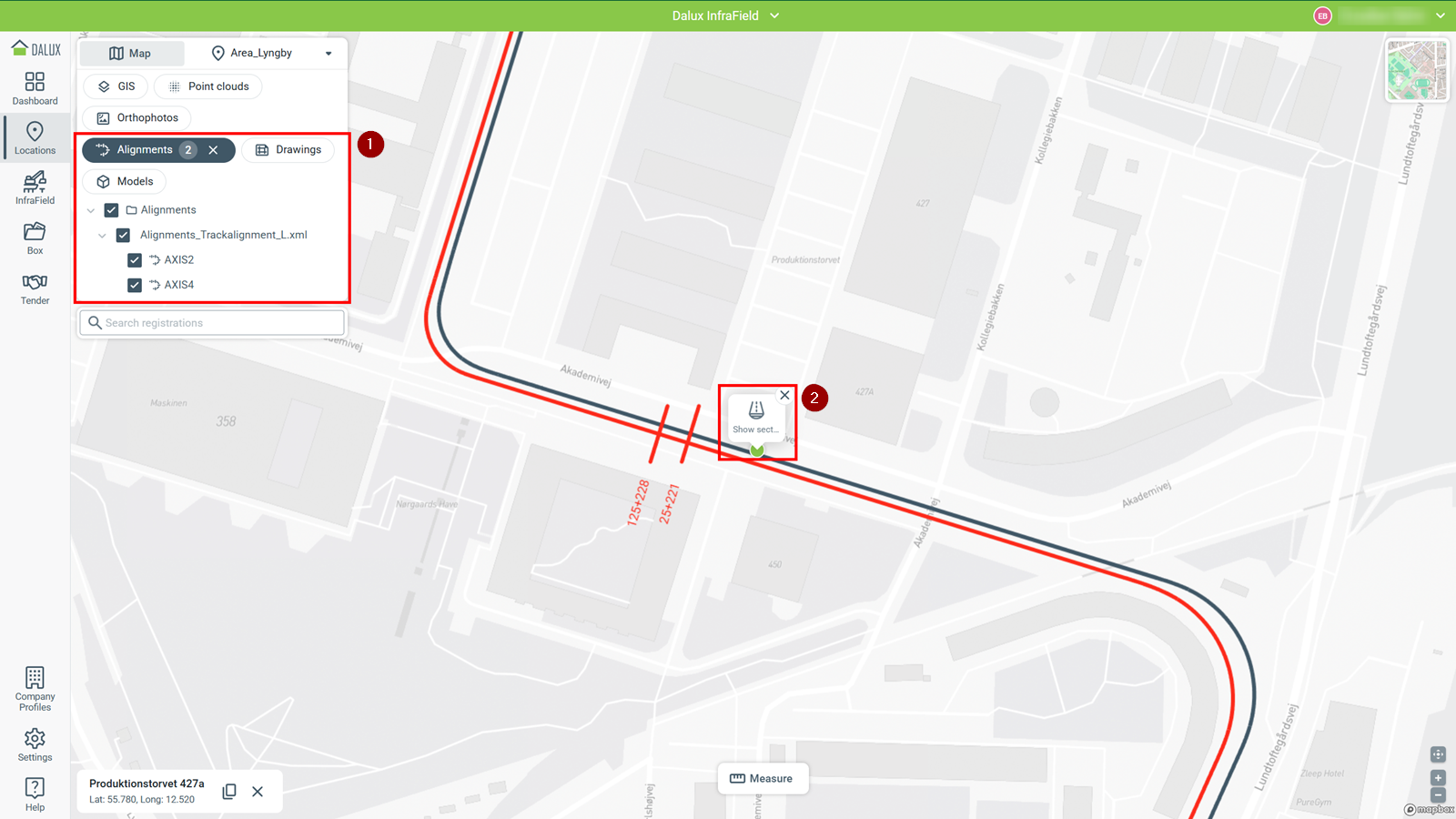

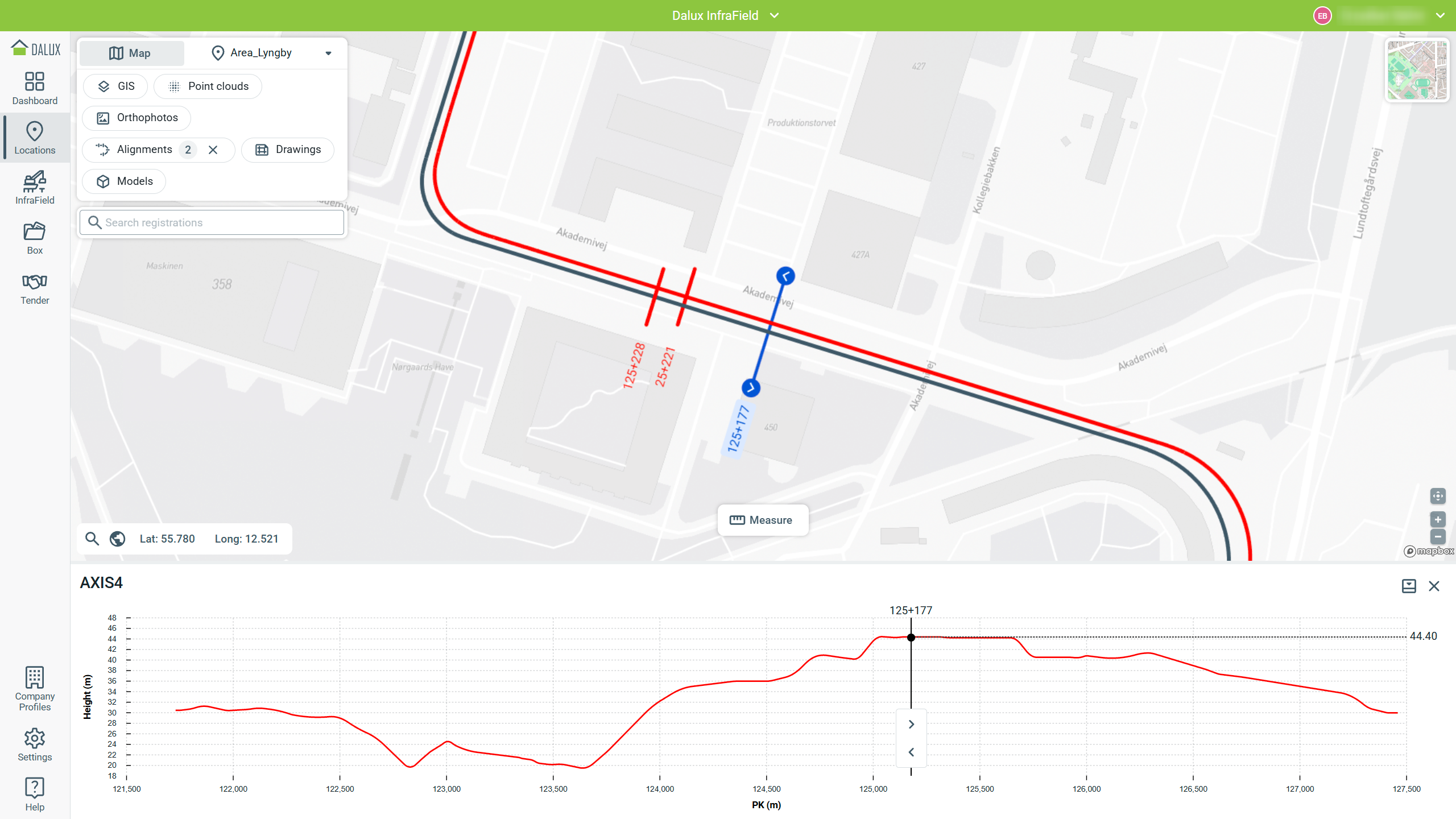

Hver linjeføringsfil inneholder én eller flere linjeføringer (1), som vises som røde linjer på kartet. Når du beveger markøren over en linjeføring, blir den grå, og etter å ha valgt et punkt kan du klikke på Vis snitt (2) for å åpne snittvisningen.

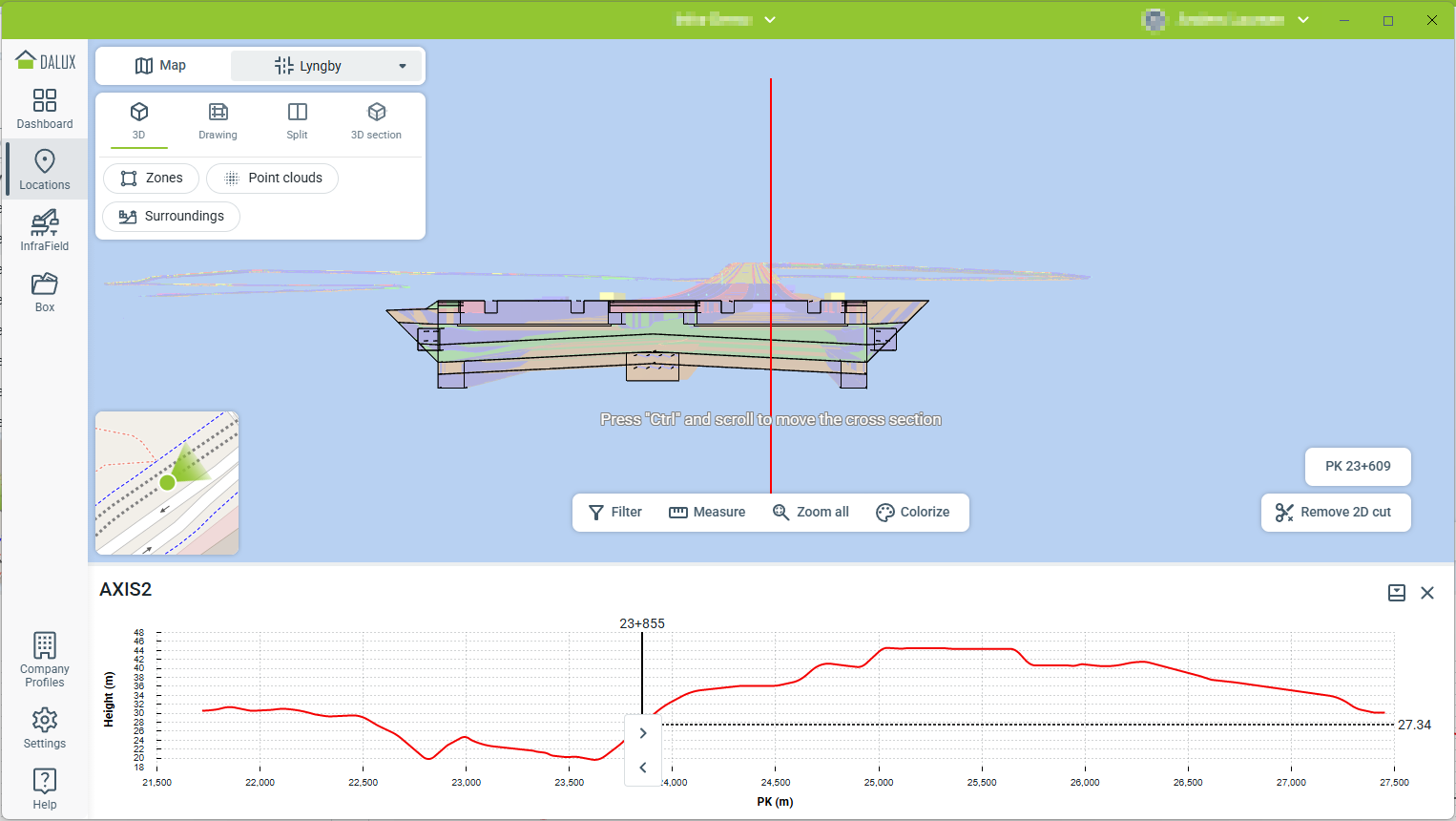

Grafen under kartområdet gir informasjon om høydemålingene langs linjeføringen.

Du kan justere grafens visningsområde ved å dra den grå skillelinjen. Du kan også zoome inn eller ut på x-aksen ved å bruke musens rullehjul mens du holder musepekeren over grafen.

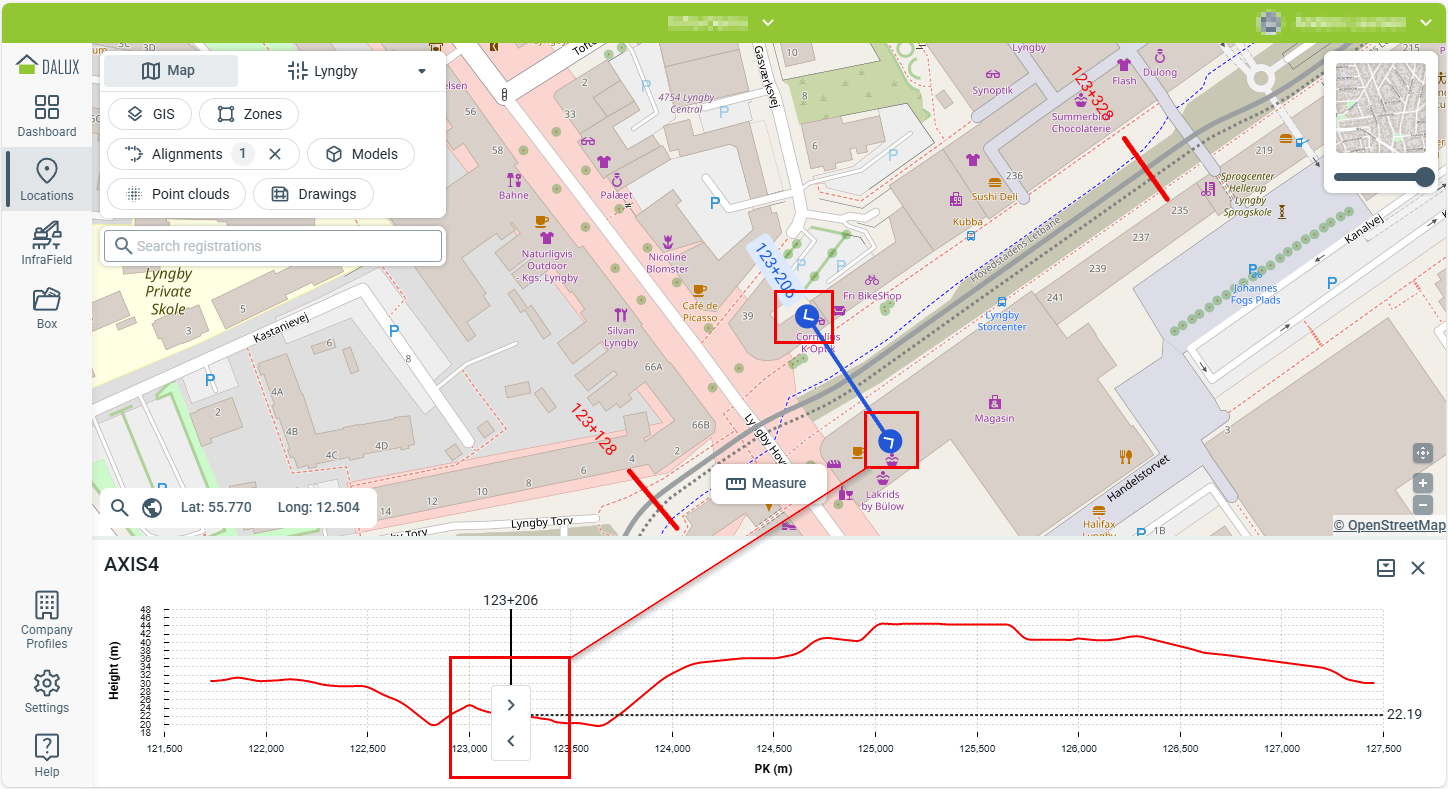

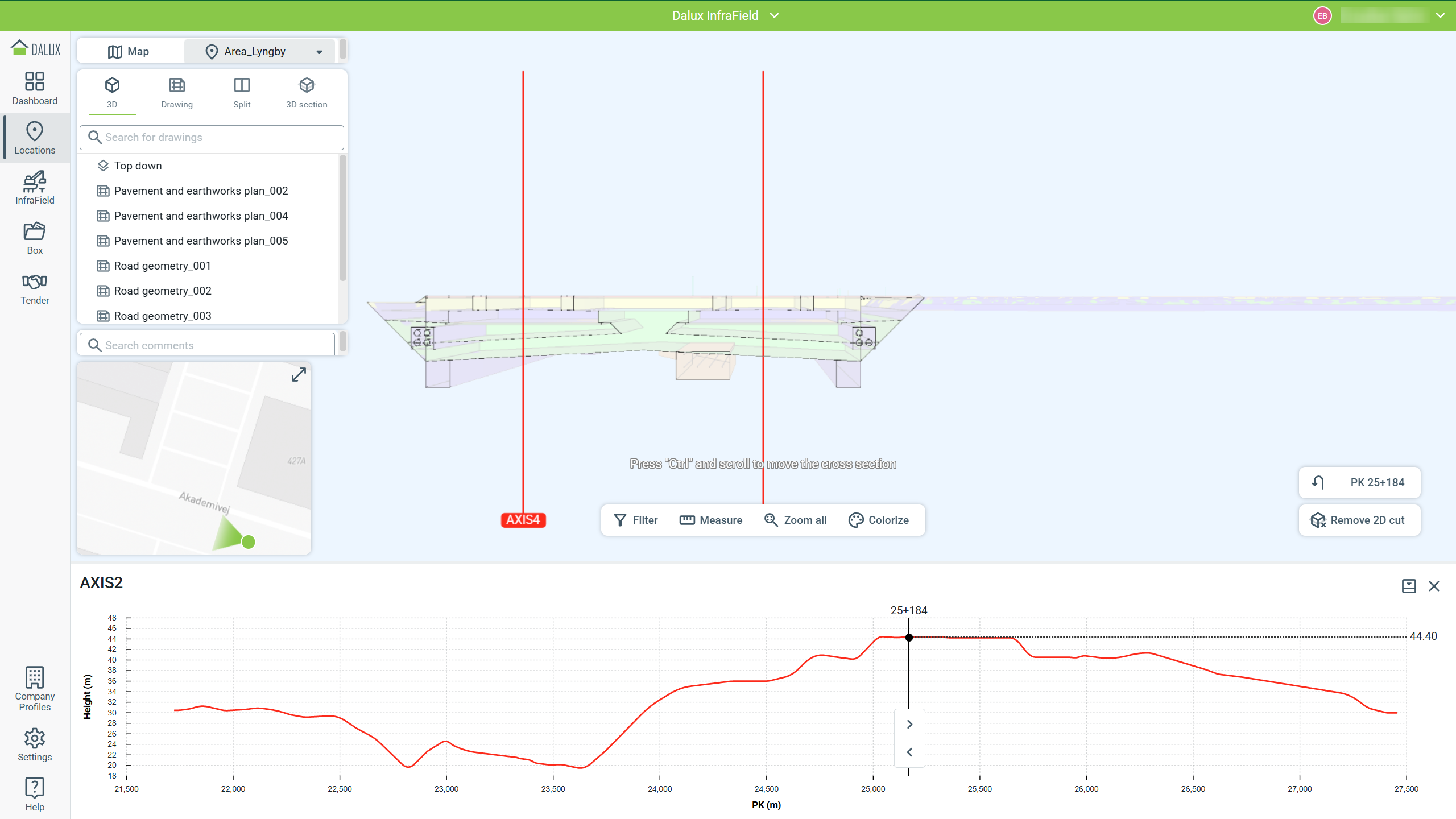

Klikk på pilene forover eller bakover på kartet eller grafen for å gå til snittegningen av det området i 3D-visningen.

Naviger langs linjeføringen ved å bruke Ctrl + musehjul eller ved å skrive inn stasjonsøkningene (PK) til høyre.

For å gå tilbake til kartvisningen, klikk Kart.

Soner

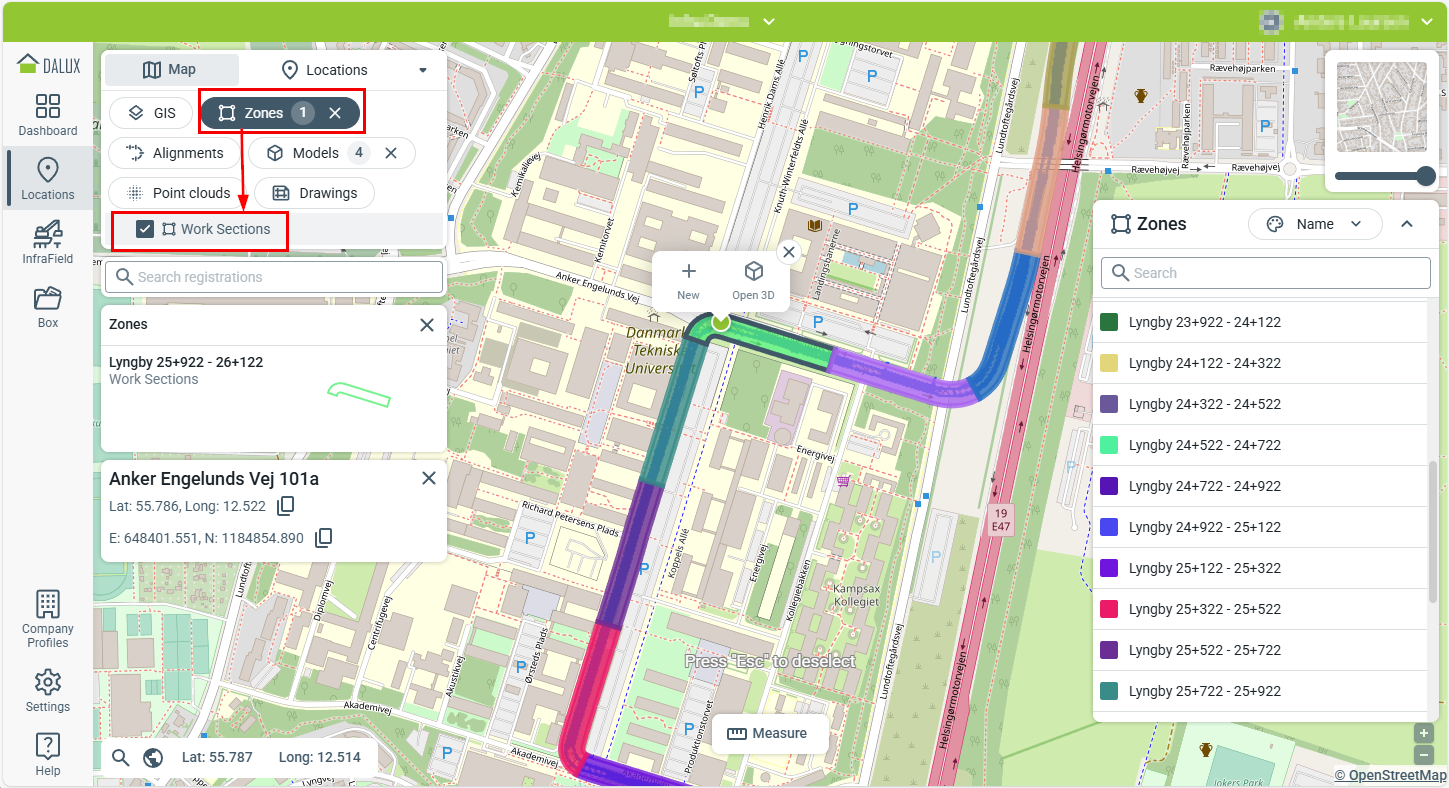

For å velge ett eller flere sonelag, gå til Soner-filteret.

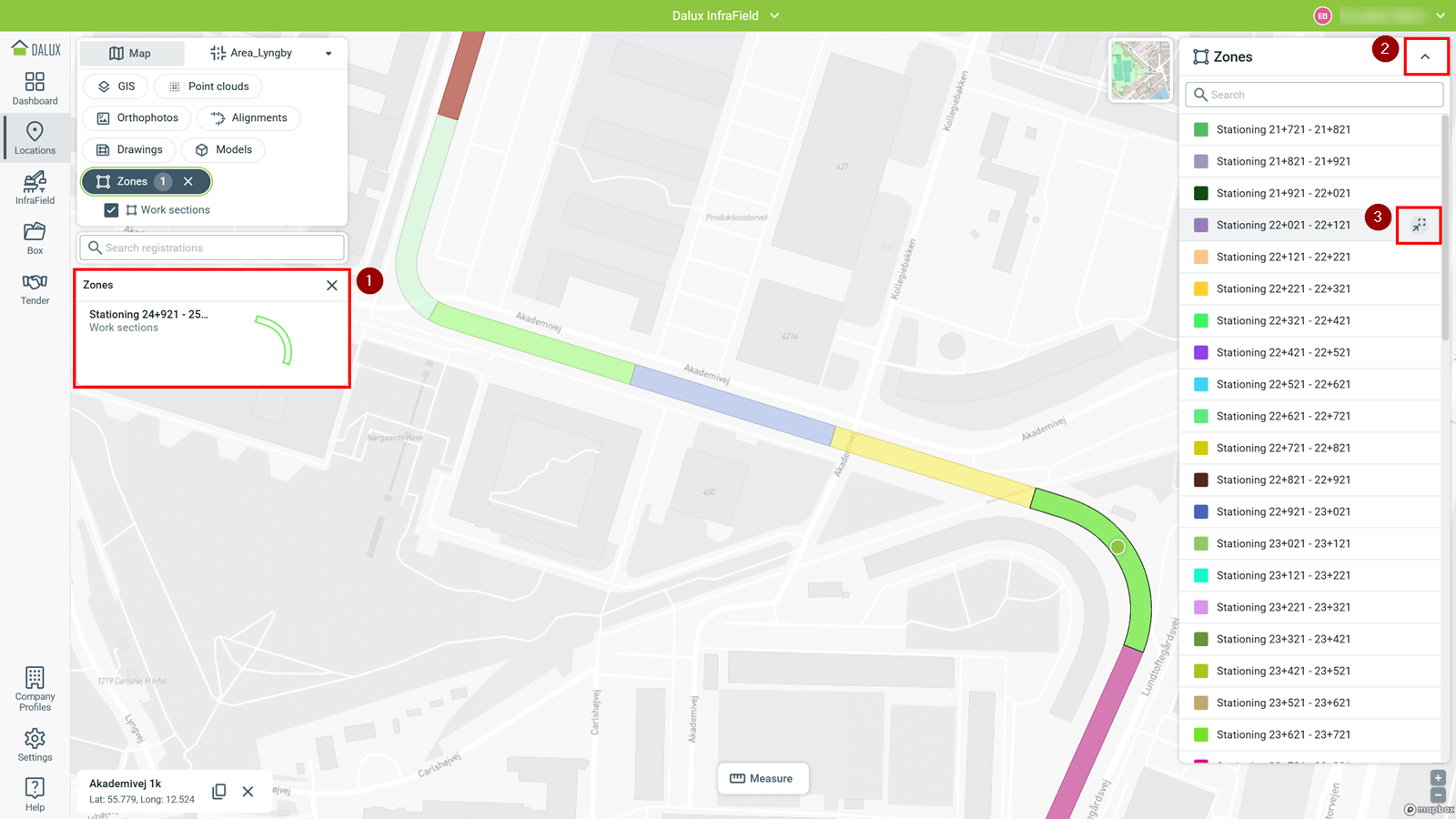

For å vise informasjon og registreringer knyttet til en sone, som oppgaver og sjekklister, klikk sonen på kartet eller i listevisningen. Velg miniatyren til venstre (1) for å åpne den.

Skjul legenden med (2) if den forstyrrer visningen din, eller bruk (3) i listevisningen for å zoome inn på en sone.

Tegninger

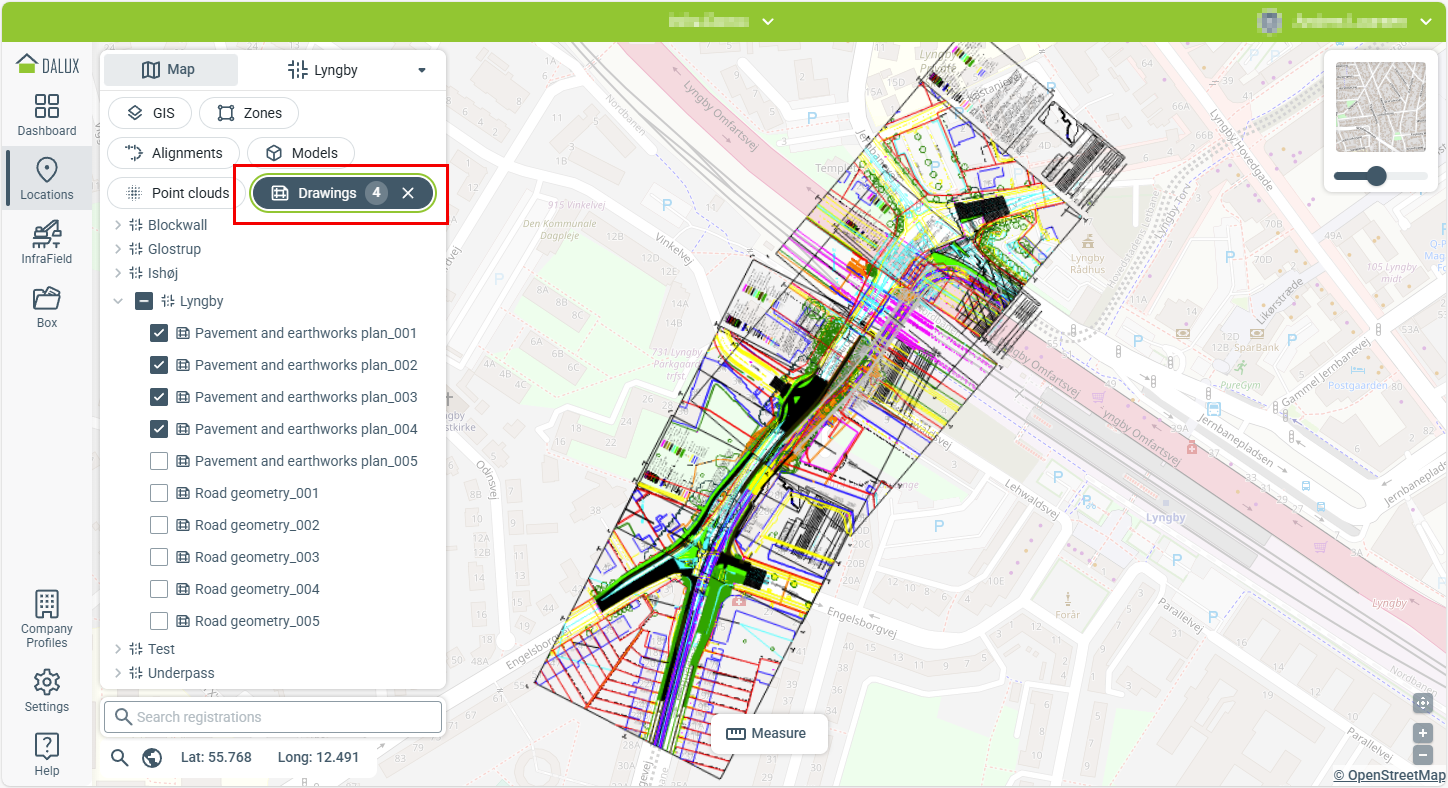

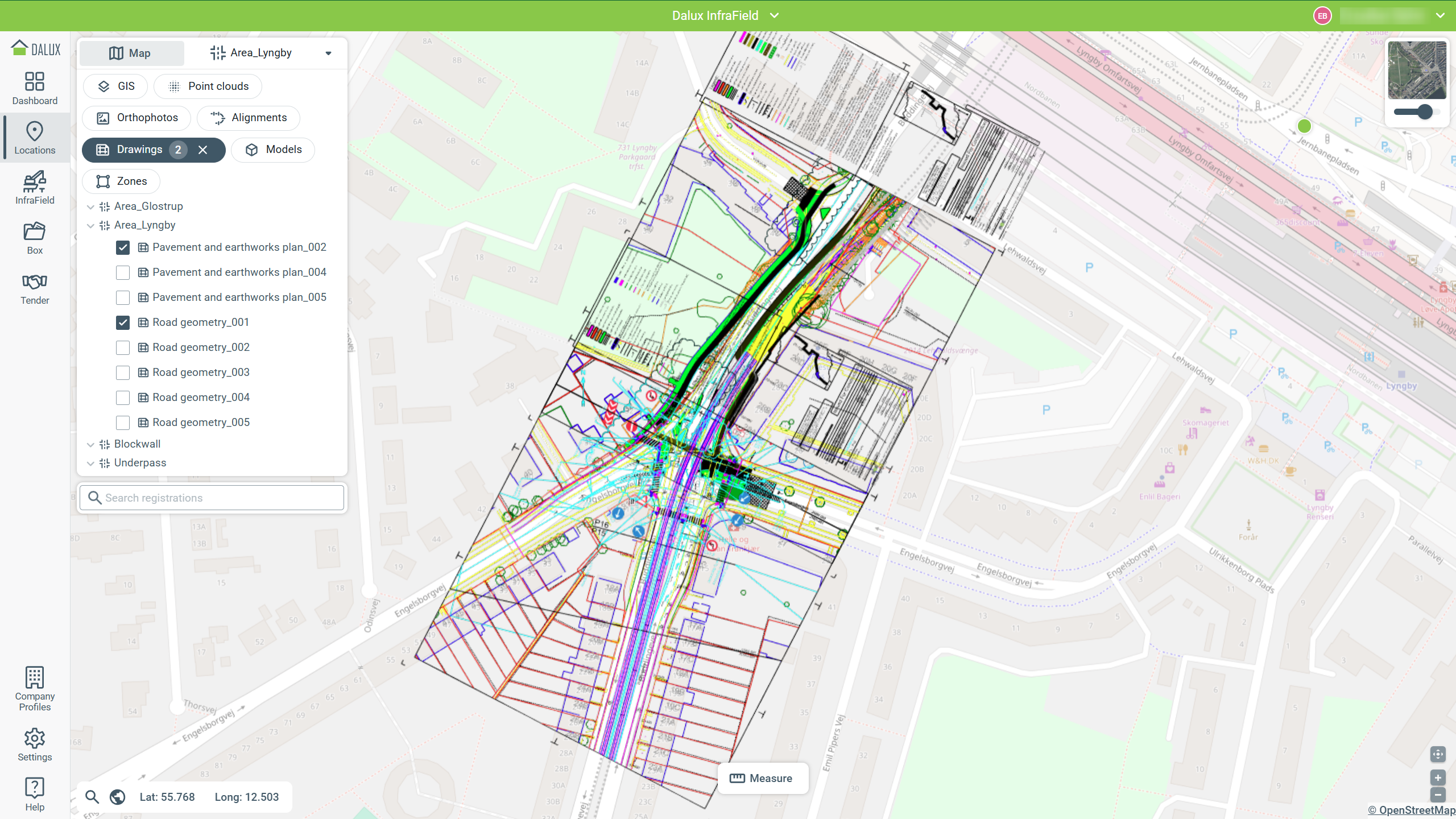

Kartfestede tegninger av områder kan vises over kartet. Du kan velge flere tegninger fra flere områder, og kartvisningen vil justere seg til omfanget av alle valgte tegninger. Eksemplet viser dette i konteksten av standard (farge) kartet med justert gjennomsiktighet.

Ortofotoer

Ortofotoer kan vises alene eller sammen med andre data i Lokasjoner.

Du kan sammenligne et valgt bilde med andre fra samme område.

OrtofotoerVelg ortofotoKlikk på bildet på kartetÅpne bildet, og deretter klikk Sammenlign i den nye visningen.

3D-formater

Denne seksjonen beskriver hvordan områder og strukturer, punktskyer og 3D-kartomgivelser kan vises og brukes i Dalux InfraField, slik at visualisering av modeller, terreng og tegninger i kartet og i 3D-formater blir mulig.

Områder og strukturer

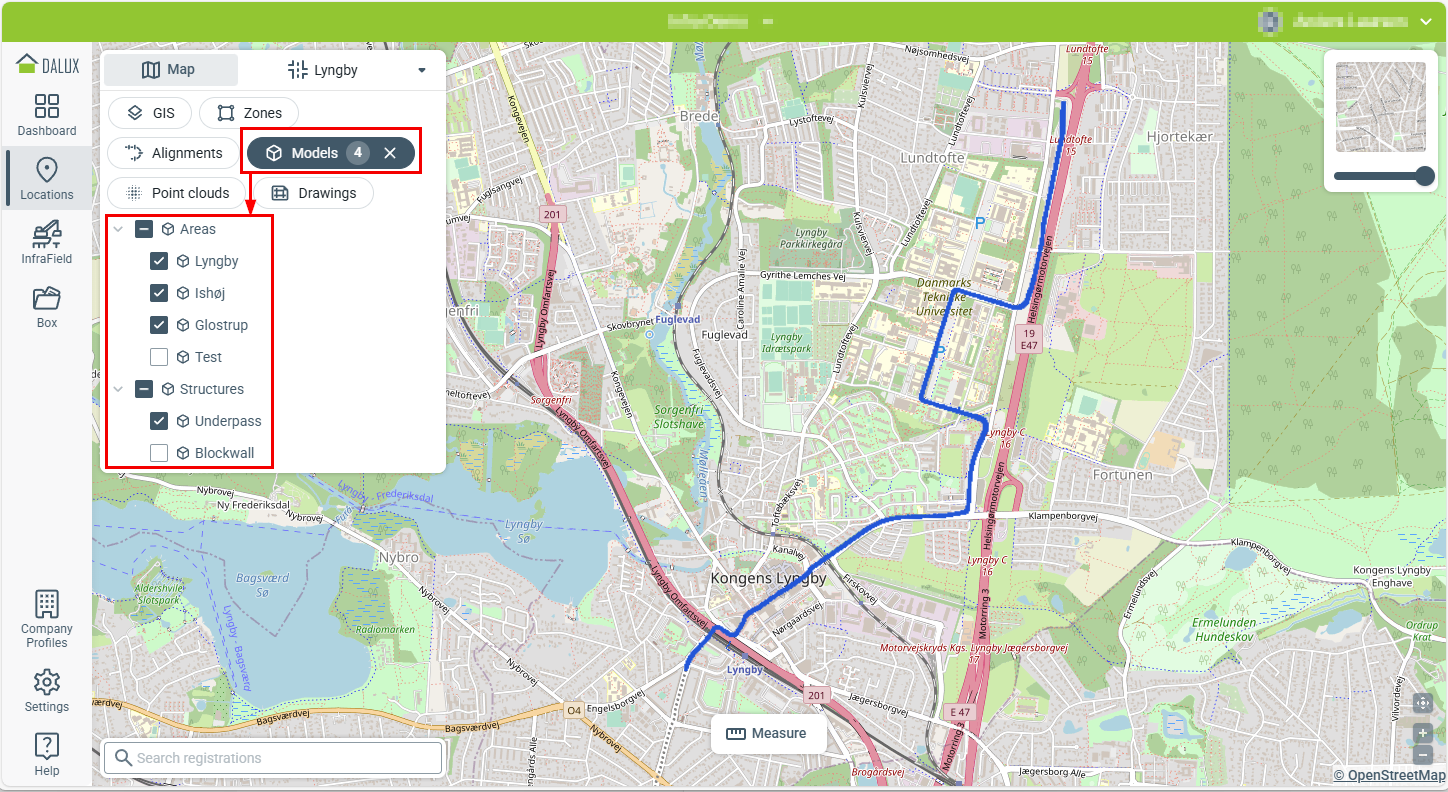

Områder og strukturer kan inneholde lignende typer data, som modeller, terreng og tegninger. De er imidlertid strukturert og navigert forskjellig i Dalux. Strukturer brukes for byggelignende eller faste elementer, mens områder organiserer lineære infrastrukturprosjekter. Områder kan inkludere terrengmodeller, designmodeller og kartfestede tegninger.

Områder vises i kartvisningen når minst én BIM-fil med koordinater er lastet opp, og du kan navigere i Kart-menyen for å se dem i 3D.

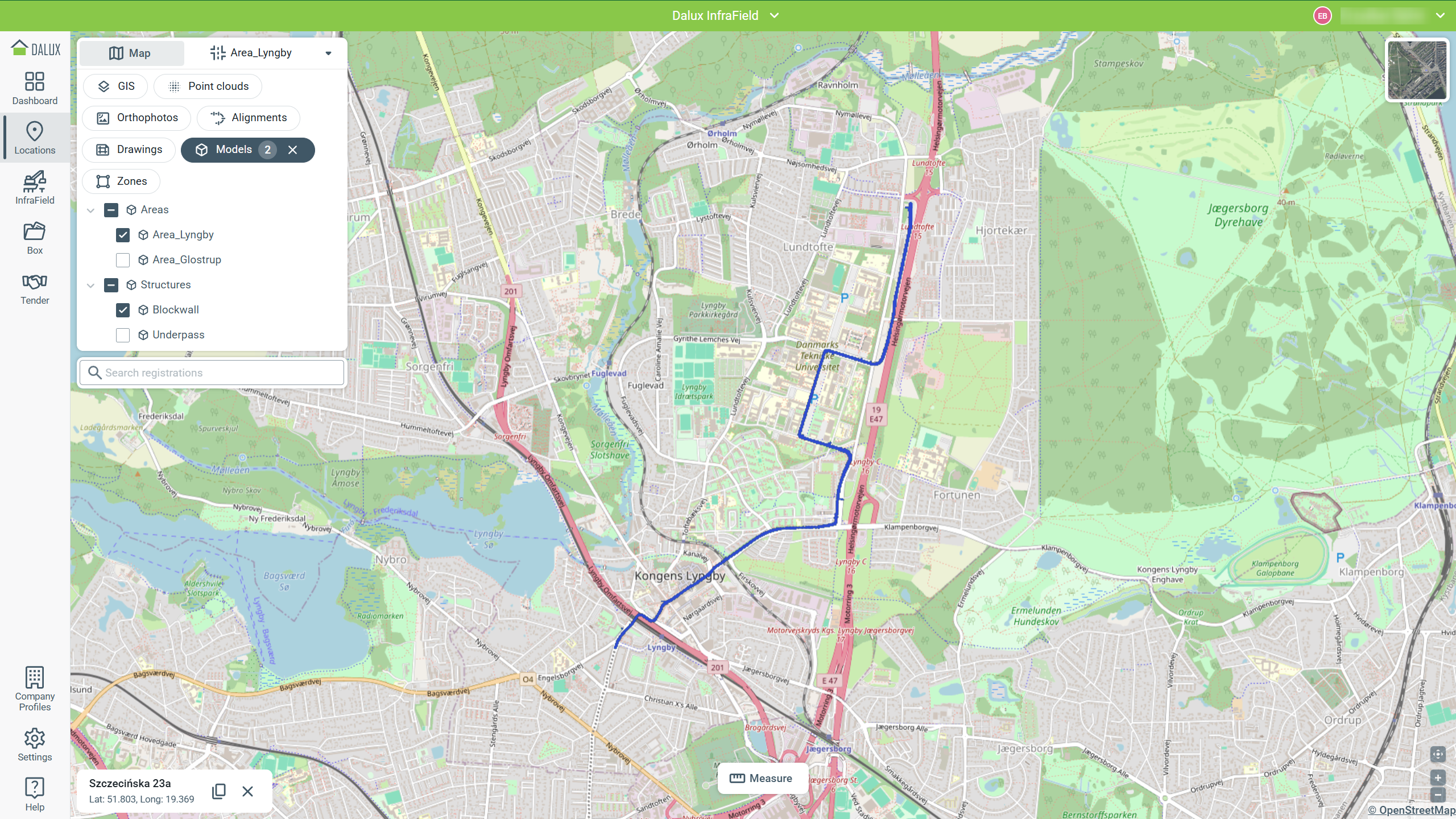

Modeller vises som blå fotavtrykk på kartet og viser alltid de kombinerte modellene av et område eller en struktur.

Punktskyer

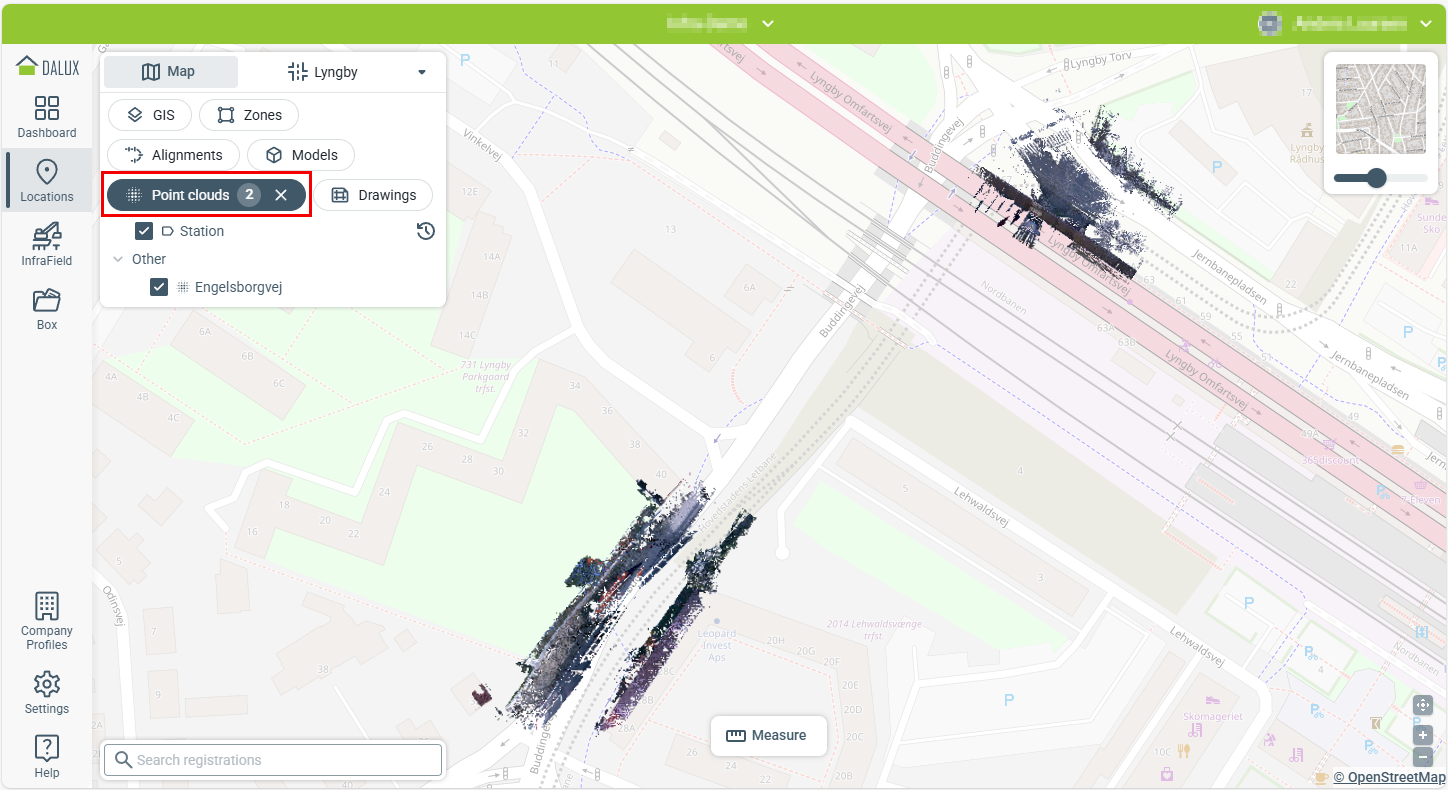

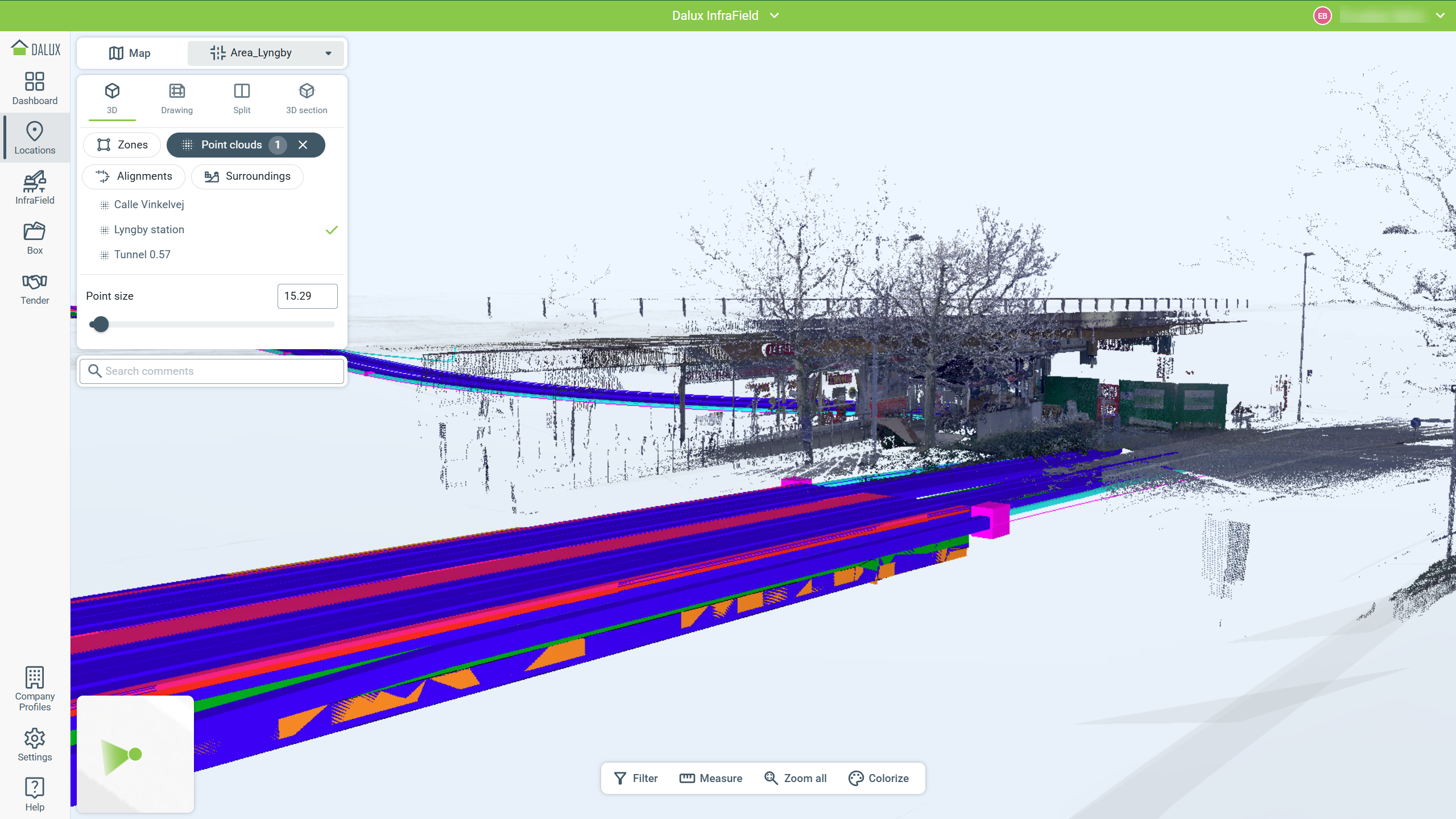

Punktskyer kan legges til kartet ved å velge dem i Punktskyer-filteret. Når de er valgt, vises de på kartet.

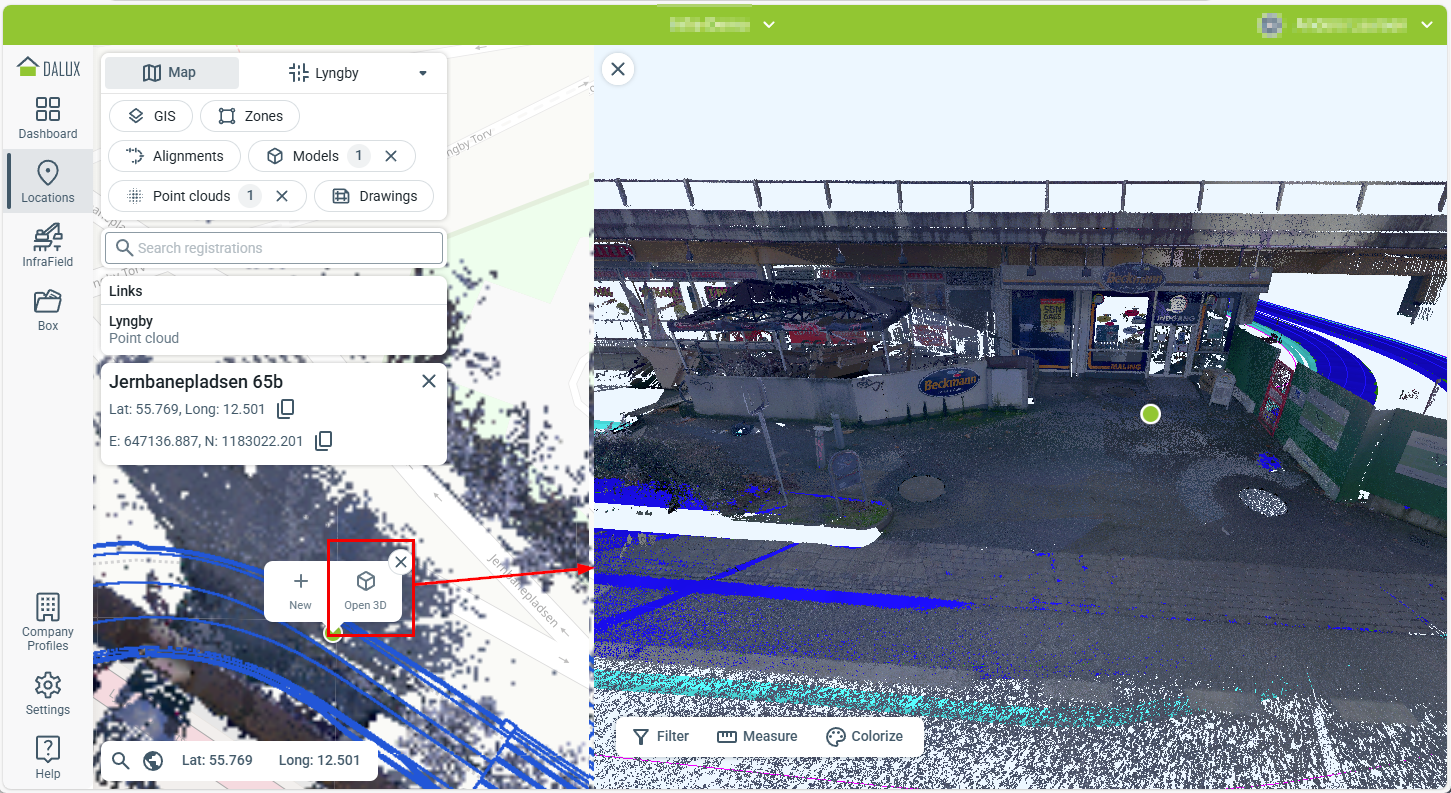

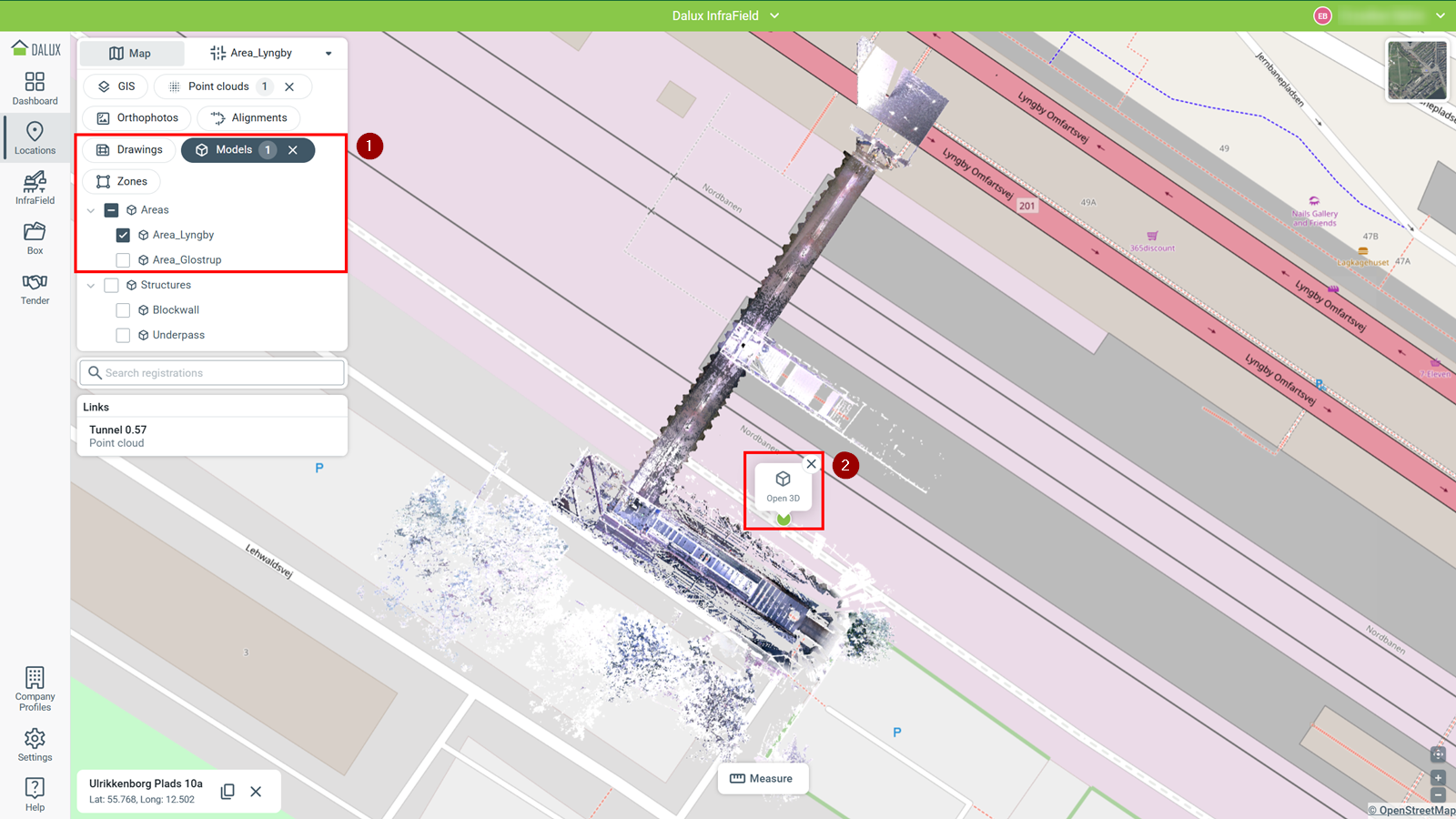

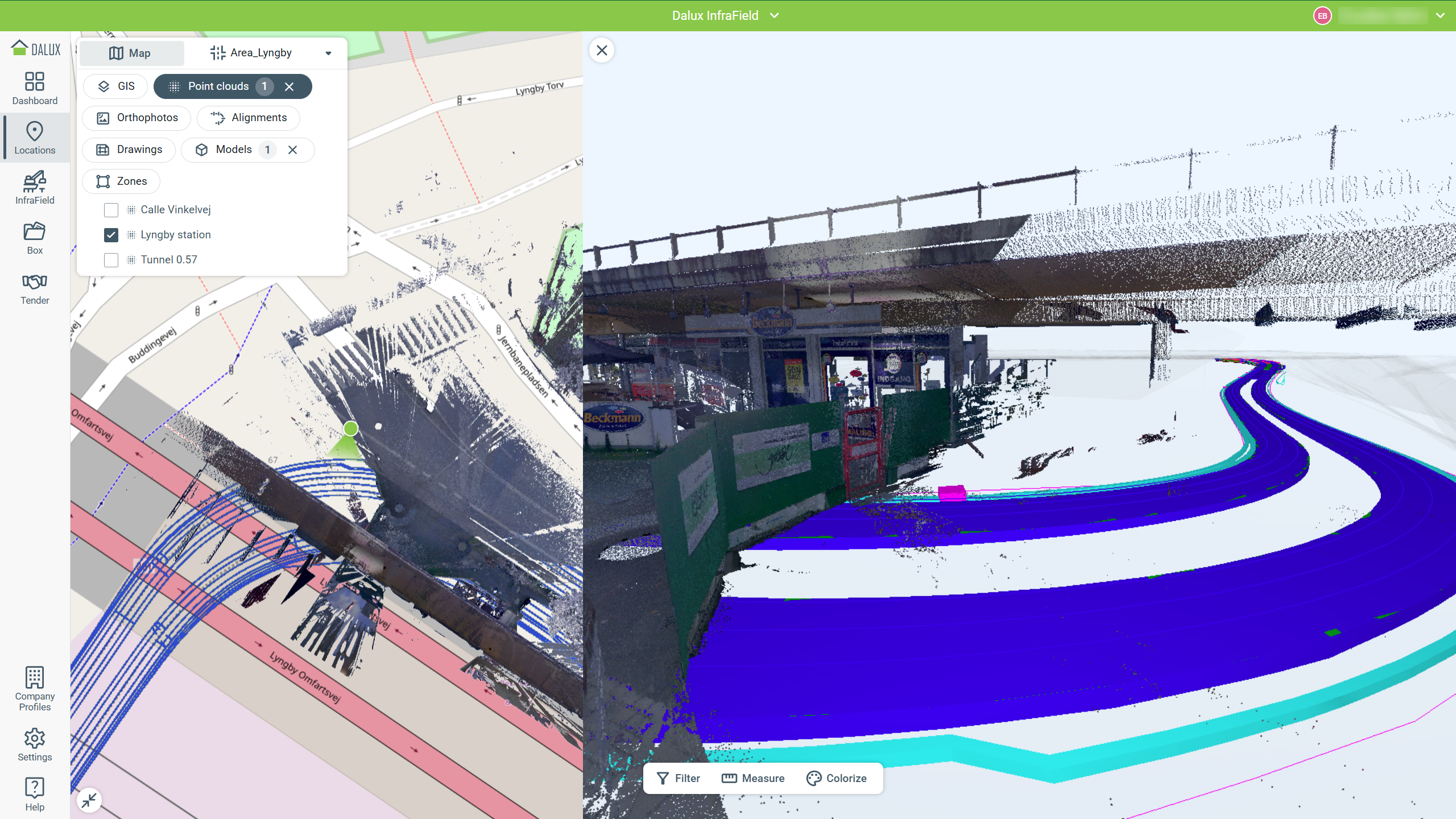

Når Modeller (1) også er aktivert, kan du klikke på kartet i punktskyen og velge Åpne 3D (2). Dette åpner punktskyen i en delt visning sammen med modellen. Du må velge minst én modell for å bruke dette alternativet.

3D-kartomgivelser

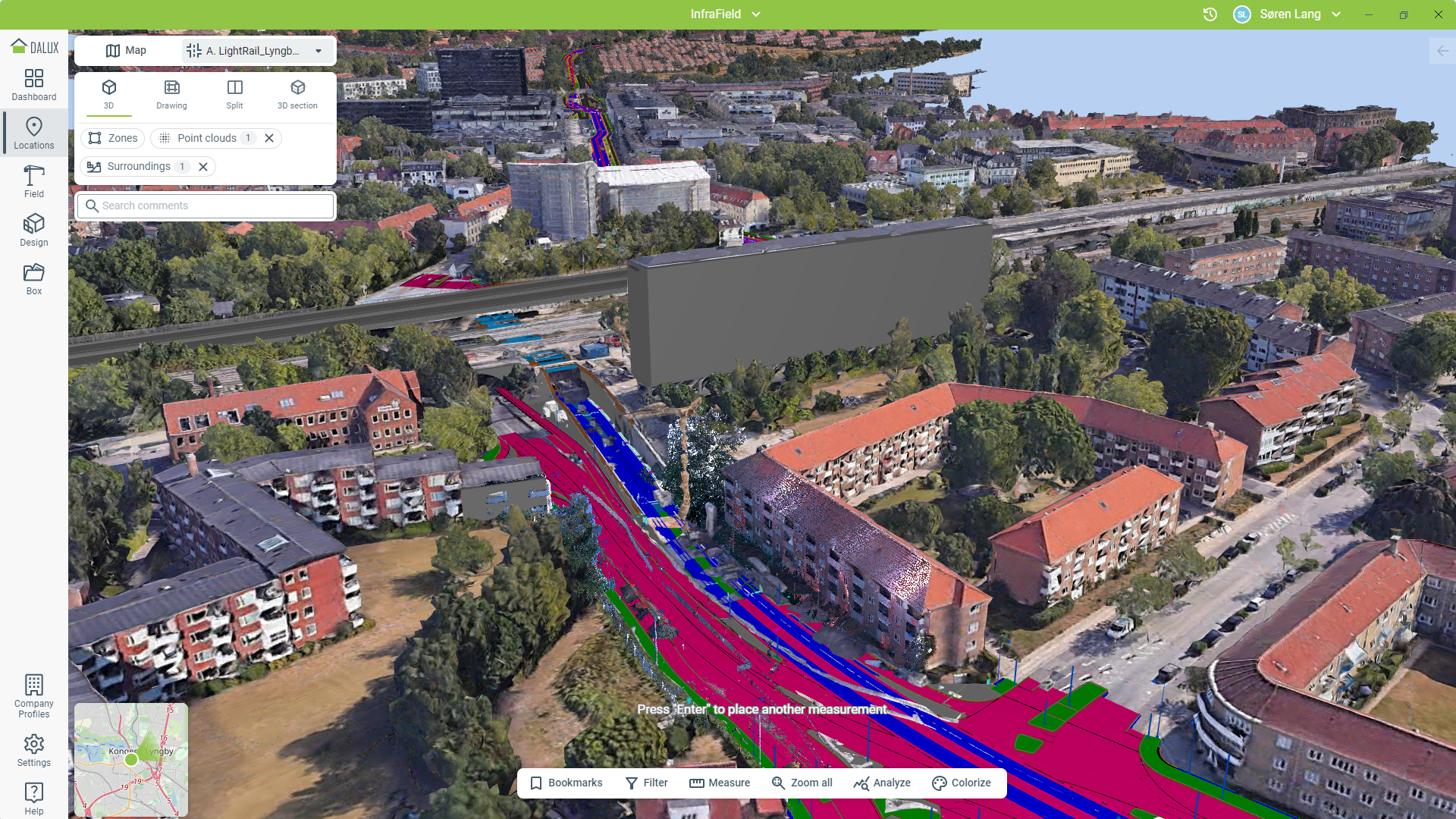

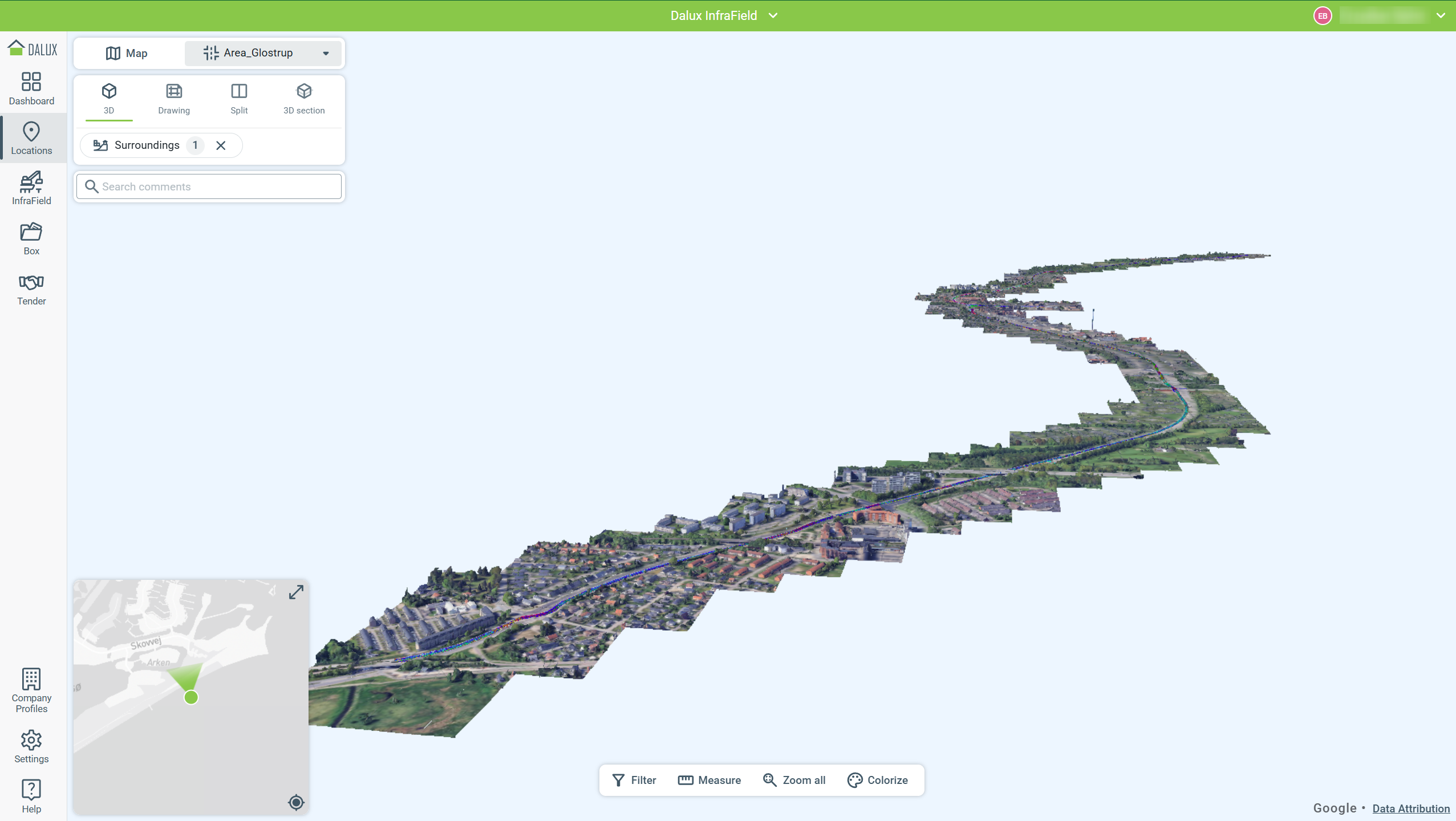

Se InfraField Pro-prosjektene dine i kontekst av den virkelige verden i 3D, med 3D-kart-funksjonen som finnes i Omgivelser.

Kombiner soner, punktskyer, modeller og 3D-kart for å få en realistisk representasjon av prosjektet ditt. 3D-kartet vil lastes inn som 3D-geometri. Du kan bruke måleverktøy for å måle mellom modellen din og 3D-kartet.
