Redusere skader på forsyningsanlegg med GIS

Skader på anlegg under bygging skjer ofte fordi oppdatert informasjon om forsyningsanlegg ikke når frem til teamene på stedet.

Dalux InfraField samler denne informasjonen i én mobiltilgjengelig plattform som gir sanntidsinnsyn og forbedrer sikkerhet, koordinering og effektivitet på stedet.

Utfordringen

Servicehendelser, som å ved et uhell treffe nedgravde gass-, vann- eller elektriske ledninger, kan oppstå fordi viktig informasjon om forsyningsanlegg ofte er spredt over 2D-tegninger, PDF-er og kontorbaserte GIS-systemer. Feltarbeidere har kanskje ikke sanntidstilgang til denne informasjonen og må noen ganger stole på utdaterte «as built»-dokumenter eller separate «permit to dig»-prosesser.

Dette kan føre til gjentatte skader, prosjektforsinkelser og sikkerhetsproblemer.

Hvordan Dalux InfraField løser det

Med Dalux InfraField kan byggeteam få tilgang til GIS-data direkte i Field ved å bruke en mobil enhet, noe som gjør det enklere å samle informasjon om ledninger fra flere kilder og organisere den i strukturerte GIS-lag.

Du kan sette opp et delt koordinatsystem for å holde alle datasett nøyaktig justert, og mobil tilgang lar teamene på stedet filtrere lag, velge forsyningsanlegg og vise viktige detaljer som dybde, materiale og eierskap i sanntid.

GIS-lag kan også kobles til digitale oppgaver, som arbeidsflyter for 'permit to dig', noe som hjelper med å automatisere og forbedre datainnsamlingen under prosjektarbeid. Denne metoden gjør tradisjonelle, kontorbaserte filer om til et mobilvennlig digitalt kart over ledninger som alle på stedet kan bruke.

Resultatet

• Reduser treff på anlegg og forbedre HMS med sanntidstilgang til verifiserte underjordiske data, slik at alle bruker samme informasjon og støtter et null-treff-miljø
• Få raskere godkjenninger for 'permit to dig' med automatiserte, geotaggede arbeidsflyter for mer nøyaktige feltdata
• Forbedre koordineringen med sanntidsoppdateringer, og hold landmålere, mannskap og team på anlegget samkjørt gjennom hele prosjektet

Integrering av GIS i InfraField

Dalux InfraField gjør statiske GIS-kontordata om til et verktøy på stedet som er synkronisert for alle i prosjektet.

For å gjøre data enklere å bruke i Field er det nyttig å samle GIS-informasjon fra forskjellige kilder, som nettselskaper, eldre målinger og nye GIS-systemer, alt på ett sted i prosjektet.

Når datalag er organisert på en klar og logisk måte, blir rå kartdata om til et enkelt, brukervennlig digitalt kart. Dette lar Field-team raskt slå opp underjordiske risikoer, håndtere spesifikke anlegg og gjennomgå relatert informasjon direkte på sine mobile enheter, uten å trenge avanserte GIS-ferdigheter.

Denne tilnærmingen sørger også for at eldre rør, fiberkabler og høyspenningsledninger, som kan mangle i nye design BIM-modeller, vises som et kartlag.

GIS-data i InfraField importeres som separate filer, og det anbefales å laste opp dataene til Dalux Box først, og deretter knytte dem til de relevante lokasjonene. Å bruke Box gjør versjonskontroll og distribusjon enklere.

Du kan lese denne artikkelen for å lære hvordan du legger til en GIS-fil i prosjektet ditt: Hvordan sette opp GIS og LandXML

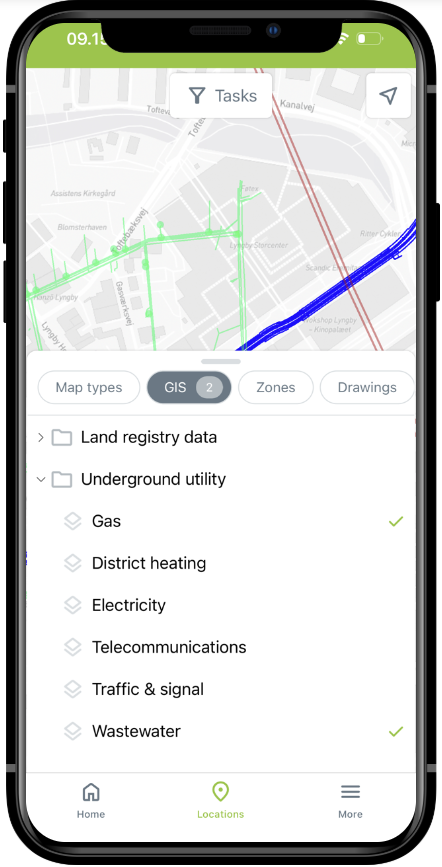

GIS-data kan organiseres i forskjellige grupper, slik at brukere enkelt kan filtrere og vise bare de dataene de trenger.

Teamene på stedet kan enkelt finne den informasjonen de trenger uten å måtte sortere gjennom for mye data.

Hvis du trenger å se informasjon fra flere lag samtidig, kan du slå på flere lag samtidig.

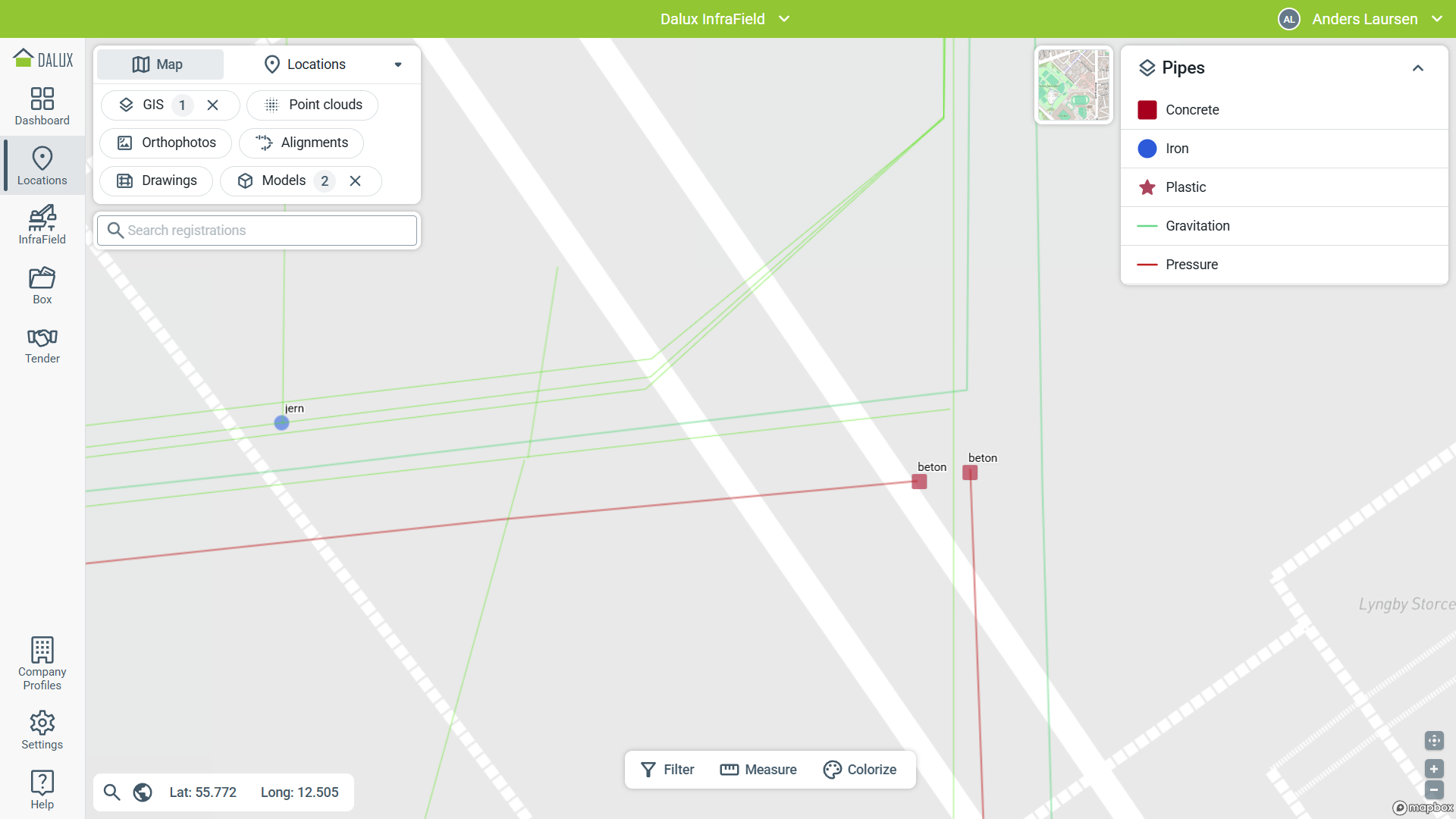

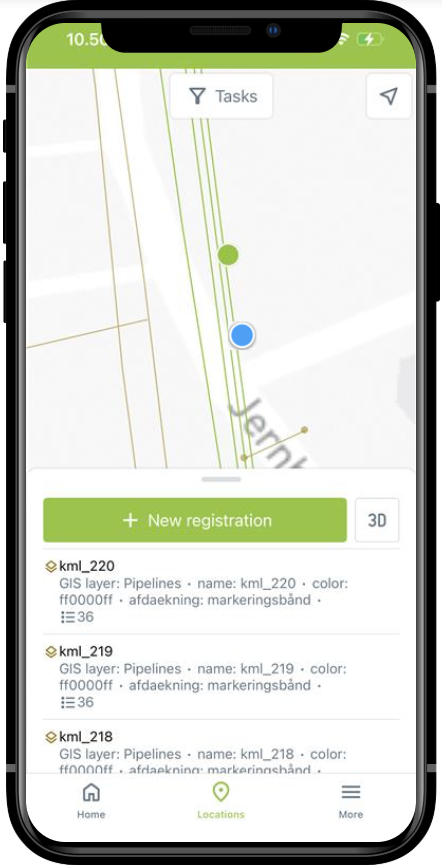

I motsetning til en PDF, lar disse lagene teamene på stedet samhandle direkte med GIS-dataene og se ekstra detaljer som materiale, dybde og eier rett på kartet. GIS i InfraField er også integrert direkte i kartvisningen og kan vises sammen med modeller, soner, linjeføringer og tegninger.

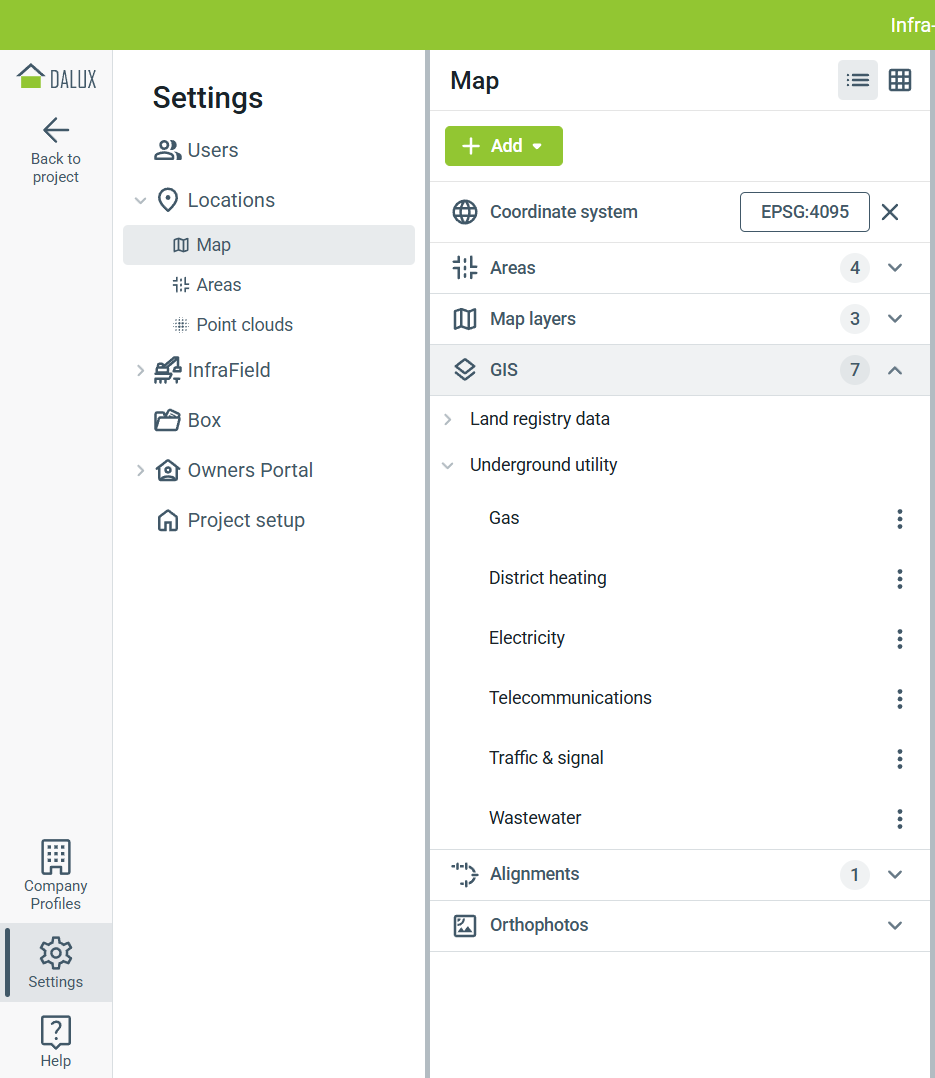

Prosjektadministratorer kan bestemme hvilke GIS-data som skal vises som standard, og tilpasse GIS-stil for å sikre en konsekvent visning for alle.

Dette gir teamene på stedet klare, oppdaterte, interaktive data i den konteksten de trenger.

Hvis GIS-dataene dine er i én stor fil og du ikke enkelt kan skille dataene, kan du formatere innholdet for å tydelig skille hva som er hva.

Les denne delen for å lære hvordan du formaterer GIS-dataene: Hvordan konfigurere GIS og LandXML.a

Sammenkobling av GIS-data med registreringer

Ved å koble GIS-data direkte til oppgaver i Dalux, kan relevant informasjon fylles inn automatisk, noe som eliminerer manuelle inntastingsfeil og betydelig øker hastigheten på opprettelse av oppgaver.

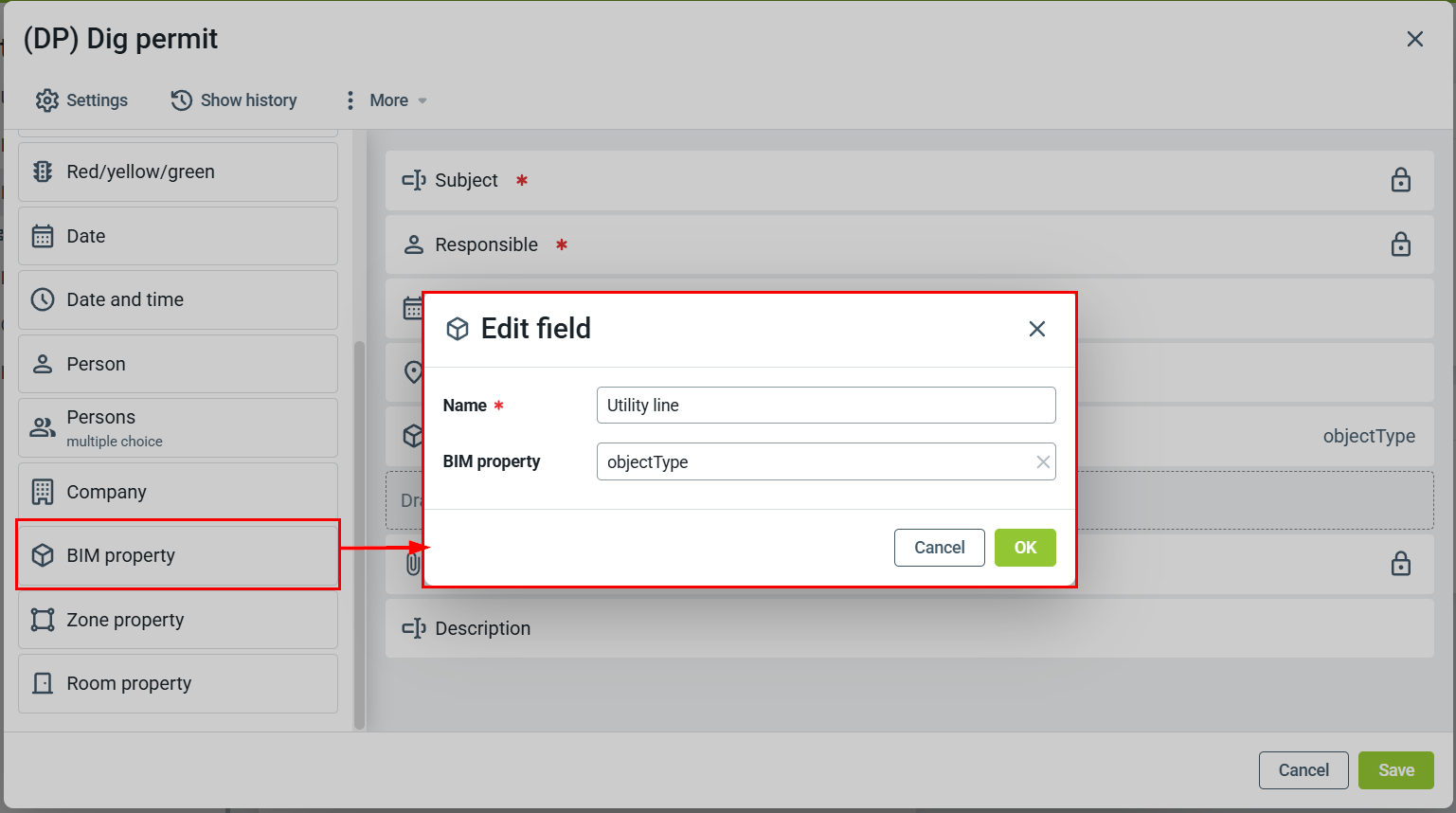

Som Dalux-administrator kan du konfigurere et spesifikt BIM-datafelt som henter data fra GIS-laget.

Les denne artikkelen for å lære hvordan du legger til en oppgavemal i prosjektet: Slik setter du opp oppgaver.

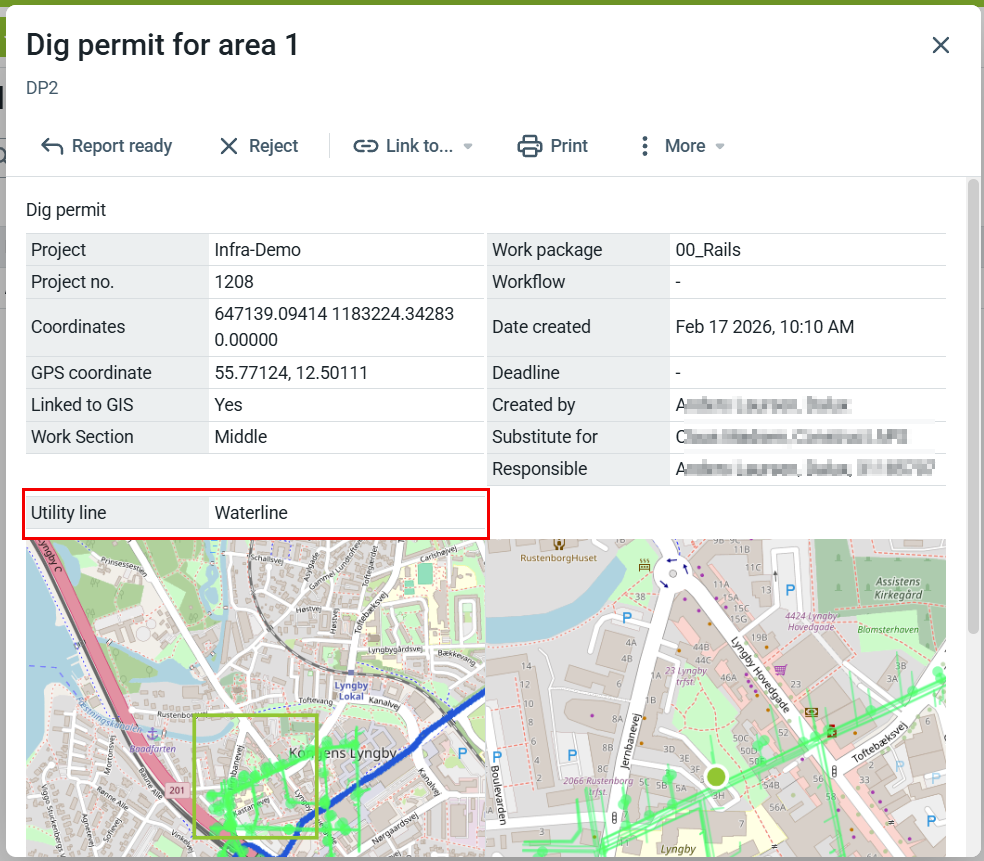

Når en bruker oppretter en oppgave og velger et GIS-lag i Dalux, fylles den relaterte informasjonen automatisk inn i de riktige feltene, noe som bidrar til å minimere manuell inntasting.

Fra statiske kart til handlingsbare data på stedet

Dalux InfraField gjør statiske GIS-kontordata om til et interaktivt verktøy på stedet som kobler informasjon om ledninger til oppgaver, godkjennelser og daglig drift.

• Pålidelig risikokontroll: GIS-lag gir feltteam konsekvent, oppdatert informasjon om forsyningsanlegg, noe som reduserer skader på forsyningsanlegg og forbedrer sikkerheten
• Forbedret koordinering: Mobil tilgang og sanntidsoppdateringer holder landmålere, mannskaper og team på anlegget samkjørt gjennom hele prosjektet
• Raskere, transparente godkjennelser: Arbeidsflyter for 'permit to dig' er geotaggede og integrert med GIS-data, noe som reduserer manuelle feil og fremskynder feltgodkjenninger
