Planlegging av jordarbeider og håndtering av skjæring og fylling

Planlegging av jordarbeider i jernbane- og veiprosjekter bruker ofte utdaterte terrengmodeller og manuelle oppdateringer delt via e-post eller mapper. Ettersom forholdene på anleggsplassen endres raskt, kan dette føre til avvik mellom designplaner og faktiske forhold, noe som igjen kan føre til unøyaktige mengdeberegninger og prosjektforsinkelser.

Dalux InfraField muliggjør kontinuerlige oppdateringer av oppmålingsmodeller, slik at teamene kan sammenligne det aktuelle terrenget med planlagte overflater på en delt plattform. Dette sørger for at planleggingen av jordarbeider er nøyaktig og gjennomsiktig.

Utfordringen

I tradisjonelle prosjekter er mengder for jordarbeid avledet fra flere separate datakilder:

• Designmodeller og linjeføringsfiler
• Periodiske terrengmodeller fra oppmåling
• PDF-snitt og profiler
• Excel-baserte volumoppsummeringer

Denne informasjonen deles ofte via e-post, delte mapper og utskrevne tegninger, og oppdateringer gjøres manuelt. Som et resultat kan team bruke utdaterte terrengdata, ha begrenset innsikt i endringer, stole på inkonsistente mengdeestimater og oppdage volumavvik sent i prosessen. Dette kan føre til usikkerhet i planleggingen av jordarbeider og ressursallokering etter hvert som utgravingen pågår.

Hvordan Dalux InfraField løser det

Dalux InfraField tilbyr et sentralisert system for å lagre og administrere terrengmodeller og referanseflater.

Oppdaterte oppmålingsdata fungerer som hovedkilden for å beregne mengder på nytt gjennom hele prosjektet.

Dette sikrer mer nøyaktige skjærings- og fyllingsberegninger, raskere oppdagelse av avvik og bedre planlegging av maskiner, transport og materialbruk.

Planleggingsteam begynner med å importere essensielle datasett for mengdeberegninger:

• Eksisterende terrengmodell
• Design- og formasjonsflater
• Linjeføringer

Alle datasett oppbevares i ett koordinert miljø, noe som reduserer behovet for separate filsystemer og sikrer at beregningene bruker konsistente, godkjente data.

Resultatet

Med Dalux InfraField får du:

• Sentraliserte terrengmodeller og planleggingsdata hjelper infrastrukturprosjekter å gå fra sporadisk, dokumentbasert planlegging til kontinuerlig digital styring.
• Nøyaktigheten forbedres, og planleggingens pålitelighet styrkes for utgravings- og jordarbeidsaktiviteter.
• Risikoen for uventede volumendringer reduseres, og dette skaper et strukturert og skalerbart grunnlag for mer forutsigbar styring av jordarbeider i jernbane- og veiprosjekter.

Beregning av skjæring og fylling for jordarbeider

Ved å bruke Mengde-funksjonen i Dalux InfraField beregner feltingeniøren skjæring og fylling ved å sammenligne eksisterende terreng med formasjonsoverflaten.

Dette gjøres ved å opprette overflater i Dalux basert på:

• det eksisterende terrenget (basert på oppmålingsdata)
• formasjonsoverflaten (det tiltenkte endelige jordarbeidsnivået)

Formasjonsnivået kan importeres enten som en terrengmodell hvis tilgjengelig, eller genereres ved å velge BIM-elementer fra din designmodell.

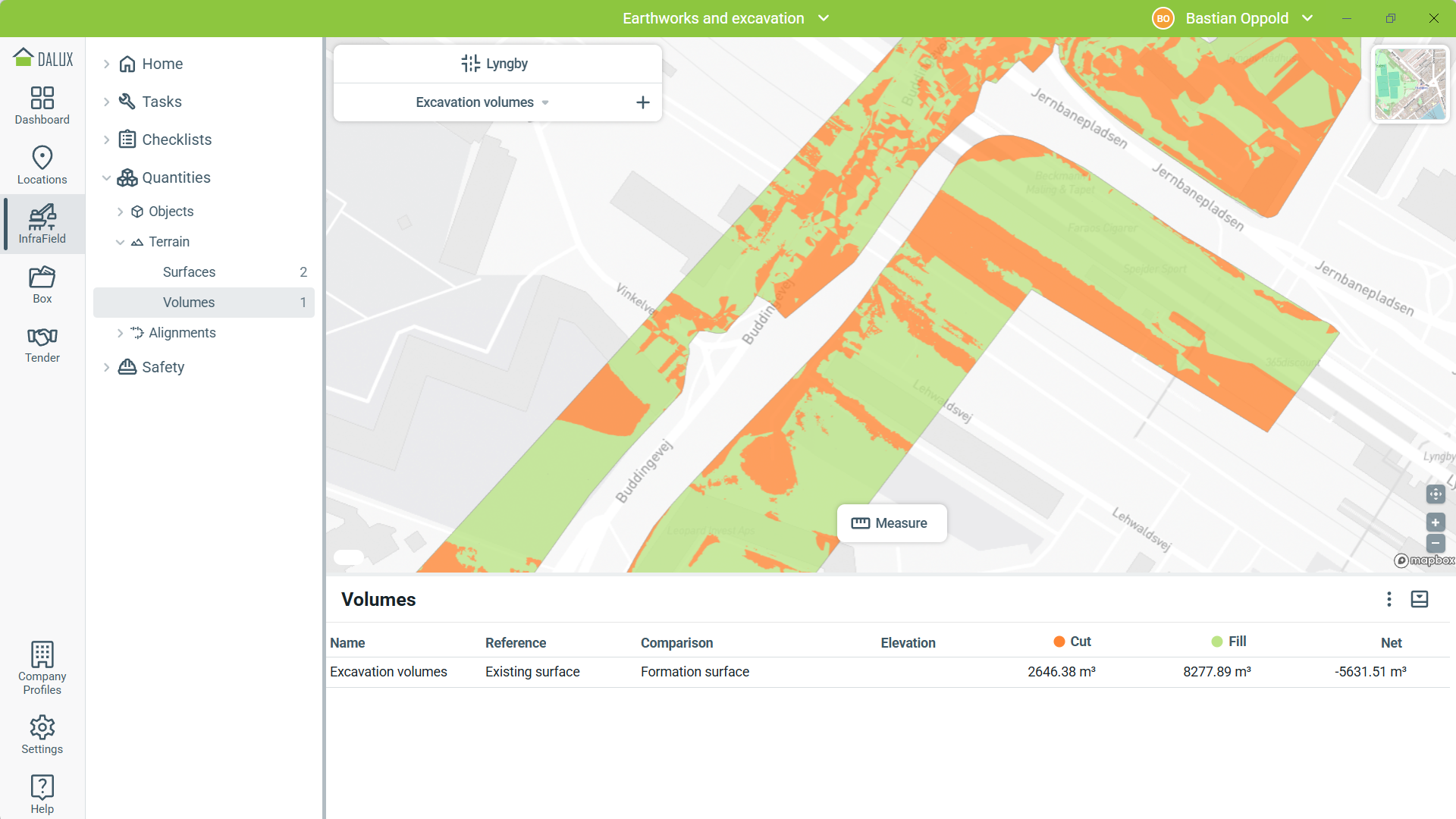

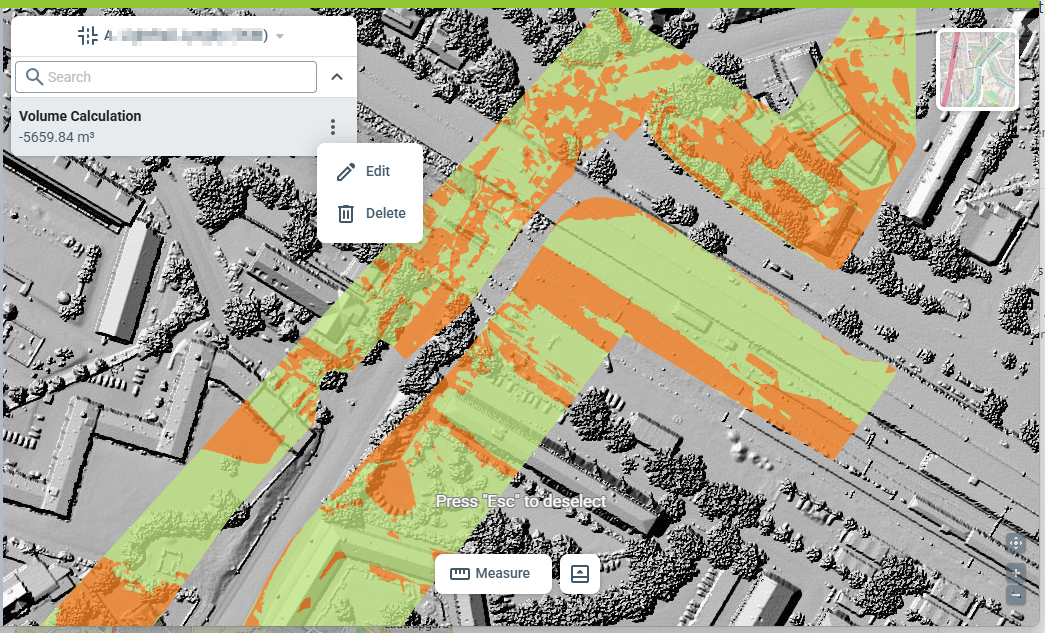

Dalux sammenligner de to overflatene og viser en tydelig oppsummering av skjærings- og fyllvolumer for det valgte prosjektområdet. Dette hjelper anleggsingeniører med raskt å se det overordnede behovet for utgraving og fylling.

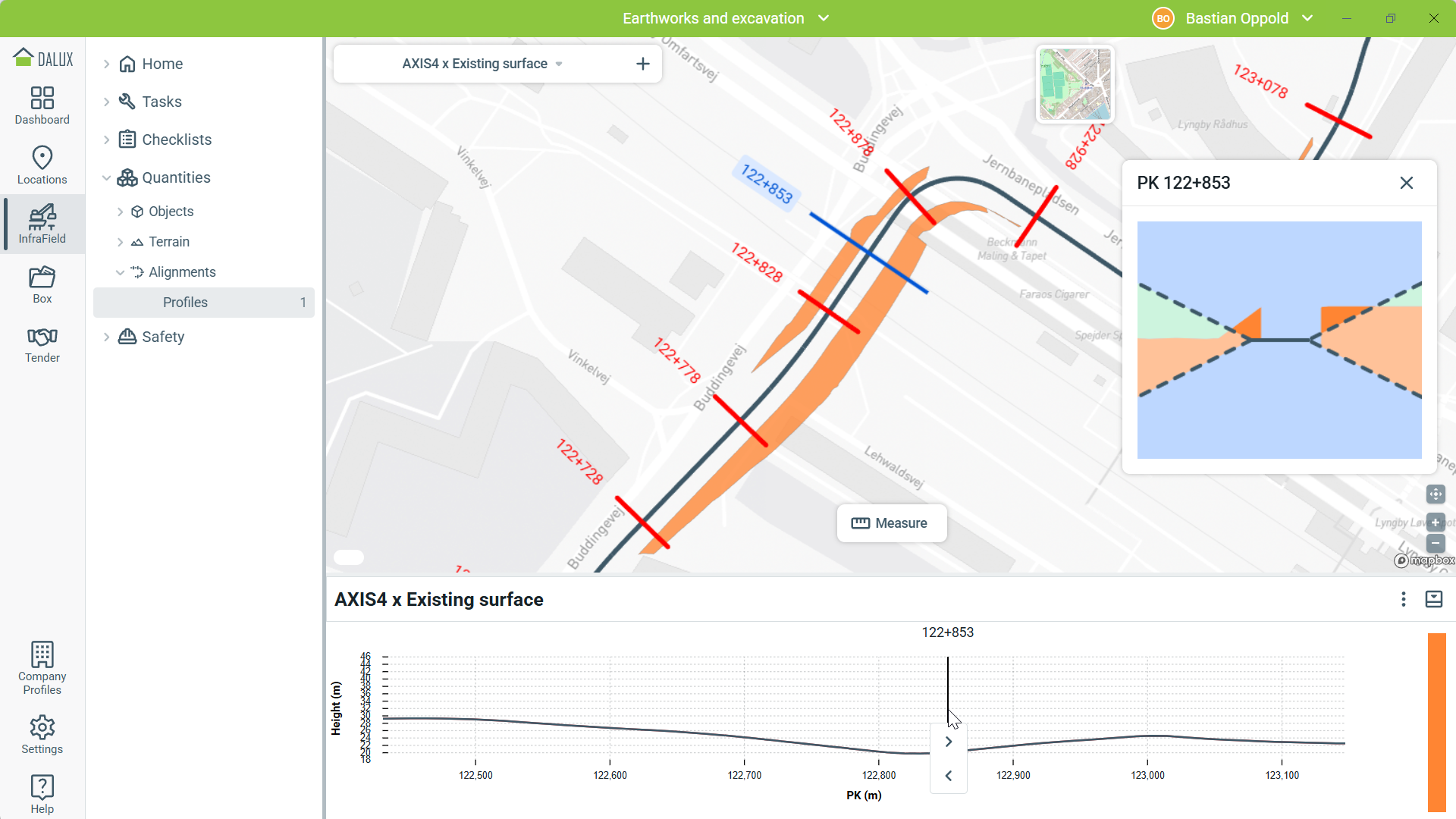

Linjeføringsdata kan kombineres med terrengdata for å lage en profilberegning.

Profilen visualiserer skjæring og fylling langs stasjonering og kan inkludere skjærings- eller fyllingskråninger, og gir en klar oversikt over hvor utgraving eller fylling kreves.

Dette støtter fasevis planlegging, ressursallokering og produksjonsovervåking langs korridoren.

Du finner trinnvise instruksjoner for hvordan du bruker Mengde i denne artikkelen: Hvordan bruke Mengde i InfraField

Pågående sammenligning av terreng og design

I InfraField kan du jevnlig oppdatere og laste opp nye versjoner av terrengmodeller, slik at alle områder viser de mest aktuelle forholdene på stedet. Mengder gjør det mulig for anleggsingeniører å kontinuerlig sammenligne disse oppdaterte terrengmodellene med design- og formasjonsnivåene.

Denne sammenligningen lar team oppdage potensielle problemer tidlig, for eksempel avvik fra planlagte nivåer eller problemer med formasjonsnivåer. Det er spesielt nyttig i viktige områder som underganger og brupåkjørsler, overgangssoner mellom skjæring og fylling, og der dreneringssystemer kobles sammen.

Tidlig innsikt gjør det enklere å foreta rettidige justeringer, noe som bidrar til å forhindre at feil påvirker senere byggefaser.

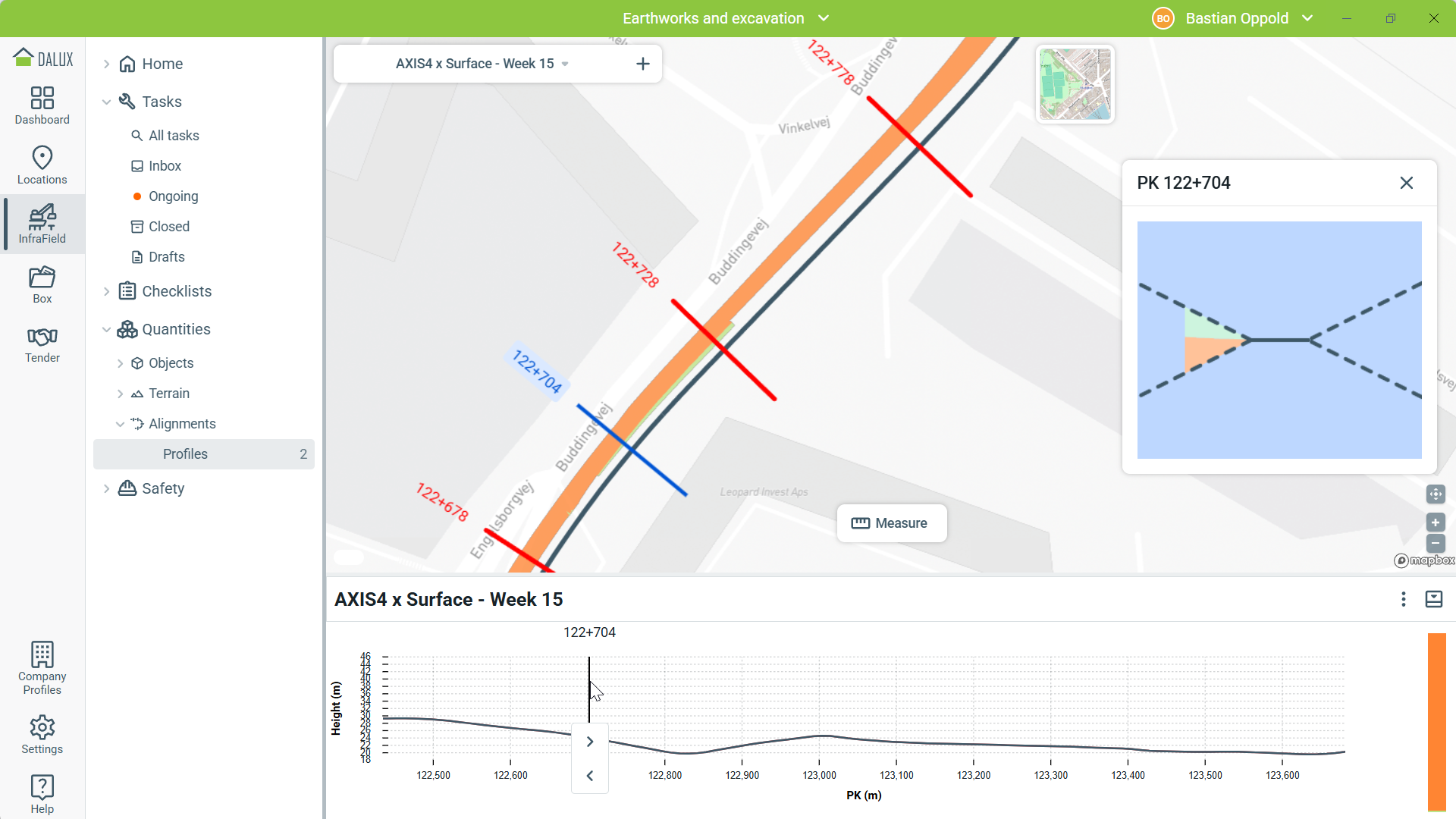

Med hver oppdatert terrengmodell kan en overflate opprettes med bare noen få klikk og umiddelbart sammenlignes med formasjonsnivåer og linjeføringer, slik at du konsekvent kan utføre skjærings- og fyllingsberegninger etter hvert som prosjektet skrider frem.

Å holde terrengversjoner oppdaterte gir deg en nøyaktig digital registrering av stedets utvikling, som hjelper med å spore fremdriften i utgravingen over tid. Regelmessige oppdateringer gir også bedre innsikt i maskinbruk, materialtransport og fordeling, og gjør det enklere å oppdage eventuelle avvik fra planlagte formasjonsnivåer eller forventede volumer før de påvirker senere byggefaser.

Fra statiske estimater til kontinuerlig mengdekontroll

Dalux InfraField samler terreng- og designdata i én plattform, noe som gjør det enklere å få nøyaktige, oppdaterte skjærings- og fyllingsberegninger basert på pågående forhold på stedet.

Dette kan bidra til bedre planlegging av jordarbeider, styring av ressurser og å oppdage eventuelle problemer tidlig.

Fordelene ved å bruke InfraField for planlegging av jordarbeider og håndtering av skjæring og fylling er:

• Å ha alle terreng- og designdata på ett sted sikrer at mengdeberegninger er både konsistente og nøyaktige
• Regelmessige oppdateringer gjør det mulig å raskt oppdage endringer og overvåke fremdriften i utgravingen
• Nøyaktig volum- og profilinformasjon hjelper med ressursbruk og planlegging for hver byggefase
