Dalux InfraField lar deg vise og administrere GIS-data og LandXML-filer direkte på prosjektenes kart.
Dette integrerer design, oppmåling og virkelige koordinater i én enkelt visning, og hjelper team med å navigere og annotere infrastrukturprosjekter.
For en oversikt over støttede dataformater, les denne artikkelen: Støttede dataformater i InfraField.
Brukerrettigheter
For å opprette, slette eller endre GIS-data må du ha rollen som prosjektadministrator eller være en del av en brukerdefinert brukergruppe med tillatelse til å vise og redigere områder, bygninger og lokasjoner.
GIS og LandXML
Sørg for at koordinatsystemet er konfigurert før du laster opp filer, da alle lastede filer vil bli posisjonert automatisk og ikke kan justeres manuelt. Du kan lese mer i denne artikkelen: Slik setter du opp koordinatsystemer

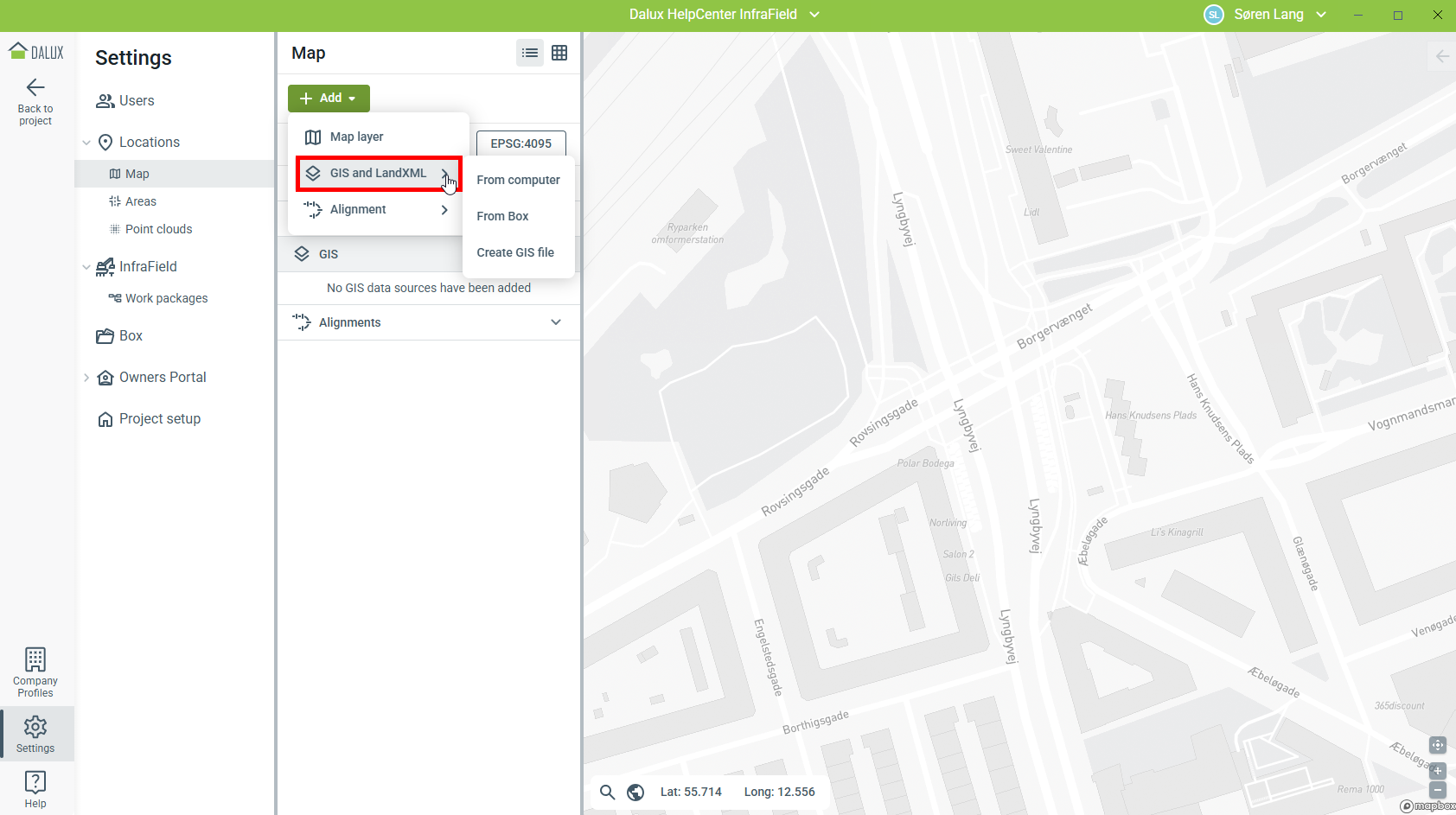

For å laste opp GIS- eller LandXML-filer til prosjektet, gå til
Innstillinger
Lokasjoner
Kart
Tilføy
Kartlag:
Du kan legge til GIS-data fra datamaskinen din, Box, eller ved å opprette GIS-data direkte i InfraField.
Støttede formater er: GML, KML, KMZ, LandXML og SHP (komprimert).
Last opp fra datamaskinen eller Box
Når du laster opp filer fra Box i et prosjekt med flere filområder, vil bare filer som er godkjent til Publiserte filer være synlige for sluttbrukere i Lokasjoner. Dette gjelder også når du laster opp en fil fra din PC og deretter legger den til i Box.

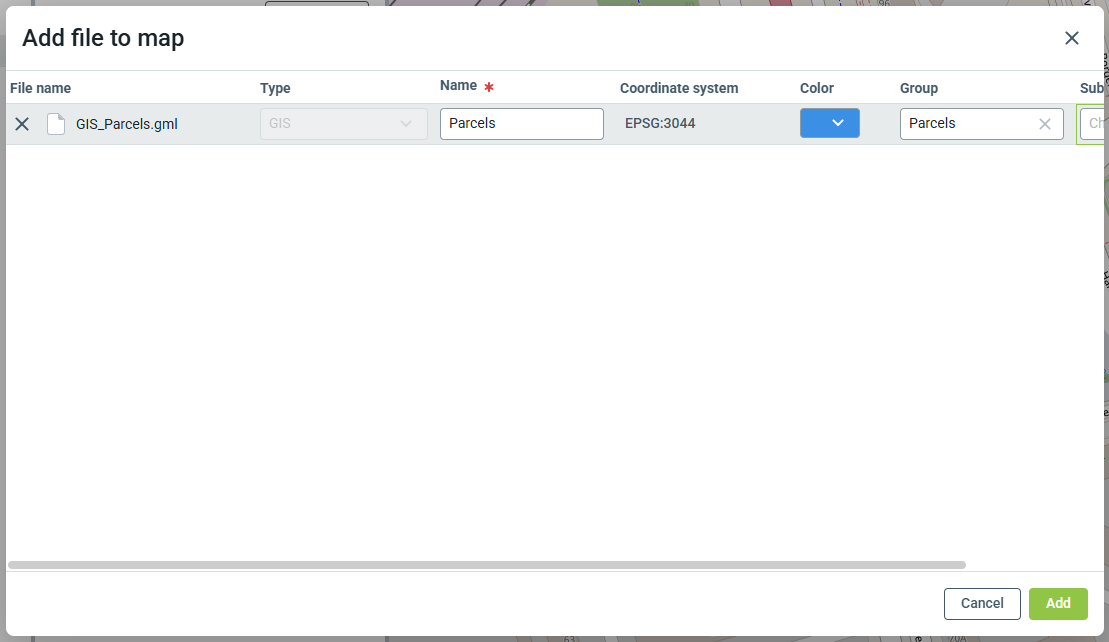

Når du legger til GIS, må du fylle inn informasjon om filen.
Navn: Navnet som vises i Lokasjoner.
Koordinatsystem: Hvis filen inneholder et koordinatsystem, vil det vises her. Hvis det ikke vises noe koordinatsystem, vil filen bruke standardkoordinatsystemet fra prosjektet.
Notat
Ikke endre denne verdien; hvis koordinatsystemet er forskjellig fra det som brukes i prosjektet, vil Dalux konvertere koordinatene når filen lastes opp.
Farge: Dette vil sette standardfargen for GIS-dataene.
Gruppe: Brukes til å kategorisere GIS i mapper i Lokasjoner-modulen.
Undergruppe: Brukes til å kategorisere GIS i undermapper i Lokasjoner-modulen.
Filer må behandles før dataene vises for sluttbrukeren i Lokasjoner.

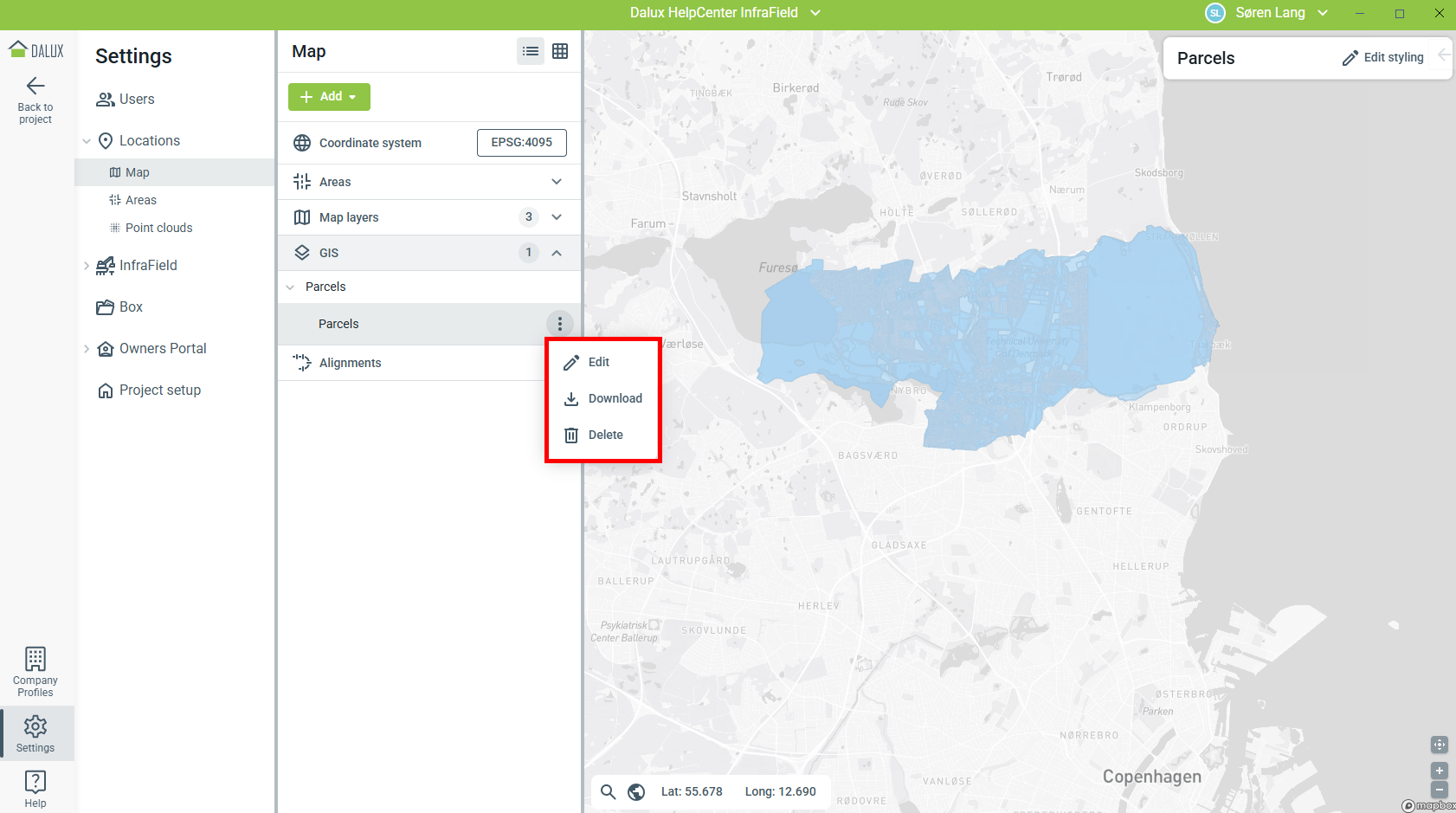

Klikk
Rediger
Last ned eller
Slett filen.
Å slette filen uten å laste den opp til Box vil permanent fjerne den fra prosjektet, og den kan ikke gjenopprettes. Sørg for at du laster ned nødvendige data før du fortsetter med sletting.
Opprett GIS-fil

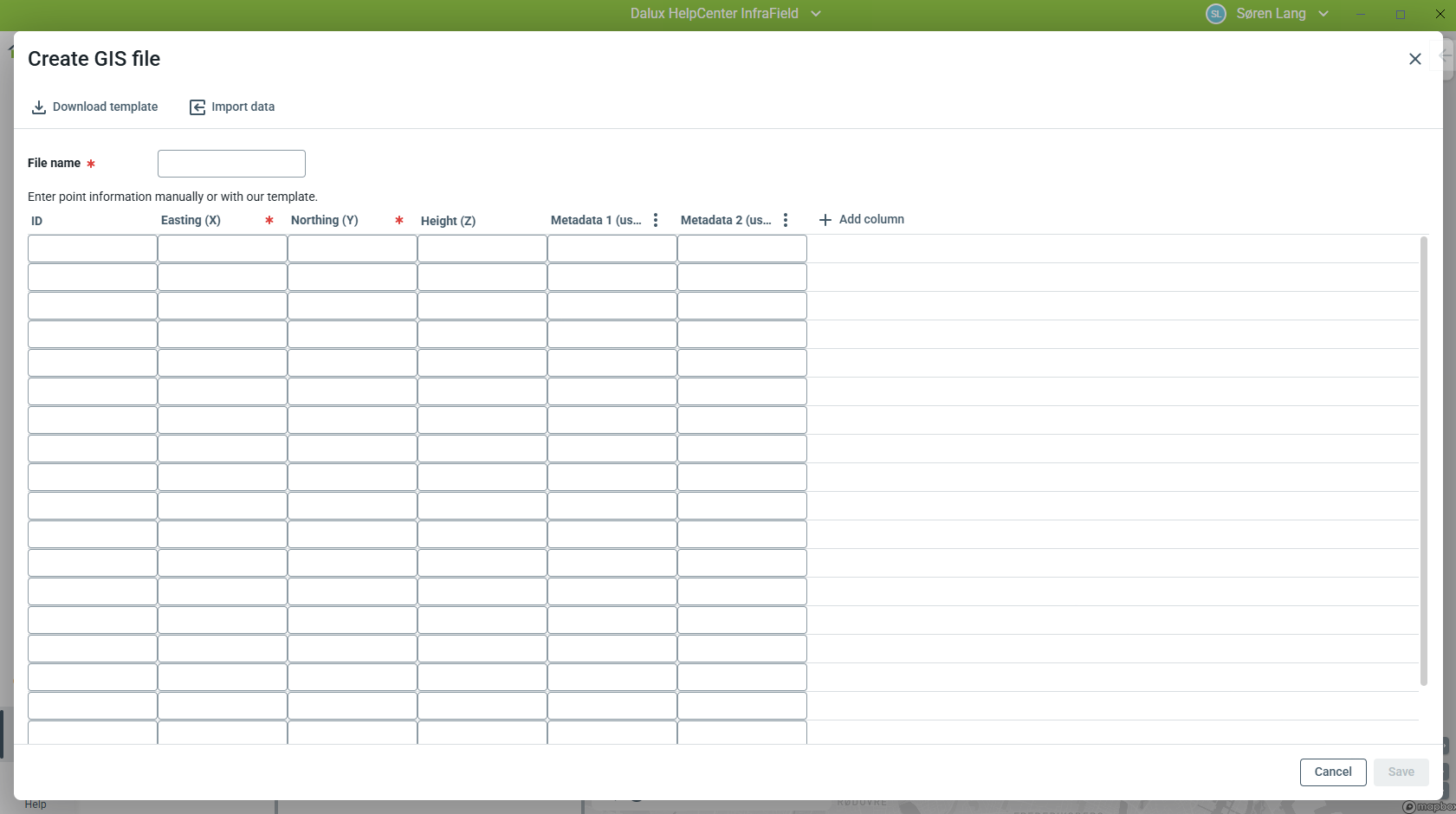

Dette alternativet lar deg generere GIS-data fra en tekst- eller CSV-fil.
Du kan enten skrive inn data direkte i vinduet eller laste ned malen lokalt, fylle den med informasjon og importere dataene.
Dette lar deg lage punktdata direkte i Dalux som behandles som alle andre GIS-data.
For øyeblikket støttes kun punkter.
Standard: på

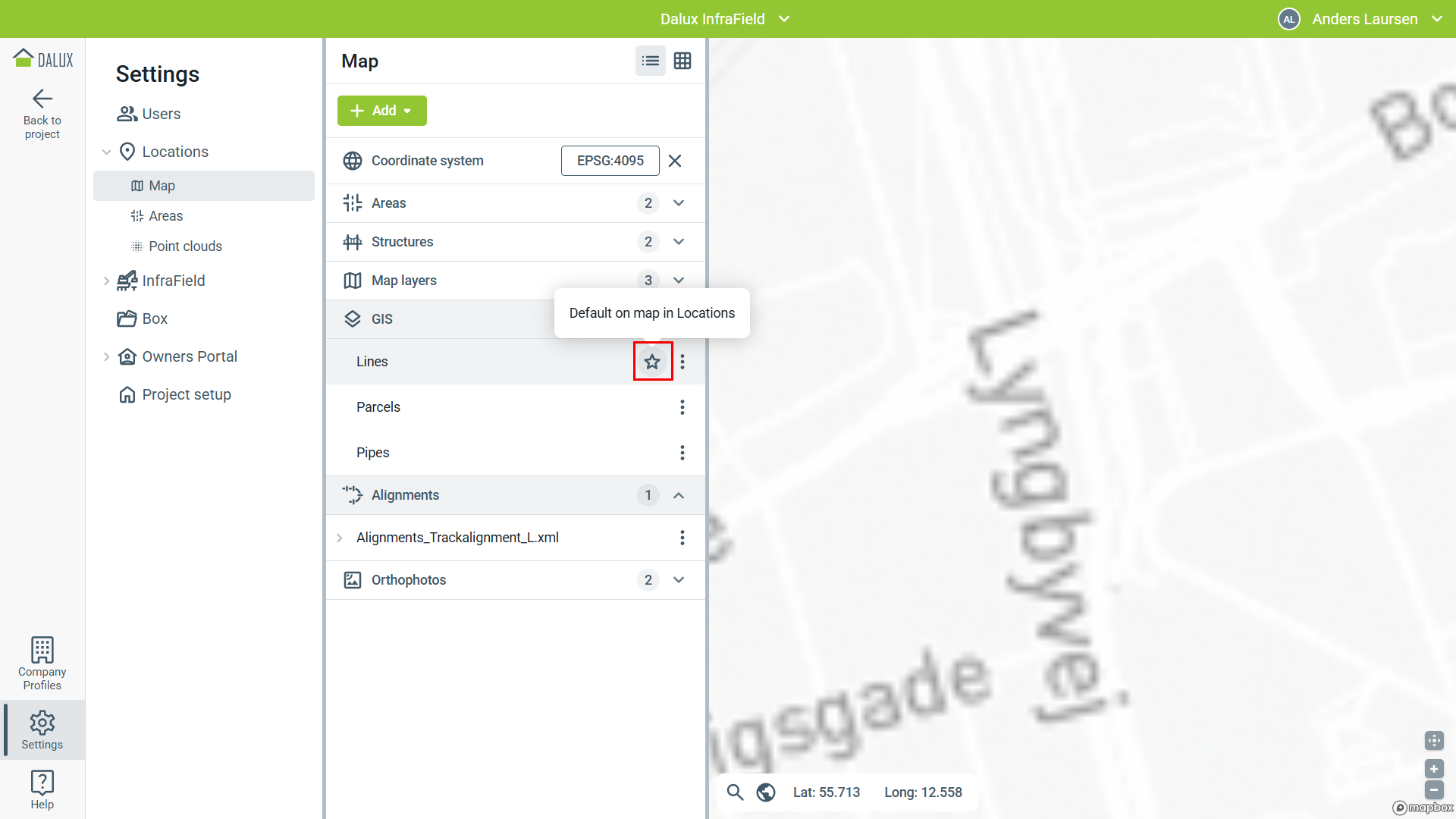

En GIS- eller LandXML-fil kan settes som synlig for alle brukere som standard.
Velg stjernen ved siden av filnavnet for å aktivere dette, og dataene vil automatisk vises når brukere åpner kartvisningen.
GIS-styling

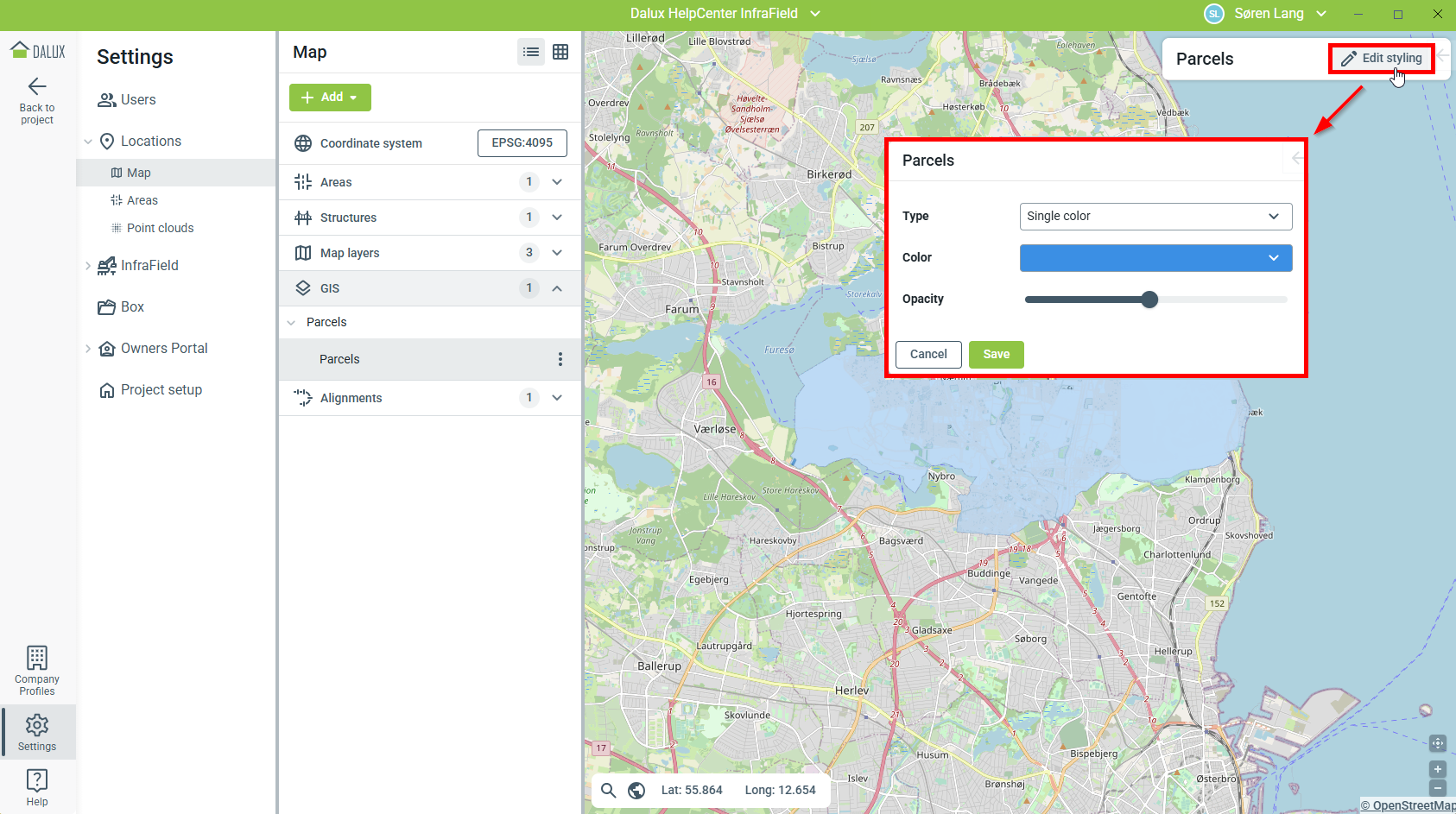

Etter at en GIS-fil er tilføyet, kan du justere styling og utseende for sluttbrukerne.

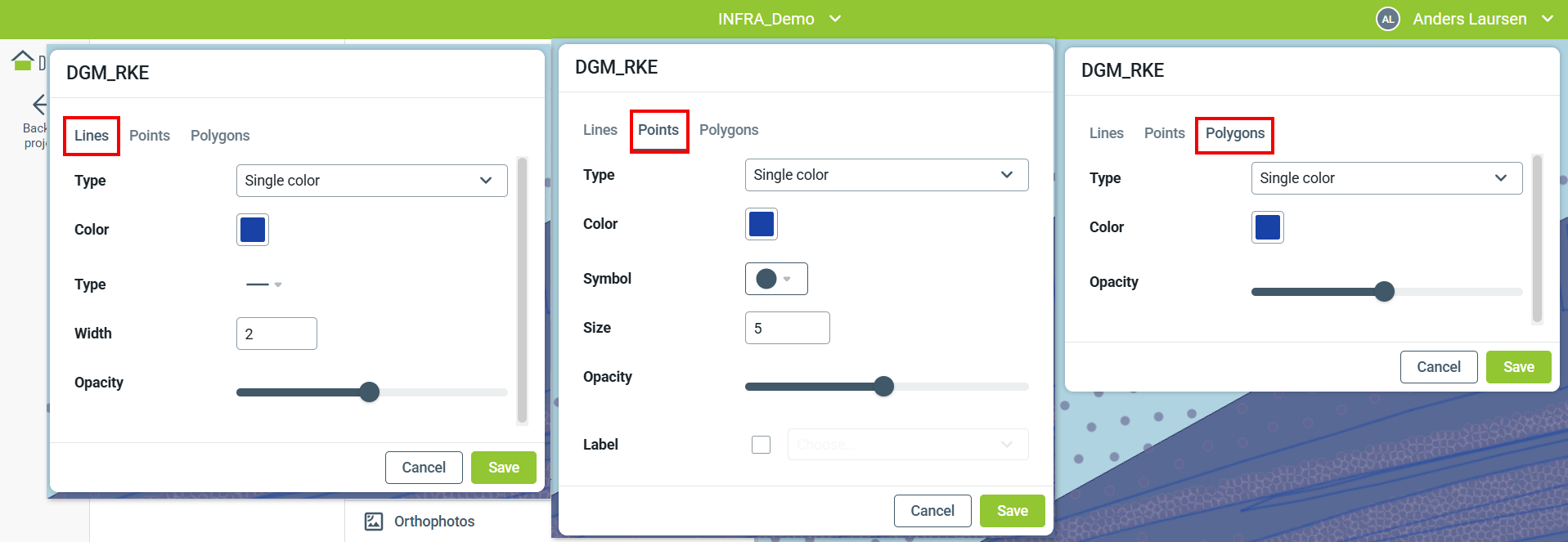

Når du styler GIS-elementer, kan du velge mellom linjer, punkter eller polygoner, avhengig av geometritypene som finnes i GIS-filen.
Merk at eventuell styling bare vil påvirke den for øyeblikket valgte filen.
Linjer kan styles etter farge, linjetype og bredde, som alle kan variere basert på den valgte typen (se nedenfor). Opasitet brukes jevnt på alle linjer, uavhengig av type.
Punkter kan styles etter farge, symbol og størrelse, som også kan variere etter type.
Opasitet brukes konsekvent på alle punkter, uavhengig av type.
Etiketter kan valgfritt vises basert på en valgt egenskap.
Polygoner kan styles etter farge, som kan variere etter type.
Opasitet brukes jevnt på alle polygoner, uavhengig av type.
Type
Du kan velge én av tre typer: Enkelfarge, Kategorisert eller Gradert, som vil avgjøre hvordan data vises for brukerne.
Opasitet og etiketter påvirkes ikke av dette valget og vil bli anvendt konsekvent.
Enkelfarge:
Alle elementer har samme utseende.

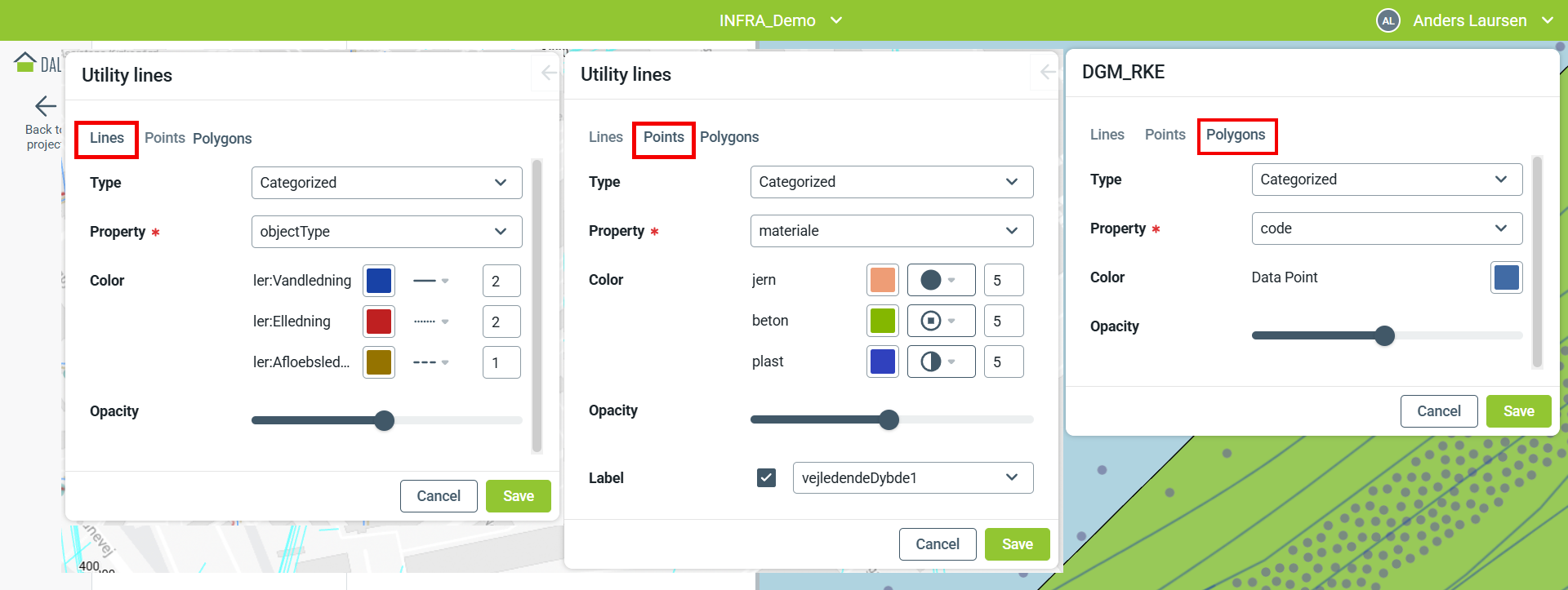

Kategorisert
Elementenes utseende er basert på en egenskapsverdi fra GIS-filen. Hver egenskap kan ha sin egen farge, type/symbol og tykkelse/størrelse.

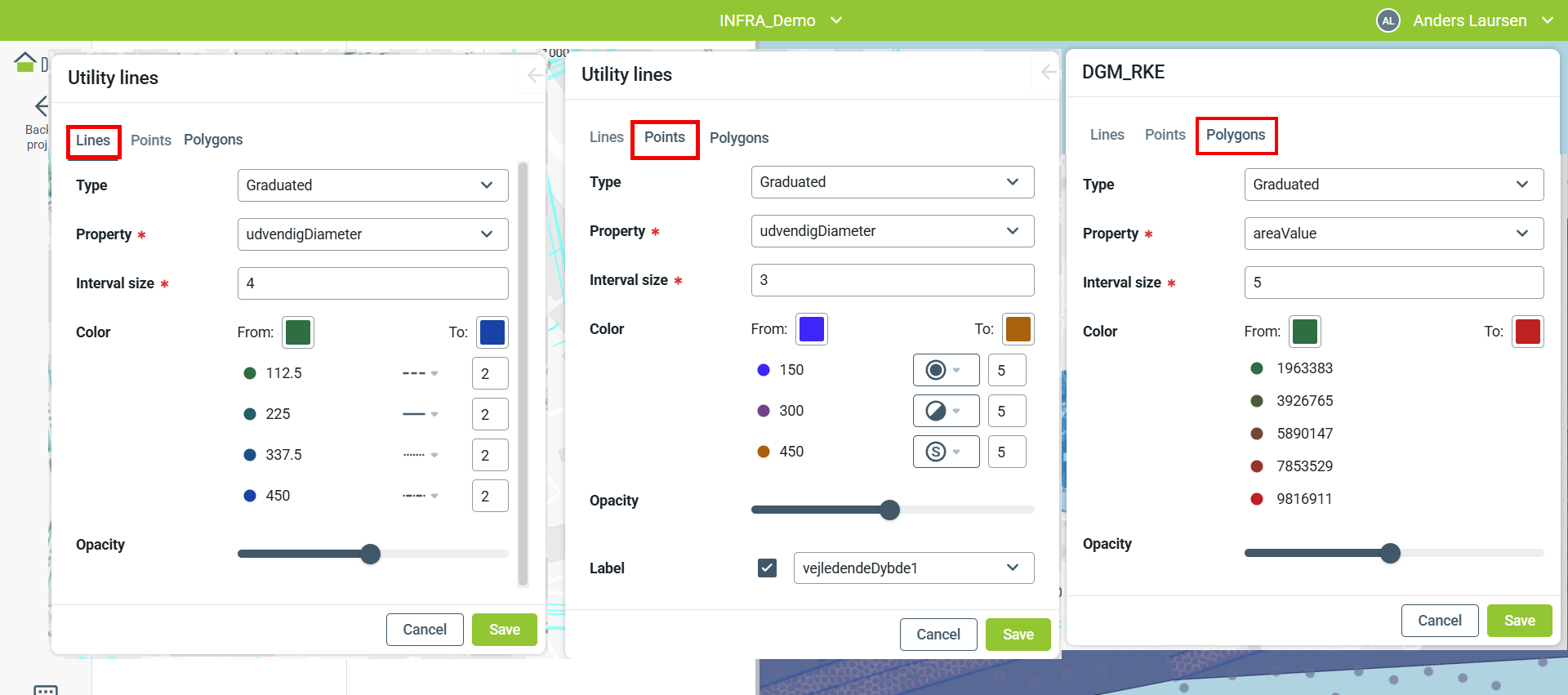

Gradert
Elementenes utseende er basert på en egenskapsverdi fra GIS-filen innenfor et egendefinert intervall.
«Intervallstørrelse» bestemmer antall kategorier og verdienes rekkevidde.
«Fra»-fargen brukes på den laveste verdien, og «Til»-fargen på den høyeste.
Fargene for intervallene imellom danner en gradient, der hvert intervall har sin egen type/symbol og tykkelse/størrelse.
Les mer
Hvis du vil lære mer om bruk av kartet i InfraField, les disse artiklene:
