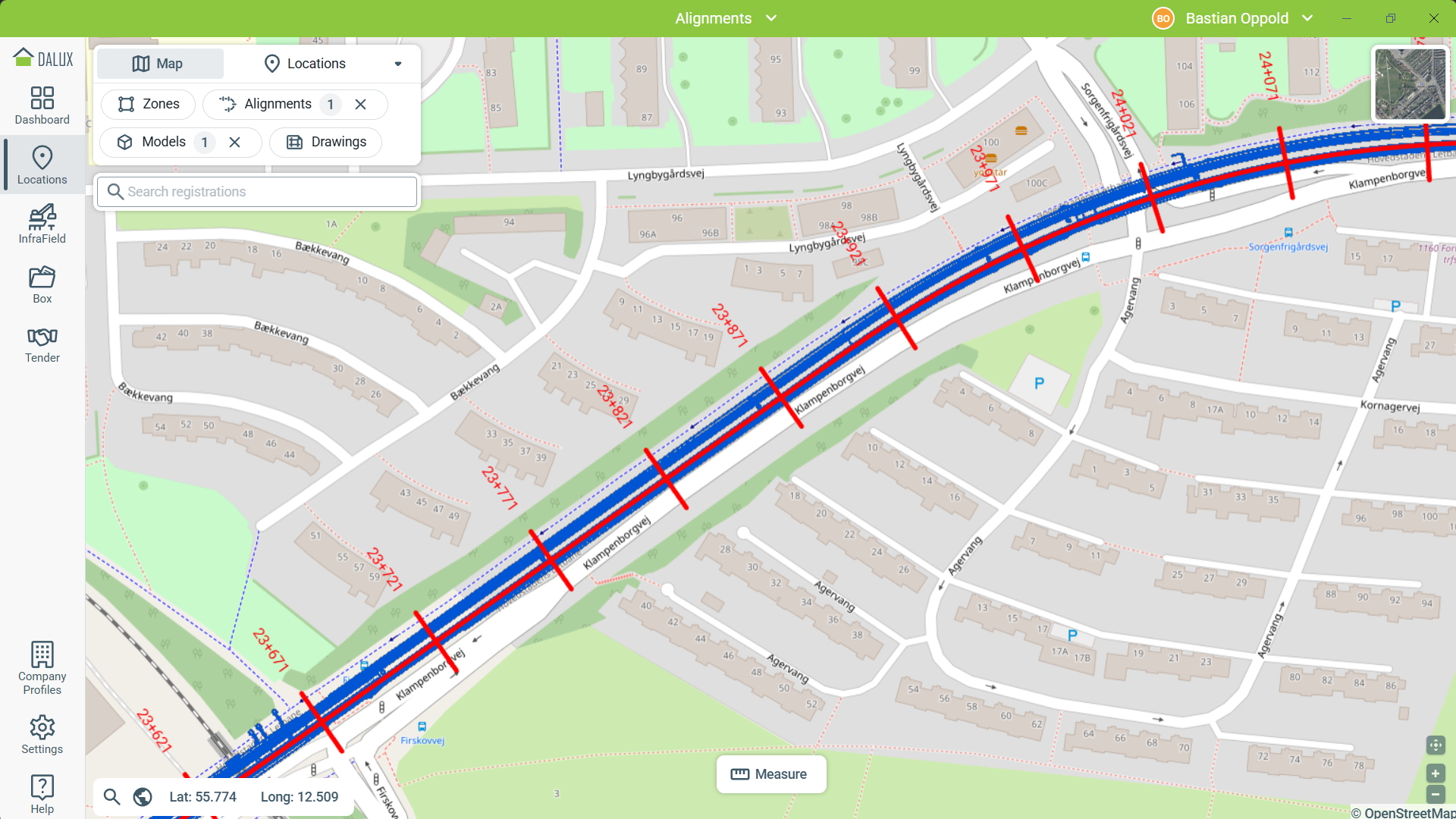

Linjeføringer er en viktig del av lineære infrastrukturprosjekter, for eksempel jernbane eller vei.
I Dalux kan de brukes til å legge til stasjonering, opprette linjejusterte soneseksjoner, beregne mengder og mye mer.
Linjeføringer kan lastes opp som en LandXML-fil eller som en del av en IFC-fil.
Du kan lese mer om støttede formater i denne artikkelen: Støttede dataformater i InfraField
Last opp linjeføringsfiler

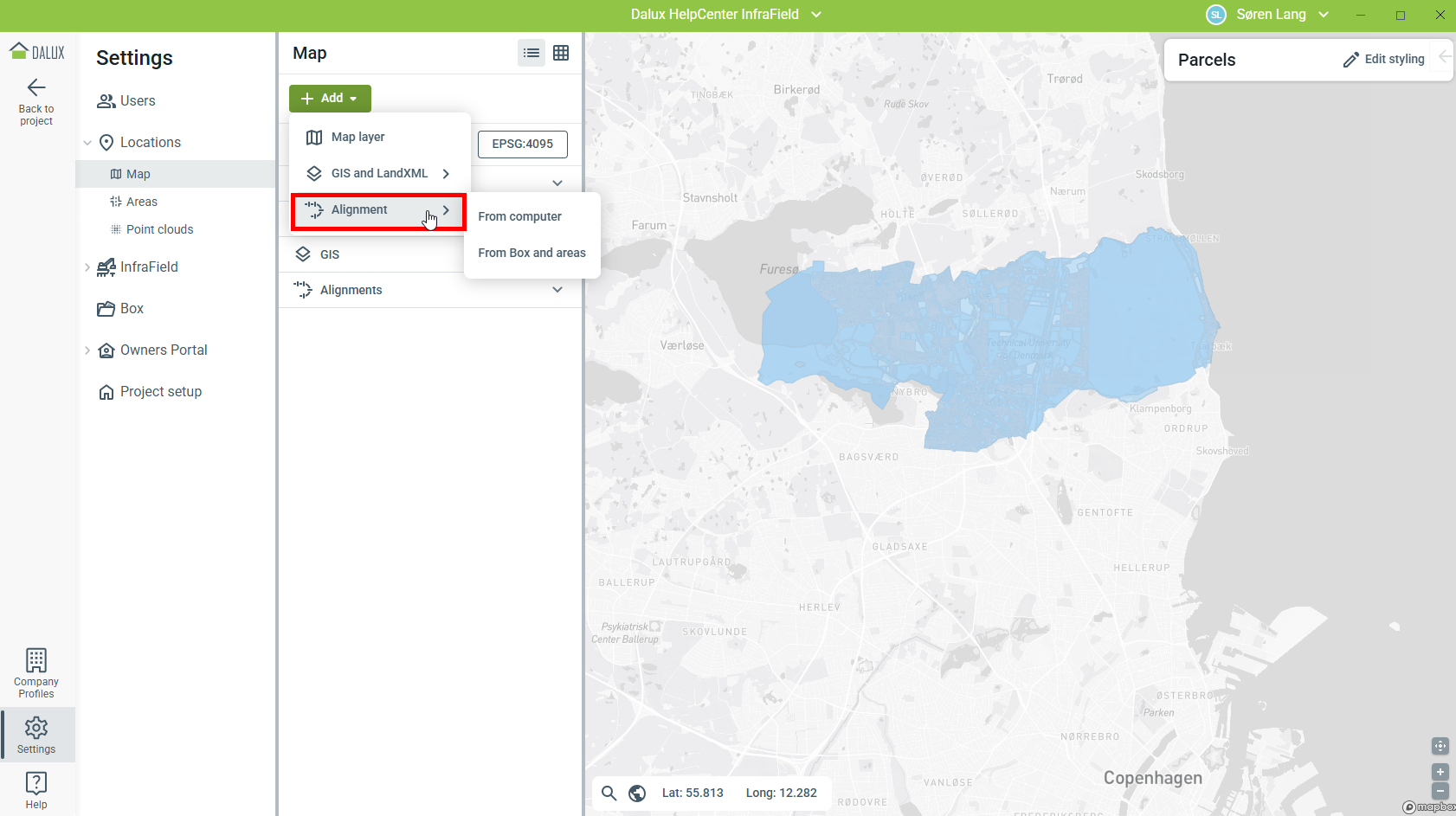

For å legge til en ny linjeføringsfil til Lokasjoner, gå til:
Innstillinger
Lokasjoner
Kart
Tilføy
Linjeføringer.
Velg en fil fra en mappe i Dalux Box, eller velg å laste opp en linjeføringsfil fra din PC.
Linjeføringer kan også tilføyes fra IFC-filer som er lagt til i områder, hvis de inneholder linjeføringsdata. Disse IFC-filene vil vises sammen med filer fra Dalux Box, noe som gjør det enkelt å velge alle relevante filer samtidig.
Hvis linjeføringsfiler eller IFC-filer har flere linjeføringer, kan de alle importeres på en gang.

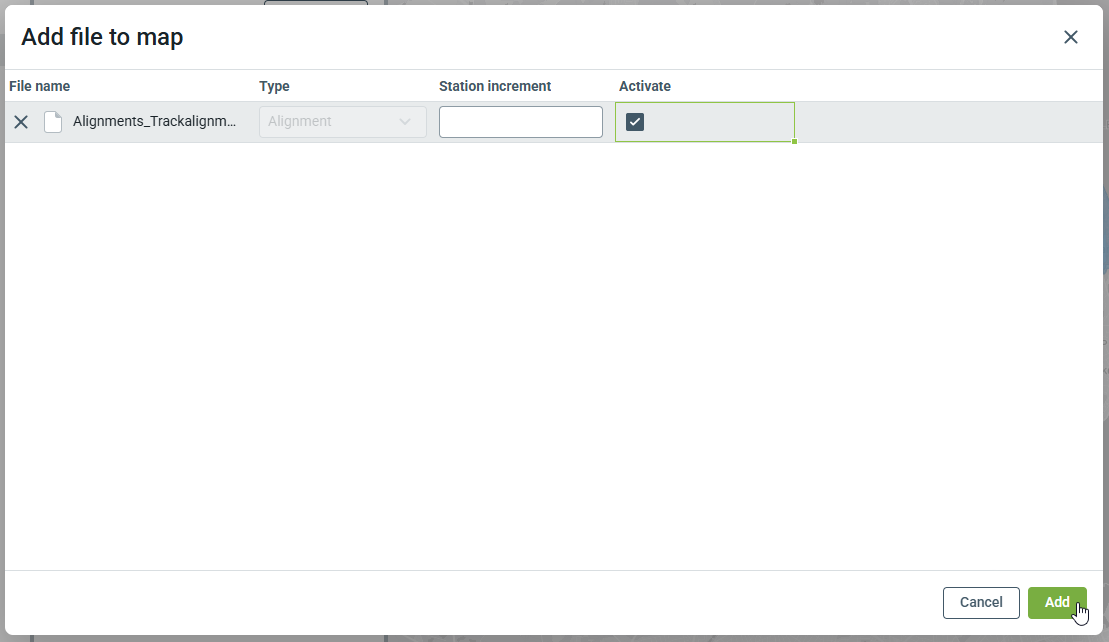

Stasjonsøkninger: Basert på linjeføringens geometri kan du legge til økninger for å annotere linjeføringen på kartet og i 3D-visningen. Dette forbedrer navigasjonen og gjør det enklere å opprette tverrsnitt.
Skriv inn ønskede intervaller som et tall (minimum 5), og Dalux oppretter disse intervallene i meter.
Aktiver: Merk av i denne boksen for å aktivere disse linjeføringene og gjøre dem synlige i Lokasjoner.

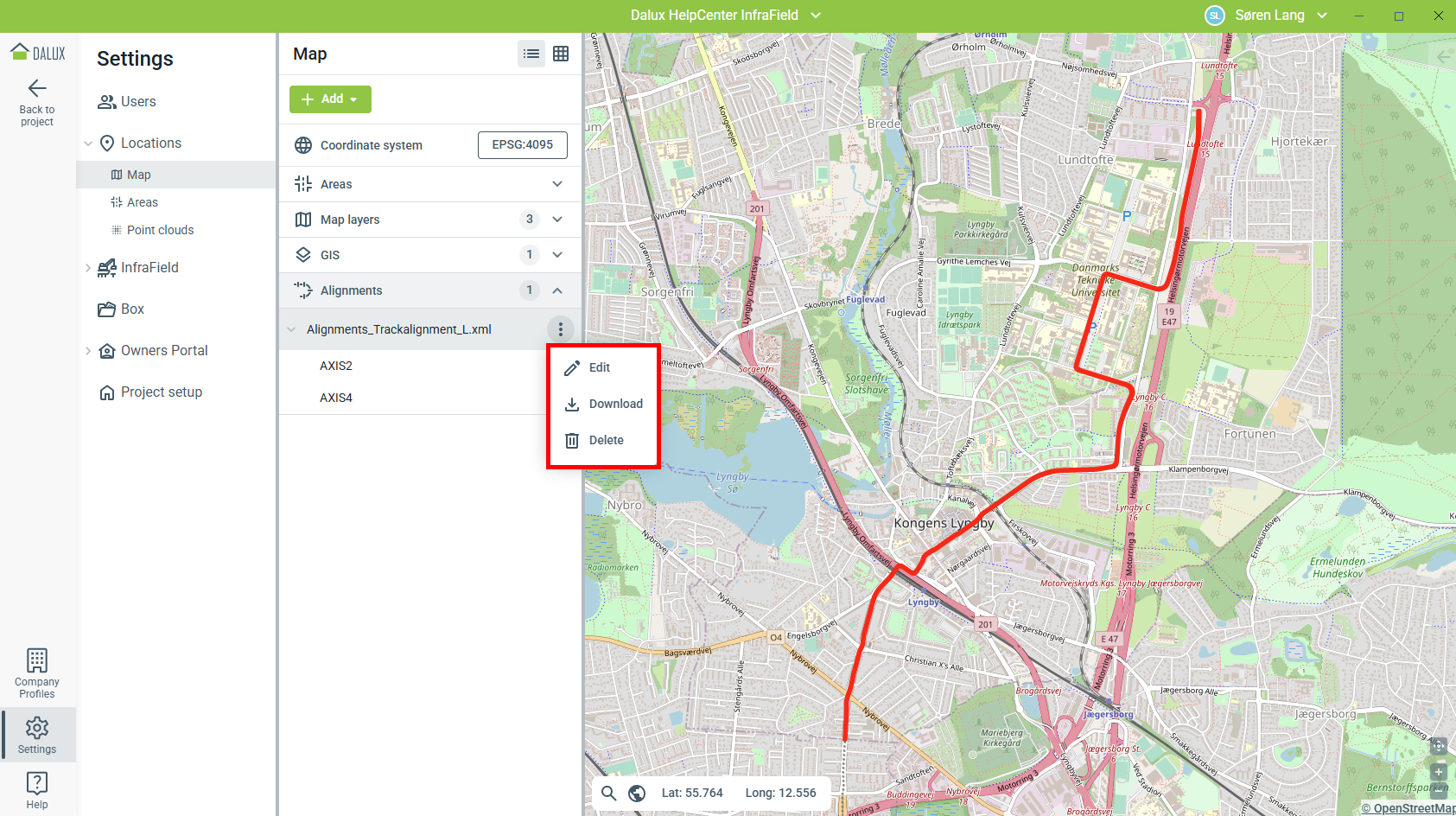

Filene vises i Kart-innstillingene, og hver linjeføring fra filen vises nedenfor.
Bruk ikonet for å
Rediger,
Last ned, eller
Slett filen.
Etter at du har lastet opp linjeføringer til Lokasjoner, er de tilgjengelige for brukere til navigering og oppretting av tverrsnitt, og du kan bruke dem til å opprette soner eller beregne mengde.
Les mer
Les mer om de ulike bruksområdene for linjeføringer i InfraField i følgende artikler:
Hvordan bruke kart i InfraField på desktop
