I denne artikkelen lærer du hvordan du setter opp områder og strukturer i InfraField.
Storskala infrastrukturprosjekter består vanligvis av lineære korridorer, som veier eller jernbanelinjeføringer, kombinert med faste strukturer langs korridoren, som stasjoner, tekniske bygninger, broer eller adkomstsjakter.
Selv om disse elementene kan inneholde lignende datatyper (modeller, terreng og tegninger), er de strukturert og navigert forskjellig i Dalux InfraField.
Lineære elementer bør konfigureres som Områder, mens bygninglignende eller faste strukturelle elementer bør konfigureres som Strukturer. Denne artikkelen forklarer forskjellene og hvordan du setter dem opp riktig.
Brukerrettigheter
For å sette opp områder og strukturer må du enten være prosjektadministrator eller ha redigeringsrettigheter for områder, bygninger og lokasjoner.
Områder
Områder brukes for å organisere lineære infrastrukturprosjekter. Et område representerer et sammenhengende geografisk område, som en vei eller en jernbanelinjeføring.
Områder:
- Inneholder ikke nivåer
- Kan strekke seg opptil 50 km
- Støtter terrengmodeller, designmodeller og kartfestede tegninger
- Kan segmenteres ved bruk av linjeføringer
Områder vises i kartvisningen når minst én BIM-fil med koordinater er lastet opp.
Du kan lese mer om støttede formater i denne artikkelen: Støttede dataformater i InfraField.

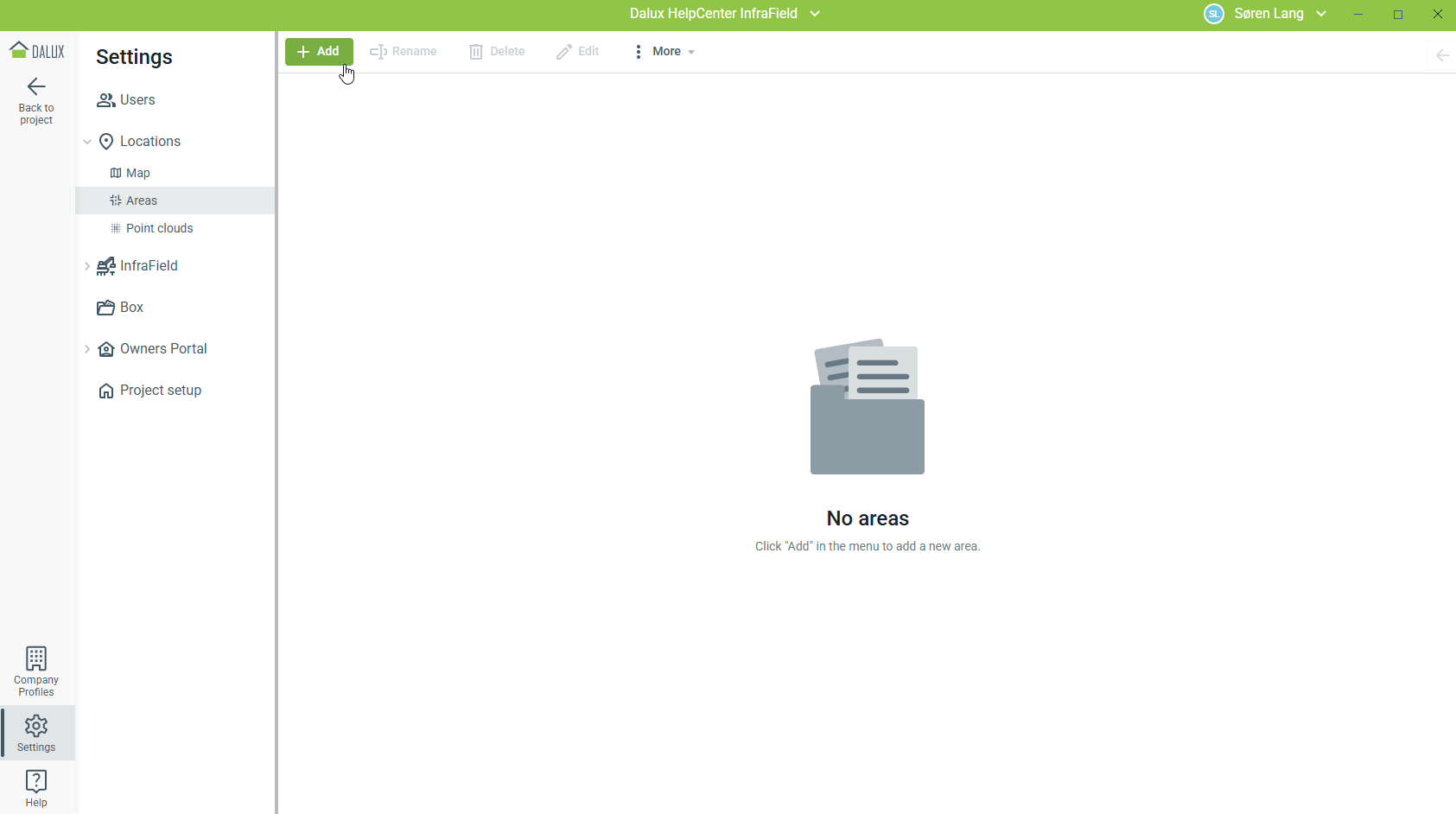

Opprett nytt område
For å opprette et nytt område, gå til:
Innstillinger
Lokasjoner
Områder
Legg til
Angi et navn
'Legg til område'
Du kan deretter laste opp modeller og tegninger til dette området fra datamaskinen din eller Dalux Box.
Opplasting av modellfiler
Modellfiler i et område plasseres automatisk i henhold til koordinatene som er innebygd i modellen og koordinatsystemet som er definert for prosjektet. Du kan lese mer om koordinatsystemer i denne artikkelen: Slik setter du opp koordinatsystemer.

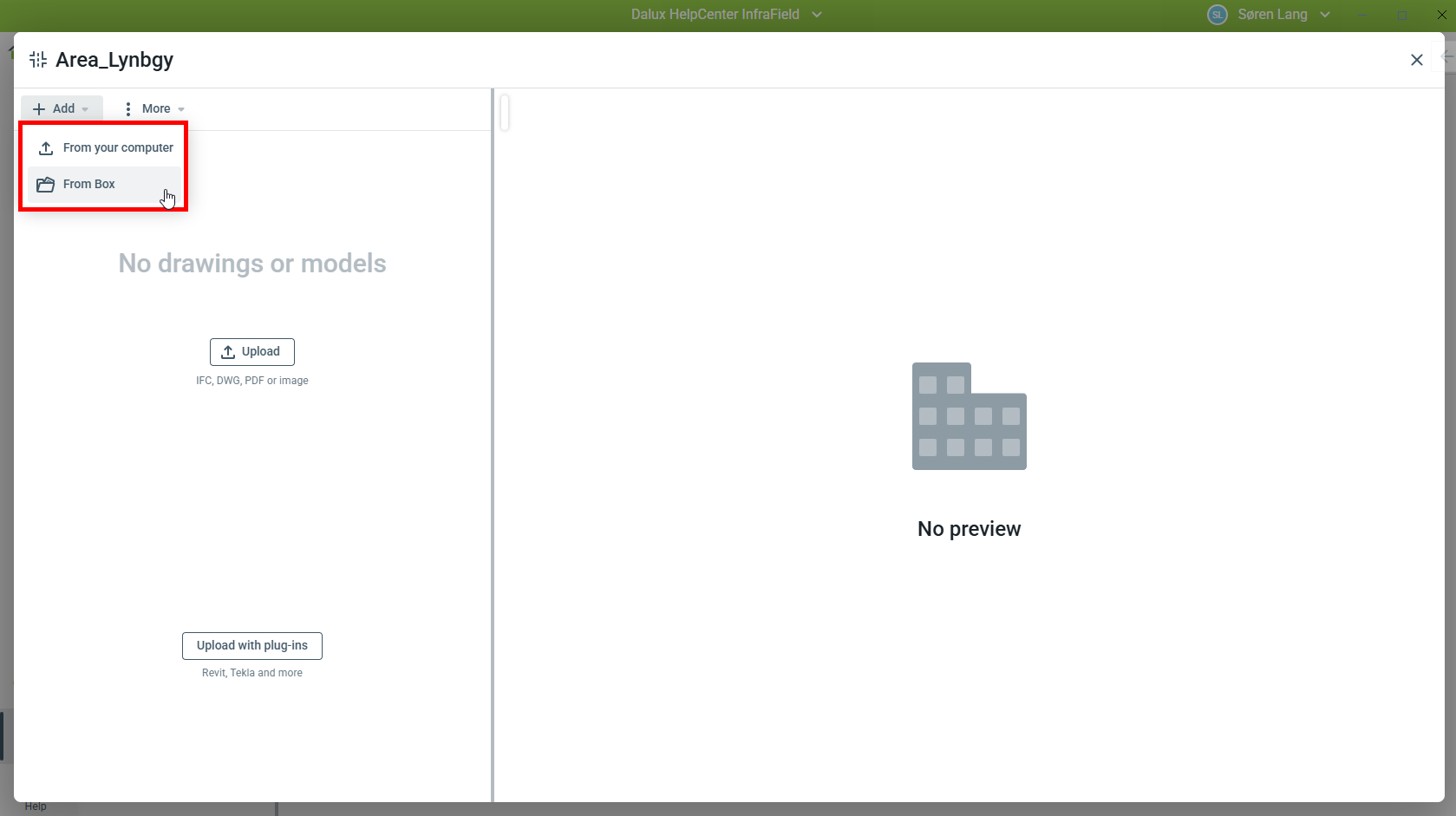

For å laste opp modellfiler, åpne området og velg Legg til
Last opp fra datamaskinen eller
Fra Box.
Velg modellfilene dine og fyll ut tilhørende metadata hvis du laster opp nye filer fra din PC.
Når du laster opp, velg filtype:
- '3D-modell' for designmodeller
- 'Terreng' for terrengmodeller
Opplasting av terrengmodeller
Terrengmodeller lastes opp på samme måte som designmodeller, men må kategoriseres som 'Terreng'.
Terrengmodeller vises ikke i kartvisningen og kan slås av eller på i 3D-visningen.
Opplasting og kartlegging av tegninger
Tegninger lastes opp på samme måte som modeller. Deres plassering avhenger av om koordinatdata er innebygd i filen.
Disipliner hjelper deg med å strukturere designene dine bedre, slik at teamene finner relevante tegninger umiddelbart.
- Tegninger med koordinater (f.eks. enkelte DWG-filer) plasseres automatisk og kan ikke flyttes manuelt.
- Tegninger uten koordinater må kartlegges manuelt til modellen.
Les mer
Hvis du vil kartlegge tegningene manuelt, kan du lese denne artikkelen for flere detaljer: Last opp IFC-modellfiler og 2D-tegninger
Plantegninger kan kartlegges til Top down-visningen.

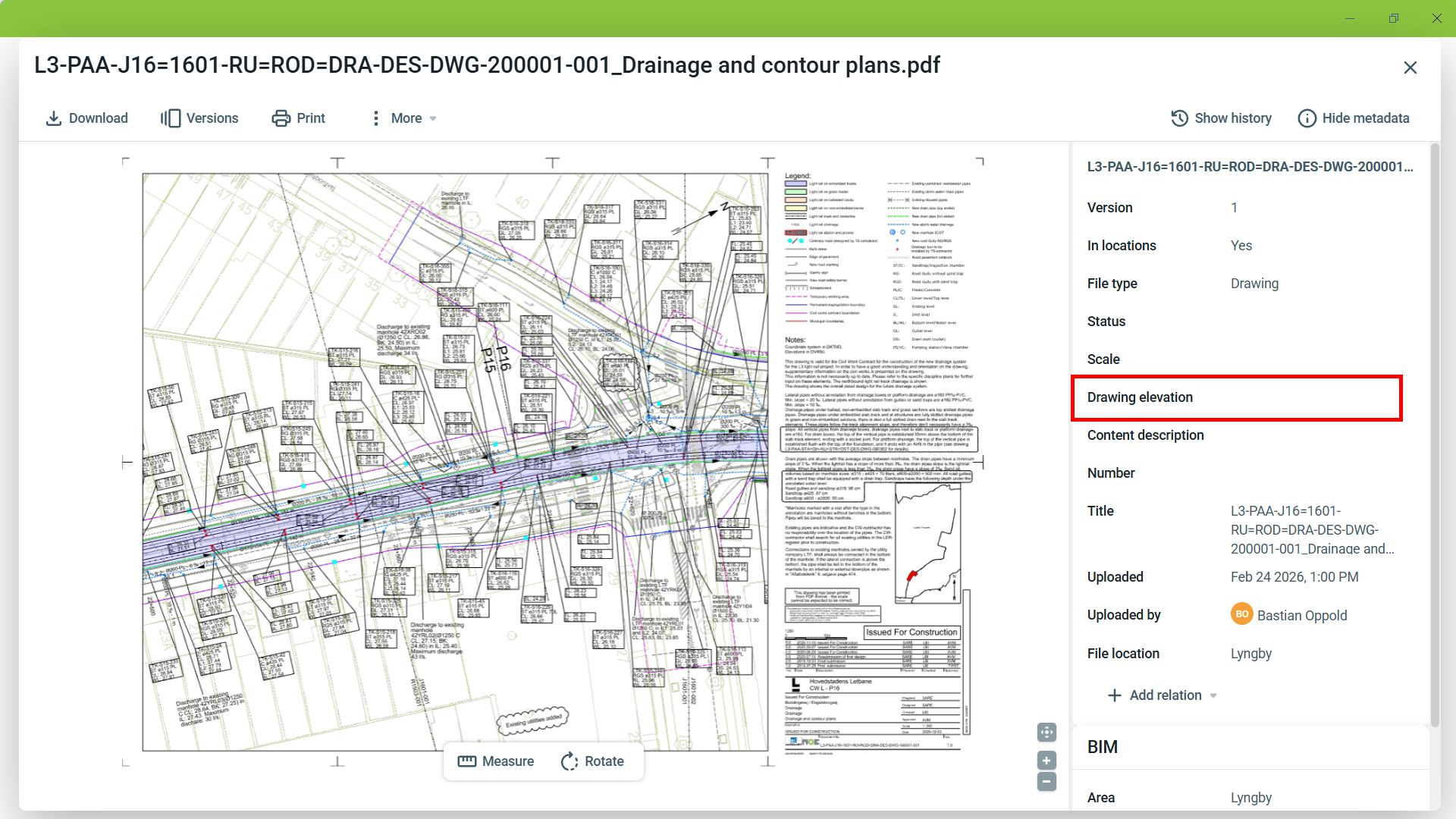

I tegningens metadata kan du angi dens høyde. Du kan enten
- La tegningens høyde stå tom: Tegningshøyden vil bli dynamisk justert i delt visning, basert på posisjonen din.
- Definer en fast tegningselevasjon: Tegningshøyden er statisk.
Merk at når du har lagt til en elevasjon, vil oppførselen aldri gå tilbake til dynamisk visning, selv om du fjerner elevasjonen fra denne tegningen.
Kartlegging av snittegninger
I lineære infrastrukturprosjekter representerer snittegninger tverrsnitt tatt langs en korridors linjeføring. I motsetning til bygninger (eller strukturer), der tegninger kartlegges til forhåndsdefinerte nivåer, kartlegges snittegninger i områder til en posisjon langs en linjeføring.
Når linjeføringer er tilgjengelige i prosjektet, bør de brukes som referanse for å kartlegge snittegninger. Den valgte linjeføringen vises i top-down-visningen, slik at du kan definere:
- Kjedestasjon (posisjon) langs linjeføringen
- Retningen på utsnittet
- Den eksakte lokasjonen for tverrsnittet
Dette sikrer at tegningen samsvarer nøyaktig med korridorens geometri og kan navigeres konsekvent i forhold til linjeføringen.

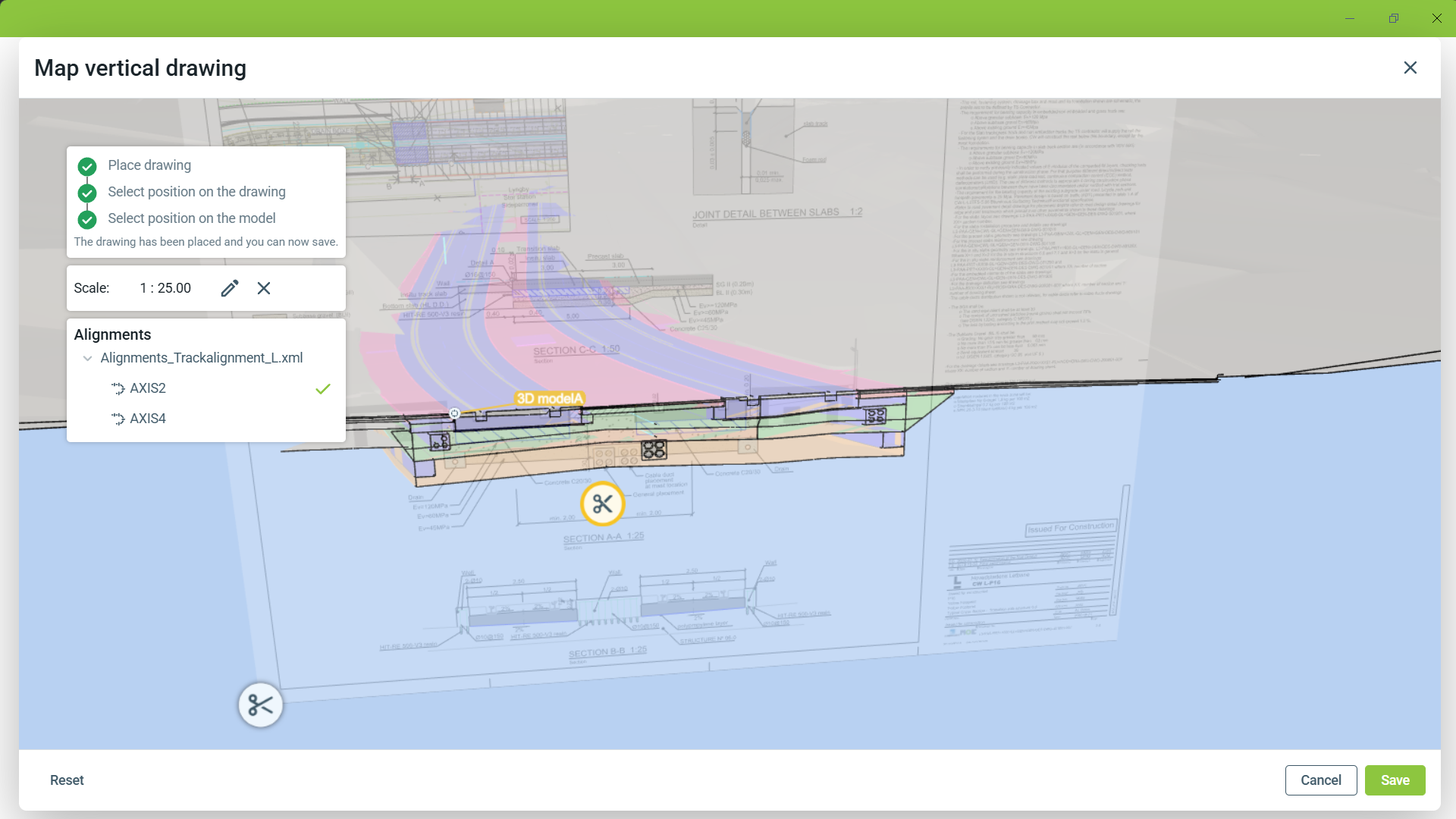

Hold musepekeren over tegningen og klikk Map vertikalt.
Hvis ingen linjeføring er tilgjengelig, klikk på '3D' og følg prosessen i denne artikkelen: Kartlegg tegninger vertikalt.
Merk at denne metoden er betydelig mer tidkrevende. Hvis du har linjeføringsfiler tilgjengelig, anbefaler vi å laste dem opp først og kartlegge snittegninger etterpå.
For korridorbaserte prosjekter anbefales det derfor sterkt å laste opp linjeføringer før du kartlegger snittegninger.
Resultat av områdeoppsettet

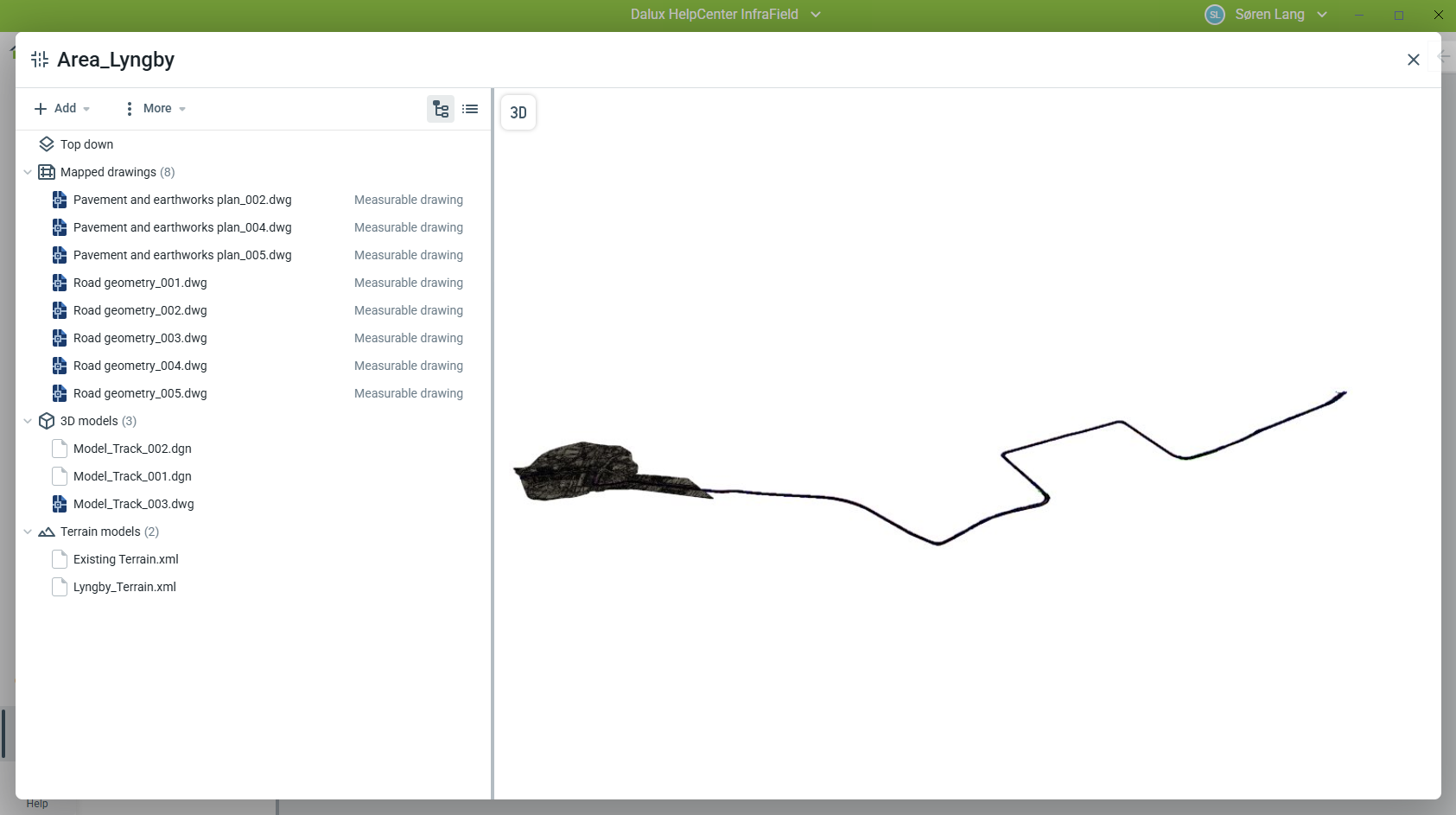

Når filer er lastet opp og behandlet, blir de organisert etter type og fag. En 3D-forhåndsvisning av de kombinerte modellene er tilgjengelig.
Et område må inneholde minst én BIM-modell med koordinater for å vises i kartvisningen. Områder som kun inneholder PDF-er eller bilder, kan ikke plasseres geografisk.
Maksimal avstand mellom objekter er 50 km per område.
Flere alternativer
I Mer-menyen kan du få tilgang til
Områdelogg eller se en
Forhåndsvisning av modellen.

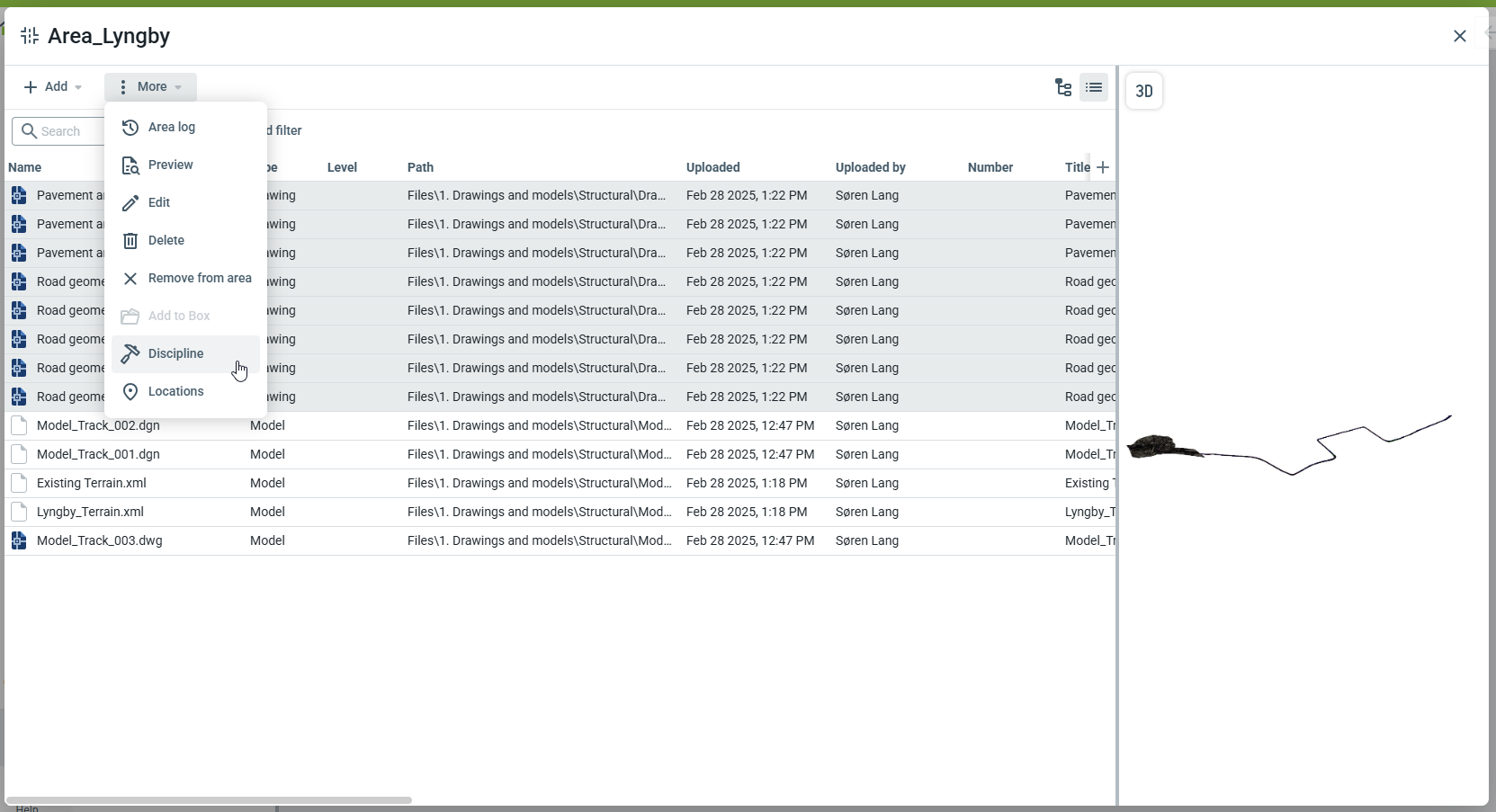

For hver tegning kan du klikke på -ikonet for å få følgende alternativer:
-
Rediger: Åpne filen for å redigere metadata, mappe eller laste opp en ny versjon
-
Slett: Slett denne filen fra Lokasjoner og Box.
-
Legg til Box: Hvis denne filen ble lastet opp fra datamaskinen, kan du legge denne filen til en mappe i Dalux Box.
-
Fjern fra område: Hvis denne filen også ble lastet opp til Box, kan du fjerne den fra området uten å slette den.
-
Fag: Sett et fag/underfag.
-
Lokasjoner: Dette lar deg bestemme om tegningen skal være synlig i
Lokasjoner eller ikke.
For modellfiler lastet opp som 3D-modeller, kan du Endre til terrengmodell. For modellfiler lastet opp som terrengmodeller, kan du
Endre til 3D-modell.
Standardvisningen er mappevisning, men du kan endre den ved å klikke på -ikonet øverst til høyre. Dette vil vise filene i en standard listevisning hvor du kan søke og filtrere innholdet. Du kan velge flere filer for å redigere eller slette dem samtidig.
Strukturer
Strukturer brukes for vertikale eller bygninglignende elementer som er plassert langs eller innenfor lineære infrastrukturprosjekter, som stasjoner eller tekniske bygninger.
I motsetning til områder, er strukturer:
- Inneholder nivåer
- Er begrenset til en maksimal lengde på 2 km
- Har tegninger knyttet til individuelle nivåer
Strukturer plasseres i henhold til koordinatene i deres BIM-filer og kan ikke posisjoneres manuelt.
I kartvisningen vises kun en automatisk generert toppvisning av modellens avtrykk. Tegninger knyttet til en struktur vises ikke direkte på kartet.
Aktiver strukturer

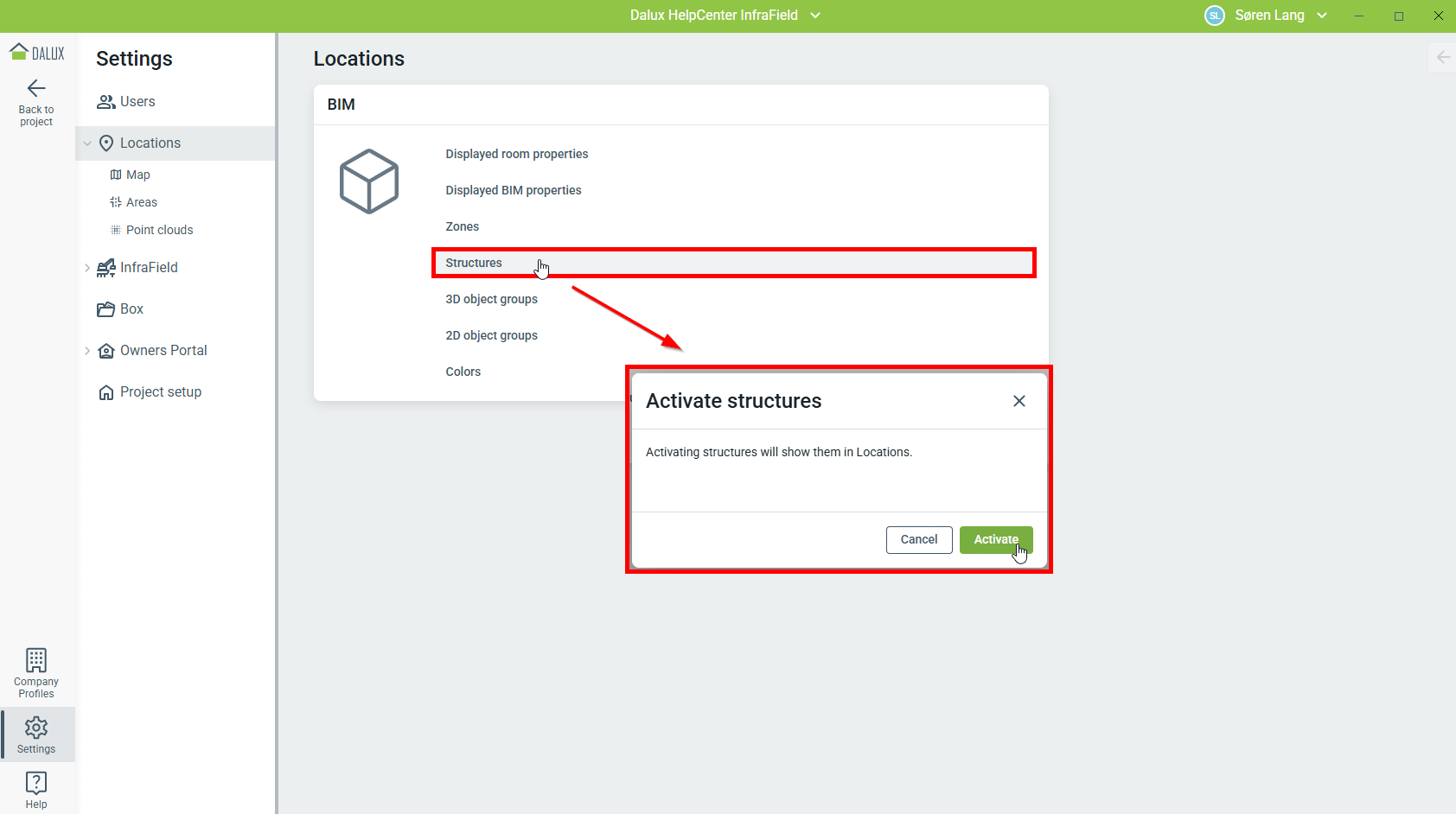

Strukturer må aktiveres før bruk. For å aktivere strukturer, gå til:
Innstillinger
Lokasjoner
'Strukturer'
'Aktiver'

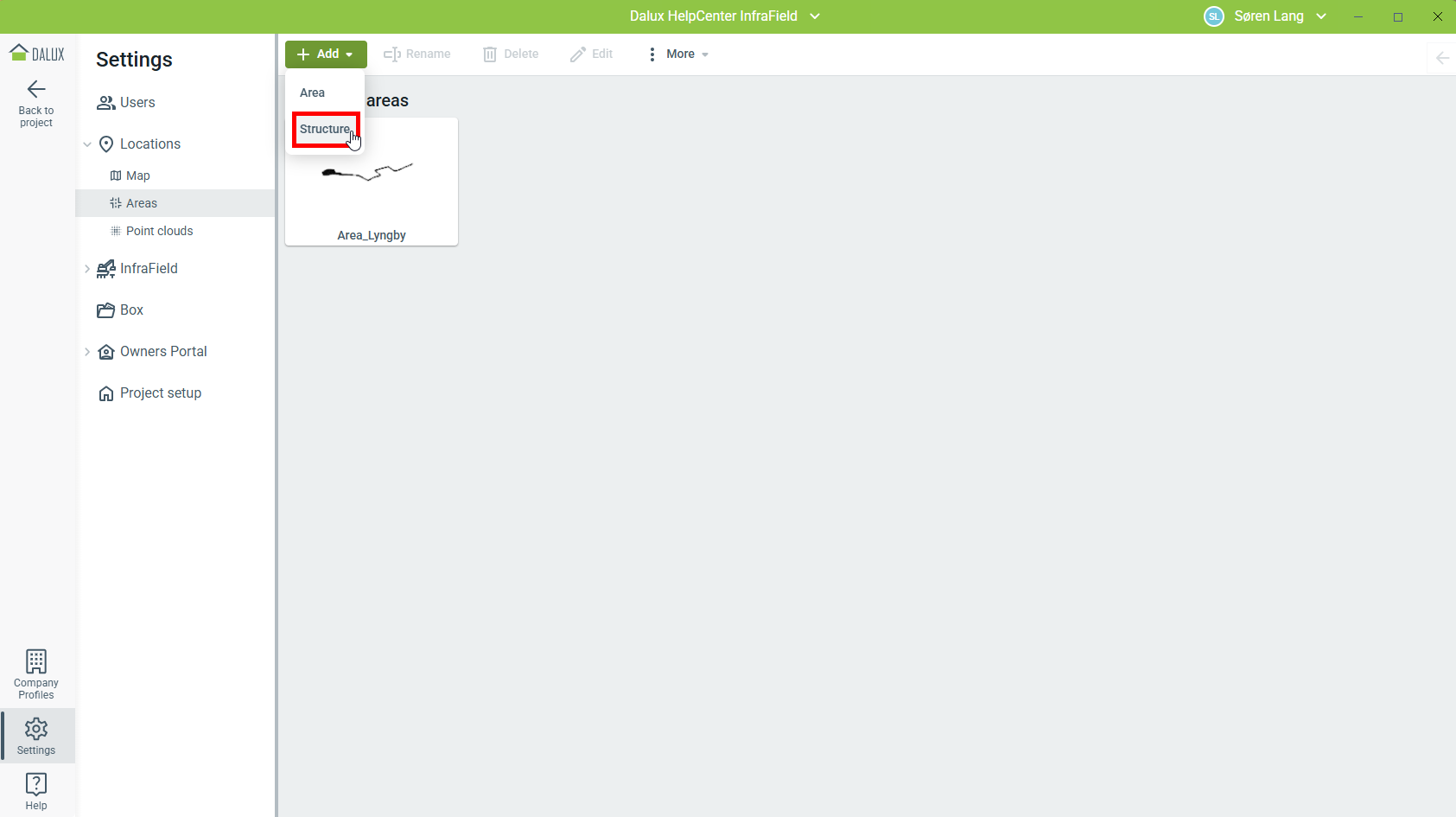

Opprett ny struktur
For å opprette en ny struktur, gå til:
Innstillinger
Lokasjoner
Områder
Legg til
'Strukturer'
Modeller og tegninger lastes opp på samme måte som i bygninger. Siden de oppfører seg likt, kan nivåer opprettes og tegninger kan knyttes til spesifikke nivåer. Les mer om dette i denne artikkelen: Last opp IFC-modellfiler og 2D-tegninger.
Viktige forskjeller
| Areal | Strukturer |
| Brukes for lineær infrastruktur | Brukes for vertikale eller bygninglignende elementer |
| Ingen nivåer | Inneholder nivåer |
| Maks. 50 km mellom objekter | Maks. 2 km mellom objekter |
| Segmentert ved bruk av linjeføringer | Organisert etter nivåer |
| Tegninger synlige i kartvisningen (når de er kartlagt) | Kun modellens avtrykk synlig i kartvisningen |
Les mer
Hvis du vil lære mer om å navigere i områdene eller strukturene dine, kan du lese denne artikkelen: Naviger i Lokasjoner på skrivebordet.
