Hvordan sette opp koordinatsystemer

I denne artikkelen forklarer vi hvordan du setter opp forhåndsdefinerte eller brukerdefinerte koordinatsystemer i InfraField.

Koordinatsystemer er avgjørende i infrastrukturprosjekter fordi de sørger for at design-, oppmålings-, bygge- og GIS-data forblir nøyaktig justert gjennom hele livssyklusen.

Når koordinatreferansene er inkonsekvente, bygger feil seg opp gjennom fasene, noe som fører til feiljusterte modeller, forflyttede flater, feilaktige høyder og kostbare byggefeil.

Et delt koordinatrammeverk sikrer nøyaktig posisjonering i feltet, pålitelige modelloverlegg mellom CAD/BIM og GIS, og smidig integrering av oppmålingsdata, drone-skanninger, LiDAR og designmodeller.

Hvordan sette opp koordinatsystemet

Koordinatsystemet plasserer prosjektet i den virkelige verden og justerer alle områder og strukturer til kartvisningen. Når du har satt koordinatsystemet, gjelder det for alle områder og strukturer i prosjektet, og du trenger ikke plassere dem manuelt på kartet.

For å plassere prosjektet i riktig koordinatsystem, gå til

 InnstillingerLokasjonerKart

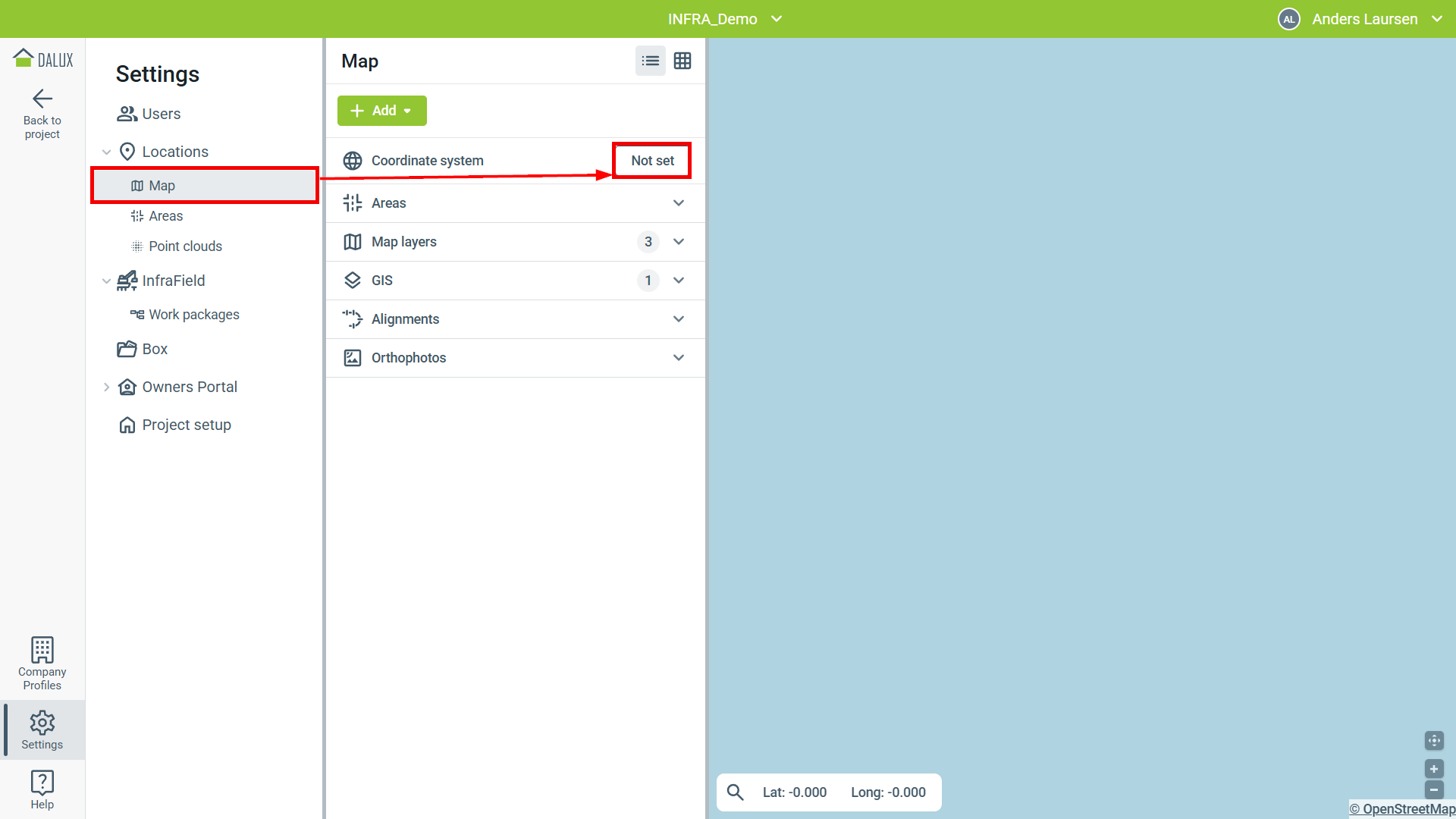

I Koordinatsystem klikker du på 'Ikke angitt'.

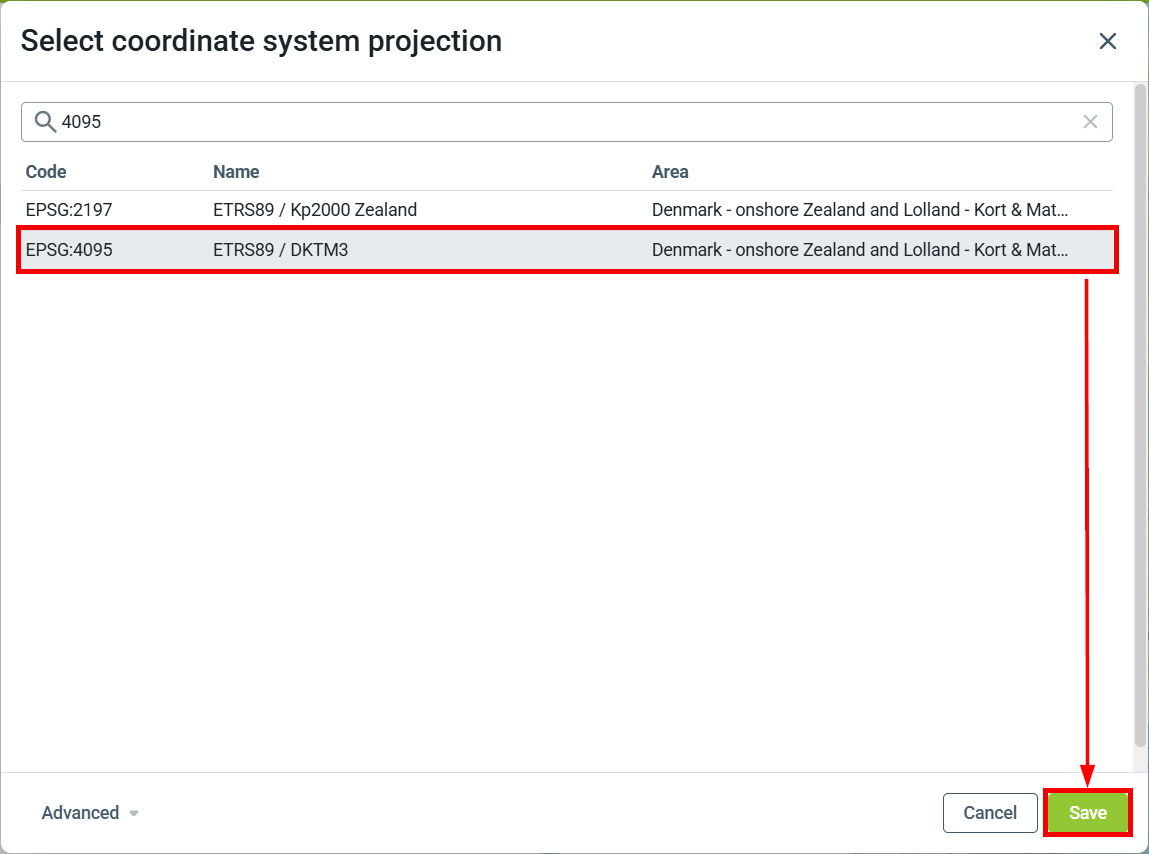

Du kan søke etter riktig koordinatsystem etter kode, navn eller område. Når du har funnet riktig system, velger du det fra listen og klikker 'OK'.

Hvis du ikke trenger å tilpasse noe, er koordinatsystemet ditt nå brukt i prosjektet og klart til bruk.

Avanserte alternativer

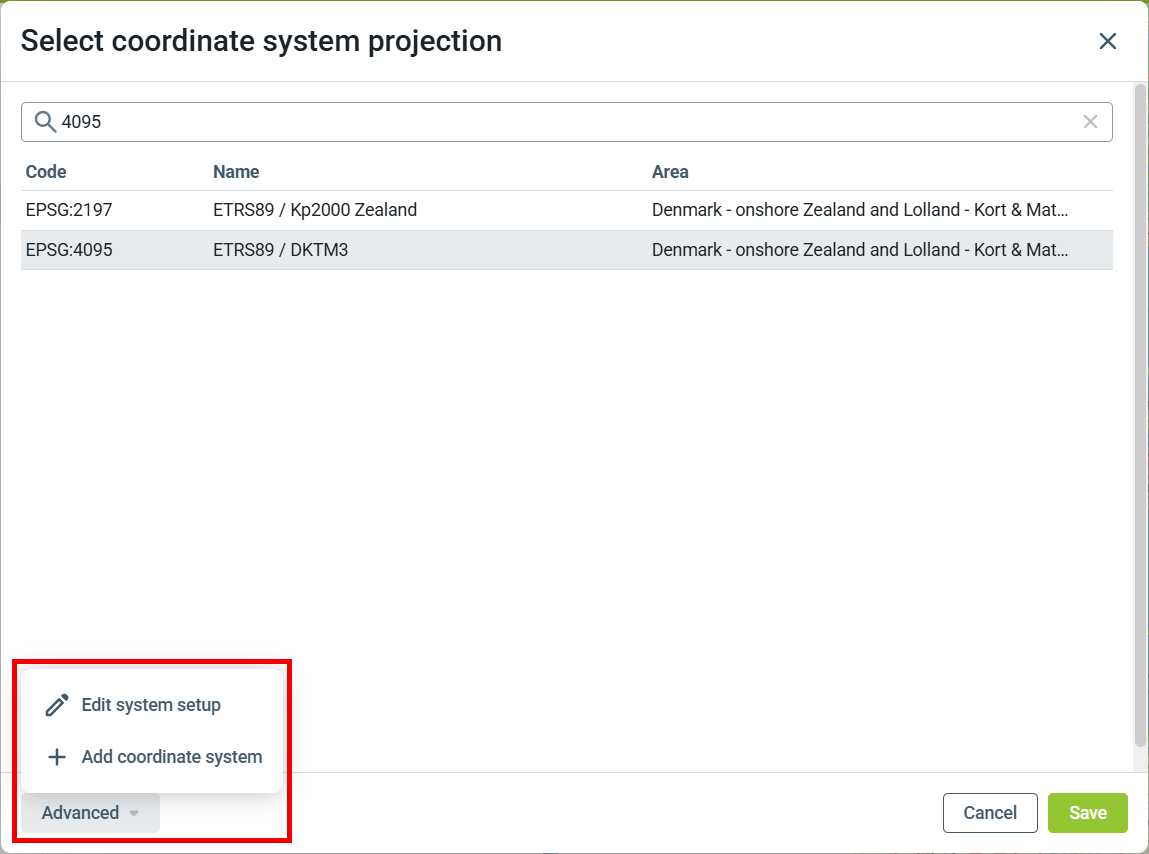

Under 'Avansert'-menyen kan du enten redigere det gjeldende oppsettet for koordinatsystemet eller legge til ditt eget brukerdefinerte koordinatsystem.

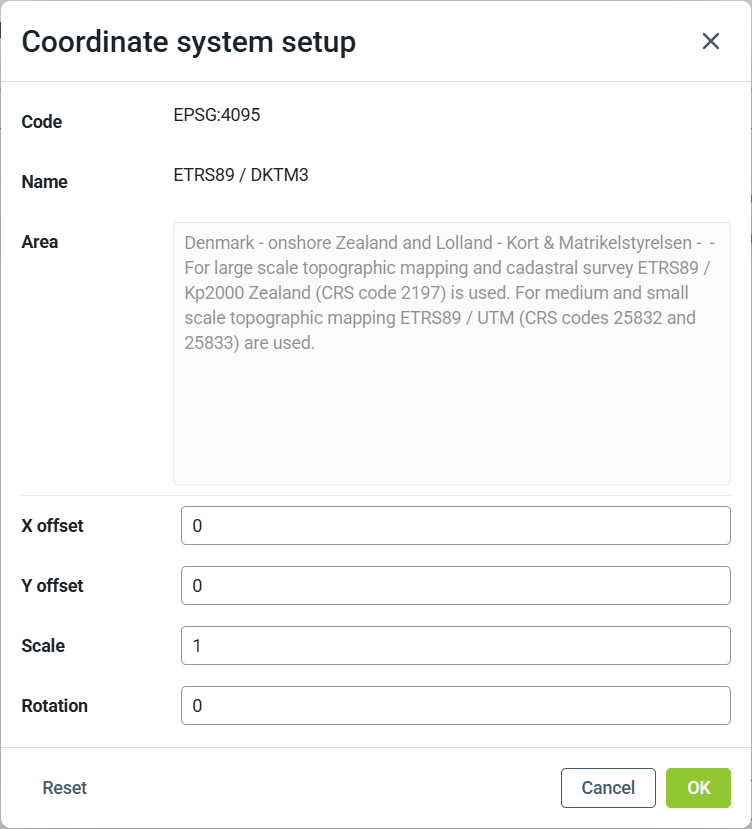

I Rediger systemoppsett kan du justere projeksjonen til det valgte systemet for å matche prosjektet ditt. Dette gjøres ved å justere X- og Y-forskyvning, skala og rotasjon.

Bruk endringene etter behov og klikk 'OK' for å lagre.

Klikk 'Nullstill' for å gå tilbake til standard projeksjonsverdier.

Legg til et brukerdefinert koordinatsystem

Hvis du ikke finner koordinatsystemet du bruker, eller hvis du vil legge til ditt eget brukerdefinerte koordinatsystem, kan du legge det til i listen.

Dette gjøres fra 'Avansert'-menyen, og ved å klikke Tilføy koordinere system.

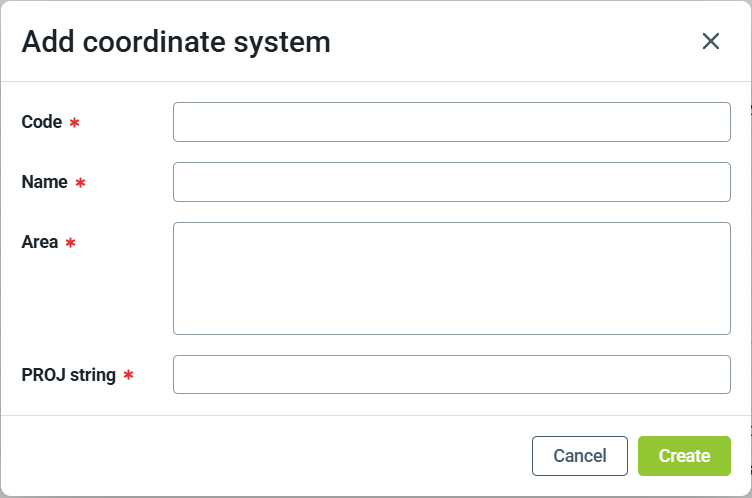

Skriv inn nødvendig informasjon: kode, navn og område, de vises i listevisningen.

Feltet 'PROJ string' bør inneholde verdiene for ditt brukerdefinerte koordinatsystem.

Vær oppmerksom på at 'Kode' ikke kan redigeres senere, så sørg for å angi riktig verdi. Hvis du trenger å endre koden, må du slette koordinatsystemet og starte på nytt.

Når det er lagt til, kan koordinatsystemet velges akkurat som et av standardalternativene.

Rediger et brukerdefinert koordinatsystem

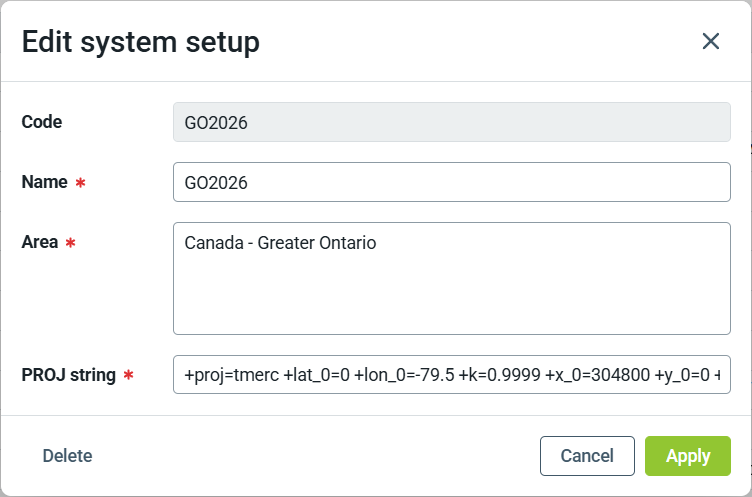

Når et brukerdefinert koordinatsystem er valgt Rediger systemoppsett, kan du redigere navn, område og PROJ string.

For å slette et brukerdefinert koordinatsystem, klikk 'Slett' i nedre venstre hjørne. Du vil bli bedt om å bekrefte handlingen før den slettes.

Slettede systemer kan ikke gjenopprettes, men du kan opprette et nytt med samme informasjon om nødvendig.

Slettingen trer i kraft umiddelbart for alle brukere, så sørg for å planlegge deretter hvis prosjektet er i drift.
