Hvordan importere BIM-modellen og tegningene i FM

I denne artikkelen går vi gjennom prosessen med å importere BIM-data fra en Revit-opplasting.

Dalux FM lar administratorer kontrollere hvilke data som importeres, og sikrer konsistens og nøyaktighet.

Importer refererer til operasjonene som utføres i Dalux FM etter en vellykket opplasting, og brukes til å oppdatere dataene for Lokasjoner.
Lastet opp data vil ikke påvirke Lokasjoner før de er importert.

Last opp refererer til operasjonene som utføres i Dalux-pluginet for å sende data til Dalux FM.

Les denne artikkelen for å lære hvordan du gjør det: Hvordan laste opp Revit-modeller til Dalux FM

BIM-data må lastes opp fra Revit-pluginet før de kan importeres.

Video

Denne videoen demonstrerer hele prosessen, fra opplasting til import.

Tegninger og BIM

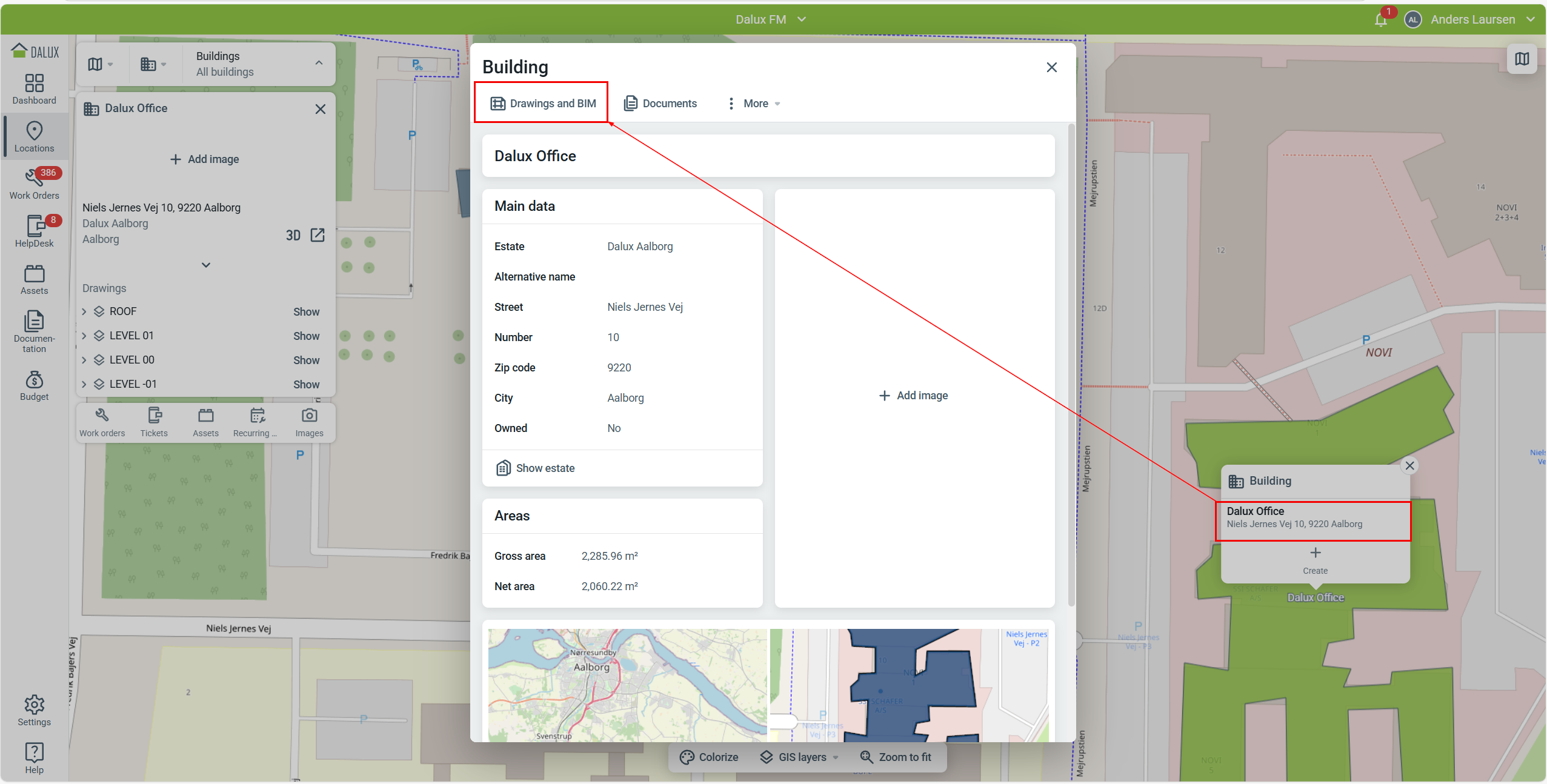

Åpne bygningen din under Lokasjoner og klikk på Tegninger og BIM

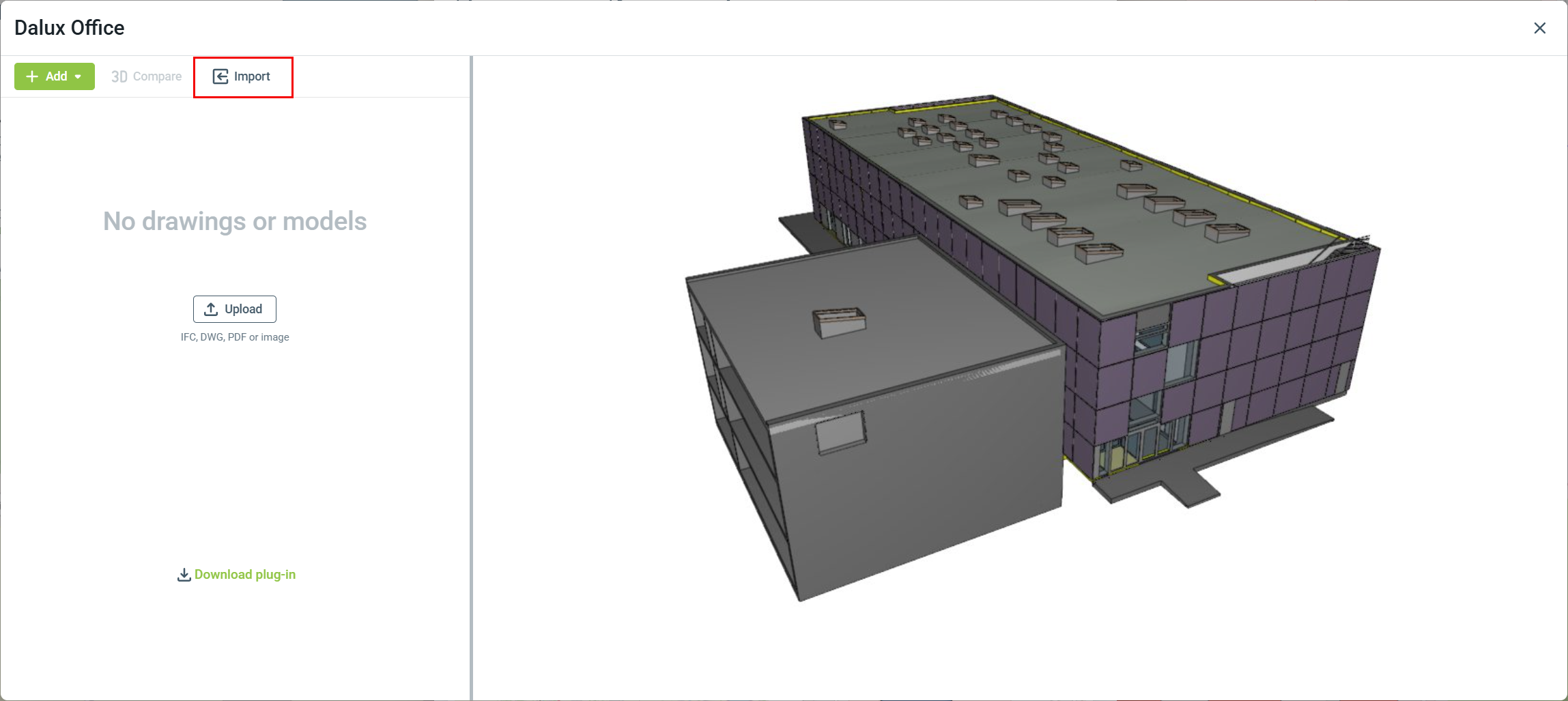

Vinduet Tegninger og BIM viser de nåværende nivåene, tegningene og BIM-modellene som er lagt til i denne bygningen.

Hvis ny informasjon lastes opp via pluginet, vil Importer-knappen vises i fet skrift, og data må importeres for å være synlig for brukerne.

Vær oppmerksom på at nivåene og tegningene til venstre viser den nåværende informasjonen som er tilgjengelig for brukerne under Lokasjoner og Dokumentasjon, mens modellforhåndsvisningen til høyre viser den nylig opplastede modellen som er klar for import.

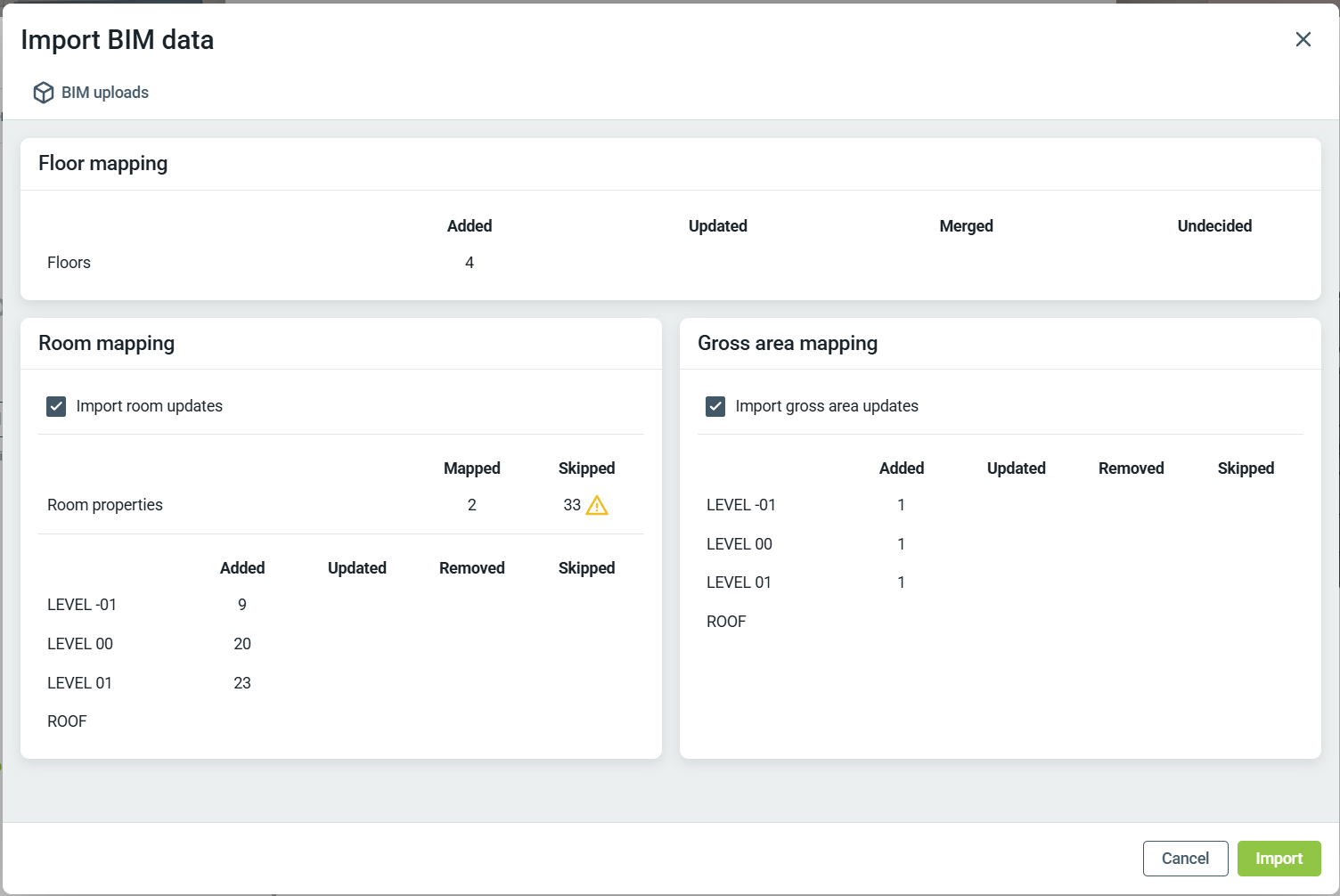

Importer BIM-data

Dette vinduet viser informasjonen som er blitt lastet opp via Revit-pluginet. Herfra kan du velge hvilke data som skal opprettes, utelates eller slås sammen.

Vær oppmerksom på at når du klikker Importer, vil dataene bli overskrevet og ikke kan tilbakestilles til det forrige datasettet.

Hvert område forklares i detalj nedenfor.

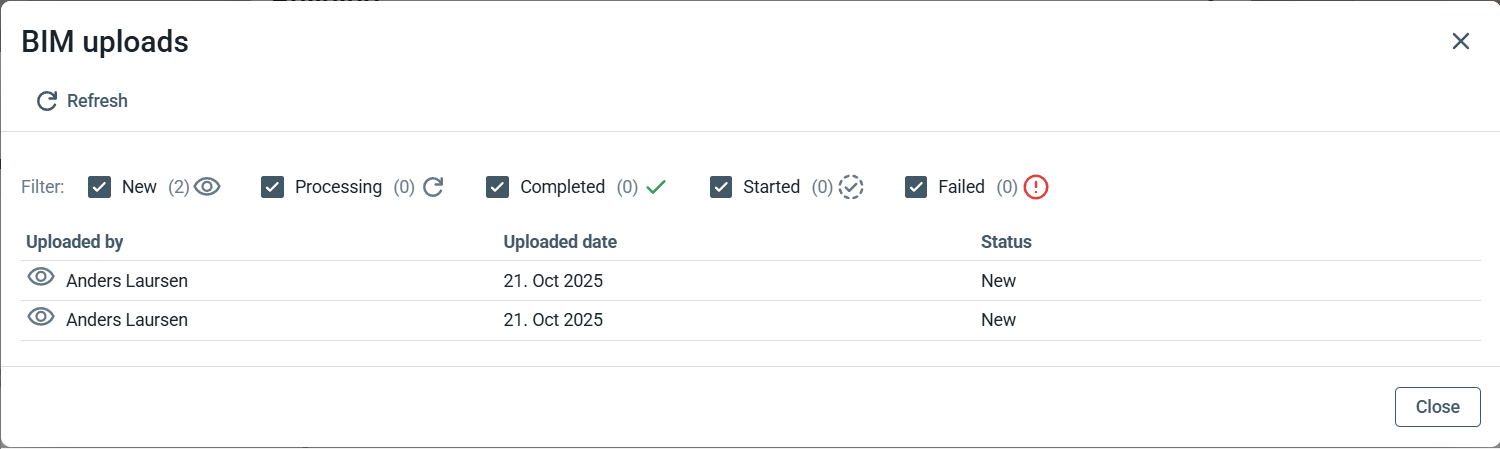

BIM-opplastinger

Dette vinduet viser opplastinger fra Revit og brukerne som initierte dem. Du kan bare starte importprosessen når alle opplastinger er behandlet. Informasjonen her er skrivebeskyttet — du kan ikke redigere noe, men du kan filtrere og sortere listevisningen.

Kartlegging av etasje

Alle opplastinger må være behandlet før du kan begynne å kartlegge etasjene.
Klikk på Etasjer for å begynne prosessen.

De opplastede nivåene fra Revit-modellen listes opp, og hver må tildeles en handling før du kan fortsette.

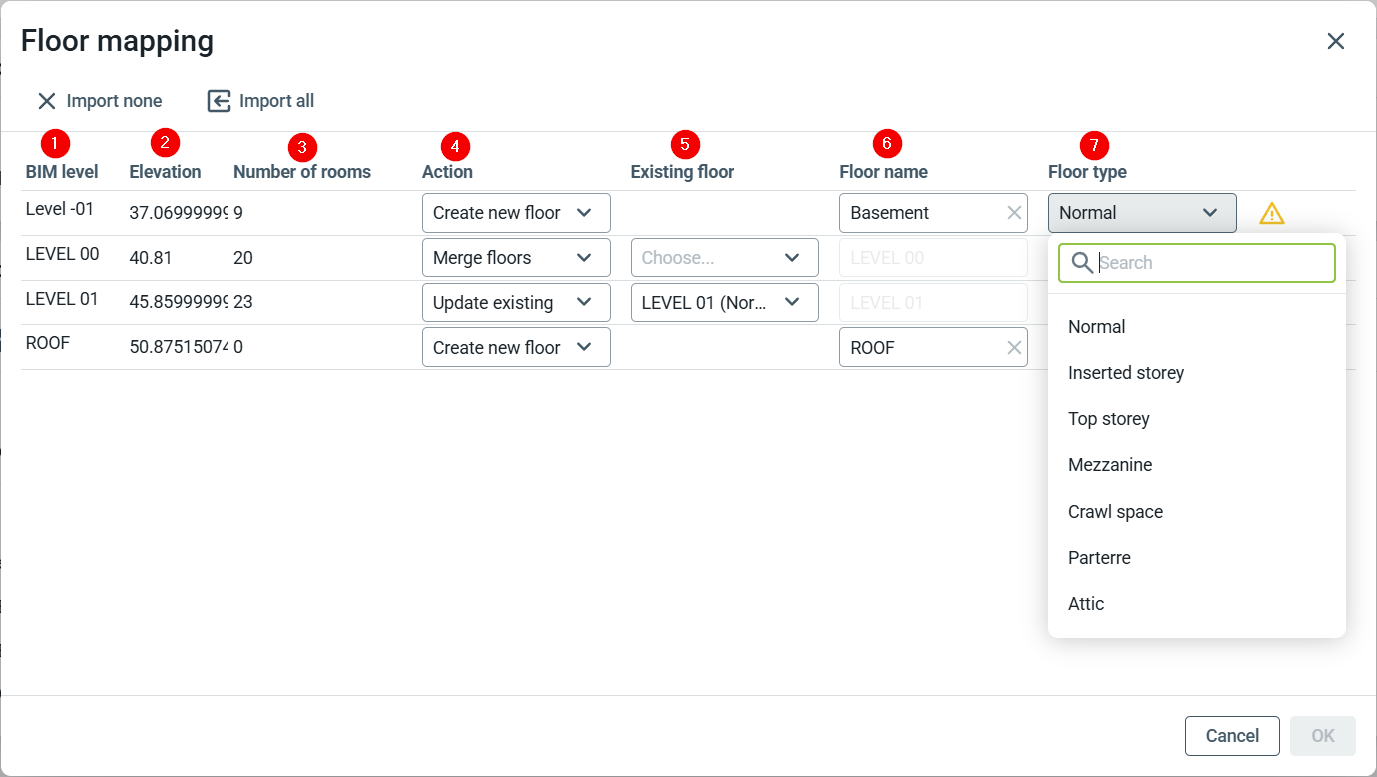

BIM-nivå (1)
Navnet på nivået, enten fra modellen eller opprettet i Dalux FM.

Høyde (2)
Høyden til nivået lastet opp fra Revit-modellen (kan kun endres i modellen).

Antall rom (3)
Antall rom knyttet til nivået (kan kun endres i modellen).

Handling (4):

• Opprett ny etasje: Dette vil opprette en ny etasje, og alle kartlagte tegninger vil vises i Lokasjoner etter import.
• Sett sammen etasjer: Slå sammen det opplastede nivået med en annen etasje som du velger under Eksisterende etasje. Sørg for å lese informasjonen/ikonene til høyre.
• Oppdater eksisterende: Velg den nåværende etasjen som skal oppdateres; dette vil opprette en ny etasje med samme navn. Sørg for å lese informasjonen/ikonene til høyre.
• Uavklart: Du må manuelt tildele en handling til denne etasjen for å fortsette.

Eksisterende etasje (5)

Hvis du velger Sett sammen etasjer eller Oppdater eksisterende, må du velge en annen etasje hvor informasjonen vil bli slått sammen/oppdatert.

Navn på etasje (6)
Navnet på etasjen i Lokasjoner slik det vises for brukerne.

Etasjetype (7)
Velg etasjetypen som denne etasjen tilhører. Dette tillater at flere etasjer kan ha samme navn.

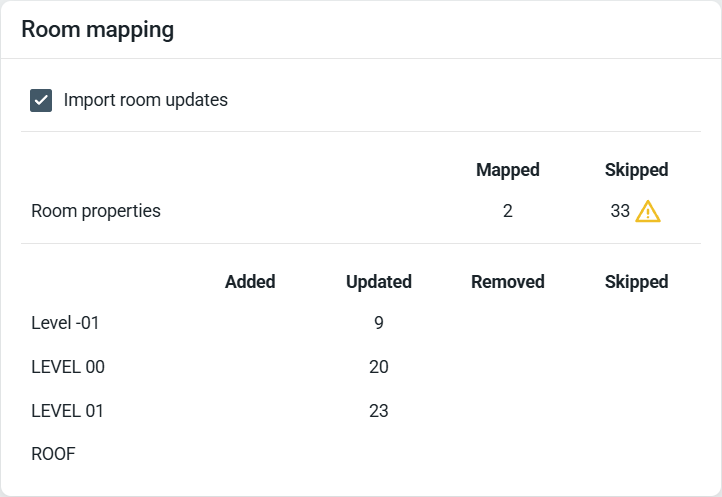

Kartlegging av rom

Under Kartlegging av rom velger du hvilken Revit-parameter som skal kartlegges til en Dalux-egenskap, og hvordan rommene skal importeres.

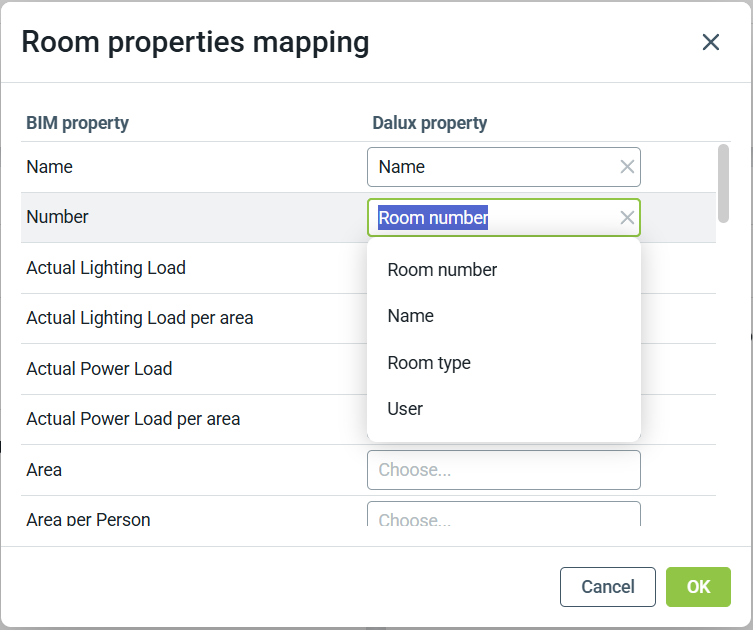

Rom-egenskaper:

Klikk på 'Rom-egenskaper' for å begynne å kartlegge egenskapene.

Dette er en liste over alle Revit-romegenskaper og hvordan de skal kartlegges i Dalux FM.

Du kan bare sette opp én kartlegging per Dalux-egenskap. Hvis du trenger å slå sammen to egenskaper, må det gjøres i Revit-modellen.

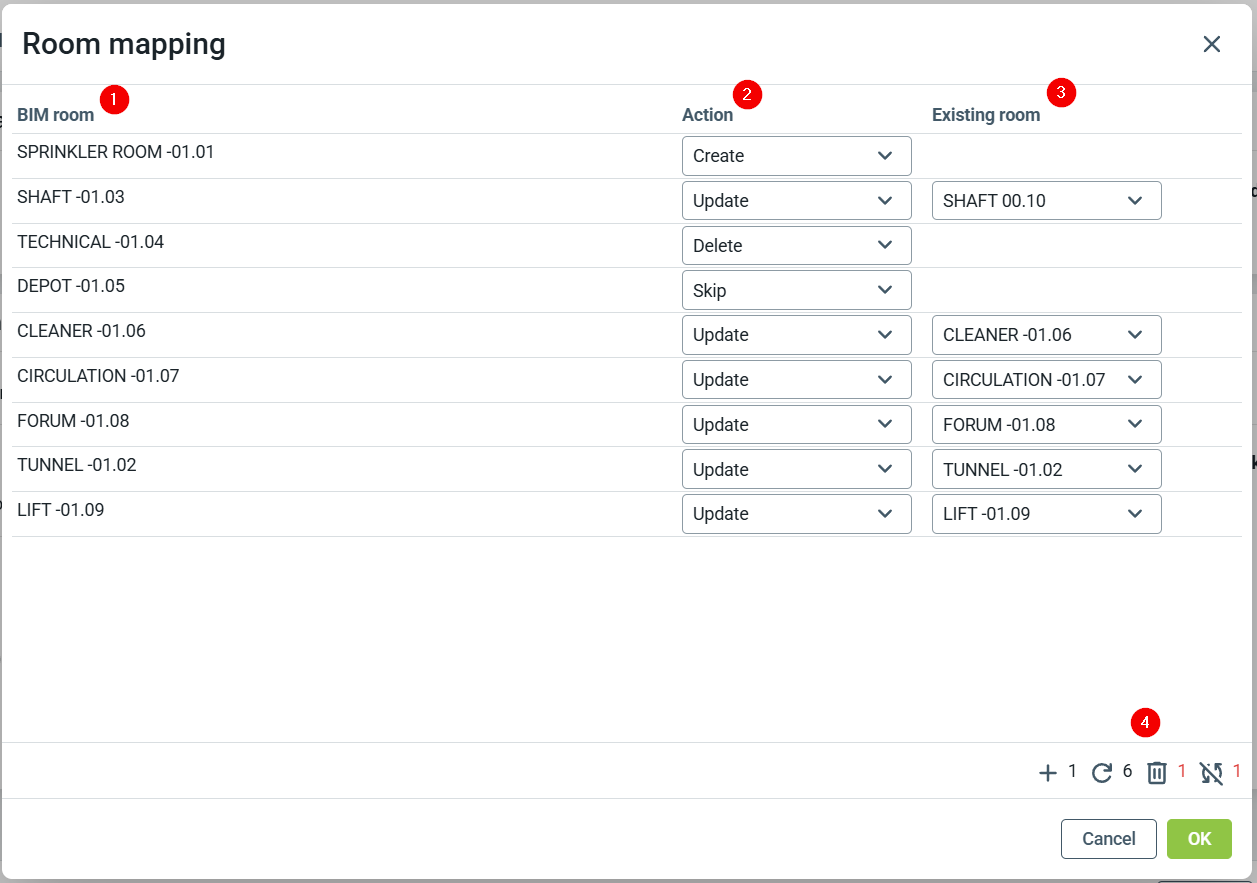

Kartlegging av rom:

Klikk på hvert nivå valgt for import, og velg hvordan rommene som er lastet opp skal håndteres.

Hvis et BIM-romnavn samsvarer med et eksisterende romnavn, vil det automatisk bli koblet og merket for oppdatering.

BIM-rom (1)

Dette er rommet fra den nye opplastingen (kan kun endres i modellen).

Handling (2):

• Opprett: Oppretter et nytt rom på etasjen med de kartlagte egenskapene angitt under Rom-egenskaper (se ovenfor).
• Utelat: Rommet vil ikke bli importert.
• Oppdater: Oppdater det eksisterende rommet som allerede er opprettet i Dalux FM, og gjeldende informasjon vil bli overskrevet.
• Slett: Rommet vil bli slettet og vil ikke lenger være tilgjengelig for brukere. Denne handlingen kan ikke angres, så slett kun rom hvis du er helt sikker.

Eksisterende rom (3)

Når du velger Oppdater under Handling, kan du velge hvilket rom som skal oppdateres. Listen inneholder ALLE rom i bygningen, ikke bare fra dette nivået.

Oversikt (4)

Hold musepekeren over ikonene i nedre høyre hjørne for å se forklaringer og en oversikt over ditt nåværende utvalg. Den samme informasjonen vises også til høyre for hvert nivå.

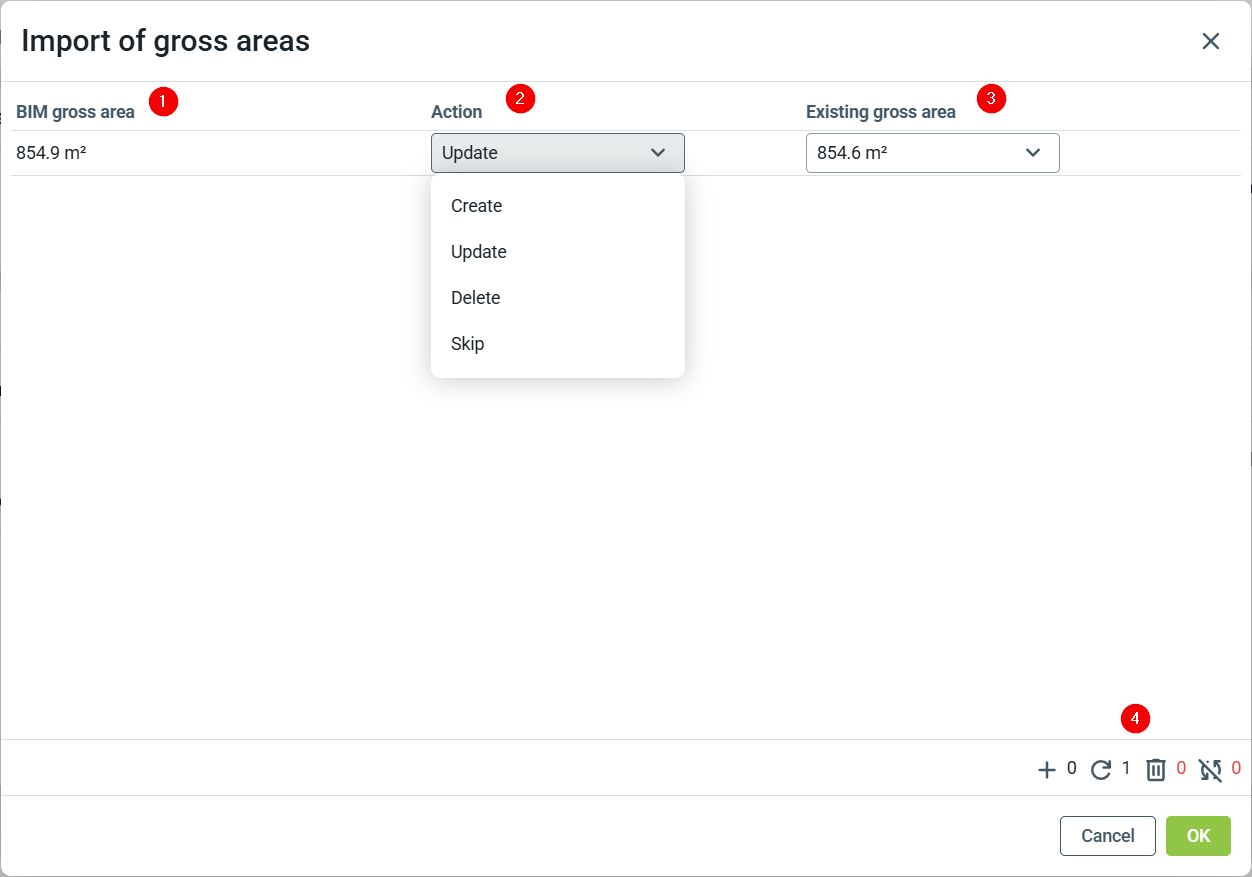

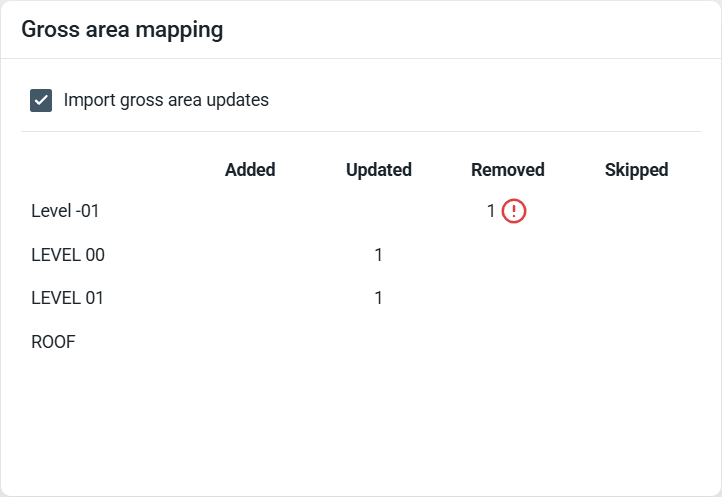

Kartlegging av bruttoareal

Velg om du vil importere bruttoarealet ved å krysse av eller fjerne avhukingen i boksen:

Klikk på hvert nivå for å velge hvordan dataene skal håndteres.

BIM bruttoareal (1)

Disse dataene ble lastet opp fra Revit-modellen (kan kun endres i modellen).

Handling (2):

• Opprett: Legger nivåets bruttoareal til bygningens total.

• Oppdater: Oppdaterer eksisterende bruttoareal med den nye informasjonen fra opplastingen.

• Slett: Fjerner nivåets bruttoareal fra bygningens totale bruttoareal.

• Utelat: Ignorerer bruttoarealet; det vil ikke bli lagt til bygningens total.

Eksisterende bruttoareal (3)

Når du velger Oppdater under Handling, kan du velge hvilket bruttoareal som skal oppdateres. Som standard er nivåets bruttoareal valgt, og i de fleste tilfeller trenger du ikke å endre dette, da du vanligvis ikke ville oppdatere en annen etasjes data.

Oversikt (4)

Hold musepekeren over ikonene i nedre høyre hjørne for å se forklaringer og en oversikt over ditt nåværende utvalg. Den samme informasjonen vises også til høyre for hvert nivå.

Importer

Når du er fornøyd med oppsettet, klikk Importer for å gjøre dataene tilgjengelige for brukerne.
