Hvordan planlegge omfang i testplaner og kontrollplaner

Planlegging av omfanget for testplaner og kontrollplaner gjør at du kan definere hvor ofte og på hvilke steder en kontroll må utføres.

På denne måten kan du følge fremdriften av ferdigstilt arbeid og hvor mange uavklarte kontroller som gjenstår i prosjektet ditt.

Hvis du vil bruke soner, 3D-objektgrupper eller 2D-objektgrupper, anbefaler vi på det sterkeste å sette dem opp før omfanget for hvert inspeksjonspunkt:

• Soner: Soner lar deg strukturere kontrollene dine i håndterbare områder. Hvis du vil bruke 3D- eller 2D-objektgrupper, er det nødvendig å sette opp soner.
• 3D-objektgrupper: Sett opp 3D-objektgrupper for å planlegge kontroller for flere 3D-elementer.
• 2D-objektgrupper: Bruk 2D-objektgrupper hvis du vil utføre kontroller for flere elementer, men du har ikke en 3D-modell. 2D-objektgrupper kan også brukes til å planlegge kontroller på steder hvis de ikke er knyttet til spesifikke objekter.

Oppsett av omfanget for testplaner og kontrollplaner

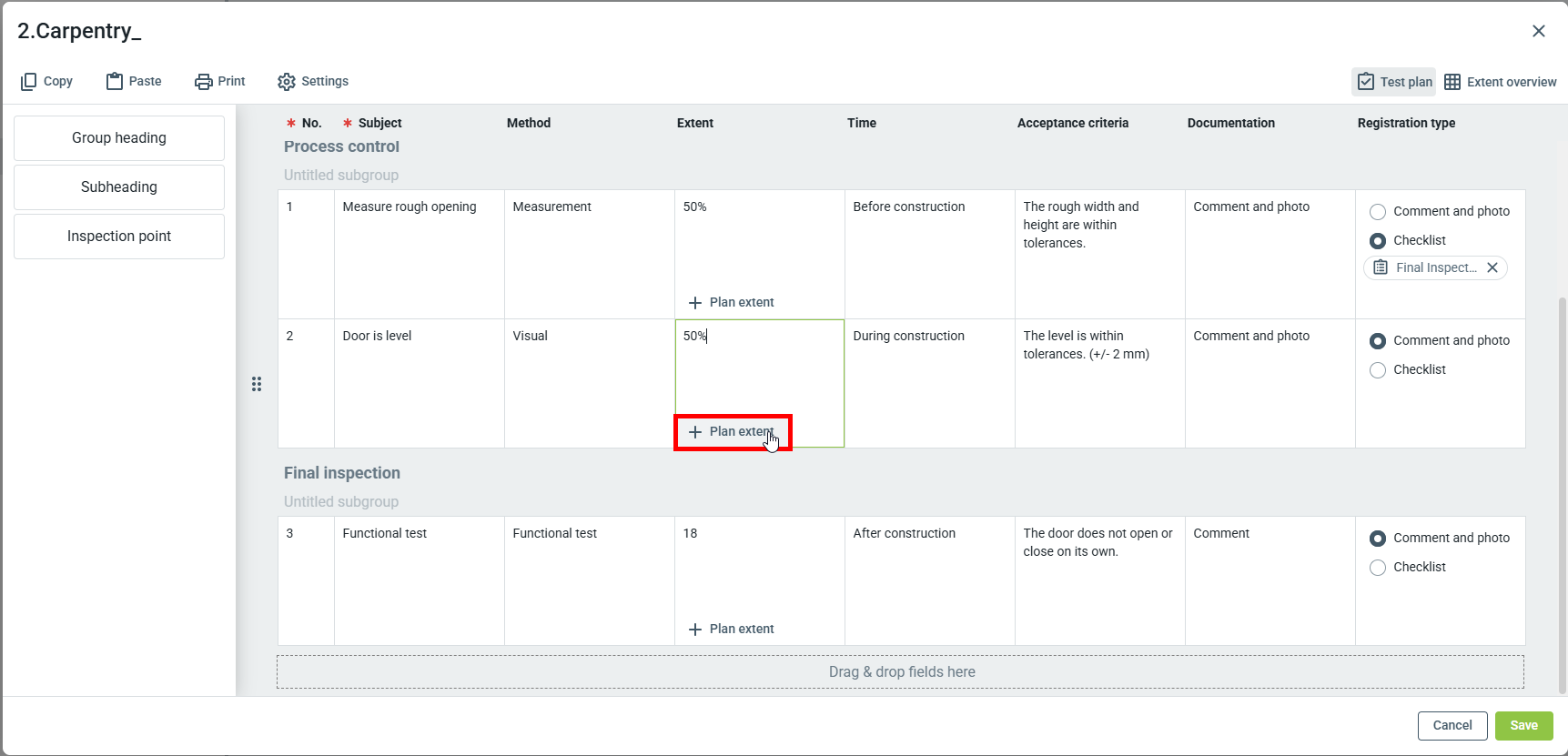

Omfanget kan planlegges ved å klikke Planlegg omfang.

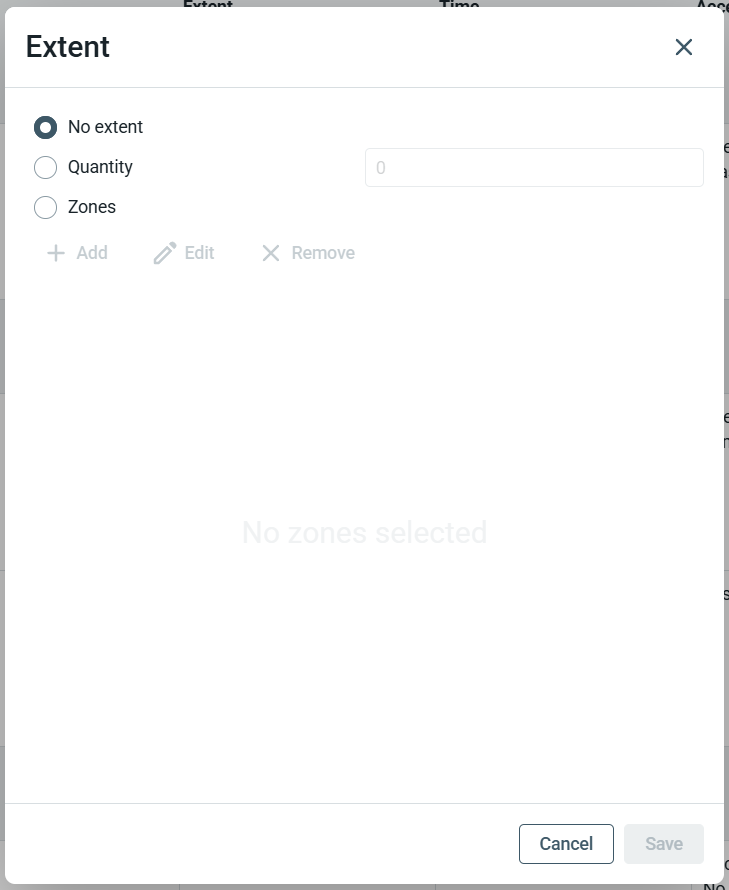

 Omfanget kan settes til følgende:

• Ingen omfang (ikke noe spesifikt antall tester planlagt)
• Antall (antall totale tester planlagt, men ikke knyttet til en spesifikk plassering)
• Soner (antall tester planlagt på visse steder)

Omfanget er valgfritt og satt til "Ingen omfang" som standard.

Hvis du velger 'Soner', klikk på Legg til for å definere et antall kontroller for hver sone.

For å sette omfanget for flere soner, bytt til Omfangsoversikt. Denne visningen forenkler planleggingen av omfanget i testplanene eller inspeksjonsplanene dine.

I det nye vinduet vil du se din omfangsoversikt.

• Øverst i vinduet vises kontrollpunktene
• Til venstre vil du se sonene dine og sonelagene
• Den midtre delen av vinduet inneholder matrisen

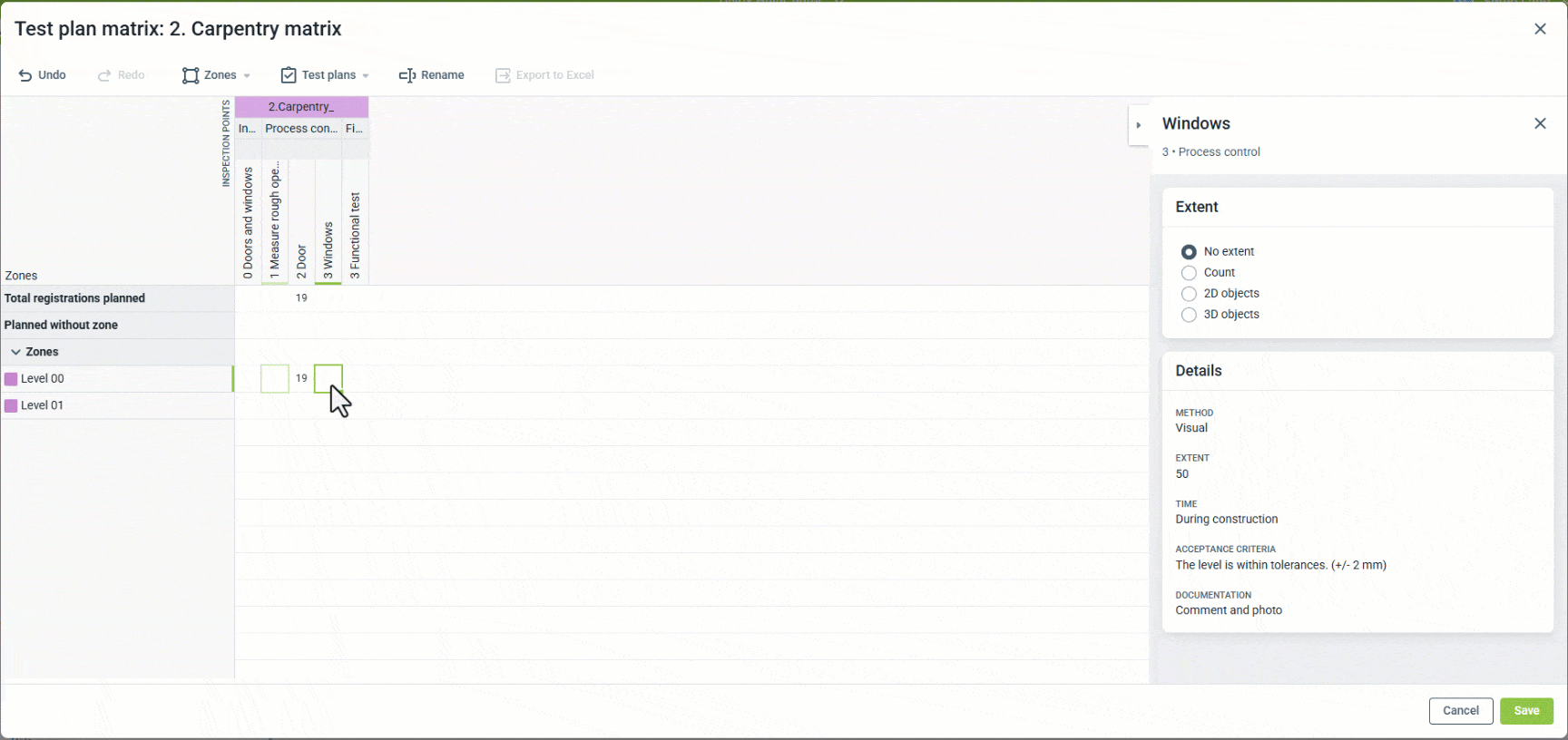

Når du klikker i matrisen, vil et panel på høyre side åpnes. Her kan du sette mengden og typen omfang.

Hvordan sette opp omfang for soner uten en plassering

Du kan bruke 'Antall' for å planlegge et spesifikt antall kontroller per sone som ikke er knyttet til et 3D- eller 2D-objekt.

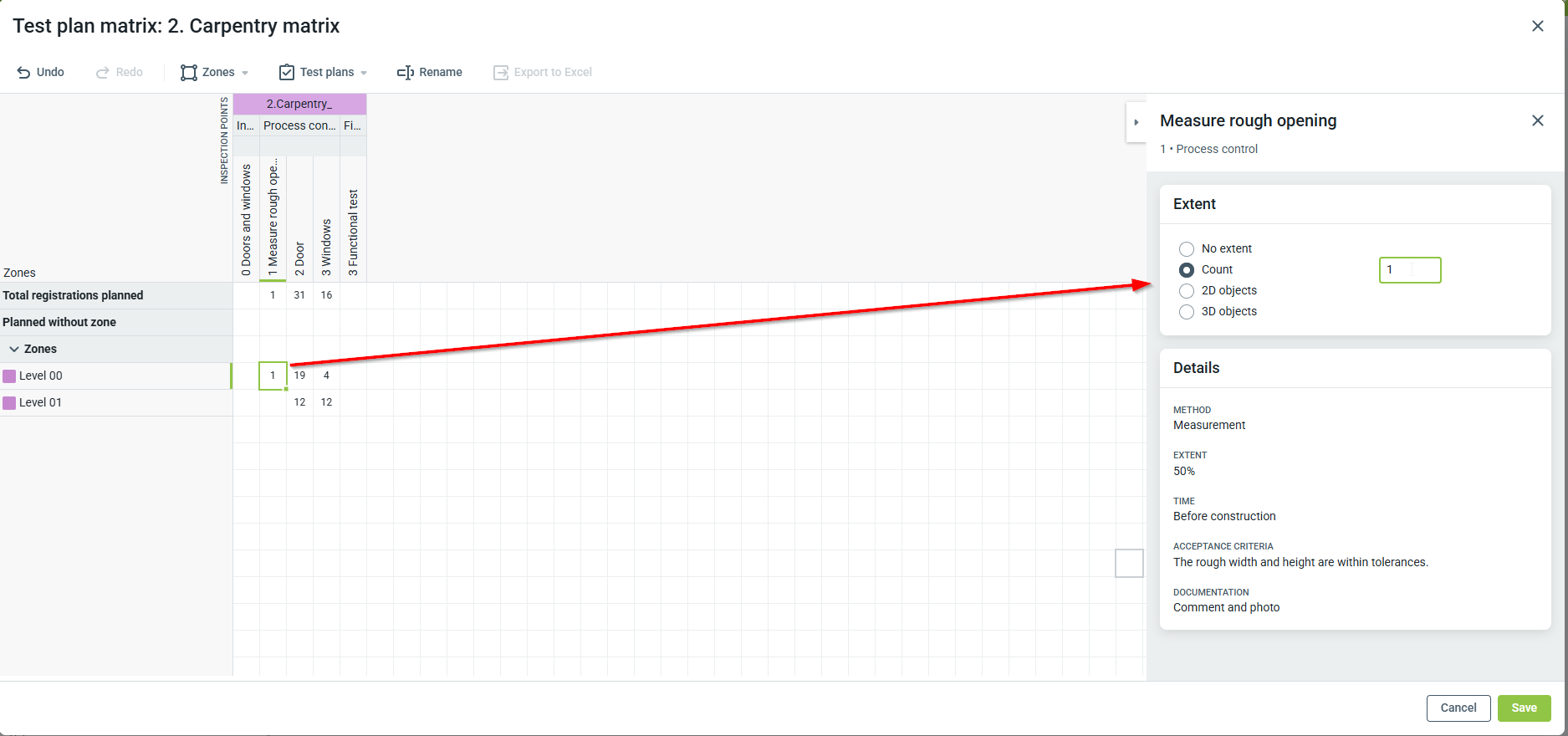

For å angi et antall, klikk i matrisen som tilsvarer kontrollpunktet og sonen. I menyen til høyre, klikk 'Antall' og skriv inn hvor mange tester som bør utføres.

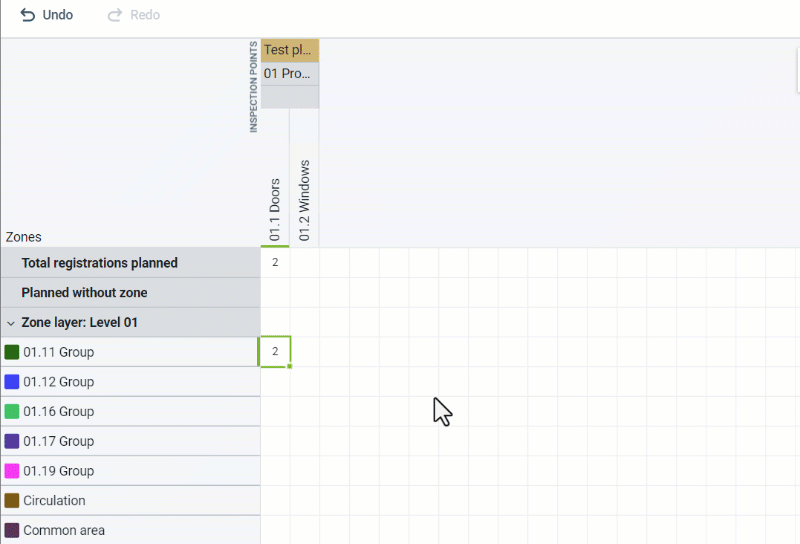

Hvis du vil bruke det samme antallet på alle eller flere soner, kan du dra og slippe over flere soner og inspeksjonspunkter.

Du kan også dra og slippe en 'Ingen omfang'-celle for raskt å nullstille alle planlagte omfang.

De totalt planlagte registreringene oppdateres automatisk og kan sees øverst.

Om nødvendig kan du klikke på de enkelte cellene i matrisen og endre omfangstype eller mengde i menyen til høyre.

Når du er ferdig, husk å klikke 'Lagre'.

Hvordan bruke 2D- eller 3D-objektgrupper for omfang

Hvis du har opprettet 2D- eller 3D-objektgrupper, kan disse brukes til å automatisk sette antall og plassere testene på riktig sted.

Du kan lese mer om 2D- eller 3D-objektgrupper i denne artikkelen: Hvordan lage 2D / 3D-objektgrupper.

Gruppering av veldefinerte 2D- eller 3D-objekter er nyttig for planlegging, spesielt hvis du trenger å kontrollere hvert objekt. For eksempel, hvis du trenger å sjekke hver dør i en bygning og hver dør er en del av en 2D- eller 3D-objektgruppe, vil det totale antallet automatisk oppdateres i omfangsoversikten.

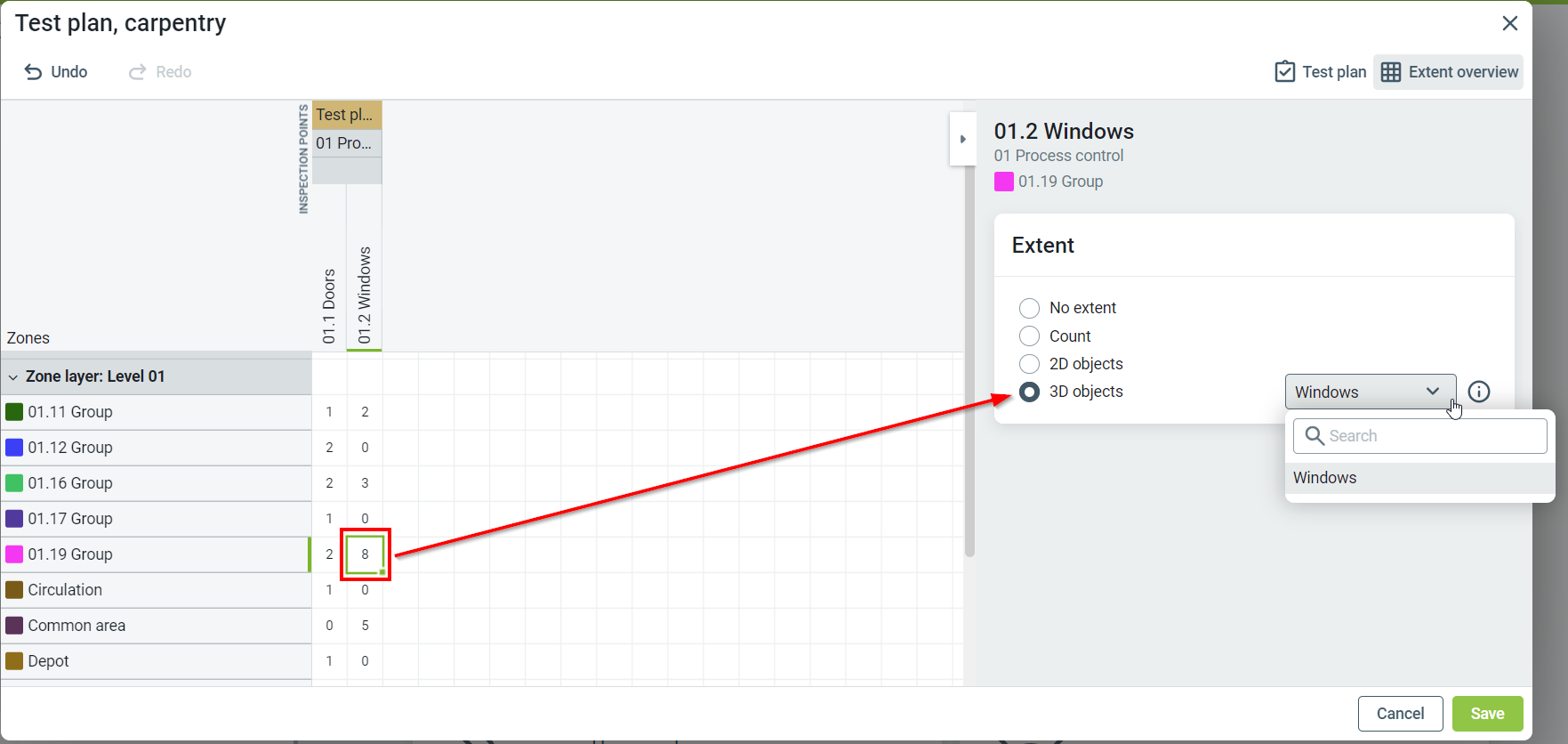

For å angi omfang fra 2D- eller 3D-objektgrupper, klikk på en celle i matrisen. Deretter, i sidemenyen, klikk enten '2D-objekter' eller '3D-objekter'. Søk eller velg hvilken gruppe du vil bruke.

I eksempelet ovenfor er inspeksjonen av vinduer planlagt ved hjelp av 3D-objekter.

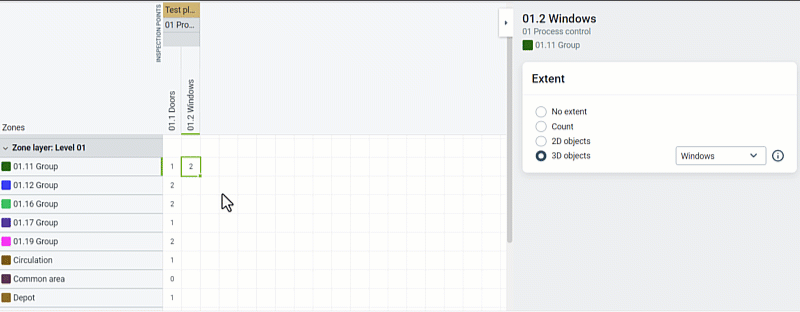

Du kan raskt dra og slippe på tvers av flere soner for å angi omfanget som 2D- eller 3D-objekter for sonene.

Når du er ferdig, husk å klikke 'Lagre'.

Delt omfang ved hjelp av objekter og soner

Når du bruker omfang i soner med 2D- eller 3D-objektgrupper, kan du angi delvis omfang. Delvis omfang lar deg spesifisere en prosentandel av tester som skal utføres.

For eksempel, hvis spesifikasjonene krever at 50 % av alle dører og vinduer på hver etasje i bygningen skal testes, kan dette settes opp som et delvis omfang.

Etter hvert som 3D-objektene i sonen testes, blir omfanget automatisk oppdatert. Kontrollene er ferdige når det delvise omfanget er oppfylt. Kontroller kan fortsatt utføres for å gå utover det delvise omfanget.
