Hvordan forberede seg til SiteWalk

Denne artikkelen vil hjelpe deg med å komme i gang med å bruke SiteWalk på prosjektet ditt. Du kan bruke SiteWalk for prosjekter som bruker BIM-modeller, samt for rene 2D-prosjekter dersom du utelukkende arbeider med tegninger.

Vi dekker nødvendig utstyr og god praksis for å få best mulig resultat fra SiteWalks. Du kan bruke SiteWalk for:

• Rask og enkel visuell dokumentasjon av fremdriften eller som-bygget
• 360°-bilderegistrering, integrert med Dalux Field-funksjoner
• Sammenlign forskjellige tidspunkter eller med BIM-modellen

Påkrevd utstyr

Før du kan starte med SiteWalk, trenger du riktig utstyr. SiteWalk kan kun brukes med et støttet kamera, som listet nedenfor.

Støttet kamera:

• Insta360 X5 - Anbefalt av Dalux, krever et SD-kort, f.eks. et MicroSD V30
• Insta360 X4* - Krever et SD-kort, f.eks. et MicroSD V30
• Ricoh Theta Z1

*Merk at Insta 360 X4 Air ikke støttes.

Vi anbefaler å bruke følgende utstyr:

• Anbefalt kamera: Insta360 X5
• Ta med en powerbank for å sikre tilstrekkelig batteritid under capture
• Unngå å bruke en linsebeskytter, da det kan påvirke bildekvaliteten

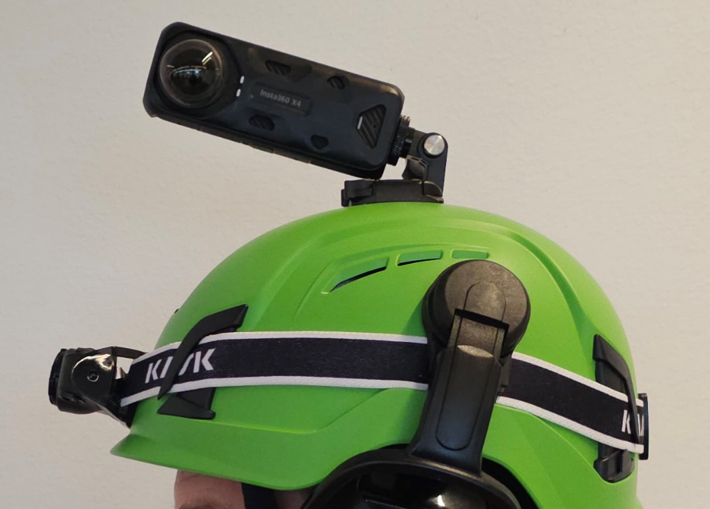

• Monter kameraet med en liten tilt for å redusere høyden
• Ta med ekstra belysning når du arbeider i miljøer med lite lys

For flere detaljer, se den fullstendige utstyrsguiden: Anbefalt utstyr for SiteWalk

Modell- og tegnekvalitet

Du kan bruke SiteWalk for både BIM-prosjekter og rene 2D-prosjekter. Ruten lagt på tegningene dine vil avhenge av typen og kvaliteten på dataene dine.

Her er noen tips for best resultat i rene 2D-prosjekter:

• Bruk en arkitektonisk plantegning av én enkelt etasje.
• Ideelt sett viser tegningen din tydelig objekter som vegger, vinduer, dører og andre elementer.
• Tegningen bør inkludere skalaopplysningene sine i Dalux.
• Sørg for at du kun har én plan per tegning og ingen overlappende versjoner i tilfelle renoveringsprosjekter.

Ikke bruk:

• MEP-tegninger
• Reflekterte himlingsplaner
• Ortofotoer
• Tegninger med flere nivåer
• Tegninger med mange merknader og overlegg.

Godt eksempel på SiteWalk

Hvis du har 3D-modeller i prosjektet ditt, følg disse retningslinjene:

• Bruk en arkitektonisk modell av bygningen som inkluderer objekter som vegger, vinduer, dører, og andre elementer.
• Sørg for at nivåene dine er opprettet i riktig høyde og at tegningene dine er nøyaktig kartlagt i skala og orientering.
• Unngå flere designversjoner i samme bygning. Du kan knytte forskjellige fagmodeller til en bygning, men ikke ulike versjoner av det samme designet, slik som før og etter renovering.
• Unngå generelle geometriske typer i din BIM-modell, som IFCElementProxy. Typer som disse kan redusere nøyaktigheten av resultatet.

Planlegging av ruten din og tidsplanen

Regelmessige SiteWalks lar deg spore fremdriften på prosjektet ditt gjennom byggefasen. For enkel sammenligning og grundig dokumentasjon er det en god idé å utføre SiteWalks med faste intervaller på

• Høy aktivitet (MEP-installasjoner, innvendige arbeider, osv.): ukentlig
• regelmessig aktivitet (betongarbeid, fasade etc.): hver fjortende dag
• lav aktivitet (ferdigstilte/pausede byggeområder): månedlig

Kortere intervaller i høyaktivitetssoner sikrer riktig dokumentasjon og reduserer risikoen for å gå glipp av viktig informasjon.

Planlegg ruten(e) dine deretter. Gå omtrent den samme ruten hver gang for å enkelt kunne sammenligne bildene dine. Følg disse retningslinjene for å planlegge rutene dine for best mulige resultater:

• Start og slutt - Velg lett gjenkjennelige lokasjoner på tegningene (f.eks., døråpninger) som er minst 10 meter fra hverandre. Sørg for å velge de riktige punktene på tegningen.
• Bli på samme etasje - Du kan kun ta opp én etasje per video. Forbli i samme etasje og start et nytt opptak i en ny etasje.
• Vit hvor du skal - Ruten er enklere hvis du vet hvor du er på vei. Ta en titt på byggeplassen først og identifiser stedene du vil besøke. Vær konsekvent med rutene dine, da dette gjør det enklere å sammenligne bilder senere.
• Gå gjennom lokasjoner på nytt - Det er alltid en god idé å gå samme område to ganger. Dette hjelper systemet med å gjenkjenne hvor du har vært og forbedrer stien til SiteWalk.
