Denne artikkelen forklarer hvordan du legger til og oppdaterer tegninger i Dalux-prosjekter ved å bruke bare Field og Locations. Tegninger tilføyd Lokasjoner kan brukes til registreringer i Field, for eksempel oppgaver og sjekklister.
Les mer
Hvis du også har Box i prosjektet ditt, les denne artikkelen: Oppdatering av tegning- og dokumentversjoner.
Hvis prosjektet ditt har en 3D-modell, bør du lese denne artikkelen: Last opp IFC-modellfiler og 2D-tegninger
Hvordan laste opp tegninger
Brukerettigheter
Kun prosjektadministratorer eller brukere med redigeringsrettigheter for Lokasjoner kan opprette bygninger og laste opp tegninger. Lær mer om brukergrupper i denne artikkelen: Hvordan sette opp brukergrupper.

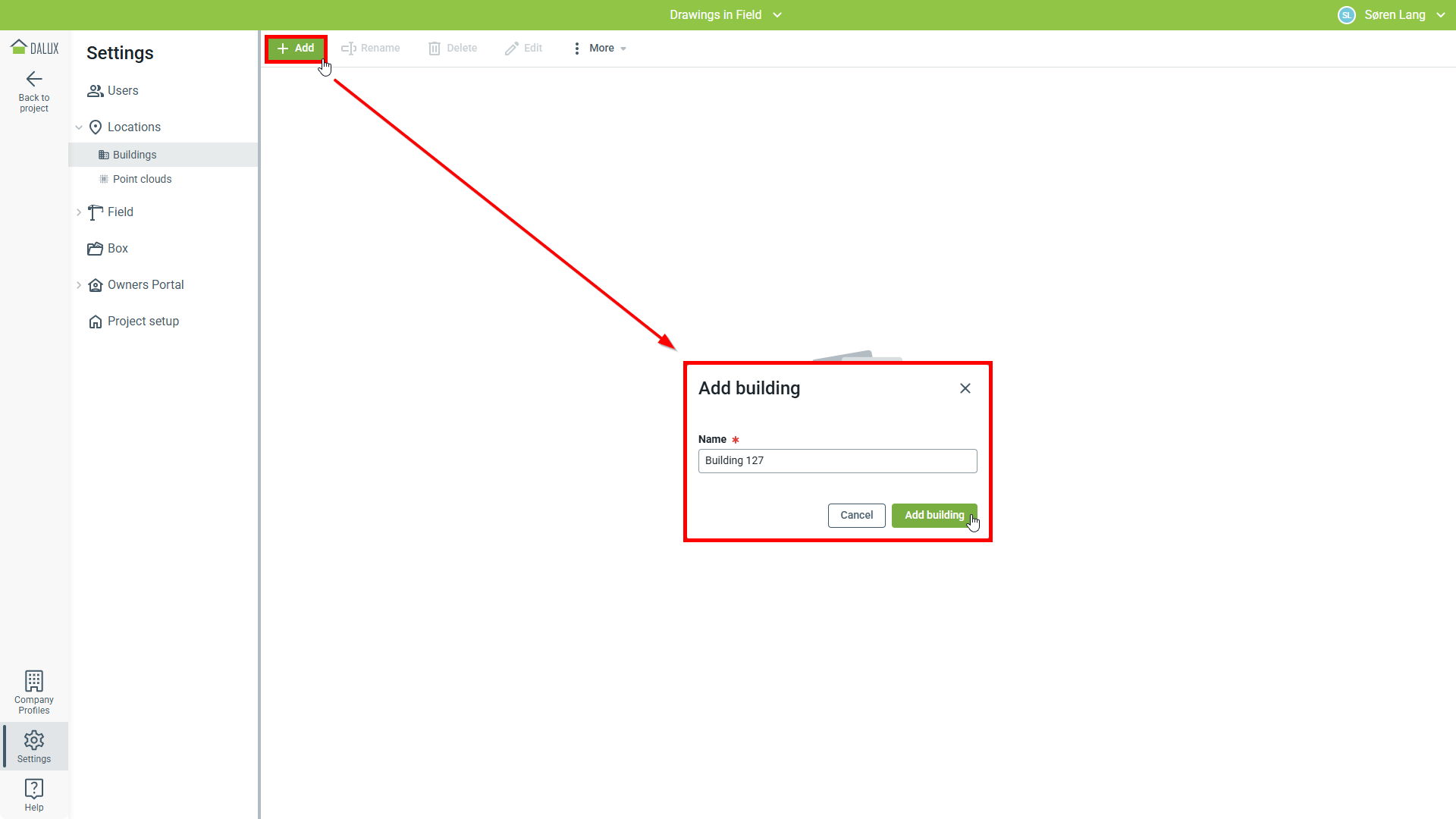

Før du bruker tegninger i Lokasjoner og Field, må du tilføye dem til en bygning. Start med å gå til:
Innstillinger
Lokasjoner
Bygninger
Tilføy.
Når bygningen er opprettet, kan du begynne å laste opp tegningene dine fra datamaskinen.

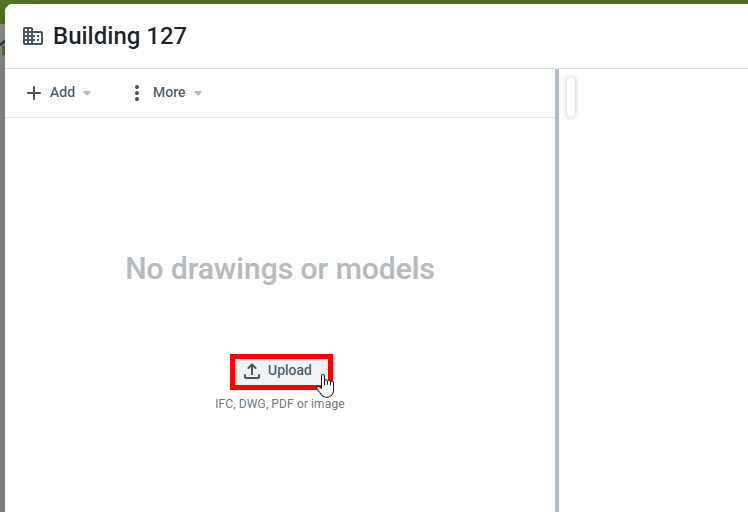

Klikk Last opp og finn tegningene dine.

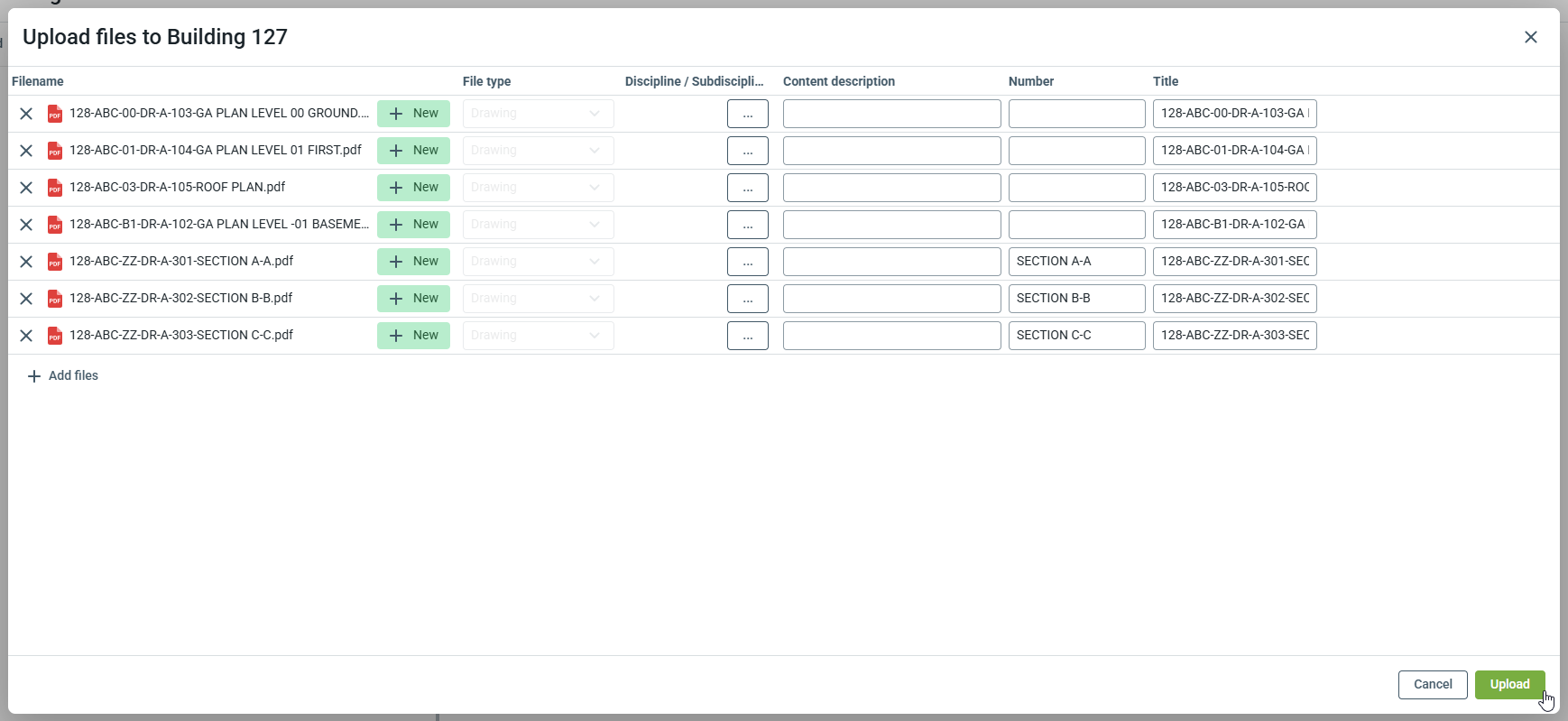

I opplastingsvinduet kan du se filene som skal lastes opp og legge til fag, innholdsbeskrivelser eller tegningsnumre for hyperkoblinger.
Tittelen angir tegningens navn som vises for brukere i Locations og Field, men endrer ikke filnavnet. Dette lar deg enkelt forenkle det viste navnet, slik at det blir lettere for folk å finne de riktige tegningene på byggeplassen.
Disse innstillingene kan endres senere.
Du kan lese mer om disipliner i denne artikkelen: Fag og underfag
Du kan lese mer om hyperkoblinger i denne artikkelen: Hyperkoblinger på PDF-tegninger
Merk
Når tegningene behandles, vil de være tilgjengelige på Lokasjoner for alle brukere av prosjektet.
Vi anbefaler bare å laste opp tegninger til en bygning hvis de er ment å bli brukt til Field-registreringer.

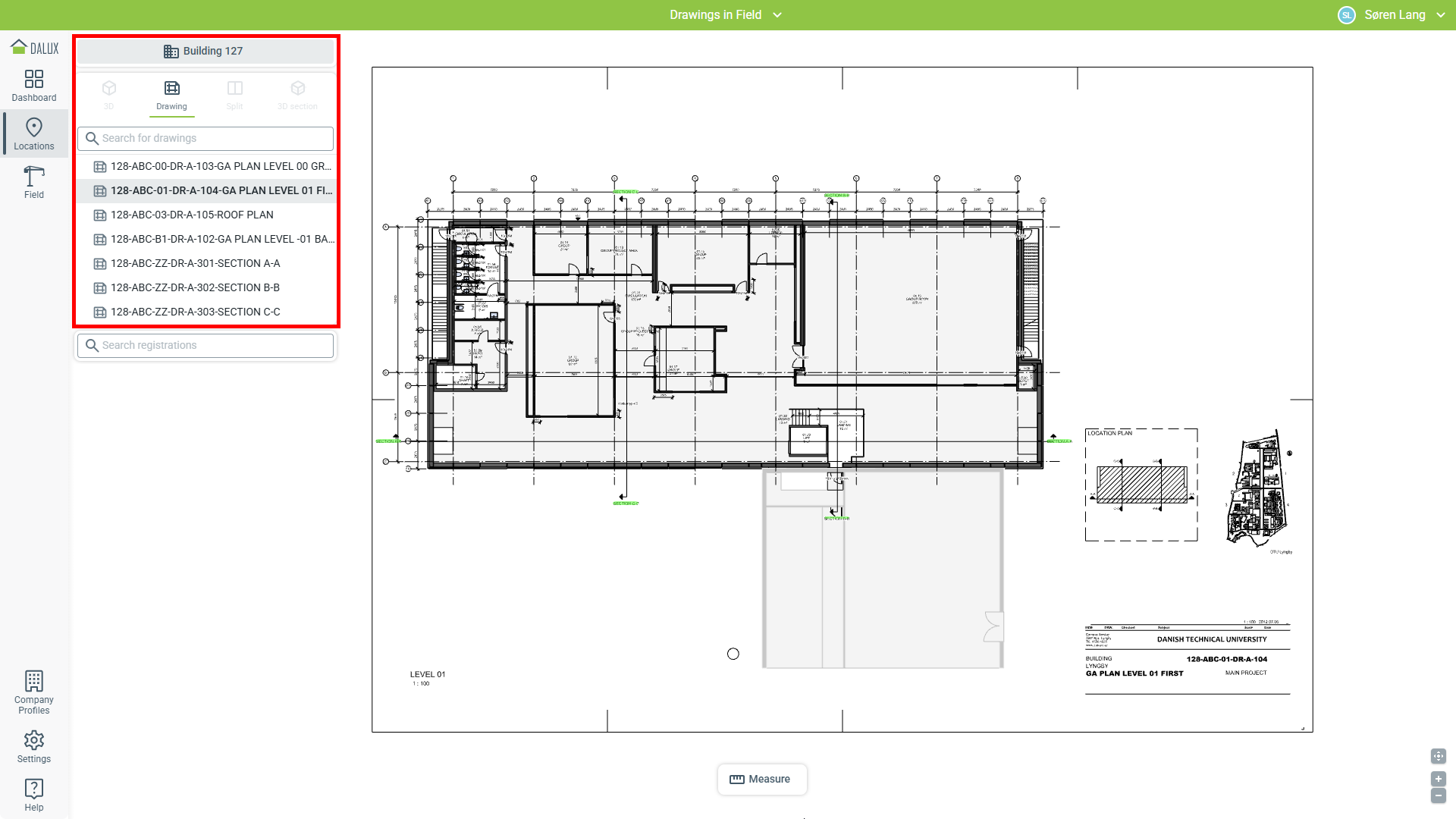

Dine lagrede tegninger er nå klare til bruk i Lokasjoner og
Field.
Slik legger du til nivåer
Alle tegninger lastes opp uten nivåer. Hvis bygningene dine har flere nivåer, anbefaler vi å legge til nivåer i Dalux for å hjelpe til med å organisere tegningene dine.

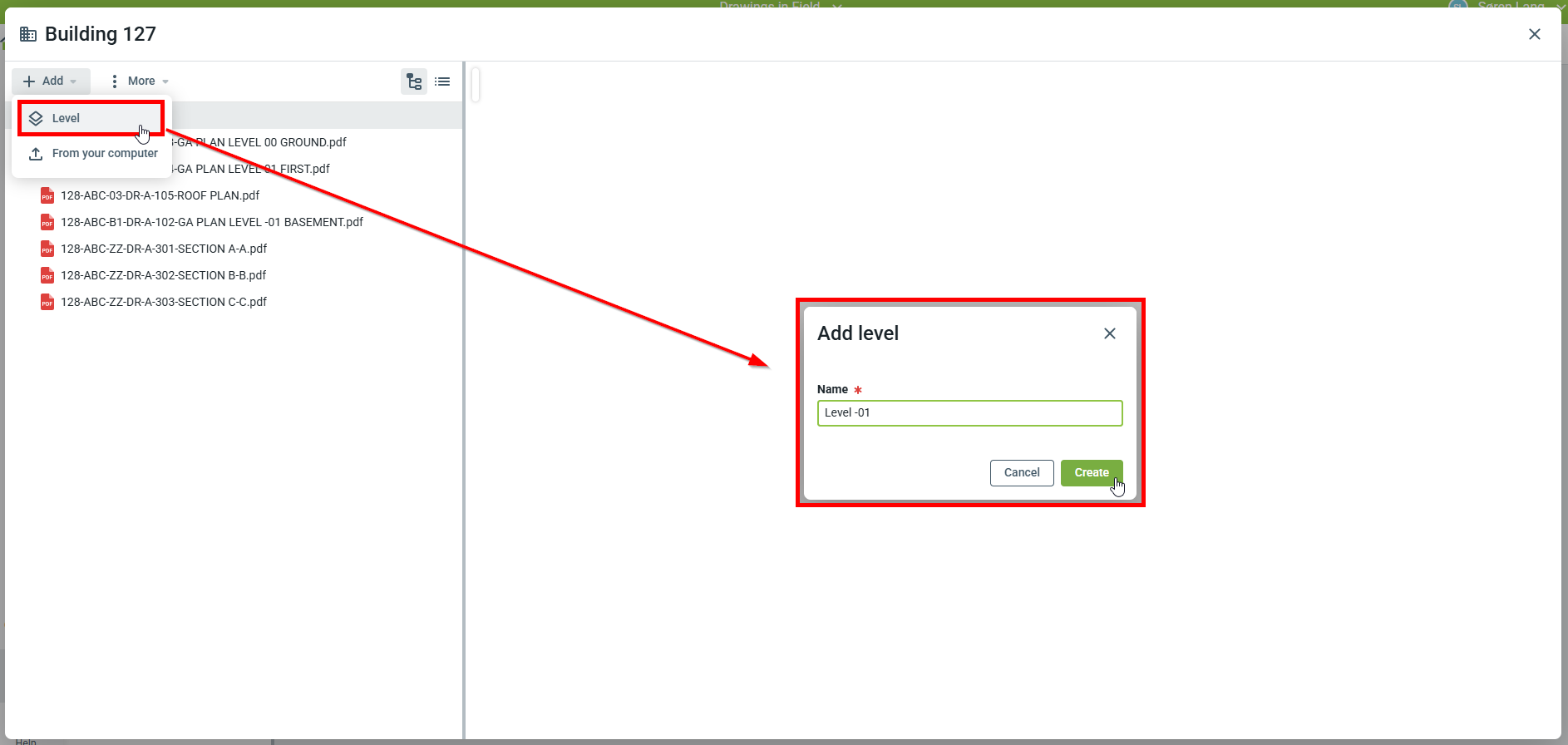

For å legge til et nivå, klikk Tilføy
Nivå
Skriv inn et navn
'Opprett'
Nivåene bør gjenspeile nivåene i bygningen din. Når nivåene er opprettet, må du knytte tegningene til nivåene.

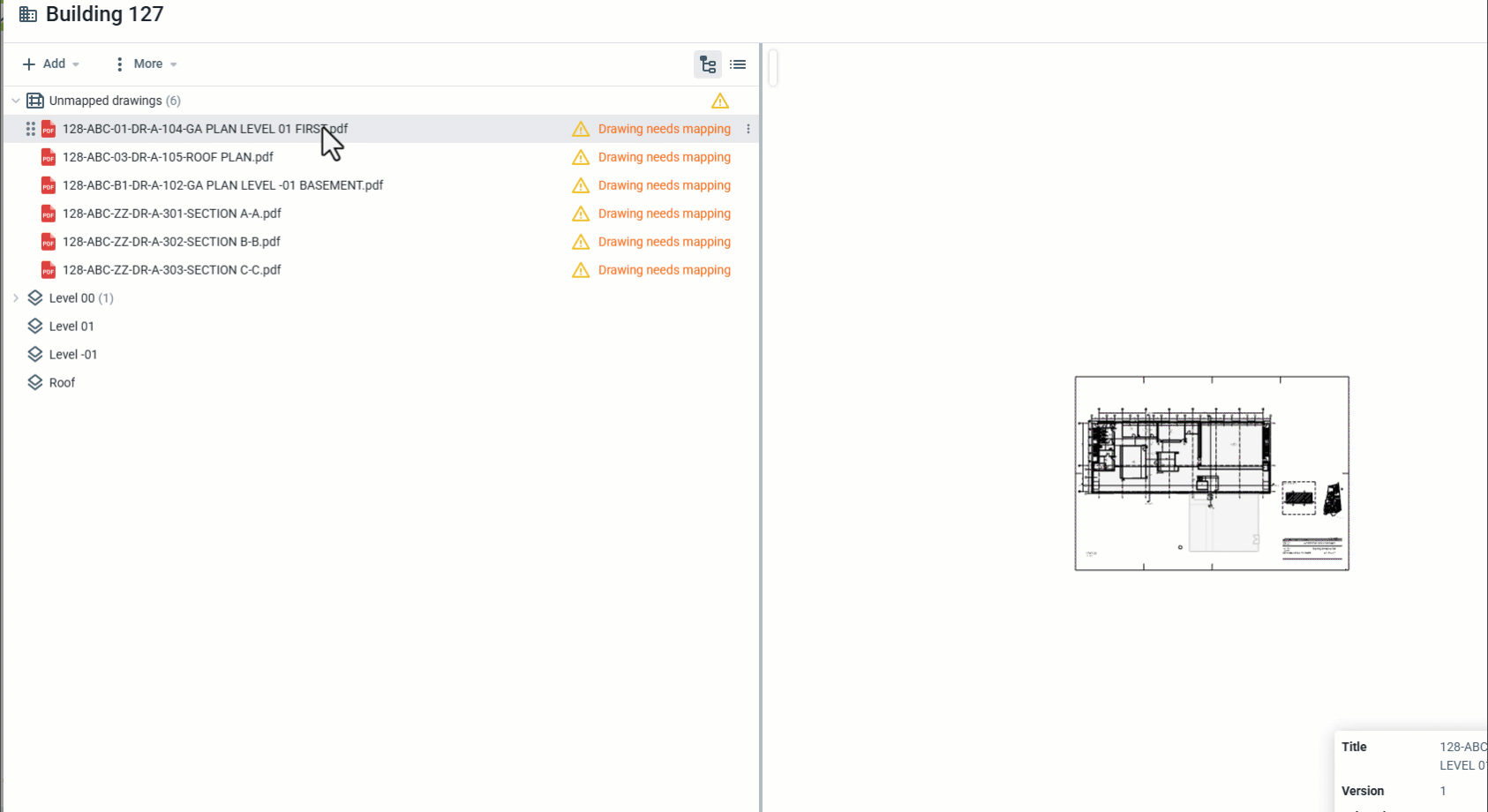

For å kartlegge tegninger, dra og slipp en tegning til et nivå.
Merk
Når du legger til nivåer, vil alle ikke-tilknyttede tegninger vises i en mappe som heter "Uten nivå" i Locations. Du kan deretter:
- La tegningene være som ikke-tilknyttede tegninger
- Hold musepekeren over den ikke-tilknyttede tegningen, og klikk deretter
Kartlegg til 3D
Ingen kartlegging
Begge metodene vil se like ut i Lokasjoner

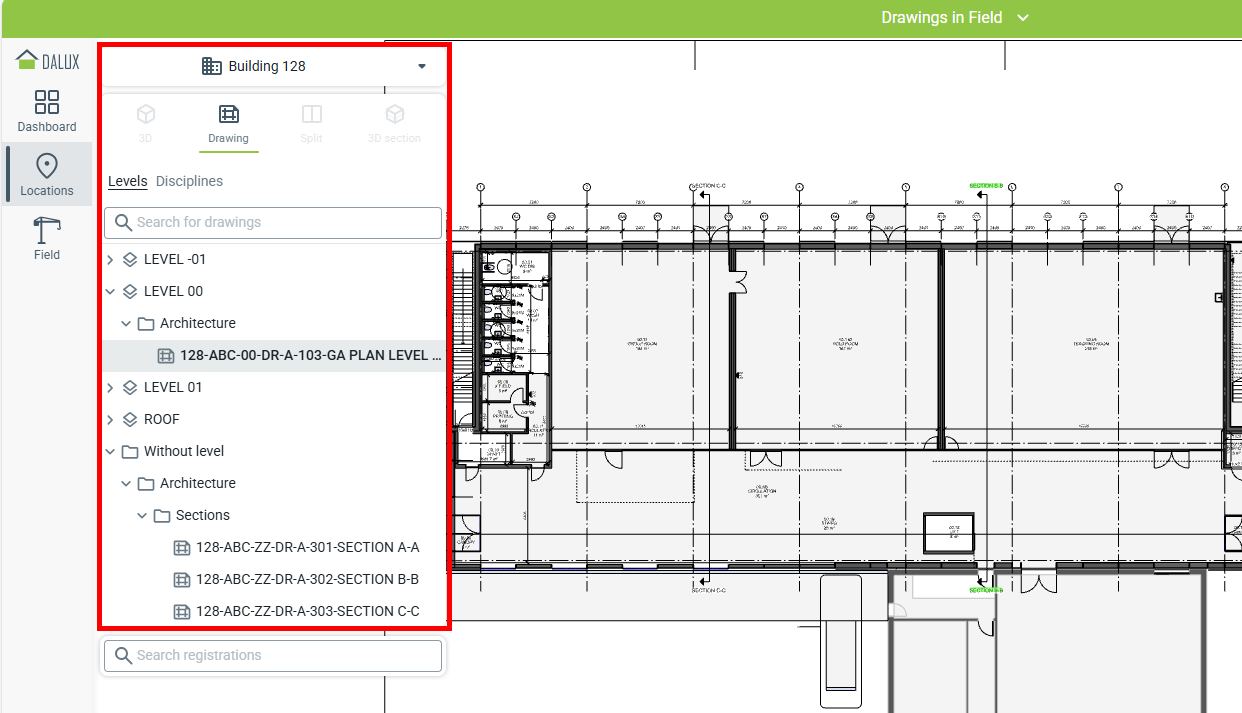

Når tegningene er lagt til nivåer og fag, vil resultatet se slik ut i Lokasjoner.
Hvordan oppdatere tegninger
Du kan oppdatere tegningene ved å laste opp en ny versjon til bygningen.
Teknisk informasjon
Så lenge filnavnet er det samme, vil Dalux automatisk laste opp den nye tegningen som en ny versjon. Den nyeste versjonen vil alltid bli vist i Lokasjoner.
Hvis du laster opp en fil med et annet filnavn, vil det bli behandlet som en ny tegning. Se nedenfor hvordan du endrer filnavn: Gi nytt navn til tegninger eller endre metadata

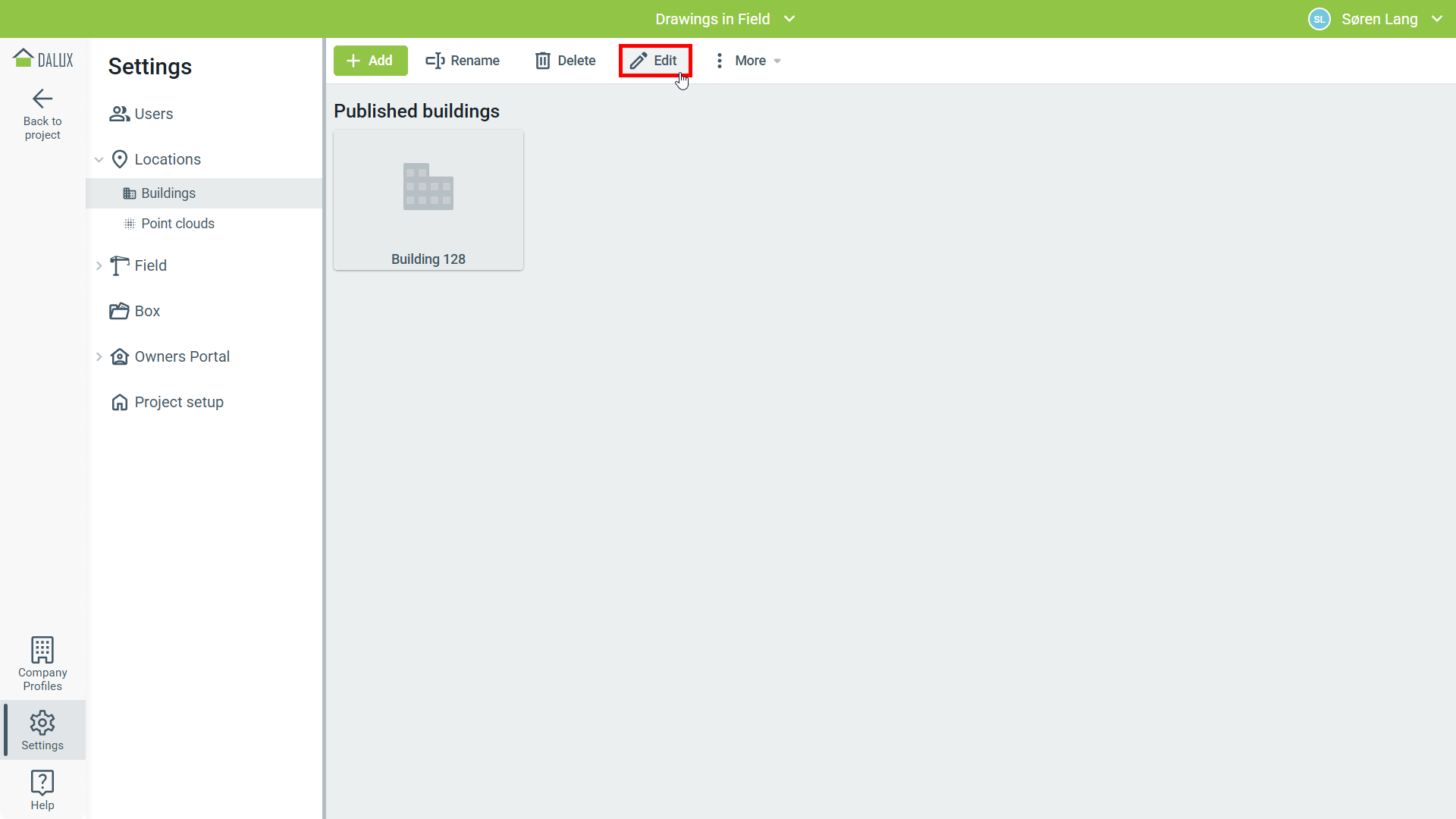

Start med å gå til:
Innstillinger
Lokasjoner
Bygninger
Velg bygningen din
Rediger

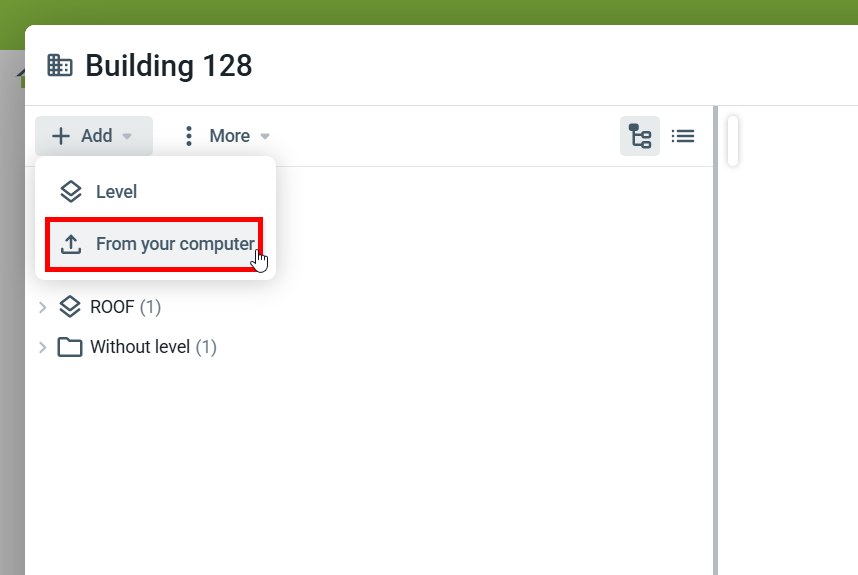

Du kan deretter legge til den oppdaterte tegningen ved å gå til:
Tilføy
Fra datamaskinen din

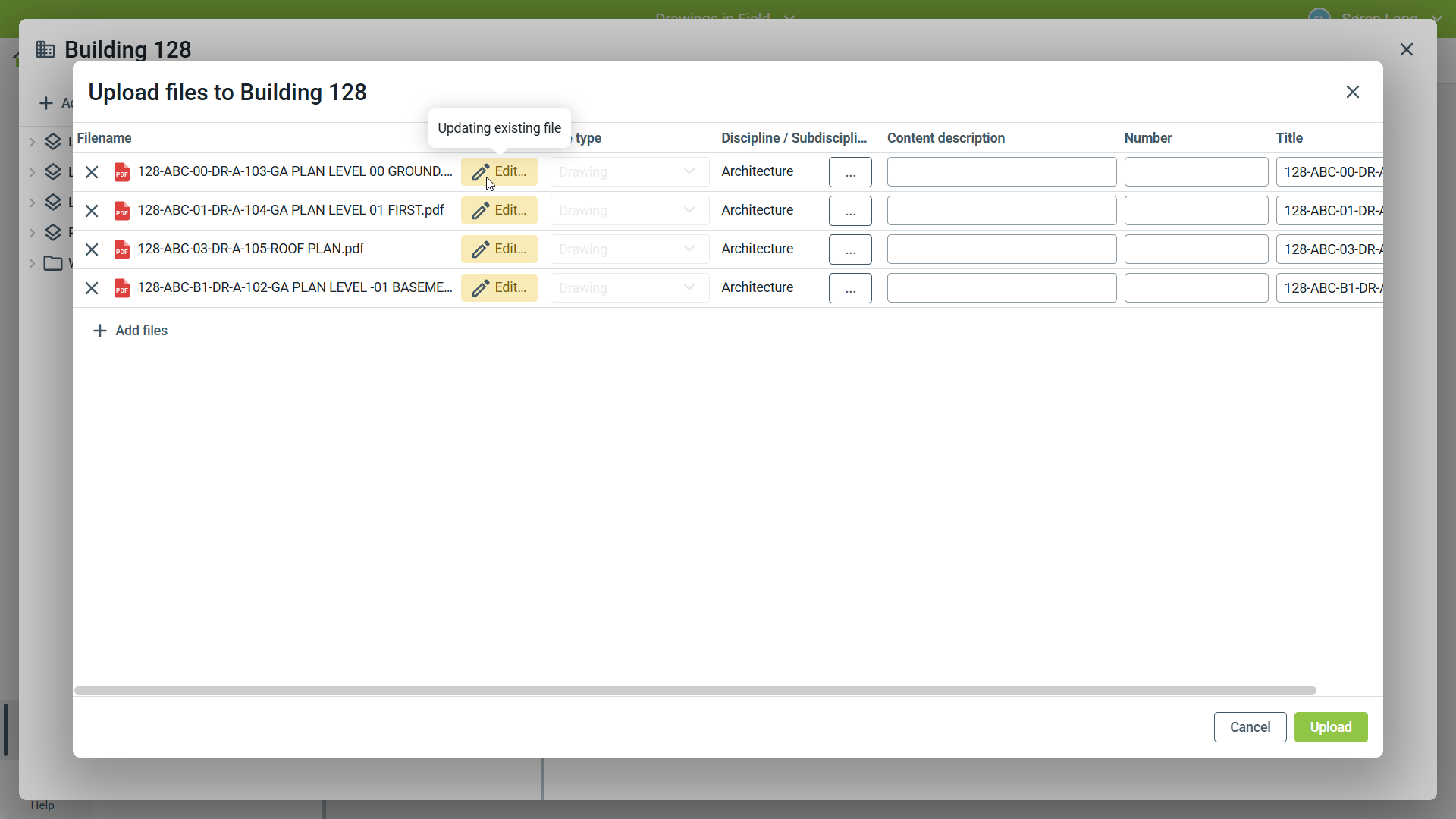

Opplastingsvinduet viser at en ny versjon av en eksisterende tegning blir lastet opp. Kartlegging til nivåer og fag forblir det samme. Registreringer gjort på tegningen vil også forbli på tegningen.
Teknisk informasjon
Sørg for at den oppdaterte tegningen eksporteres med de samme innstillingene som originalen. For eksempel, hvis tegningen er rotert eller flyttes til et annet område, vil registreringene i Field ikke flytte med den.
Gi nytt navn til tegninger eller endre metadata
For å endre filnavnet, må du manuelt laste opp en ny versjon direkte til filen.

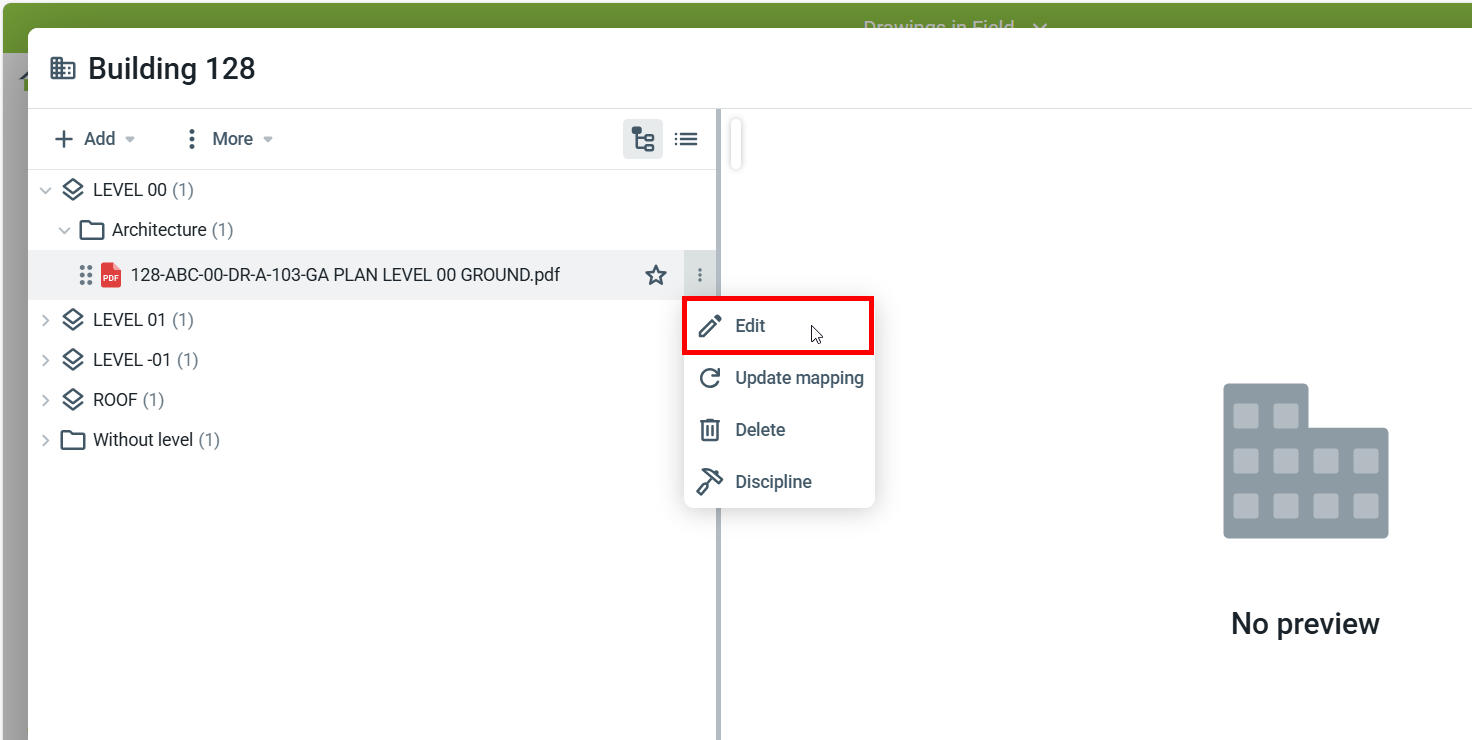

For å åpne en tegning enten dobbeltklikk på den, eller hold musepekeren over en tegning, deretter klikkRediger
Tegningen vil åpne i et nytt vindu. Herfra kan du også laste ned eller skrive ut tegningen.
Merk

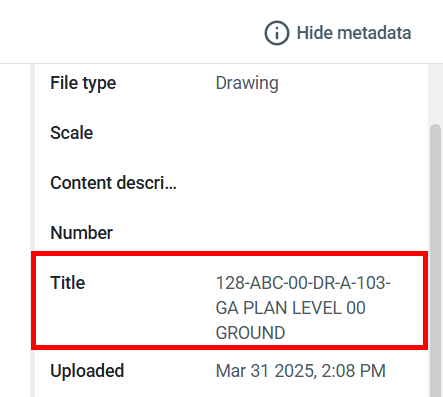

Hvis du vil endre det viste navnet i Locations og Field, oppdaterer du tittelen på tegningen.
Metadata kan endres i menyen til høyre (Klikk Vis metadata for å vise menyen).

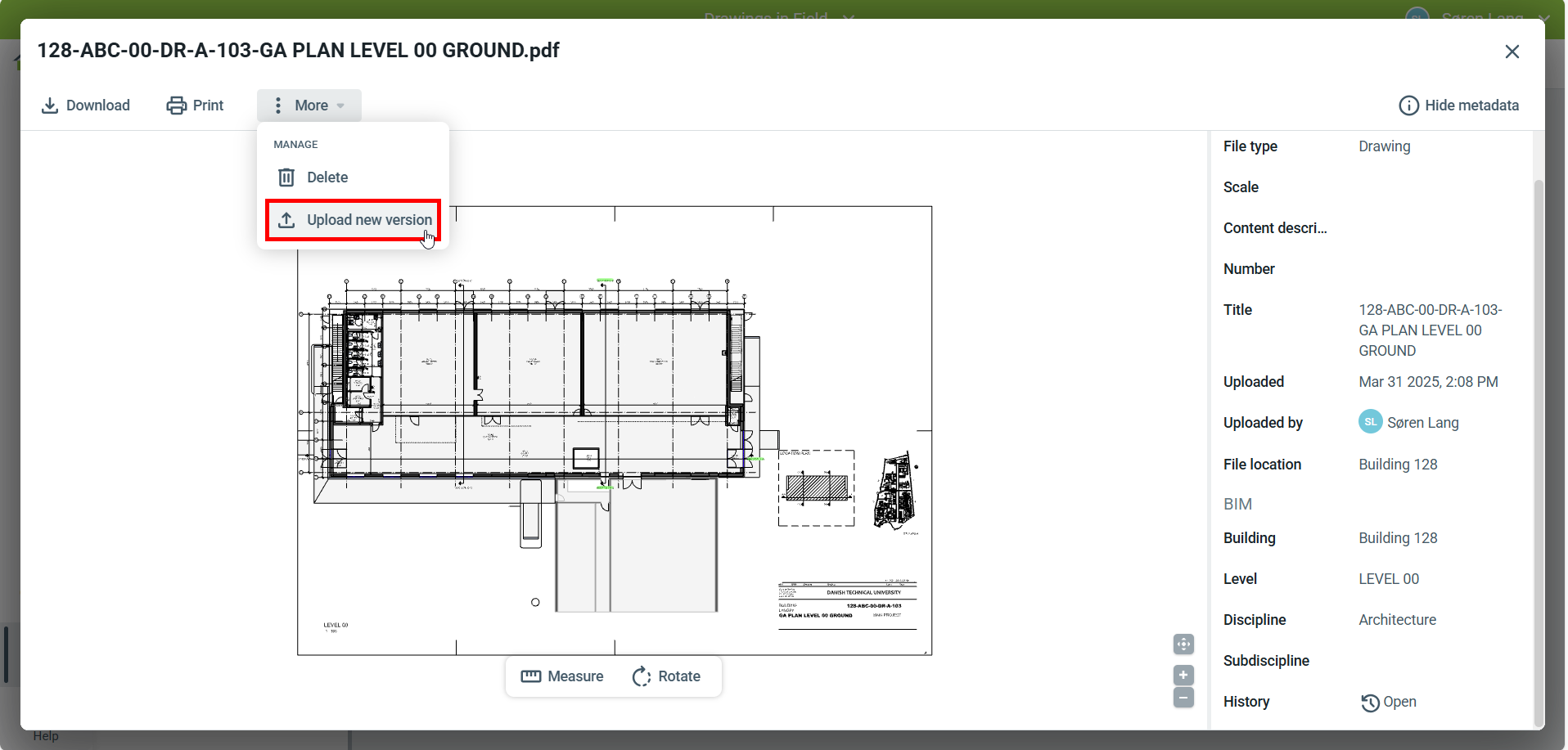

I Mer menyen kan du bruke
Last opp ny versjon for å laste opp en ny versjon med et annet filnavn. Opplastingsprosessen er den samme. Kartlegging til nivåer og fag forblir det samme. Registreringer gjort på tegningen vil også forbli på tegningen.
