Hvordan vise og sammenligne SiteWalks

Denne artikkelen dekker hvordan du kan vise, sammenligne og eksportere SiteWalks.

SiteWalk lar deg ta bilder av prosjektets fremdrift ved å gå på byggeplassen med et 360°-kamera koblet til Dalux-mobilappen.

Du kan bruke SiteWalk for

• Rask og enkel visuell dokumentasjon av fremdriften eller ferdigbygget
• 360°-bilderegistrering, integrert med Dalux Field-funksjoner
• Sammenlign forskjellige tidspunkter eller med BIM-modellen

Du kan lese om hvordan du registrerer SiteWalks i denne artikkelen: Hvordan registrere en SiteWalk

Hvordan få tilgang til registrerte SiteWalks


Du kan få tilgang til SiteWalks enten i Lokasjoner eller Field.

SiteWalks kan vises på en plantegning med en visualisering av den gåtte ruten. For å gjøre dette, gå til Lokasjoner og finn plantegningen som SiteWalks er gjort på.

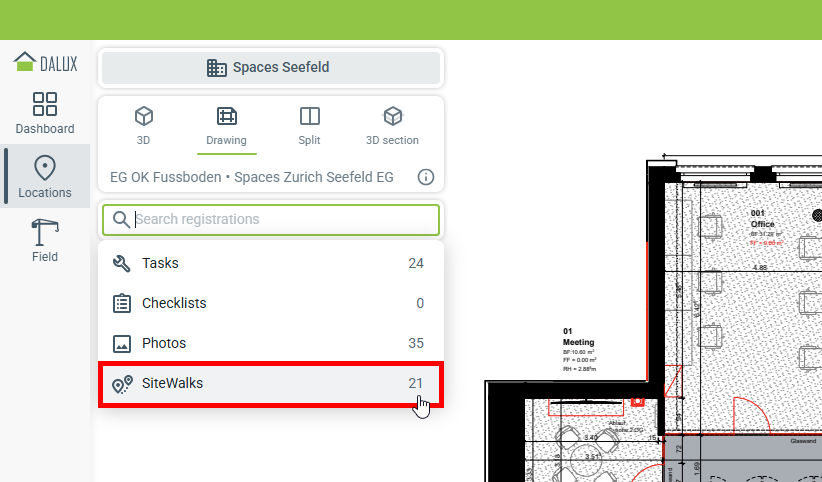

I sidemenyen kan du filtrere for SiteWalks.

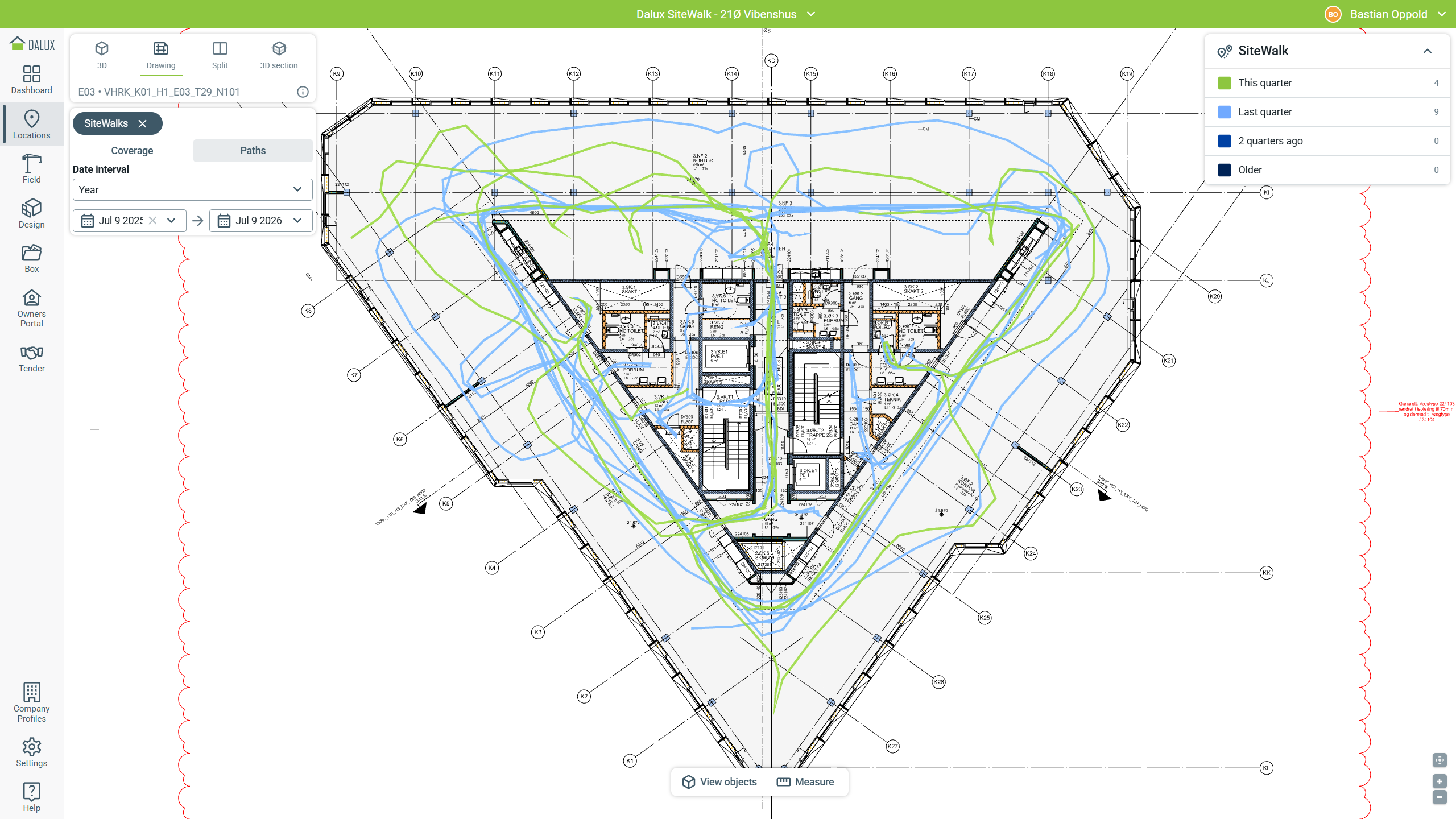

Dette vil vise SiteWalks laget på etasjeplanen. Du kan bruke sidemenyen til å filtrere de viste SiteWalks basert på et datoområde.

Fargen på SiteWalk-stiene vil endres basert på det valgte tidsfilteret.

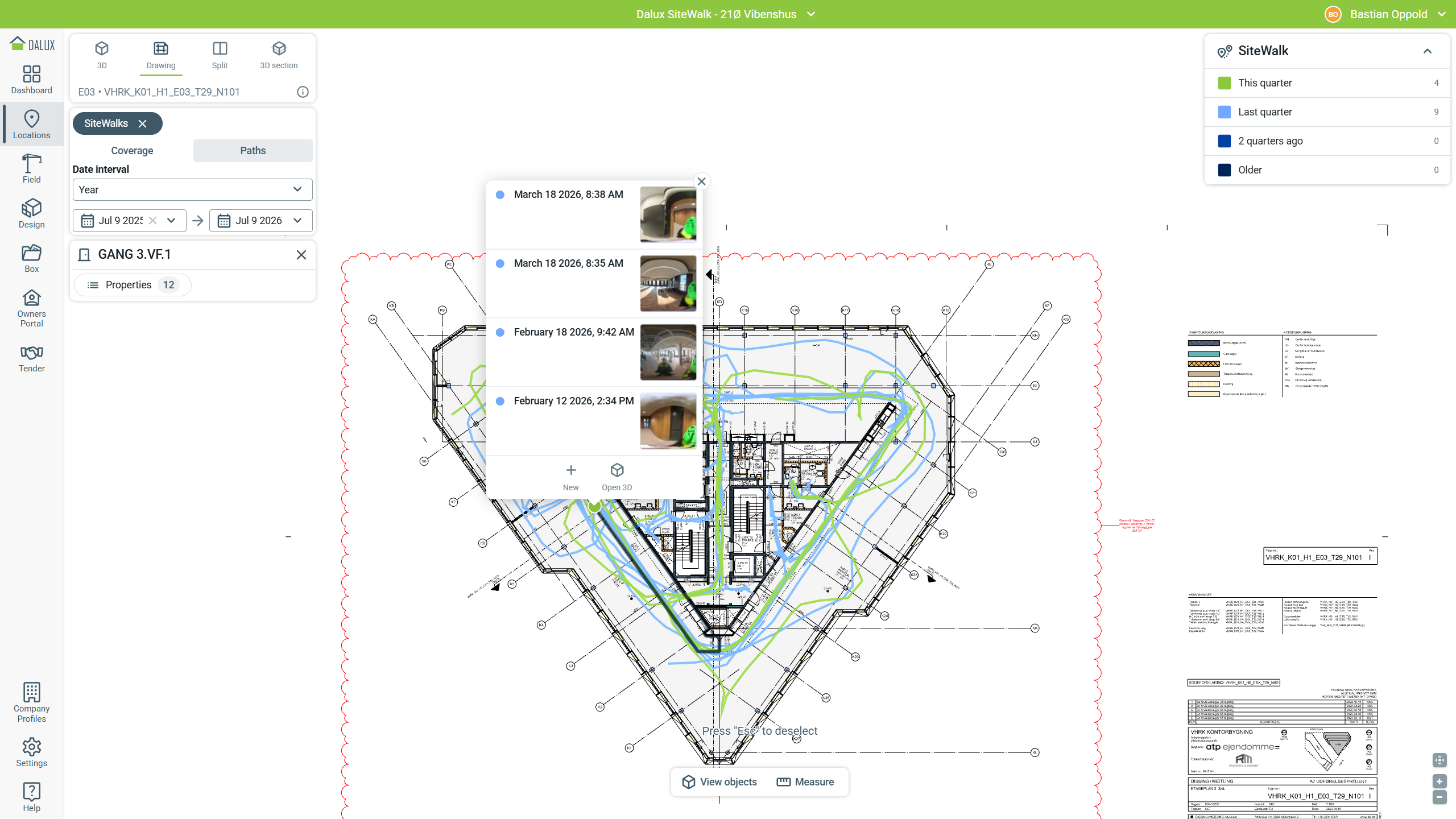

Du kan klikke på SiteWalk-linjene for å vise de forskjellige datoene. Hvis det er flere SiteWalks på samme posisjon, vil de nyeste SiteWalks vises med den nyeste øverst.

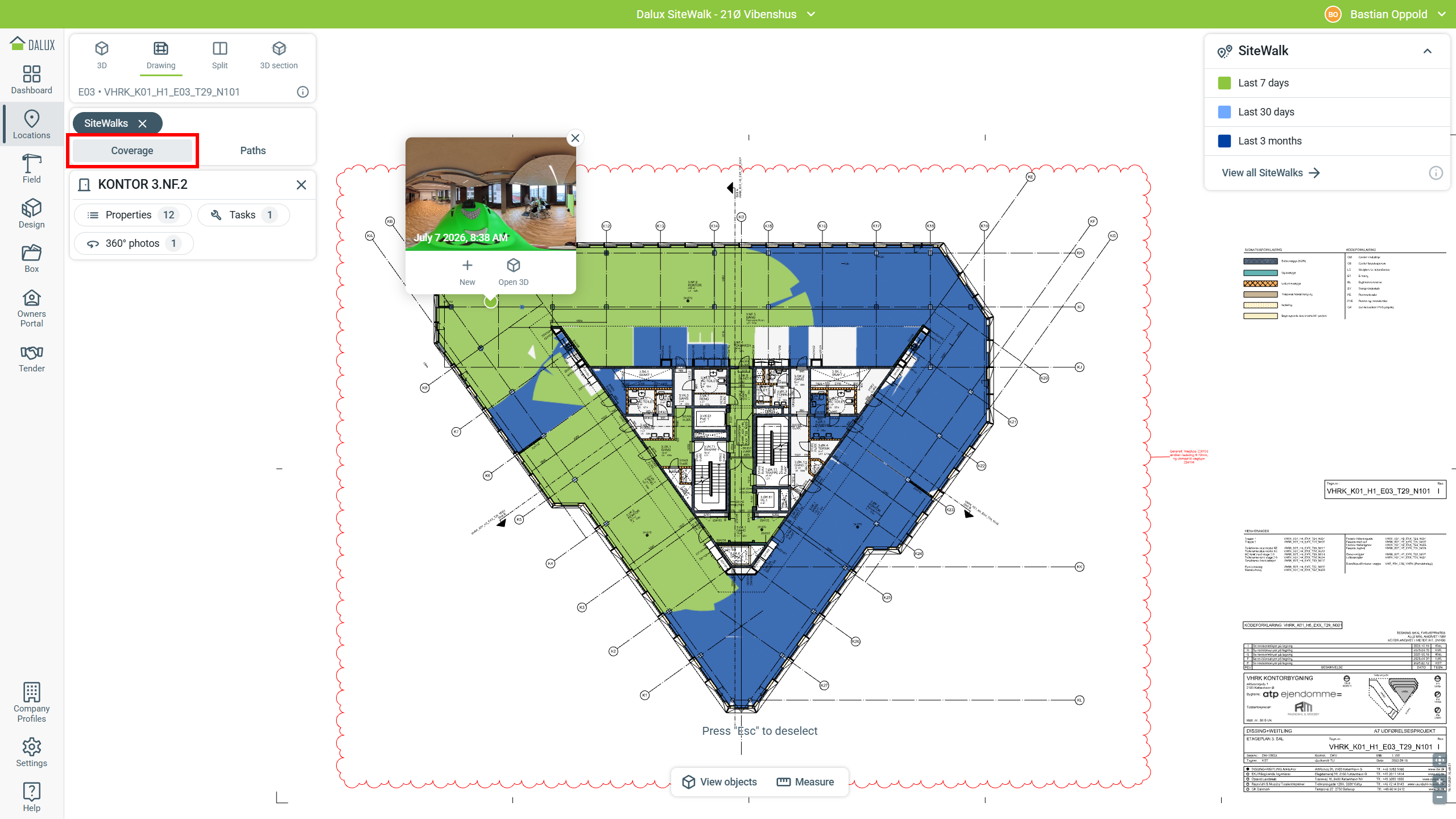

Bytt til dekningsvisning for å se hvilke rom som er registrert de siste 3 månedene, og hvilke opptak som kan være utdaterte.

 Du kan klikke på et av SiteWalk-forhåndsvisningene for å åpne dem.

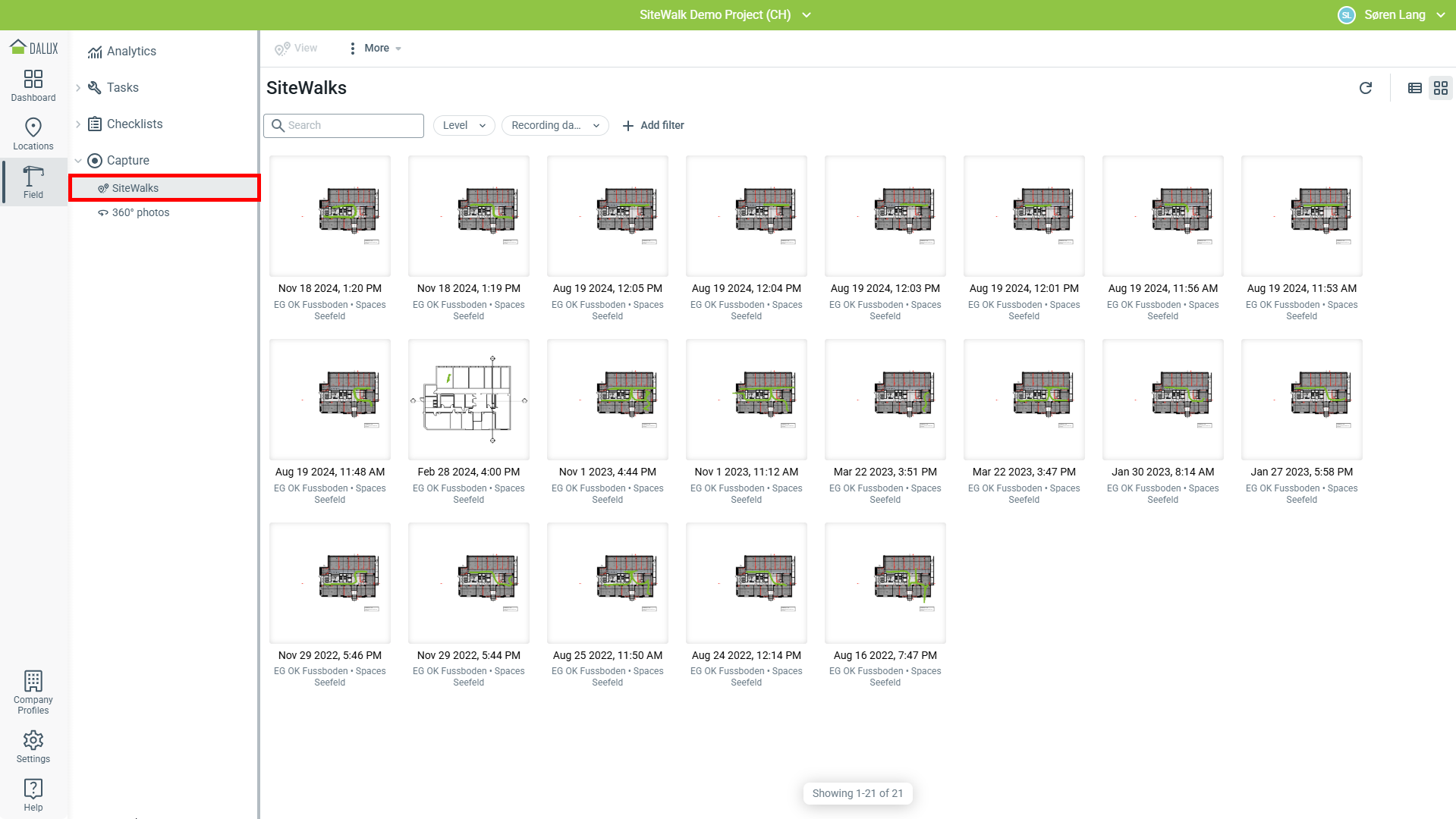

For å få en oversikt over alle SiteWalks gjort på prosjektet, gå til Field Capture SiteWalks.

I denne visningen kan du se alle SiteWalks som er gjennomført. Gittervisningen er gruppert etter etasje og vil vise et miniatyrbilde av planen og SiteWalk-stien.

Om nødvendig kan du også endre til en listevisning og tilbake ved å bruke /-ikonene.

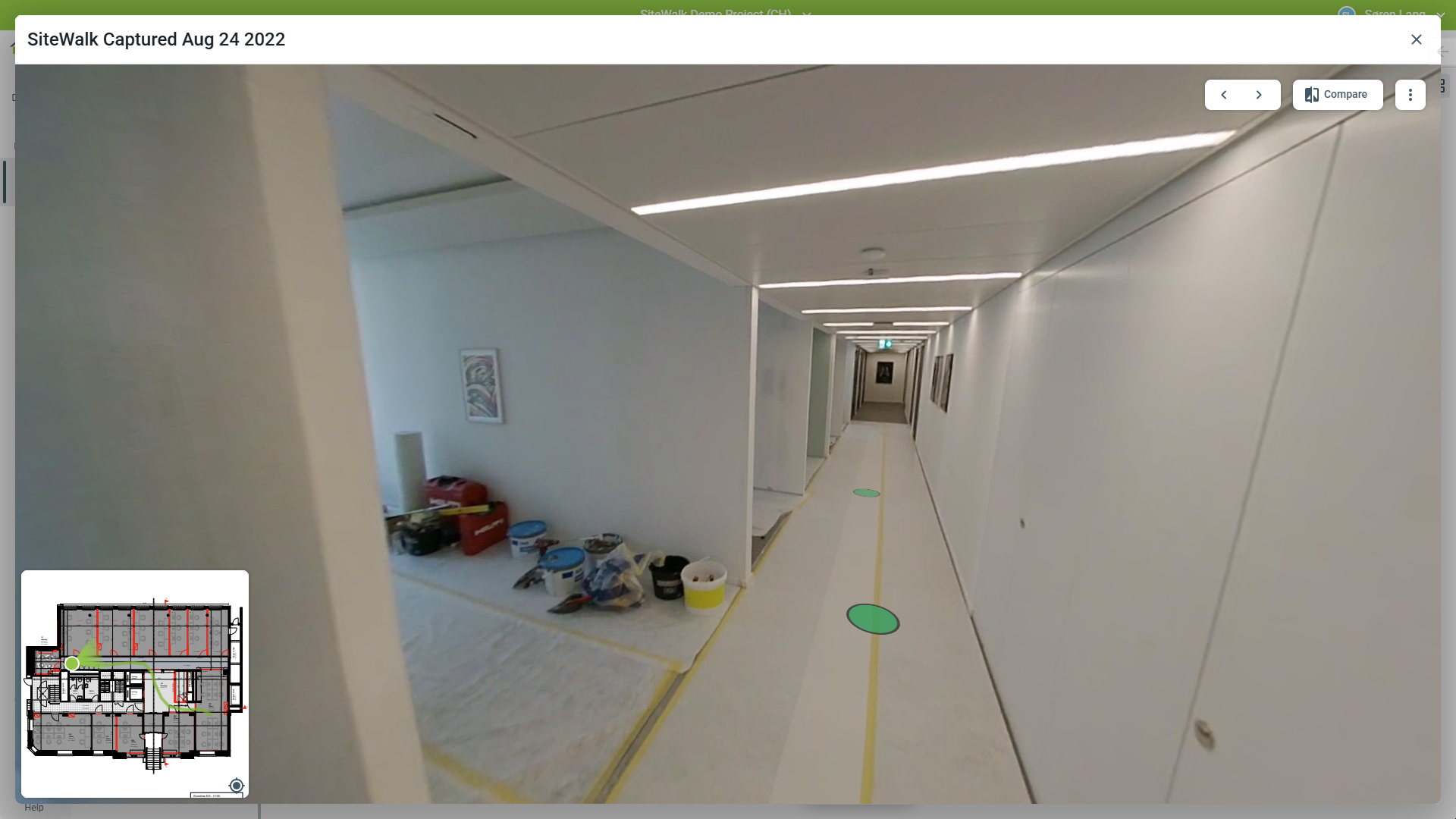

Du kan få adgang til SiteWalk direkte ved å dobbeltklikke på et miniatyrbilde eller en SiteWalk i listevisningen. Dette vil åpne den individuelle SiteWalk-opptakelsen.

Visning og navigering i SiteWalks

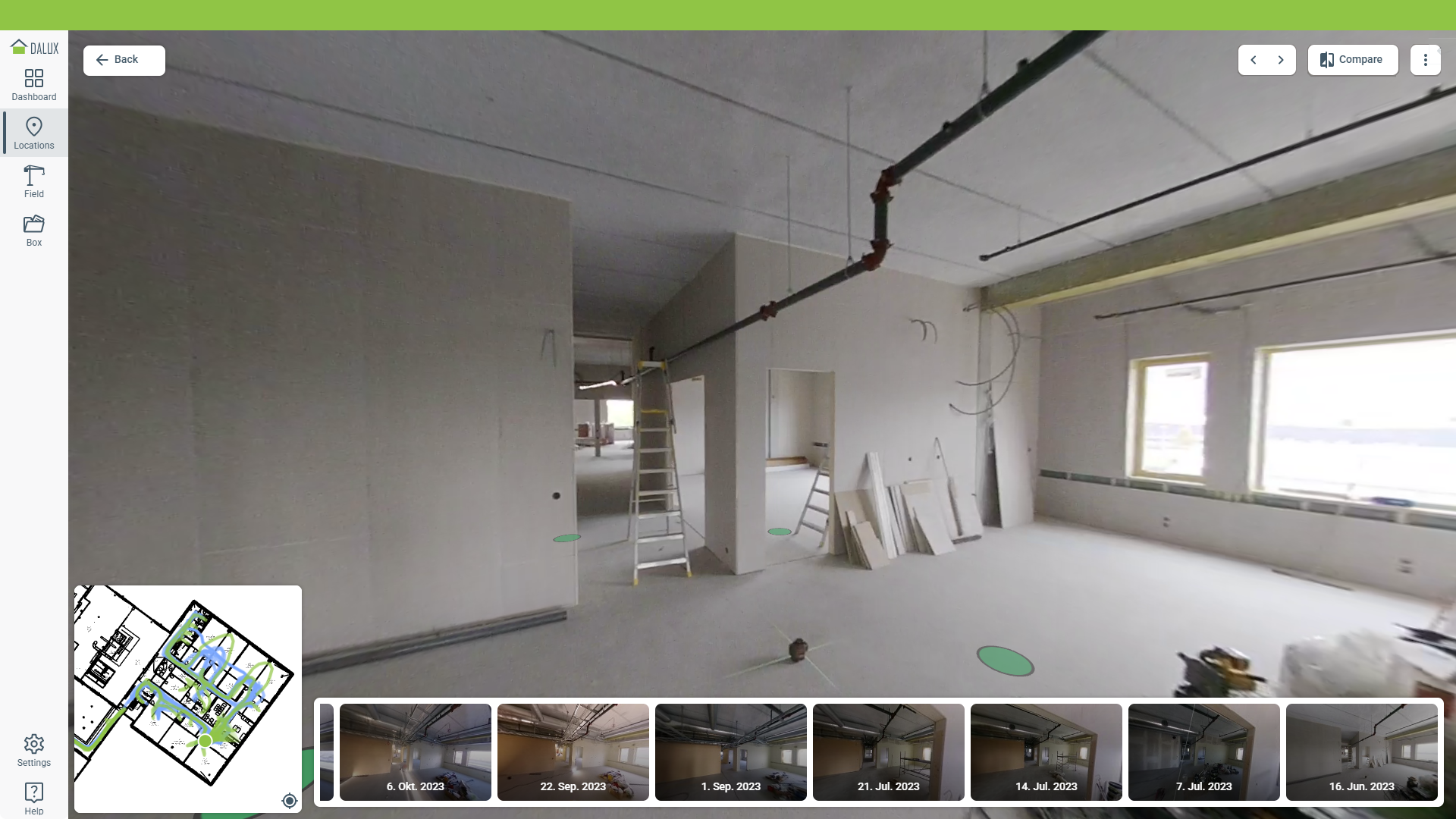

Når du ser på en SiteWalk, klikk og dra for å se deg rundt. Bruk midtknappen på musen for å zoome og mellomromstasten for å tilbakestille zoomnivået.
Velg de grønne punktene for å navigere til et spesifikt område. For trinnvis navigering kan du bruke venstre og høyre piltast (øverst til høyre) for å bevege deg mellom posisjoner.

Du kan også klikke et punkt på SiteWalk i minikartet for å hoppe til det punktet på SiteWalk.

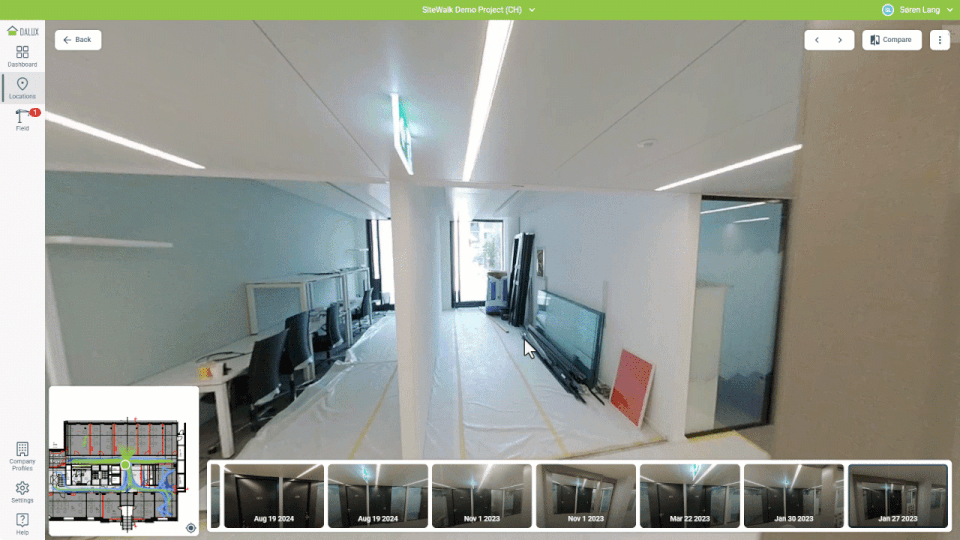

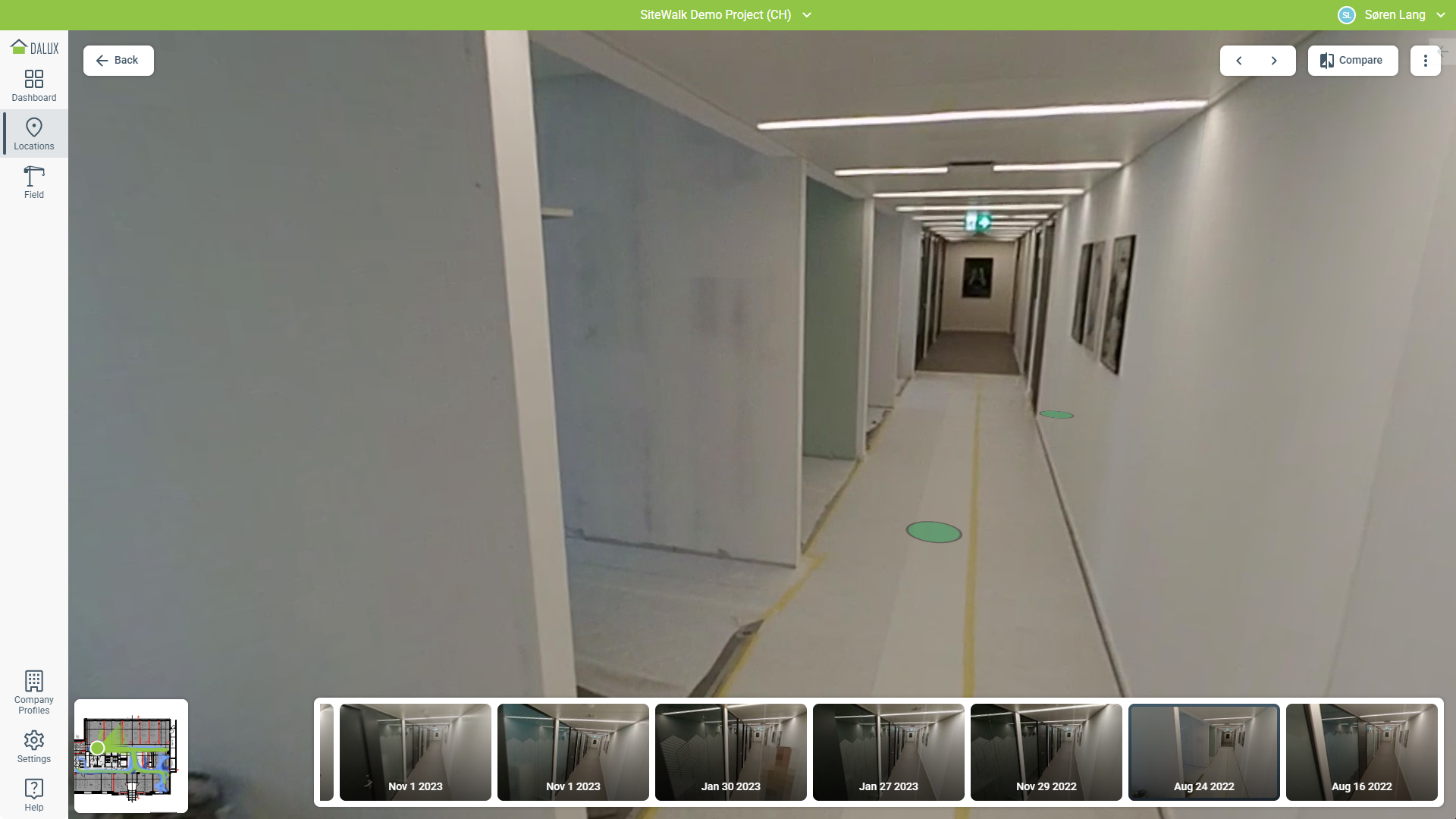

Hvis det er flere SiteWalks, kan du bruke miniatyrbilde-rullelinjen nederst for å hoppe til en SiteWalk fra en annen dato på samme posisjon.

Opprett oppgaver i SiteWalks

Når du ser på SiteWalks, er det også mulig å klikke hvor som helst på bildet for å opprette en ny oppgave.

Klikk på bildet, deretter på Ny registrering, og velg deretter oppgavetype.

Når du gjør dette, vil en beskåret versjon av SiteWalk bli lagt til oppgaven.

Du kan også legge til kommentarer til skjermbildene.

Hvordan sammenligne SiteWalks

Hvis det er gjort flere SiteWalks i samme område, er det mulig å sammenligne disse side ved side. Dette gjør det enkelt å spore fremdriften i byggeprosjektet hvis SiteWalks blir gjennomført på en konsekvent tidsplan.

Det er også mulig å sammenligne en SiteWalk med 3D-Modell av bygningen.

For å starte sammenligning av SiteWalks, åpne en SiteWalk, på en av måtene beskrevet ovenfor.

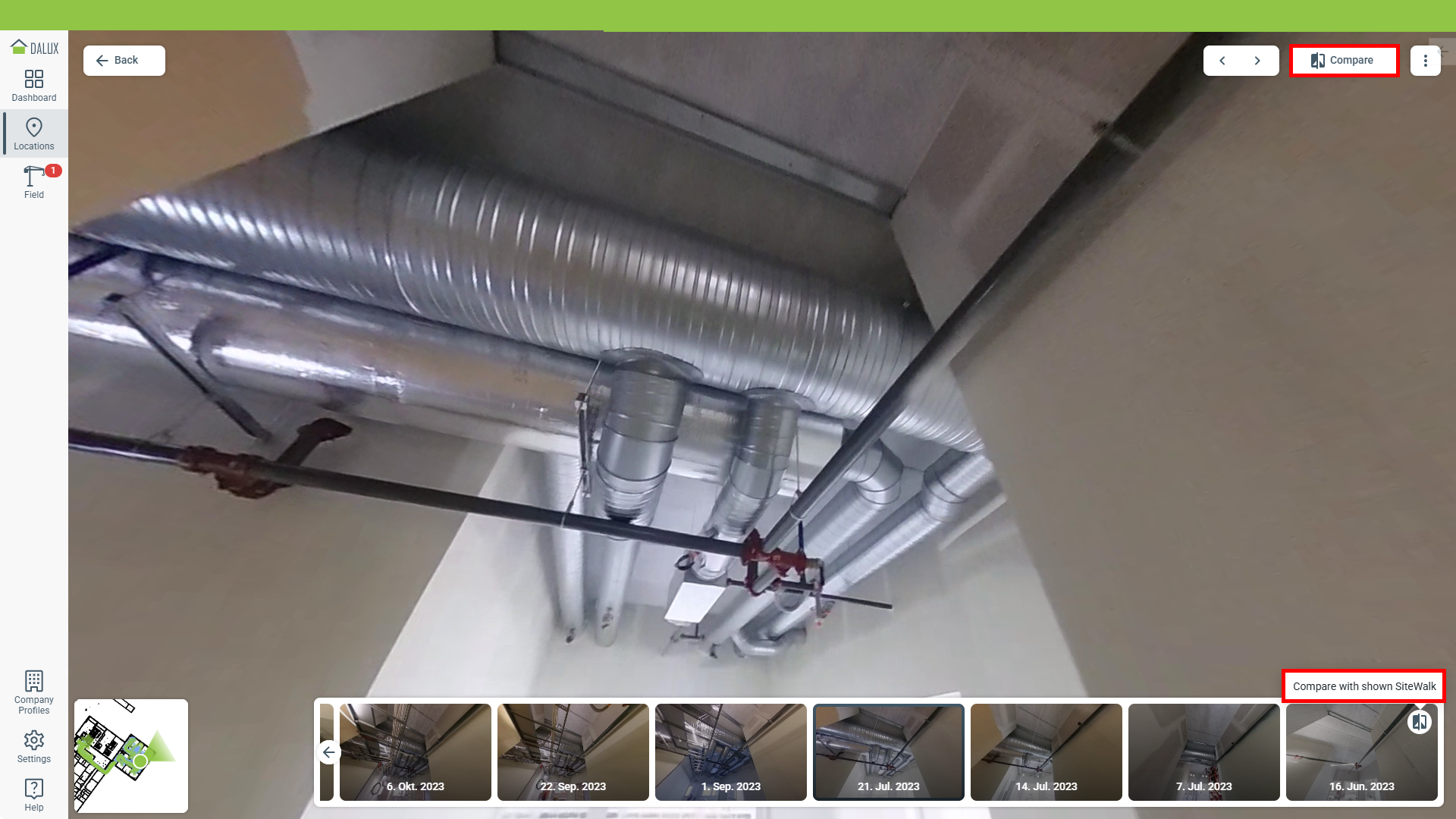

Bruk miniatyrmenyen for å finne SiteWalken du vil sammenligne med, og klikk deretter 'Sammenlign med vist SiteWalk' for å sammenligne de to.

Du kan også klikke Sammenlign i øvre høyre hjørne

Som standard vil sammenligningen åpne med den markerte SiteWalk og den nyeste SiteWalk.

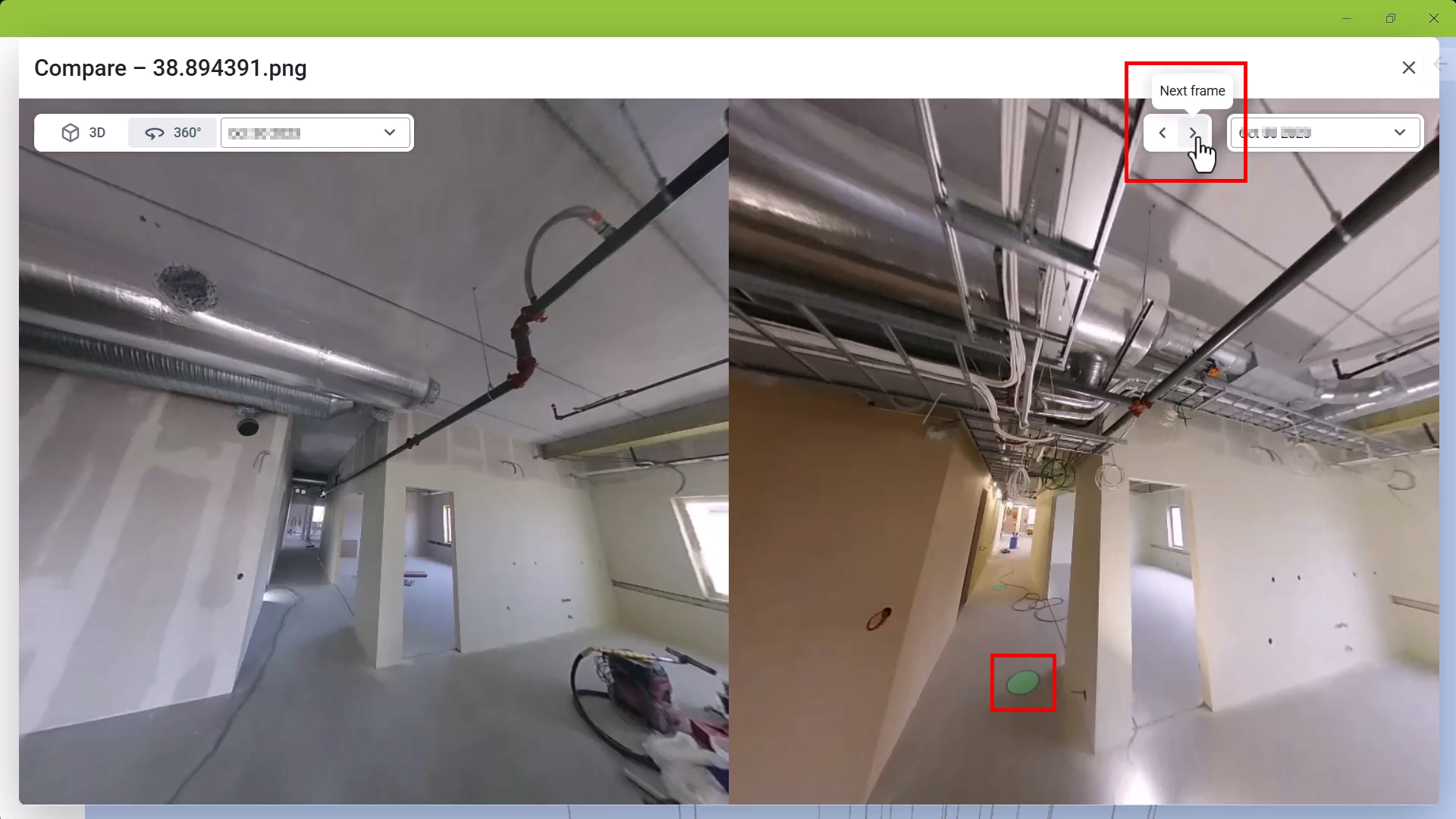

Du kan endre sammenligningen ved å velge en annen dato fra rullegardinmenyen. Når du sammenligner SiteWalks, synkroniseres visningene automatisk.

Sammenlign en SiteWalk med 3D-modellen ved å klikke på 3D.

Når du sammenligner en SiteWalk, klikk og dra for å se deg rundt. Bruk midtknappen på musen for å zoome og mellomromstasten for å tilbakestille zoomnivået.
Velg de grønne punktene for å navigere til et spesifikt område. For trinnvis navigering kan du bruke venstre og høyre piltast (øverst til høyre) for å bevege deg mellom posisjoner.

Eksporter SiteWalks

Du kan eksportere SiteWalks fra Dalux som en interaktiv PDF. Denne PDF-en gir deg tilgang til 360°-bildene fra SiteWalk-en på datamaskinen din.

For å eksportere en SiteWalk, gå til:

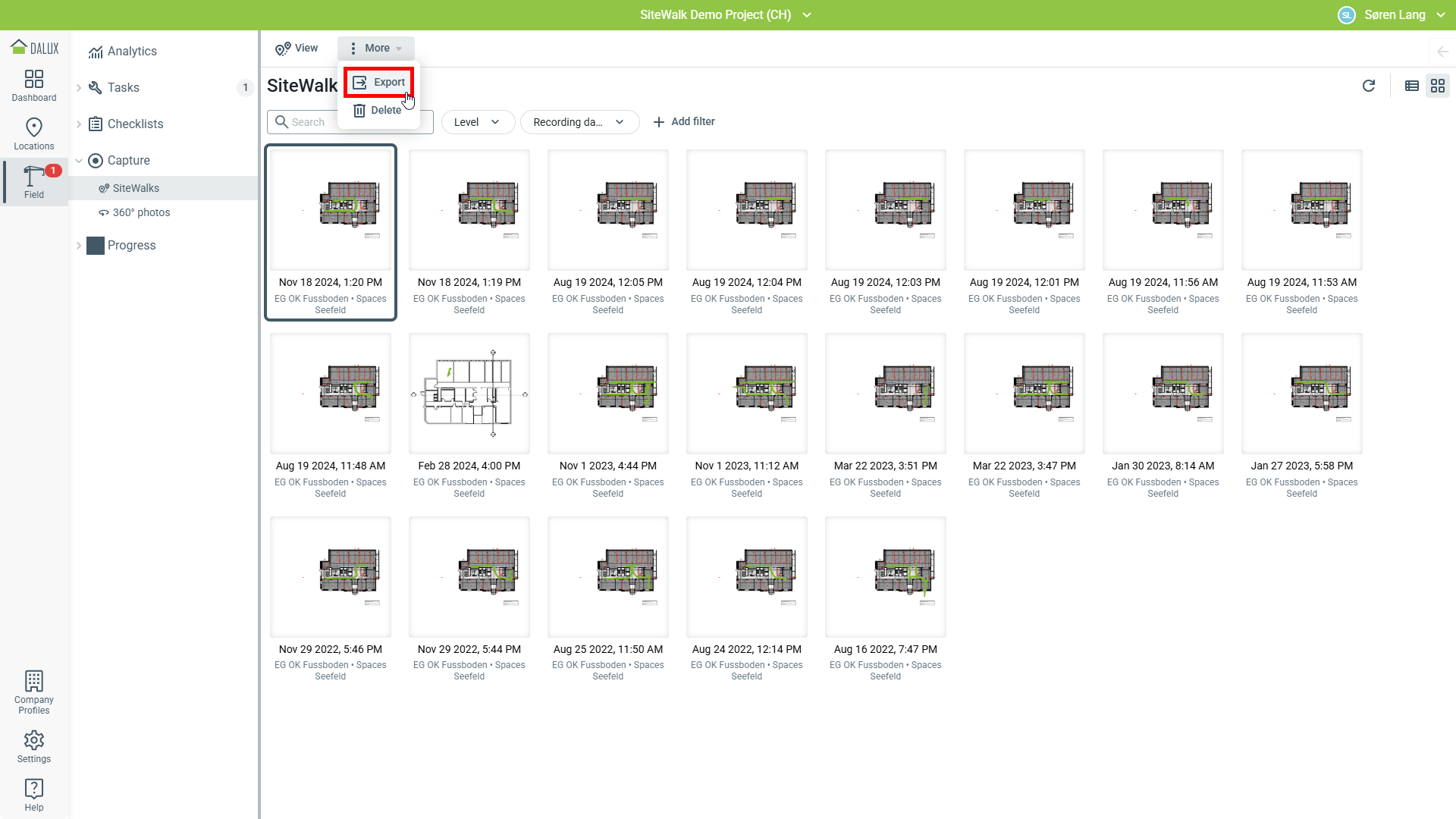

Field Capture SiteWalks Velg en spesifikk SiteWalk Eksport.

Dette vil eksportere SiteWalk i et .zip-format. Eksporten inkluderer:

• En etasjeplan, med hver stilling av 360°-bilder tatt under SiteWalk
• Hvert 360°-bilde tatt under SiteWalk
• En panoramabildeviser

Ved å klikke på forskjellige punkter i tegningen, kan du åpne 360°-bildene direkte. Du kan også navigere gjennom bildene på samme måte som når du ser SiteWalk i Dalux.

Eksporteringsfunksjonen gjør det mulig å dele SiteWalks med brukere som ikke har Dalux. Når den er eksportert og lastet ned, kan du få adgang til SiteWalk uten internettforbindelse.
