Hvordan sette opp navisworks-pluginen

Navisworks-pluginen er en plugin utviklet av Dalux som integreres i Navisworks, og støtter en rekke funksjoner som opplasting av modeller, tegninger og punktskyer, opprettelse av kommentarer og koordinering av kollisjonstester i Dalux.

Denne artikkelen vil forklare hvordan man installerer og generell bruk av pluginet, inkludert hvordan man håndterer kommentarer i pluginen, hvordan man laster opp og distribuerer oppgaver, og hvordan laste opp punktskyer.

For å lære hvordan man går gjennom prosessen med å laste opp en modell eller tegning ved bruk av pluginet, kan du lese denne artikkelen, prosessen er den samme: Bruk Revit plugin til å laste opp og oppdatere 3D-modeller og tegninger.

 NB!

Denne pluginen fungerer bare med fullversjoner av Navisworks, sørg for at din versjon av Navisworks støtter pluginversjonen. Når Navisworks oppdateres, kan det forårsake feil på grunn av en versjonsmismatch med pluginen.

Hvordan laste ned og sette opp navisworks-pluginen

Når du er logget inn på prosjektet ditt på nettet, kan du finne pluginet ved å navigere til

Klikk på navnet dittLast ned.

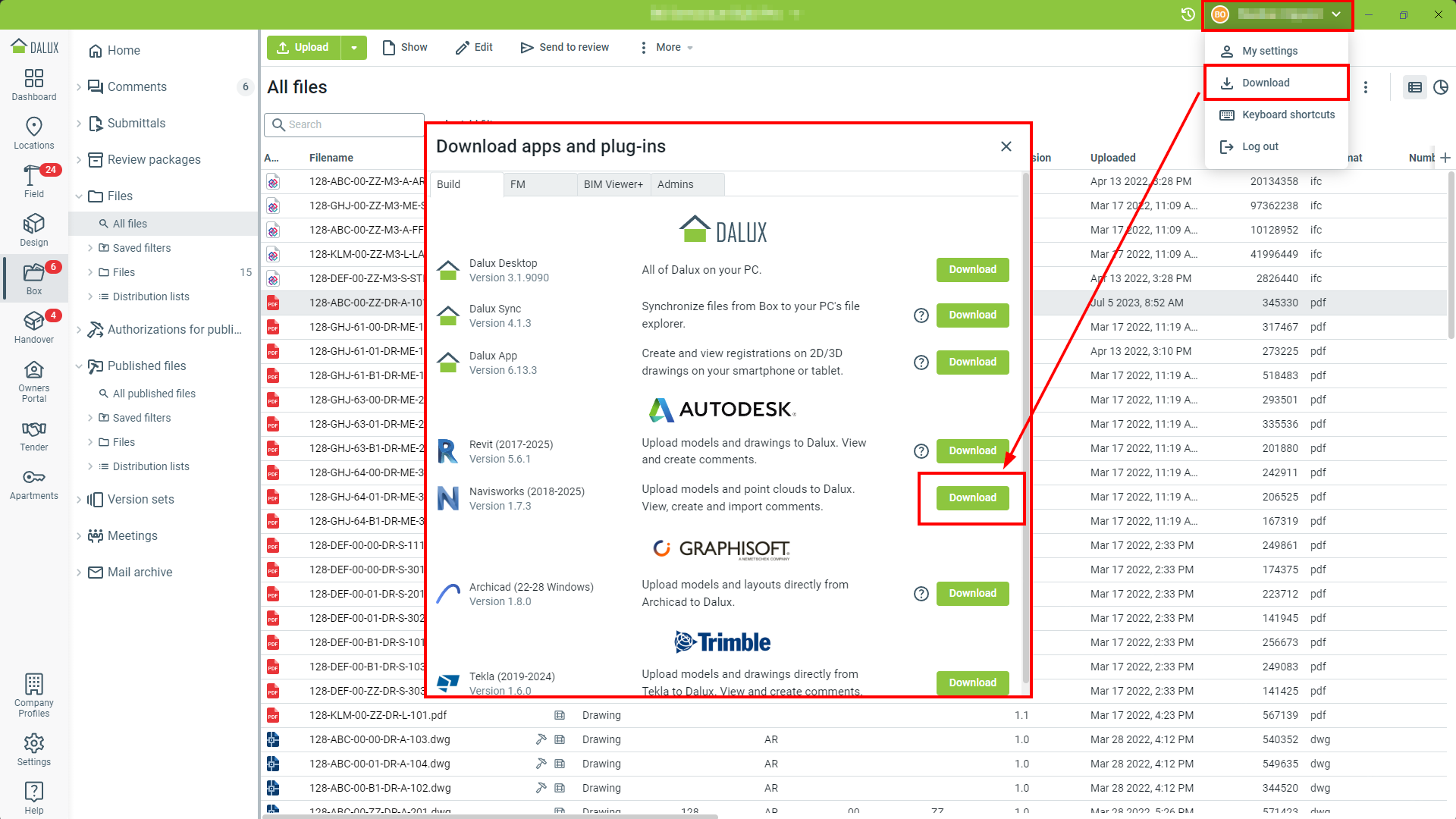

Du finner den nåværende Navisworks-pluginen i Autodesk-seksjonen:

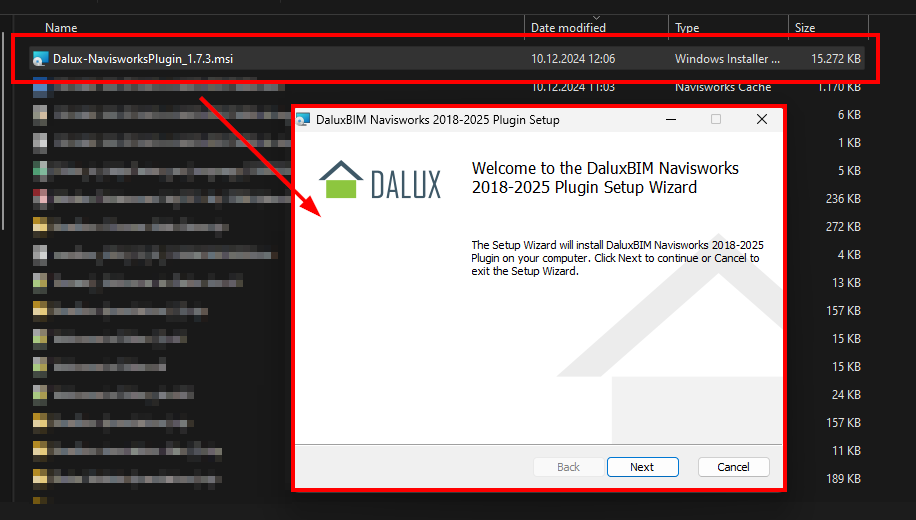

Når du har lastet ned MSI-filen, åpner du den og følger instruksjonene fra installasjonsveiviseren:

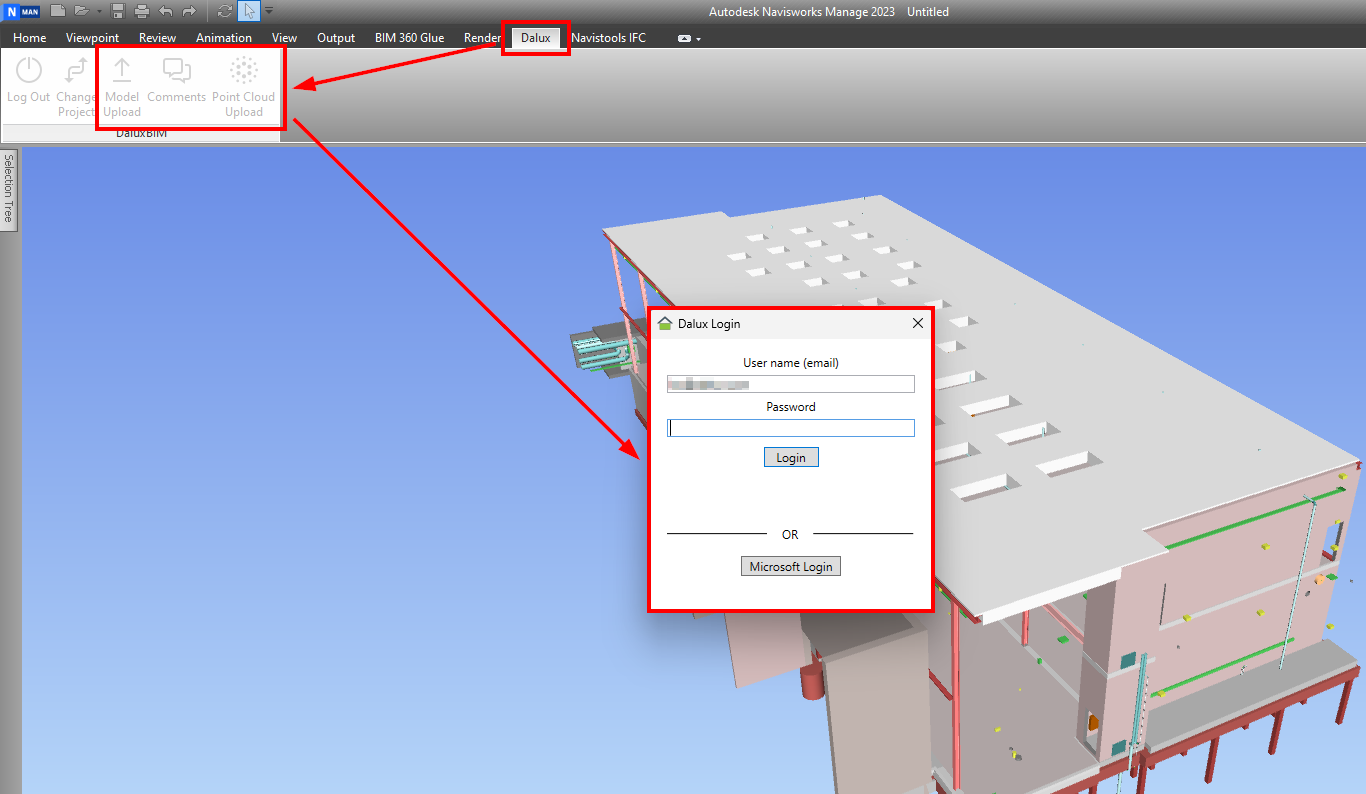

Du finner Dalux-pluginen i verktøylinjen under Dalux-fanen. Hvis du klikker enten Modellopplasting, Kommentarer, eller Punktskyopplasting, vil du bli bedt om å logge inn på din Dalux-konto. Logg inn på din Dalux-konto:

Endre prosjekt

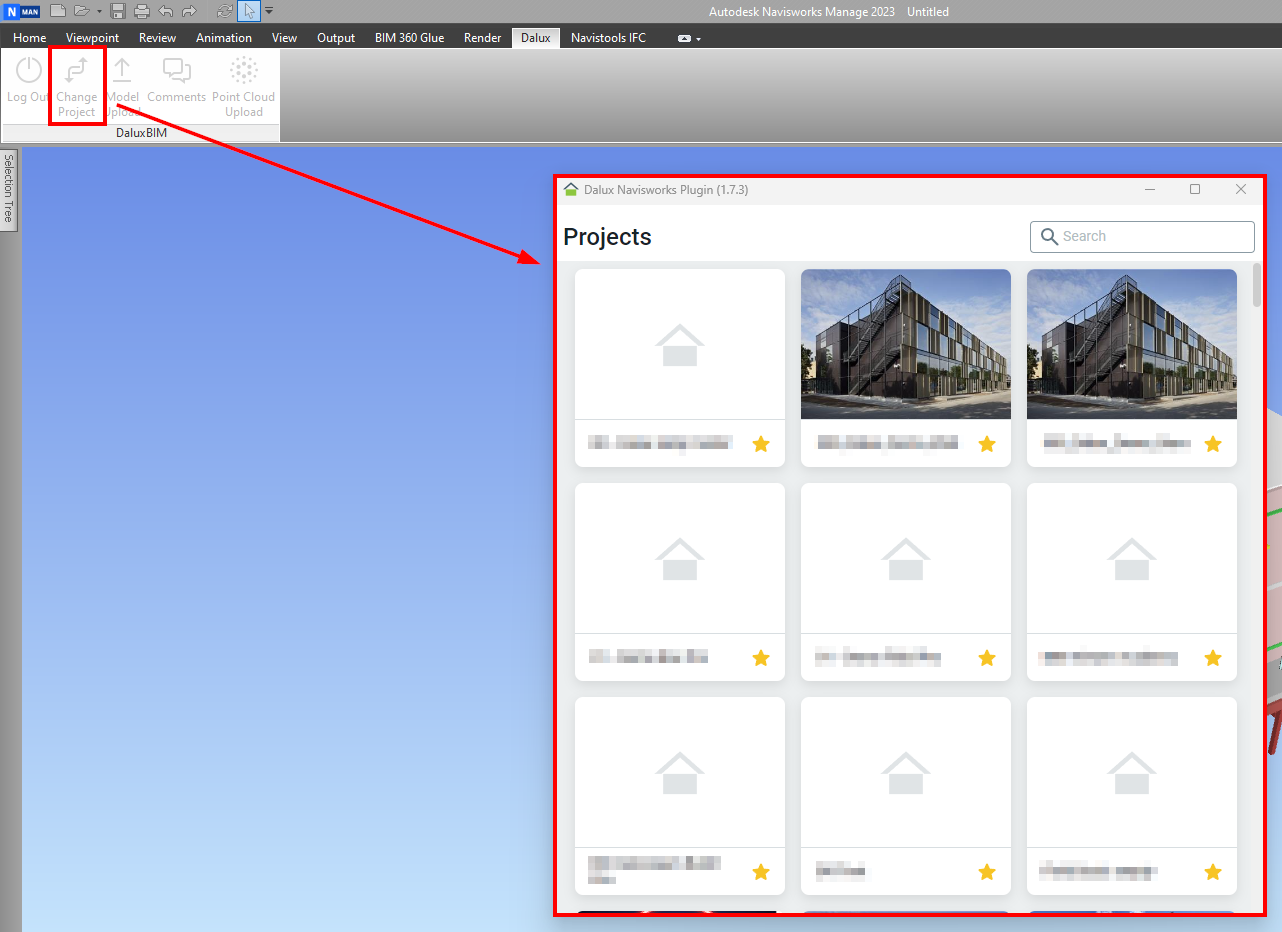

Hvis du har tilgang til flere Dalux-prosjekter, kan du velge prosjektet du jobber med ved å klikke på Endre prosjekt.

Hvordan bruke pluginen

Opprett nye kommentarer

Ved å klikke på Kommentarer, gir pluginen deg tilgang til alle kommentarer du har tilgang til i ditt Dalux-prosjekt.

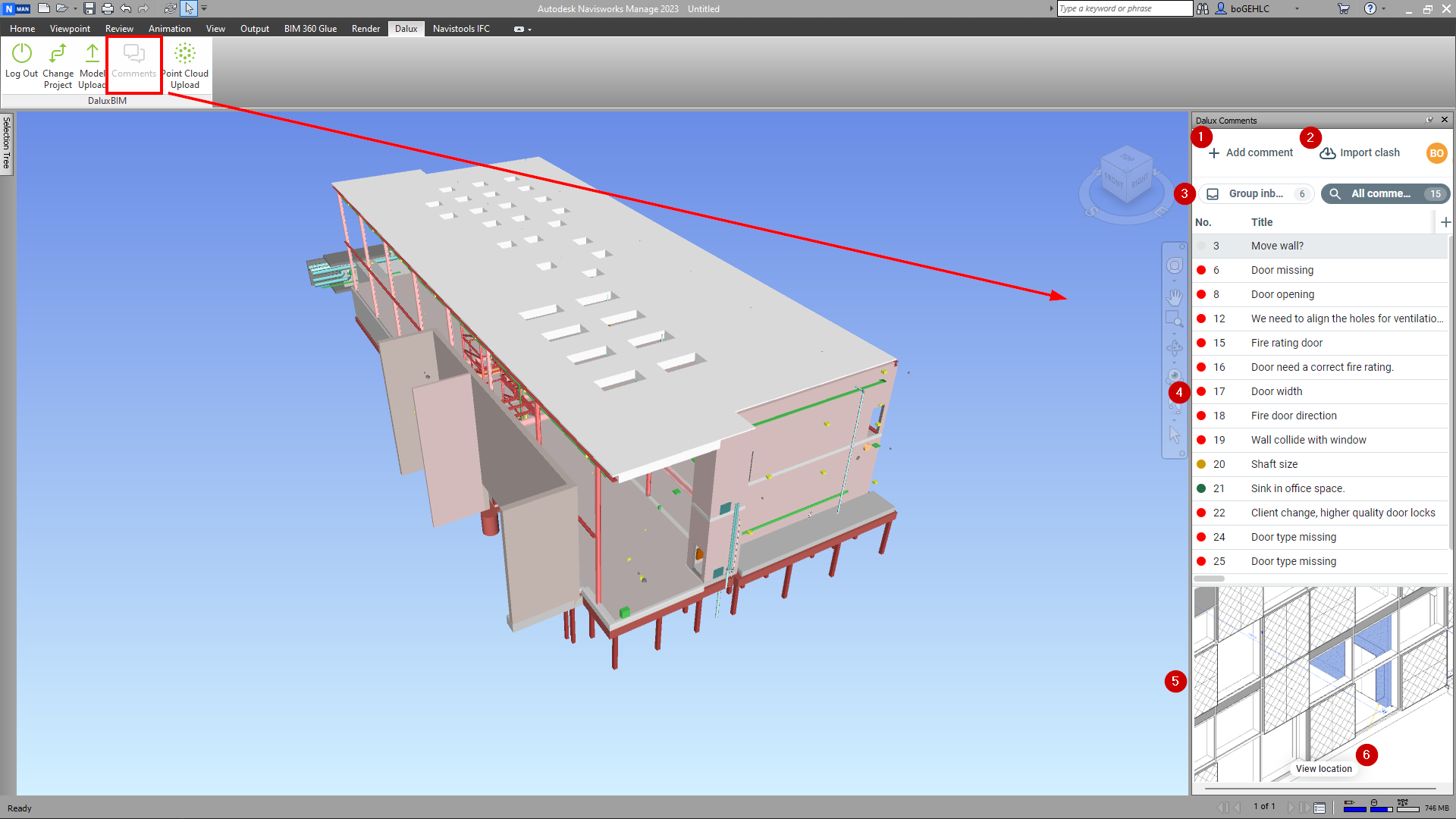

I denne visningen kan du

1. Opprett en ny kommentar,
2. Importer kollisjoner,
3. Bytt mellom din Gruppeinnboks og Alle kommentarer,
4. Se og åpne alle kommentarer fra ditt prosjekt,
5. Få en forhåndsvisning av den valgte kommentaren, og
6. Hopp direkte til plasseringen av den valgte kommentaren hvis den ble opprettet i 3D.

For å opprette en ny kommentar, velg Legg til kommentar og opprett en ny kommentar akkurat som du ville gjort direkte i Dalux. Velg en type, kommunikasjonsflyt, ansvar og annen informasjon:

Vis og rediger kommentarer

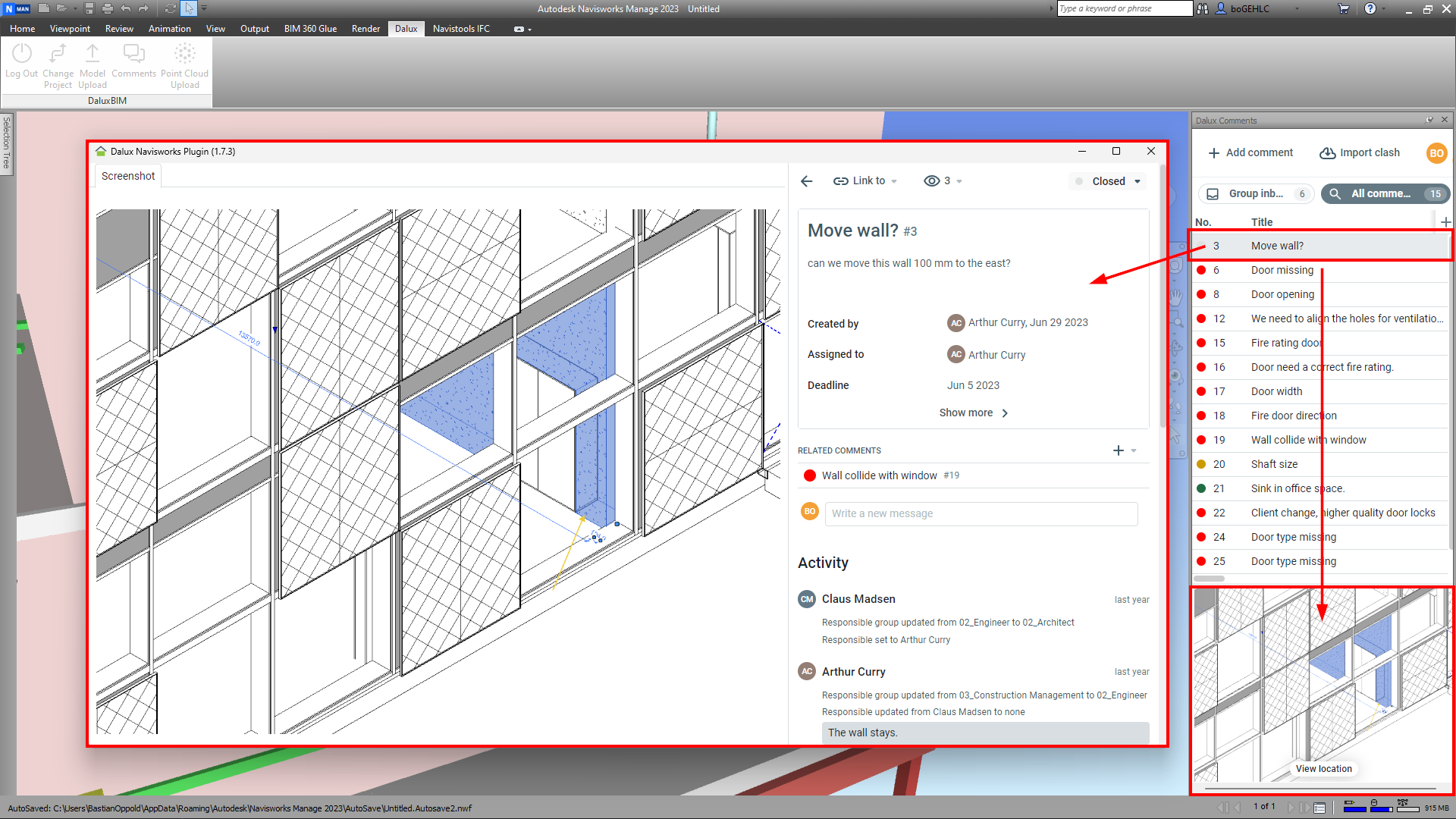

For å se eksisterende kommentarer, kan du velge Gruppeinnboks eller Alle kommentarer og velge oppføringen. Du vil se en forhåndsvisning nederst. For å åpne kommentaren i fullskjerm og vise all informasjonen som følger med forhåndsvisningen, dobbeltklikker du på kommentaren i listen.

I dette vinduet kan du redigere eller besvare kommentaren, og til og med lukke den hvis problemet er løst og du har de nødvendige rettighetene.

Klikk 'Vis lokasjon' i forhåndsvisningen for å gå direkte til elementet. Dette fungerer bare hvis Dalux kan finne de merkede elementene i modellen som er åpen i Navisworks.

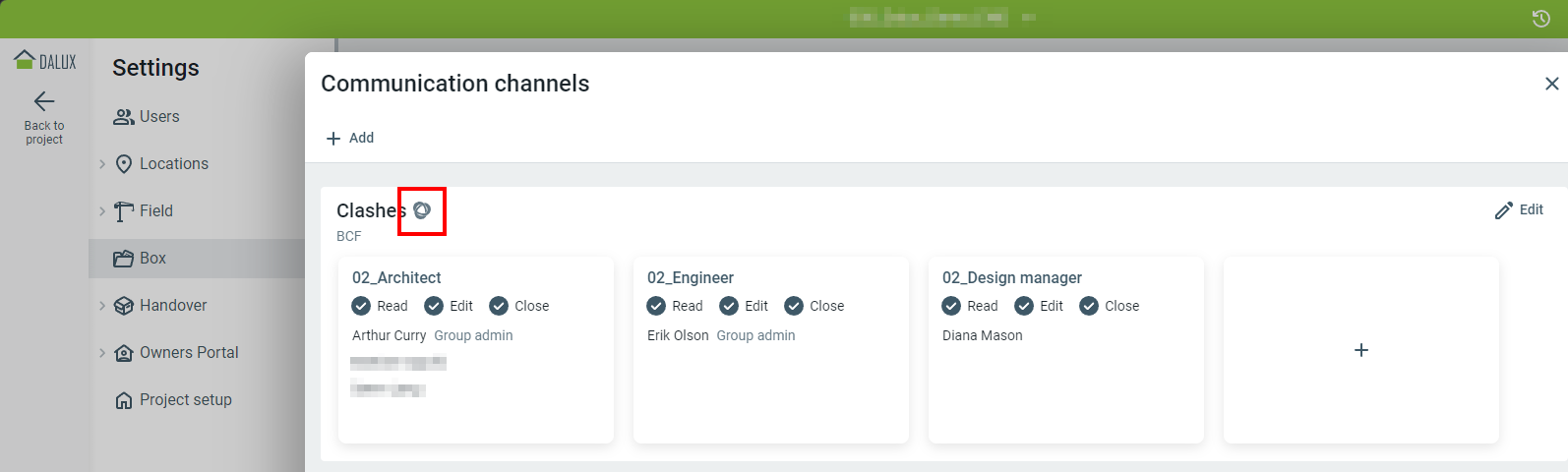

Importer kollisjoner

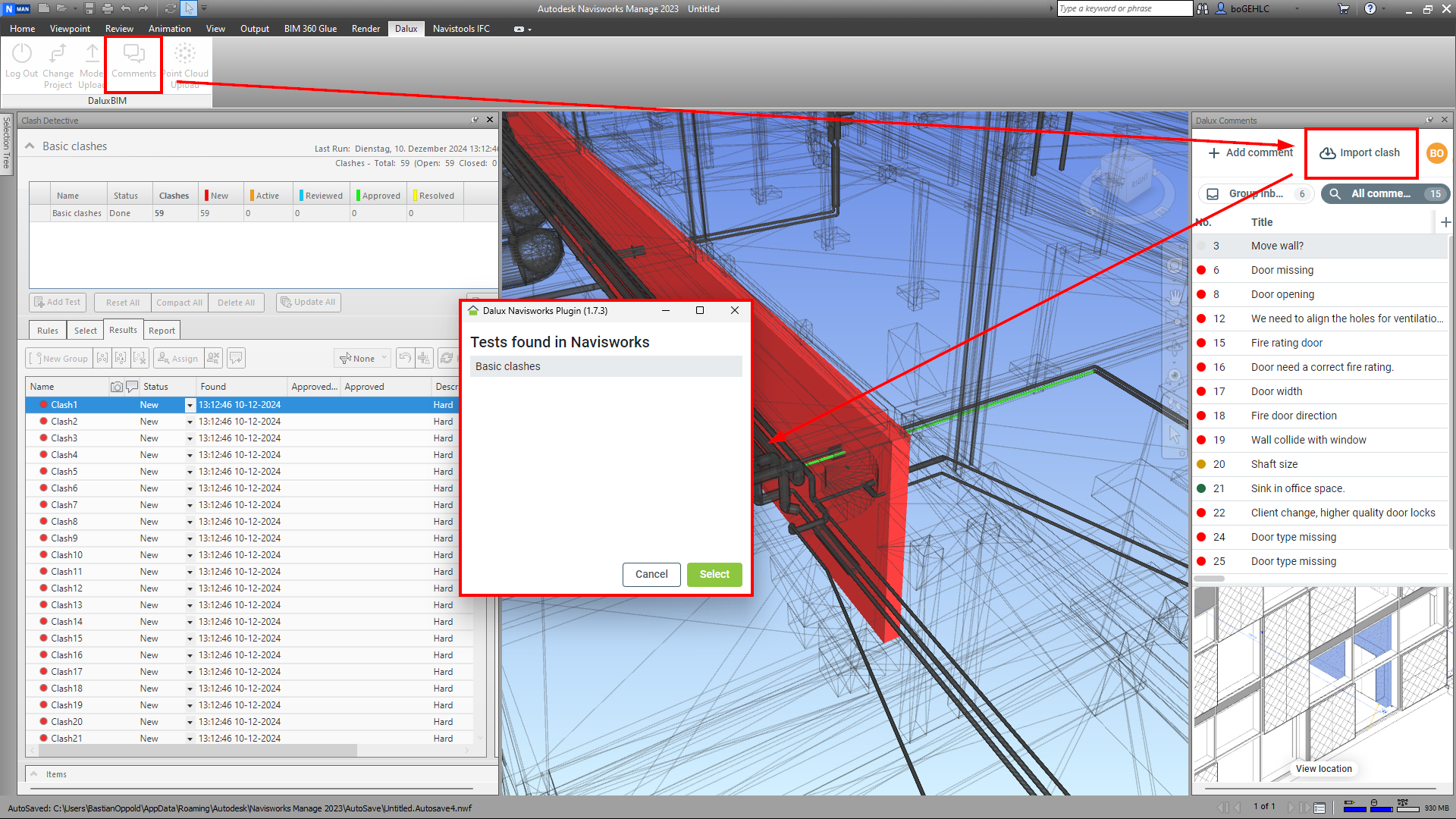

Hvis du kjører tester, f.eks. kollisjoner, på modellene dine i Navisworks, kan du laste opp de resulterende oppgavene direkte til Dalux og koordinere dem med de ansvarlige designerne. For å gjøre dette, klikk på

KommentarerImport clashVelg testen din.

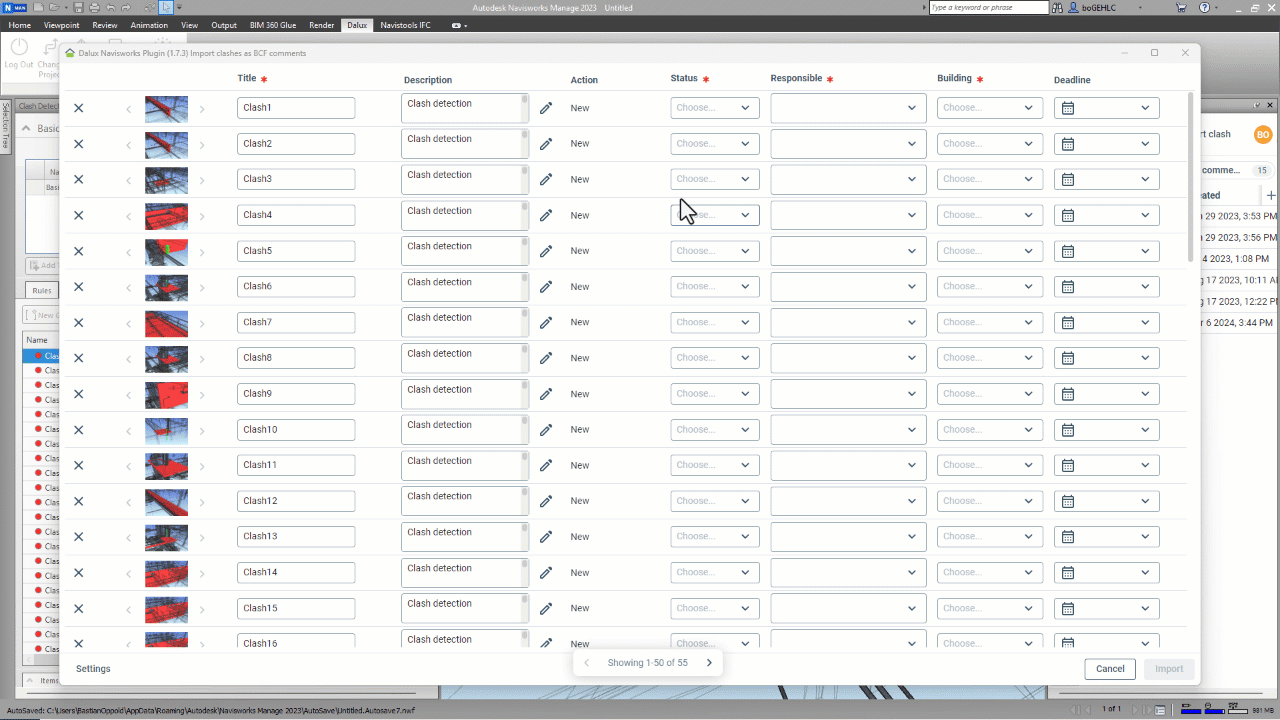

Pluginen vil behandle oppgavene og la deg fylle ut informasjonen akkurat som når du oppretter kommentarer.

For å gjøre det enklere å redigere alle oppgaver samtidig, kan du sette en verdi i ett av datafeltene og dra ned den grønne markøren nederst til høyre på det uthevede feltet.

Alternativt kan du kartlegge verdier hvis de er de samme for alle oppgaver.

Gå til 'Innstillinger' og velg hvilken Dalux-verdi du vil kartlegge med hvilken Navisworks-verdi. Klikk på 'Lagre' for å sette denne verdien for alle oppgaver.

Kollisjoner som ikke tidligere har blitt lastet opp via pluginen, opprettes som nye i Dalux. Hvis du oppdaterer eksisterende kollisjoner, vil Dalux oppdage dette og oppdatere kommentarene tilsvarende i stedet for å opprette nye kommentarer.

Last opp punktskyer

Du kan også bruke Navisworks-pluginen til å laste opp punktskyer til ditt Dalux-prosjekt. For å gjøre dette, klikk på Punktskyopplasting.

Deretter følger du disse trinnene:

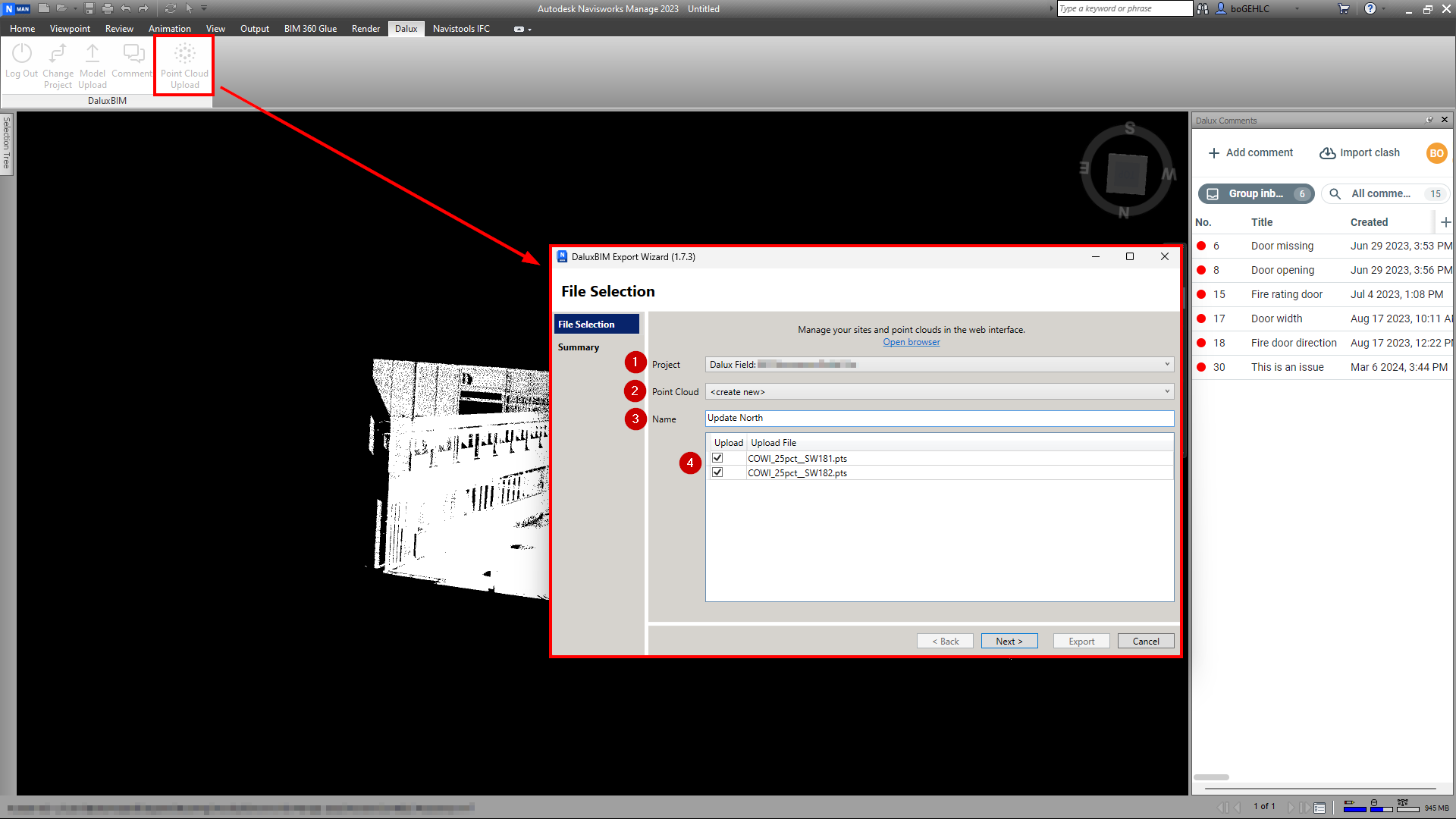

1. Prosjekt: Velg i hvilket prosjekt du vil laste opp punktskyen.
2. Punktsky: Velg enten å tilføy en ny punktsky eller erstatte en eksisterende.
3. Navn: Hvis du vil tilføy en ny punktsky, velger du et navn til den.
4. Velg filene du vil laste opp som en ny punktsky.
5. Neste
6. Sammendrag: Kontroller om innstillingene dine er riktige.
7. Eksporter

Merk at med hver opplasting opprettes det nøyaktig én punktsky. Hvis du har valgt flere filer, vil de bli slått sammen til én punktsky i Dalux.

Etter at filene er behandlet av Dalux, kan du se dem i nettleseren eller i Dalux Desktop-appen når som helst.
