I denne artikkelen kan du lese om BIM-datafiler og hvordan du bruker dem i Dalux.
Med BIM-datafiler kan du tilføy egenskaper og egenskapsverdier til BIM-modeller i Dalux uten behov for ekstern programvare. Dette lar ulike parter i prosjektet tilføy informasjon på modellobjekter, for eksempel brannklassifiseringer/spesifikasjoner, direkte i Dalux.
Hvordan opprette en BIM-datafil
Brukerettigheter
BIM-datafiler kan opprettes av prosjektadministratorer og prosjekteringsledere. De er kun tilgjengelige i Dalux Box Pro. BIM-datafiler trenger ikke å aktiveres.
For å legg til egenskapsverdier til en BIM-datafil, trenger du å ha 'Skrive' rettigheter i mappen der filen er lagret.

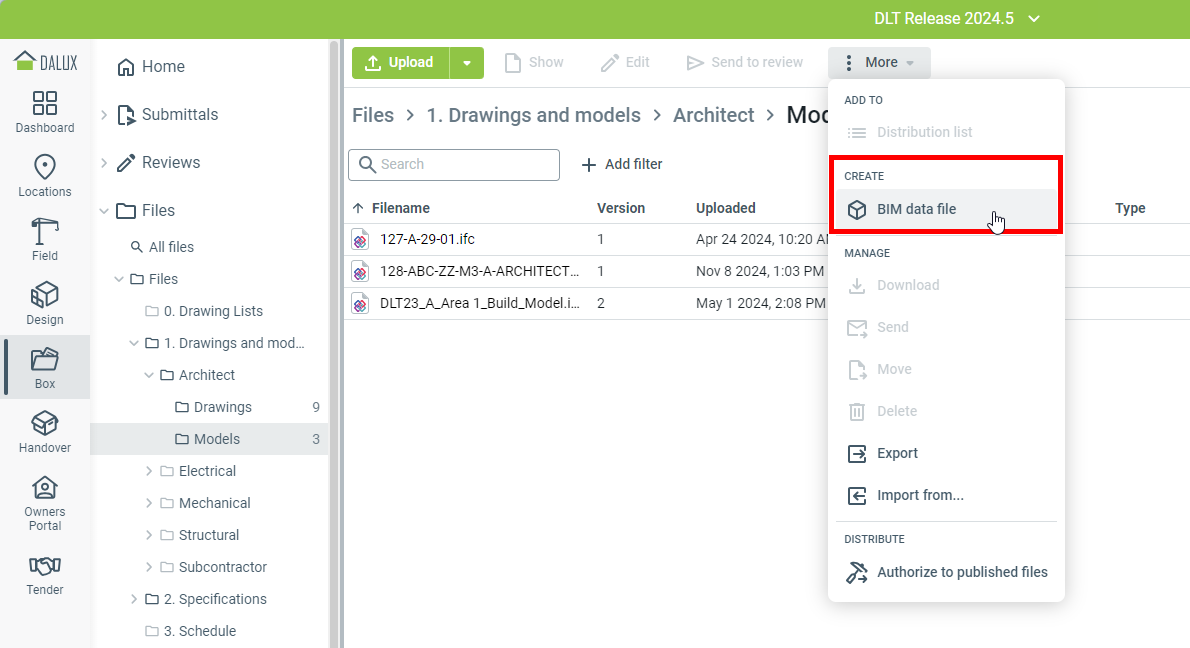

For å opprette en BIM-datafil, gå til:Box
Alle filer eller en spesifikk mappe
Mer
BIM-datafil.
Teknisk informasjon
Du kan bare opprette en BIM-datafil hvis:
- Din bygning er publisert til Lokasjoner
- Din bygning har 3D-modell(er)
Hvis du bruker påkrevde maler for navngivning, må navnet på BIM-datafilen samsvare med kravene for Filnavngivningsmal.
Gi filen et navn, og velg hvilken mappe du vil lagre filen i. Hvis du oppretter en BIM-datafil fra en spesifikk mappe, vil BIM-datafilen automatisk bli lagret i denne mappen.
Et nytt vindu vil vises, der du velger hvilken bygning du oppretter BIM-datafilen for. Når en bygning er valgt, vises dine 3D-modeller.
Tilføy filter og egenskaper til en BIM-datafil

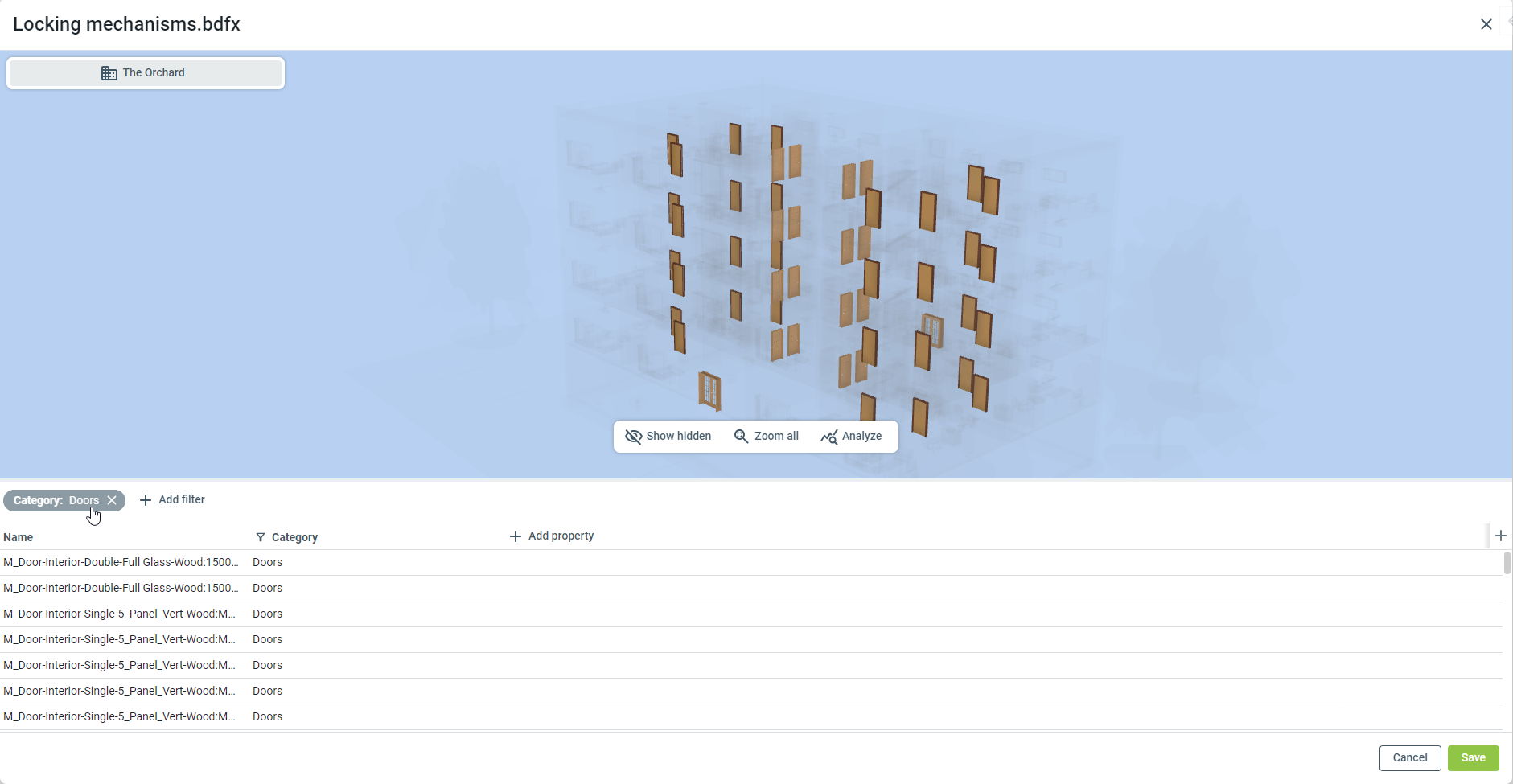

Du kan bruke filtre for å avgrense hvilke elementer i modellen du vil legg til en egenskap til. Filteret lagres i BIM-datafilen.
Hvis du vil lære mer om å bruke filtre i Lokasjoner, kan du lese denne artikkelen: Filtre og visualisering i Lokasjoner.

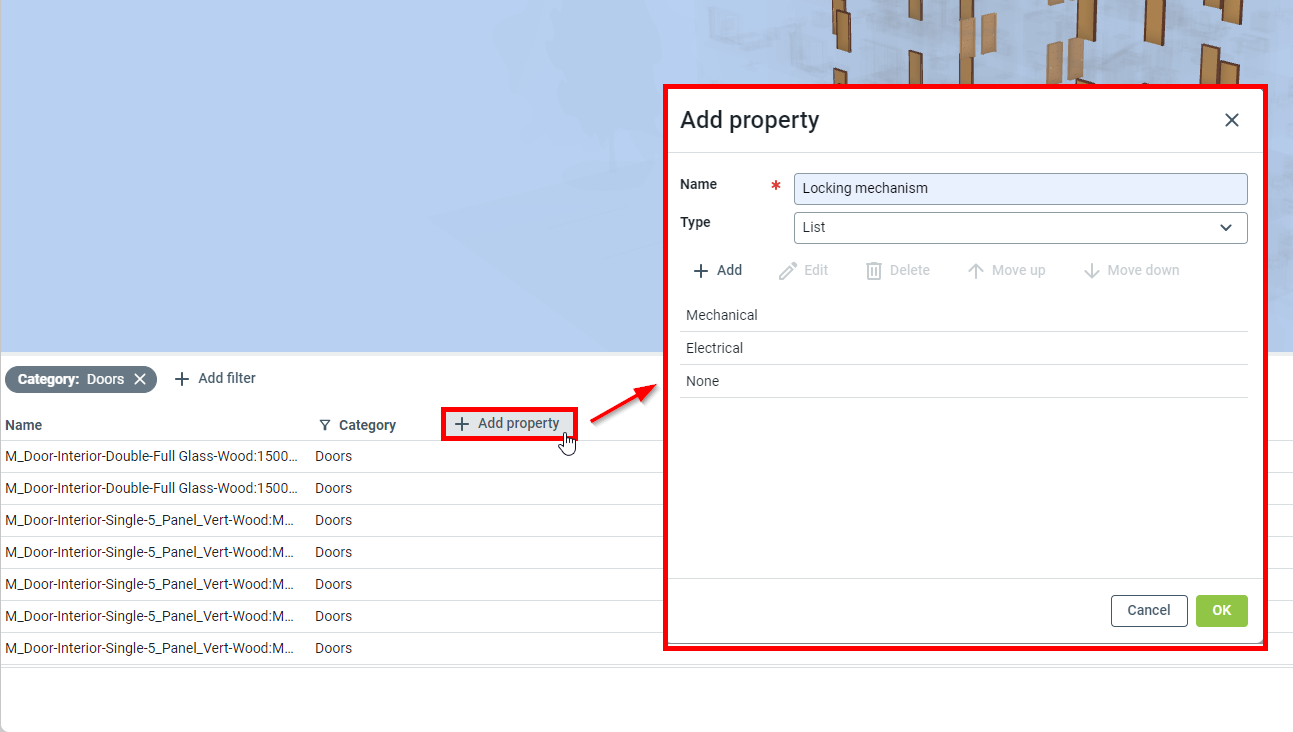

Klikk Legg til egenskap i listen for å begynne å legge til en ny egenskap.
Når du tilføyer en egenskap, må du først gi den et navn, og deretter velge hvilken type egenskapen skal ha. Du kan velge mellom:
- Tekst: Et tekstfelt for uspesifisert brukerdefinert tekst.
- Nummer: Kun for nummer. Du skriver enten heltall eller desimaler. Når du bruker typen nummer, kan du også tilføye en enhet.
- Liste: En forhåndsdefinert liste over verdier å velge fra. Kun én verdi kan velges fra listen for hvert objekt.
Etter å ha tilføyd minst én egenskap, er BIM-datafilen nå klar til å bli fylt ut. Klikk på 'Lagre' for å lagre endringene dine.
Teknisk informasjon
Når egenskaper er lagt til i BIM-datafilen og du klikker 'Lagre', kan du ikke legg til, redigere eller fjerne egenskaper fra filen - kun endre egenskapsverdiene. Hvis du trenger flere egenskaper, må du opprette en egen fil.
Når du lagrer BIM-datafilen, må filen behandles før dataene er synlige i Lokasjoner.
Hvordan legg til egenskapsverdier til en BIM-datafil
Brukerettigheter
For å legg til egenskaper til en BIM-datafil, trenger du å ha 'Skrive' brukerrettigheter i mappen der filen er lagret. Prosjektadministratorer og prosjekteringsledere kan også legg til egenskapsverdier til BIM-datafilen.
For å begynne å legg til egenskapsverdier til en BIM-datafil, finn først filen i Box.
Velg filen og dobbeltklikk eller klikk Vis for å åpne den.

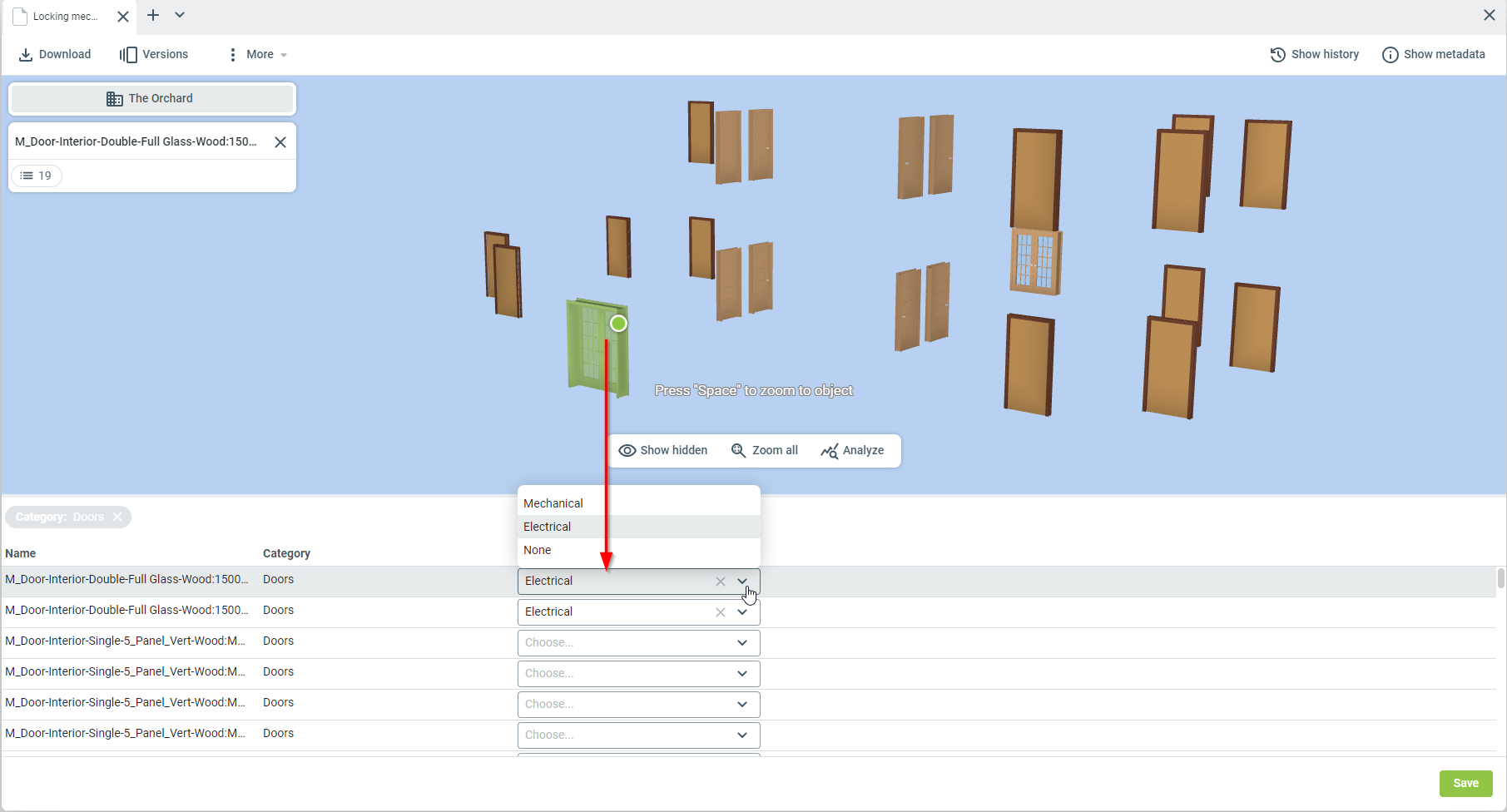

Når du klikker på et objekt i BIM-viseren, vil det tilsvarende objektet i listevisningen bli uthevet. Hvis du klikker på en linje i listevisningen, vil BIM-viseren automatisk utheve og zoome til det tilsvarende objektet.

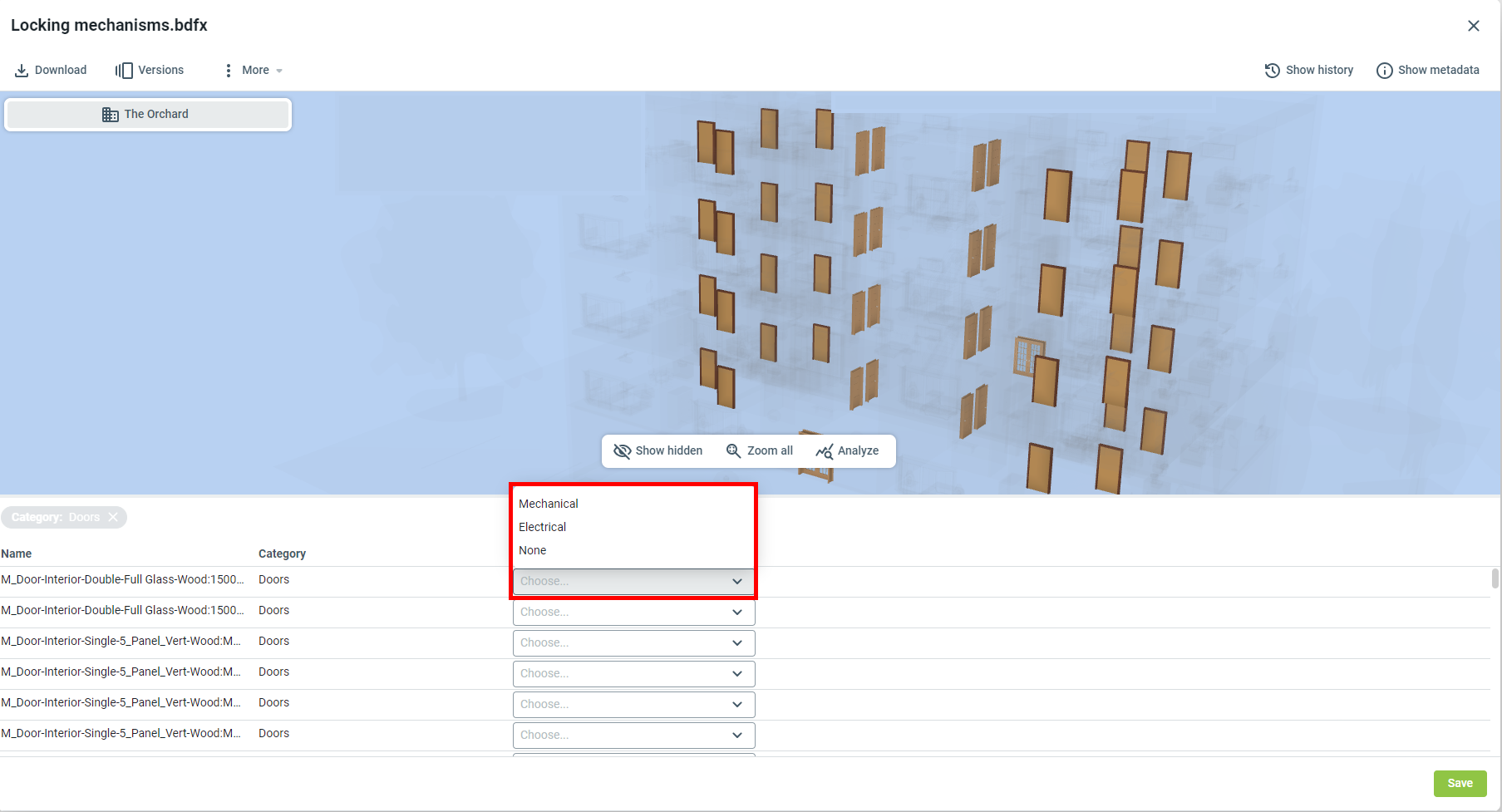

Du kan fylle inn egenskapsverdiene ved å skrive inn verdiene dine (for tekst og nummer) eller ved å velge verdien fra den forhåndsdefinerte listen.
Når du har tilføyd egenskapsverdiene, husk å klikke 'Lagre'.
Merk
Når du lagrer en BIM-datafil, må den behandles før dataene er tilgjengelige i Lokasjoner. Det kan ta en liten stund før disse endringene er tilgjengelige. Hvis du ikke ser endringene dine, vennligst vent en stund og prøv igjen senere.

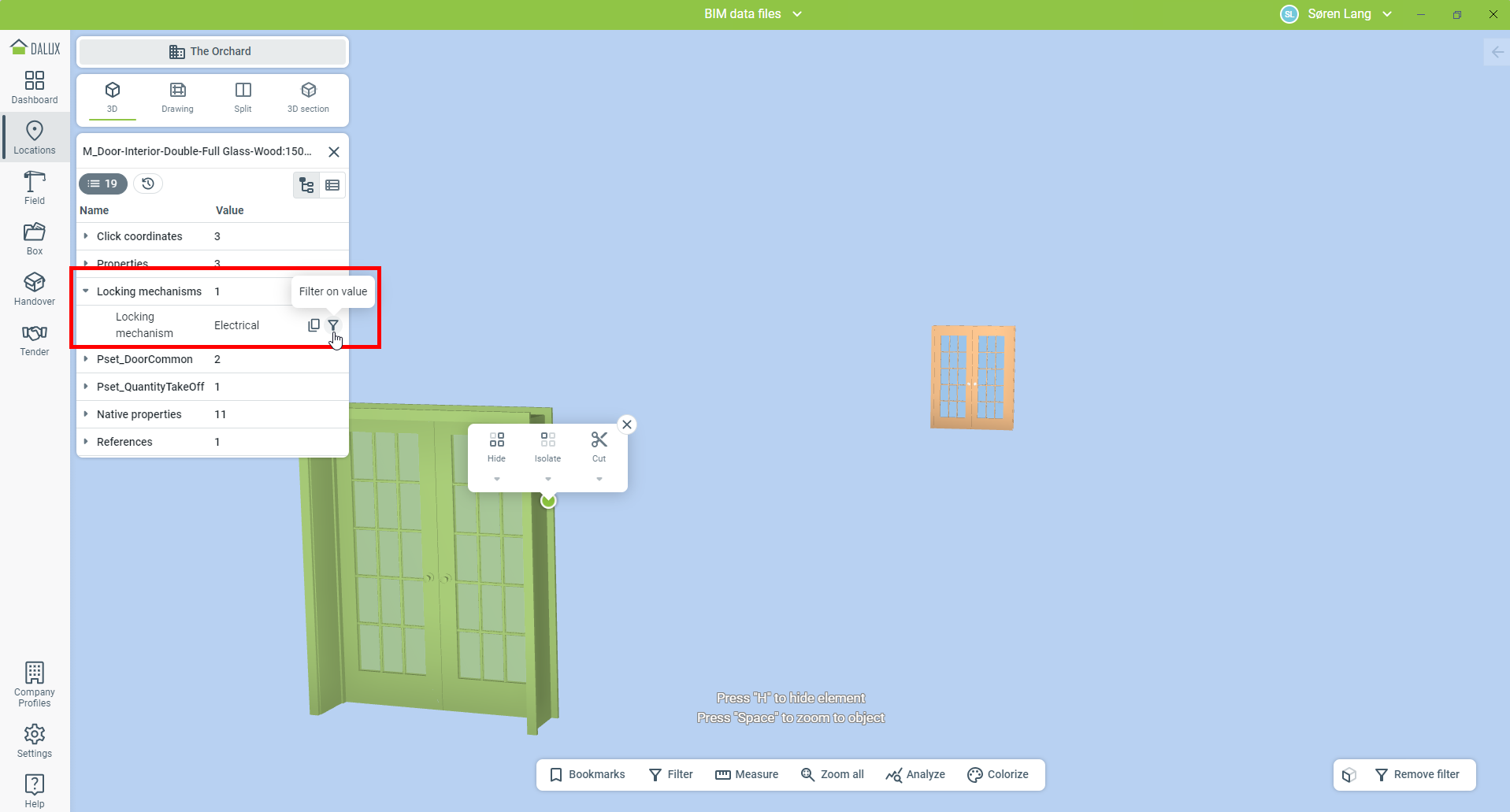

Når filen er behandlet, kan egenskapene og verdiene sees i Lokasjoner. Du kan søke og bruke filtre for BIM-datafilegenskapene, akkurat som andre egenskaper i modellen din.
Les mer
Hvis du vil lære mer om å bruke filtre i Lokasjoner, les denne artikkelen: Filtre og visualisering i Lokasjoner.
