Hvordan bruke Design

Denne artikkelen forklarer hvordan du setter opp og bruker Design i Dalux.

Hvis du bruker manuell publisering og filområder, kan Design gi deg et miljø innen Dalux hvor du kan se og kommunisere på upubliserte modeller og tegninger.

I dette miljøet kan du bruke modellvalidering, kommentarer og andre Dalux-funksjoner for å samarbeide på modeller og tegningsiterasjoner på tvers av team.

Du kan lese mer om hvordan du bruker manuell publisering og filområder i disse artiklene:

• Hvordan bruke manuell publisering
• Filområder

Hvordan sette opp Design

Aktiver Design

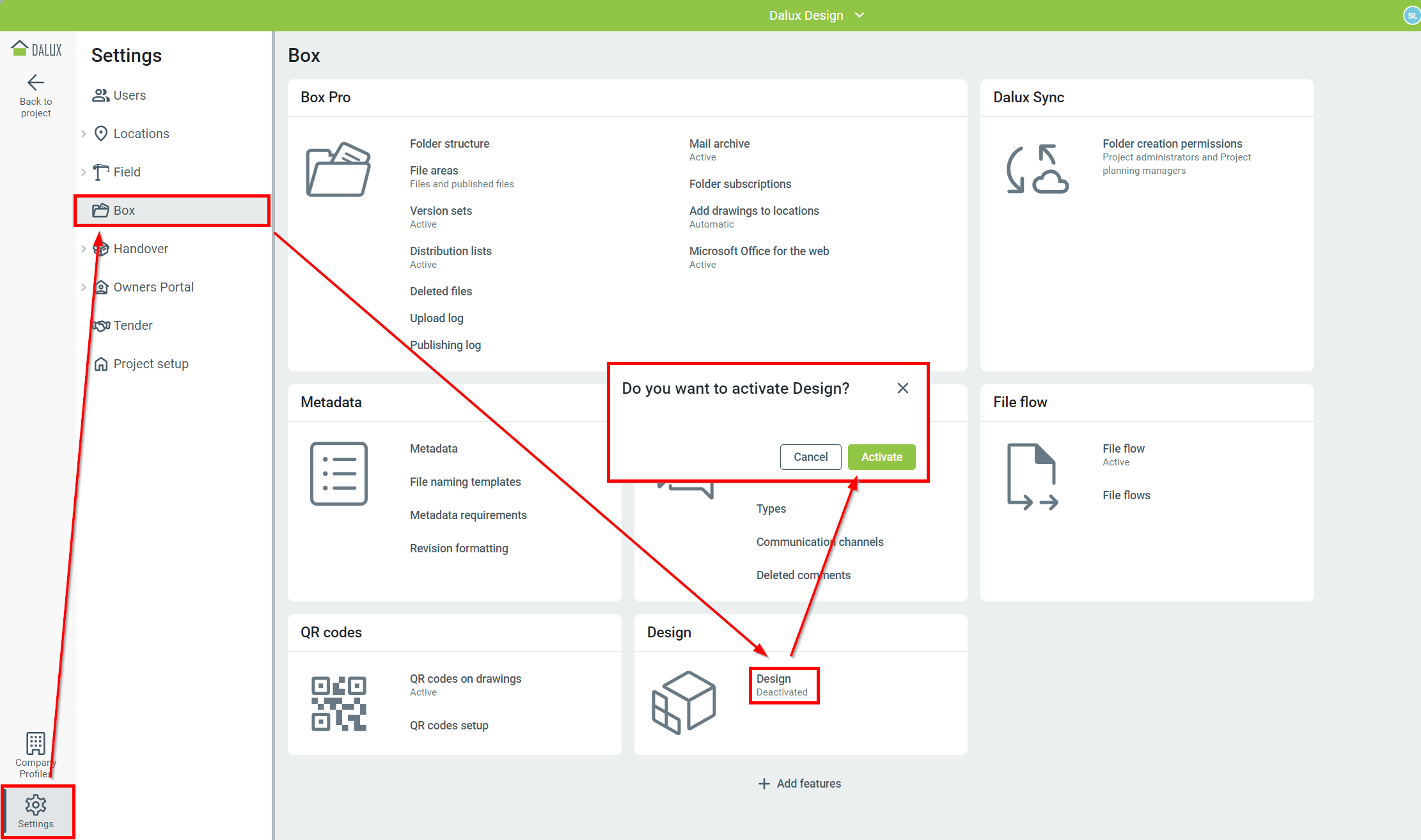

For å aktivere Design, gå til Innstillinger Box Design 'Aktiver'

Når Design har blitt aktivert, vil et nytt menyelement vises i prosjektsidefeltet. Før brukere i prosjektet kan få adgang til Design, må du angi grupper med adgang.

Adgang til Design

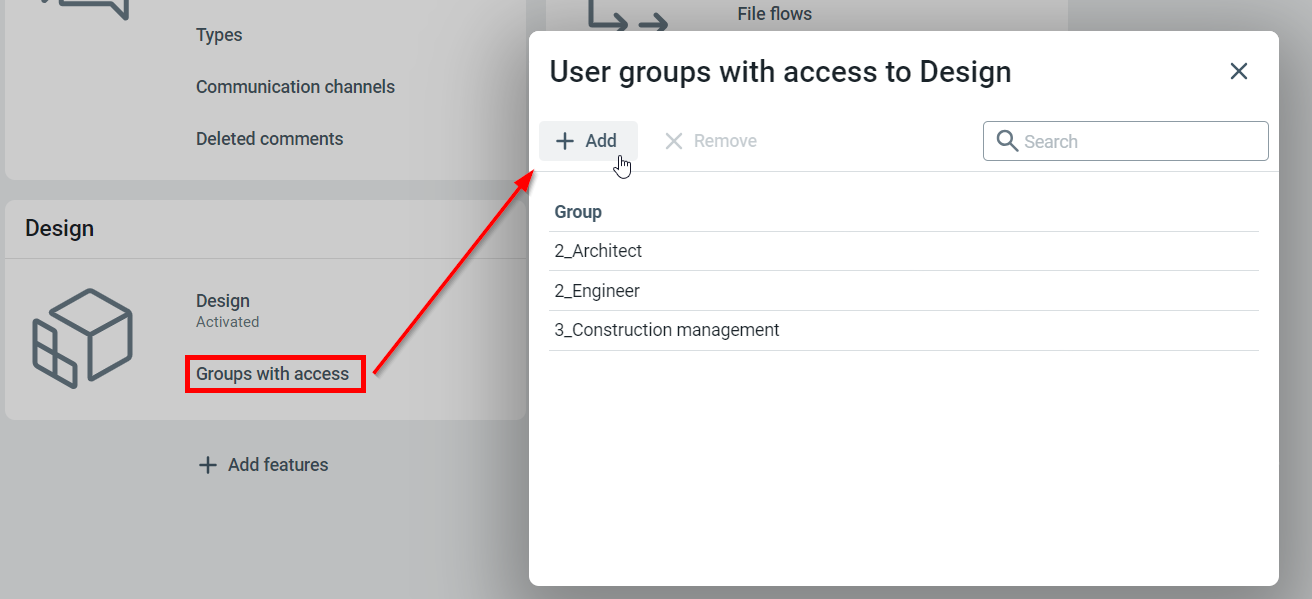

For å kontrollere tilgang til Design, gå til Innstillinger Box Design 'Grupper med tilgang'

I pop-up-vinduene, klikk på Tilføy, og velg brukergruppene du vil gi adgang. Alle brukere i den markerte brukergruppen vil nå kunne se og bruke Design.

Hvordan bruke Design

I Design kan du arbeide på upubliserte og publiserte versjoner av modeller, for eksempel i designfasen av prosjektet eller når du lager iterasjoner på modeller under prosjektering.

Navigasjon inne i Design fungerer på samme måte som inne i Lokasjoner - du kan lese mer om bruk av Lokasjoner i denne artikkelen: Naviger i Lokasjoner på datamaskin.

Mens du bruker Design, kan du:

• Bruk kommentarer og kommunikasjonsflyt
• Filter, mål avstand og fargelegg
• Bruk modellvalidering for kollisjon, avstand, og metadatakontroll
• Sammenlign filer og publiserte modelfiler

Du kan ikke lage Field-registreringer (Oppgaver, sjekklister, etc.) på modeller eller tegninger i Design.

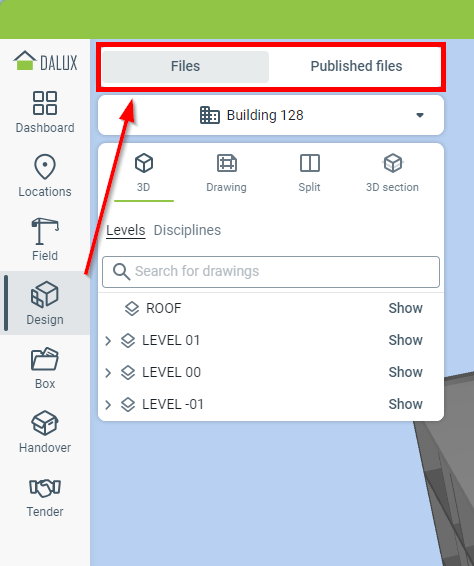

For å få tilgang til Design ved å klikke på Design i sidepanelet. Mens du er i Design, kan du skifte mellom modelfilene fra 'Filer' og 'Utgitte filer' områder.

Når du bytter mellom modelfilene du ser på, vil filtrene og utsnittene forbli de samme. Dette lar deg raskt bytte mellom modeller for å se de endringene som er gjort.

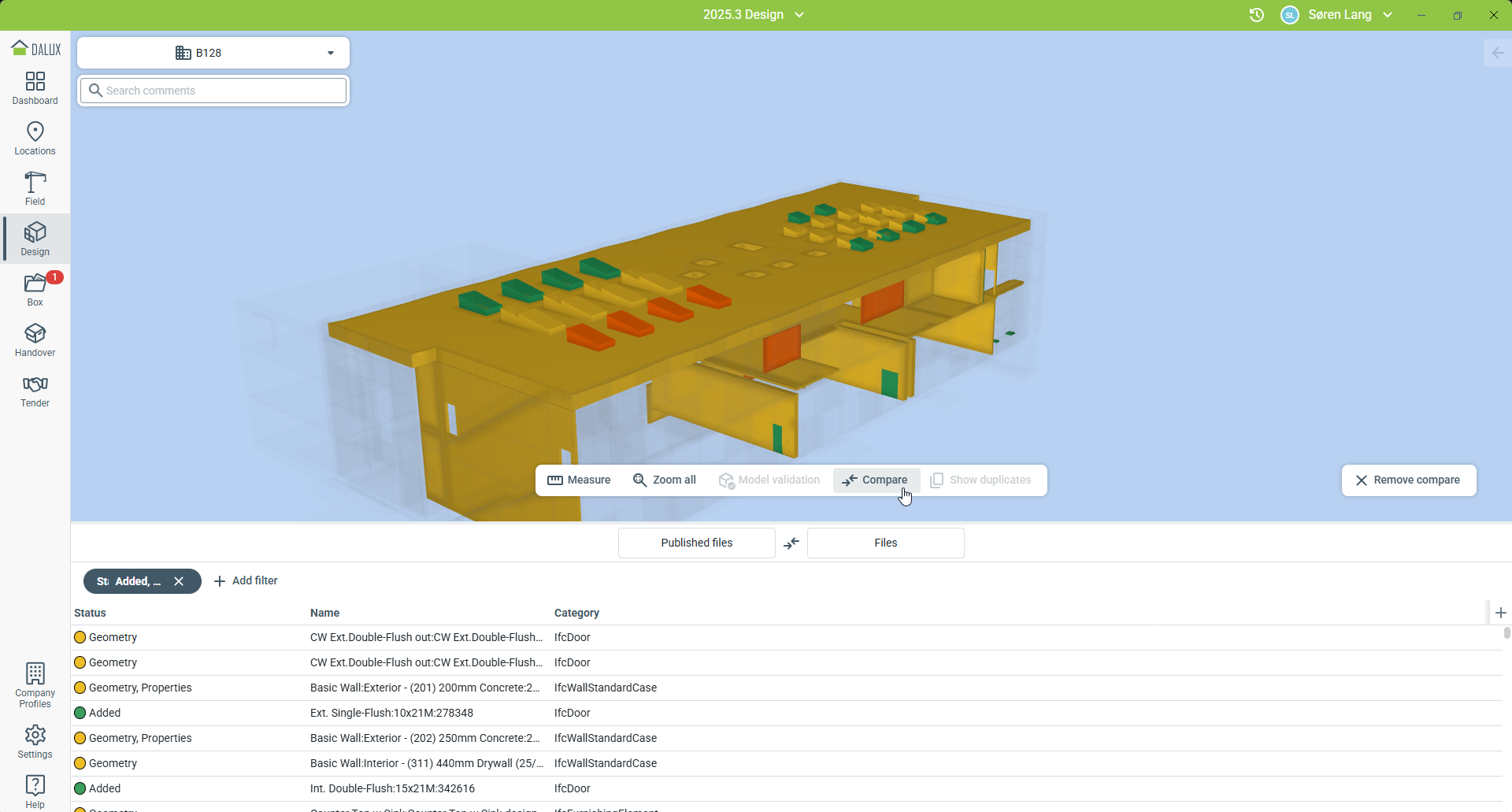

Hvis du er på Dalux desktop-applikasjonen, kan du sammenligne de nyeste versjonene av modellen mellom den upubliserte Filer-versjonen og versjonen i Utgitte filer. Du kan bruke listevisningen til å filtrere og sortere etter endringer i modellen.
