Navigere i Lokasjoner på desktop

Denne artikkelen dekker hvordan du kan navigere i modeller og tegninger på Dalux desktop. Å lære om hvordan du best kan bevege deg i 3D-modellen din vil hjelpe deg med å raskt finne informasjonen du søker.

Vi anbefaler å bruke Dalux skrivebordsapp, når du jobber med komplekse modeller, da det lar datamaskinen din bruke mer ressurser enn en nettleser.

Hvis du bruker Dalux på mobil, kan du lære hvordan du navigerer i 3D i denne artikkelen: Navigere i lokasjoner på mobil.

Hvordan få tilgang til og navigere tegninger i Lokasjoner

For å få adgang til 3D-modellene dine på prosjektet, start med å gå til Lokasjoner i sidepanelet.

Dalux vil automatisk åpne BIM-viseren i den sist brukte visningen.

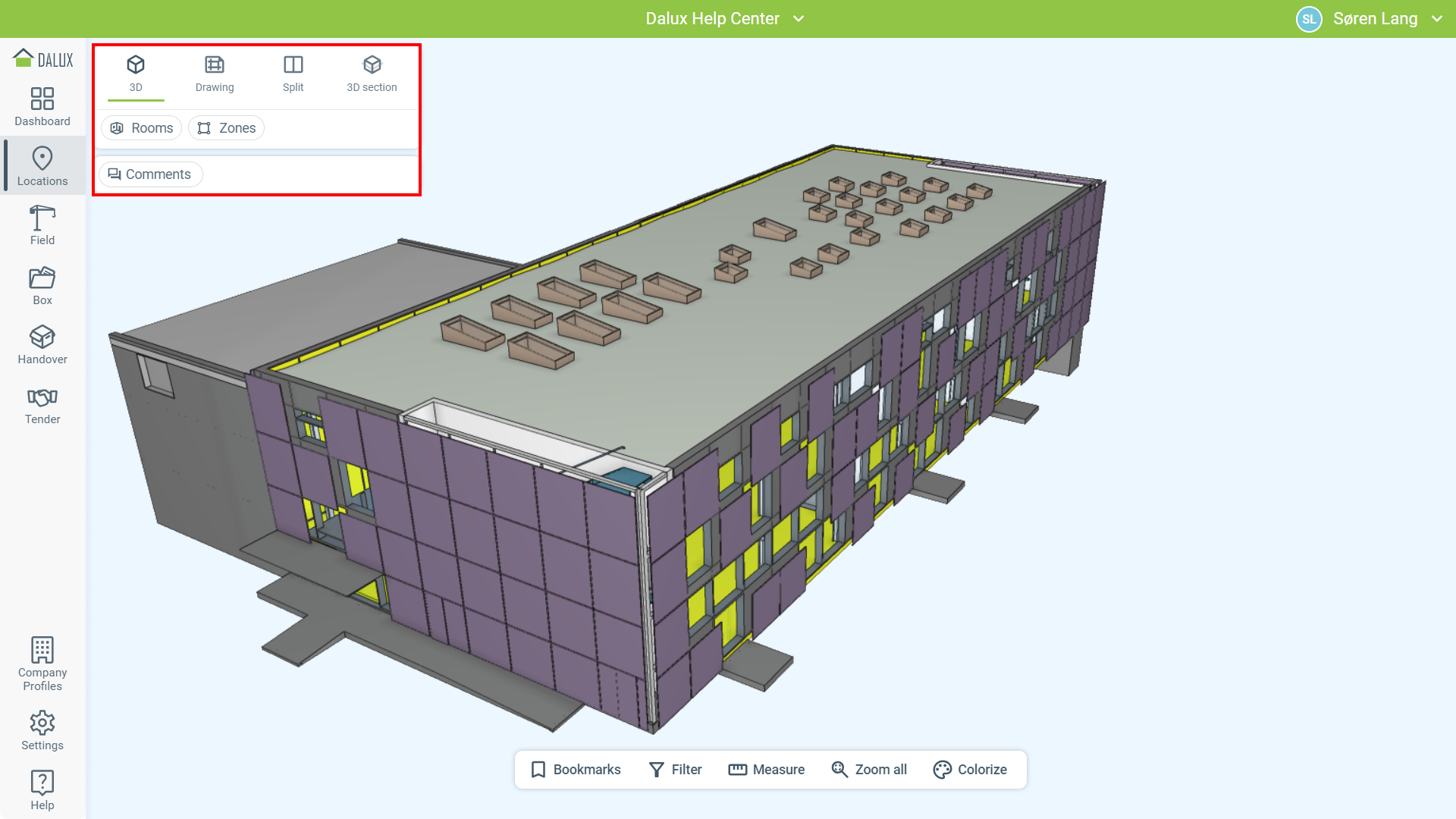

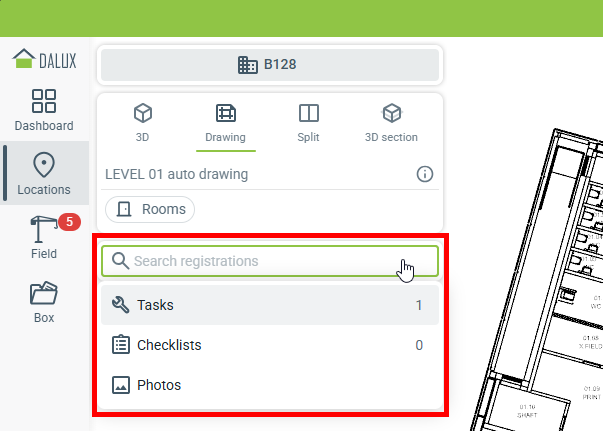

I verktøylinjen kan du bytte mellom de forskjellige visningene:

• 3D - Fulle 3D-navigasjon som tillater bevegelser i alle akser
• Tegning - 2D-visning kun for tegninger lagt til bygningen
• Split - Et splitt mellom 3D og 2D hvor du kan bruke 2D-tegningen for å bevege deg rundt i 3D
• 3D-seksjon - En 3D-visning med et automatisk utsnitt basert på nivåene dine eller vertikale kartlegginger i modellen

Visningene er dekket i detalj nedenfor.

Bruke 3D-visningen

3D-visningen er en full visning som lar deg ferdes fritt rundt i modellen. Denne visningen er nyttig for å samle informasjon fra modellelementer eller legge til kommentarer i 3D.

Bevegelse i 3D bruker musen, tastaturet eller en kombinasjon av begge.

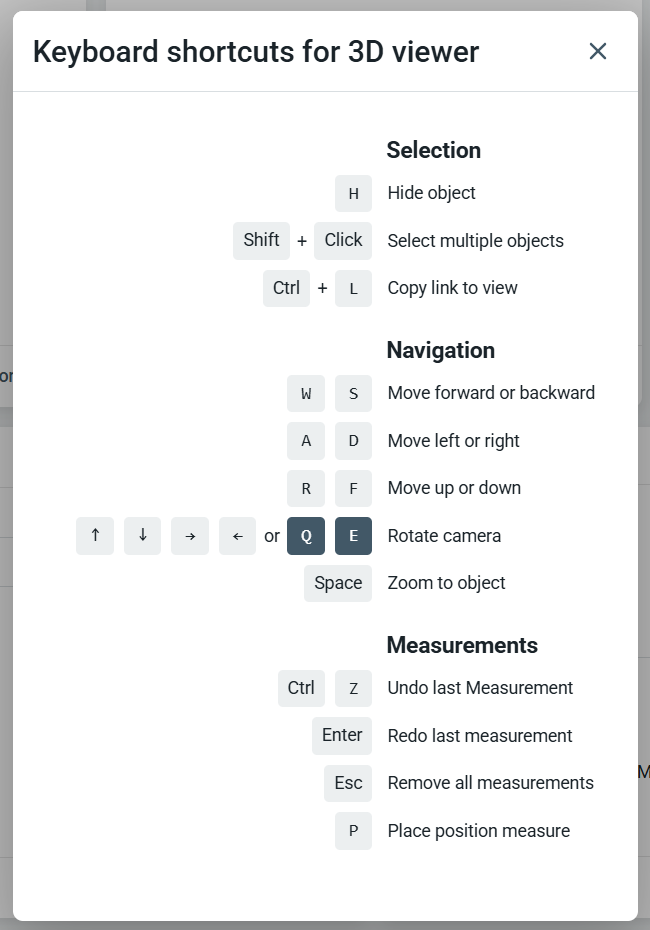

Du kan se noen nyttige hurtigtaster ved å klikke på navnet ditt øverst til høyre og deretter Tastatursnarveier.

Det anbefales å bli kjent med disse hurtigtastene, da de vil være til hjelp når du beveger deg rundt i modellen. Du kan også bruke musen din til å bevege kameraet over større avstander.

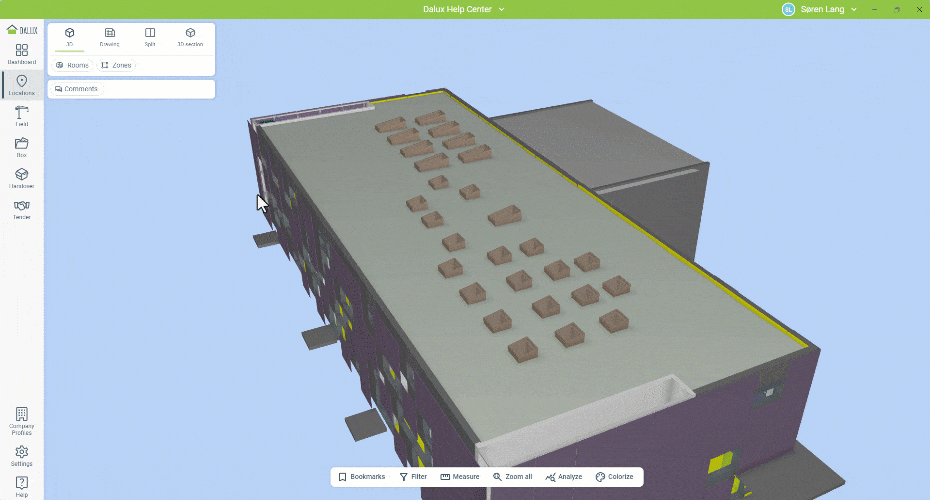

• Klikk og hold venstre museknapp og dra for å orbitere kameraet
• Klikk og hold høyre eller midtre museknapp og dra for å flytte kameraet
• Rull med musehjulet for å zoome inn og ut

Mens du er i 3D-visning kan du lage Kommentarer hvis funksjonen er aktivert, og du har de riktige rettighetene.

Du kan ikke lage Field-registreringer i 3D-visningen. Du må bruke Split-visningen. Dette er fordi plasseringen av registreringene må være koblet til en tegning.

Bruken av kombinasjonen av mus og tastatur i 3D lar deg raskt navigere rundt i modellen.

Bruke tegningens visning

Tegningens visning er kun 2D og viser tegninger som har blitt lagt til nivåene i bygningen. Hvis du ikke har tegninger i bygningen, kan du bruke de automatiske nivå-kutt-tegningene basert på høyden til nivåene i bygningen din.

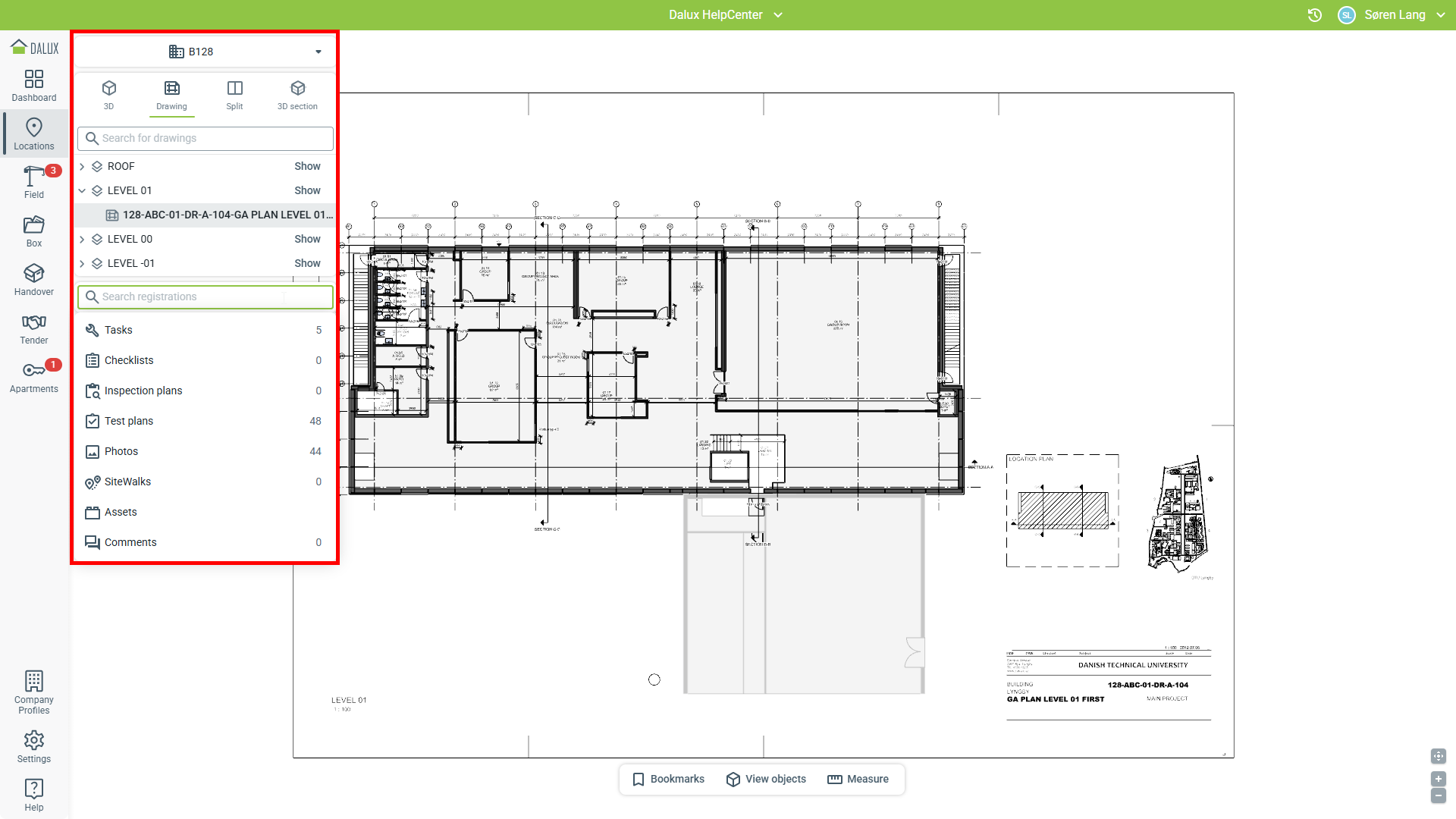

Visningen Tegning viser en 2D-tegning og en meny. I menyen kan du velge hvilken tegning som skal vises.

Nivåene er indikert med et -ikon. Hvert nivå kan inneholde flere tegninger. Ved å klikke på 'Vis' vil du automatisk hoppe til standardtegningen for nivået.

Hvis prosjektet bruker fag og underfag, vil de bli vist som mapper med -ikonet.

Når du ser på en tegning i Lokasjoner kan du:

• Klikk og hold venstre museknapp og dra for å bevege deg rundt
• Rull musehjulet for å zoome inn og ut (Du kan holde nede Ctrl for å zoome inn i mindre trinn)

Hvis du klikker på tegningen, kan du hoppe til den plasseringen i 3D. Dette vil åpne Split-visningen.

Bruke split-visningen

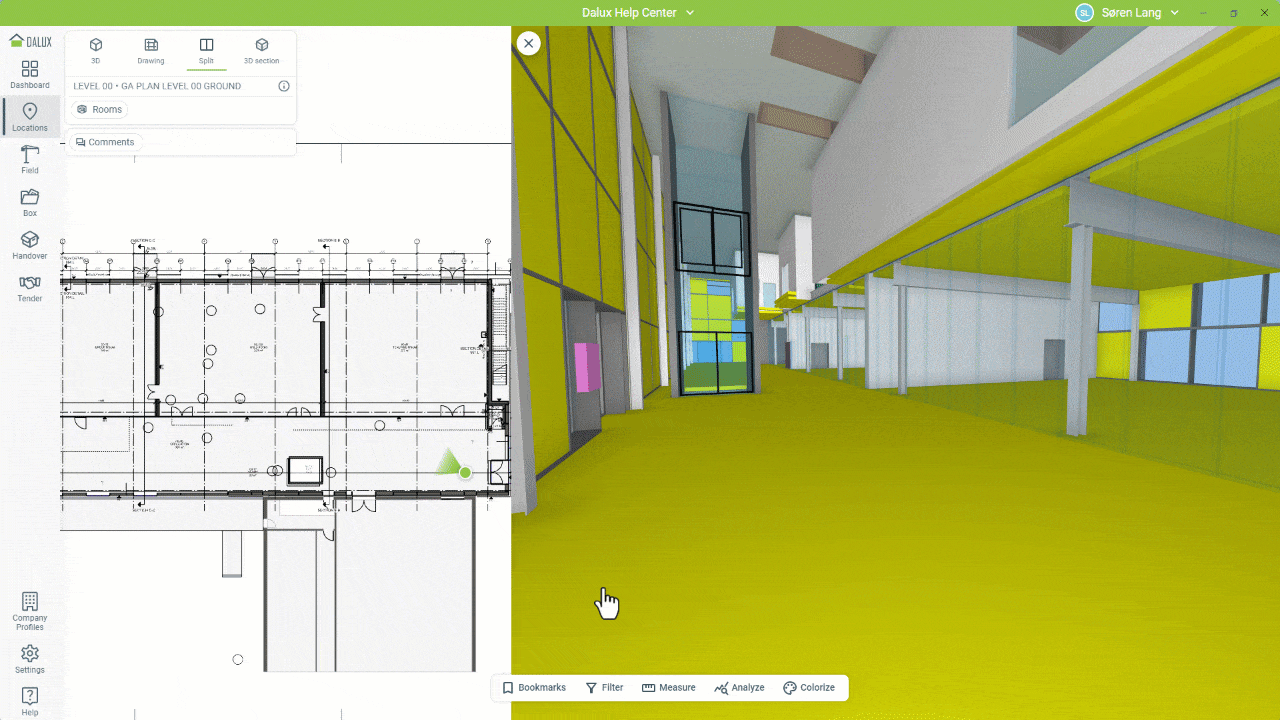

Split-visningen lar deg enkelt bevege deg rundt i 3D-modellen ved å klikke på 2D-tegningen. Mens du er i split-visningen, kan du fortsatt navigere rundt i 3D, men visningen er låst til det nåværende nivået. Dette betyr at du ikke kan flytte kameraet opp eller ned.

Du kan lage Field-registreringer i split-visningen ved å klikke på objekter i modellen. Når du gjør det, blir 3D-lokasjonen lagret i registreringen.

På samme måte som i Tegning-visningen velger du en tegning fra menyen.

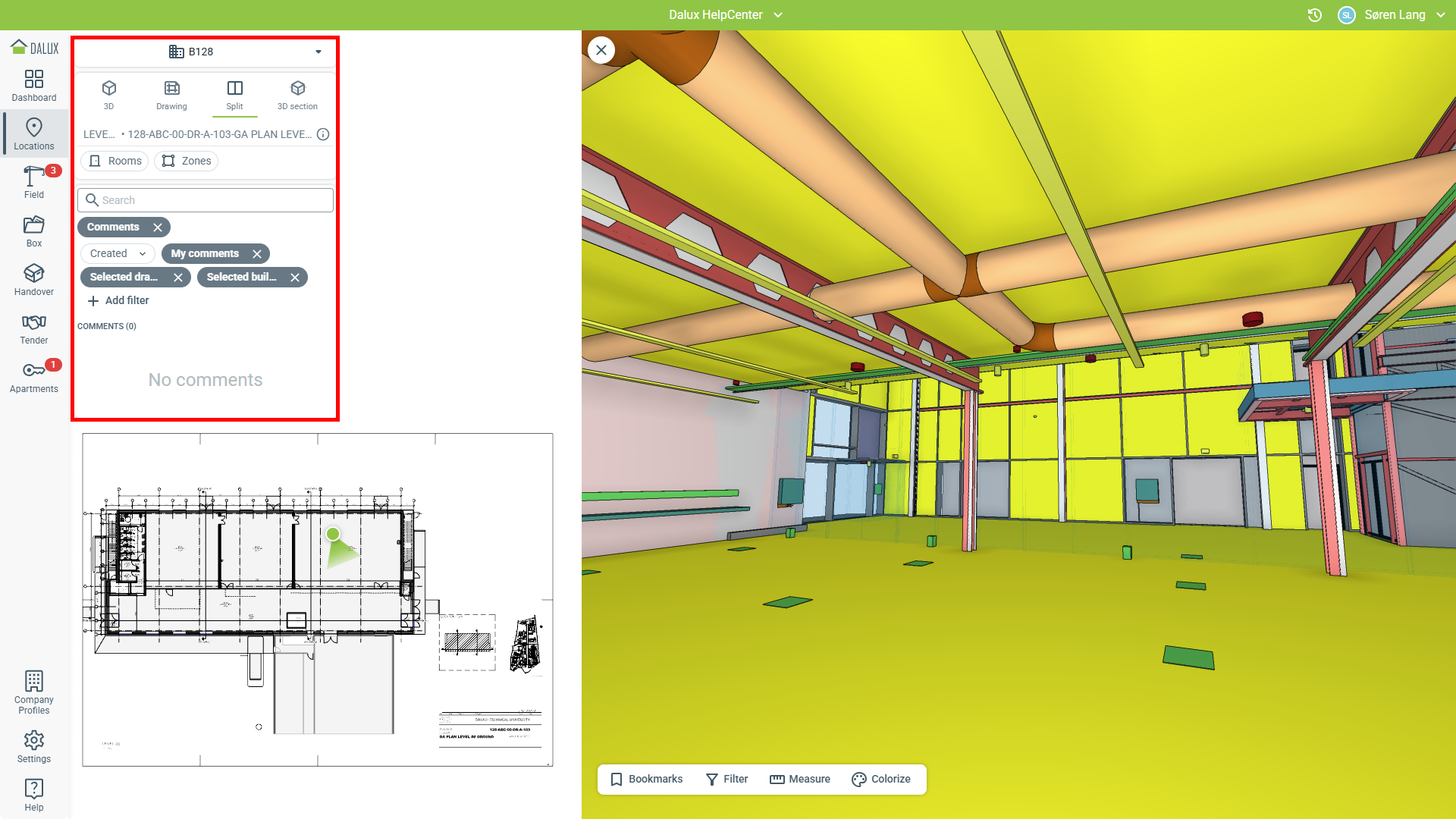

I Split-visningen vil du se din nåværende plassering markert på tegningen som en grønn sirkel. Retningen på kameraet vises også.

I split-visningen kan du bruke tegning-vinduet til:

• Klikk og hold venstre museknapp og dra for å flytte tegningen rundt
• Rull musehjulet for å zoome inn og ut (Du kan holde nede Ctrl for å zoome inn i mindre trinn)
• Klikk på tegningen for å hoppe til 3D-visningen av denne plasseringen

I 3D-vinduet, er 3D-navigasjonens tastatursnarveier alltid aktive (du kan ikke endre høyden på kameraet). Bevegelse i 3D vil automatisk flytte stillingsmarkøren på tegningen.

Split-visningen er flott for å bevege seg rundt på ett nivå i modellen og krever mindre kompleks navigasjon i 3D.

Bruke 3D-seksjonsvisningen

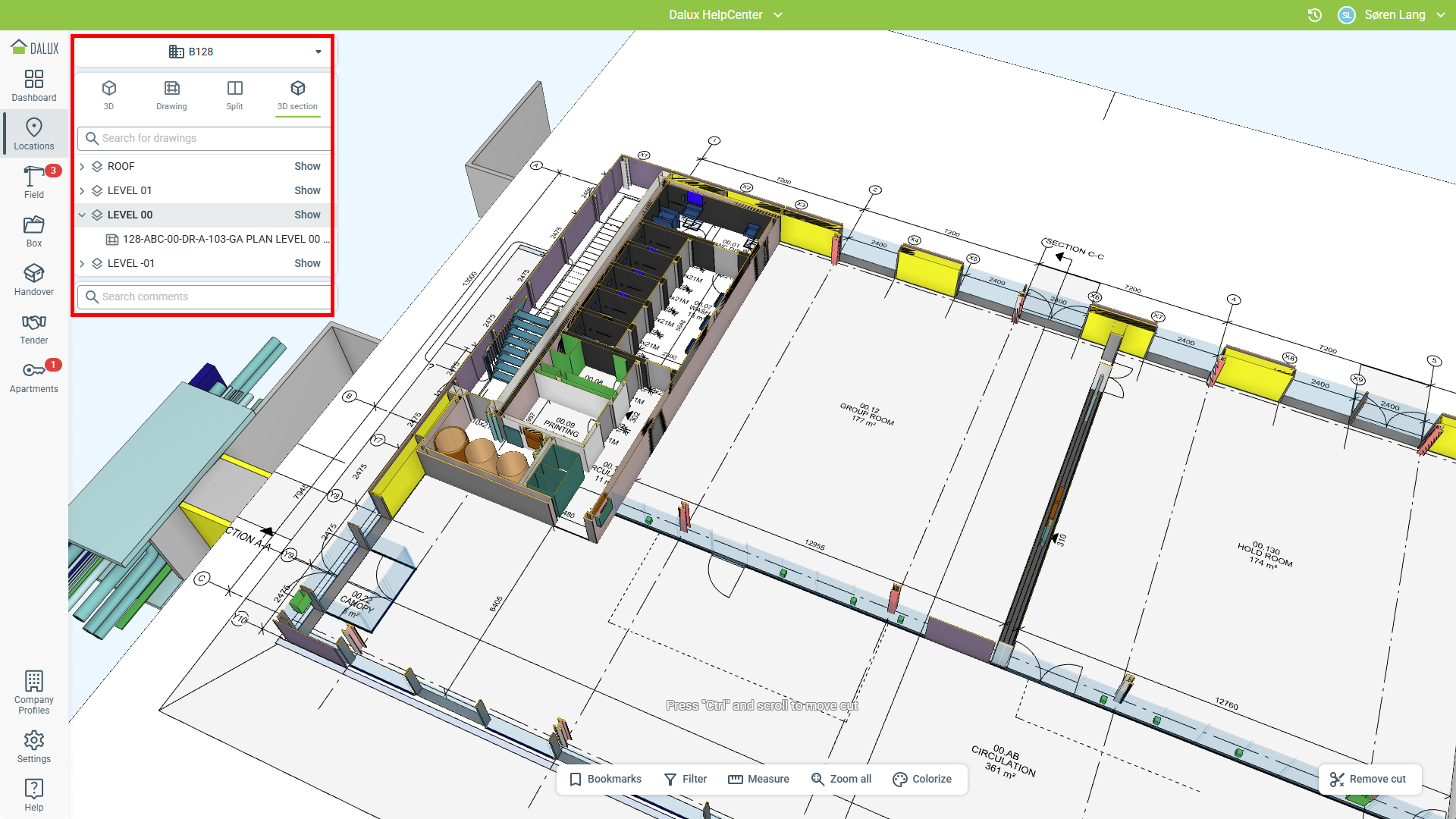

Visningen 3D-seksjon anvender automatisk et utsnitt og viser tegningen for en kombinert 2D- og 3D-visning. Dette fungerer for både nivåer og vertikalt kartlagte tegninger.

På samme måte som i tegningen og split-visningen, må du velge hvilken tegning som skal vises.

I denne visningen er alle 3D-navigasjonens hurtigtaster tilgjengelige. Du kan:

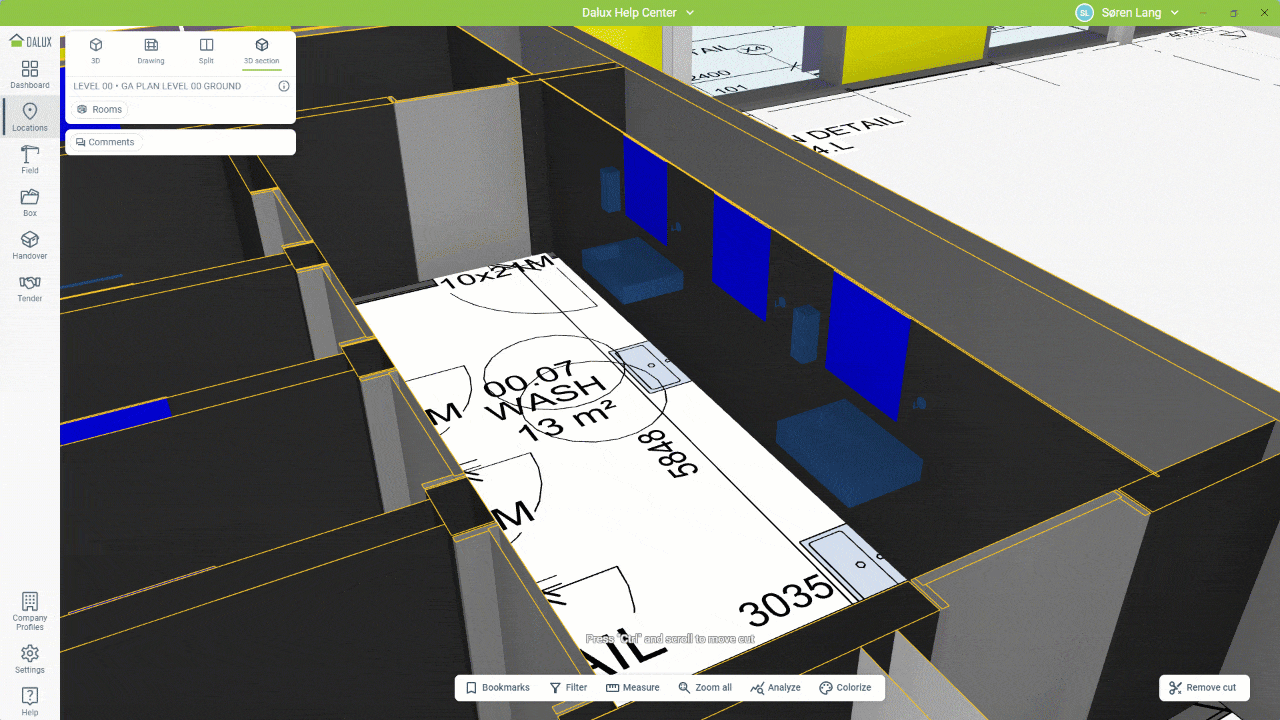

• Hold Ctrl og rull med musehjulet for å flytte utsnittet opp eller ned
• Klikk på tegningen og veksle mellom gjennomsiktighet eller skjule tegningen
• Klikk på tegningen og trykk på mellomromstasten for å zoome ut og se hele tegningen

Du kan fjerne utsnittet i nedre høyre hjørne ved å klikke Fjern utsnitt.
