Filtre og visualisering i Lokasjoner

Denne artikkelen dekker bruk av filtre og farger i Lokasjoner for å visualisere ulike data.

Filtre bruker egenskaper fra BIM-modellen og oppdateres automatisk når modellen revideres.

Vi dekker disse funksjonene i artikkelen:

• Filtre (personlige og gruppefiltre)
• Fargelegg
• Vis objekter

Hvordan bruke filtre

Filtre er kun tilgjengelige for BIM-modellen og ikke tegningene. Du kan bruke Vis objekter for å lage filtre på 2D-tegninger, dette dekkes i detalj nedenfor.

Alle brukere kan opprette personlige filtre og gruppeadministratorer kan opprette gruppefiltre.

Begynn med å gå til Lokasjoner og åpne en BIM-modell i en av 3D-visningene. Alle filtre du har adgang til kan finnes under Filter i verktøylinjen.

Det er flere måter å opprette filtre når du ser på BIM-modellen.

• Opprett et filter ved å bruke Filter-knappen
• Opprett et filter ved å klikke på et objekt i modellen

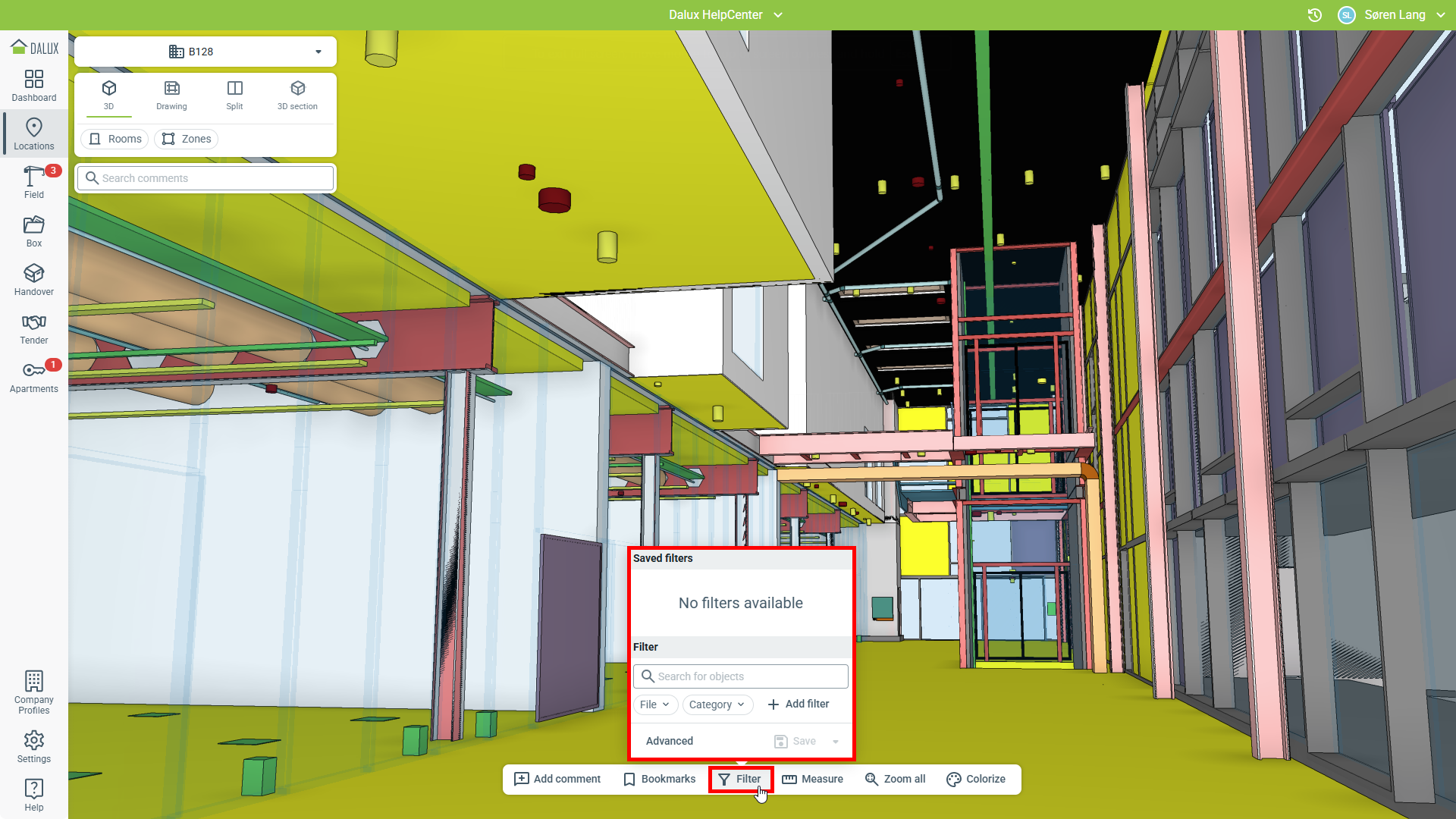

Når du klikker på Filter kan du søke fritt i tekst, legge til et spesifikt filter, eller opprette et avansert filter. Fil- og kategoriparametrene er alltid tilgjengelige for rask tilgang.

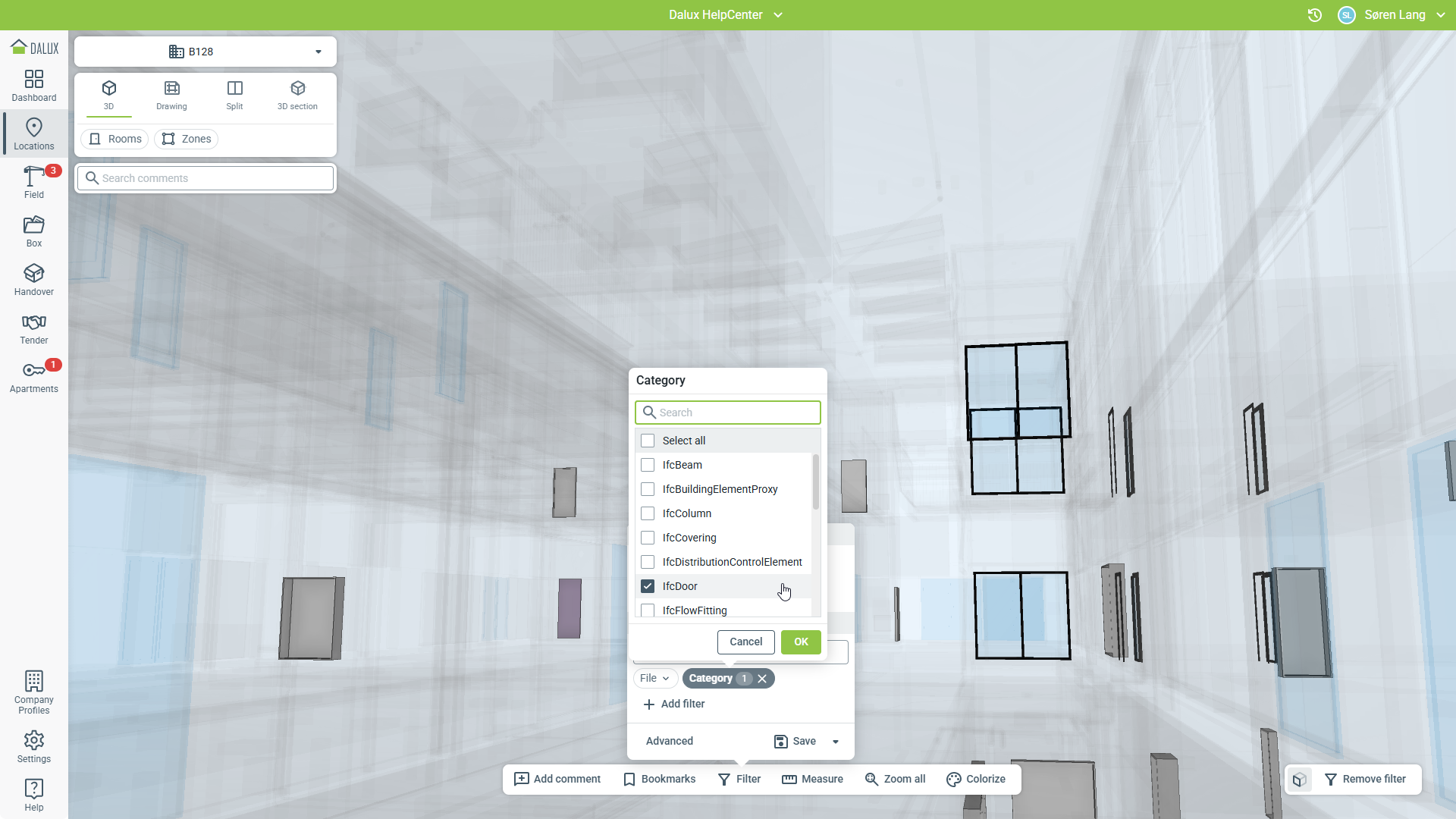

I dette eksempelet oppretter vi et filter for dørkategorien. Når du velger et parameter for filteret, endres 3D-visningen for å reflektere filteret ditt.

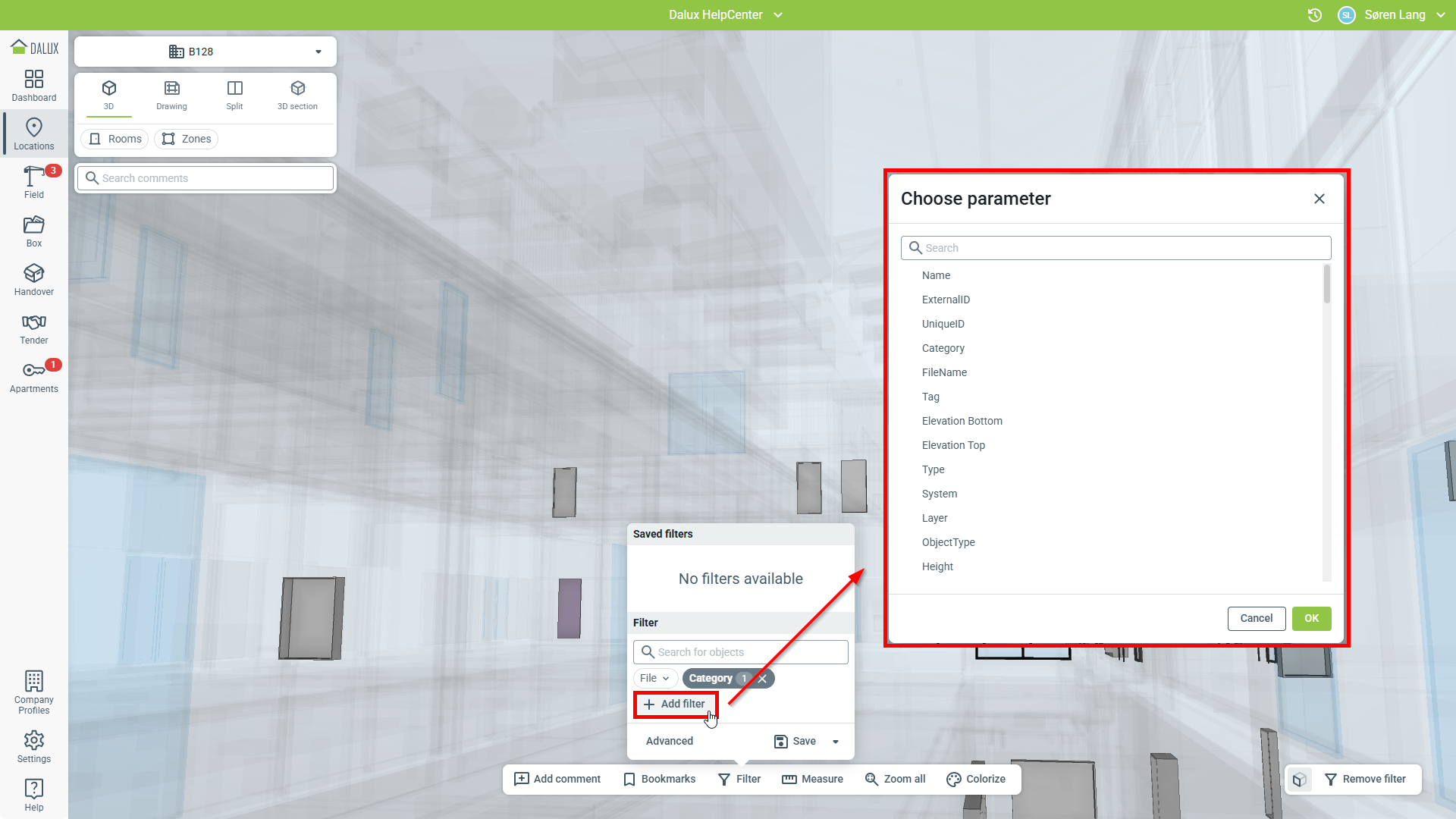

Du kan filtrere resultatene dine ytterligere ved å legge til flere parametere til det samme filteret. Du kan gjøre dette ved å klikke på Legg til filter og velge ulike parametere. De tilgjengelige parametrene avhenger av BIM-modellen din.

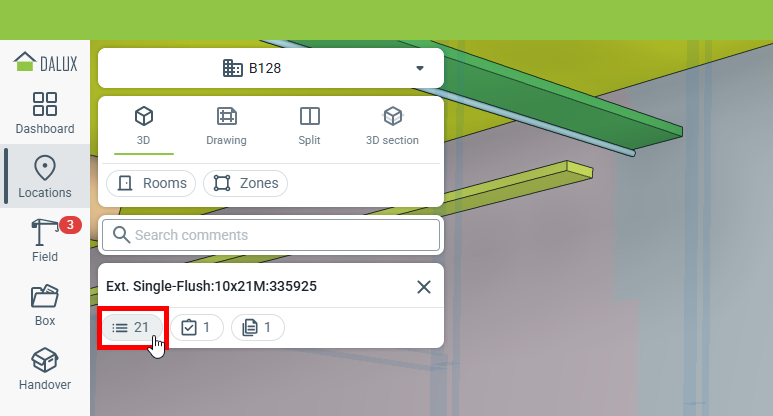

Du kan også raskt lage et filter ved å velge et objekt i modellen. Klikk på -ikonet for å utvide egenskapslisten.

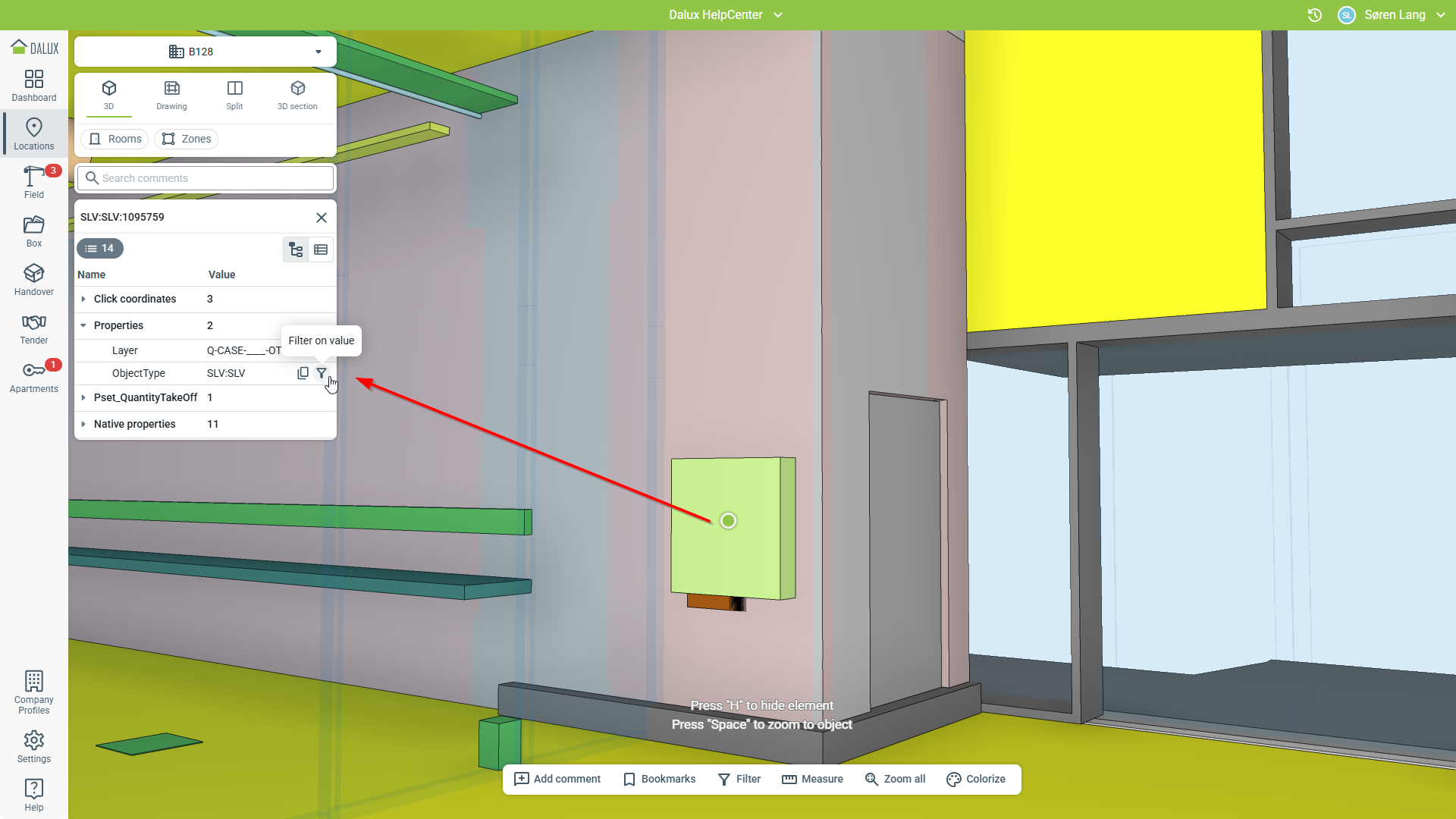

Dette vil vise egenskapene til objektet. Hold musen over en egenskap og klikk for å filtrere etter egenskapen. Du kan gjøre dette for flere egenskaper.

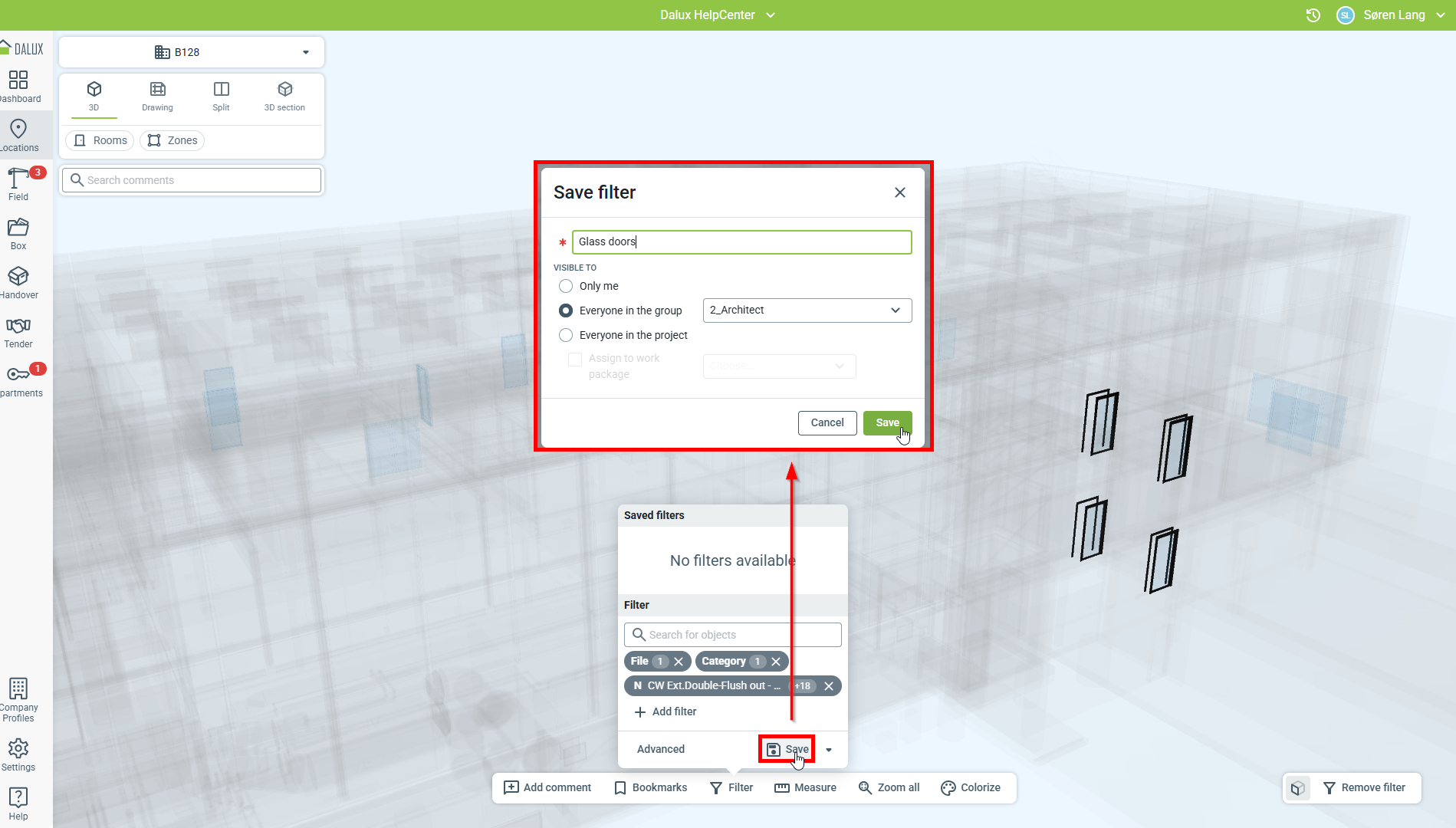

Når du er ferdig med filteret ditt, kan du klikke Lagre for å lagre filteret for senere. Hvis du er en gruppeadministrator i brukergruppen din, kan du lagre filtre, slik at de er synlige for alle i brukergruppen din.

Hvis du er prosjektadministrator eller prosjekteringsleder, kan du lagre det for alle i prosjektet eller til spesifikke entrepriser.

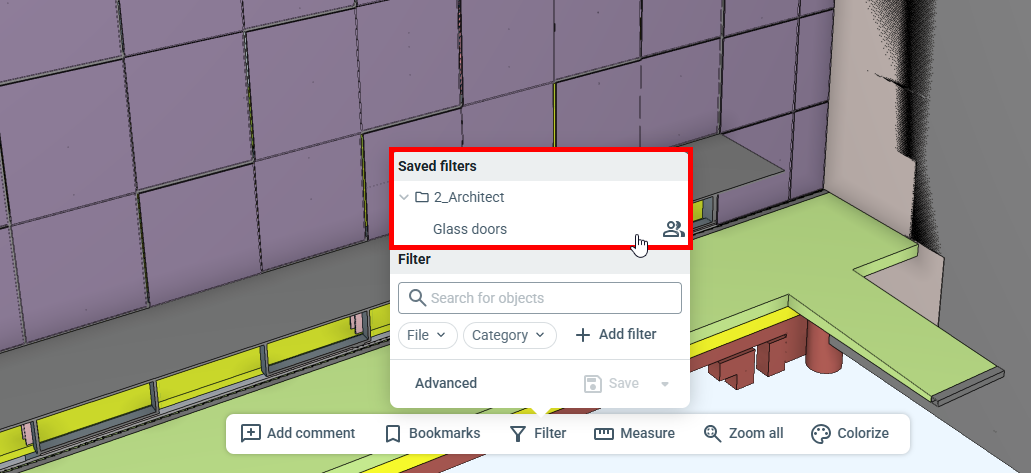

Lagrede filtre vises i Filter i Lagrede filtre-området.

Hvordan bruke fargelegging

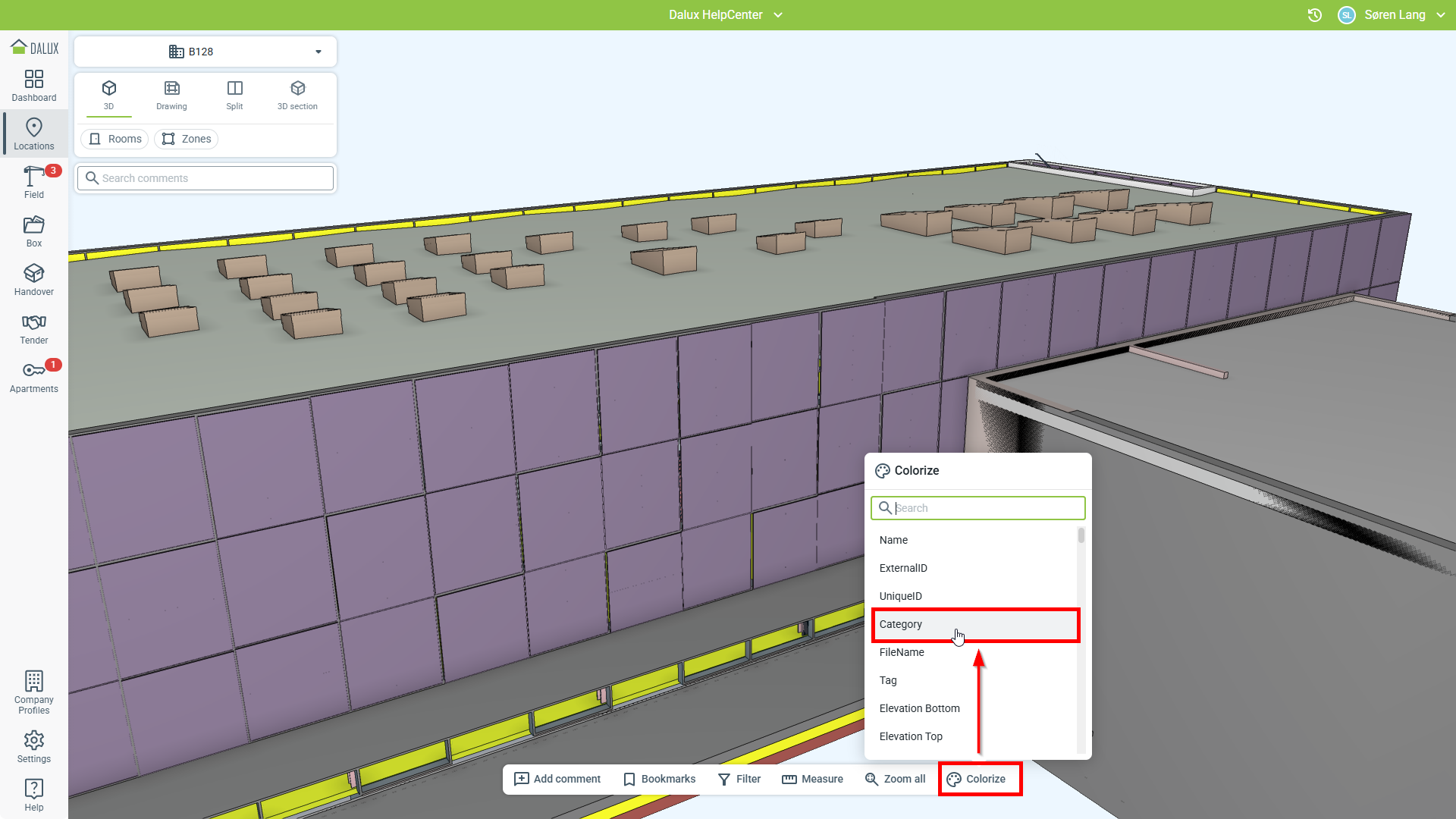

Fargelegging lar deg raskt fargekode BIM-modellen basert på en spesifikk egenskap. Du kan ikke manuelt velge hvilke farger du vil bruke, da Dalux automatisk tilordner farger.

Du kan kombinere Fargelegg med Filter for å lage en fargekodet visualisering av bare de elementene du trenger.

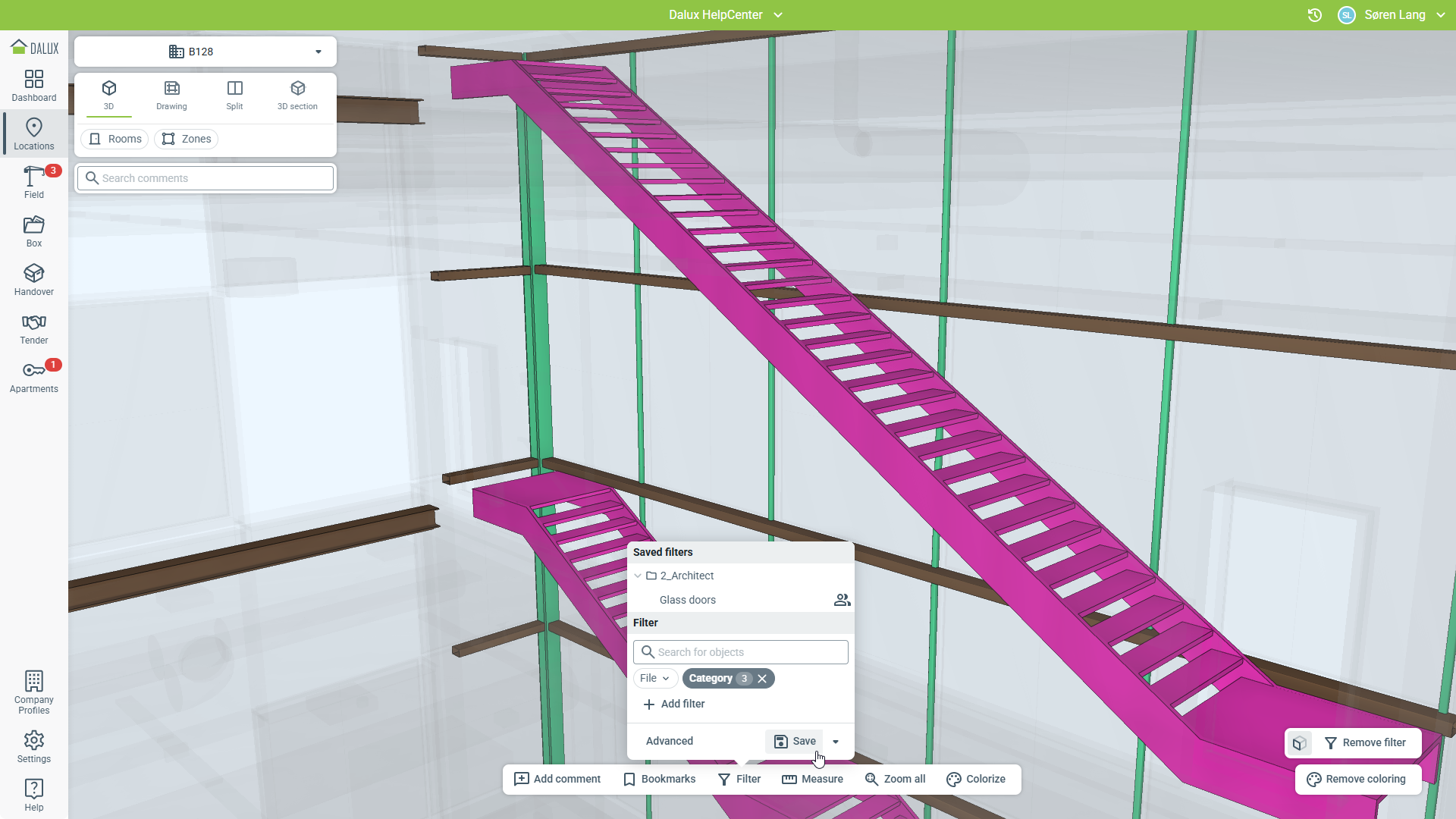

Når du er ferdig med filteret ditt, kan du klikke Lagre for å lagre filteret for senere. Hvis fargelegging er aktivert når du lagrer filteret, vil det automatisk aktiveres når filteret lastes inn igjen.

Vis objekter på tegninger

Du kan se fargekodede modellobjekter på bygningstegningene.

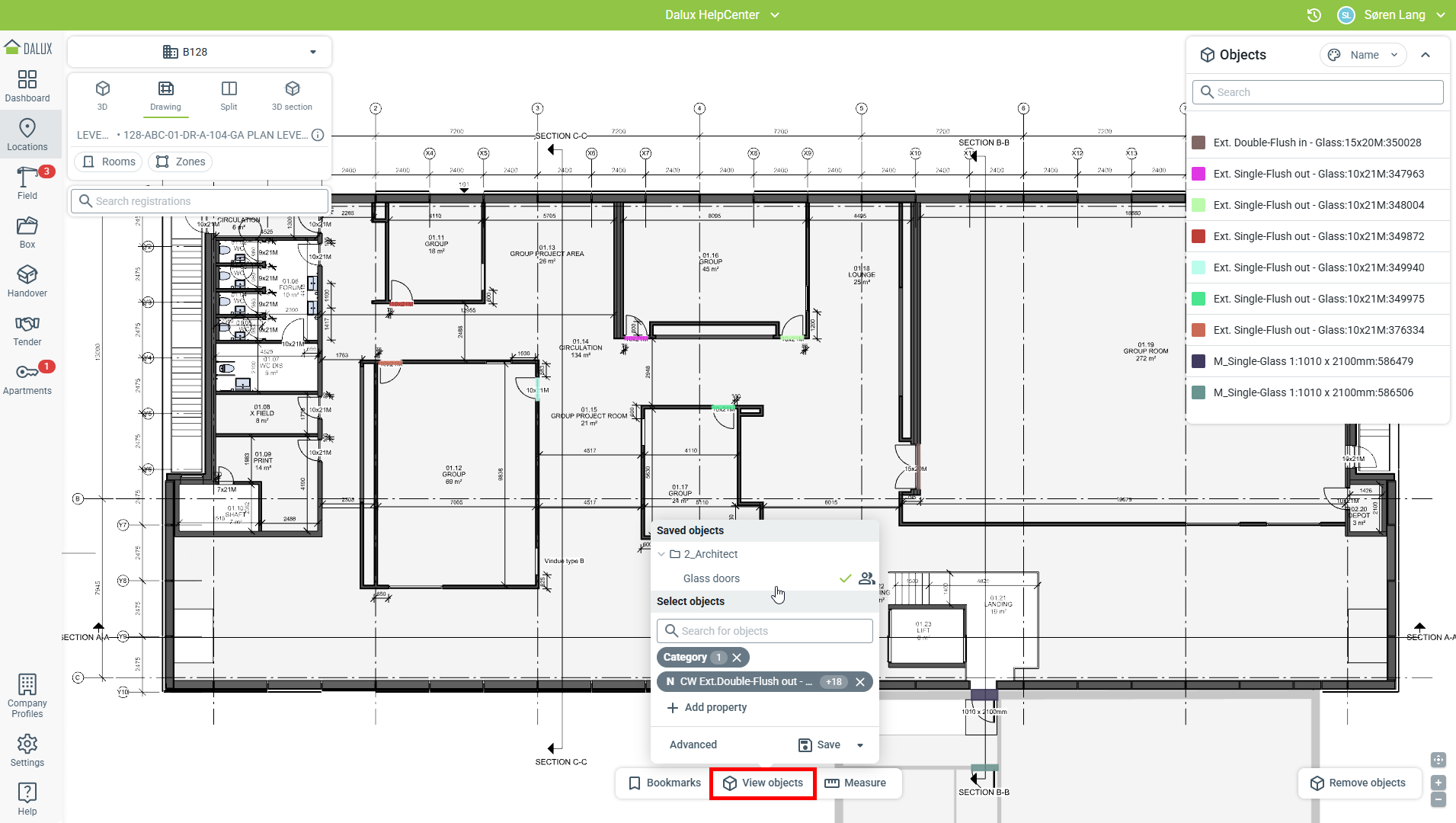

Begynn med å gå til Lokasjoner og åpne en tegning. Klikk deretter på Vis objekter i verktøylinjen.

Denne funksjonen fungerer som 3D-filtre. Fra menyen kan du velge en egenskap å filtrere, som deretter vil bli vist på tegningen.

Du kan laste inn alle lagrede filtre (også filtre laget i 3D) fra denne menyen.

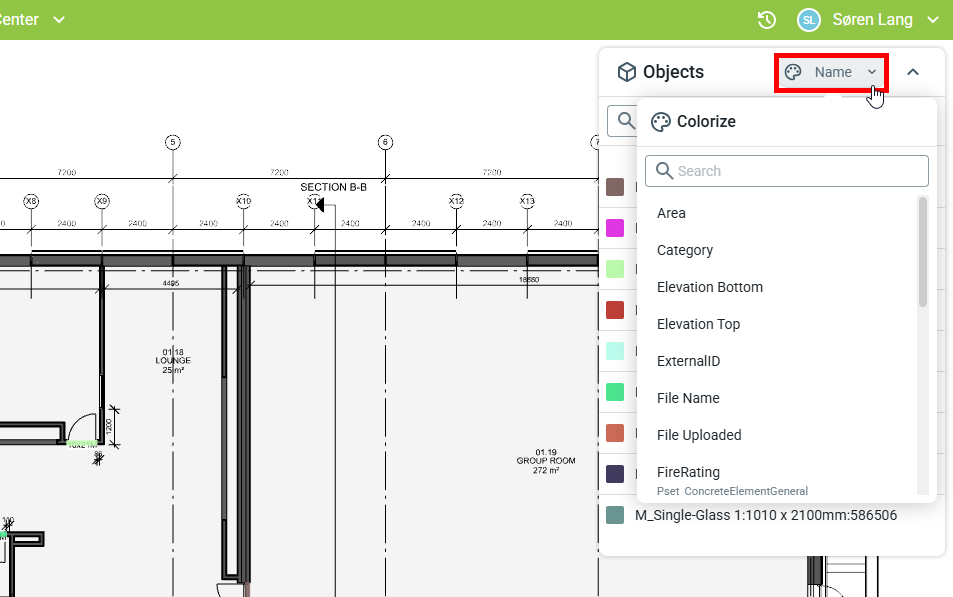

Når en egenskap er valgt, vil fargekoding bli vist til høyre. Øverst i denne menyen kan du endre hvilken parameter fargekodingen skal bruke.
