Hvordan sette opp modellvalidering

Verktøyet for modellvalidering lar brukere sette krav til kollisjoner og klaringer mellom elementer i bygningens modeller uten å måtte vente på tilbakemelding fra en annen part. Brukere med adgang kan selvvurdere modeller ved å bruke funksjonen.

Verktøyet gjør det mulig å analysere om elementer overholder kravene til kollisjon og klaring for prosjektet ved å anvende dem på modellen inne i Dalux, og gir brukerne straks den informasjonen de trenger for å enten:

• Gjør nødvendige endringer i modellprogramvaren
• Samarbeid med andre prosjektmedlemmer ved å kommentere på elementer som ikke overholder kravene
• Bestem deg for å ignorere kollisjons-/klaringsproblemet hvis det ikke er relevant

Aktiver modellvalidering

Modellvalidering er en del av Design og er automatisk tilgjengelig når Design er aktivert.

For å aktivere Design, gå til:

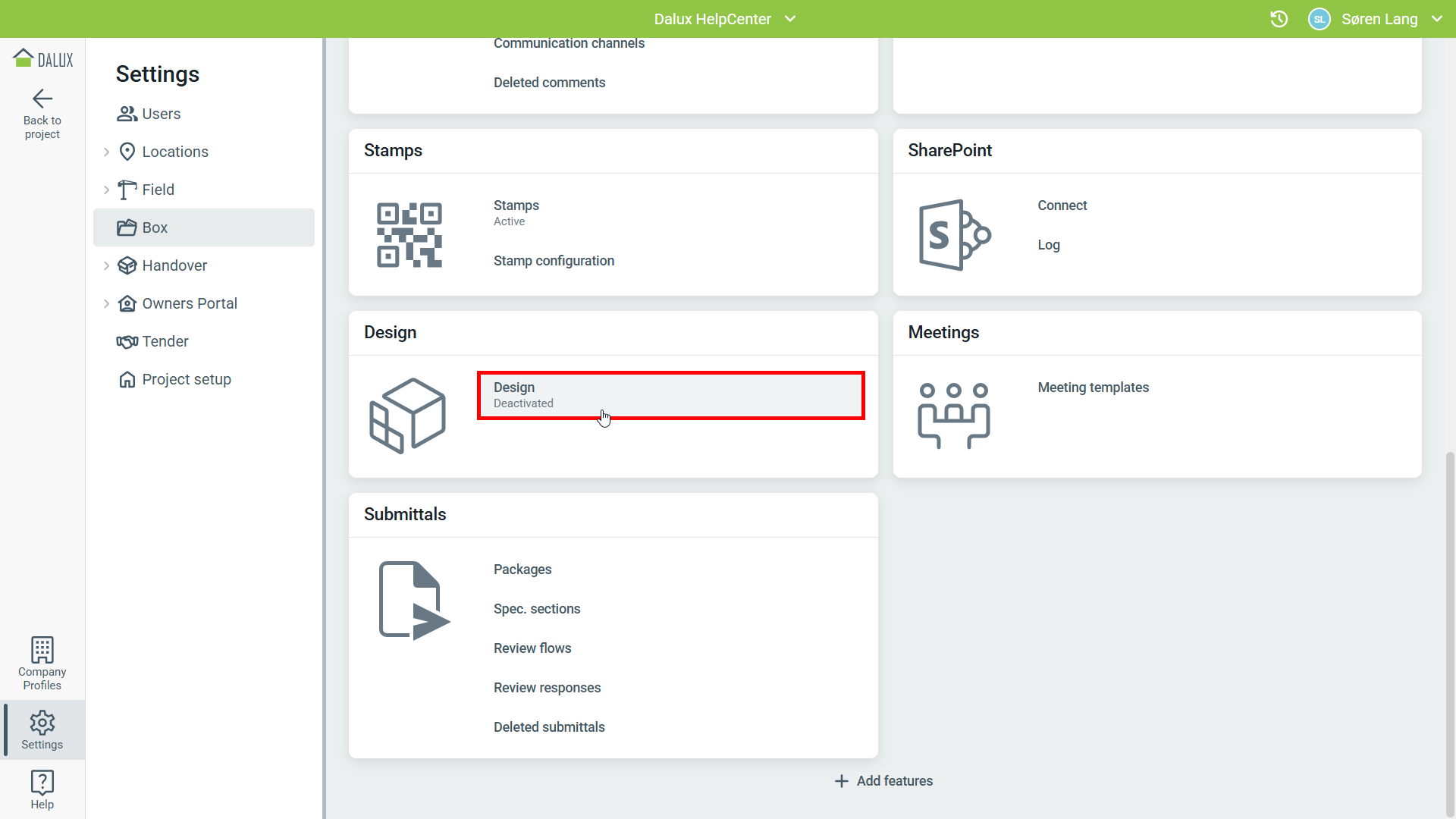

InnstillingerBoxDesign'Aktiver':

Sett opp tilgang til modellvalidering

Etter at Design er aktivert, må rettigheter settes opp for at brukere skal få tilgang til modellvalidering. Det kan legges til hvilken som helst tilpasset brukergruppe, fra InnstillingerBoxDesign'Grupper med tilgang'.

Alternativt kan tilgang gis ved å sette rettigheter for brukergrupper i bruker-seksjonen av innstillingene.

Opprett disipliner og objektgrupper

Opprett disipliner

For å opprette krav, opprett disipliner som skal brukes av enten deg selv, din brukergruppe eller alle i prosjektet. Vi anbefaler å sette opp disipliner for hver designdisiplin i prosjektet ditt, f.eks. Arkitekt, VVS, RIE, osv.

For å sette opp disse disiplinene, gå til

DesignVelg en bygningModellvalidering.

Klikk på Tilføy'Disiplin', gi disiplinen et navn og bestem om den bare skal være synlig for deg, en bestemt brukergruppe eller alle som har tilgang til Design.

Opprett objektgrupper

Objektgrupper er 3D-elementer som deler de samme kjennetegnene, for eksempel kategori. Ved å sette opp disse kan du håndtere hvilke sjekker som skal utføres, hva som skal ignoreres, og alvorlighetsgraden på visse sjekker.

Opprett en objektgruppe via Tilføy3D-objektgruppe.

I det nye vinduet, gi objektgruppen et navn og plasser den i en disiplin, deretter filtrerer du objektene ved å sette deres kriterier. Du kan velge forskjellige filterinnstillinger:

• Isoler: Filtrerer kun elementer som matcher kriteriene
• Skjul: Filtrerer bort alle elementer unntatt de som matcher
• Fri tekst søk: Filtrerer elementer som har navn som inkluderer teksten

Sjekk visningen for å sikre at de riktige elementene er filtrert før du klikker 'Lagre'.

Sett opp sjekker

Når du har satt opp dine disipliner og objektgrupper, kan du definere sjekkene som skal utføres for kollisjoner og klareringer.

• Kollisjoner er overliggende elementer med en definert toleranse.
• Klareringer er elementer som bryter minstekravene for avstand fra andre objekter.

For å opprette en ny sjekk, klikk på cellen i matrisen for de ønskede objektgruppene

I dette eksemplet viser vi sjekker for veggelementer og VVS-rør og kanalsystem. Veggelementer er en del av arkitekturdisiplinen, mens rør tilhører VVS-disiplinen.

Velg om du vil sette opp en kollisjon eller klarering, definer toleransen, og velg om resultatene er mindre eller kritiske problemer.

I dette eksemplet satte vi opp en kollisjonssjekk med en toleranse på 100mm, noe vi anser som et mindre problem.

Konfigurer dette for objektgruppene der du ønsker å gjøre sjekker, eller få andre til å gjøre det.

Automatisering

For å spare klikk og la modellvalideringen kjøre i bakgrunnen, kan du aktivere 'Automatisering' for de relevante bygningene.

Gå til

InnstillingerBoxDesign'Automatisering'Velg bygningen du vil kjøre modellvalidering automatisk for

Hvis automatisering er aktivert for en bygning, vil sjekkene reprosesseres automatisk når nye modellfiler legges til i bygningen eller eksisterende modellfiler oppdateres. Når du oppretter nye fag eller nye objektgrupper, må bygningen reprosesseres før automatiseringen inkluderer disse i resultatene.
