Modellvalidering for arkitekter og ingeniører

Som en arkitekt eller ingeniør, er det ditt ansvar å sende inn design som er i samsvar med modellene laget av andre medlemmer av designteamet og oppfylle det overordnede kvalitetsnivået. Med Dalux trenger du ikke lenger å vente på tilbakemelding fra BIM-koordinatoren. I stedet kan du validere modellen din selv og gjøre endringer umiddelbart.

Hvis du jobber med Autodesk Revit, anbefaler vi sterkt å bruke Dalux-plugin for Revit. Ellers, bruk Dalux Desktop-app for å validere modellen din som er lastet opp direkte på plattformen for rask tilbakemelding.

Modellvalidering i Autodesk Revit

Du kan bruke Dalux-plugin-modulen for Revit til å validere modellen din direkte i Revit uten å forlate programvaren.

For å gjøre dette, last ned plugin-modulen og installer den ved å følge disse instruksene.

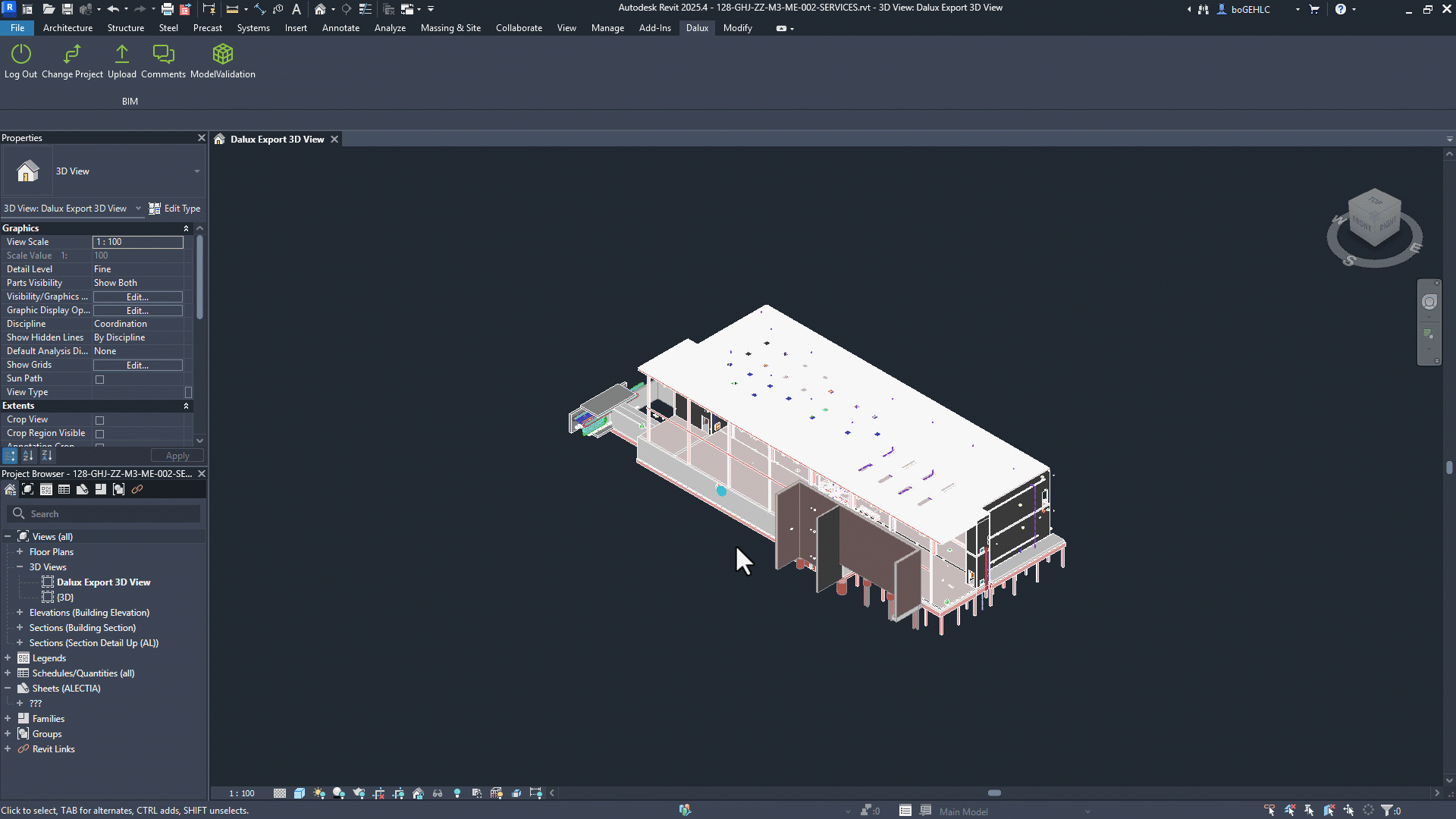

Mens modellen din er åpen i Revit, åpne Modellvalidering-funksjonen fra verktøylinjen og velg bygningen som modellen din er knyttet til.

Kollisjoner og klaringer

Velg enten et bestemt sett med kontroller for din fagdisiplin, eller klikk på 'Kjør sjekker' for å utføre alle kollisjons- og klaringskontrollene som BIM-koordinatoren i prosjektet ditt har satt opp.

Ved å klikke på en kollisjon eller klaring kan du undersøke dem mer detaljert. Klikk på 'Åpne i Revit' for å zoome inn på den i modellen du har åpen. På denne måten kan du enkelt gjøre endringer om nødvendig.

I dette eksemplet jobber vi i MEP-modellen for et prosjekt og har koblet den strukturelle modellen til den.

Å gå gjennom kollisjonene lar oss avgjøre for hvert problem om vi vil gjøre endringer i modellen vår, ignorere det fordi det ikke er relevant, eller sende en kommentar til den strukturelle designeren eller designansvarlige.

Disse handlingene er forklart mer detaljert her: Hvordan utføre kontroller i modellvalidering

Egenskapskontroller

Velg en egenskapskontroll for å se om modellen din oppfyller alle kravene i EIR (krav til utveksling av informasjon). Klikk på reglene for ditt fag for automatisk å sjekke om de påkrevde egenskapene finnes og om de samsvarer med de forventede verdiene i BEP.

I eksemplet nedenfor må MEP-ingeniøren legge til informasjon om systemet til hver kanal. Alle oransjefargede elementer oppfyller ikke dette kravet på grunn av:

• Informasjonen mangler. De kan legge til egenskapene før de sender inn modellen.
• Elementene er ikke kategorisert riktig. De kan ta tak i dette før de sender inn modellen.
• Kravet er bare relevant på et senere stadium. De kan likevel sende inn modellen sin.

Modellvalidering i Dalux

For å validere modellen din i Dalux, last den opp i Dalux Box, og gå til

DesignModellvalidering

for å få umiddelbar tilbakemelding på designet ditt.

Prosessen ligner prosessen i Revit, men du kan ikke åpne saker direkte i Revit herfra.

Denne artikkelen forklarer hvordan du utfører kontroller på modellen din mer detaljert: Hvordan utføre kontroller i modellvalidering.

For å se hvordan kravene er satt opp som BIM-koordinator, kan du lese mer her: Modellvalidering for BIM-koordinatorer.
