Hvordan bruke kart i InfraField på mobil

Denne artikkelen dekker det grunnleggende om hvordan du bruker kartfunksjonen i InfraField-prosjekter.

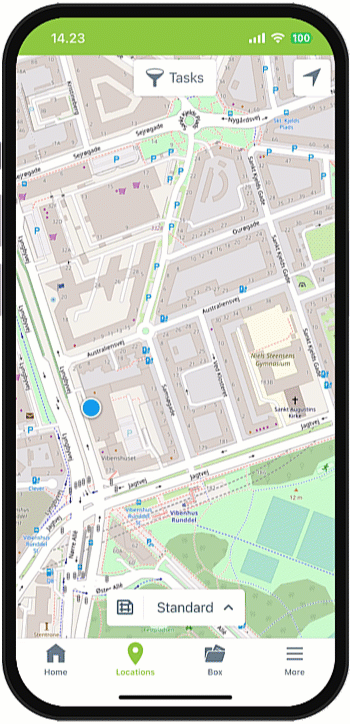

Kartet kan bli funnet i fanen Lokasjoner. Det lar deg se alle dine geometriske data i sammenheng med et kart over omgivelsene.

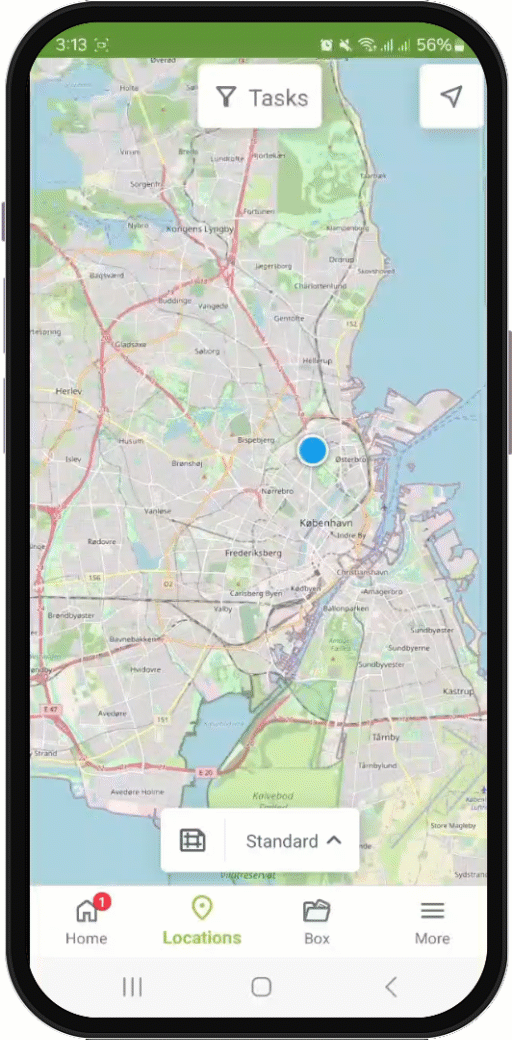

Bytter mellom kartet og tegninger

Hvis prosjektet bruker både strukturer/områder og kart, kan du bytte mellom disse ved å trykke på /-ikonet. Ved å bytte til kartet åpnes kartlaget som din prosjektadministrator har satt som standard.

Når du er i kartvisning, kan du bruke -ikonet for å gå tilbake til den sist viste tegningen. På samme måte, når du ser på tegninger, kan du bruke -ikonet for å returnere til kartvisningen.

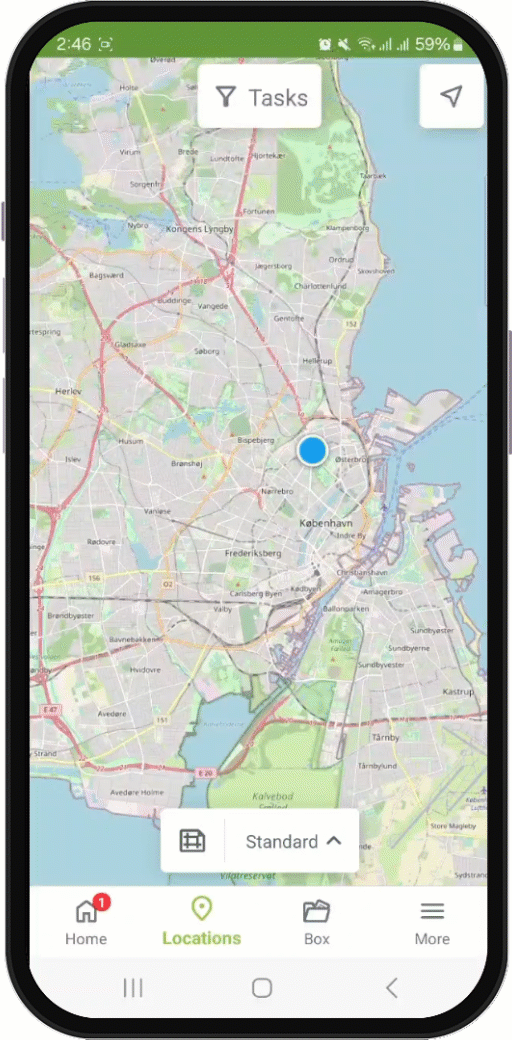

Bytter mellom kartlag

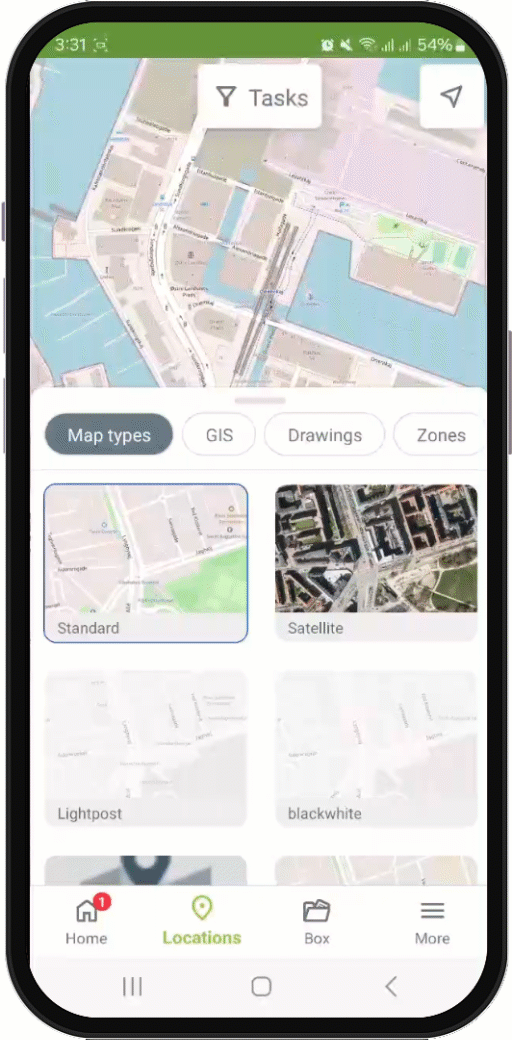

For å bytte mellom tilpassede kartlag, trykk på navnet til det gjeldende kartlaget. Velg deretter et annet kartlag fra menyen og lukk menyen ved å sveipe den nedover.

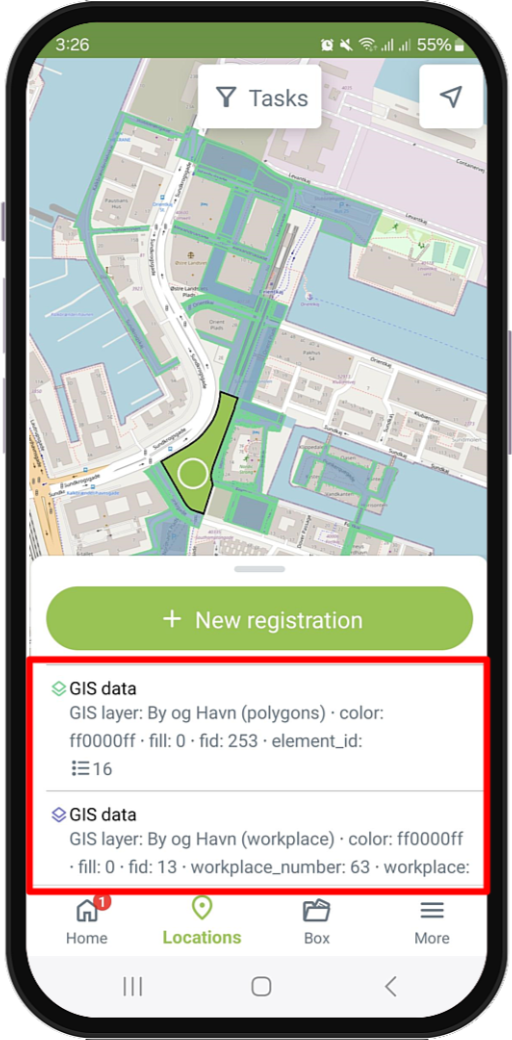

Vis GIS-data på Kart

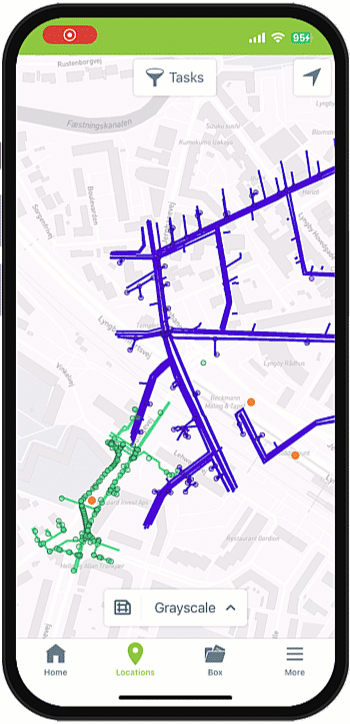

GIS-lagene er plassert i kartvisningen innenfor menyen for tilpassede kartlag. De vises på samme måte som Dalux Desktop. Du kan velge flere GIS-lag samtidig.

For å få tilgang til metadata for forskjellige objekter, klikk på dem og velg deretter GIS-data. Nummeret ved siden av ikonet indikerer antall egenskaper som er knyttet til objektet. Trykk på GIS-dataene for å vise egenskapene.

Vis tegninger og modeller på kartet

Trykk på kartnavnet for å vise tegninger og top-down-visninger av modellene dine direkte på kartet. Du kan vise flere modeller og tegninger samtidig. Velg dem enkelt fra menyene, og kartvisningen vil zoome inn på den aktiverte informasjonen.

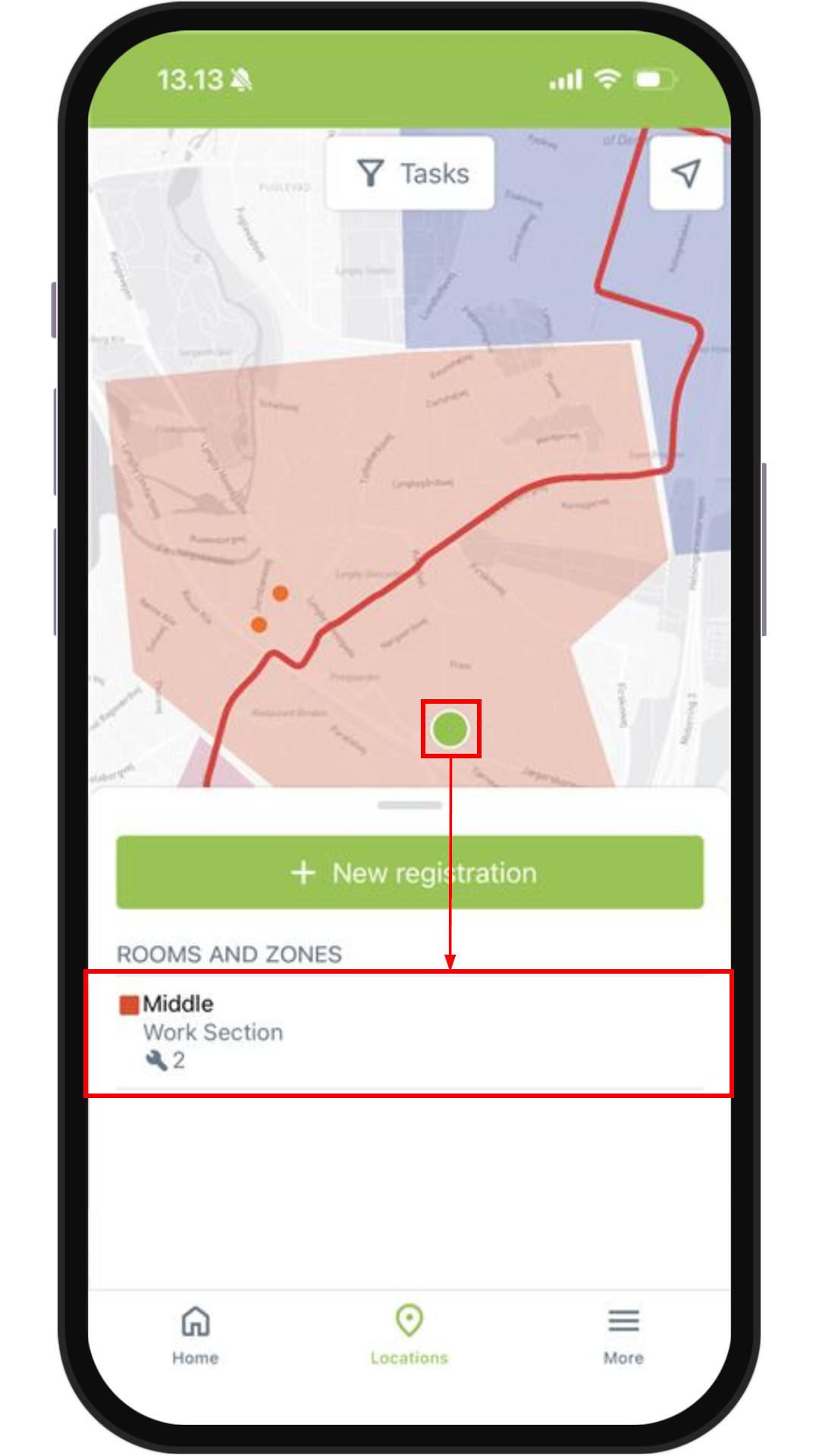

Vis soner på kartet

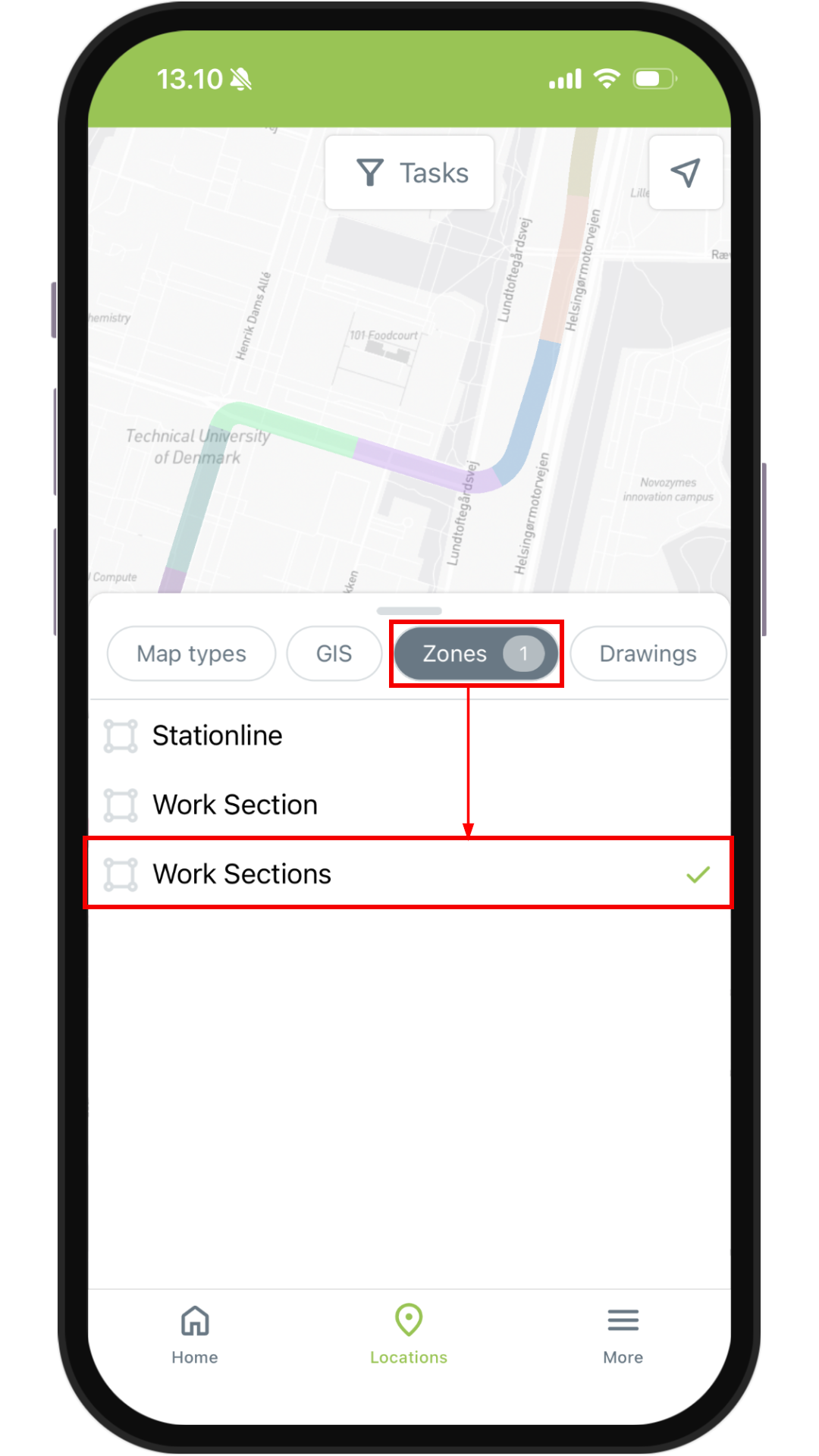

Trykk på kartnavnet for å vise soner på kartet. Du kan velge flere sonelag for å vise dem sammen på kartet.

Å trykke innenfor et sonelag lar deg få tilgang til egenskapene til sonene og alle registreringene i denne sonen som du har tilgang til.

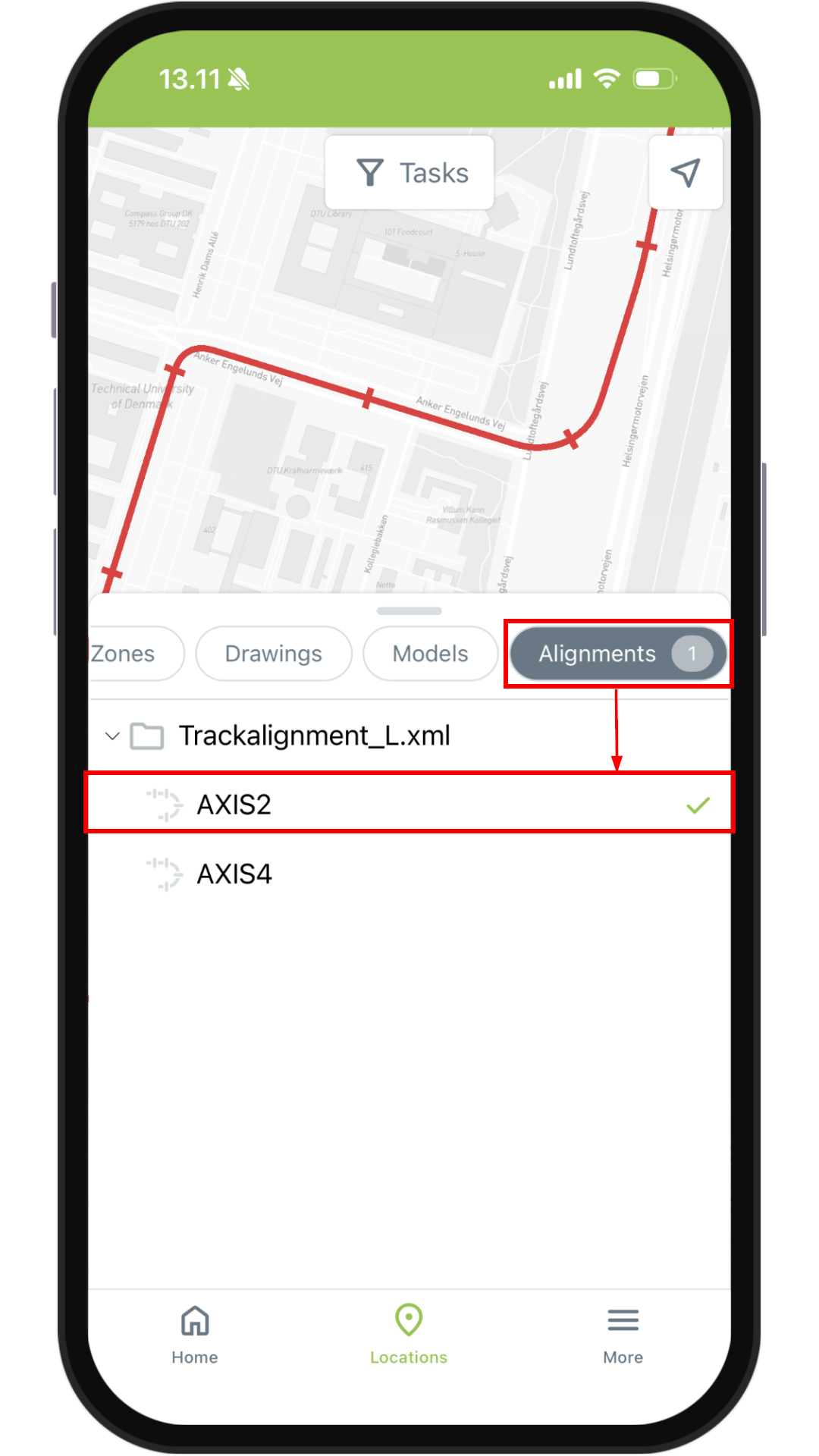

Vis linjeføringer på kartet

Trykk på kartnavnet for å vise linjeføringer på kartet. Du kan velge flere linjeføringer for å vise dem sammen på kartet.

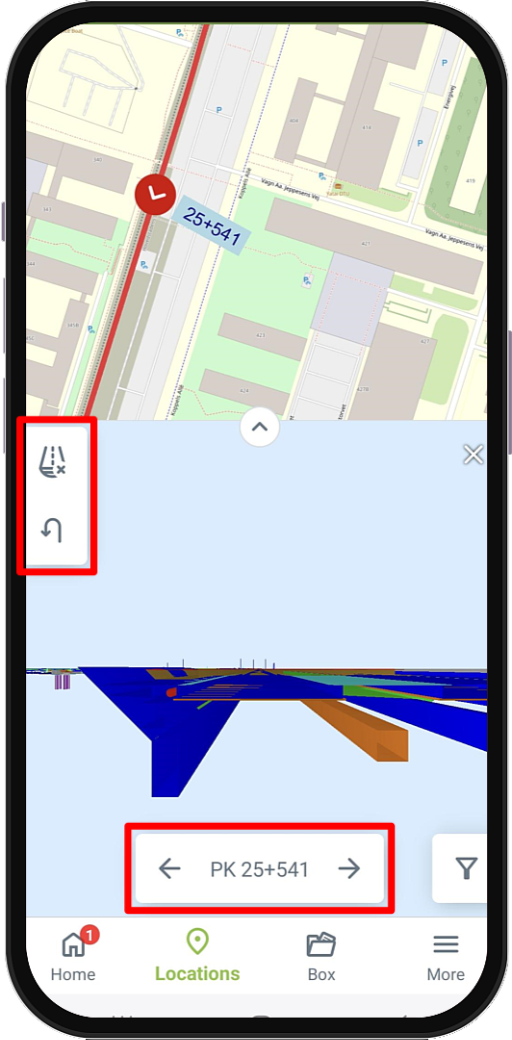

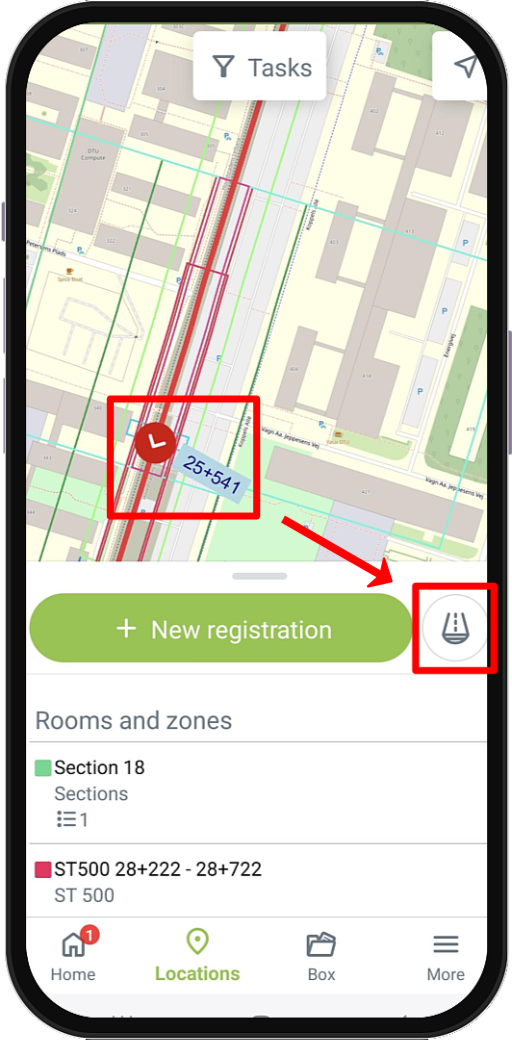

Å trykke på en linjeføring og deretter på -ikonet vil åpne et tverrsnitt ved det valgte punktet.

Beveg deg langs linjeføringen ved å bruke og på stasjonsintervallet til linjeføringen.

Klyp med fingrene i 3D-visningen for å zoome inn og ut. Visningen vil nullstilles hvis du flytter til et nytt inkrement, som beskrevet ovenfor.
Du kan reversere tverrsnittet ved å trykke på .
Lukk tverrsnittet ved å trykke på .

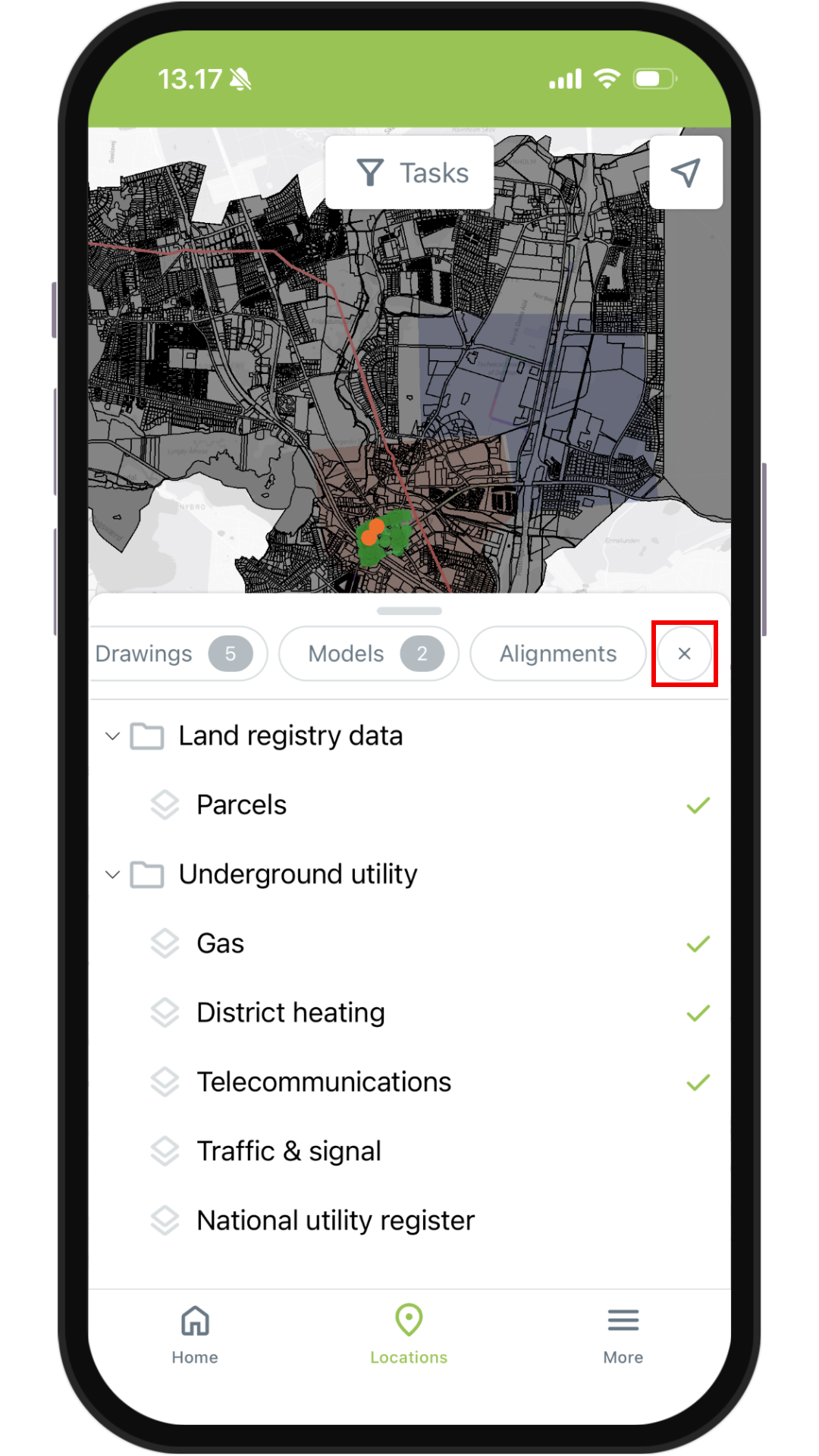

Slå av markering

Du kan fjerne alle valgte elementer på én gang ved å klikke på -ikonet helt til høyre.

Filtrer for typer av registreringer

Du kan bruke Filter for å vise registreringer gjort på kartet. Det fungerer på samme måte som filtrering på tegninger, hvor du velger registreringstypen fra en liste. Registreringer vil bli vist som merker eller prikker på kartet, avhengig av hvor mye du zoomer inn. Du kan deretter trykke på registreringene for å åpne dem.
